MOTOR- ÉS KAROSSZÉRIA VÁLTOZATKÓDOKVáltozatokMotorkódKarosszéria változatkódok
1750 Turbo Benzina 960A1000960CXB1A 01
168
MÙSZAKI ADATOK
1-10-2013 11:39 Pagina 168

MOTORÁLTALÁNOS ISMERTETÉS1750 Turbo Benzina
Típuskód 960A1000
Működési mód Otto
Hengerek száma és elrendezése 4, soros
Hengerfurat és dugattyúlöket (mm) 83 x 80,5
Lökettérfogat (cm³) 1742
Kompresszióviszony 9,25 ± 0,25
Legnagyobb teljesítmény (CEE) (kW) 177 (*)
Legnagyobb teljesítmény (CEE) (LE) 240
- hozzá tartozó fordulatszám (fordulat/
perc) 6000
Legnagyobb nyomaték (CEE) (Nm) 350 (*)
Legnagyobb nyomaték (CEE) (kgm) 35,7
- hozzá tartozó fordulatszám (fordulat/
perc) 2100 ÷ 4000
Gyújtógyertyák NGK ILKAR7D6G
Üzemanyag Ólommentes benzin, 98 RON vagy 95 RON (EN 228 szabvány)(*) 98-as RON oktánszámú ólommentes benzin használatával elért értékek.
169
1-10-2013 11:39 Pagina 169

ÜZEMANYAG-ELLÁTÁSVáltozatokÜzemanyag-ellátás
1750 Turbo Benzina
135)
Elektronikus vezérlésű közvetlen befecskendezés turbófeltöltővel és köztes levegőhűtővel
FIGYELMEZTETÉS
135) Az üzemanyag-ellátó és gyújtási rendszer szakszerűtlen javítása, módosítása, a gyári előírástól eltérő módon, a
berendezés jellemzőinek figyelmen kívül hagyásával végzett beavatkozások üzemzavarokat és tűzveszélyt idézhetnek
elő.
170
MÙSZAKI ADATOK
1-10-2013 11:39 Pagina 170

ERŐÁTVITELVáltozatokSebességváltóTengelykapcsoló Meghajtás
1750 Turbo Benzina Elektronikus vezérlésű
elektrohidraulikus
rendszerrel működtetett
szekvenciális sebességváltó hat előremeneti és egyhátrameneti fokozattal Dupla, száraz
tengelykapcsolóra ható, elektronikus vezérlésű elektrohidraulikus berendezés Hátsó
171
1-10-2013 11:39 Pagina 171

FÉKRENDSZERVáltozatokElső fékekHátsó fékek Rögzítőfék
1750 Turbo Benzina Hűtött tárcsákkalHűtött tárcsákkalMechanikus működtetésű
fékkarral, a hátsókerékfékekre hat
FIGYELMEZTETÉS A víz, a jég és az úttestre szórt só rárakódhat a féktárcsákra, ami csökkenti a fék hatásosságát az elindulás
utáni első fékezés során.
172
MÙSZAKI ADATOK
1-10-2013 11:39 Pagina 172

KERÉKFELFÜGGESZTÉSVáltozatokElsőHátsó
1750 Turbo Benzina Egymás fölötti háromszögek stabilizátor
rúddal Továbbfejlesztett McPherson rendszer
173
1-10-2013 11:39 Pagina 173

KORMÁNYMŰVáltozatokFordulási kör átmérő járdák között (m) Típus
1750 Turbo Benzina 11Fogasléces kormánymű
174
MÙSZAKI ADATOK
1-10-2013 11:39 Pagina 174

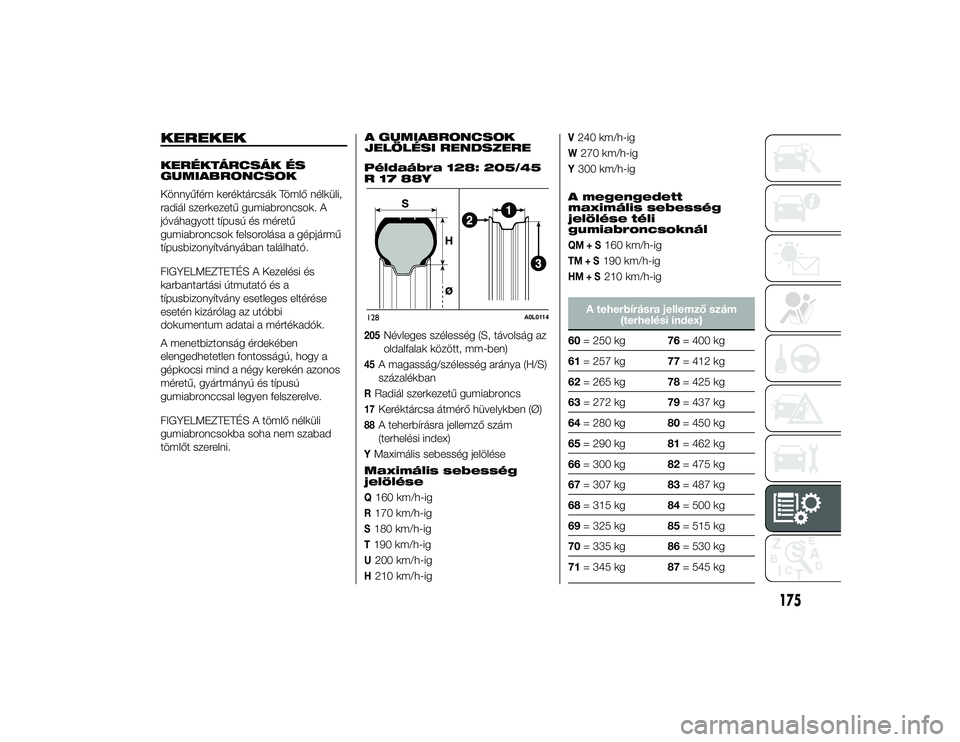

KEREKEKKERÉKTÁRCSÁK ÉS
GUMIABRONCSOK
Könnyűfém keréktárcsák Tömlő nélküli,
radiál szerkezetű gumiabroncsok. A
jóváhagyott típusú és méretű
gumiabroncsok felsorolása a gépjármű
típusbizonyítványában található.
FIGYELMEZTETÉS A Kezelési és
karbantartási útmutató és a
típusbizonyítvány esetleges eltérése
esetén kizárólag az utóbbi
dokumentum adatai a mértékadók.
A menetbiztonság érdekében
elengedhetetlen fontosságú, hogy a
gépkocsi mind a négy kerekén azonos
méretű, gyártmányú és típusú
gumiabronccsal legyen felszerelve.
FIGYELMEZTETÉS A tömlő nélküli
gumiabroncsokba soha nem szabad
tömlőt szerelni.A GUMIABRONCSOK
JELÖLÉSI RENDSZERE
Példaábra 128: 205/45
R 17 88Y
205
Névleges szélesség (S, távolság az
oldalfalak között, mm-ben)
45
A magasság/szélesség aránya (H/S)
százalékban
RRadiál szerkezetű gumiabroncs17
Keréktárcsa átmérő hüvelykben (Ø)
88
A teherbírásra jellemző szám
(terhelési index)
YMaximális sebesség jelölése
Maximális sebesség
jelöléseQ160 km/h-igR170 km/h-igS180 km/h-igT190 km/h-igU200 km/h-igH210 km/h-ig
V240 km/h-igW
270 km/h-ig
Y300 km/h-ig
A megengedett
maximális sebesség
jelölése téli
gumiabroncsoknálQM+S
160 km/h-ig
TM+S
190 km/h-ig
HM+S
210 km/h-ig
A teherbírásra jellemző szám (terhelési index)
60 = 250 kg 76= 400 kg
61 = 257 kg 77= 412 kg
62 = 265 kg 78= 425 kg
63 = 272 kg 79= 437 kg
64 = 280 kg 80= 450 kg
65 = 290 kg 81= 462 kg
66 = 300 kg 82= 475 kg
67 = 307 kg 83= 487 kg
68 = 315 kg 84= 500 kg
69 = 325 kg 85= 515 kg
70 = 335 kg 86= 530 kg
71 = 345 kg 87= 545 kg
128
A0L0114
175
1-10-2013 11:39 Pagina 175

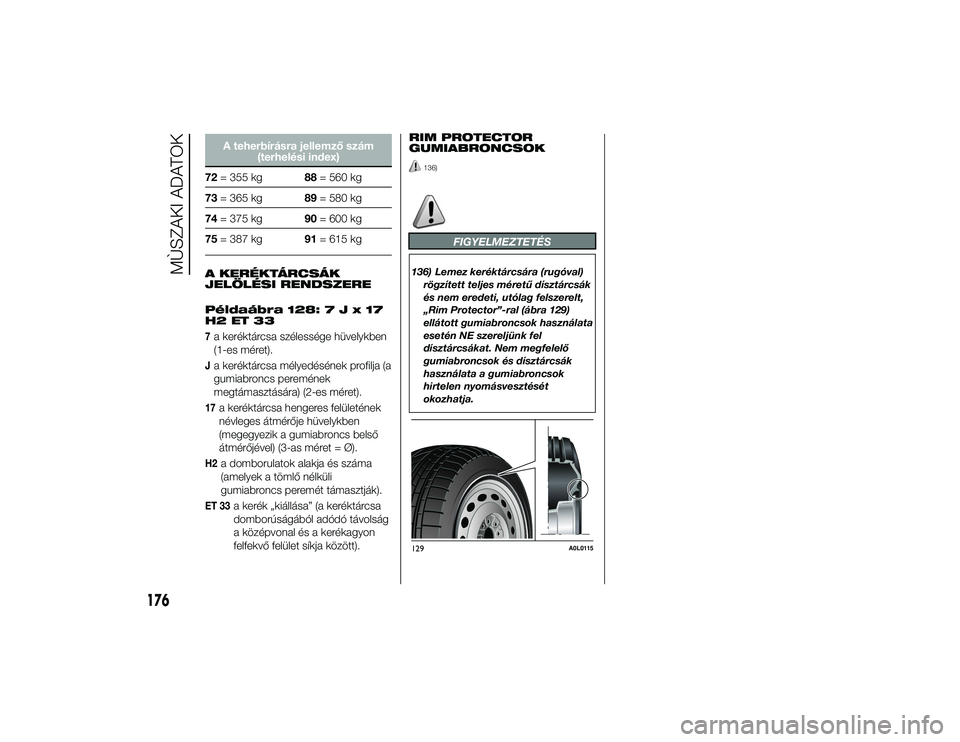

A teherbírásra jellemző szám(terhelési index)
72 = 355 kg 88= 560 kg
73 = 365 kg 89= 580 kg
74 = 375 kg 90= 600 kg
75 = 387 kg 91= 615 kg
A KERÉKTÁRCSÁK
JELÖLÉSI RENDSZERE
Példaábra 128:7Jx17
H2 ET 33
7a keréktárcsa szélessége hüvelykben
(1-es méret).Ja keréktárcsa mélyedésének profilja (a
gumiabroncs peremének
megtámasztására) (2-es méret).17
a keréktárcsa hengeres felületének
névleges átmérője hüvelykben
(megegyezik a gumiabroncs belső
átmérőjével) (3-as méret = Ø).
H2
a domborulatok alakja és száma
(amelyek a tömlő nélküli
gumiabroncs peremét támasztják).
ET 33
a kerék „kiállása” (a keréktárcsa
domborúságából adódó távolság
a középvonal és a kerékagyon
felfekvő felület síkja között). RIM PROTECTOR
GUMIABRONCSOK
136)
FIGYELMEZTETÉS
136) Lemez keréktárcsára (rugóval)
rögzített teljes méretű dísztárcsák
és nem eredeti, utólag felszerelt,
„Rim Protector”-ral (ábra 129)
ellátott gumiabroncsok használata
esetén NE szereljünk fel
dísztárcsákat. Nem megfelelő
gumiabroncsok és dísztárcsák
használata a gumiabroncsok
hirtelen nyomásvesztését
okozhatja.129
A0L0115
176
MÙSZAKI ADATOK
1-10-2013 11:39 Pagina 176

STANDARD KEREKEK ÉS GUMIABRONCSOK
137)
Keréktárcsák Standard gumiabroncsok Téli gumiabroncsok
Első gumiabroncsok 7JX17 H2 ET 33
205/45 R17 88Y205/45 R17 88Y M+S
7JX18 H2 ET 33 205/40 R18 86Y205/40 R18 86Y M+S
Hátsó gumiabroncsok 8JX18 H2 ET 44
235/40 R18 95Y235/40 R18 95Y M+S
8.5JX19 H2 ET 49 235/35 R19 91Y235/35 R19 91Y M+S
A 235/40 R18 méretű hátsó gumiabroncsokkal szerelt változatokon kisméretű lánctaggal gyártott, a gumiabroncs futófelületétől
maximálisan 7 mm-rel kiálló hóláncok használhatók.
FIGYELMEZTETÉS
137) Ha a gépkocsira felszerelt téli gumiabroncsok sebességindexe a típusbizonyítványban megadottnál kisebb értékű, ne lépjük túl a használt gumiabroncs sebességindexének megfelelő legnagyobb sebességet.
177
