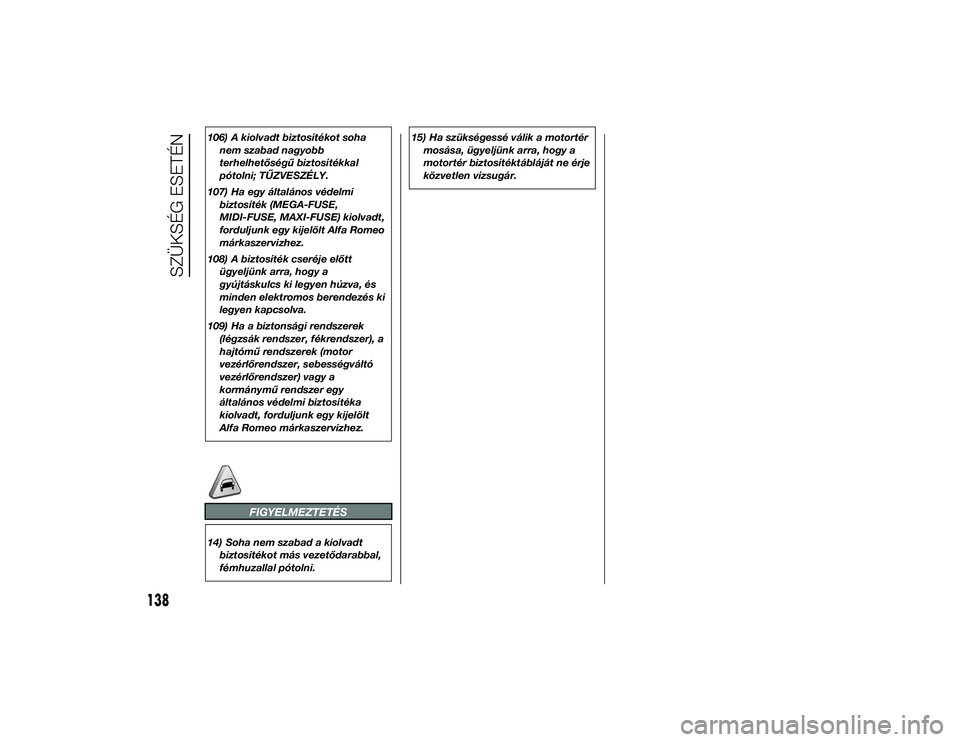

106) A kiolvadt biztosítékot sohanem szabad nagyobb
terhelhetőségű biztosítékkal
pótolni; TŰZVESZÉLY.
107) Ha egy általános védelmi biztosíték (MEGA-FUSE,
MIDI-FUSE, MAXI-FUSE) kiolvadt,
forduljunk egy kijelölt Alfa Romeo
márkaszervizhez.
108) A biztosíték cseréje előtt ügyeljünk arra, hogy a
gyújtáskulcs ki legyen húzva, és
minden elektromos berendezés ki
legyen kapcsolva.
109) Ha a biztonsági rendszerek (légzsák rendszer, fékrendszer), a
hajtómű rendszerek (motor
vezérlőrendszer, sebességváltó
vezérlőrendszer) vagy a
kormánymű rendszer egy
általános védelmi biztosítéka
kiolvadt, forduljunk egy kijelölt
Alfa Romeo márkaszervizhez.
FIGYELMEZTETÉS
14) Soha nem szabad a kiolvadtbiztosítékot más vezetődarabbal,
fémhuzallal pótolni. 15) Ha szükségessé válik a motortér
mosása, ügyeljünk arra, hogy a
motortér biztosítéktábláját ne érje
közvetlen vízsugár.
138
SZÜKSÉG ESETÉN
1-10-2013 11:39 Pagina 138

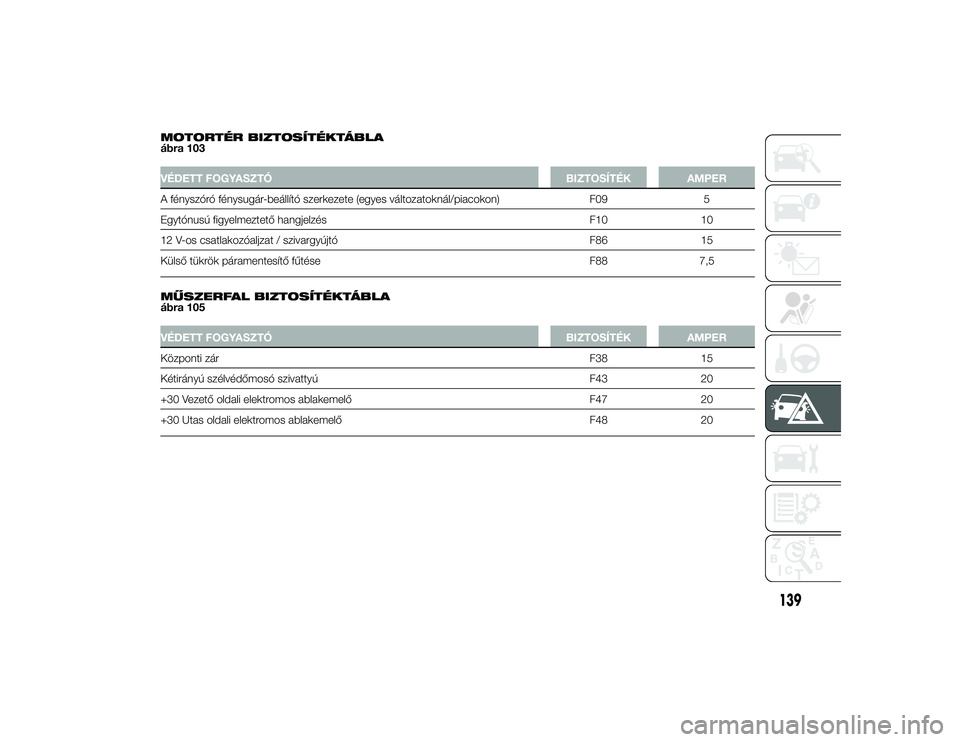

MOTORTÉR BIZTOSÍTÉKTÁBLA
ábra 103VÉDETT FOGYASZTÓBIZTOSÍTÉKAMPER
A fényszóró fénysugár-beállító szerkezete (egyes változatoknál/piacokon) F095
Egytónusú figyelmeztető hangjelzés F1010
12 V-os csatlakozóaljzat / szivargyújtó F8615
Külső tükrök páramentesítő fűtése F887,5
.
MŰSZERFAL BIZTOSÍTÉKTÁBLA
ábra 105VÉDETT FOGYASZTÓ BIZTOSÍTÉKAMPER
Központi zár F3815
Kétirányú szélvédőmosó szivattyú F4320
+30 Vezető oldali elektromos ablakemelő F4720
+30 Utas oldali elektromos ablakemelő F4820
139
1-10-2013 11:39 Pagina 139

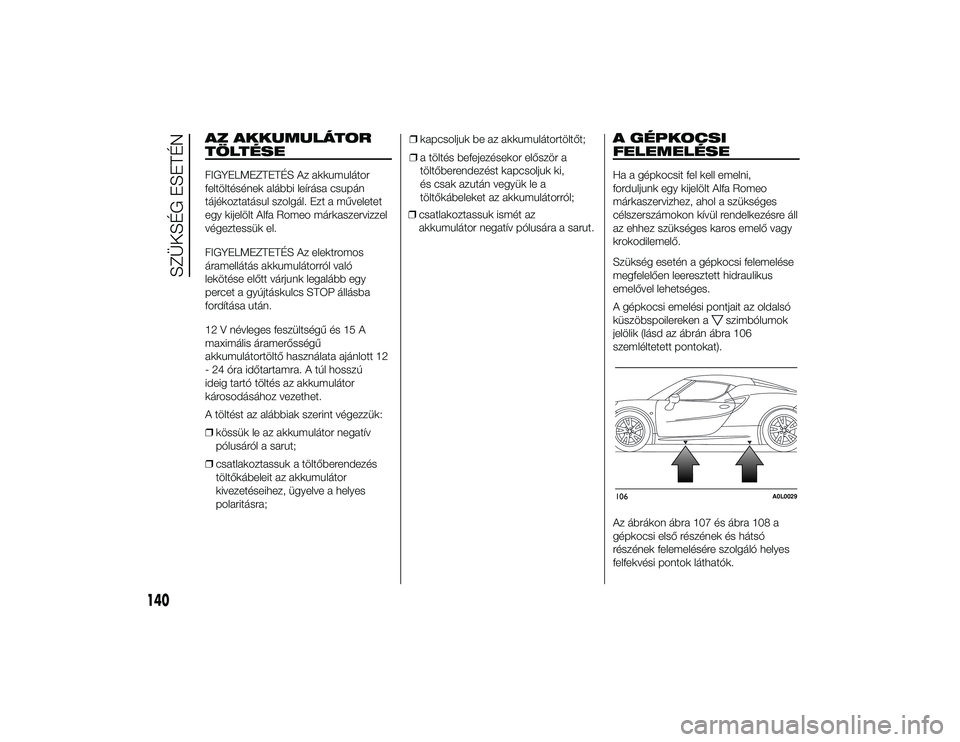

AZ AKKUMULÁTOR
TÖLTÉSEFIGYELMEZTETÉS Az akkumulátor
feltöltésének alábbi leírása csupán
tájékoztatásul szolgál. Ezt a műveletet
egy kijelölt Alfa Romeo márkaszervizzel
végeztessük el.
FIGYELMEZTETÉS Az elektromos
áramellátás akkumulátorról való
lekötése előtt várjunk legalább egy
percet a gyújtáskulcs STOP állásba
fordítása után.
12 V névleges feszültségű és 15 A
maximális áramerősségű
akkumulátortöltő használata ajánlott 12
- 24 óra időtartamra. A túl hosszú
ideig tartó töltés az akkumulátor
károsodásához vezethet.
A töltést az alábbiak szerint végezzük:
❒kössük le az akkumulátor negatív
pólusáról a sarut;
❒ csatlakoztassuk a töltőberendezés
töltőkábeleit az akkumulátor
kivezetéseihez, ügyelve a helyes
polaritásra; ❒
kapcsoljuk be az akkumulátortöltőt;
❒ a töltés befejezésekor először a
töltőberendezést kapcsoljuk ki,
és csak azután vegyük le a
töltőkábeleket az akkumulátorról;
❒ csatlakoztassuk ismét az
akkumulátor negatív pólusára a sarut.
A GÉPKOCSI
FELEMELÉSEHa a gépkocsit fel kell emelni,
forduljunk egy kijelölt Alfa Romeo
márkaszervizhez, ahol a szükséges
célszerszámokon kívül rendelkezésre áll
az ehhez szükséges karos emelő vagy
krokodilemelő.
Szükség esetén a gépkocsi felemelése
megfelelően leeresztett hidraulikus
emelővel lehetséges.
A gépkocsi emelési pontjait az oldalsó
küszöbspoilereken a
szimbólumok
jelölik (lásd az ábrán ábra 106
szemléltetett pontokat).
Az ábrákon ábra 107 és ábra 108 a
gépkocsi első részének és hátsó
részének felemelésére szolgáló helyes
felfekvési pontok láthatók.
106
A0L0029
140
SZÜKSÉG ESETÉN
1-10-2013 11:39 Pagina 140

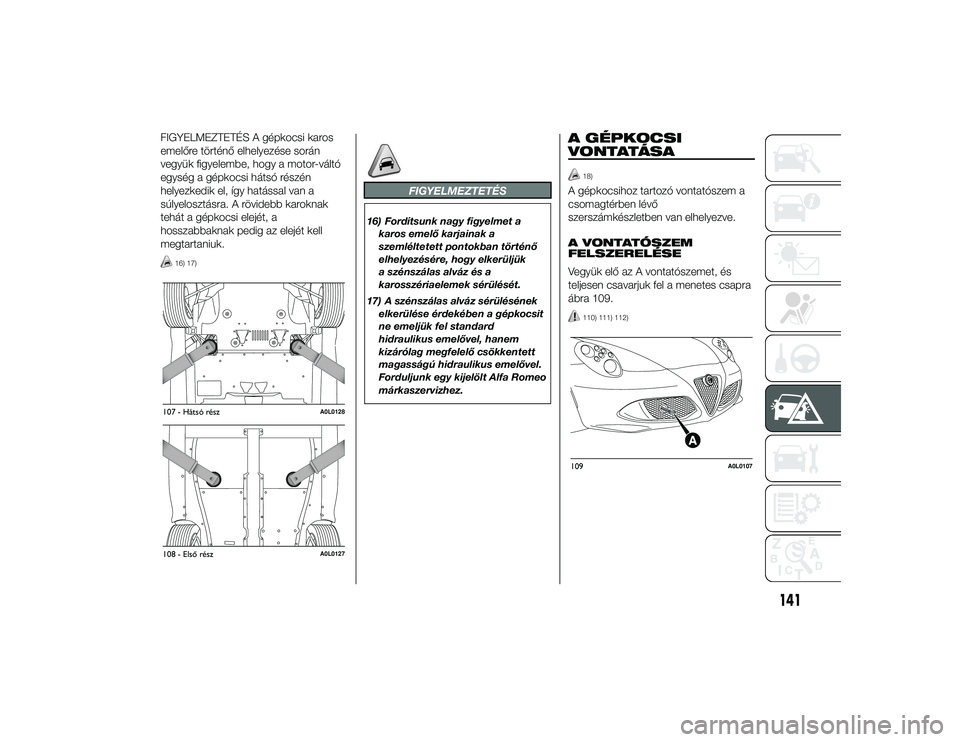

FIGYELMEZTETÉS A gépkocsi karos
emelőre történő elhelyezése során
vegyük figyelembe, hogy a motor-váltó
egység a gépkocsi hátsó részén
helyezkedik el, így hatással van a
súlyelosztásra. A rövidebb karoknak
tehát a gépkocsi elejét, a
hosszabbaknak pedig az elejét kell
megtartaniuk.
16) 17)
FIGYELMEZTETÉS
16) Fordítsunk nagy figyelmet akaros emelő karjainak a
szemléltetett pontokban történő
elhelyezésére, hogy elkerüljük
a szénszálas alváz és a
karosszériaelemek sérülését.
17) A szénszálas alváz sérülésének elkerülése érdekében a gépkocsit
ne emeljük fel standard
hidraulikus emelővel, hanem
kizárólag megfelelő csökkentett
magasságú hidraulikus emelővel.
Forduljunk egy kijelölt Alfa Romeo
márkaszervizhez.
A GÉPKOCSI
VONTATÁSA
18)
A gépkocsihoz tartozó vontatószem a
csomagtérben lévő
szerszámkészletben van elhelyezve.
A VONTATÓSZEM
FELSZERELÉSE
Vegyük elő az A vontatószemet, és
teljesen csavarjuk fel a menetes csapra
ábra 109.
110) 111) 112)
107 - Hátsó rész
A0L0128
108 - Első rész
A0L0127
109
A0L0107
141
1-10-2013 11:39 Pagina 141

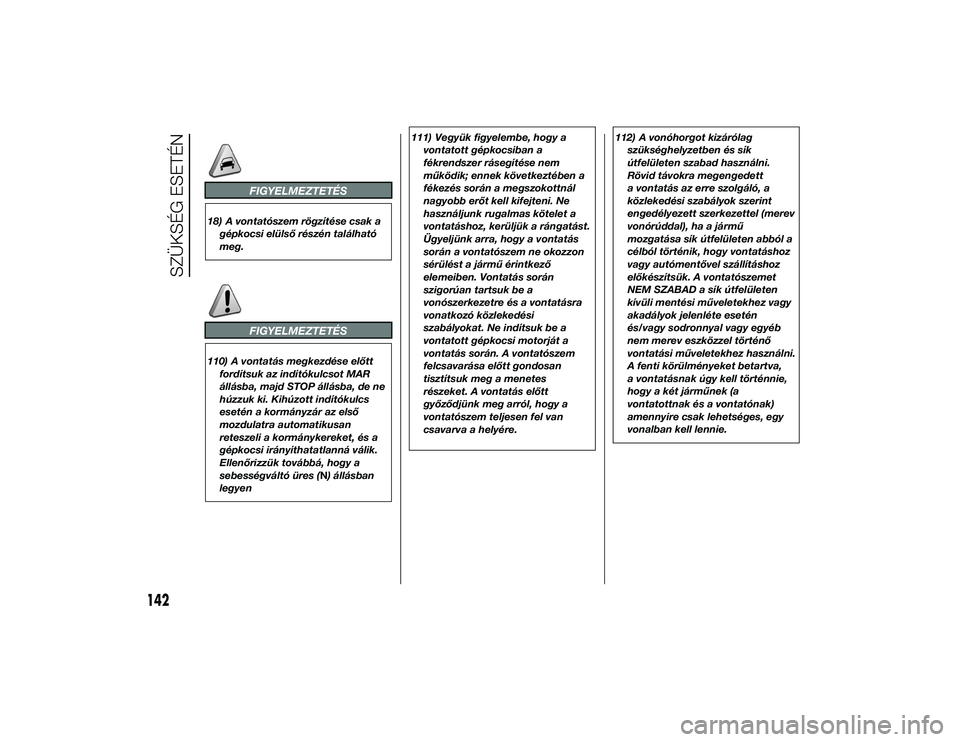

FIGYELMEZTETÉS
18) A vontatószem rögzítése csak agépkocsi elülső részén található
meg.
FIGYELMEZTETÉS
110) A vontatás megkezdése előttfordítsuk az indítókulcsot MAR
állásba, majd STOP állásba, de ne
húzzuk ki. Kihúzott indítókulcs
esetén a kormányzár az első
mozdulatra automatikusan
reteszeli a kormánykereket, és a
gépkocsi irányíthatatlanná válik.
Ellenőrizzük továbbá, hogy a
sebességváltó üres (N) állásban
legyen 111) Vegyük figyelembe, hogy a
vontatott gépkocsiban a
fékrendszer rásegítése nem
működik; ennek következtében a
fékezés során a megszokottnál
nagyobb erőt kell kifejteni. Ne
használjunk rugalmas kötelet a
vontatáshoz, kerüljük a rángatást.
Ügyeljünk arra, hogy a vontatás
során a vontatószem ne okozzon
sérülést a jármű érintkező
elemeiben. Vontatás során
szigorúan tartsuk be a
vonószerkezetre és a vontatásra
vonatkozó közlekedési
szabályokat. Ne indítsuk be a
vontatott gépkocsi motorját a
vontatás során. A vontatószem
felcsavarása előtt gondosan
tisztítsuk meg a menetes
részeket. A vontatás előtt
győződjünk meg arról, hogy a
vontatószem teljesen fel van
csavarva a helyére. 112) A vonóhorgot kizárólag
szükséghelyzetben és sík
útfelületen szabad használni.
Rövid távokra megengedett
a vontatás az erre szolgáló, a
közlekedési szabályok szerint
engedélyezett szerkezettel (merev
vonórúddal), ha a jármű
mozgatása sík útfelületen abból a
célból történik, hogy vontatáshoz
vagy autómentővel szállításhoz
előkészítsük. A vontatószemet
NEM SZABAD a sík útfelületen
kívüli mentési műveletekhez vagy
akadályok jelenléte esetén
és/vagy sodronnyal vagy egyéb
nem merev eszközzel történő
vontatási műveletekhez használni.
A fenti körülményeket betartva,
a vontatásnak úgy kell történnie,
hogy a két járműnek (a
vontatottnak és a vontatónak)
amennyire csak lehetséges, egy
vonalban kell lennie.
142
SZÜKSÉG ESETÉN
1-10-2013 11:39 Pagina 142

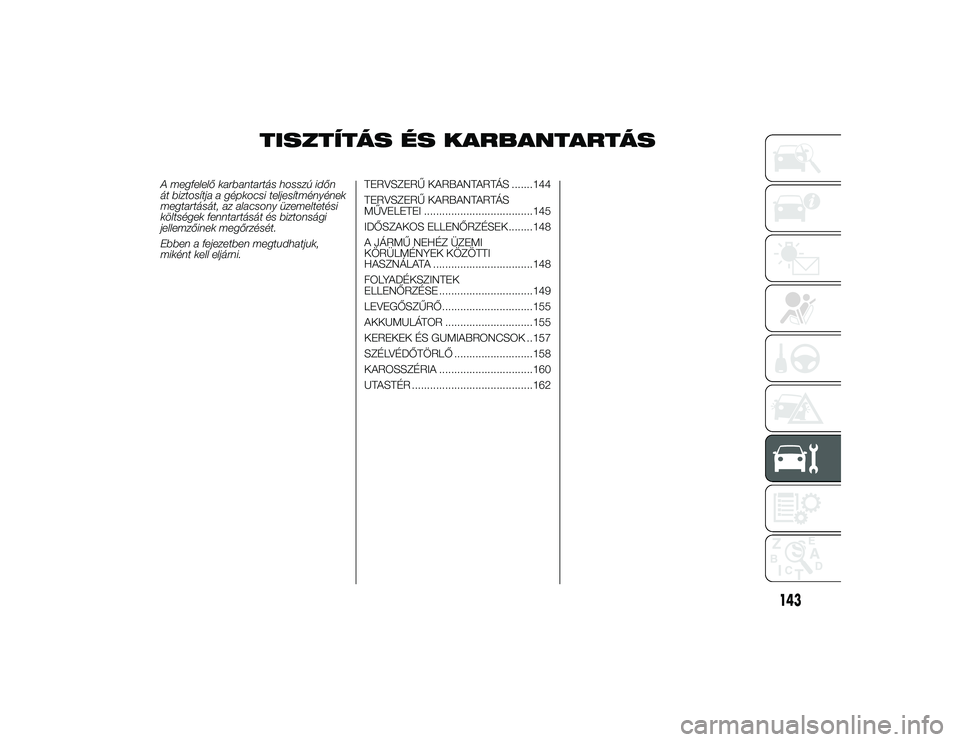

TISZTÍTÁS ÉS KARBANTARTÁS
A megfelelő karbantartás hosszú időn
át biztosítja a gépkocsi teljesítményének
megtartását, az alacsony üzemeltetési
költségek fenntartását és biztonsági
jellemzőinek megőrzését.
Ebben a fejezetben megtudhatjuk,
miként kell eljárni.TERVSZERŰ KARBANTARTÁS .......144
TERVSZERŰ KARBANTARTÁS
MŰVELETEI ....................................145
IDŐSZAKOS ELLENŐRZÉSEK ........148
A JÁRMŰ NEHÉZ ÜZEMI
KÖRÜLMÉNYEK KÖZÖTTI
HASZNÁLATA .................................148
FOLYADÉKSZINTEK
ELLENŐRZÉSE ...............................149
LEVEGŐSZŰRŐ..............................155
AKKUMULÁTOR .............................155
KEREKEK ÉS GUMIABRONCSOK ..157
SZÉLVÉDŐTÖRLŐ ..........................158
KAROSSZÉRIA ...............................160
UTASTÉR ........................................162
143
1-10-2013 11:39 Pagina 143

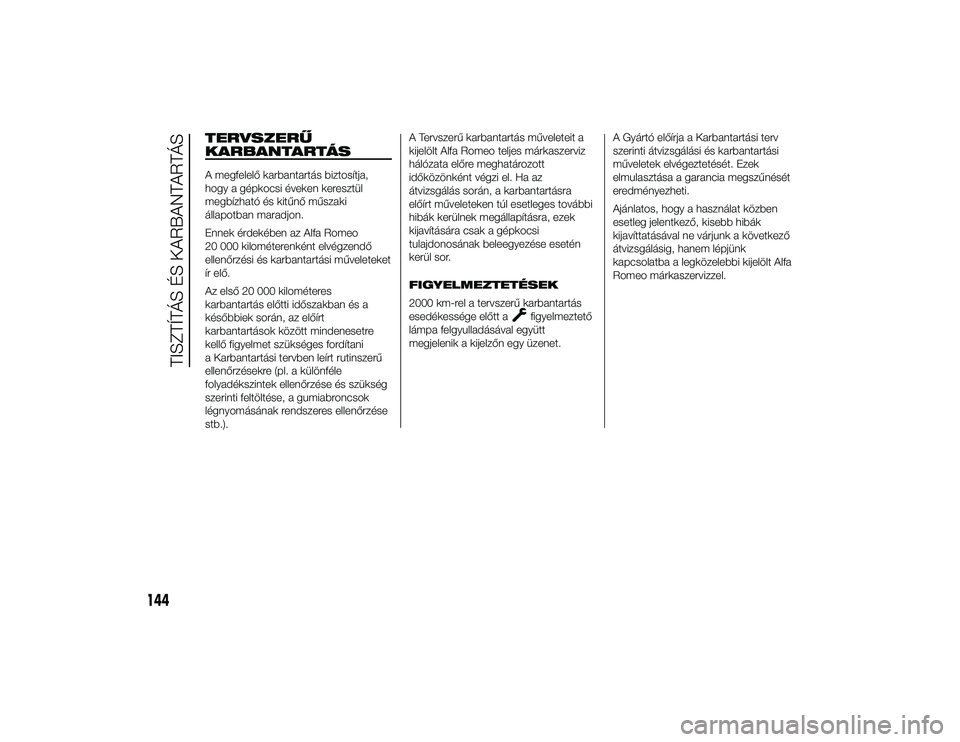

TERVSZERŰ
KARBANTARTÁSA megfelelő karbantartás biztosítja,
hogy a gépkocsi éveken keresztül
megbízható és kitűnő műszaki
állapotban maradjon.
Ennek érdekében az Alfa Romeo
20 000 kilométerenként elvégzendő
ellenőrzési és karbantartási műveleteket
ír elő.
Az első 20 000 kilométeres
karbantartás előtti időszakban és a
későbbiek során, az előírt
karbantartások között mindenesetre
kellő figyelmet szükséges fordítani
a Karbantartási tervben leírt rutinszerű
ellenőrzésekre (pl. a különféle
folyadékszintek ellenőrzése és szükség
szerinti feltöltése, a gumiabroncsok
légnyomásának rendszeres ellenőrzése
stb.).A Tervszerű karbantartás műveleteit a
kijelölt Alfa Romeo teljes márkaszerviz
hálózata előre meghatározott
időközönként végzi el. Ha az
átvizsgálás során, a karbantartásra
előírt műveleteken túl esetleges további
hibák kerülnek megállapításra, ezek
kijavítására csak a gépkocsi
tulajdonosának beleegyezése esetén
kerül sor.
FIGYELMEZTETÉSEK
2000 km-rel a tervszerű karbantartás
esedékessége előtt a
figyelmeztető
lámpa felgyulladásával együtt
megjelenik a kijelzőn egy üzenet. A Gyártó előírja a Karbantartási terv
szerinti átvizsgálási és karbantartási
műveletek elvégeztetését. Ezek
elmulasztása a garancia megszűnését
eredményezheti.
Ajánlatos, hogy a használat közben
esetleg jelentkező, kisebb hibák
kijavíttatásával ne várjunk a következő
átvizsgálásig, hanem lépjünk
kapcsolatba a legközelebbi kijelölt Alfa
Romeo márkaszervizzel.
144
TISZTÍTÁS ÉS KARBANTARTÁS
1-10-2013 11:39 Pagina 144

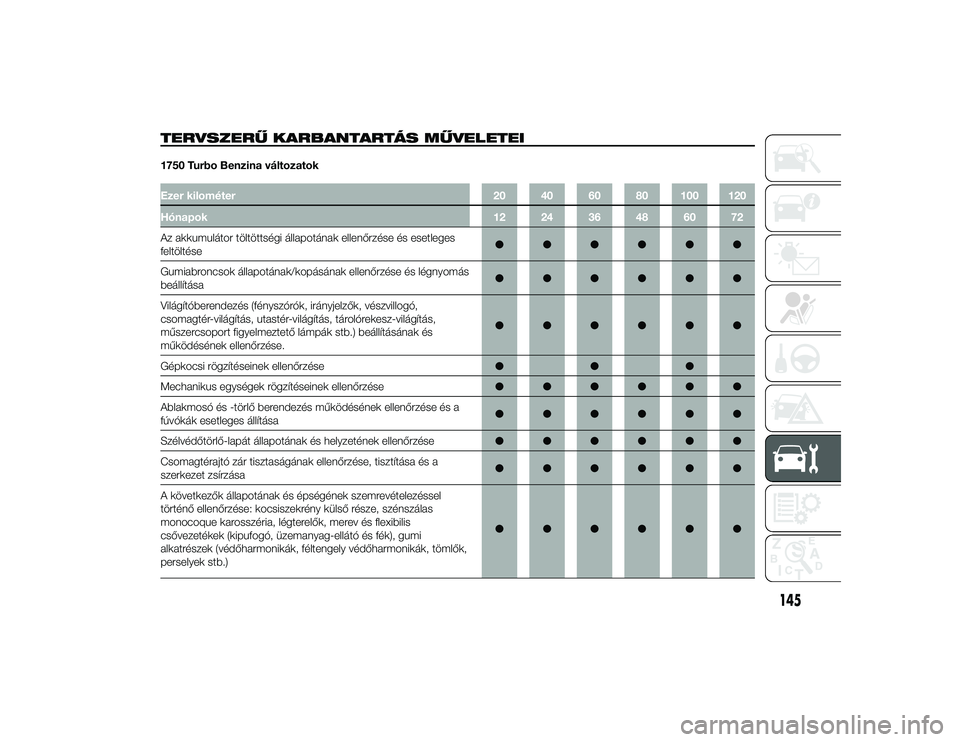

TERVSZERŰ KARBANTARTÁS MŰVELETEI1750 Turbo Benzina változatokEzer kilométer20 40 60 80 100 120
Hónapok 12 24 36 48 60 72
Az akkumulátor töltöttségi állapotának ellenőrzése és esetleges
feltöltése ●●●●●●
Gumiabroncsok állapotának/kopásának ellenőrzése és légnyomás
beállítása ●●●●●●
Világítóberendezés (fényszórók, irányjelzők, vészvillogó,
csomagtér-világítás, utastér-világítás, tárolórekesz-világítás,
műszercsoport figyelmeztető lámpák stb.) beállításának és
működésének ellenőrzése. ●●●●●●
Gépkocsi rögzítéseinek ellenőrzése ●●●
Mechanikus egységek rögzítéseinek ellenőrzése ●●●●●●
Ablakmosó és -törlő berendezés működésének ellenőrzése és a
fúvókák esetleges állítása ●●●●●●
Szélvédőtörlő-lapát állapotának és helyzetének ellenőrzése ●●●●●●
Csomagtérajtó zár tisztaságának ellenőrzése, tisztítása és a
szerkezet zsírzása ●●●●●●
A következők állapotának és épségének szemrevételezéssel
történő ellenőrzése: kocsiszekrény külső része, szénszálas
monocoque karosszéria, légterelők, merev és flexibilis
csővezetékek (kipufogó, üzemanyag-ellátó és fék), gumi
alkatrészek (védőharmonikák, féltengely védőharmonikák, tömlők,
perselyek stb.) ●●●●●●
145
1-10-2013 11:39 Pagina 145

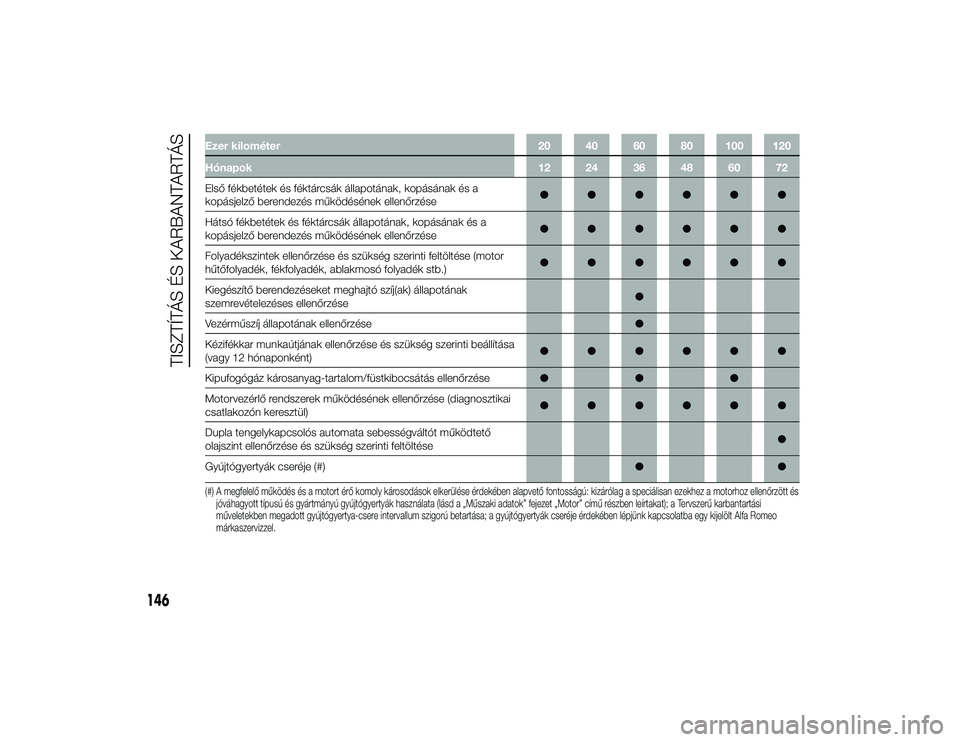

Ezer kilométer20 40 60 80 100 120
Hónapok 12 24 36 48 60 72
Első fékbetétek és féktárcsák állapotának, kopásának és a
kopásjelző berendezés működésének ellenőrzése ●●●●●●
Hátsó fékbetétek és féktárcsák állapotának, kopásának és a
kopásjelző berendezés működésének ellenőrzése ●●●●●●
Folyadékszintek ellenőrzése és szükség szerinti feltöltése (motor
hűtőfolyadék, fékfolyadék, ablakmosó folyadék stb.) ●●●●●●
Kiegészítő berendezéseket meghajtó szíj(ak) állapotának
szemrevételezéses ellenőrzése ●
Vezérműszíj állapotának ellenőrzése ●
Kézifékkar munkaútjának ellenőrzése és szükség szerinti beállítása
(vagy 12 hónaponként) ●●●●●●
Kipufogógáz károsanyag-tartalom/füstkibocsátás ellenőrzése ●●●
Motorvezérlő rendszerek működésének ellenőrzése (diagnosztikai
csatlakozón keresztül) ●●●●●●
Dupla tengelykapcsolós automata sebességváltót működtető
olajszint ellenőrzése és szükség szerinti feltöltése ●
Gyújtógyertyák cseréje (#) ●●(#) A megfelelő működés és a motort érő komoly károsodások elkerülése érdekében alapvető fontosságú: kizárólag a speciálisan ezekhez a motorhoz ellenőrzött és
jóváhagyott típusú és gyártmányú gyújtógyertyák használata (lásd a „Műszaki adatok” fejezet „Motor” című részben leírtakat); a Tervszerű karbantartási
műveletekben megadott gyújtógyertya-csere intervallum szigorú betartása; a gyújtógyertyák cseréje érdekében lépjünk kapcsolatba egy kijelölt Alfa Romeo
márkaszervizzel.
146
TISZTÍTÁS ÉS KARBANTARTÁS
1-10-2013 11:39 Pagina 146

Ezer kilométer20 40 60 80 100 120
Hónapok 12 24 36 48 60 72

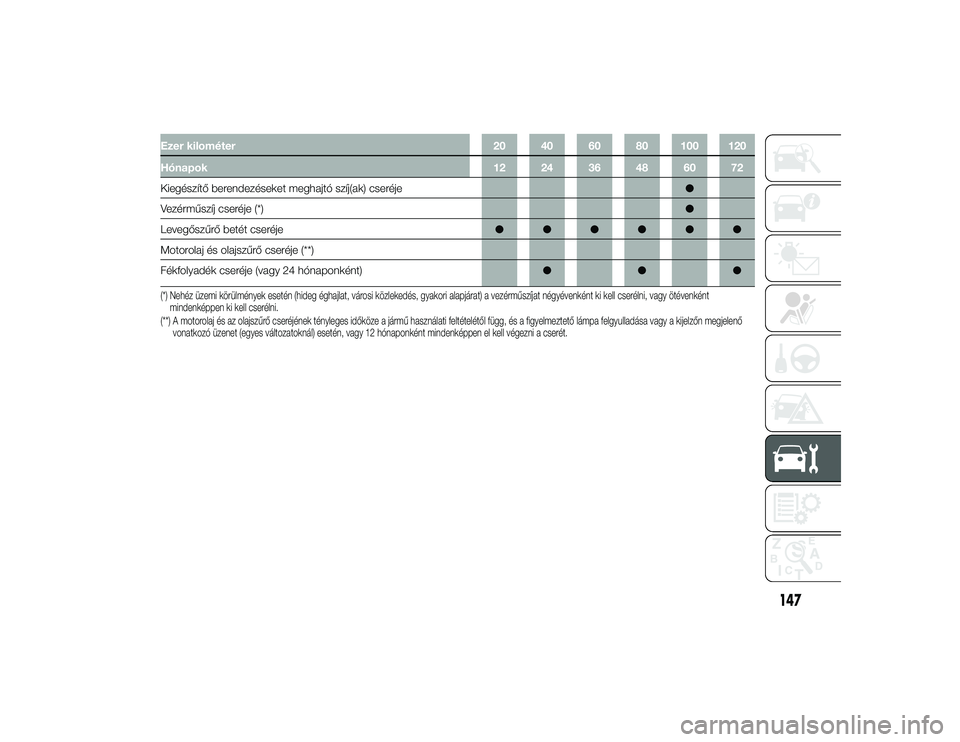

Kiegészítő berendezéseket meghajtó szíj(ak) cseréje ●
Vezérműszíj cseréje (*) ●
Levegőszűrő betét cseréje ●●●●●●
Motorolaj és olajszűrő cseréje (**)
Fékfolyadék cseréje (vagy 24 hónaponként) ●●●(*) Nehéz üzemi körülmények esetén (hideg éghajlat, városi közlekedés, gyakori alapjárat) a vezérműszíjat négyévenként ki kell cserélni, vagy ötévenként
mindenképpen ki kell cserélni.
(**) A motorolaj és az olajszűrő cseréjének tényleges időköze a jármű használati feltételétől függ, és a figyelmeztető lámpa felgyulladása vagy a kijelzőn megjelenő vonatkozó üzenet (egyes változatoknál) esetén, vagy 12 hónaponként mindenképpen el kell végezni a cserét.
147
1-10-2013 11:39 Pagina 147
