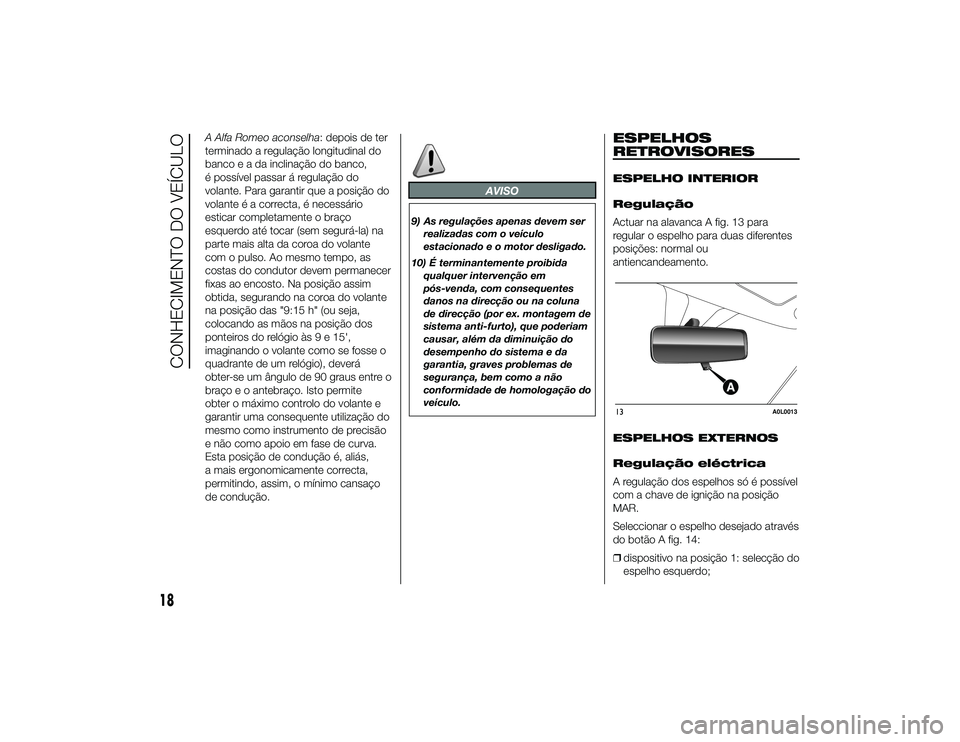

A Alfa Romeo aconselha: depois de ter
terminado a regulação longitudinal do
bancoeadainclinação do banco,
é possível passar á regulação do
volante. Para garantir que a posição do
volante é a correcta, é necessário
esticar completamente o braço
esquerdo até tocar (sem segurá-la) na
parte mais alta da coroa do volante
com o pulso. Ao mesmo tempo, as
costas do condutor devem permanecer
fixas ao encosto. Na posição assim
obtida, segurando na coroa do volante
na posição das "9:15 h" (ou seja,
colocando as mãos na posição dos
ponteiros do relógio às 9 e 15',
imaginando o volante como se fosse o
quadrante de um relógio), deverá
obter-se um ângulo de 90 graus entre o
braço e o antebraço. Isto permite
obter o máximo controlo do volante e
garantir uma consequente utilização do
mesmo como instrumento de precisão
e não como apoio em fase de curva.
Esta posição de condução é, aliás,
a mais ergonomicamente correcta,
permitindo, assim, o mínimo cansaço
de condução.
AVISO
9) As regulações apenas devem serrealizadas com o veículo
estacionado e o motor desligado.
10) É terminantemente proibida qualquer intervenção em
pós-venda, com consequentes
danos na direcção ou na coluna
de direcção (por ex. montagem de
sistema anti-furto), que poderiam
causar, além da diminuição do
desempenho do sistema e da
garantia, graves problemas de
segurança, bem como a não
conformidade de homologação do
veículo.
ESPELHOS
RETROVISORESESPELHO INTERIOR
Regulação
Actuar na alavanca A fig. 13 para
regular o espelho para duas diferentes
posições: normal ou
antiencandeamento.
ESPELHOS EXTERNOS
Regulação eléctrica
A regulação dos espelhos só é possível
com a chave de ignição na posição
MAR.
Seleccionar o espelho desejado através
do botão A fig. 14:
❒dispositivo na posição 1: selecção do
espelho esquerdo;13
A0L0013
18
CONHECIMENTO DO VEÍCULO
26-9-2013 10:9 Pagina 18

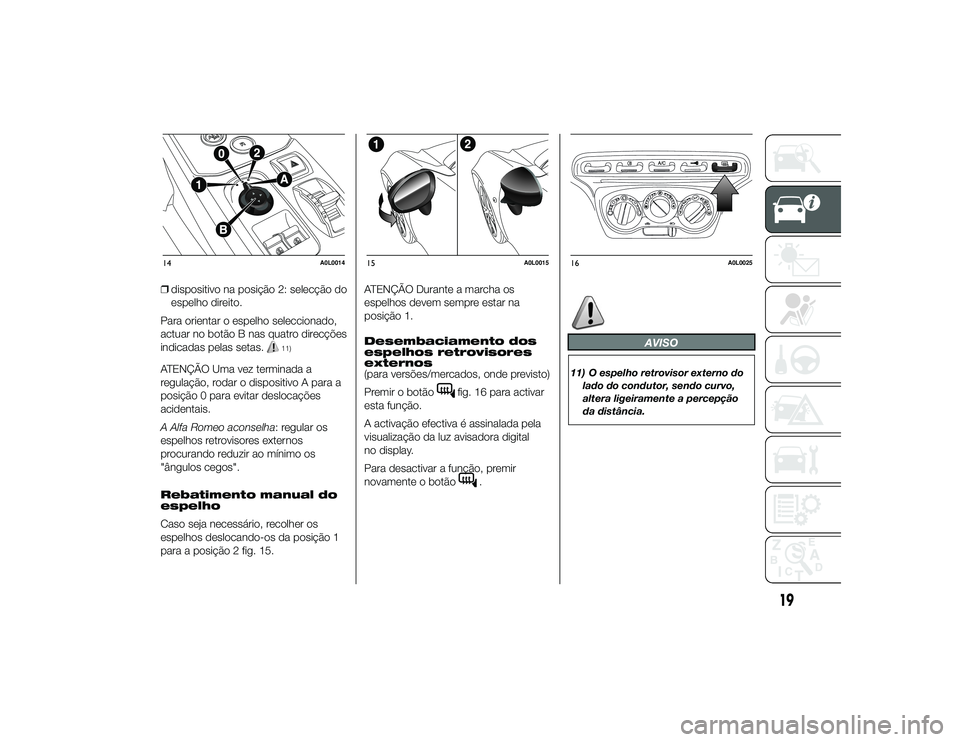

❒dispositivo na posição 2: selecção do
espelho direito.
Para orientar o espelho seleccionado,
actuar no botão B nas quatro direcções
indicadas pelas setas.
11)
ATENÇÃO Uma vez terminada a
regulação, rodar o dispositivo A para a
posição 0 para evitar deslocações
acidentais.
A Alfa Romeo aconselha: regular os
espelhos retrovisores externos
procurando reduzir ao mínimo os
"ângulos cegos".
Rebatimento manual do
espelho
Caso seja necessário, recolher os
espelhos deslocando-os da posição 1
para a posição 2 fig. 15. ATENÇÃO Durante a marcha os
espelhos devem sempre estar na
posição 1.
Desembaciamento dos
espelhos retrovisores
externos
(para versões/mercados, onde previsto)
Premir o botão
fig. 16 para activar
esta função.
A activação efectiva é assinalada pela
visualização da luz avisadora digital
no display.
Para desactivar a função, premir
novamente o botão
.
AVISO
11) O espelho retrovisor externo do
lado do condutor, sendo curvo,
altera ligeiramente a percepção
da distância.
14
A0L0014
15
A0L0015
16
A0L0025
19
26-9-2013 10:9 Pagina 19

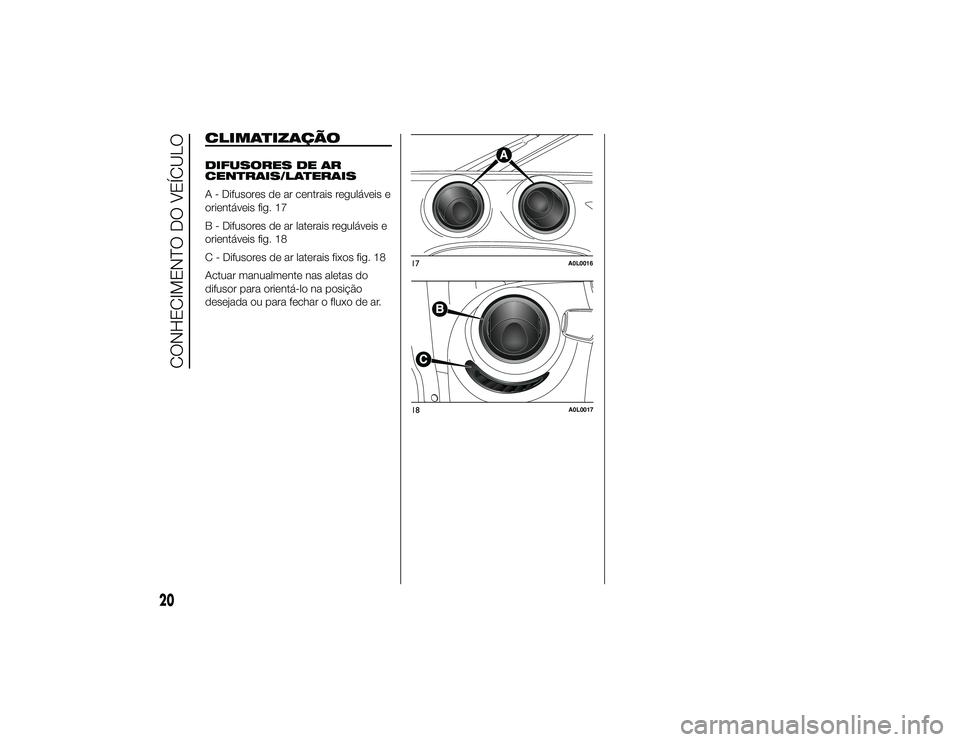

CLIMATIZAÇÃODIFUSORES DE AR
CENTRAIS/LATERAIS
A - Difusores de ar centrais reguláveis e
orientáveis fig. 17
B - Difusores de ar laterais reguláveis e
orientáveis fig. 18
C - Difusores de ar laterais fixos fig. 18
Actuar manualmente nas aletas do
difusor para orientá-lo na posição
desejada ou para fechar o fluxo de ar.
17
A0L0016
18
A0L0017
20
CONHECIMENTO DO VEÍCULO
26-9-2013 10:9 Pagina 20

CONFORTO CLIMÁTICODIFUSORES1. Difusores superiores fixos – 2. Difusores laterais orientáveis e reguláveis – 3. Difusores fixos para vidros laterais – 4. Difusores de ar centrais
orientáveis e reguláveis – 5. Difusores da zona de pés do habitáculo
19
A0L0018
21
26-9-2013 10:9 Pagina 21

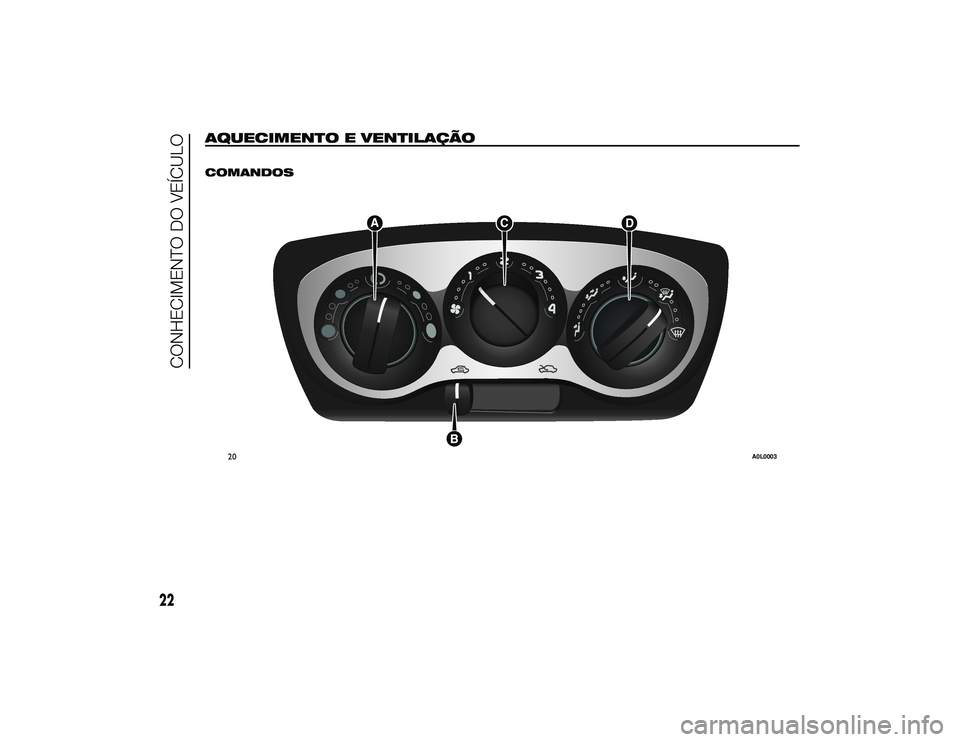

AQUECIMENTO E VENTILAÇÃO
.
COMANDOS
20
A0L0003
22
CONHECIMENTO DO VEÍCULO
26-9-2013 10:9 Pagina 22

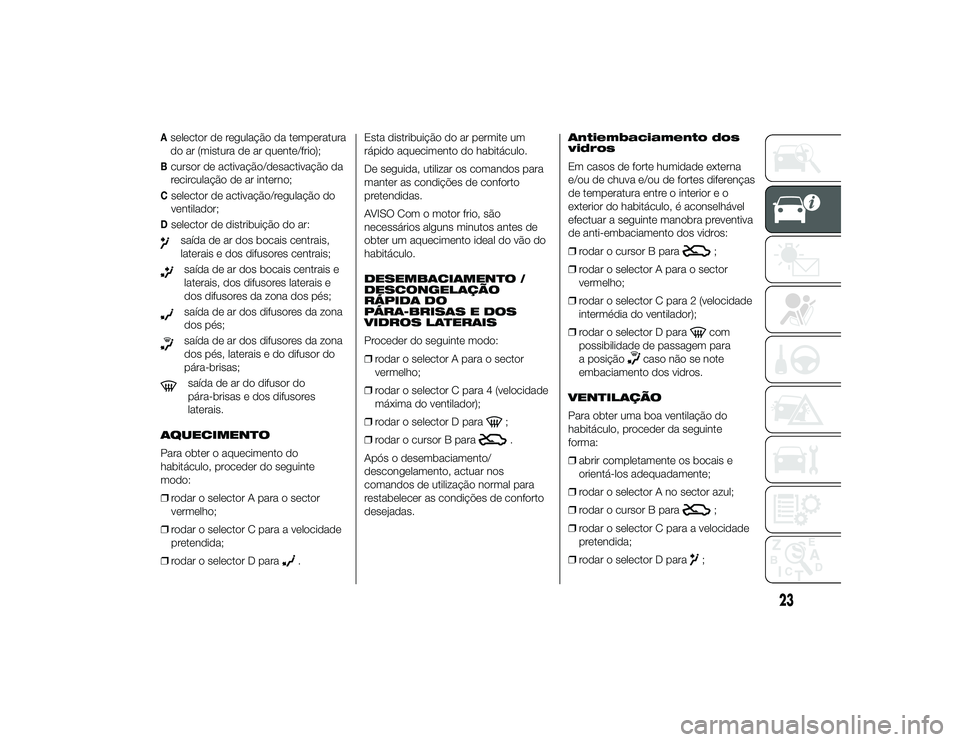

Aselector de regulação da temperatura
do ar (mistura de ar quente/frio);Bcursor de activação/desactivação da
recirculação de ar interno;Cselector de activação/regulação do
ventilador;Dselector de distribuição do ar:saída de ar dos bocais centrais,
laterais e dos difusores centrais;saída de ar dos bocais centrais e
laterais, dos difusores laterais e
dos difusores da zona dos pés;saída de ar dos difusores da zona
dos pés;saída de ar dos difusores da zona
dos pés, laterais e do difusor do
pára-brisas;saída de ar do difusor do
pára-brisas e dos difusores
laterais.
AQUECIMENTO
Para obter o aquecimento do
habitáculo, proceder do seguinte
modo:
❒ rodar o selector A para o sector
vermelho;
❒ rodar o selector C para a velocidade
pretendida;
❒ rodar o selector D para
. Esta distribuição do ar permite um
rápido aquecimento do habitáculo.
De seguida, utilizar os comandos para
manter as condições de conforto
pretendidas.
AVISO Com o motor frio, são
necessários alguns minutos antes de
obter um aquecimento ideal do vão do
habitáculo.
DESEMBACIAMENTO /
DESCONGELAÇÃO
RÁPIDA DO
PÁRA-BRISAS E DOS
VIDROS LATERAIS
Proceder do seguinte modo:
❒
rodar o selector A para o sector
vermelho;
❒ rodar o selector C para 4 (velocidade
máxima do ventilador);
❒ rodar o selector D para
;
❒ rodar o cursor B para.
Após o desembaciamento/
descongelamento, actuar nos
comandos de utilização normal para
restabelecer as condições de conforto
desejadas. Antiembaciamento dos
vidros
Em casos de forte humidade externa
e/ou de chuva e/ou de fortes diferenças
de temperatura entre o interior e o
exterior do habitáculo, é aconselhável
efectuar a seguinte manobra preventiva
de anti-embaciamento dos vidros:
❒
rodar o cursor B para
;
❒ rodar o selector A para o sector
vermelho;
❒ rodar o selector C para 2 (velocidade
intermédia do ventilador);
❒ rodar o selector D paracom
possibilidade de passagem para
a posição
caso não se note
embaciamento dos vidros.
VENTILAÇÃO
Para obter uma boa ventilação do
habitáculo, proceder da seguinte
forma:
❒ abrir completamente os bocais e
orientá-los adequadamente;
❒ rodar o selector A no sector azul;
❒ rodar o cursor B para
;
❒ rodar o selector C para a velocidade
pretendida;
❒ rodar o selector D para;
23
26-9-2013 10:9 Pagina 23

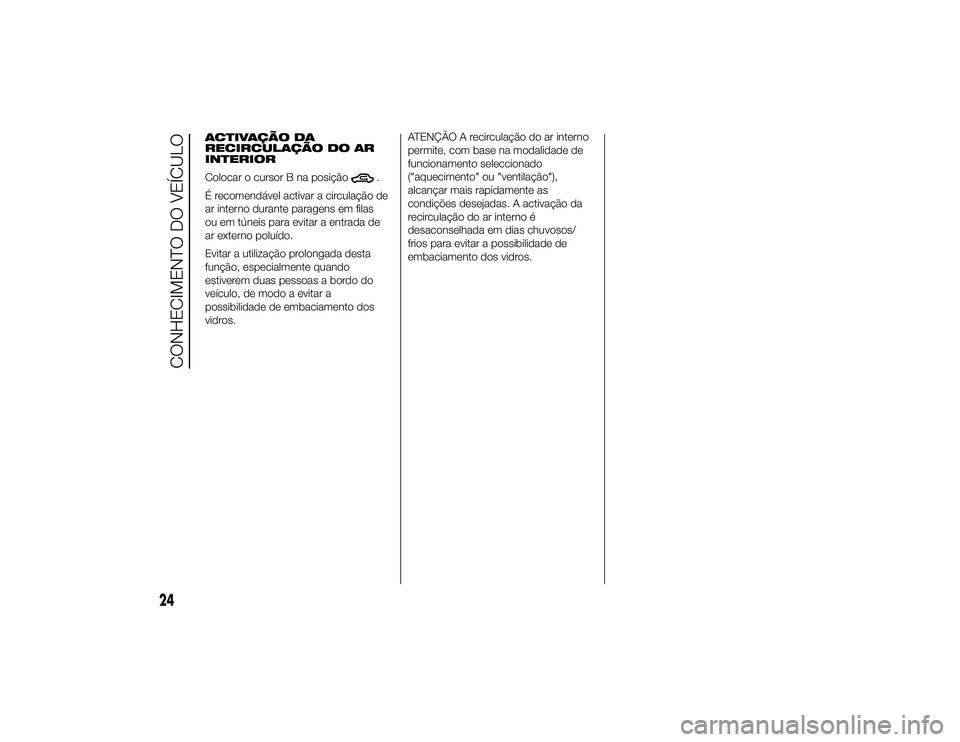

ACTIVAÇÃO DA
RECIRCULAÇÃO DO AR
INTERIOR
Colocar o cursor B na posição
.
É recomendável activar a circulação de
ar interno durante paragens em filas
ou em túneis para evitar a entrada de
ar externo poluído.
Evitar a utilização prolongada desta
função, especialmente quando
estiverem duas pessoas a bordo do
veículo, de modo a evitar a
possibilidade de embaciamento dos
vidros. ATENÇÃO A recirculação do ar interno
permite, com base na modalidade de
funcionamento seleccionado
("aquecimento" ou "ventilação"),
alcançar mais rapidamente as
condições desejadas. A activação da
recirculação do ar interno é
desaconselhada em dias chuvosos/
frios para evitar a possibilidade de
embaciamento dos vidros.
24
CONHECIMENTO DO VEÍCULO
26-9-2013 10:9 Pagina 24

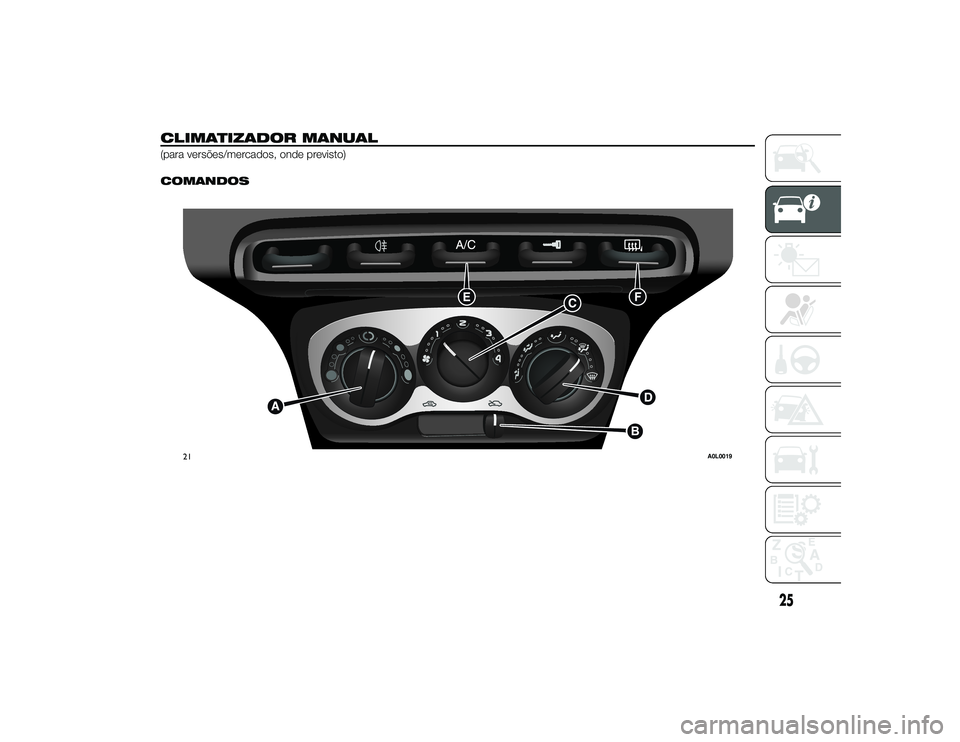

CLIMATIZADOR MANUAL(para versões/mercados, onde previsto)
.
COMANDOS
21
A0L0019
25
26-9-2013 10:9 Pagina 25

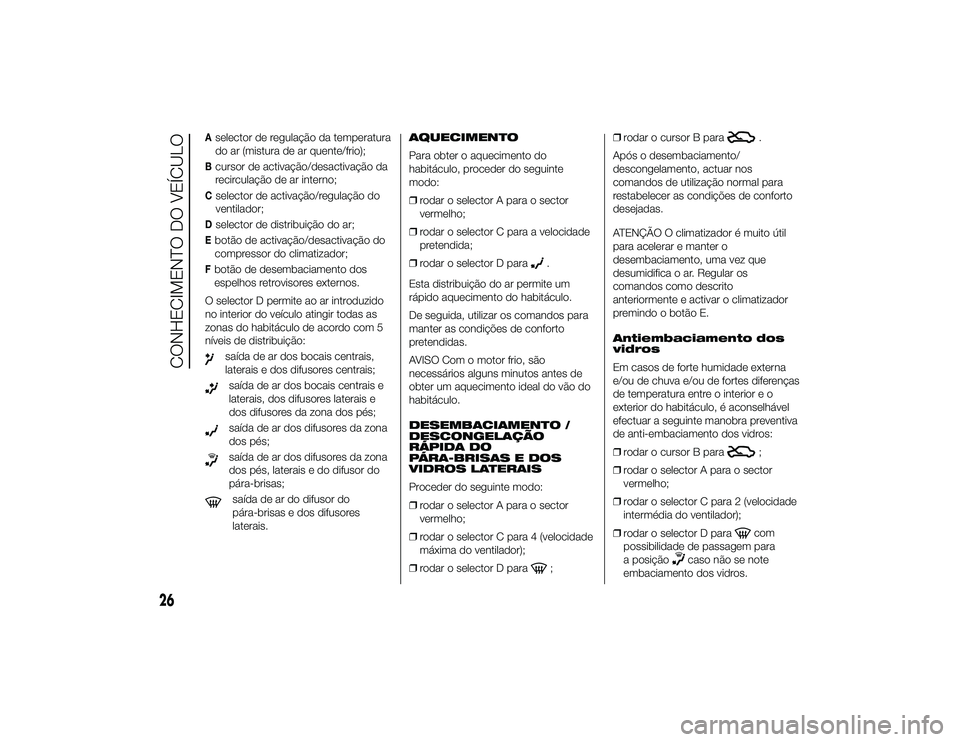

Aselector de regulação da temperatura
do ar (mistura de ar quente/frio);Bcursor de activação/desactivação da
recirculação de ar interno;Cselector de activação/regulação do
ventilador;Dselector de distribuição do ar;Ebotão de activação/desactivação do
compressor do climatizador;Fbotão de desembaciamento dos
espelhos retrovisores externos.
O selector D permite ao ar introduzido
no interior do veículo atingir todas as
zonas do habitáculo de acordo com 5
níveis de distribuição:saída de ar dos bocais centrais,
laterais e dos difusores centrais;saída de ar dos bocais centrais e
laterais, dos difusores laterais e
dos difusores da zona dos pés;saída de ar dos difusores da zona
dos pés;saída de ar dos difusores da zona
dos pés, laterais e do difusor do
pára-brisas;saída de ar do difusor do
pára-brisas e dos difusores
laterais. AQUECIMENTO
Para obter o aquecimento do
habitáculo, proceder do seguinte
modo:
❒
rodar o selector A para o sector
vermelho;
❒ rodar o selector C para a velocidade
pretendida;
❒ rodar o selector D para
.
Esta distribuição do ar permite um
rápido aquecimento do habitáculo.
De seguida, utilizar os comandos para
manter as condições de conforto
pretendidas.
AVISO Com o motor frio, são
necessários alguns minutos antes de
obter um aquecimento ideal do vão do
habitáculo.
DESEMBACIAMENTO /
DESCONGELAÇÃO
RÁPIDA DO
PÁRA-BRISAS E DOS
VIDROS LATERAIS
Proceder do seguinte modo:
❒ rodar o selector A para o sector
vermelho;
❒ rodar o selector C para 4 (velocidade
máxima do ventilador);
❒ rodar o selector D para; ❒
rodar o cursor B para
.
Após o desembaciamento/
descongelamento, actuar nos
comandos de utilização normal para
restabelecer as condições de conforto
desejadas.
ATENÇÃO O climatizador é muito útil
para acelerar e manter o
desembaciamento, uma vez que
desumidifica o ar. Regular os
comandos como descrito
anteriormente e activar o climatizador
premindo o botão E.
Antiembaciamento dos
vidros
Em casos de forte humidade externa
e/ou de chuva e/ou de fortes diferenças
de temperatura entre o interior e o
exterior do habitáculo, é aconselhável
efectuar a seguinte manobra preventiva
de anti-embaciamento dos vidros:
❒ rodar o cursor B para;
❒ rodar o selector A para o sector
vermelho;
❒ rodar o selector C para 2 (velocidade
intermédia do ventilador);
❒ rodar o selector D paracom
possibilidade de passagem para
a posição
caso não se note
embaciamento dos vidros.
26
CONHECIMENTO DO VEÍCULO
26-9-2013 10:9 Pagina 26

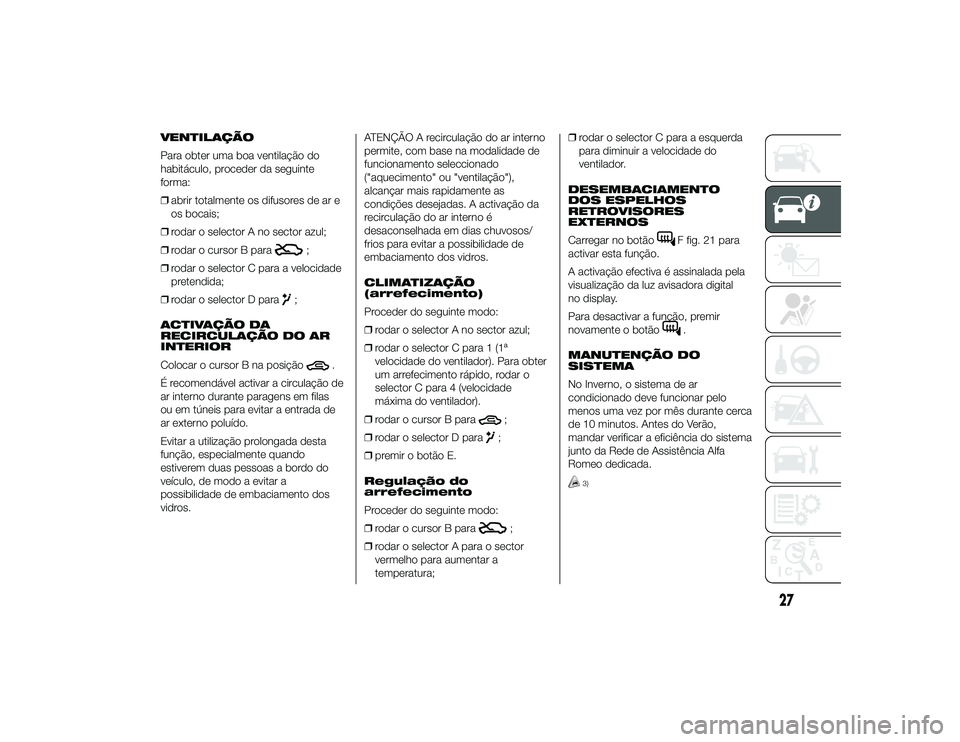

VENTILAÇÃO
Para obter uma boa ventilação do
habitáculo, proceder da seguinte
forma:
❒abrir totalmente os difusores de ar e
os bocais;
❒ rodar o selector A no sector azul;
❒ rodar o cursor B para
;
❒ rodar o selector C para a velocidade
pretendida;
❒ rodar o selector D para;
ACTIVAÇÃO DA
RECIRCULAÇÃO DO AR
INTERIOR
Colocar o cursor B na posição
.
É recomendável activar a circulação de
ar interno durante paragens em filas
ou em túneis para evitar a entrada de
ar externo poluído.
Evitar a utilização prolongada desta
função, especialmente quando
estiverem duas pessoas a bordo do
veículo, de modo a evitar a
possibilidade de embaciamento dos
vidros. ATENÇÃO A recirculação do ar interno
permite, com base na modalidade de
funcionamento seleccionado
("aquecimento" ou "ventilação"),
alcançar mais rapidamente as
condições desejadas. A activação da
recirculação do ar interno é
desaconselhada em dias chuvosos/
frios para evitar a possibilidade de
embaciamento dos vidros.
CLIMATIZAÇÃO
(arrefecimento)
Proceder do seguinte modo:
❒
rodar o selector A no sector azul;
❒ rodar o selector C para 1 (1ª
velocidade do ventilador). Para obter
um arrefecimento rápido, rodar o
selector C para 4 (velocidade
máxima do ventilador).
❒ rodar o cursor B para
;
❒ rodar o selector D para;
❒ premir o botão E.
Regulação do
arrefecimento
Proceder do seguinte modo:
❒ rodar o cursor B para;
❒ rodar o selector A para o sector
vermelho para aumentar a
temperatura; ❒
rodar o selector C para a esquerda
para diminuir a velocidade do
ventilador.
DESEMBACIAMENTO
DOS ESPELHOS
RETROVISORES
EXTERNOS
Carregar no botão
F fig. 21 para
activar esta função.
A activação efectiva é assinalada pela
visualização da luz avisadora digital
no display.
Para desactivar a função, premir
novamente o botão.
MANUTENÇÃO DO
SISTEMA
No Inverno, o sistema de ar
condicionado deve funcionar pelo
menos uma vez por mês durante cerca
de 10 minutos. Antes do Verão,
mandar verificar a eficiência do sistema
junto da Rede de Assistência Alfa
Romeo dedicada.
3)
27
26-9-2013 10:9 Pagina 27
