Alfa Romeo 4C 2014 Manual de Empleo y Cuidado (in Spanish)

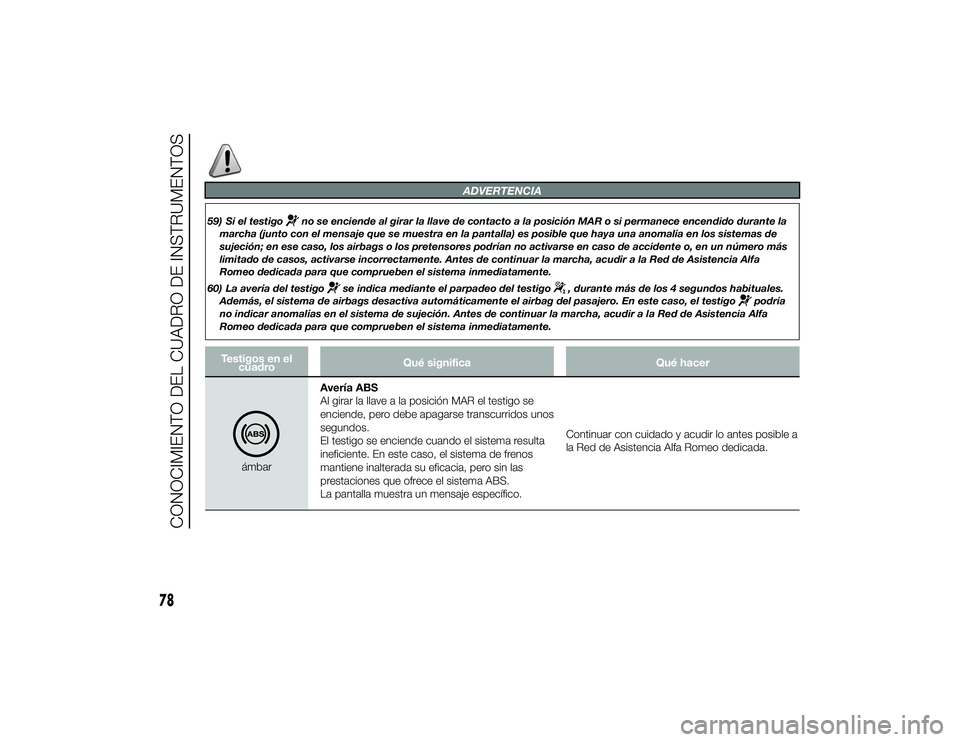

ADVERTENCIA
59) Si el testigo
no se enciende al girar la llave de contacto a la posición MAR o si permanece encendido durante la
marcha (junto con el mensaje que se muestra en la pantalla) es posible que haya una anomalía en los sistemas de
sujeción; en ese caso, los airbags o los pretensores podrían no activarse en caso de accidente o, en un número más
limitado de casos, activarse incorrectamente. Antes de continuar la marcha, acudir a la Red de Asistencia Alfa
Romeo dedicada para que comprueben el sistema inmediatamente.
60) La avería del testigo
se indica mediante el parpadeo del testigo
, durante más de los 4 segundos habituales.
Además, el sistema de airbags desactiva automáticamente el airbag del pasajero. En este caso, el testigo
podría
no indicar anomalías en el sistema de sujeción. Antes de continuar la marcha, acudir a la Red de Asistencia Alfa
Romeo dedicada para que comprueben el sistema inmediatamente.
Testigos en el cuadro Qué significa
Qué hacer
ámbarAvería ABS
Al girar la llave a la posición MAR el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
El testigo se enciende cuando el sistema resulta
ineficiente. En este caso, el sistema de frenos
mantiene inalterada su eficacia, pero sin las
prestaciones que ofrece el sistema ABS.
La pantalla muestra un mensaje específico.
Continuar con cuidado y acudir lo antes posible a
la Red de Asistencia Alfa Romeo dedicada.
78
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
24-9-2013 11:57 Pagina 78

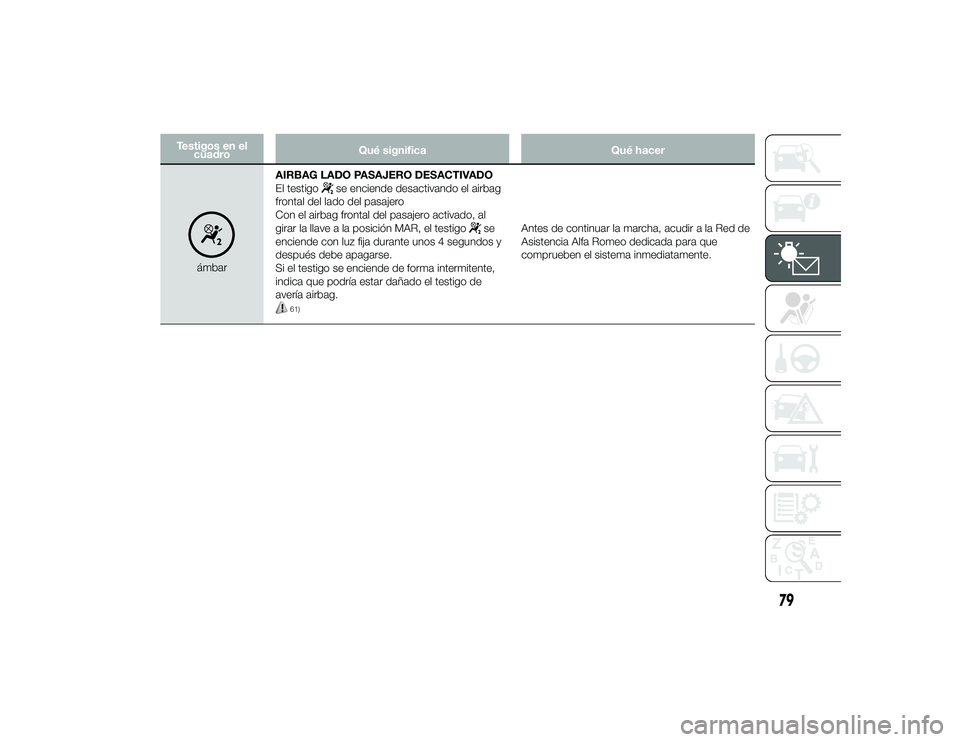

Testigos en elcuadro Qué significa
Qué hacer
ámbarAIRBAG LADO PASAJERO DESACTIVADO
El testigo
se enciende desactivando el airbag
frontal del lado del pasajero
Con el airbag frontal del pasajero activado, al
girar la llave a la posición MAR, el testigo
se
enciende con luz fija durante unos 4 segundos y
después debe apagarse.
Si el testigo se enciende de forma intermitente,
indica que podría estar dañado el testigo de
avería airbag.
61)
Antes de continuar la marcha, acudir a la Red de
Asistencia Alfa Romeo dedicada para que
comprueben el sistema inmediatamente.
79
24-9-2013 11:57 Pagina 79

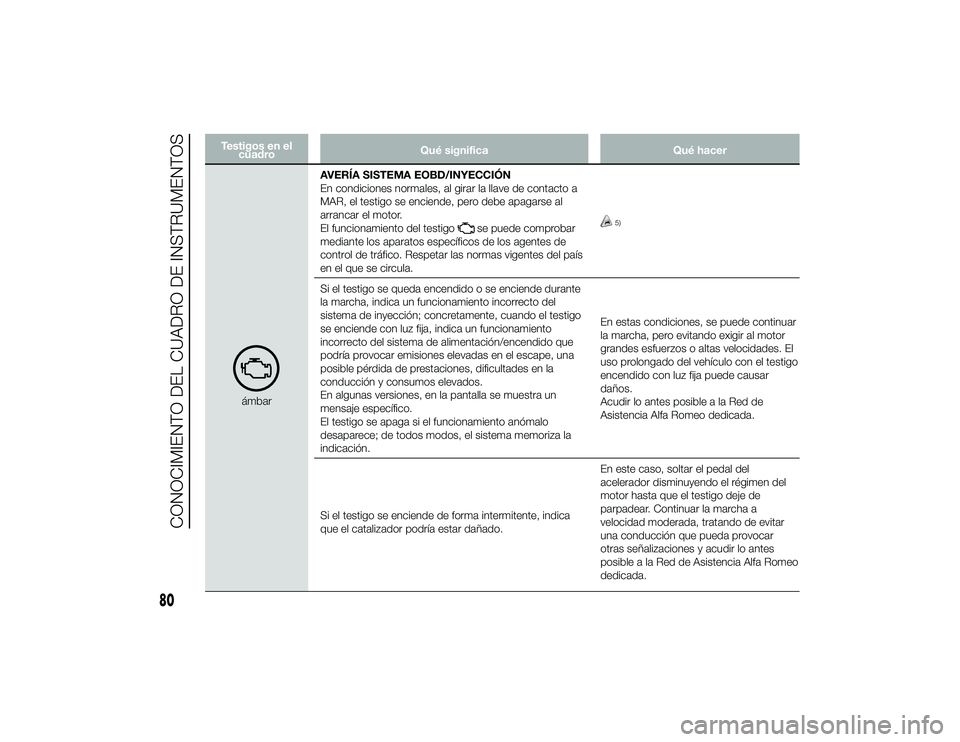

Testigos en elcuadro Qué significa
Qué hacer
ámbarAVERÍA SISTEMA EOBD/INYECCIÓN
En condiciones normales, al girar la llave de contacto a
MAR, el testigo se enciende, pero debe apagarse al
arrancar el motor.
El funcionamiento del testigo
se puede comprobar
mediante los aparatos específicos de los agentes de
control de tráfico. Respetar las normas vigentes del país
en el que se circula.
5)
Si el testigo se queda encendido o se enciende durante
la marcha, indica un funcionamiento incorrecto del
sistema de inyección; concretamente, cuando el testigo
se enciende con luz fija, indica un funcionamiento
incorrecto del sistema de alimentación/encendido que
podría provocar emisiones elevadas en el escape, una
posible pérdida de prestaciones, dificultades en la
conducción y consumos elevados.
En algunas versiones, en la pantalla se muestra un
mensaje específico.
El testigo se apaga si el funcionamiento anómalo
desaparece; de todos modos, el sistema memoriza la
indicación. En estas condiciones, se puede continuar
la marcha, pero evitando exigir al motor
grandes esfuerzos o altas velocidades. El
uso prolongado del vehículo con el testigo
encendido con luz fija puede causar
daños.
Acudir lo antes posible a la Red de
Asistencia Alfa Romeo dedicada.
Si el testigo se enciende de forma intermitente, indica
que el catalizador podría estar dañado. En este caso, soltar el pedal del
acelerador disminuyendo el régimen del
motor hasta que el testigo deje de
parpadear. Continuar la marcha a
velocidad moderada, tratando de evitar
una conducción que pueda provocar
otras señalizaciones y acudir lo antes
posible a la Red de Asistencia Alfa Romeo
dedicada.
80
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
24-9-2013 11:57 Pagina 80

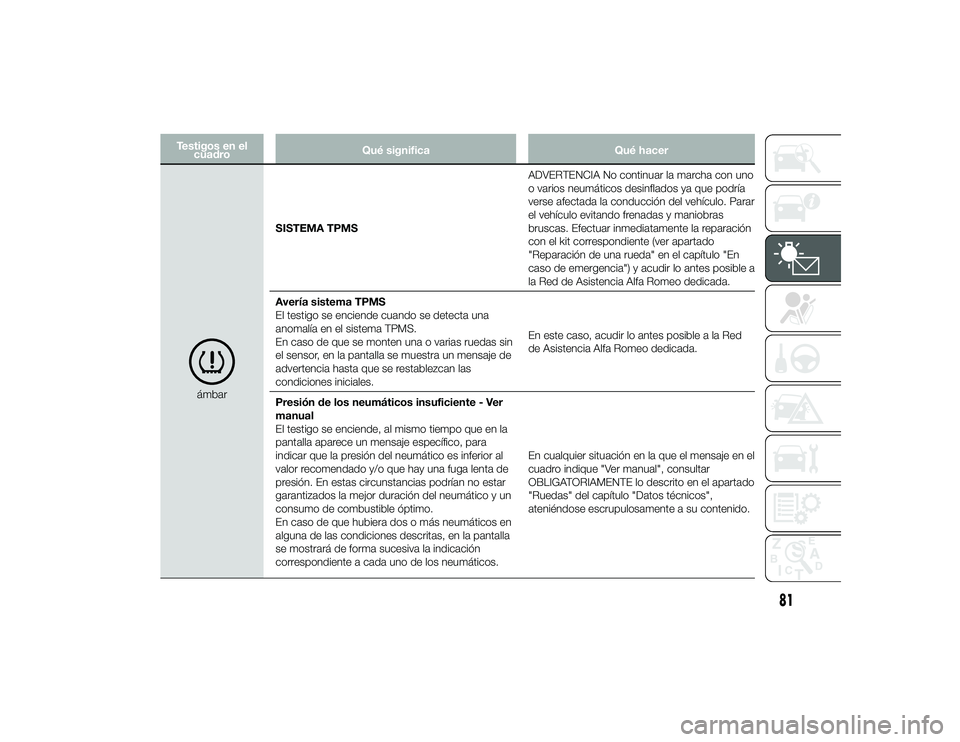

Testigos en elcuadro Qué significa
Qué hacer
ámbarSISTEMA TPMS
ADVERTENCIA No continuar la marcha con uno
o varios neumáticos desinflados ya que podría
verse afectada la conducción del vehículo. Parar
el vehículo evitando frenadas y maniobras
bruscas. Efectuar inmediatamente la reparación
con el kit correspondiente (ver apartado
"Reparación de una rueda" en el capítulo "En
caso de emergencia") y acudir lo antes posible a
la Red de Asistencia Alfa Romeo dedicada.
Avería sistema TPMS
El testigo se enciende cuando se detecta una
anomalía en el sistema TPMS.
En caso de que se monten una o varias ruedas sin
el sensor, en la pantalla se muestra un mensaje de
advertencia hasta que se restablezcan las
condiciones iniciales. En este caso, acudir lo antes posible a la Red
de Asistencia Alfa Romeo dedicada.
Presión de los neumáticos insuficiente - Ver
manual
El testigo se enciende, al mismo tiempo que en la
pantalla aparece un mensaje específico, para
indicar que la presión del neumático es inferior al
valor recomendado y/o que hay una fuga lenta de
presión. En estas circunstancias podrían no estar
garantizados la mejor duración del neumático y un
consumo de combustible óptimo.
En caso de que hubiera dos o más neumáticos en
alguna de las condiciones descritas, en la pantalla
se mostrará de forma sucesiva la indicación
correspondiente a cada uno de los neumáticos. En cualquier situación en la que el mensaje en el
cuadro indique "Ver manual", consultar
OBLIGATORIAMENTE lo descrito en el apartado
"Ruedas" del capítulo "Datos técnicos",
ateniéndose escrupulosamente a su contenido.
81
24-9-2013 11:57 Pagina 81

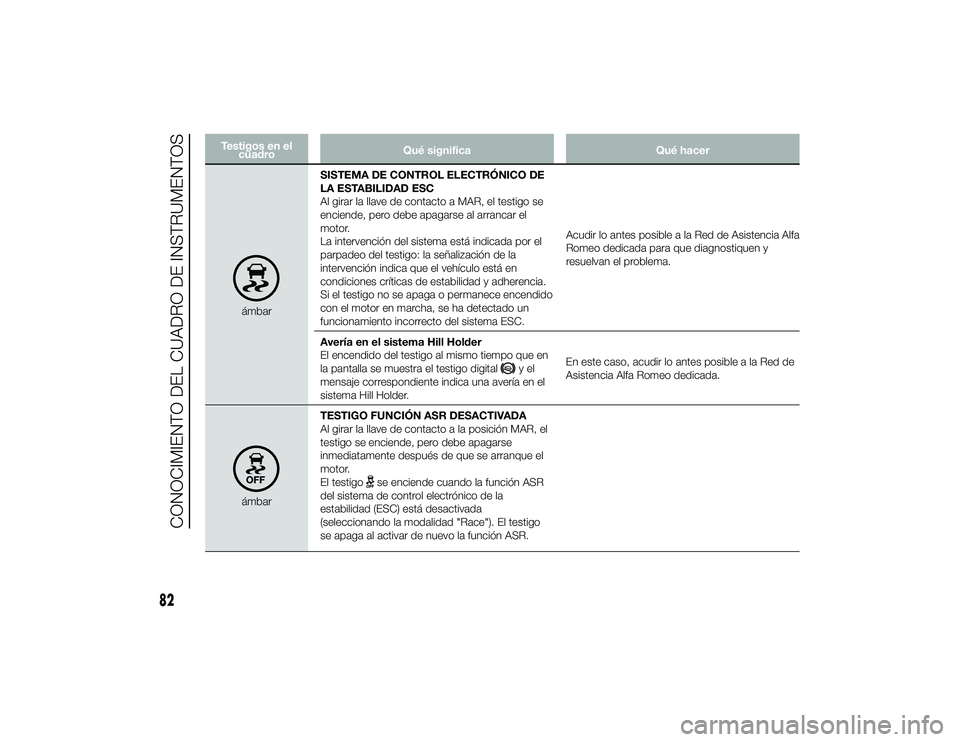

Testigos en elcuadro Qué significa
Qué hacer
ámbarSISTEMA DE CONTROL ELECTRÓNICO DE
LA ESTABILIDAD ESC
Al girar la llave de contacto a MAR, el testigo se
enciende, pero debe apagarse al arrancar el
motor.
La intervención del sistema está indicada por el
parpadeo del testigo: la señalización de la
intervención indica que el vehículo está en
condiciones críticas de estabilidad y adherencia.
Si el testigo no se apaga o permanece encendido
con el motor en marcha, se ha detectado un
funcionamiento incorrecto del sistema ESC.
Acudir lo antes posible a la Red de Asistencia Alfa
Romeo dedicada para que diagnostiquen y
resuelvan el problema.
Avería en el sistema Hill Holder
El encendido del testigo al mismo tiempo que en
la pantalla se muestra el testigo digital
y el
mensaje correspondiente indica una avería en el
sistema Hill Holder. En este caso, acudir lo antes posible a la Red de
Asistencia Alfa Romeo dedicada.
ámbarTESTIGO FUNCIÓN ASR DESACTIVADA
Al girar la llave de contacto a la posición MAR, el
testigo se enciende, pero debe apagarse
inmediatamente después de que se arranque el
motor.
El testigo
se enciende cuando la función ASR
del sistema de control electrónico de la
estabilidad (ESC) está desactivada
(seleccionando la modalidad "Race"). El testigo
se apaga al activar de nuevo la función ASR.
82
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
24-9-2013 11:57 Pagina 82

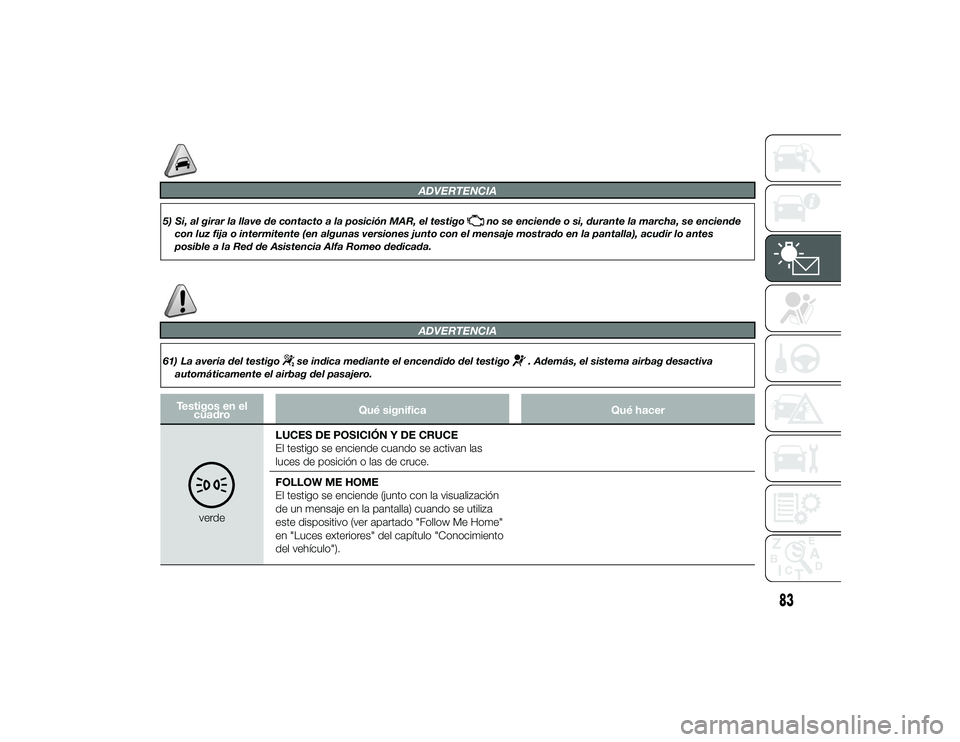

ADVERTENCIA
5) Si, al girar la llave de contacto a la posición MAR, el testigo
no se enciende o si, durante la marcha, se enciende
con luz fija o intermitente (en algunas versiones junto con el mensaje mostrado en la pantalla), acudir lo antes
posible a la Red de Asistencia Alfa Romeo dedicada.
ADVERTENCIA
61) La avería del testigo
se indica mediante el encendido del testigo
. Además, el sistema airbag desactiva
automáticamente el airbag del pasajero.
Testigos en el cuadro Qué significa
Qué hacer
verdeLUCES DE POSICIÓN Y DE CRUCE
El testigo se enciende cuando se activan las
luces de posición o las de cruce.
FOLLOW ME HOME
El testigo se enciende (junto con la visualización
de un mensaje en la pantalla) cuando se utiliza
este dispositivo (ver apartado "Follow Me Home"
en "Luces exteriores" del capítulo "Conocimiento
del vehículo").
83
24-9-2013 11:57 Pagina 83

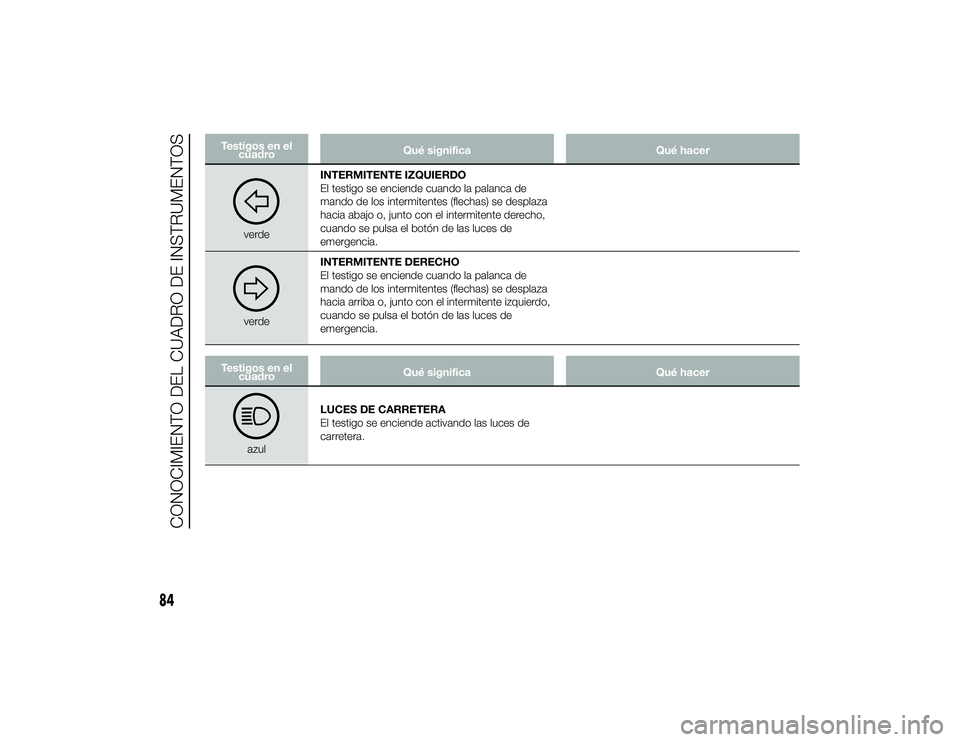

Testigos en elcuadro Qué significa
Qué hacer
verdeINTERMITENTE IZQUIERDO
El testigo se enciende cuando la palanca de
mando de los intermitentes (flechas) se desplaza
hacia abajo o, junto con el intermitente derecho,
cuando se pulsa el botón de las luces de
emergencia.verdeINTERMITENTE DERECHO
El testigo se enciende cuando la palanca de
mando de los intermitentes (flechas) se desplaza
hacia arriba o, junto con el intermitente izquierdo,
cuando se pulsa el botón de las luces de
emergencia.
Testigos en el
cuadro Qué significa
Qué hacer
azulLUCES DE CARRETERA
El testigo se enciende activando las luces de
carretera.
84
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
24-9-2013 11:57 Pagina 84

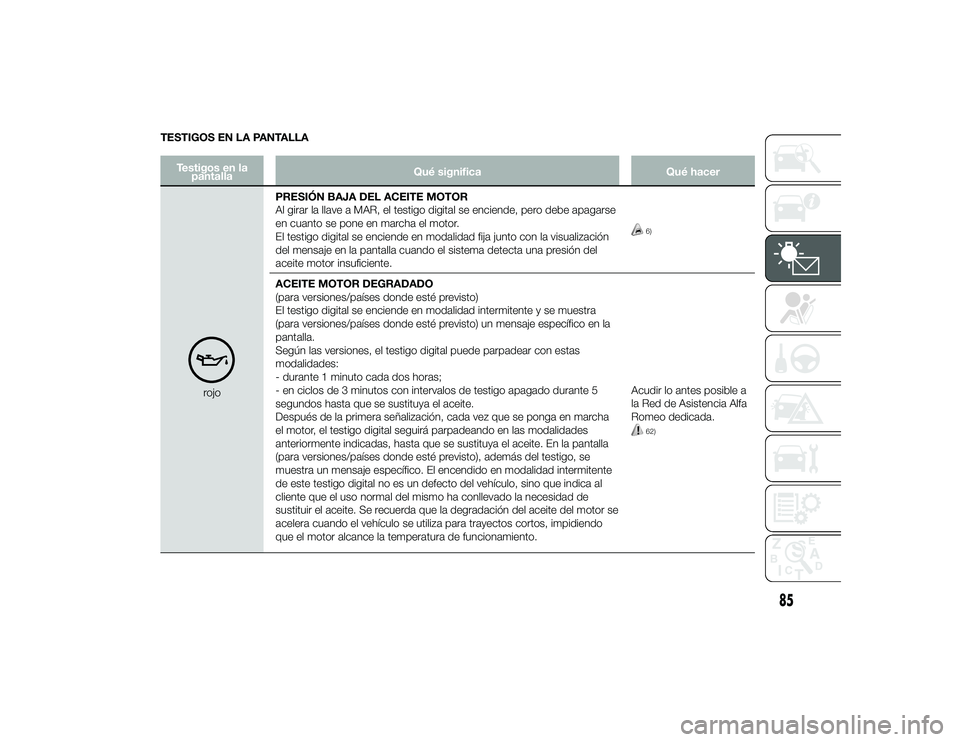

TESTIGOS EN LA PANTALLA
Testigos en lapantalla Qué significa
Qué hacer
rojoPRESIÓN BAJA DEL ACEITE MOTOR
Al girar la llave a MAR, el testigo digital se enciende, pero debe apagarse
en cuanto se pone en marcha el motor.
El testigo digital se enciende en modalidad fija junto con la visualización
del mensaje en la pantalla cuando el sistema detecta una presión del
aceite motor insuficiente.
6)
ACEITE MOTOR DEGRADADO
(para versiones/países donde esté previsto)
El testigo digital se enciende en modalidad intermitente y se muestra
(para versiones/países donde esté previsto) un mensaje específico en la
pantalla.
Según las versiones, el testigo digital puede parpadear con estas
modalidades:
- durante 1 minuto cada dos horas;
- en ciclos de 3 minutos con intervalos de testigo apagado durante 5
segundos hasta que se sustituya el aceite.
Después de la primera señalización, cada vez que se ponga en marcha
el motor, el testigo digital seguirá parpadeando en las modalidades
anteriormente indicadas, hasta que se sustituya el aceite. En la pantalla
(para versiones/países donde esté previsto), además del testigo, se
muestra un mensaje específico. El encendido en modalidad intermitente
de este testigo digital no es un defecto del vehículo, sino que indica al
cliente que el uso normal del mismo ha conllevado la necesidad de
sustituir el aceite. Se recuerda que la degradación del aceite del motor se
acelera cuando el vehículo se utiliza para trayectos cortos, impidiendo
que el motor alcance la temperatura de funcionamiento.
Acudir lo antes posible a
la Red de Asistencia Alfa
Romeo dedicada.
62)
85
24-9-2013 11:57 Pagina 85

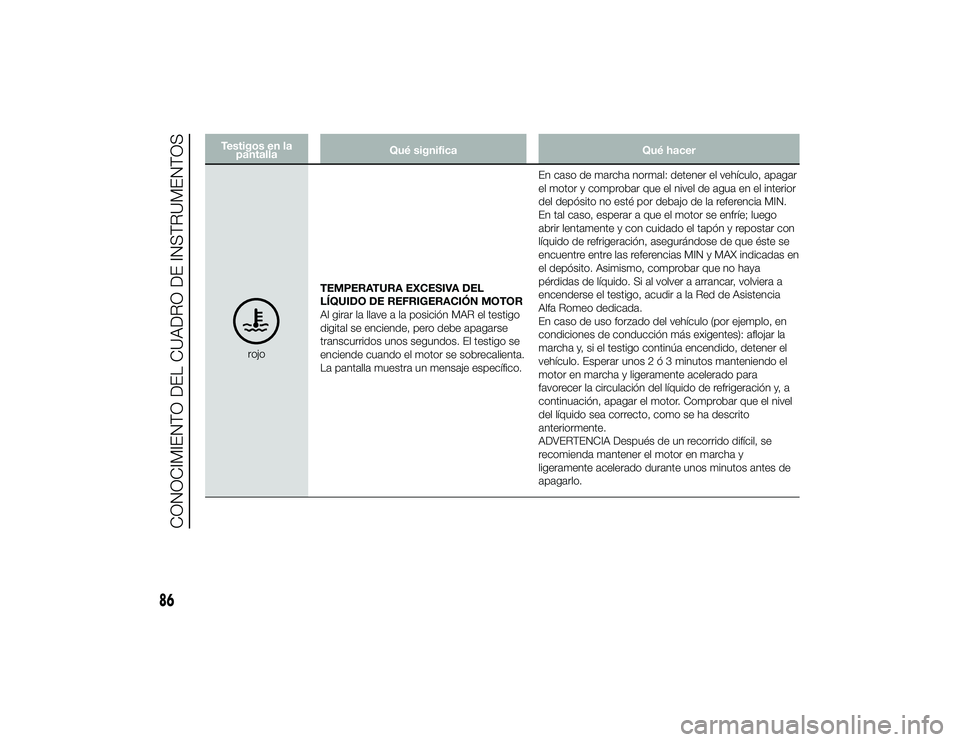

Testigos en lapantalla Qué significa
Qué hacer
rojoTEMPERATURA EXCESIVA DEL
LÍQUIDO DE REFRIGERACIÓN MOTOR
Al girar la llave a la posición MAR el testigo
digital se enciende, pero debe apagarse
transcurridos unos segundos. El testigo se
enciende cuando el motor se sobrecalienta.
La pantalla muestra un mensaje específico. En caso de marcha normal: detener el vehículo, apagar
el motor y comprobar que el nivel de agua en el interior
del depósito no esté por debajo de la referencia MIN.
En tal caso, esperar a que el motor se enfríe; luego
abrir lentamente y con cuidado el tapón y repostar con
líquido de refrigeración, asegurándose de que éste se
encuentre entre las referencias MIN y MAX indicadas en
el depósito. Asimismo, comprobar que no haya
pérdidas de líquido. Si al volver a arrancar, volviera a
encenderse el testigo, acudir a la Red de Asistencia
Alfa Romeo dedicada.
En caso de uso forzado del vehículo (por ejemplo, en
condiciones de conducción más exigentes): aflojar la
marcha y, si el testigo continúa encendido, detener el
vehículo. Esperar unos2ó3minutos manteniendo el
motor en marcha y ligeramente acelerado para
favorecer la circulación del líquido de refrigeración y, a
continuación, apagar el motor. Comprobar que el nivel
del líquido sea correcto, como se ha descrito
anteriormente.
ADVERTENCIA Después de un recorrido difícil, se
recomienda mantener el motor en marcha y
ligeramente acelerado durante unos minutos antes de
apagarlo.
86
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
24-9-2013 11:57 Pagina 86

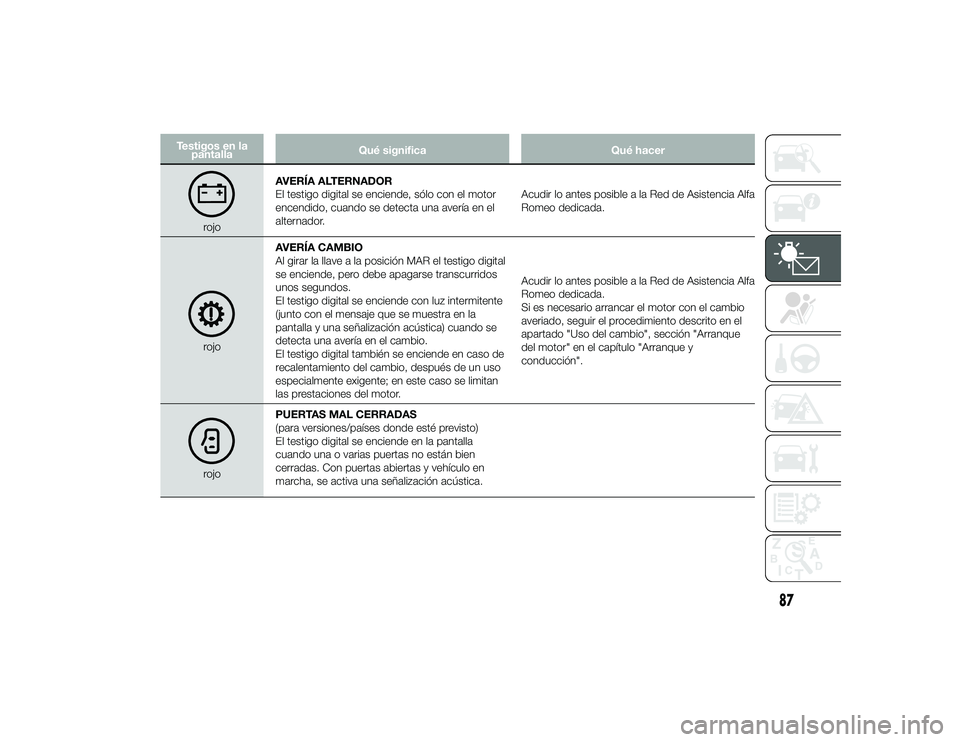

Testigos en lapantalla Qué significa
Qué hacer
rojoAVERÍA ALTERNADOR
El testigo digital se enciende, sólo con el motor
encendido, cuando se detecta una avería en el
alternador.
Acudir lo antes posible a la Red de Asistencia Alfa
Romeo dedicada.rojoAVERÍA CAMBIO
Al girar la llave a la posición MAR el testigo digital
se enciende, pero debe apagarse transcurridos
unos segundos.
El testigo digital se enciende con luz intermitente
(junto con el mensaje que se muestra en la
pantalla y una señalización acústica) cuando se
detecta una avería en el cambio.
El testigo digital también se enciende en caso de
recalentamiento del cambio, después de un uso
especialmente exigente; en este caso se limitan
las prestaciones del motor. Acudir lo antes posible a la Red de Asistencia Alfa
Romeo dedicada.
Si es necesario arrancar el motor con el cambio
averiado, seguir el procedimiento descrito en el
apartado "Uso del cambio", sección "Arranque
del motor" en el capítulo "Arranque y
conducción".rojo
PUERTAS MAL CERRADAS
(para versiones/países donde esté previsto)
El testigo digital se enciende en la pantalla
cuando una o varias puertas no están bien
cerradas. Con puertas abiertas y vehículo en
marcha, se activa una señalización acústica.
87
24-9-2013 11:57 Pagina 87
