Alfa Romeo 4C 2015 Brugs- og vedligeholdelsesvejledning (in Danish)
Manufacturer: ALFA ROMEO, Model Year: 2015, Model line: 4C, Model: Alfa Romeo 4C 2015Pages: 203, PDF Size: 7.7 MB
Page 171 of 203

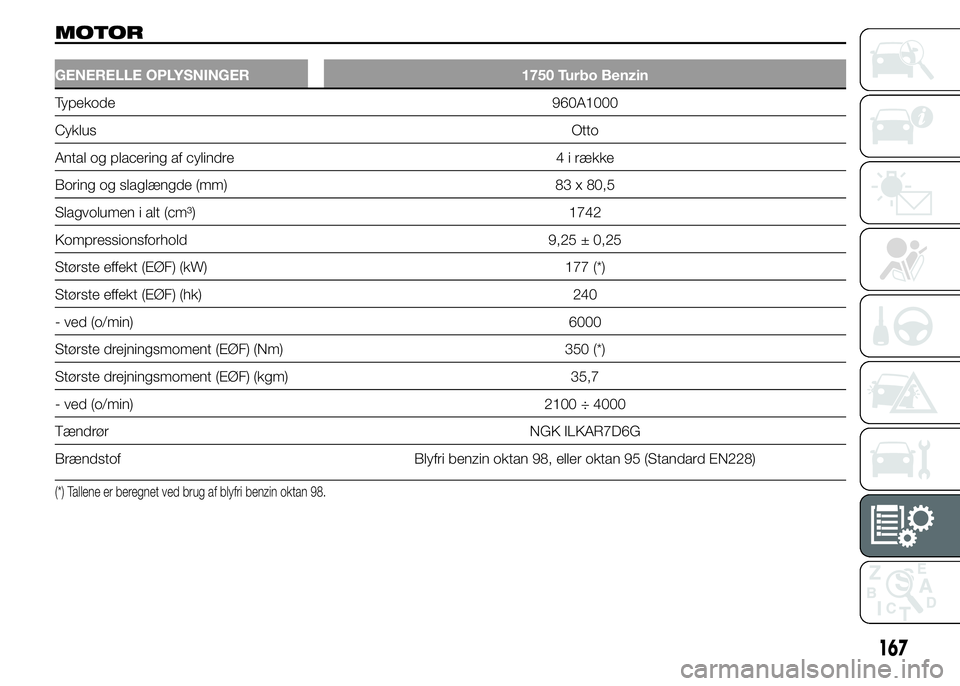

MOTOR
GENERELLE OPLYSNINGER 1750 Turbo Benzin
Typekode 960A1000
CyklusOtto
Antal og placering af cylindre 4 i række
Boring og slaglængde (mm) 83 x 80,5
Slagvolumen i alt (cm³) 1742
Kompressionsforhold 9,25 ± 0,25
Største effekt (EØF) (kW) 177 (*)
Største effekt (EØF) (hk) 240
- ved (o/min) 6000
Største drejningsmoment (EØF) (Nm) 350 (*)
Største drejningsmoment (EØF) (kgm) 35,7
- ved (o/min) 2100 ÷ 4000
Tændrør NGK ILKAR7D6G
Brændstof Blyfri benzin oktan 98, eller oktan 95 (Standard EN228)
(*) Tallene er beregnet ved brug af blyfri benzin oktan 98.
167
Page 172 of 203

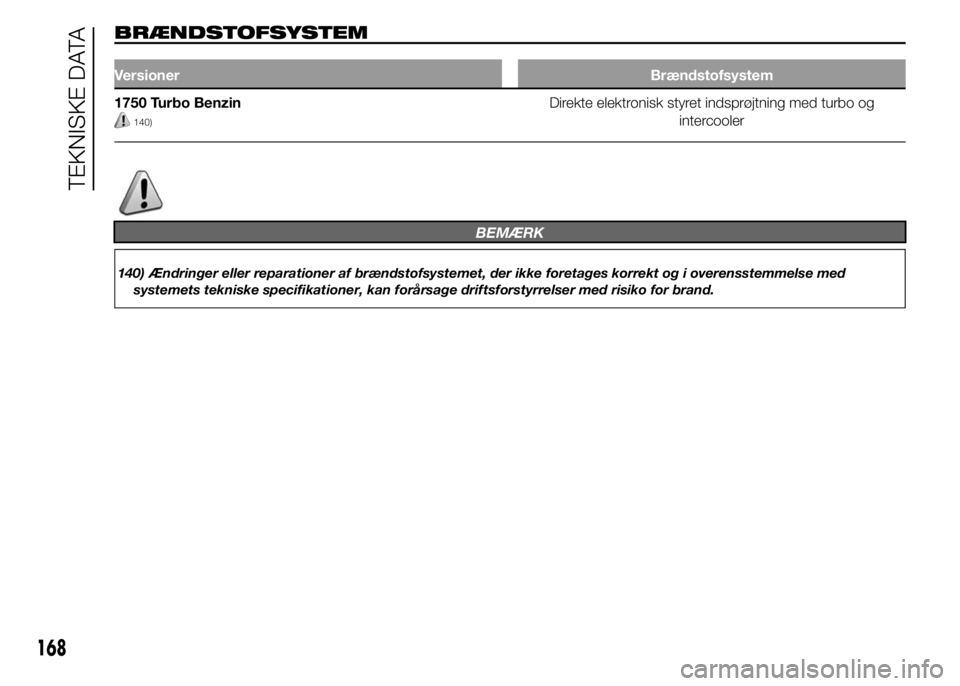

BRÆNDSTOFSYSTEM
VersionerBrændstofsystem
1750 Turbo Benzin
140)
Direkte elektronisk styret indsprøjtning med turbo og
intercooler
BEMÆRK
140) Ændringer eller reparationer af brændstofsystemet, der ikke foretages korrekt og i overensstemmelse med
systemets tekniske specifikationer, kan forårsage driftsforstyrrelser med risiko for brand.
168
TEKNISKE DATA
Page 173 of 203
TRANSMISSION
Versioner Gearkasse Kobling Træk
1750 Turbo BenzinSekventiel med 6 fremgear
samt bakgear med
elektrohydraulisk
betjeningssystem med
elektronisk styringElektrohydraulisk anordning
med elektronisk styring på
dobbelt tørkoblingBagtil
169
Page 174 of 203

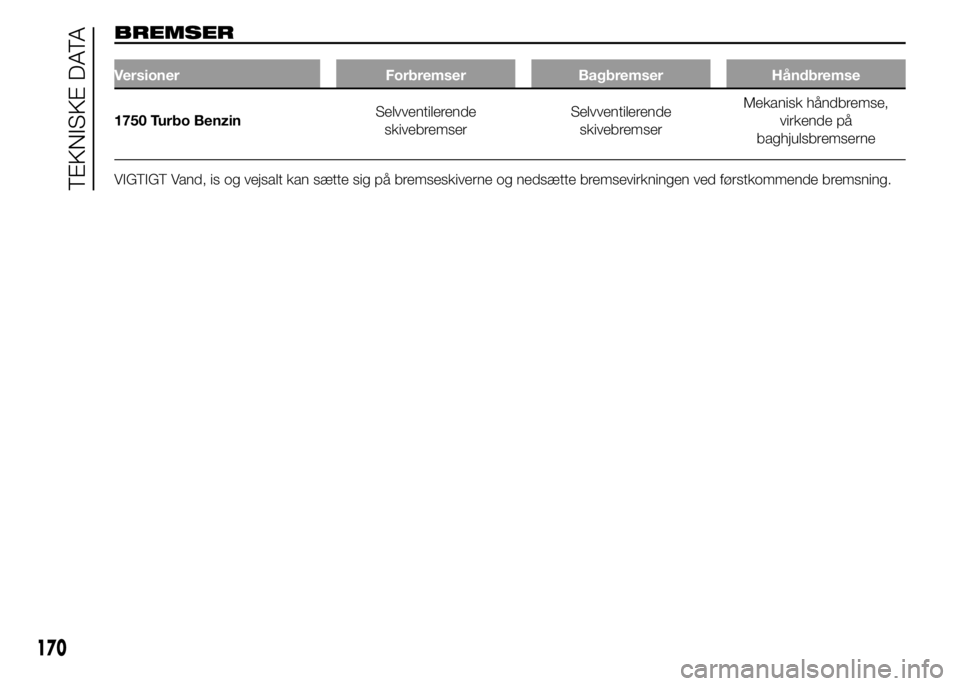

BREMSER
Versioner Forbremser Bagbremser Håndbremse
1750 Turbo BenzinSelvventilerende
skivebremserSelvventilerende
skivebremserMekanisk håndbremse,
virkende på
baghjulsbremserne
VIGTIGT Vand, is og vejsalt kan sætte sig på bremseskiverne og nedsætte bremsevirkningen ved førstkommende bremsning.
170
TEKNISKE DATA
Page 175 of 203

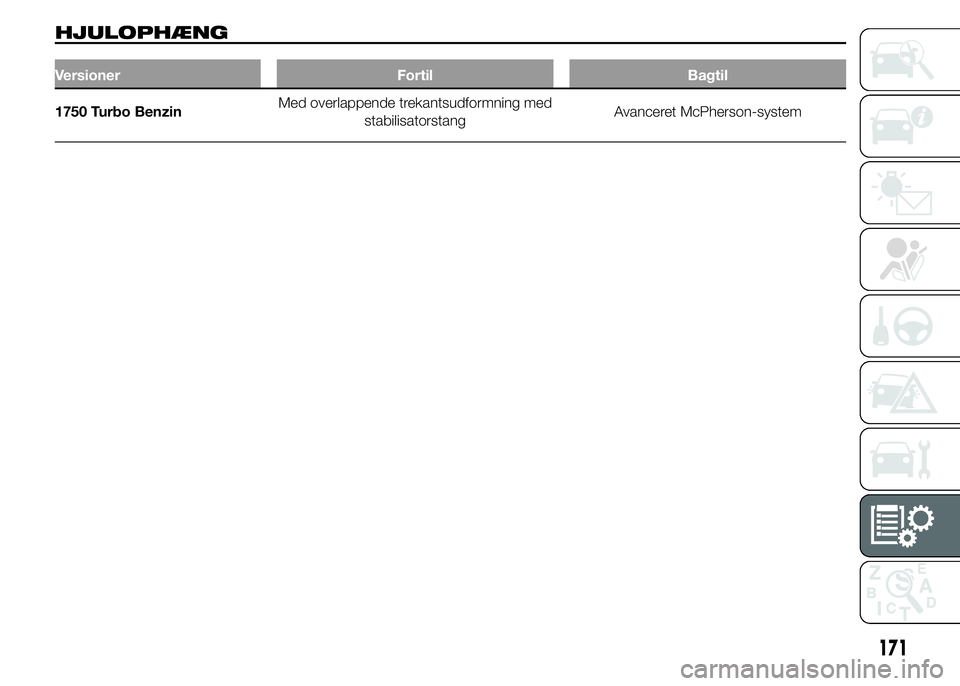

HJULOPHÆNG
Versioner Fortil Bagtil
1750 Turbo BenzinMed overlappende trekantsudformning med
stabilisatorstangAvanceret McPherson-system
171
Page 176 of 203

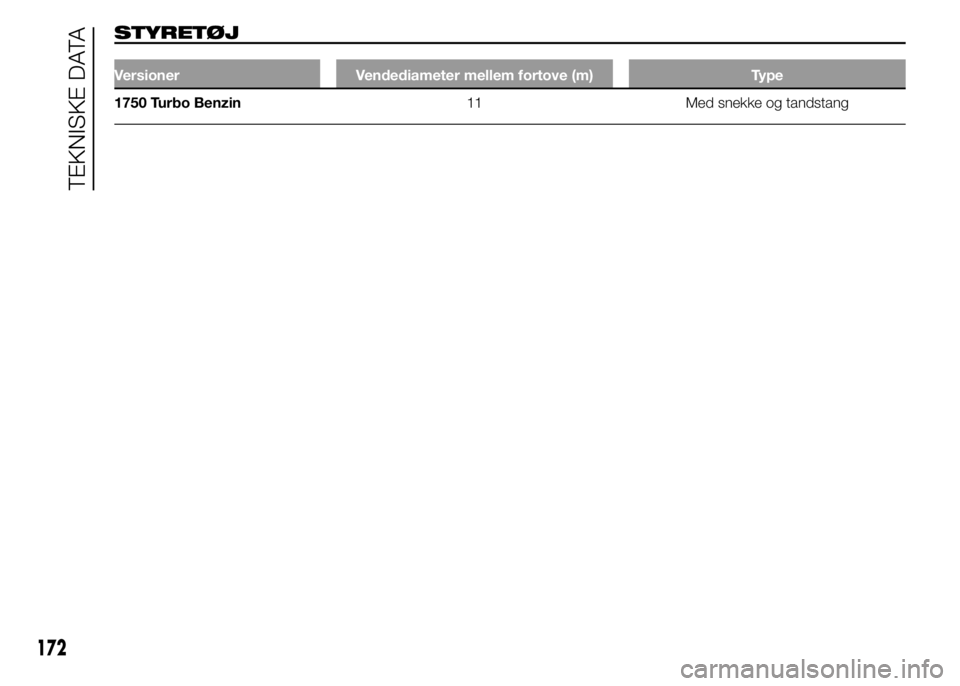

STYRETØJ
Versioner Vendediameter mellem fortove (m) Type
1750 Turbo Benzin11 Med snekke og tandstang
172
TEKNISKE DATA
Page 177 of 203

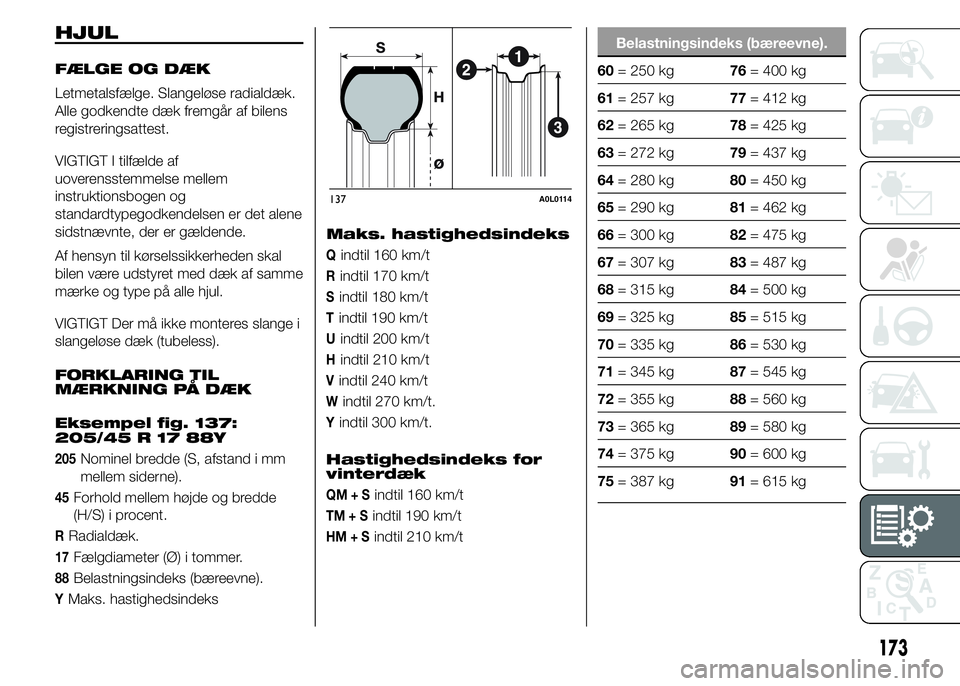

HJUL
FÆLGE OG DÆK
Letmetalsfælge. Slangeløse radialdæk.
Alle godkendte dæk fremgår af bilens
registreringsattest.
VIGTIGT I tilfælde af
uoverensstemmelse mellem
instruktionsbogen og
standardtypegodkendelsen er det alene
sidstnævnte, der er gældende.
Af hensyn til kørselssikkerheden skal
bilen være udstyret med dæk af samme
mærke og type på alle hjul.
VIGTIGT Der må ikke monteres slange i
slangeløse dæk (tubeless).
FORKLARING TIL
MÆRKNING PÅ DÆK
Eksempel fig. 137:
205/45 R 17 88Y
205Nominel bredde (S, afstand i mm
mellem siderne).
45Forhold mellem højde og bredde
(H/S) i procent.
RRadialdæk.
17Fælgdiameter (Ø) i tommer.
88Belastningsindeks (bæreevne).
YMaks. hastighedsindeksMaks. hastighedsindeks
Qindtil 160 km/t
Rindtil 170 km/t
Sindtil 180 km/t
Tindtil 190 km/t
Uindtil 200 km/t
Hindtil 210 km/t
Vindtil 240 km/t
Windtil 270 km/t.
Yindtil 300 km/t.
Hastighedsindeks for
vinterdæk
QM+Sindtil 160 km/t
TM+Sindtil 190 km/t
HM+Sindtil 210 km/t
Belastningsindeks (bæreevne).
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
137A0L0114
173
Page 178 of 203

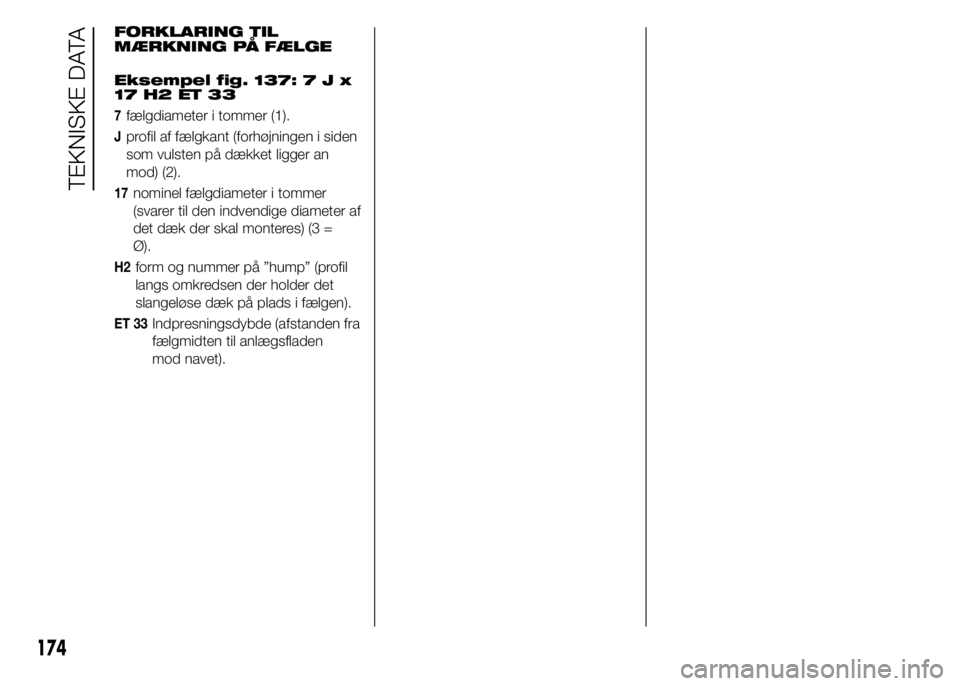

FORKLARING TIL
MÆRKNING PÅ FÆLGE
Eksempel fig. 137:7Jx
17 H2 ET 33
7fælgdiameter i tommer (1).
Jprofil af fælgkant (forhøjningen i siden
som vulsten på dækket ligger an
mod) (2).
17nominel fælgdiameter i tommer
(svarer til den indvendige diameter af
det dæk der skal monteres) (3 =
Ø).
H2form og nummer på ”hump” (profil
langs omkredsen der holder det
slangeløse dæk på plads i fælgen).
ET 33Indpresningsdybde (afstanden fra
fælgmidten til anlægsfladen
mod navet).
174
TEKNISKE DATA
Page 179 of 203

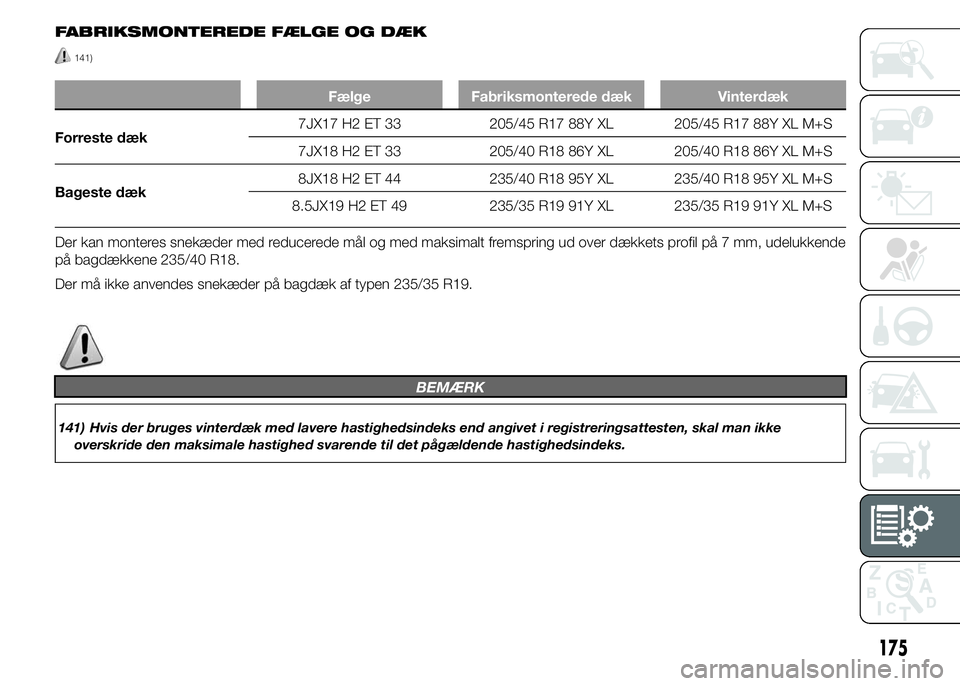

FABRIKSMONTEREDE FÆLGE OG DÆK
141)
Fælge Fabriksmonterede dæk Vinterdæk
Forreste dæk7JX17 H2 ET 33 205/45 R17 88Y XL 205/45 R17 88Y XL M+S
7JX18 H2 ET 33 205/40 R18 86Y XL 205/40 R18 86Y XL M+S
Bageste dæk8JX18 H2 ET 44 235/40 R18 95Y XL 235/40 R18 95Y XL M+S
8.5JX19 H2 ET 49 235/35 R19 91Y XL 235/35 R19 91Y XL M+S
Der kan monteres snekæder med reducerede mål og med maksimalt fremspring ud over dækkets profil på 7 mm, udelukkende
på bagdækkene 235/40 R18.
Der må ikke anvendes snekæder på bagdæk af typen 235/35 R19.
BEMÆRK
141) Hvis der bruges vinterdæk med lavere hastighedsindeks end angivet i registreringsattesten, skal man ikke
overskride den maksimale hastighed svarende til det pågældende hastighedsindeks.
175
Page 180 of 203

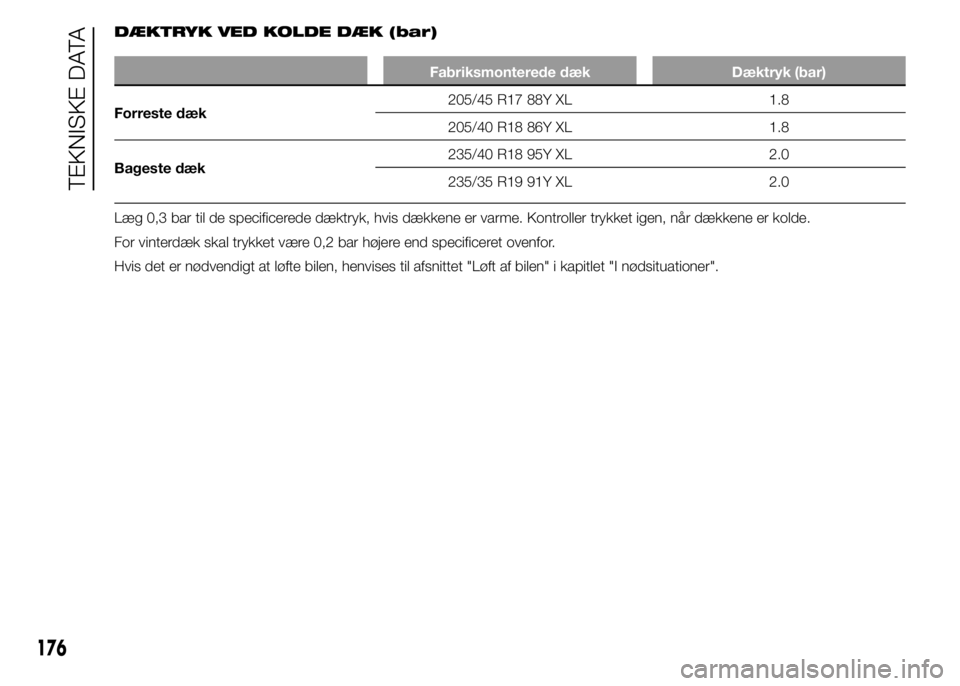

DÆKTRYK VED KOLDE DÆK (bar)
Fabriksmonterede dæk Dæktryk (bar)
Forreste dæk205/45 R17 88Y XL 1.8
205/40 R18 86Y XL 1.8
Bageste dæk235/40 R18 95Y XL 2.0
235/35 R19 91Y XL 2.0
Læg 0,3 bar til de specificerede dæktryk, hvis dækkene er varme. Kontroller trykket igen, når dækkene er kolde.
For vinterdæk skal trykket være 0,2 bar højere end specificeret ovenfor.
Hvis det er nødvendigt at løfte bilen, henvises til afsnittet "Løft af bilen" i kapitlet "I nødsituationer".
176
TEKNISKE DATA
