Alfa Romeo 4C 2015 Instructieboek (in Dutch)

.
LUCHTUITSTROOMOPENINGEN
❒Klimaatregeling ................................... 20
LINKERHENDEL
❒Buitenverlichting ................................. 28
INSTRUMENTENPANEEL
❒Bedieningspaneel en instrumenten ..... 64
❒Controlelampjes .................................. 76
RECHTERHENDEL
❒Ruiten reinigen .................................... 30
AIRBAG PASSAGIERSZIJDE
❒Werking ..............................................106
BEDIENINGSKNOPPEN OP HET
DASHBOARD
❒Mistachterlichten ................................. 34
❒Portiervergrendeling ............................ 36
❒Ontwaseming buitenspiegel ................ 27
VERWARMING/KLIMAATREGELING
❒Klimaatcomfort ................................... 21
❒Verwarming en ventilatie ..................... 22
❒Handbediende klimaatregeling ............ 25
STUURWIEL
❒Afstelling ............................................. 17
❒Frontairbag bestuurderszijde ...............106
BEDIENINGSKNOPPEN
❒Setup menu ........................................ 67
❒Menuopties ......................................... 68
3A0L0144
7

.

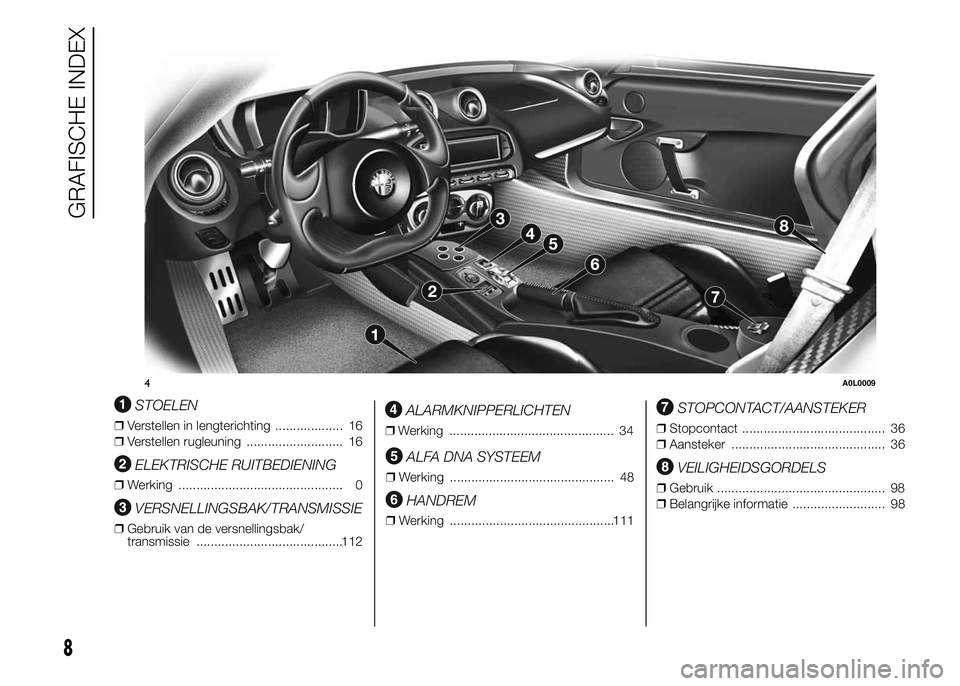

STOELEN
❒Verstellen in lengterichting ................... 16
❒Verstellen rugleuning ........................... 16
ELEKTRISCHE RUITBEDIENING
❒Werking .............................................. 0
VERSNELLINGSBAK/TRANSMISSIE
❒Gebruik van de versnellingsbak/
transmissie .........................................112
ALARMKNIPPERLICHTEN
❒Werking .............................................. 34
ALFA DNA SYSTEEM
❒Werking .............................................. 48
HANDREM
❒Werking ..............................................111
STOPCONTACT/AANSTEKER
❒Stopcontact ........................................ 36
❒Aansteker ........................................... 36
VEILIGHEIDSGORDELS
❒Gebruik ............................................... 98
❒Belangrijke informatie .......................... 98
4A0L0009
8
GRAFISCHE INDEX

WEGWIJS IN UW AUTO
Grondige kennis van uw nieuwe auto
begint hier.
In dit boekje is op eenvoudige en
rechtstreekse wijze beschreven hoe uw
auto gemaakt is en hoe hij werkt.
Daarom adviseren u het comfortabel
zittend in uw auto te lezen, dan kunt u
met eigen ogen zien wat hier
beschreven is.SYMBOLEN .................................... 10
ALFA ROMEO CODE SYSTEEM ..... 10
DE SLEUTELS ................................ 11
DIEFSTALALARM ............................ 13
CONTACTSLOT .............................. 15
STOELEN........................................ 16
STUURWIEL ................................... 17
ACHTERUITKIJKSPIEGELS ............ 18
KLIMAATREGELING........................ 20
KLIMAATCOMFORT........................ 21
VERWARMING EN VENTILATIE ...... 22
HANDBEDIENDE
KLIMAATREGELING........................ 25
BUITENVERLICHTING .................... 28
RUITEN REINIGEN .......................... 30
CRUISE-CONTROL ........................ 31
PLAFONDVERLICHTING................. 33
BEDIENINGSELEMENTEN .............. 34
INTERIEURUITRUSTING ................. 35
PORTIEREN .................................... 38
ELEKTRISCHE RUITBEDIENING ..... 39
BAGAGERUIMTE / MOTORKAP ..... 40
KOPLAMPEN .................................. 42
ESC-SYSTEEM (ELECTRONIC
STABILITY CONTROL) .................... 43
“ALFA DNA”-SYSTEEM
(DYNAMISCHE REGELING VAN DE
AUTO) ............................................. 48EOBD-SYSTEEM (EUROPEAN ON
BOARD DIAGNOSIS) ...................... 51
RADIO............................................. 51
OPTIONELE ACCESSORIES .......... 52
PARKEERSENSOREN..................... 53
TPMS (TYRE PRESSURE
MONITORING SYSTEM) ................. 56
TANKEN.......................................... 60
MILIEUBESCHERMING................... 62
9

SYMBOLEN
Sommige onderdelen van de auto zijn
voorzien van gekleurde plaatjes met
daarop symbolen die die
voorzorgsmaatregelen aangeven die in
acht genomen moeten worden
wanneer het betreffende onderdeel
wordt gebruikt. Onder de motorkap is
tevens een plaatje aangebracht,
waarop de betekenis van deze
symbolen wordt toegelicht.
ALFA ROMEO CODE
SYSTEEM
IN HET KORT
Dit is een elektronische
startblokkering die de beveiliging
tegen diefstalpogingen verbetert. Het
systeem wordt automatisch
ingeschakeld wanneer de
contactsleutel wordt verwijderd.
In elke sleutel zit een elektronisch
apparaatje dat het uitgezonden
signaal, afkomstig van een antenne
die in het contactslot is ingebouwd,
kan identificeren wanneer de motor
gestart wordt. Het signaal, dat elke
keer dat de auto wordt gestart wijzigt,
is het "wachtwoord" waarmee de
regeleenheid de sleutel herkent
en het starten van de motor vrijgeeft.
1)
Werking
Elke keer dat de motor wordt gestart
door de sleutel naar de stand MAR
te draaien, stuurt de regeleenheid van
het Alfa Romeo CODE systeem een
herkenningscode naar de
motorregeleenheid om de
startblokkering uit te schakelen.Deze code wordt alleen verzonden als
de regeleenheid van het Alfa Romeo
CODE systeem de door de sleutel
verstuurde code herkent.
Elke keer dat de contactsleutel naar
STOP wordt gedraaid, schakelt het Alfa
Romeo CODE-systeem de functies
van de elektronische motorregeleenheid
uit.
Onregelmatige werking
Als de code tijdens het starten niet
correct wordt herkend, gaat het
digitale waarschuwingslampje op
het display branden.
Draai in dit geval de sleutel naar STOP
en vervolgens naar MAR; als de motor
geblokkeerd blijft, probeer dan
nogmaals met een van de andere
geleverde sleutels. Neem contact op
met een speciaal Alfa Romeo
Servicepunt als de motor nog steeds
niet gestart kan worden.
Inschakeling van
waarschuwingslampje
tijdens het rijden
❒Als het
digitale
waarschuwingslampje gaat branden,
betekent dit dat het systeem een
zelfdiagnose uitvoert (bijv. bij een
spanningsval).
10
WEGWIJS IN UW AUTO

❒Als het digitale lampjeblijft
branden, neem dan contact op met
een speciaal Alfa Romeo
Servicepunt.
BELANGRIJK
1) De elektronische onderdelen in de
sleutels kunnen beschadigen als
de sleutel aan sterke schokken
wordt blootgesteld. Om een
correcte werking van de
elektronische componenten in de
sleutel te garanderen, mag deze
nooit aan direct zonlicht
blootgesteld worden.
DE SLEUTELS
SLEUTEL ZONDER
AFSTANDSBEDIENING
Werking
De metalen baard A fig. 5 activeert:
❒het contactslot;
❒de portiersloten.
SLEUTEL MET
AFSTANDSBEDIENING
Werking
(voor bepaalde versies/markten)
De metalen baard A fig. 6 activeert:
❒het contactslot;
❒de portiersloten.
Druk op knop B om de metalen baard
in/uit te klappen.
1)
Portierontgrendeling
Druk kort op knop
: ontgrendeling
van de portieren, tijdgestuurde
inschakeling binnenverlichting en
dubbel knipperen van de
richtingaanwijzers (voor bepaalde
versies/markten).
De portieren worden automatisch
ontgrendeld wanneer de afsluiter van
de brandstoftoevoer in werking treedt.
Als een van de portieren niet goed
gesloten is wanneer de portieren
vergrendeld worden, knippert de led
snel samen met de richtingaanwijzers.
5A0L0005
6A0L0006
11

Portiervergrendeling
Druk kort op knop
: vergrendeling
van de portieren, tijdgestuurde
uitschakeling binnenverlichting en
eenmaal knipperen van de
richtingaanwijzers (voor bepaalde
versies/markten).
Als een of meer portieren open zijn,
worden ze niet vergrendeld. Dit wordt
aangegeven door het snel knipperen
van de richtingaanwijzers (voor
bepaalde versies/markten). De portieren
worden vergrendeld ook als de
achterklep open staat.
Wanneer een snelheid van meer dan 20
km/h wordt bereikt, worden de
portieren automatisch vergrendeld als
deze specifieke functie is ingesteld.
Wanneer de portieren van buiten de
auto worden vergrendeld (met de
afstandsbediening), gaat led A fig. 7
enkele seconden branden en daarna
knipperen (bewakingsfunctie).
Wanneer de portieren van binnen de
auto worden vergrendeld (door te
drukken op de
knop op het
dashboard), blijft de led continu
branden.EXTRA
AFSTANDSBEDIENINGEN
AANVRAGEN
Het systeem kan maximaal 8
afstandsbedieningen herkennen. Als
een nieuwe afstandsbediening nodig is,
ga dan naar een speciaal Alfa Romeo
Servicepunt en neem een
identiteitsbewijs en de
eigendomsdocumenten van de auto
mee.BATTERIJ VAN DE
SLEUTEL MET
AFSTANDSBEDIENING
VERVANGEN
Procedure
❒druk op knop A fig. 8 en klap de
metalen baard B uit; draai de schroef
C naar
met een kleine
schroevendraaier;
❒trek de batterijhouder D naar buiten
en vervang de batterij E met
inachtneming van de juiste polariteit;
plaats de batterijhouder D weer in
de sleutel en draai schroef C naar
.
1)
7A0L0007
8A0L0008
12
WEGWIJS IN UW AUTO

BELANGRIJK
1) Druk knop B fig. 6 alleen in
wanneer de sleutel ver genoeg
van het lichaam (vooral de ogen)
en van voorwerpen die snel
beschadigen (bijvoorbeeld
kleding) is verwijderd. Laat de
sleutel niet onbeheerd achter, om
te voorkomen dat mensen, met
name kinderen, per ongeluk op de
knop drukken.
BELANGRIJK
1) Gebruikte batterijen kunnen
schadelijk zijn voor het milieu als
ze niet op de juiste wijze als afval
verwerkt worden. Ze moeten
overeenkomstig de wet in speciale
bakken gedeponeerd worden. Ze
kunnen ook ingeleverd worden
bij een speciaal Alfa Romeo
Servicepunt dat voor hun
verwerking zal zorgen.
DIEFSTALALARM
(voor bepaalde versies/markten)
Werking
Het alarm gaat onder de volgende
omstandigheden af:
❒ongeoorloofde opening van een van
de portieren of de achterklep
(omtrekbeveiliging);
❒ongeoorloofde bediening van het
contactslot (contactsleutel in de
stand MAR gedraaid);
❒bij het loskoppelen van de
accukabels;
❒beweging in de inzittendenruimte
(volumetrische beveiliging);
❒abnormale opheffing/kanteling van
het voertuig.
De inschakeling van het alarm wordt
aangegeven door een akoestisch
en een visueel signaal (het knipperen
van de richtingaanwijzers gedurende
enkele seconden). De inschakelwijzen
van het alarm kunnen variëren
naargelang de markt. Er is een
maximum aantal cycli voorzien voor de
geluidssignalen en de
alarmknipperlichten. Na verloop van dit
aantal cycli, zal het bewakingssysteem
weer normaal functioneren.BELANGRIJK De startblokkering wordt
gegarandeerd door de Alfa Romeo
CODE die deze functie automatisch
inschakelt wanneer de sleutel uit het
contactslot wordt genomen.
BELANGRIJK De werking van het
diefstalalarm kan per land verschillen.
Inschakelen
Richt, bij gesloten portieren en
achterklep en met de sleutel in de
stand STOP of verwijderd, de sleutel
met afstandsbediening op het voertuig
druk op de toets
en laat de toets los.
Bij bepaalde versies/markten laat het
systeem een geluidssignaal horen
en wordt de portiervergrendeling
ingeschakeld.

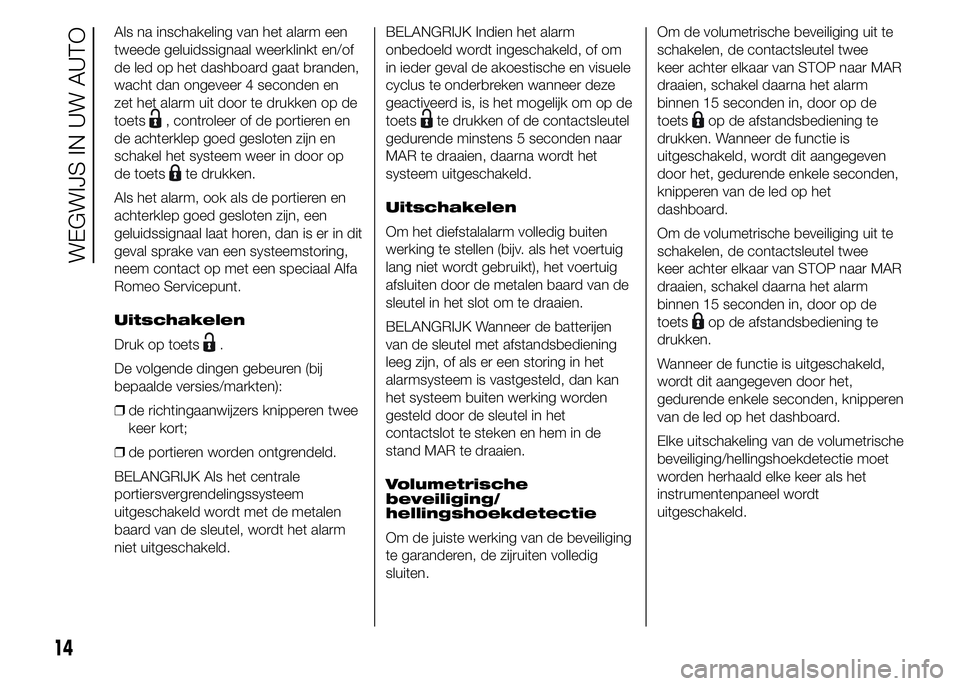

De inschakeling van het alarm wordt
voorafgegaan door een zelfdiagnose
die ongeveer 30 seconden duurt:
gedurende deze tijd knippert de led op
het dashboard met een frequentie
van ongeveer een keer per seconde.
Na de zelfdiagnose gaat de led op een
lagere frequentie knipperen (een keer
per ongeveer 3 seconden).
13

Als na inschakeling van het alarm een
tweede geluidssignaal weerklinkt en/of
de led op het dashboard gaat branden,
wacht dan ongeveer 4 seconden en
zet het alarm uit door te drukken op de
toets
, controleer of de portieren en
de achterklep goed gesloten zijn en
schakel het systeem weer in door op
de toets
te drukken.
Als het alarm, ook als de portieren en
achterklep goed gesloten zijn, een
geluidssignaal laat horen, dan is er in dit
geval sprake van een systeemstoring,
neem contact op met een speciaal Alfa
Romeo Servicepunt.
Uitschakelen
Druk op toets
.
De volgende dingen gebeuren (bij
bepaalde versies/markten):
❒de richtingaanwijzers knipperen twee
keer kort;
❒de portieren worden ontgrendeld.
BELANGRIJK Als het centrale
portiersvergrendelingssysteem
uitgeschakeld wordt met de metalen
baard van de sleutel, wordt het alarm
niet uitgeschakeld.BELANGRIJK Indien het alarm
onbedoeld wordt ingeschakeld, of om
in ieder geval de akoestische en visuele
cyclus te onderbreken wanneer deze
geactiveerd is, is het mogelijk om op de
toets
te drukken of de contactsleutel
gedurende minstens 5 seconden naar
MAR te draaien, daarna wordt het
systeem uitgeschakeld.
Uitschakelen
Om het diefstalalarm volledig buiten
werking te stellen (bijv. als het voertuig
lang niet wordt gebruikt), het voertuig
afsluiten door de metalen baard van de
sleutel in het slot om te draaien.
BELANGRIJK Wanneer de batterijen
van de sleutel met afstandsbediening
leeg zijn, of als er een storing in het
alarmsysteem is vastgesteld, dan kan
het systeem buiten werking worden
gesteld door de sleutel in het
contactslot te steken en hem in de
stand MAR te draaien.
Volumetrische
beveiliging/
hellingshoekdetectie
Om de juiste werking van de beveiliging
te garanderen, de zijruiten volledig
sluiten.Om de volumetrische beveiliging uit te
schakelen, de contactsleutel twee
keer achter elkaar van STOP naar MAR
draaien, schakel daarna het alarm
binnen 15 seconden in, door op de
toetsop de afstandsbediening te
drukken. Wanneer de functie is
uitgeschakeld, wordt dit aangegeven
door het, gedurende enkele seconden,
knipperen van de led op het
dashboard.
Om de volumetrische beveiliging uit te
schakelen, de contactsleutel twee
keer achter elkaar van STOP naar MAR
draaien, schakel daarna het alarm
binnen 15 seconden in, door op de
toets
op de afstandsbediening te
drukken.
Wanneer de functie is uitgeschakeld,
wordt dit aangegeven door het,
gedurende enkele seconden, knipperen
van de led op het dashboard.
Elke uitschakeling van de volumetrische
beveiliging/hellingshoekdetectie moet
worden herhaald elke keer als het
instrumentenpaneel wordt
uitgeschakeld.
14
WEGWIJS IN UW AUTO

CONTACTSLOT
Werking
De sleutel kan naar 3 standen worden
gedraaid fig. 9:
❒STOP: motor uit, sleutel kan
verwijderd worden; stuurkolom is
vergrendeld. Sommige elektrische
apparaten (bijv. autoradio, centrale
portiervergrendeling, alarm enz.)
kunnen blijven werken
❒MAR: rijstand. Alle elektrische
apparaten/systemen kunnen werken;
❒AVV: motor starten.
Het contactslot is voorzien van een
beveiliging: als de motor bij de eerste
poging niet aanslaat, moet de sleutel
teruggedraaid worden naar de stand
STOP om opnieuw te kunnen starten.
2) 3)
STUURSLOT
Inschakelen
Wanneer de sleutel op STOP staat, de
sleutel verwijderen en het stuurwiel
verdraaien tot het vergrendelt.
Uitschakelen
Draai het stuur enigszins en draai de
contactsleutel naar de stand MAR.
4)
5)
BELANGRIJK
2) Als er geknoeid is aan het
contactslot (bijv. een poging tot
diefstal), dan moet men het laten
controleren bij een speciaal Alfa
Romeo Servicepunt alvorens
te gaan rijden.
3) Verwijder altijd de sleutel uit het
contactslot als de auto wordt
verlaten, om te voorkomen dat
iemand per ongeluk de
bedieningselementen gebruikt.
Vergeet niet de handrem aan
te trekken. Laat kinderen nooit
zonder toezicht in de auto achter.4) Demontage-/
montagewerkzaamheden,
waarvoor wijzigingen in de
stuurinrichting of de stuurkolom
vereist zijn (bv. bij montage van
een diefstalbeveiliging) zijn ten
strengste verboden. Zulke
werkzaamheden kunnen de
prestaties van het systeem, de
garantie en de veiligheid in gevaar
brengen waardoor de auto niet
meer aan de typegoedkeuring
voldoet.
5) Verwijder de sleutel nooit terwijl
de auto rijdt. Het stuurwiel zal
automatisch vergrendeld worden
zodra eraan gedraaid wordt. Dit
geldt ook voor voertuigen die
gesleept worden.
9A0L0010
15

STOELEN
INSTELLINGEN
Verstellen in
lengterichting
(voor bepaalde versies/markten)
Trek hendel A fig. 10 omhoog en schuif
de stoel naar voren of naar achteren:
in de rijstand moeten de armen op
de rand van het stuurwiel rusten.
6) 7)
Advies van Alfa Romeo: de stoel moet
zodanig worden ingesteld dat de
volledige voetzool op het rempedaal
rust wanneer dit volledig is ingetrapt;
tegelijkertijd moet uw rechterbeen
enigszins gebogen zijn. Op die manier
kan de bestuurder, in een noodgeval,
voldoende kracht leveren om geschikte
druk op het rempedaal uit te oefenen.
Bovendien beperkt dit het risico op
beenletsel in geval van een aanrijding.
Verstelling rugleuning
(voor bepaalde versies/markten)
Trek hendel B fig. 11 omhoog en stel
tegelijkertijd de hoek van de rugleuning
in.
Vanwege de speciale sportconfiguratie
van de auto, kan de rugleuning in 3
standen worden gezet.
6) 8)2)
Advies van Alfa Romeo: de rugleuning
moet de bestuurder geschikte steun en
zijwaartse inperking in bochten bieden.
Om de juiste steun te garanderen,
moet de rugleuning zodanig worden
afgesteld dat hij bijna verticaal staat en
het volledige bovenlichaam
ondersteunt.Verstelling in de hoogte
(voor bepaalde versies/markten)
Om de ideale rijstand te verkrijgen, kan
ook de hoogte van de stoelen worden
versteld. Voor deze verstelling is gebruik
van werkplaatsapparatuur nodig: neem
contact op met een speciaal Alfa
Romeo Servicepunt.
Advies van Alfa Romeo: de stoel moet
in de laagst mogelijke stand worden
afgesteld, om optimale waarneming en
bewustzijn van de beweging van het
voertuig tijdens het rijden te verkrijgen.
Voor de hoogte van de stoel moet
altijd rekening worden gehouden met
het postuur van de bestuurder: het
optimale bewustzijn dat verkregen kan
worden door een lage rijstand mag
het zicht naar buiten vanuit het voertuig
nooit in gevaar brengen. Indien
noodzakelijk, wordt geadviseerd eerst
de hoogte van de stoel in te stellen,
voordat men zich concentreert, in de
volgende volgorde, op verstelling in de
lengte, verstelling van de hoek van
de rugleuning en tenslotte verstelling
van de stand van het stuurwiel.
10A0L0011
11A0L0117
16
WEGWIJS IN UW AUTO
