Alfa Romeo 4C 2015 Libretto Uso Manutenzione (in Italian)
Manufacturer: ALFA ROMEO, Model Year: 2015, Model line: 4C, Model: Alfa Romeo 4C 2015Pages: 207, PDF Dimensioni: 7.73 MB
Page 131 of 207

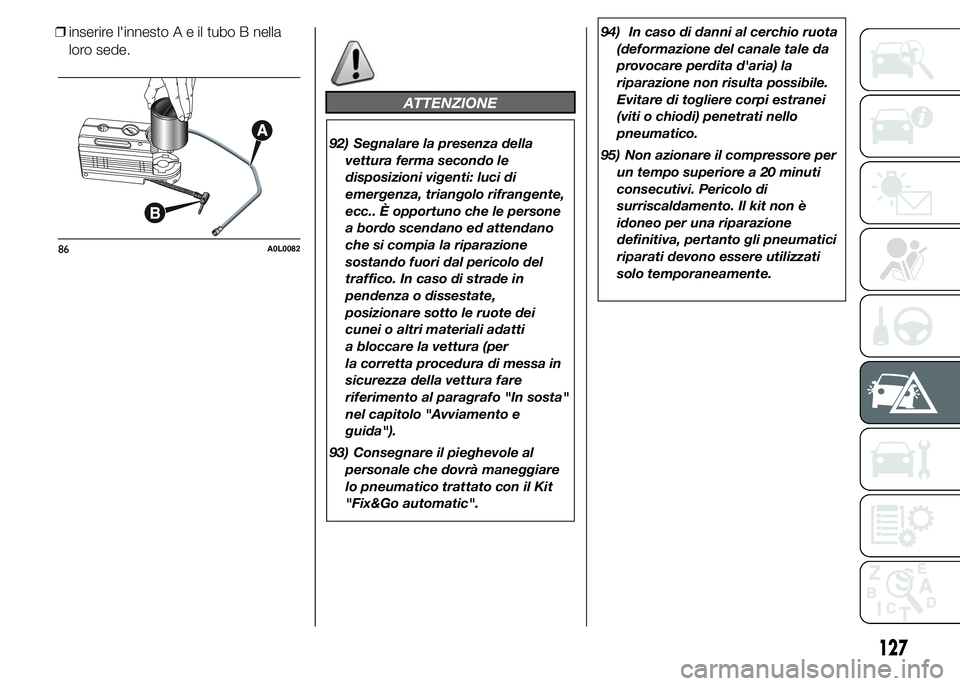

❒inserire l'innestoAeiltubo B nella
loro sede.
ATTENZIONE
92) Segnalare la presenza della
vettura ferma secondo le
disposizioni vigenti: luci di
emergenza, triangolo rifrangente,
ecc.. È opportuno che le persone
a bordo scendano ed attendano
che si compia la riparazione
sostando fuori dal pericolo del
traffico. In caso di strade in
pendenza o dissestate,
posizionare sotto le ruote dei
cunei o altri materiali adatti
a bloccare la vettura (per
la corretta procedura di messa in
sicurezza della vettura fare
riferimento al paragrafo "In sosta"
nel capitolo "Avviamento e
guida").
93) Consegnare il pieghevole al
personale che dovrà maneggiare
lo pneumatico trattato con il Kit
"Fix&Go automatic".94) In caso di danni al cerchio ruota
(deformazione del canale tale da
provocare perdita d'aria) la
riparazione non risulta possibile.
Evitare di togliere corpi estranei
(viti o chiodi) penetrati nello
pneumatico.
95) Non azionare il compressore per
un tempo superiore a 20 minuti
consecutivi. Pericolo di
surriscaldamento. Il kit non è
idoneo per una riparazione
definitiva, pertanto gli pneumatici
riparati devono essere utilizzati
solo temporaneamente.
86A0L0082
127
Page 132 of 207

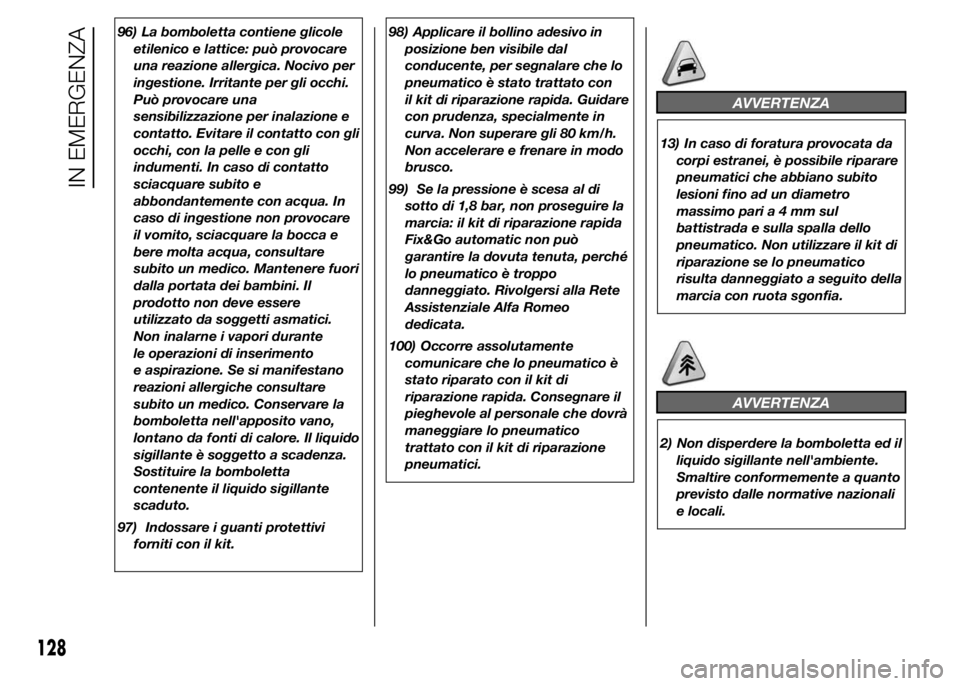

96) La bomboletta contiene glicole
etilenico e lattice: può provocare
una reazione allergica. Nocivo per
ingestione. Irritante per gli occhi.
Può provocare una
sensibilizzazione per inalazione e
contatto. Evitare il contatto con gli
occhi, con la pelle e con gli
indumenti. In caso di contatto
sciacquare subito e
abbondantemente con acqua. In
caso di ingestione non provocare
il vomito, sciacquare la bocca e
bere molta acqua, consultare
subito un medico. Mantenere fuori
dalla portata dei bambini. Il
prodotto non deve essere
utilizzato da soggetti asmatici.
Non inalarne i vapori durante
le operazioni di inserimento
e aspirazione. Se si manifestano
reazioni allergiche consultare
subito un medico. Conservare la
bomboletta nell'apposito vano,
lontano da fonti di calore. Il liquido
sigillante è soggetto a scadenza.
Sostituire la bomboletta
contenente il liquido sigillante
scaduto.
97) Indossare i guanti protettivi
forniti con il kit.98) Applicare il bollino adesivo in
posizione ben visibile dal
conducente, per segnalare che lo
pneumatico è stato trattato con
il kit di riparazione rapida. Guidare
con prudenza, specialmente in
curva. Non superare gli 80 km/h.
Non accelerare e frenare in modo
brusco.
99) Se la pressione è scesa al di
sotto di 1,8 bar, non proseguire la
marcia: il kit di riparazione rapida
Fix&Go automatic non può
garantire la dovuta tenuta, perché
lo pneumatico è troppo
danneggiato. Rivolgersi alla Rete
Assistenziale Alfa Romeo
dedicata.
100) Occorre assolutamente
comunicare che lo pneumatico è
stato riparato con il kit di
riparazione rapida. Consegnare il
pieghevole al personale che dovrà
maneggiare lo pneumatico
trattato con il kit di riparazione
pneumatici.
AVVERTENZA
13) In caso di foratura provocata da
corpi estranei, è possibile riparare
pneumatici che abbiano subito
lesioni fino ad un diametro
massimo paria4mmsul
battistrada e sulla spalla dello
pneumatico. Non utilizzare il kit di
riparazione se lo pneumatico
risulta danneggiato a seguito della
marcia con ruota sgonfia.
AVVERTENZA
2) Non disperdere la bomboletta ed il
liquido sigillante nell'ambiente.
Smaltire conformemente a quanto
previsto dalle normative nazionali
e locali.
128
IN EMERGENZA
Page 133 of 207

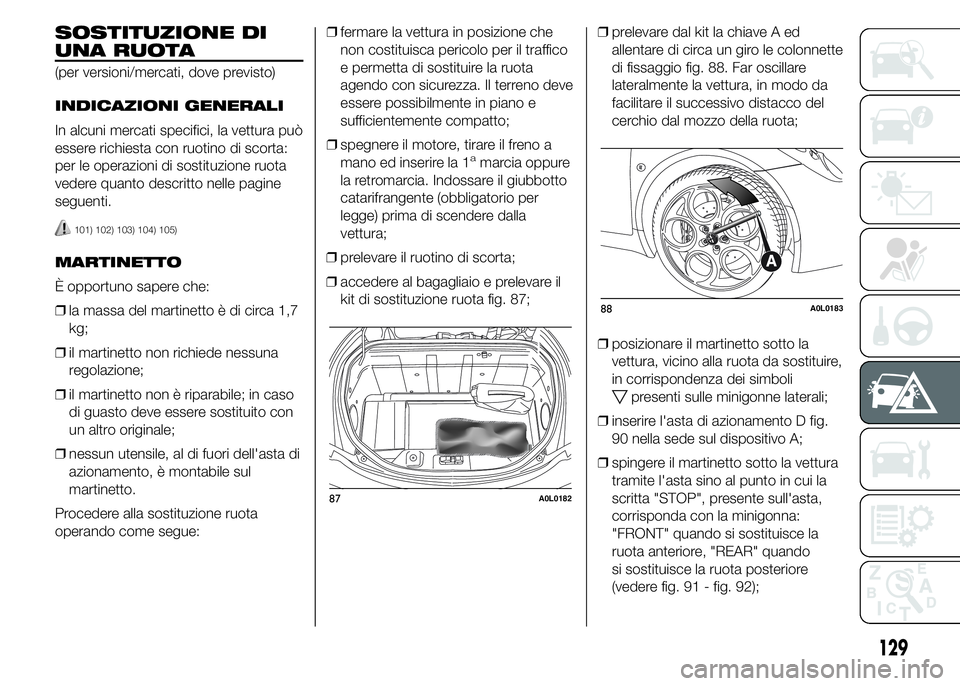

SOSTITUZIONE DI
UNA RUOTA
(per versioni/mercati, dove previsto)
INDICAZIONI GENERALI
In alcuni mercati specifici, la vettura può
essere richiesta con ruotino di scorta:
per le operazioni di sostituzione ruota
vedere quanto descritto nelle pagine
seguenti.
101) 102) 103) 104) 105)
MARTINETTO
È opportuno sapere che:
❒la massa del martinetto è di circa 1,7
kg;
❒il martinetto non richiede nessuna
regolazione;
❒il martinetto non è riparabile; in caso
di guasto deve essere sostituito con
un altro originale;
❒nessun utensile, al di fuori dell'asta di
azionamento, è montabile sul
martinetto.
Procedere alla sostituzione ruota
operando come segue:❒fermare la vettura in posizione che
non costituisca pericolo per il traffico
e permetta di sostituire la ruota
agendo con sicurezza. Il terreno deve
essere possibilmente in piano e
sufficientemente compatto;
❒spegnere il motore, tirare il freno a
mano ed inserire la 1
amarcia oppure
la retromarcia. Indossare il giubbotto
catarifrangente (obbligatorio per
legge) prima di scendere dalla
vettura;
❒prelevare il ruotino di scorta;
❒accedere al bagagliaio e prelevare il
kit di sostituzione ruota fig. 87;❒prelevare dal kit la chiave A ed
allentare di circa un giro le colonnette
di fissaggio fig. 88. Far oscillare
lateralmente la vettura, in modo da
facilitare il successivo distacco del
cerchio dal mozzo della ruota;
❒posizionare il martinetto sotto la
vettura, vicino alla ruota da sostituire,
in corrispondenza dei simboli
presenti sulle minigonne laterali;
❒inserire l'asta di azionamento D fig.
90 nella sede sul dispositivo A;
❒spingere il martinetto sotto la vettura
tramite l'asta sino al punto in cui la
scritta "STOP", presente sull'asta,
corrisponda con la minigonna:
"FRONT" quando si sostituisce la
ruota anteriore, "REAR" quando
si sostituisce la ruota posteriore
(vedere fig. 91 - fig. 92);
87A0L0182
88A0L0183
129
Page 134 of 207

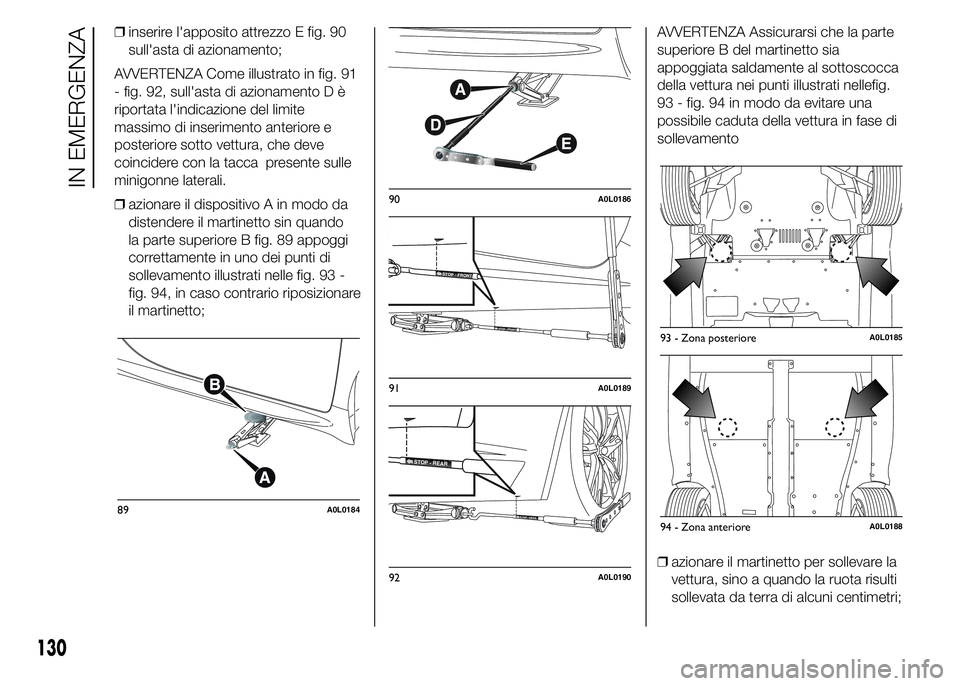

❒inserire l'apposito attrezzo E fig. 90
sull'asta di azionamento;
AVVERTENZA Come illustrato in fig. 91
- fig. 92, sull'asta di azionamento D è
riportata l'indicazione del limite
massimo di inserimento anteriore e
posteriore sotto vettura, che deve
coincidere con la tacca presente sulle
minigonne laterali.
❒azionare il dispositivo A in modo da
distendere il martinetto sin quando
la parte superiore B fig. 89 appoggi
correttamente in uno dei punti di
sollevamento illustrati nelle fig. 93 -
fig. 94, in caso contrario riposizionare
il martinetto;AVVERTENZA Assicurarsi che la parte
superiore B del martinetto sia
appoggiata saldamente al sottoscocca
della vettura nei punti illustrati nellefig.
93 - fig. 94 in modo da evitare una
possibile caduta della vettura in fase di
sollevamento
❒azionare il martinetto per sollevare la
vettura, sino a quando la ruota risulti
sollevata da terra di alcuni centimetri;
89A0L0184
90A0L0186
STOP - FRONT
STOP - FRONT
91A0L0189
STOP - REAR
STOP - REAR
92A0L0190
93 - Zona posterioreA0L0185
94 - Zona anterioreA0L0188
130
IN EMERGENZA
Page 135 of 207

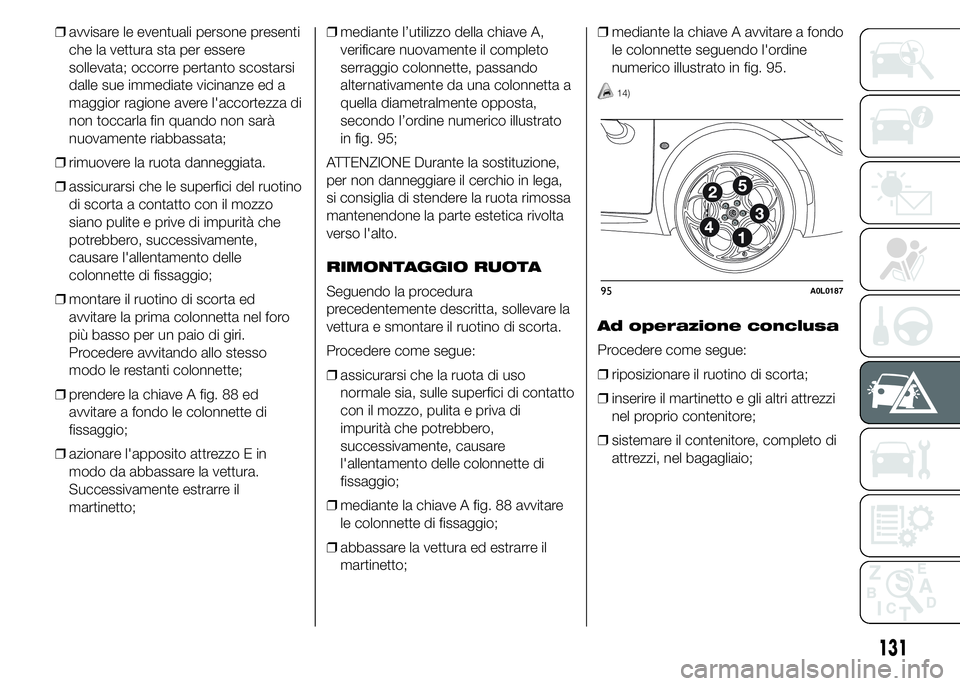

❒avvisare le eventuali persone presenti
che la vettura sta per essere
sollevata; occorre pertanto scostarsi
dalle sue immediate vicinanze ed a
maggior ragione avere l'accortezza di
non toccarla fin quando non sarà
nuovamente riabbassata;
❒rimuovere la ruota danneggiata.
❒assicurarsi che le superfici del ruotino
di scorta a contatto con il mozzo
siano pulite e prive di impurità che
potrebbero, successivamente,
causare l'allentamento delle
colonnette di fissaggio;
❒montare il ruotino di scorta ed
avvitare la prima colonnetta nel foro
più basso per un paio di giri.
Procedere avvitando allo stesso
modo le restanti colonnette;
❒prendere la chiave A fig. 88 ed
avvitare a fondo le colonnette di
fissaggio;
❒azionare l'apposito attrezzo E in
modo da abbassare la vettura.
Successivamente estrarre il
martinetto;❒mediante l’utilizzo della chiave A,
verificare nuovamente il completo
serraggio colonnette, passando
alternativamente da una colonnetta a
quella diametralmente opposta,
secondo l’ordine numerico illustrato
in fig. 95;
ATTENZIONE Durante la sostituzione,
per non danneggiare il cerchio in lega,
si consiglia di stendere la ruota rimossa
mantenendone la parte estetica rivolta
verso l'alto.
RIMONTAGGIO RUOTA
Seguendo la procedura
precedentemente descritta, sollevare la
vettura e smontare il ruotino di scorta.
Procedere come segue:
❒assicurarsi che la ruota di uso
normale sia, sulle superfici di contatto
con il mozzo, pulita e priva di
impurità che potrebbero,
successivamente, causare
l'allentamento delle colonnette di
fissaggio;
❒mediante la chiave A fig. 88 avvitare
le colonnette di fissaggio;
❒abbassare la vettura ed estrarre il
martinetto;❒mediante la chiave A avvitare a fondo
le colonnette seguendo l'ordine
numerico illustrato in fig. 95.
14)
Ad operazione conclusa
Procedere come segue:
❒riposizionare il ruotino di scorta;
❒inserire il martinetto e gli altri attrezzi
nel proprio contenitore;
❒sistemare il contenitore, completo di
attrezzi, nel bagagliaio;
95A0L0187
131
Page 136 of 207

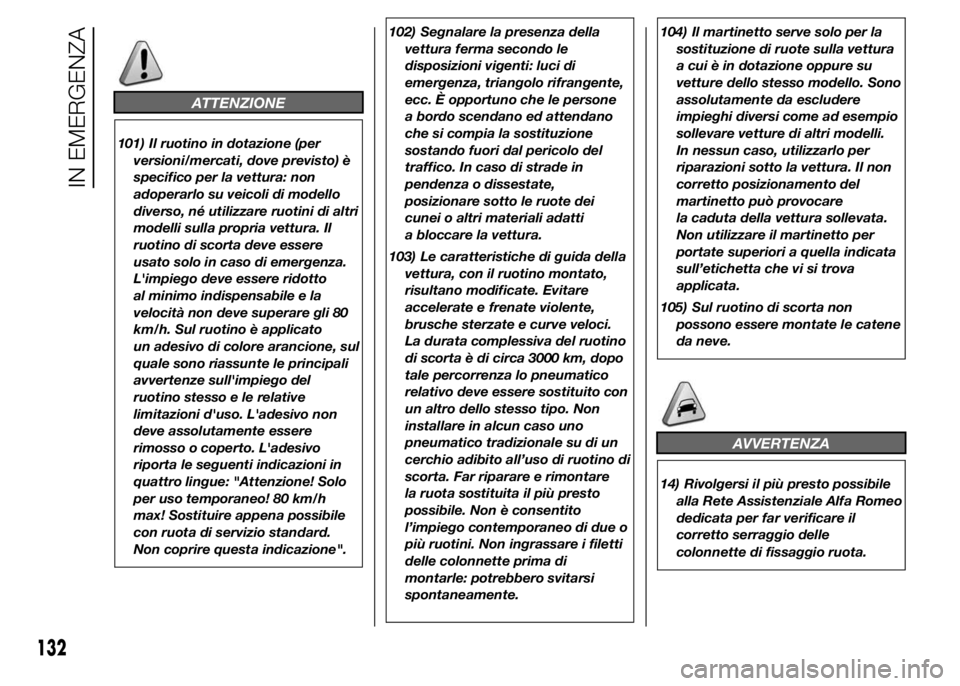

ATTENZIONE
101) Il ruotino in dotazione (per
versioni/mercati, dove previsto) è
specifico per la vettura: non
adoperarlo su veicoli di modello
diverso, né utilizzare ruotini di altri
modelli sulla propria vettura. Il
ruotino di scorta deve essere
usato solo in caso di emergenza.
L'impiego deve essere ridotto
al minimo indispensabile e la
velocità non deve superare gli 80
km/h. Sul ruotino è applicato
un adesivo di colore arancione, sul
quale sono riassunte le principali
avvertenze sull'impiego del
ruotino stesso e le relative
limitazioni d'uso. L'adesivo non
deve assolutamente essere
rimosso o coperto. L'adesivo
riporta le seguenti indicazioni in
quattro lingue: "Attenzione! Solo
per uso temporaneo! 80 km/h
max! Sostituire appena possibile
con ruota di servizio standard.
Non coprire questa indicazione".102) Segnalare la presenza della
vettura ferma secondo le
disposizioni vigenti: luci di
emergenza, triangolo rifrangente,
ecc. È opportuno che le persone
a bordo scendano ed attendano
che si compia la sostituzione
sostando fuori dal pericolo del
traffico. In caso di strade in
pendenza o dissestate,
posizionare sotto le ruote dei
cunei o altri materiali adatti
a bloccare la vettura.
103) Le caratteristiche di guida della
vettura, con il ruotino montato,
risultano modificate. Evitare
accelerate e frenate violente,
brusche sterzate e curve veloci.
La durata complessiva del ruotino
di scorta è di circa 3000 km, dopo
tale percorrenza lo pneumatico
relativo deve essere sostituito con
un altro dello stesso tipo. Non
installare in alcun caso uno
pneumatico tradizionale su di un
cerchio adibito all’uso di ruotino di
scorta. Far riparare e rimontare
la ruota sostituita il più presto
possibile. Non è consentito
l’impiego contemporaneo di due o
più ruotini. Non ingrassare i filetti
delle colonnette prima di
montarle: potrebbero svitarsi
spontaneamente.104) Il martinetto serve solo per la
sostituzione di ruote sulla vettura
a cui è in dotazione oppure su
vetture dello stesso modello. Sono
assolutamente da escludere
impieghi diversi come ad esempio
sollevare vetture di altri modelli.
In nessun caso, utilizzarlo per
riparazioni sotto la vettura. Il non
corretto posizionamento del
martinetto può provocare
la caduta della vettura sollevata.
Non utilizzare il martinetto per
portate superiori a quella indicata
sull’etichetta che vi si trova
applicata.
105) Sul ruotino di scorta non
possono essere montate le catene
da neve.
AVVERTENZA
14) Rivolgersi il più presto possibile
alla Rete Assistenziale Alfa Romeo
dedicata per far verificare il
corretto serraggio delle
colonnette di fissaggio ruota.
132
IN EMERGENZA
Page 137 of 207

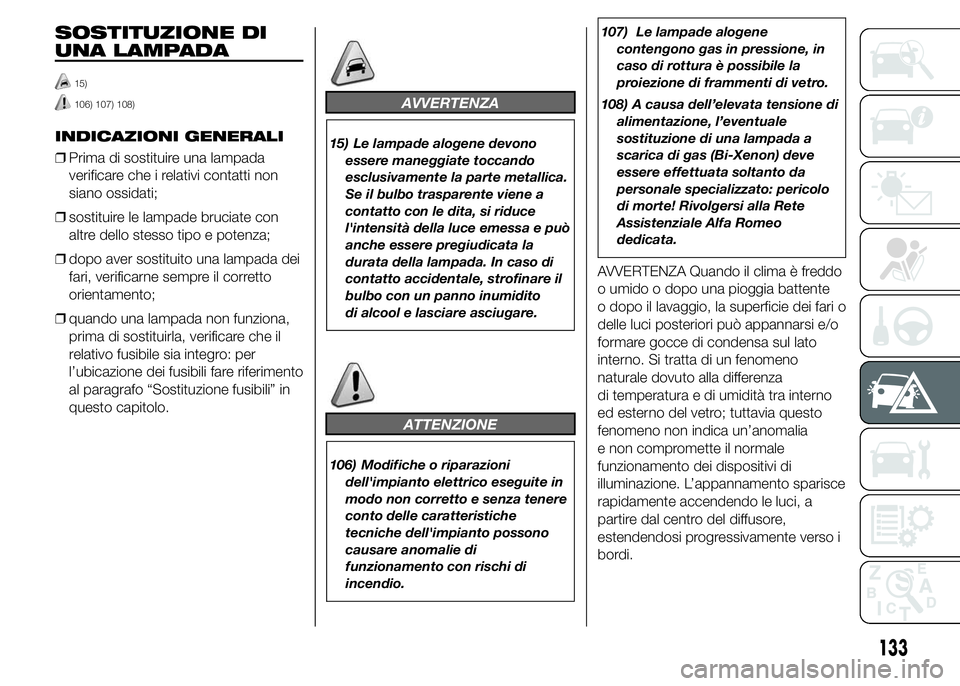

SOSTITUZIONE DI
UNA LAMPADA
15)
106) 107) 108)
INDICAZIONI GENERALI
❒Prima di sostituire una lampada
verificare che i relativi contatti non
siano ossidati;
❒sostituire le lampade bruciate con
altre dello stesso tipo e potenza;
❒dopo aver sostituito una lampada dei
fari, verificarne sempre il corretto
orientamento;
❒quando una lampada non funziona,
prima di sostituirla, verificare che il
relativo fusibile sia integro: per
l’ubicazione dei fusibili fare riferimento
al paragrafo “Sostituzione fusibili” in
questo capitolo.
AVVERTENZA
15) Le lampade alogene devono
essere maneggiate toccando
esclusivamente la parte metallica.
Se il bulbo trasparente viene a
contatto con le dita, si riduce
l'intensità della luce emessa e può
anche essere pregiudicata la
durata della lampada. In caso di
contatto accidentale, strofinare il
bulbo con un panno inumidito
di alcool e lasciare asciugare.
ATTENZIONE
106) Modifiche o riparazioni
dell'impianto elettrico eseguite in
modo non corretto e senza tenere
conto delle caratteristiche
tecniche dell'impianto possono
causare anomalie di
funzionamento con rischi di
incendio.107) Le lampade alogene
contengono gas in pressione, in
caso di rottura è possibile la
proiezione di frammenti di vetro.
108) A causa dell’elevata tensione di
alimentazione, l’eventuale
sostituzione di una lampada a
scarica di gas (Bi-Xenon) deve
essere effettuata soltanto da
personale specializzato: pericolo
di morte! Rivolgersi alla Rete
Assistenziale Alfa Romeo
dedicata.
AVVERTENZA Quando il clima è freddo
o umido o dopo una pioggia battente
o dopo il lavaggio, la superficie dei fari o
delle luci posteriori può appannarsi e/o
formare gocce di condensa sul lato
interno. Si tratta di un fenomeno
naturale dovuto alla differenza
di temperatura e di umidità tra interno
ed esterno del vetro; tuttavia questo
fenomeno non indica un’anomalia
e non compromette il normale
funzionamento dei dispositivi di
illuminazione. L’appannamento sparisce
rapidamente accendendo le luci, a
partire dal centro del diffusore,
estendendosi progressivamente verso i
bordi.
133
Page 138 of 207

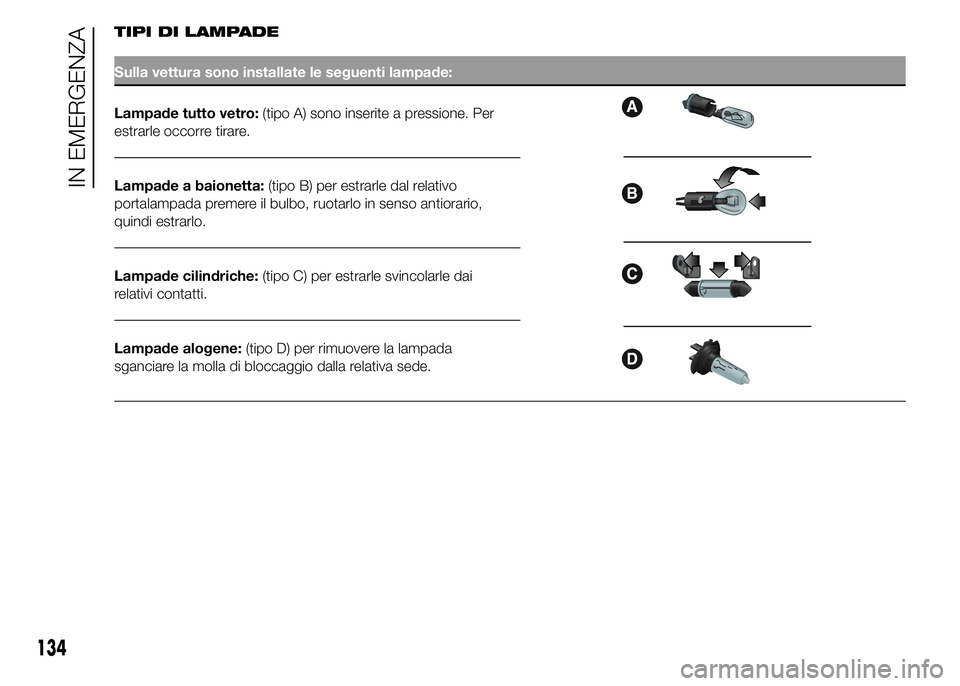

TIPI DI LAMPADE
Sulla vettura sono installate le seguenti lampade:
Lampade tutto vetro:(tipo A) sono inserite a pressione. Per
estrarle occorre tirare.
Lampade a baionetta:(tipo B) per estrarle dal relativo
portalampada premere il bulbo, ruotarlo in senso antiorario,
quindi estrarlo.
Lampade cilindriche:(tipo C) per estrarle svincolarle dai
relativi contatti.
Lampade alogene:(tipo D) per rimuovere la lampada
sganciare la molla di bloccaggio dalla relativa sede.
134
IN EMERGENZA
Page 139 of 207

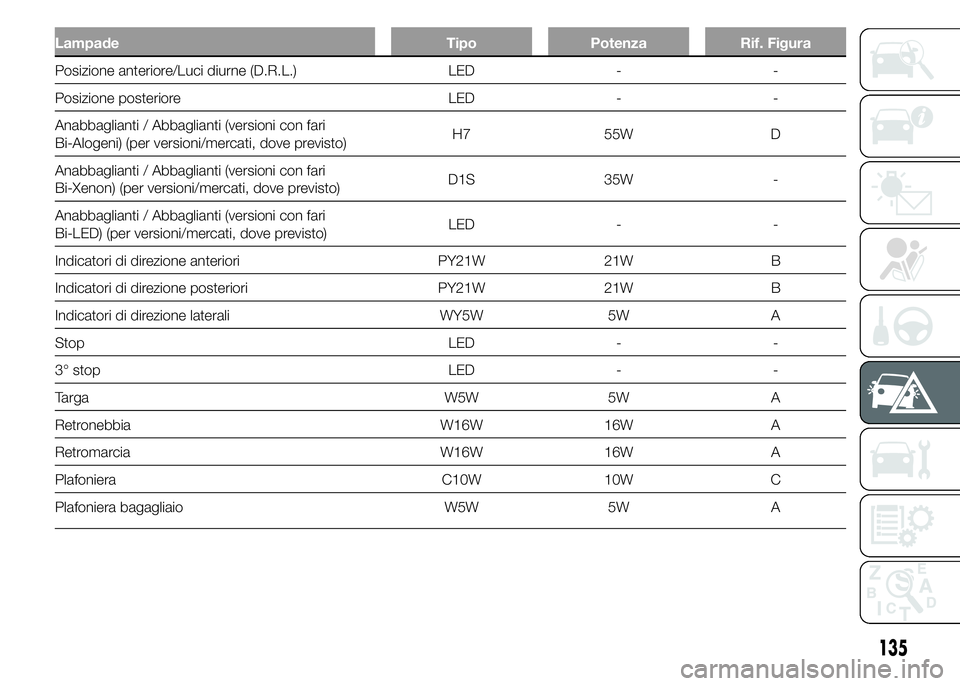

Lampade Tipo Potenza Rif. Figura
Posizione anteriore/Luci diurne (D.R.L.) LED - -
Posizione posteriore LED - -
Anabbaglianti / Abbaglianti (versioni con fari
Bi-Alogeni) (per versioni/mercati, dove previsto)H7 55W D
Anabbaglianti / Abbaglianti (versioni con fari
Bi-Xenon) (per versioni/mercati, dove previsto)D1S 35W -
Anabbaglianti / Abbaglianti (versioni con fari
Bi-LED) (per versioni/mercati, dove previsto)LED - -
Indicatori di direzione anteriori PY21W 21W B
Indicatori di direzione posteriori PY21W 21W B
Indicatori di direzione laterali WY5W 5W A
Stop LED - -
3° stop LED - -
Targa W5W 5W A
Retronebbia W16W 16W A
Retromarcia W16W 16W A
Plafoniera C10W 10W C
Plafoniera bagagliaio W5W 5W A
135
Page 140 of 207

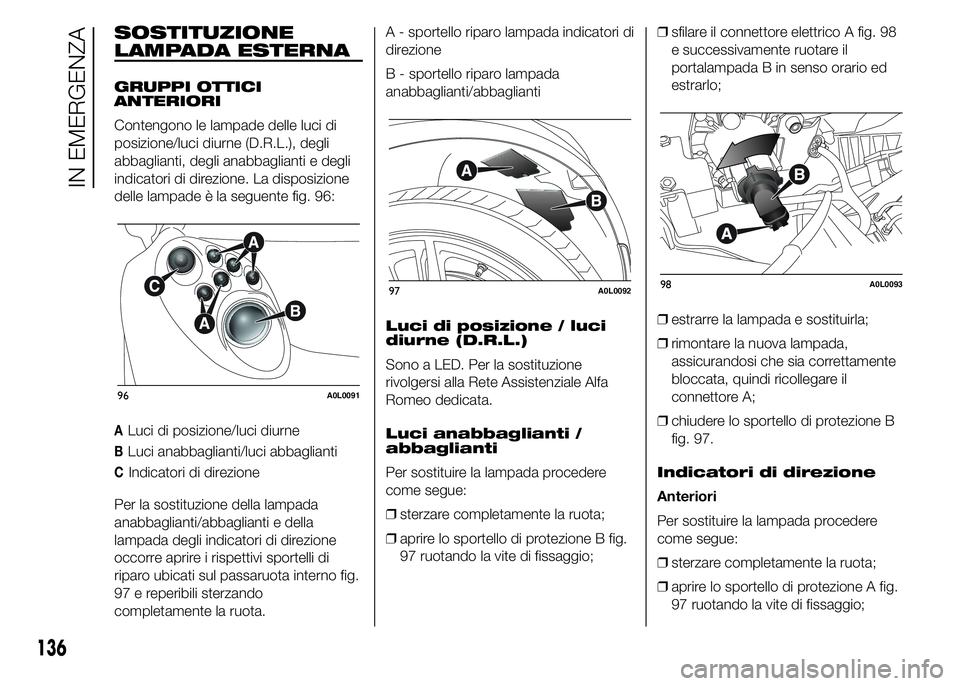

SOSTITUZIONE
LAMPADA ESTERNA
GRUPPI OTTICI
ANTERIORI
Contengono le lampade delle luci di
posizione/luci diurne (D.R.L.), degli
abbaglianti, degli anabbaglianti e degli
indicatori di direzione. La disposizione
delle lampade è la seguente fig. 96:
ALuci di posizione/luci diurne
BLuci anabbaglianti/luci abbaglianti
CIndicatori di direzione
Per la sostituzione della lampada
anabbaglianti/abbaglianti e della
lampada degli indicatori di direzione
occorre aprire i rispettivi sportelli di
riparo ubicati sul passaruota interno fig.
97 e reperibili sterzando
completamente la ruota.A - sportello riparo lampada indicatori di
direzione
B - sportello riparo lampada
anabbaglianti/abbaglianti
Luci di posizione / luci
diurne (D.R.L.)
Sono a LED. Per la sostituzione
rivolgersi alla Rete Assistenziale Alfa
Romeo dedicata.
Luci anabbaglianti /
abbaglianti
Per sostituire la lampada procedere
come segue:
❒sterzare completamente la ruota;
❒aprire lo sportello di protezione B fig.
97 ruotando la vite di fissaggio;❒sfilare il connettore elettrico A fig. 98
e successivamente ruotare il
portalampada B in senso orario ed
estrarlo;
❒estrarre la lampada e sostituirla;
❒rimontare la nuova lampada,
assicurandosi che sia correttamente
bloccata, quindi ricollegare il
connettore A;
❒chiudere lo sportello di protezione B
fig. 97.
Indicatori di direzione
Anteriori
Per sostituire la lampada procedere
come segue:
❒sterzare completamente la ruota;
❒aprire lo sportello di protezione A fig.
97 ruotando la vite di fissaggio;
96A0L0091
97A0L009298A0L0093
136
IN EMERGENZA
