Page 71 of 207

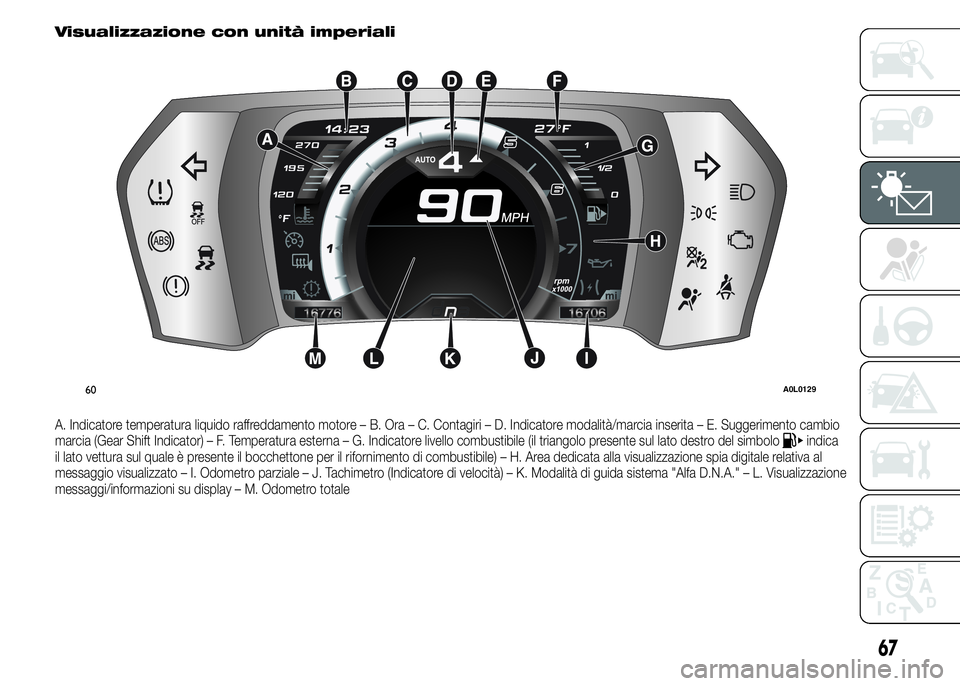

Visualizzazione con unità imperiali
A. Indicatore temperatura liquido raffreddamento motore – B. Ora – C. Contagiri – D. Indicatore modalità/marcia inserita – E. Suggerimento cambio
marcia (Gear Shift Indicator) – F. Temperatura esterna – G. Indicatore livello combustibile (il triangolo presente sul lato destro del simboloindica
il lato vettura sul quale è presente il bocchettone per il rifornimento di combustibile) – H. Area dedicata alla visualizzazione spia digitale relativa al
messaggio visualizzato – I. Odometro parziale – J. Tachimetro (Indicatore di velocità) – K. Modalità di guida sistema "Alfa D.N.A." – L. Visualizzazione
messaggi/informazioni su display – M. Odometro totale
60A0L0129
67

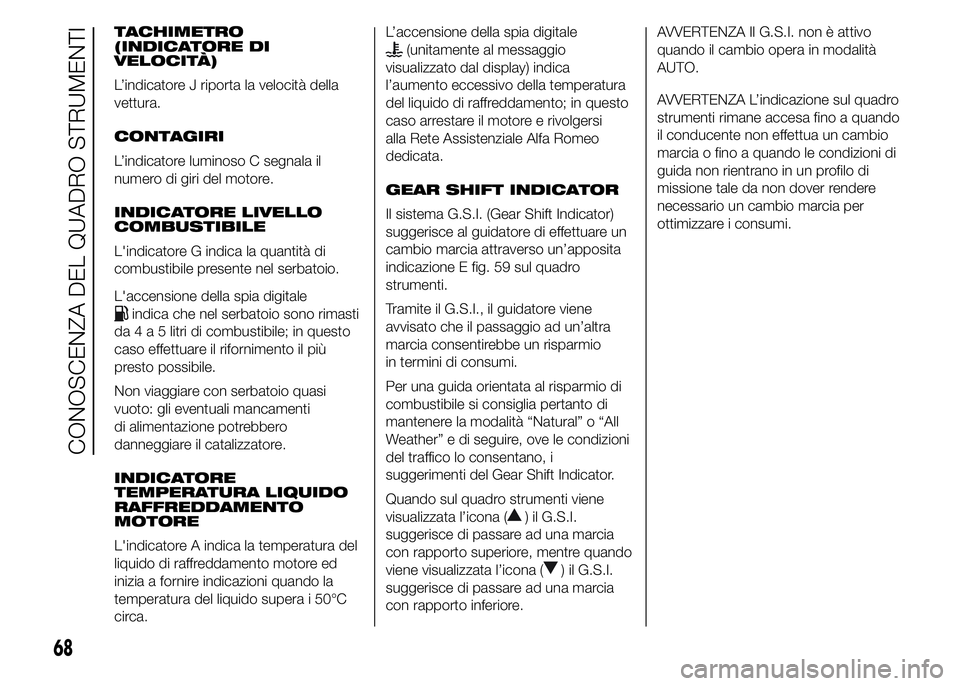

Page 72 of 207
TACHIMETRO
(INDICATORE DI
VELOCITÀ)
L’indicatore J riporta la velocità della
vettura.
CONTAGIRI
L’indicatore luminoso C segnala il
numero di giri del motore.
INDICATORE LIVELLO
COMBUSTIBILE
L'indicatore G indica la quantità di
combustibile presente nel serbatoio.
L'accensione della spia digitale
indica che nel serbatoio sono rimasti
da4a5litri di combustibile; in questo
caso effettuare il rifornimento il più
presto possibile.
Non viaggiare con serbatoio quasi
vuoto: gli eventuali mancamenti
di alimentazione potrebbero
danneggiare il catalizzatore.
INDICATORE
TEMPERATURA LIQUIDO
RAFFREDDAMENTO
MOTORE
L'indicatore A indica la temperatura del
liquido di raffreddamento motore ed
inizia a fornire indicazioni quando la
temperatura del liquido supera i 50°C
circa.L’accensione della spia digitale
(unitamente al messaggio
visualizzato dal display) indica
l’aumento eccessivo della temperatura
del liquido di raffreddamento; in questo
caso arrestare il motore e rivolgersi
alla Rete Assistenziale Alfa Romeo
dedicata.
GEAR SHIFT INDICATOR
Il sistema G.S.I. (Gear Shift Indicator)
suggerisce al guidatore di effettuare un
cambio marcia attraverso un’apposita
indicazione E fig. 59 sul quadro
strumenti.
Tramite il G.S.I., il guidatore viene
avvisato che il passaggio ad un’altra
marcia consentirebbe un risparmio
in termini di consumi.
Per una guida orientata al risparmio di
combustibile si consiglia pertanto di
mantenere la modalità “Natural” o “All
Weather” e di seguire, ove le condizioni
del traffico lo consentano, i
suggerimenti del Gear Shift Indicator.
Quando sul quadro strumenti viene
visualizzata l’icona (
) il G.S.I.
suggerisce di passare ad una marcia
con rapporto superiore, mentre quando
viene visualizzata l’icona (
) il G.S.I.
suggerisce di passare ad una marcia
con rapporto inferiore.AVVERTENZA Il G.S.I. non è attivo
quando il cambio opera in modalità
AUTO.
AVVERTENZA L’indicazione sul quadro
strumenti rimane accesa fino a quando
il conducente non effettua un cambio
marcia o fino a quando le condizioni di
guida non rientrano in un profilo di
missione tale da non dover rendere
necessario un cambio marcia per
ottimizzare i consumi.
68
CONOSCENZA DEL QUADRO STRUMENTI
Page 73 of 207

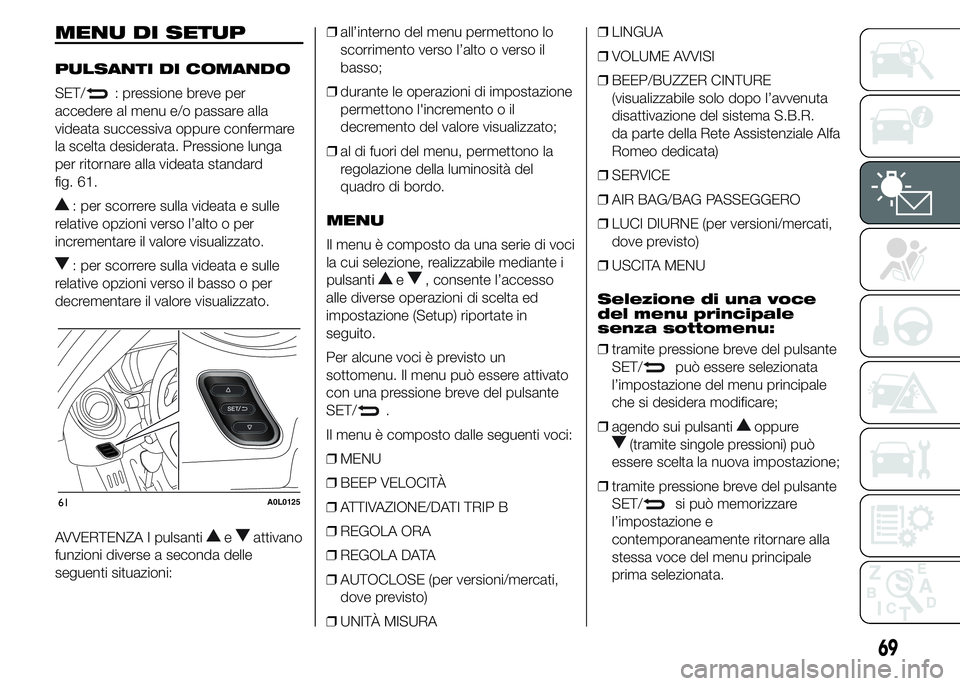

MENU DI SETUP
PULSANTI DI COMANDO
SET/
: pressione breve per
accedere al menu e/o passare alla
videata successiva oppure confermare
la scelta desiderata. Pressione lunga
per ritornare alla videata standard
fig. 61.
: per scorrere sulla videata e sulle
relative opzioni verso l’alto o per
incrementare il valore visualizzato.
: per scorrere sulla videata e sulle
relative opzioni verso il basso o per
decrementare il valore visualizzato.
AVVERTENZA I pulsanti
eattivano
funzioni diverse a seconda delle
seguenti situazioni:❒all’interno del menu permettono lo
scorrimento verso l’alto o verso il
basso;
❒durante le operazioni di impostazione
permettono l'incremento o il
decremento del valore visualizzato;
❒al di fuori del menu, permettono la
regolazione della luminosità del
quadro di bordo.
MENU
Il menu è composto da una serie di voci
la cui selezione, realizzabile mediante i
pulsanti
e, consente l’accesso
alle diverse operazioni di scelta ed
impostazione (Setup) riportate in
seguito.
Per alcune voci è previsto un
sottomenu. Il menu può essere attivato
con una pressione breve del pulsante
SET/
.
Il menu è composto dalle seguenti voci:
❒MENU
❒BEEP VELOCITÀ
❒ATTIVAZIONE/DATI TRIP B
❒REGOLA ORA
❒REGOLA DATA
❒AUTOCLOSE (per versioni/mercati,
dove previsto)
❒UNITÀ MISURA❒LINGUA
❒VOLUME AVVISI
❒BEEP/BUZZER CINTURE
(visualizzabile solo dopo l’avvenuta
disattivazione del sistema S.B.R.
da parte della Rete Assistenziale Alfa
Romeo dedicata)
❒SERVICE
❒AIR BAG/BAG PASSEGGERO
❒LUCI DIURNE (per versioni/mercati,
dove previsto)
❒USCITA MENU
Selezione di una voce
del menu principale
senza sottomenu:
❒tramite pressione breve del pulsante
SET/
può essere selezionata
l’impostazione del menu principale
che si desidera modificare;
❒agendo sui pulsanti
oppure
(tramite singole pressioni) può
essere scelta la nuova impostazione;
❒tramite pressione breve del pulsante
SET/
si può memorizzare
l’impostazione e
contemporaneamente ritornare alla
stessa voce del menu principale
prima selezionata.61A0L0125
69

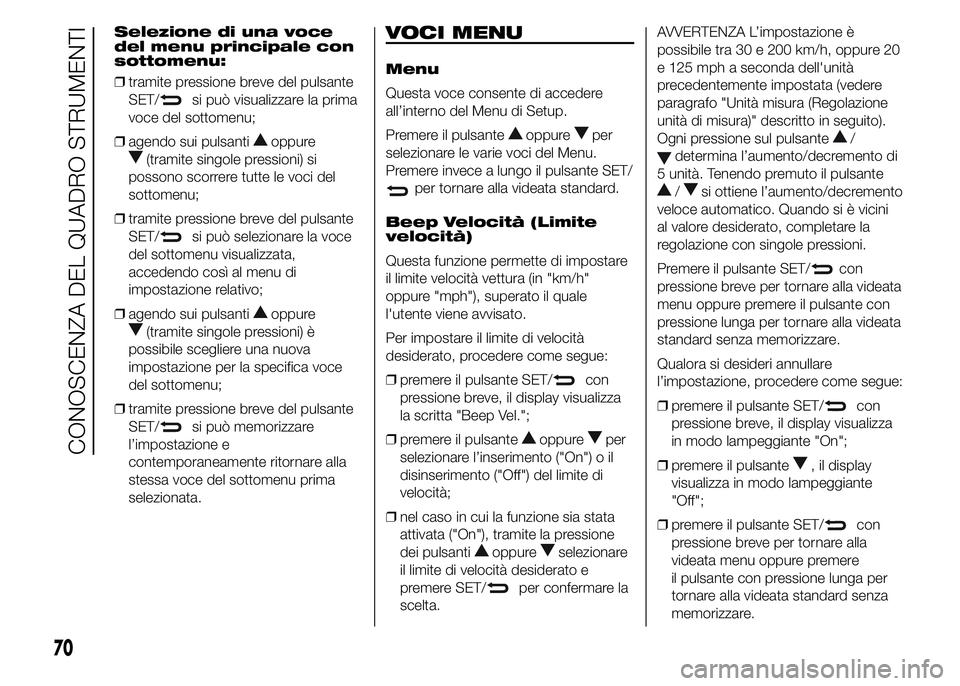

Page 74 of 207
Selezione di una voce
del menu principale con
sottomenu:
❒tramite pressione breve del pulsante
SET/
si può visualizzare la prima
voce del sottomenu;
❒agendo sui pulsanti
oppure
(tramite singole pressioni) si
possono scorrere tutte le voci del
sottomenu;
❒tramite pressione breve del pulsante
SET/
si può selezionare la voce
del sottomenu visualizzata,
accedendo così al menu di
impostazione relativo;
❒agendo sui pulsanti
oppure
(tramite singole pressioni) è
possibile scegliere una nuova
impostazione per la specifica voce
del sottomenu;
❒tramite pressione breve del pulsante
SET/
si può memorizzare
l’impostazione e
contemporaneamente ritornare alla
stessa voce del sottomenu prima
selezionata.
VOCI MENU
Menu
Questa voce consente di accedere
all’interno del Menu di Setup.
Premere il pulsante
oppureper
selezionare le varie voci del Menu.
Premere invece a lungo il pulsante SET/
per tornare alla videata standard.
Beep Velocità (Limite
velocità)
Questa funzione permette di impostare
il limite velocità vettura (in "km/h"
oppure "mph"), superato il quale
l'utente viene avvisato.
Per impostare il limite di velocità
desiderato, procedere come segue:
❒premere il pulsante SET/
con
pressione breve, il display visualizza
la scritta "Beep Vel.";
❒premere il pulsante
oppureper
selezionare l’inserimento ("On") o il
disinserimento ("Off") del limite di
velocità;
❒nel caso in cui la funzione sia stata
attivata ("On"), tramite la pressione
dei pulsanti
oppureselezionare
il limite di velocità desiderato e
premere SET/
per confermare la
scelta.AVVERTENZA L’impostazione è
possibile tra 30 e 200 km/h, oppure 20
e 125 mph a seconda dell'unità
precedentemente impostata (vedere
paragrafo "Unità misura (Regolazione
unità di misura)" descritto in seguito).
Ogni pressione sul pulsante
/
determina l’aumento/decremento di
5 unità. Tenendo premuto il pulsante
/si ottiene l’aumento/decremento
veloce automatico. Quando si è vicini
al valore desiderato, completare la
regolazione con singole pressioni.
Premere il pulsante SET/
con
pressione breve per tornare alla videata
menu oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Qualora si desideri annullare
l’impostazione, procedere come segue:
❒premere il pulsante SET/
con
pressione breve, il display visualizza
in modo lampeggiante "On";
❒premere il pulsante
, il display
visualizza in modo lampeggiante
"Off";
❒premere il pulsante SET/
con
pressione breve per tornare alla
videata menu oppure premere
il pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.
70
CONOSCENZA DEL QUADRO STRUMENTI

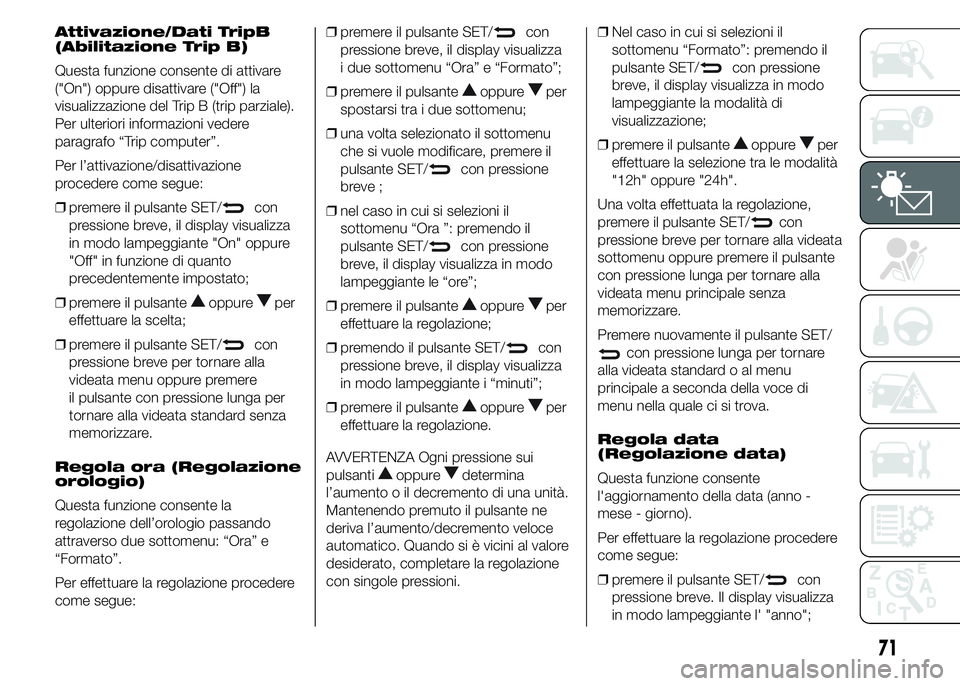

Page 75 of 207
Attivazione/Dati TripB
(Abilitazione Trip B)
Questa funzione consente di attivare
("On") oppure disattivare ("Off") la
visualizzazione del Trip B (trip parziale).
Per ulteriori informazioni vedere
paragrafo “Trip computer”.
Per l’attivazione/disattivazione
procedere come segue:
❒premere il pulsante SET/
con
pressione breve, il display visualizza
in modo lampeggiante "On" oppure
"Off" in funzione di quanto
precedentemente impostato;
❒premere il pulsante
oppureper
effettuare la scelta;
❒premere il pulsante SET/
con
pressione breve per tornare alla
videata menu oppure premere
il pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.
Regola ora (Regolazione
orologio)
Questa funzione consente la
regolazione dell’orologio passando
attraverso due sottomenu: “Ora” e
“Formato”.
Per effettuare la regolazione procedere
come segue:❒premere il pulsante SET/
con
pressione breve, il display visualizza
i due sottomenu “Ora” e “Formato”;
❒premere il pulsante
oppureper
spostarsi tra i due sottomenu;
❒una volta selezionato il sottomenu
che si vuole modificare, premere il
pulsante SET/
con pressione
breve ;
❒nel caso in cui si selezioni il
sottomenu “Ora ”: premendo il
pulsante SET/
con pressione
breve, il display visualizza in modo
lampeggiante le “ore”;
❒premere il pulsante
oppureper
effettuare la regolazione;
❒premendo il pulsante SET/
con
pressione breve, il display visualizza
in modo lampeggiante i “minuti”;
❒premere il pulsante
oppureper
effettuare la regolazione.
AVVERTENZA Ogni pressione sui
pulsanti
oppuredetermina
l’aumento o il decremento di una unità.
Mantenendo premuto il pulsante ne
deriva l’aumento/decremento veloce
automatico. Quando si è vicini al valore
desiderato, completare la regolazione
con singole pressioni.❒Nel caso in cui si selezioni il
sottomenu “Formato”: premendo il
pulsante SET/
con pressione
breve, il display visualizza in modo
lampeggiante la modalità di
visualizzazione;
❒premere il pulsante
oppureper
effettuare la selezione tra le modalità
"12h" oppure "24h".
Una volta effettuata la regolazione,
premere il pulsante SET/
con
pressione breve per tornare alla videata
sottomenu oppure premere il pulsante
con pressione lunga per tornare alla
videata menu principale senza
memorizzare.
Premere nuovamente il pulsante SET/
con pressione lunga per tornare
alla videata standard o al menu
principale a seconda della voce di
menu nella quale ci si trova.
Regola data
(Regolazione data)
Questa funzione consente
l'aggiornamento della data (anno -
mese - giorno).
Per effettuare la regolazione procedere
come segue:
❒premere il pulsante SET/
con
pressione breve. Il display visualizza
in modo lampeggiante l' "anno";
71

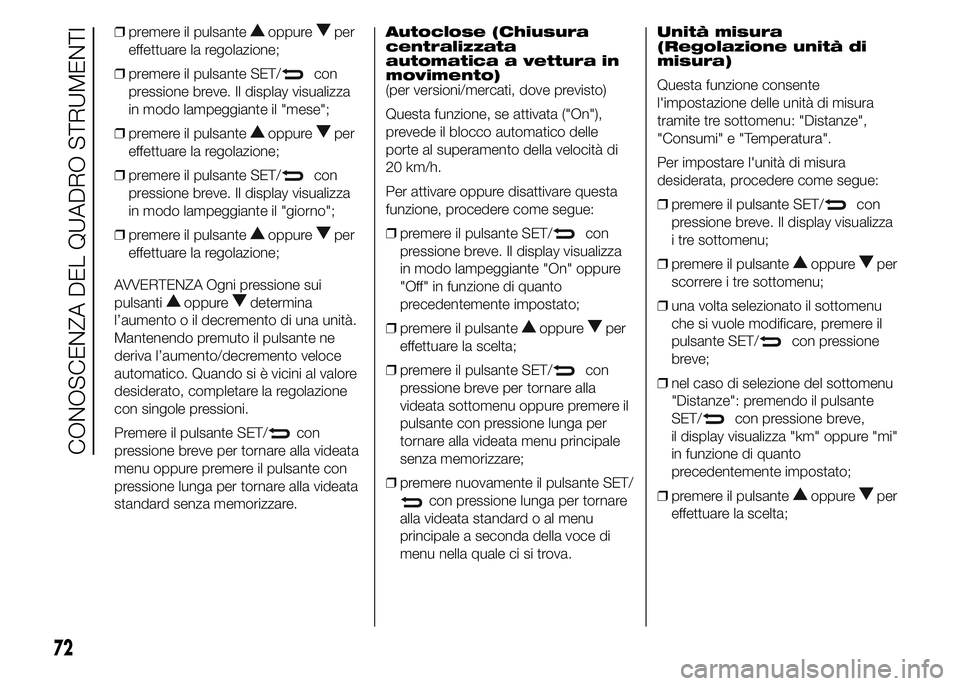

Page 76 of 207
❒premere il pulsanteoppureper
effettuare la regolazione;
❒premere il pulsante SET/
con
pressione breve. Il display visualizza
in modo lampeggiante il "mese";
❒premere il pulsante
oppureper
effettuare la regolazione;
❒premere il pulsante SET/
con
pressione breve. Il display visualizza
in modo lampeggiante il "giorno";
❒premere il pulsante
oppureper
effettuare la regolazione;
AVVERTENZA Ogni pressione sui
pulsanti
oppuredetermina
l’aumento o il decremento di una unità.
Mantenendo premuto il pulsante ne
deriva l’aumento/decremento veloce
automatico. Quando si è vicini al valore
desiderato, completare la regolazione
con singole pressioni.
Premere il pulsante SET/
con
pressione breve per tornare alla videata
menu oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.Autoclose (Chiusura
centralizzata
automatica a vettura in
movimento)
(per versioni/mercati, dove previsto)
Questa funzione, se attivata ("On"),
prevede il blocco automatico delle
porte al superamento della velocità di
20 km/h.
Per attivare oppure disattivare questa
funzione, procedere come segue:
❒premere il pulsante SET/
con
pressione breve. Il display visualizza
in modo lampeggiante "On" oppure
"Off" in funzione di quanto
precedentemente impostato;
❒premere il pulsante
oppureper
effettuare la scelta;
❒premere il pulsante SET/
con
pressione breve per tornare alla
videata sottomenu oppure premere il
pulsante con pressione lunga per
tornare alla videata menu principale
senza memorizzare;
❒premere nuovamente il pulsante SET/
con pressione lunga per tornare
alla videata standard o al menu
principale a seconda della voce di
menu nella quale ci si trova.Unità misura
(Regolazione unità di
misura)
Questa funzione consente
l'impostazione delle unità di misura
tramite tre sottomenu: "Distanze",
"Consumi" e "Temperatura".
Per impostare l'unità di misura
desiderata, procedere come segue:
❒premere il pulsante SET/
con
pressione breve. Il display visualizza
i tre sottomenu;
❒premere il pulsante
oppureper
scorrere i tre sottomenu;
❒una volta selezionato il sottomenu
che si vuole modificare, premere il
pulsante SET/
con pressione
breve;
❒nel caso di selezione del sottomenu
"Distanze": premendo il pulsante
SET/
con pressione breve,
il display visualizza "km" oppure "mi"
in funzione di quanto
precedentemente impostato;
❒premere il pulsante
oppureper
effettuare la scelta;
72
CONOSCENZA DEL QUADRO STRUMENTI
Page 77 of 207

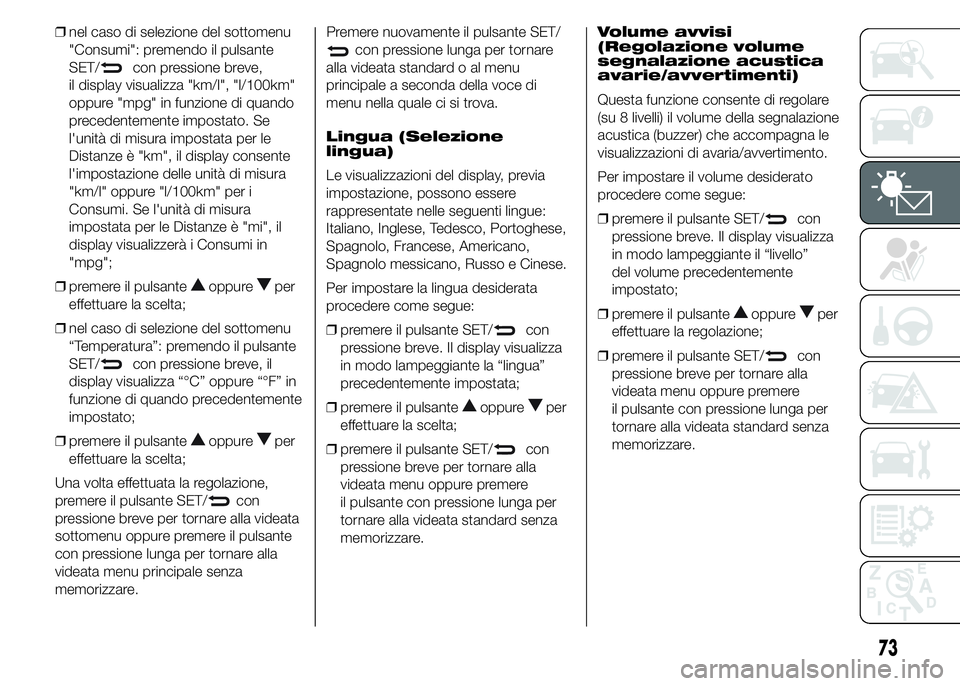

❒nel caso di selezione del sottomenu
"Consumi": premendo il pulsante
SET/
con pressione breve,
il display visualizza "km/l", "l/100km"
oppure "mpg" in funzione di quando
precedentemente impostato. Se
l'unità di misura impostata per le
Distanze è "km", il display consente
l'impostazione delle unità di misura
"km/l" oppure "l/100km" per i
Consumi. Se l'unità di misura
impostata per le Distanze è "mi", il
display visualizzerà i Consumi in
"mpg";
❒premere il pulsante
oppureper
effettuare la scelta;
❒nel caso di selezione del sottomenu
“Temperatura”: premendo il pulsante
SET/
con pressione breve, il
display visualizza “°C” oppure “°F” in
funzione di quando precedentemente
impostato;
❒premere il pulsante
oppureper
effettuare la scelta;
Una volta effettuata la regolazione,
premere il pulsante SET/
con
pressione breve per tornare alla videata
sottomenu oppure premere il pulsante
con pressione lunga per tornare alla
videata menu principale senza
memorizzare.Premere nuovamente il pulsante SET/
con pressione lunga per tornare
alla videata standard o al menu
principale a seconda della voce di
menu nella quale ci si trova.
Lingua (Selezione
lingua)
Le visualizzazioni del display, previa
impostazione, possono essere
rappresentate nelle seguenti lingue:
Italiano, Inglese, Tedesco, Portoghese,
Spagnolo, Francese, Americano,
Spagnolo messicano, Russo e Cinese.
Per impostare la lingua desiderata
procedere come segue:
❒premere il pulsante SET/
con
pressione breve. Il display visualizza
in modo lampeggiante la “lingua”
precedentemente impostata;
❒premere il pulsante
oppureper
effettuare la scelta;
❒premere il pulsante SET/
con
pressione breve per tornare alla
videata menu oppure premere
il pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.Volume avvisi
(Regolazione volume
segnalazione acustica
avarie/avvertimenti)
Questa funzione consente di regolare
(su 8 livelli) il volume della segnalazione
acustica (buzzer) che accompagna le
visualizzazioni di avaria/avvertimento.
Per impostare il volume desiderato
procedere come segue:
❒premere il pulsante SET/
con
pressione breve. Il display visualizza
in modo lampeggiante il “livello”
del volume precedentemente
impostato;
❒premere il pulsante
oppureper
effettuare la regolazione;
❒premere il pulsante SET/
con
pressione breve per tornare alla
videata menu oppure premere
il pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.
73
Page 78 of 207

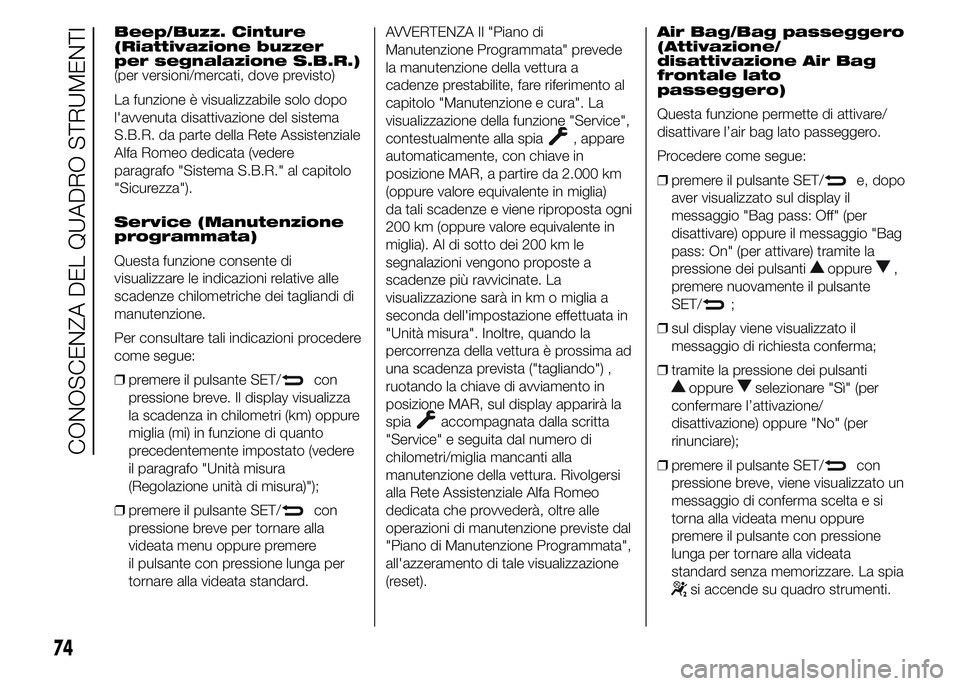

Beep/Buzz. Cinture
(Riattivazione buzzer
per segnalazione S.B.R.)
(per versioni/mercati, dove previsto)
La funzione è visualizzabile solo dopo
l'avvenuta disattivazione del sistema
S.B.R. da parte della Rete Assistenziale
Alfa Romeo dedicata (vedere
paragrafo "Sistema S.B.R." al capitolo
"Sicurezza").
Service (Manutenzione
programmata)
Questa funzione consente di
visualizzare le indicazioni relative alle
scadenze chilometriche dei tagliandi di
manutenzione.
Per consultare tali indicazioni procedere
come segue:
❒premere il pulsante SET/
con
pressione breve. Il display visualizza
la scadenza in chilometri (km) oppure
miglia (mi) in funzione di quanto
precedentemente impostato (vedere
il paragrafo "Unità misura
(Regolazione unità di misura)");
❒premere il pulsante SET/
con
pressione breve per tornare alla
videata menu oppure premere
il pulsante con pressione lunga per
tornare alla videata standard.AVVERTENZA Il "Piano di
Manutenzione Programmata" prevede
la manutenzione della vettura a
cadenze prestabilite, fare riferimento al
capitolo "Manutenzione e cura". La
visualizzazione della funzione "Service",
contestualmente alla spia
, appare
automaticamente, con chiave in
posizione MAR, a partire da 2.000 km
(oppure valore equivalente in miglia)
da tali scadenze e viene riproposta ogni
200 km (oppure valore equivalente in
miglia). Al di sotto dei 200 km le
segnalazioni vengono proposte a
scadenze più ravvicinate. La
visualizzazione sarà in km o miglia a
seconda dell'impostazione effettuata in
"Unità misura". Inoltre, quando la
percorrenza della vettura è prossima ad
una scadenza prevista ("tagliando") ,
ruotando la chiave di avviamento in
posizione MAR, sul display apparirà la
spia
accompagnata dalla scritta
"Service" e seguita dal numero di
chilometri/miglia mancanti alla
manutenzione della vettura. Rivolgersi
alla Rete Assistenziale Alfa Romeo
dedicata che provvederà, oltre alle
operazioni di manutenzione previste dal
"Piano di Manutenzione Programmata",
all'azzeramento di tale visualizzazione
(reset).Air Bag/Bag passeggero
(Attivazione/
disattivazione Air Bag
frontale lato
passeggero)
Questa funzione permette di attivare/
disattivare l’air bag lato passeggero.
Procedere come segue:
❒premere il pulsante SET/
e, dopo
aver visualizzato sul display il
messaggio "Bag pass: Off" (per
disattivare) oppure il messaggio "Bag
pass: On" (per attivare) tramite la
pressione dei pulsanti
oppure,
premere nuovamente il pulsante
SET/
;
❒sul display viene visualizzato il
messaggio di richiesta conferma;
❒tramite la pressione dei pulsanti
oppureselezionare "Sì" (per
confermare l’attivazione/
disattivazione) oppure "No" (per
rinunciare);
❒premere il pulsante SET/
con
pressione breve, viene visualizzato un
messaggio di conferma scelta e si
torna alla videata menu oppure
premere il pulsante con pressione
lunga per tornare alla videata
standard senza memorizzare. La spia
si accende su quadro strumenti.
74
CONOSCENZA DEL QUADRO STRUMENTI
Page 79 of 207

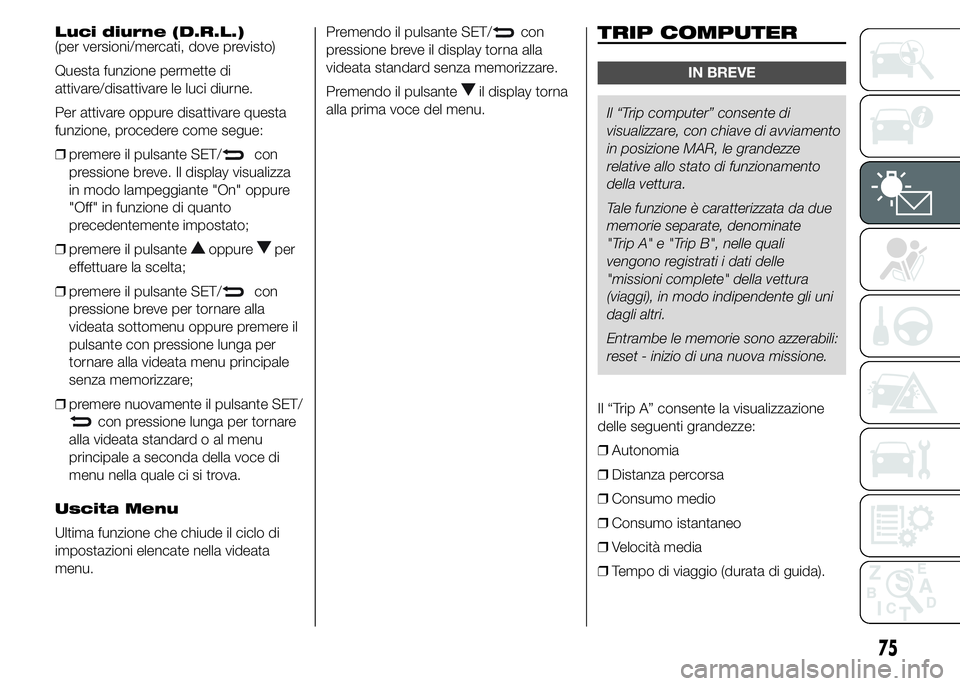

Luci diurne (D.R.L.)
(per versioni/mercati, dove previsto)
Questa funzione permette di
attivare/disattivare le luci diurne.
Per attivare oppure disattivare questa
funzione, procedere come segue:
❒premere il pulsante SET/
con
pressione breve. Il display visualizza
in modo lampeggiante "On" oppure
"Off" in funzione di quanto
precedentemente impostato;
❒premere il pulsante
oppureper
effettuare la scelta;
❒premere il pulsante SET/
con
pressione breve per tornare alla
videata sottomenu oppure premere il
pulsante con pressione lunga per
tornare alla videata menu principale
senza memorizzare;
❒premere nuovamente il pulsante SET/
con pressione lunga per tornare
alla videata standard o al menu
principale a seconda della voce di
menu nella quale ci si trova.
Uscita Menu
Ultima funzione che chiude il ciclo di
impostazioni elencate nella videata
menu.Premendo il pulsante SET/
con
pressione breve il display torna alla
videata standard senza memorizzare.
Premendo il pulsante
il display torna
alla prima voce del menu.
TRIP COMPUTER
IN BREVE
Il “Trip computer” consente di
visualizzare, con chiave di avviamento
in posizione MAR, le grandezze
relative allo stato di funzionamento
della vettura.
Tale funzione è caratterizzata da due
memorie separate, denominate
"Trip A" e "Trip B", nelle quali
vengono registrati i dati delle
"missioni complete" della vettura
(viaggi), in modo indipendente gli uni
dagli altri.
Entrambe le memorie sono azzerabili:
reset - inizio di una nuova missione.
Il “Trip A” consente la visualizzazione
delle seguenti grandezze:
❒Autonomia
❒Distanza percorsa
❒Consumo medio
❒Consumo istantaneo
❒Velocità media
❒Tempo di viaggio (durata di guida).
75
Page 80 of 207

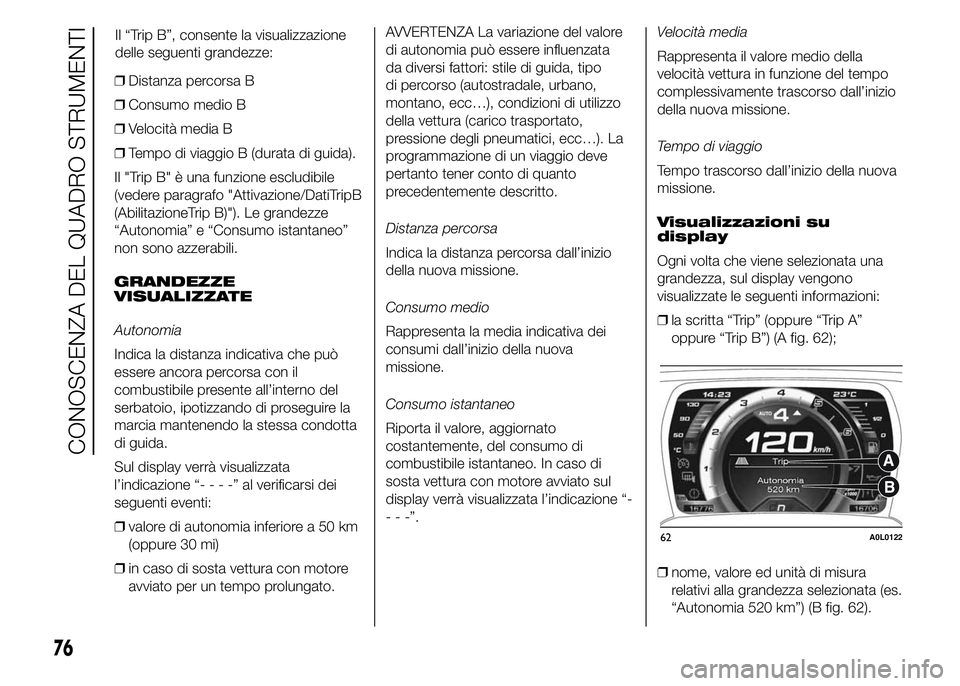

❒Distanza percorsa B
❒Consumo medio B
❒Velocità media B
❒Tempo di viaggio B (durata di guida).
Il "Trip B" è una funzione escludibile
(vedere paragrafo "Attivazione/DatiTripB
(AbilitazioneTrip B)"). Le grandezze
“Autonomia” e “Consumo istantaneo”
non sono azzerabili.
GRANDEZZE
VISUALIZZATE
Autonomia
Indica la distanza indicativa che può
essere ancora percorsa con il
combustibile presente all’interno del
serbatoio, ipotizzando di proseguire la
marcia mantenendo la stessa condotta
di guida.
Sul display verrà visualizzata
l’indicazione “----”alverificarsi dei
seguenti eventi:
❒valore di autonomia inferiore a 50 km
(oppure 30 mi)
❒in caso di sosta vettura con motore
avviato per un tempo prolungato.AVVERTENZA La variazione del valore
di autonomia può essere influenzata
da diversi fattori: stile di guida, tipo
di percorso (autostradale, urbano,
montano, ecc…), condizioni di utilizzo
della vettura (carico trasportato,
pressione degli pneumatici, ecc…). La
programmazione di un viaggio deve
pertanto tener conto di quanto
precedentemente descritto.
Distanza percorsa
Indica la distanza percorsa dall’inizio
della nuova missione.
Consumo medio
Rappresenta la media indicativa dei
consumi dall’inizio della nuova
missione.
Consumo istantaneo
Riporta il valore, aggiornato
costantemente, del consumo di
combustibile istantaneo. In caso di
sosta vettura con motore avviato sul
display verrà visualizzata l’indicazione “-
- - -”.Velocità media
Rappresenta il valore medio della
velocità vettura in funzione del tempo
complessivamente trascorso dall’inizio
della nuova missione.
Tempo di viaggio
Tempo trascorso dall’inizio della nuova
missione.
Visualizzazioni su
display
Ogni volta che viene selezionata una
grandezza, sul display vengono
visualizzate le seguenti informazioni:
❒la scritta “Trip” (oppure “Trip A”
oppure “Trip B”) (A fig. 62);
❒nome, valore ed unità di misura
relativi alla grandezza selezionata (es.
“Autonomia 520 km”) (B fig. 62).
62A0L0122
76
CONOSCENZA DEL QUADRO STRUMENTI
Il “Trip B”, consente la visualizzazione
delle seguenti grandezze:
