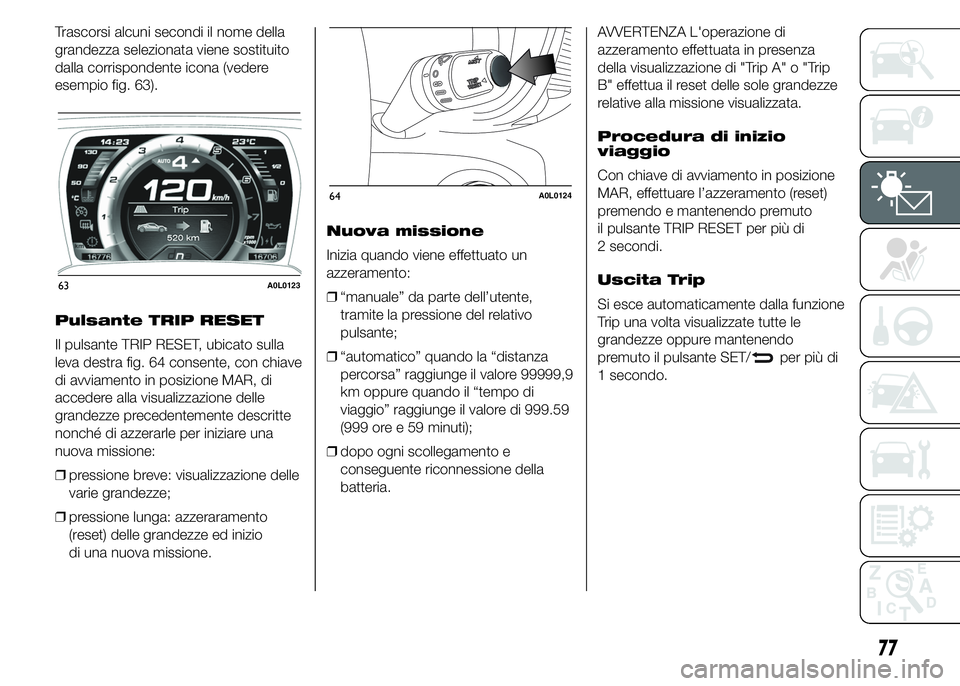

Trascorsi alcuni secondi il nome della
grandezza selezionata viene sostituito
dalla corrispondente icona (vedere
esempio fig. 63).
Pulsante TRIP RESET
Il pulsante TRIP RESET, ubicato sulla
leva destra fig. 64 consente, con chiave
di avviamento in posizione MAR, di
accedere alla visualizzazione delle
grandezze precedentemente descritte
nonché di azzerarle per iniziare una
nuova missione:
❒pressione breve: visualizzazione delle
varie grandezze;
❒pressione lunga: azzeraramento
(reset) delle grandezze ed inizio
di una nuova missione.Nuova missione
Inizia quando viene effettuato un
azzeramento:
❒“manuale” da parte dell’utente,
tramite la pressione del relativo
pulsante;
❒“automatico” quando la “distanza
percorsa” raggiunge il valore 99999,9
km oppure quando il “tempo di
viaggio” raggiunge il valore di 999.59
(999 ore e 59 minuti);
❒dopo ogni scollegamento e
conseguente riconnessione della
batteria.AVVERTENZA L'operazione di
azzeramento effettuata in presenza
della visualizzazione di "Trip A" o "Trip
B" effettua il reset delle sole grandezze
relative alla missione visualizzata.
Procedura di inizio
viaggio
Con chiave di avviamento in posizione
MAR, effettuare l’azzeramento (reset)
premendo e mantenendo premuto
il pulsante TRIP RESET per più di
2 secondi.
Uscita Trip
Si esce automaticamente dalla funzione
Trip una volta visualizzate tutte le
grandezze oppure mantenendo
premuto il pulsante SET/
per più di
1 secondo.
63A0L0123
64A0L0124
77
Page 82 of 207

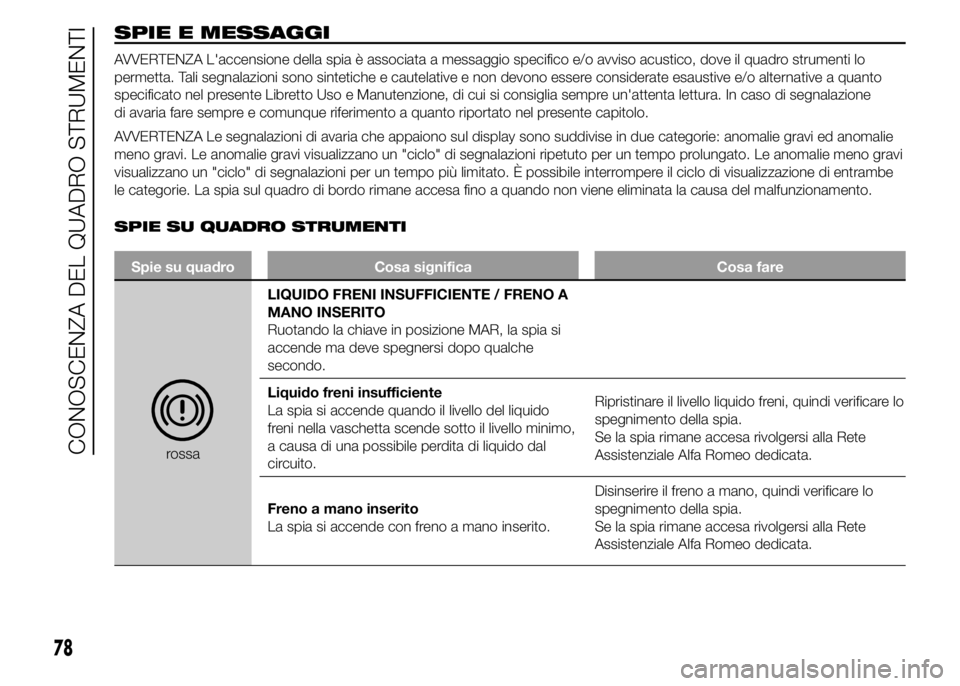

SPIE E MESSAGGI
AVVERTENZA L'accensione della spia è associata a messaggio specifico e/o avviso acustico, dove il quadro strumenti lo
permetta. Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto
specificato nel presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura. In caso di segnalazione
di avaria fare sempre e comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria che appaiono sul display sono suddivise in due categorie: anomalie gravi ed anomalie
meno gravi. Le anomalie gravi visualizzano un "ciclo" di segnalazioni ripetuto per un tempo prolungato. Le anomalie meno gravi
visualizzano un "ciclo" di segnalazioni per un tempo più limitato. È possibile interrompere il ciclo di visualizzazione di entrambe
le categorie. La spia sul quadro di bordo rimane accesa fino a quando non viene eliminata la causa del malfunzionamento.
SPIE SU QUADRO STRUMENTI
Spie su quadro Cosa significa Cosa fare
rossaLIQUIDO FRENI INSUFFICIENTE / FRENO A
MANO INSERITO
Ruotando la chiave in posizione MAR, la spia si
accende ma deve spegnersi dopo qualche
secondo.
Liquido freni insufficiente
La spia si accende quando il livello del liquido
freni nella vaschetta scende sotto il livello minimo,
a causa di una possibile perdita di liquido dal
circuito.Ripristinare il livello liquido freni, quindi verificare lo
spegnimento della spia.
Se la spia rimane accesa rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
Freno a mano inserito
La spia si accende con freno a mano inserito.Disinserire il freno a mano, quindi verificare lo
spegnimento della spia.
Se la spia rimane accesa rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
78
CONOSCENZA DEL QUADRO STRUMENTI
Page 83 of 207
Spie su quadro Cosa significa Cosa fare
rossa

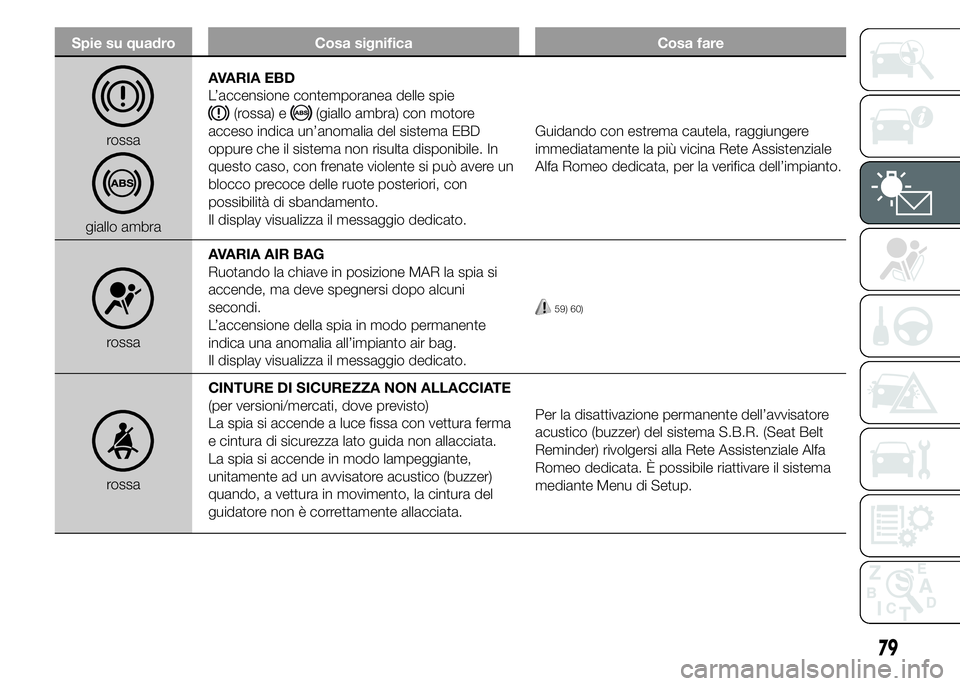

giallo ambraAVARIA EBD
L’accensione contemporanea delle spie
(rossa) e(giallo ambra) con motore
acceso indica un’anomalia del sistema EBD
oppure che il sistema non risulta disponibile. In
questo caso, con frenate violente si può avere un
blocco precoce delle ruote posteriori, con
possibilità di sbandamento.
Il display visualizza il messaggio dedicato.Guidando con estrema cautela, raggiungere
immediatamente la più vicina Rete Assistenziale
Alfa Romeo dedicata, per la verifica dell’impianto.
rossaAVARIA AIR BAG
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni
secondi.
L’accensione della spia in modo permanente
indica una anomalia all’impianto air bag.
Il display visualizza il messaggio dedicato.
59) 60)
rossaCINTURE DI SICUREZZA NON ALLACCIATE
(per versioni/mercati, dove previsto)
La spia si accende a luce fissa con vettura ferma
e cintura di sicurezza lato guida non allacciata.
La spia si accende in modo lampeggiante,
unitamente ad un avvisatore acustico (buzzer)
quando, a vettura in movimento, la cintura del
guidatore non è correttamente allacciata.Per la disattivazione permanente dell’avvisatore
acustico (buzzer) del sistema S.B.R. (Seat Belt
Reminder) rivolgersi alla Rete Assistenziale Alfa
Romeo dedicata. È possibile riattivare il sistema
mediante Menu di Setup.
79
Page 84 of 207

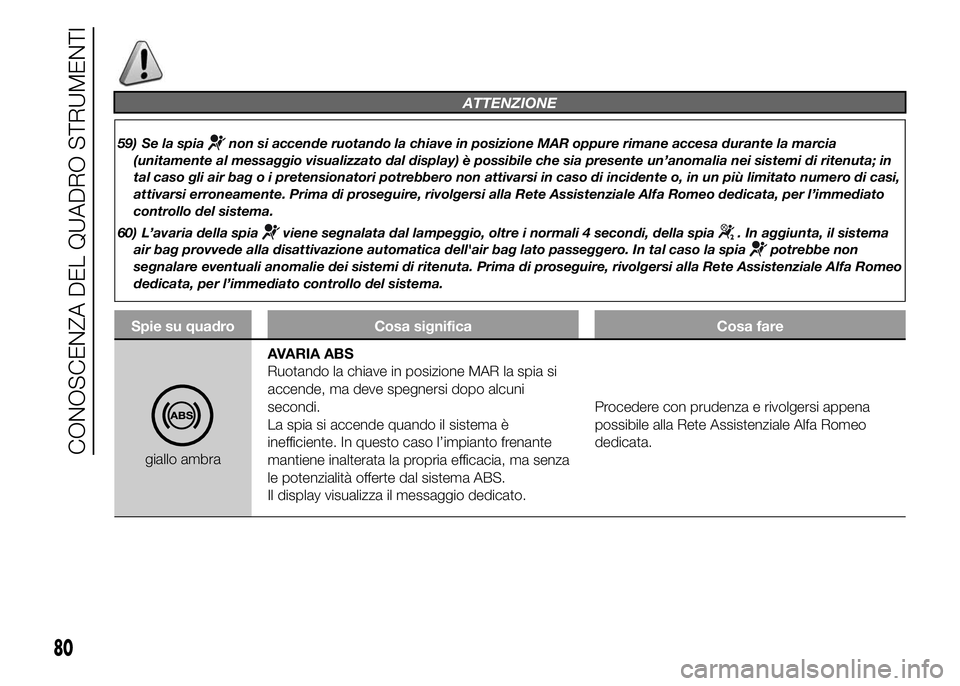

ATTENZIONE
59) Se la spianon si accende ruotando la chiave in posizione MAR oppure rimane accesa durante la marcia
(unitamente al messaggio visualizzato dal display) è possibile che sia presente un’anomalia nei sistemi di ritenuta; in
tal caso gli air bag o i pretensionatori potrebbero non attivarsi in caso di incidente o, in un più limitato numero di casi,
attivarsi erroneamente. Prima di proseguire, rivolgersi alla Rete Assistenziale Alfa Romeo dedicata, per l’immediato
controllo del sistema.
60) L’avaria della spia
viene segnalata dal lampeggio, oltre i normali 4 secondi, della spia. In aggiunta, il sistema
air bag provvede alla disattivazione automatica dell'air bag lato passeggero. In tal caso la spia
potrebbe non
segnalare eventuali anomalie dei sistemi di ritenuta. Prima di proseguire, rivolgersi alla Rete Assistenziale Alfa Romeo
dedicata, per l’immediato controllo del sistema.
Spie su quadro Cosa significa Cosa fare
giallo ambraAVARIA ABS
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni
secondi.
La spia si accende quando il sistema è
inefficiente. In questo caso l’impianto frenante
mantiene inalterata la propria efficacia, ma senza
le potenzialità offerte dal sistema ABS.
Il display visualizza il messaggio dedicato.Procedere con prudenza e rivolgersi appena
possibile alla Rete Assistenziale Alfa Romeo
dedicata.
80
CONOSCENZA DEL QUADRO STRUMENTI
Page 85 of 207
Spie su quadro Cosa significa Cosa fare

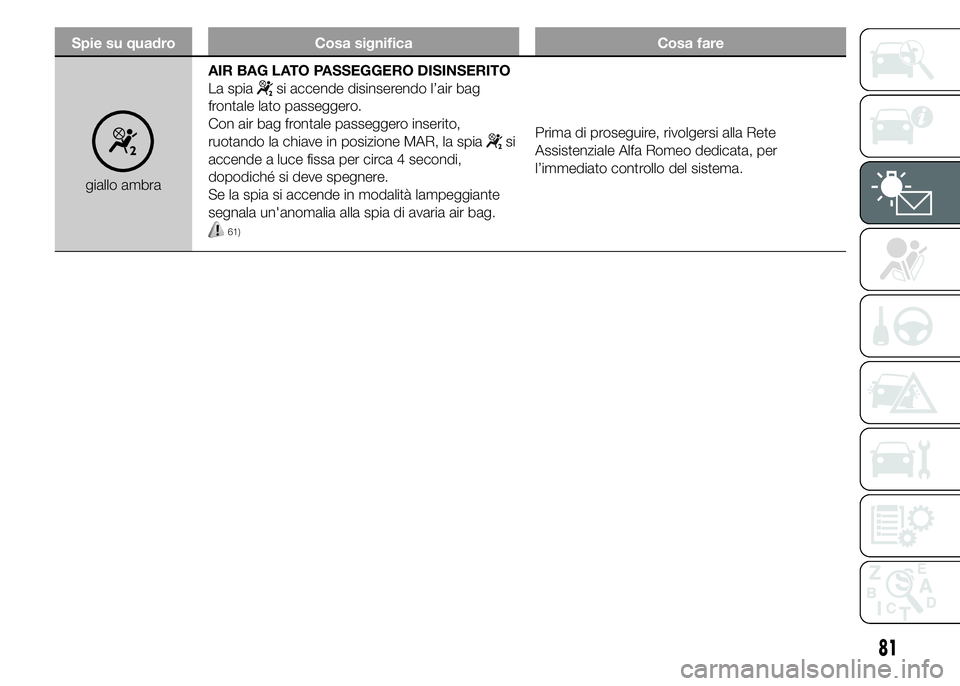

giallo ambraAIR BAG LATO PASSEGGERO DISINSERITO
La spia
si accende disinserendo l’air bag
frontale lato passeggero.
Con air bag frontale passeggero inserito,
ruotando la chiave in posizione MAR, la spia
si
accende a luce fissa per circa 4 secondi,
dopodiché si deve spegnere.
Se la spia si accende in modalità lampeggiante
segnala un'anomalia alla spia di avaria air bag.
61)
Prima di proseguire, rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata, per
l’immediato controllo del sistema.
81
Page 86 of 207
Spie su quadro Cosa significa Cosa fare

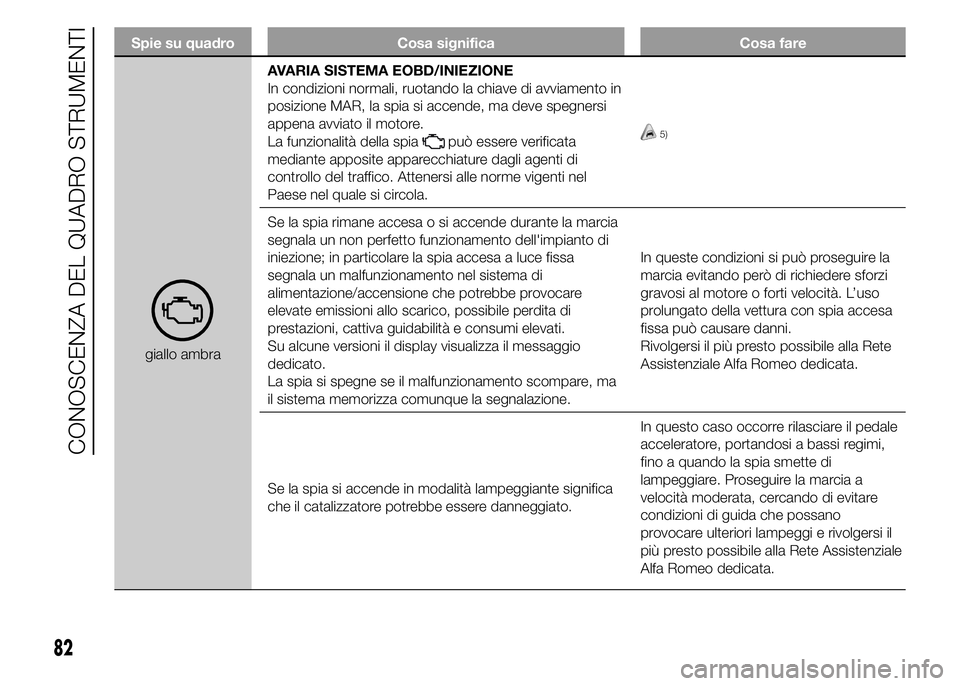

giallo ambraAVARIA SISTEMA EOBD/INIEZIONE
In condizioni normali, ruotando la chiave di avviamento in
posizione MAR, la spia si accende, ma deve spegnersi
appena avviato il motore.
La funzionalità della spia
può essere verificata
mediante apposite apparecchiature dagli agenti di
controllo del traffico. Attenersi alle norme vigenti nel
Paese nel quale si circola.5)
Se la spia rimane accesa o si accende durante la marcia
segnala un non perfetto funzionamento dell'impianto di
iniezione; in particolare la spia accesa a luce fissa
segnala un malfunzionamento nel sistema di
alimentazione/accensione che potrebbe provocare
elevate emissioni allo scarico, possibile perdita di
prestazioni, cattiva guidabilità e consumi elevati.
Su alcune versioni il display visualizza il messaggio
dedicato.
La spia si spegne se il malfunzionamento scompare, ma
il sistema memorizza comunque la segnalazione.In queste condizioni si può proseguire la
marcia evitando però di richiedere sforzi
gravosi al motore o forti velocità. L’uso
prolungato della vettura con spia accesa
fissa può causare danni.
Rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo dedicata.
Se la spia si accende in modalità lampeggiante significa
che il catalizzatore potrebbe essere danneggiato.In questo caso occorre rilasciare il pedale
acceleratore, portandosi a bassi regimi,
fino a quando la spia smette di
lampeggiare. Proseguire la marcia a
velocità moderata, cercando di evitare
condizioni di guida che possano
provocare ulteriori lampeggi e rivolgersi il
più presto possibile alla Rete Assistenziale
Alfa Romeo dedicata.
82
CONOSCENZA DEL QUADRO STRUMENTI
Page 87 of 207
Spie su quadro Cosa significa Cosa fare

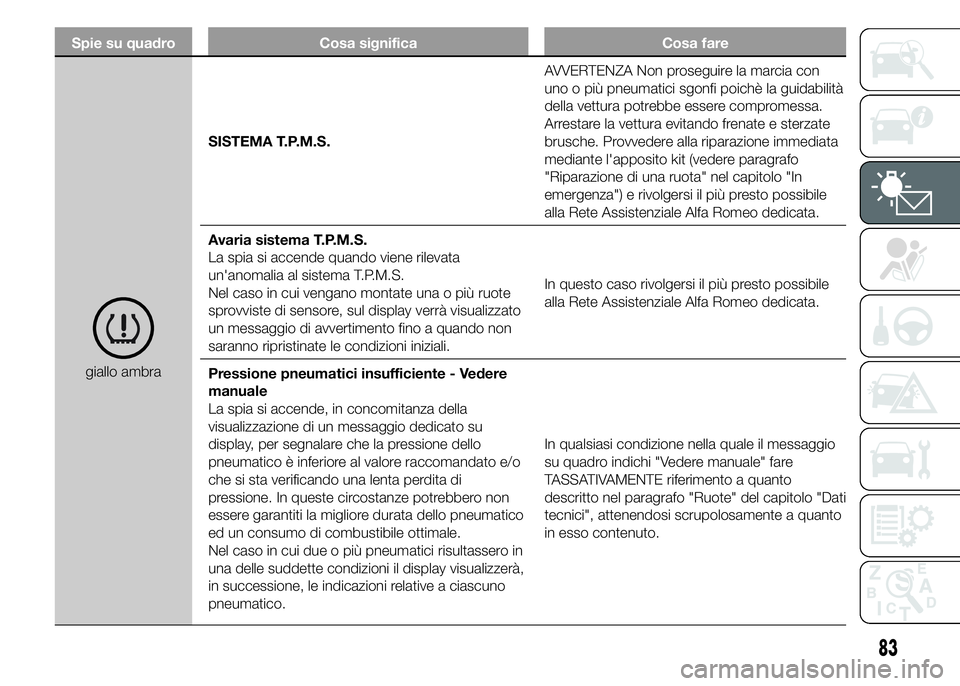

giallo ambraSISTEMA T.P.M.S.AVVERTENZA Non proseguire la marcia con
uno o più pneumatici sgonfi poichè la guidabilità
della vettura potrebbe essere compromessa.
Arrestare la vettura evitando frenate e sterzate
brusche. Provvedere alla riparazione immediata
mediante l'apposito kit (vedere paragrafo
"Riparazione di una ruota" nel capitolo "In
emergenza") e rivolgersi il più presto possibile
alla Rete Assistenziale Alfa Romeo dedicata.
Avaria sistema T.P.M.S.
La spia si accende quando viene rilevata
un'anomalia al sistema T.P.M.S.
Nel caso in cui vengano montate una o più ruote
sprovviste di sensore, sul display verrà visualizzato
un messaggio di avvertimento fino a quando non
saranno ripristinate le condizioni iniziali.In questo caso rivolgersi il più presto possibile
alla Rete Assistenziale Alfa Romeo dedicata.
Pressione pneumatici insufficiente - Vedere
manuale
La spia si accende, in concomitanza della
visualizzazione di un messaggio dedicato su
display, per segnalare che la pressione dello
pneumatico è inferiore al valore raccomandato e/o
che si sta verificando una lenta perdita di
pressione. In queste circostanze potrebbero non
essere garantiti la migliore durata dello pneumatico
ed un consumo di combustibile ottimale.
Nel caso in cui due o più pneumatici risultassero in
una delle suddette condizioni il display visualizzerà,
in successione, le indicazioni relative a ciascuno
pneumatico.In qualsiasi condizione nella quale il messaggio
su quadro indichi "Vedere manuale" fare
TASSATIVAMENTE riferimento a quanto
descritto nel paragrafo "Ruote" del capitolo "Dati
tecnici", attenendosi scrupolosamente a quanto
in esso contenuto.
83
Page 88 of 207
Spie su quadro Cosa significa Cosa fare

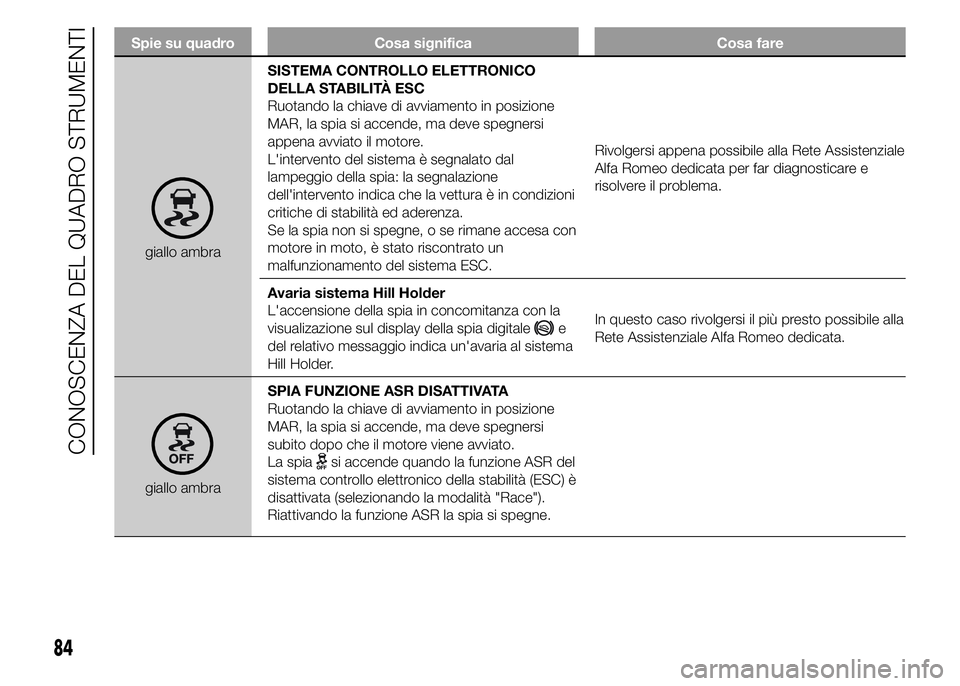

giallo ambraSISTEMA CONTROLLO ELETTRONICO
DELLA STABILITÀ ESC
Ruotando la chiave di avviamento in posizione
MAR, la spia si accende, ma deve spegnersi
appena avviato il motore.
L'intervento del sistema è segnalato dal
lampeggio della spia: la segnalazione
dell'intervento indica che la vettura è in condizioni
critiche di stabilità ed aderenza.
Se la spia non si spegne, o se rimane accesa con
motore in moto, è stato riscontrato un
malfunzionamento del sistema ESC.Rivolgersi appena possibile alla Rete Assistenziale
Alfa Romeo dedicata per far diagnosticare e
risolvere il problema.
Avaria sistema Hill Holder
L'accensione della spia in concomitanza con la
visualizazione sul display della spia digitale
e
del relativo messaggio indica un'avaria al sistema
Hill Holder.In questo caso rivolgersi il più presto possibile alla
Rete Assistenziale Alfa Romeo dedicata.
giallo ambraSPIA FUNZIONE ASR DISATTIVATA
Ruotando la chiave di avviamento in posizione
MAR, la spia si accende, ma deve spegnersi
subito dopo che il motore viene avviato.
La spia
si accende quando la funzione ASR del
sistema controllo elettronico della stabilità (ESC) è
disattivata (selezionando la modalità "Race").
Riattivando la funzione ASR la spia si spegne.
84
CONOSCENZA DEL QUADRO STRUMENTI
Page 89 of 207

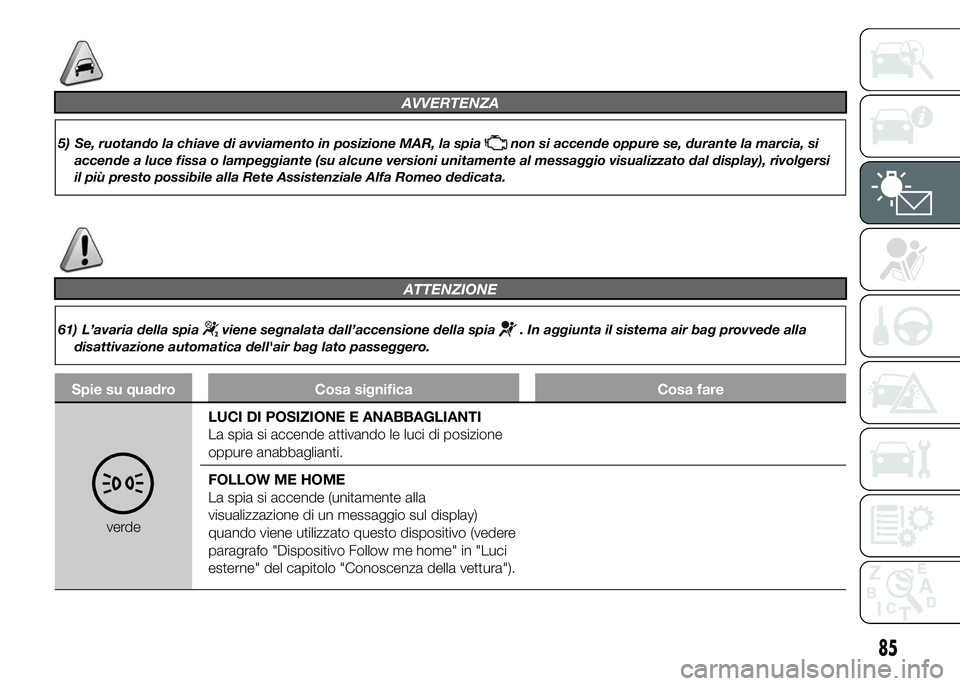

AVVERTENZA
5) Se, ruotando la chiave di avviamento in posizione MAR, la spianon si accende oppure se, durante la marcia, si
accende a luce fissa o lampeggiante (su alcune versioni unitamente al messaggio visualizzato dal display), rivolgersi
il più presto possibile alla Rete Assistenziale Alfa Romeo dedicata.
ATTENZIONE
61) L’avaria della spiaviene segnalata dall’accensione della spia. In aggiunta il sistema air bag provvede alla
disattivazione automatica dell'air bag lato passeggero.
Spie su quadro Cosa significa Cosa fare
verdeLUCI DI POSIZIONE E ANABBAGLIANTI
La spia si accende attivando le luci di posizione
oppure anabbaglianti.
FOLLOW ME HOME
La spia si accende (unitamente alla
visualizzazione di un messaggio sul display)
quando viene utilizzato questo dispositivo (vedere
paragrafo "Dispositivo Follow me home" in "Luci
esterne" del capitolo "Conoscenza della vettura").
85
Page 90 of 207
Spie su quadro Cosa significa Cosa fare
verdeINDICATORE DI DIREZIONE SINISTRO
La spia si accende quando la leva di comando
luci di direzione (frecce) viene spostata verso il
basso o, assieme alla freccia destra, quando
viene premuto il pulsante delle luci di emergenza.
verdeINDICATORE DI DIREZIONE DESTRO
La spia si accende quando la leva di comando
luci di direzione (frecce) viene spostata verso l'alto
o, assieme alla freccia sinistra, quando viene
premuto il pulsante delle luci di emergenza.
Spie su quadro Cosa significa Cosa fare
bluLUCI ABBAGLIANTI
La spia si accende attivando le luci abbaglianti.
86
CONOSCENZA DEL QUADRO STRUMENTI
