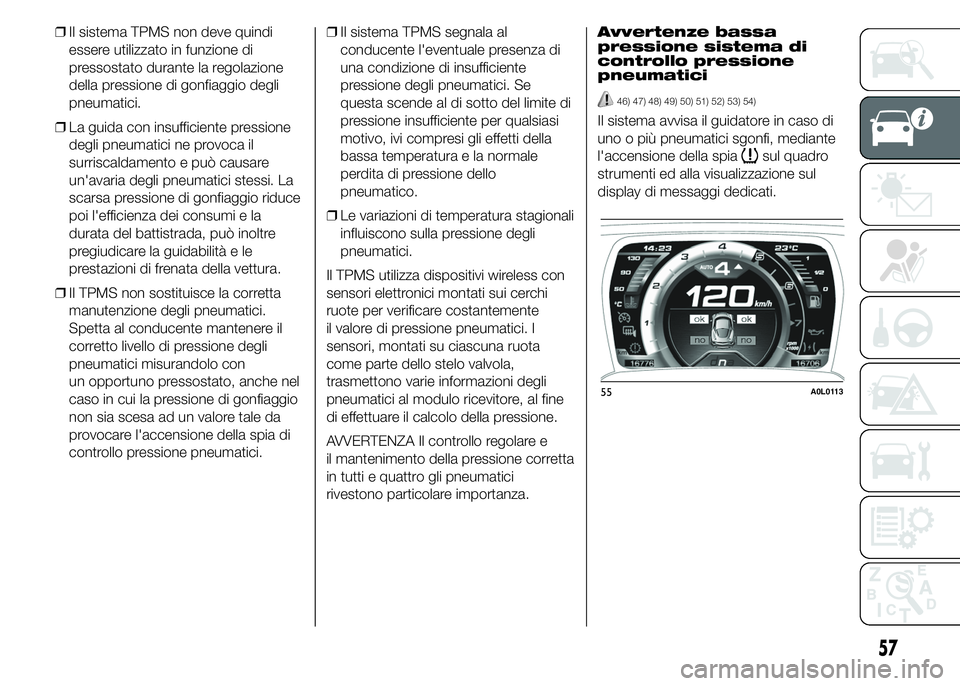

❒Il sistema TPMS non deve quindi
essere utilizzato in funzione di
pressostato durante la regolazione
della pressione di gonfiaggio degli
pneumatici.
❒La guida con insufficiente pressione
degli pneumatici ne provoca il
surriscaldamento e può causare
un'avaria degli pneumatici stessi. La
scarsa pressione di gonfiaggio riduce
poi l'efficienza dei consumi e la
durata del battistrada, può inoltre
pregiudicare la guidabilità e le
prestazioni di frenata della vettura.
❒Il TPMS non sostituisce la corretta
manutenzione degli pneumatici.
Spetta al conducente mantenere il
corretto livello di pressione degli
pneumatici misurandolo con
un opportuno pressostato, anche nel
caso in cui la pressione di gonfiaggio
non sia scesa ad un valore tale da
provocare l'accensione della spia di
controllo pressione pneumatici.❒Il sistema TPMS segnala al
conducente l'eventuale presenza di
una condizione di insufficiente
pressione degli pneumatici. Se
questa scende al di sotto del limite di
pressione insufficiente per qualsiasi
motivo, ivi compresi gli effetti della
bassa temperatura e la normale
perdita di pressione dello
pneumatico.
❒Le variazioni di temperatura stagionali
influiscono sulla pressione degli
pneumatici.
Il TPMS utilizza dispositivi wireless con
sensori elettronici montati sui cerchi
ruote per verificare costantemente
il valore di pressione pneumatici. I
sensori, montati su ciascuna ruota
come parte dello stelo valvola,
trasmettono varie informazioni degli
pneumatici al modulo ricevitore, al fine
di effettuare il calcolo della pressione.
AVVERTENZA Il controllo regolare e
il mantenimento della pressione corretta
in tutti e quattro gli pneumatici
rivestono particolare importanza.Avvertenze bassa
pressione sistema di
controllo pressione
pneumatici
46) 47) 48) 49) 50) 51) 52) 53) 54)
Il sistema avvisa il guidatore in caso di
uno o più pneumatici sgonfi, mediante
l'accensione della spia
sul quadro
strumenti ed alla visualizzazione sul
display di messaggi dedicati.
55A0L0113
57
Page 62 of 207

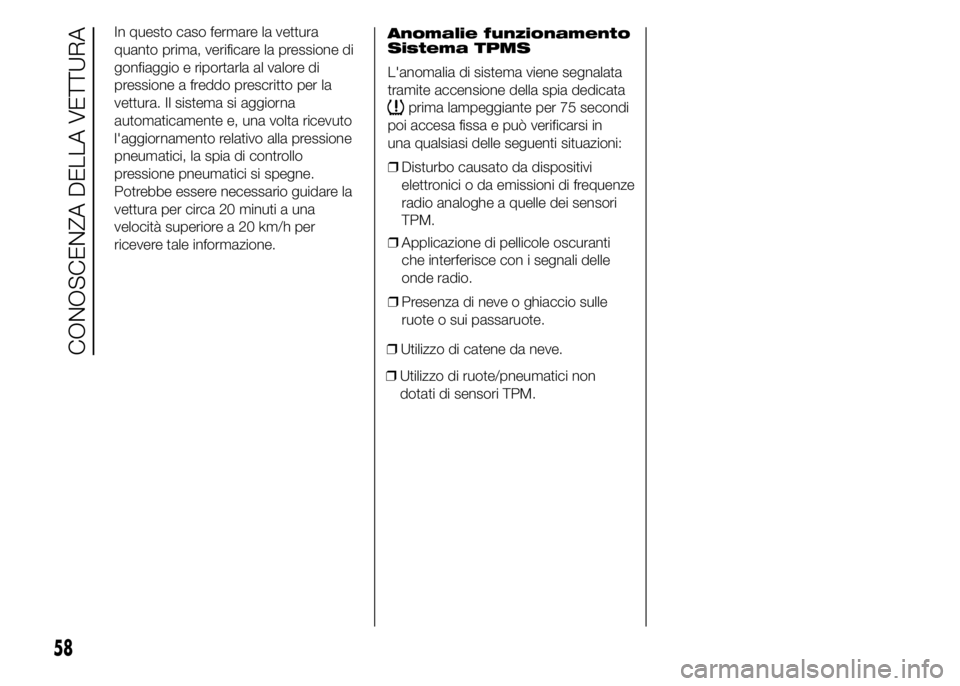

In questo caso fermare la vettura
quanto prima, verificare la pressione di
gonfiaggio e riportarla al valore di
pressione a freddo prescritto per la
vettura. Il sistema si aggiorna
automaticamente e, una volta ricevuto
l'aggiornamento relativo alla pressione
pneumatici, la spia di controllo
pressione pneumatici si spegne.
Potrebbe essere necessario guidare la
vettura per circa 20 minuti a una
velocità superiore a 20 km/h per
ricevere tale informazione.Anomalie funzionamento
Sistema TPMS
L'anomalia di sistema viene segnalata
tramite accensione della spia dedicata
prima lampeggiante per 75 secondi
poi accesa fissa e può verificarsi in
una qualsiasi delle seguenti situazioni:
❒Disturbo causato da dispositivi
elettronici o da emissioni di frequenze
radio analoghe a quelle dei sensori
TPM.
❒Applicazione di pellicole oscuranti
che interferisce con i segnali delle
onde radio.
❒Presenza di neve o ghiaccio sulle
ruote o sui passaruote.
❒Utilizzo di catene da neve.
❒Utilizzo di ruote/pneumatici non
dotati di sensori TPM.
58
CONOSCENZA DELLA VETTURA
Page 63 of 207

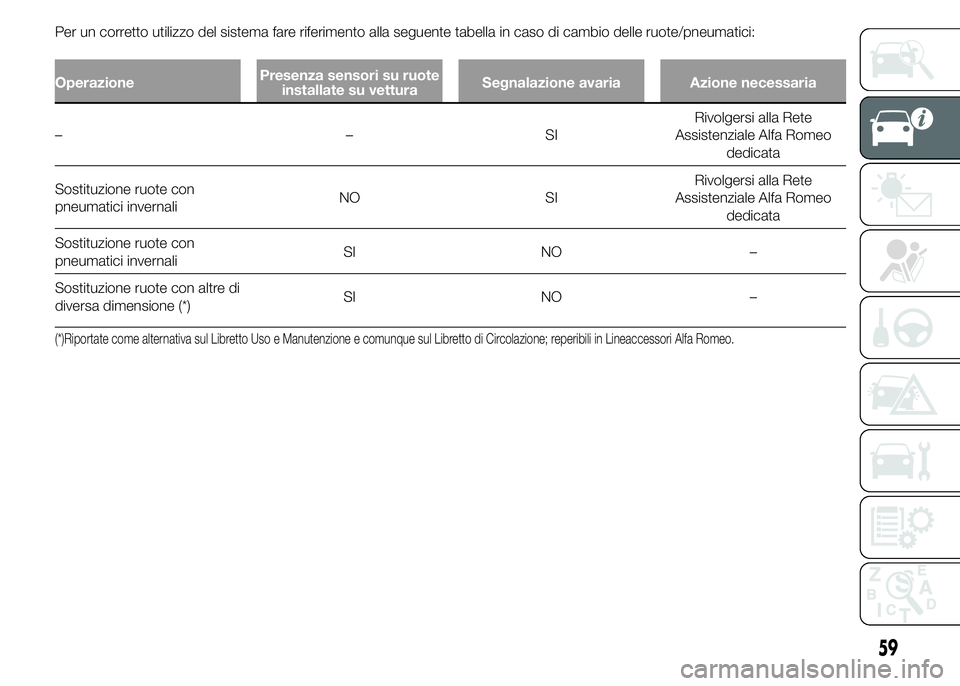

Per un corretto utilizzo del sistema fare riferimento alla seguente tabella in caso di cambio delle ruote/pneumatici:
OperazionePresenza sensori su ruote
installate su vetturaSegnalazione avaria Azione necessaria
––SIRivolgersi alla Rete
Assistenziale Alfa Romeo
dedicata
Sostituzione ruote con
pneumatici invernaliNO SIRivolgersi alla Rete
Assistenziale Alfa Romeo
dedicata
Sostituzione ruote con
pneumatici invernaliSI NO –
Sostituzione ruote con altre di
diversa dimensione (*)SI NO –
(*)Riportate come alternativa sul Libretto Uso e Manutenzione e comunque sul Libretto di Circolazione; reperibili in Lineaccessori Alfa Romeo.
59
Page 64 of 207

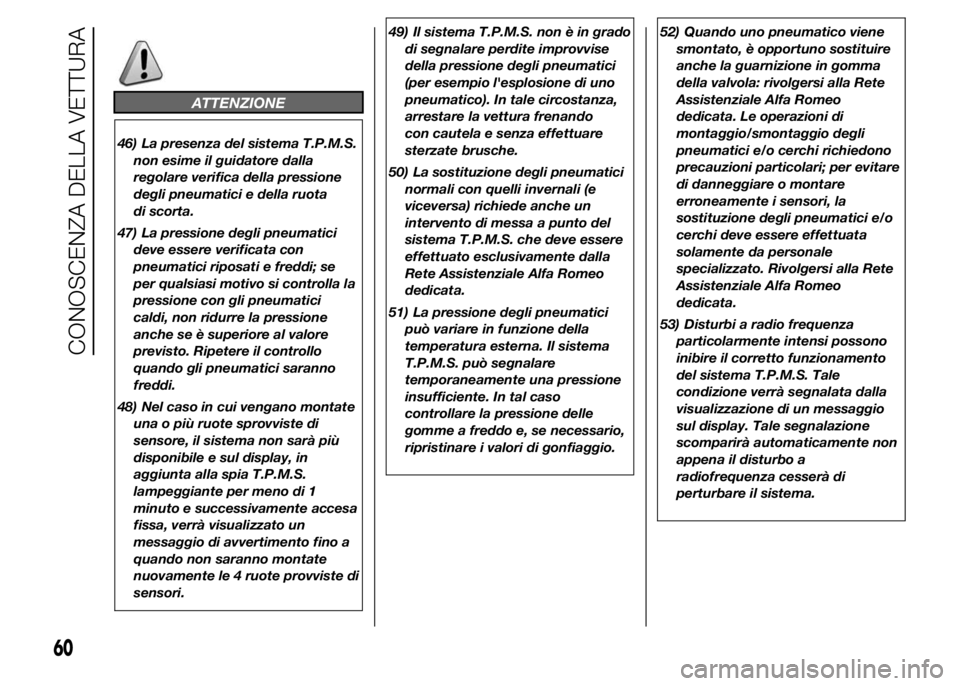

ATTENZIONE
46) La presenza del sistema T.P.M.S.
non esime il guidatore dalla
regolare verifica della pressione
degli pneumatici e della ruota
di scorta.
47) La pressione degli pneumatici
deve essere verificata con
pneumatici riposati e freddi; se
per qualsiasi motivo si controlla la
pressione con gli pneumatici
caldi, non ridurre la pressione
anche se è superiore al valore
previsto. Ripetere il controllo
quando gli pneumatici saranno
freddi.
48) Nel caso in cui vengano montate
una o più ruote sprovviste di
sensore, il sistema non sarà più
disponibile e sul display, in
aggiunta alla spia T.P.M.S.
lampeggiante per meno di 1
minuto e successivamente accesa
fissa, verrà visualizzato un
messaggio di avvertimento fino a
quando non saranno montate
nuovamente le 4 ruote provviste di
sensori.49) Il sistema T.P.M.S. non è in grado
di segnalare perdite improvvise
della pressione degli pneumatici
(per esempio l'esplosione di uno
pneumatico). In tale circostanza,
arrestare la vettura frenando
con cautela e senza effettuare
sterzate brusche.
50) La sostituzione degli pneumatici
normali con quelli invernali (e
viceversa) richiede anche un
intervento di messa a punto del
sistema T.P.M.S. che deve essere
effettuato esclusivamente dalla
Rete Assistenziale Alfa Romeo
dedicata.
51) La pressione degli pneumatici
può variare in funzione della
temperatura esterna. Il sistema
T.P.M.S. può segnalare
temporaneamente una pressione
insufficiente. In tal caso
controllare la pressione delle
gomme a freddo e, se necessario,
ripristinare i valori di gonfiaggio.52) Quando uno pneumatico viene
smontato, è opportuno sostituire
anche la guarnizione in gomma
della valvola: rivolgersi alla Rete
Assistenziale Alfa Romeo
dedicata. Le operazioni di
montaggio/smontaggio degli
pneumatici e/o cerchi richiedono
precauzioni particolari; per evitare
di danneggiare o montare
erroneamente i sensori, la
sostituzione degli pneumatici e/o
cerchi deve essere effettuata
solamente da personale
specializzato. Rivolgersi alla Rete
Assistenziale Alfa Romeo
dedicata.
53) Disturbi a radio frequenza
particolarmente intensi possono
inibire il corretto funzionamento
del sistema T.P.M.S. Tale
condizione verrà segnalata dalla
visualizzazione di un messaggio
sul display. Tale segnalazione
scomparirà automaticamente non
appena il disturbo a
radiofrequenza cesserà di
perturbare il sistema.
60
CONOSCENZA DELLA VETTURA
Page 65 of 207

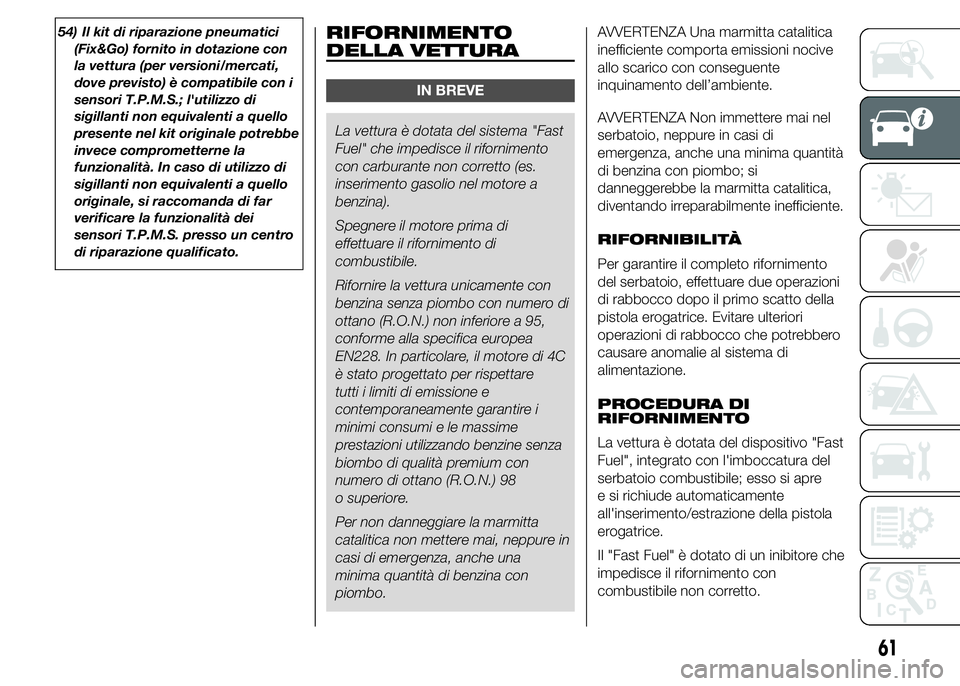

54) Il kit di riparazione pneumatici
(Fix&Go) fornito in dotazione con
la vettura (per versioni/mercati,
dove previsto) è compatibile con i
sensori T.P.M.S.; l'utilizzo di
sigillanti non equivalenti a quello
presente nel kit originale potrebbe
invece comprometterne la
funzionalità. In caso di utilizzo di
sigillanti non equivalenti a quello
originale, si raccomanda di far
verificare la funzionalità dei
sensori T.P.M.S. presso un centro
di riparazione qualificato.RIFORNIMENTO
DELLA VETTURA
IN BREVE
La vettura è dotata del sistema "Fast
Fuel" che impedisce il rifornimento
con carburante non corretto (es.
inserimento gasolio nel motore a
benzina).
Spegnere il motore prima di
effettuare il rifornimento di
combustibile.
Rifornire la vettura unicamente con
benzina senza piombo con numero di
ottano (R.O.N.) non inferiore a 95,
conforme alla specifica europea
EN228. In particolare, il motore di 4C
è stato progettato per rispettare
tutti i limiti di emissione e
contemporaneamente garantire i
minimi consumi e le massime
prestazioni utilizzando benzine senza
biombo di qualità premium con
numero di ottano (R.O.N.) 98
o superiore.
Per non danneggiare la marmitta
catalitica non mettere mai, neppure in
casi di emergenza, anche una
minima quantità di benzina con
piombo.AVVERTENZA Una marmitta catalitica
inefficiente comporta emissioni nocive
allo scarico con conseguente
inquinamento dell’ambiente.
AVVERTENZA Non immettere mai nel
serbatoio, neppure in casi di
emergenza, anche una minima quantità
di benzina con piombo; si
danneggerebbe la marmitta catalitica,
diventando irreparabilmente inefficiente.
RIFORNIBILITÀ
Per garantire il completo rifornimento
del serbatoio, effettuare due operazioni
di rabbocco dopo il primo scatto della
pistola erogatrice. Evitare ulteriori
operazioni di rabbocco che potrebbero
causare anomalie al sistema di
alimentazione.
PROCEDURA DI
RIFORNIMENTO
La vettura è dotata del dispositivo "Fast
Fuel", integrato con l'imboccatura del
serbatoio combustibile; esso si apre
e si richiude automaticamente
all'inserimento/estrazione della pistola
erogatrice.
Il "Fast Fuel" è dotato di un inibitore che
impedisce il rifornimento con
combustibile non corretto.
61
Page 66 of 207

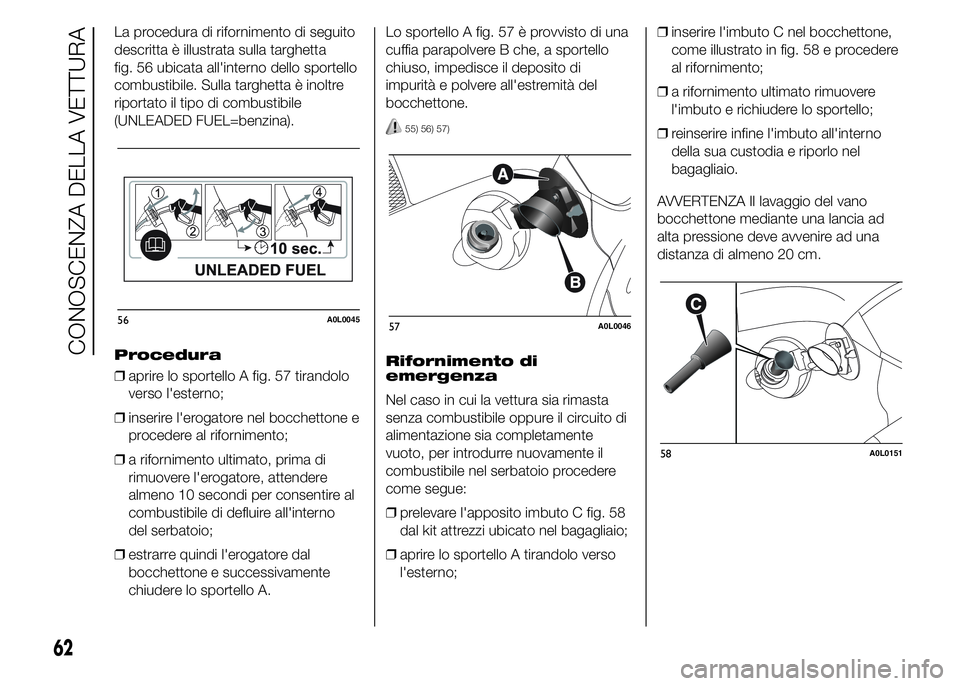

La procedura di rifornimento di seguito
descritta è illustrata sulla targhetta
fig. 56 ubicata all'interno dello sportello
combustibile. Sulla targhetta è inoltre
riportato il tipo di combustibile
(UNLEADED FUEL=benzina).
Procedura
❒aprire lo sportello A fig. 57 tirandolo
verso l'esterno;
❒inserire l'erogatore nel bocchettone e
procedere al rifornimento;
❒a rifornimento ultimato, prima di
rimuovere l'erogatore, attendere
almeno 10 secondi per consentire al
combustibile di defluire all'interno
del serbatoio;
❒estrarre quindi l'erogatore dal
bocchettone e successivamente
chiudere lo sportello A.Lo sportello A fig. 57 è provvisto di una
cuffia parapolvere B che, a sportello
chiuso, impedisce il deposito di
impurità e polvere all'estremità del
bocchettone.
55) 56) 57)
Rifornimento di
emergenza
Nel caso in cui la vettura sia rimasta
senza combustibile oppure il circuito di
alimentazione sia completamente
vuoto, per introdurre nuovamente il
combustibile nel serbatoio procedere
come segue:
❒prelevare l'apposito imbuto C fig. 58
dal kit attrezzi ubicato nel bagagliaio;
❒aprire lo sportello A tirandolo verso
l'esterno;❒inserire l'imbuto C nel bocchettone,
come illustrato in fig. 58 e procedere
al rifornimento;
❒a rifornimento ultimato rimuovere
l'imbuto e richiudere lo sportello;
❒reinserire infine l'imbuto all'interno
della sua custodia e riporlo nel
bagagliaio.
AVVERTENZA Il lavaggio del vano
bocchettone mediante una lancia ad
alta pressione deve avvenire ad una
distanza di almeno 20 cm.
56A0L004557A0L0046
58A0L0151
62
CONOSCENZA DELLA VETTURA
Page 67 of 207

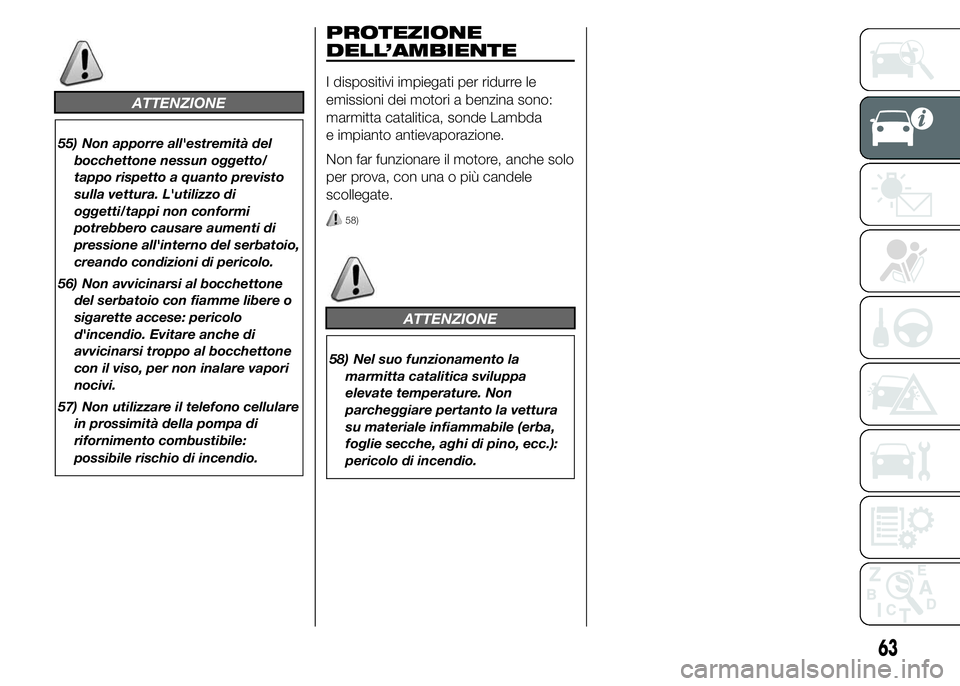

ATTENZIONE
55) Non apporre all'estremità del
bocchettone nessun oggetto/
tappo rispetto a quanto previsto
sulla vettura. L'utilizzo di
oggetti/tappi non conformi
potrebbero causare aumenti di
pressione all'interno del serbatoio,
creando condizioni di pericolo.
56) Non avvicinarsi al bocchettone
del serbatoio con fiamme libere o
sigarette accese: pericolo
d'incendio. Evitare anche di
avvicinarsi troppo al bocchettone
con il viso, per non inalare vapori
nocivi.
57) Non utilizzare il telefono cellulare
in prossimità della pompa di
rifornimento combustibile:
possibile rischio di incendio.
PROTEZIONE
DELL’AMBIENTE
I dispositivi impiegati per ridurre le
emissioni dei motori a benzina sono:
marmitta catalitica, sonde Lambda
e impianto antievaporazione.
Non far funzionare il motore, anche solo
per prova, con una o più candele
scollegate.
58)
ATTENZIONE
58) Nel suo funzionamento la
marmitta catalitica sviluppa
elevate temperature. Non
parcheggiare pertanto la vettura
su materiale infiammabile (erba,
foglie secche, aghi di pino, ecc.):
pericolo di incendio.
63
Page 68 of 207
64
Pagina intenzionalmente lasciata bianca
Page 69 of 207

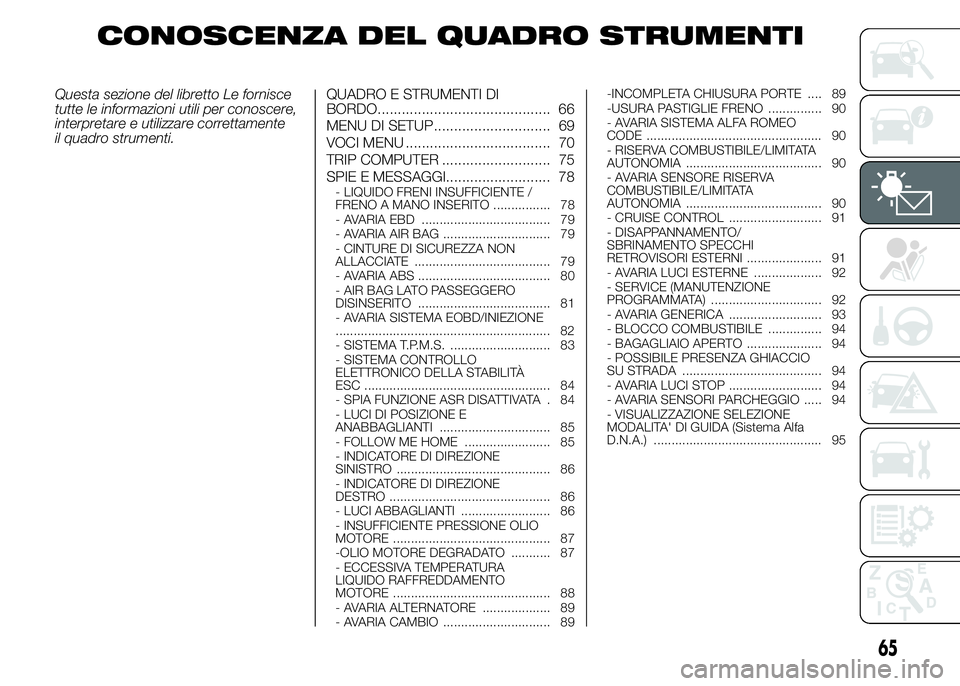

CONOSCENZA DEL QUADRO STRUMENTI
Questa sezione del libretto Le fornisce
tutte le informazioni utili per conoscere,
interpretare e utilizzare correttamente
il quadro strumenti.QUADRO E STRUMENTI DI
BORDO........................................... 66
MENU DI SETUP............................. 69
VOCI MENU .................................... 70
TRIP COMPUTER ........................... 75
SPIE E MESSAGGI.......................... 78
- LIQUIDO FRENI INSUFFICIENTE /
FRENO A MANO INSERITO ................ 78
- AVARIA EBD .................................... 79
- AVARIA AIR BAG .............................. 79
- CINTURE DI SICUREZZA NON
ALLACCIATE ...................................... 79
- AVARIA ABS ..................................... 80
- AIR BAG LATO PASSEGGERO
DISINSERITO ..................................... 81
- AVARIA SISTEMA EOBD/INIEZIONE
............................................................ 82
- SISTEMA T.P.M.S. ............................ 83
- SISTEMA CONTROLLO
ELETTRONICO DELLA STABILITÀ
ESC .................................................... 84
- SPIA FUNZIONE ASR DISATTIVATA . 84
- LUCI DI POSIZIONE E
ANABBAGLIANTI ............................... 85
- FOLLOW ME HOME ........................ 85
- INDICATORE DI DIREZIONE
SINISTRO ........................................... 86
- INDICATORE DI DIREZIONE
DESTRO ............................................. 86
- LUCI ABBAGLIANTI ......................... 86
- INSUFFICIENTE PRESSIONE OLIO
MOTORE ............................................ 87
-OLIO MOTORE DEGRADATO ........... 87
- ECCESSIVA TEMPERATURA
LIQUIDO RAFFREDDAMENTO
MOTORE ............................................ 88
- AVARIA ALTERNATORE ................... 89
- AVARIA CAMBIO .............................. 89-INCOMPLETA CHIUSURA PORTE .... 89
-USURA PASTIGLIE FRENO ............... 90
- AVARIA SISTEMA ALFA ROMEO
CODE ................................................. 90
- RISERVA COMBUSTIBILE/LIMITATA
AUTONOMIA ...................................... 90
- AVARIA SENSORE RISERVA
COMBUSTIBILE/LIMITATA
AUTONOMIA ...................................... 90
- CRUISE CONTROL .......................... 91
- DISAPPANNAMENTO/
SBRINAMENTO SPECCHI
RETROVISORI ESTERNI ..................... 91
- AVARIA LUCI ESTERNE ................... 92
- SERVICE (MANUTENZIONE
PROGRAMMATA) ............................... 92
- AVARIA GENERICA .......................... 93
- BLOCCO COMBUSTIBILE ............... 94
- BAGAGLIAIO APERTO ..................... 94
- POSSIBILE PRESENZA GHIACCIO
SU STRADA ....................................... 94
- AVARIA LUCI STOP .......................... 94
- AVARIA SENSORI PARCHEGGIO ..... 94
- VISUALIZZAZIONE SELEZIONE
MODALITA' DI GUIDA (Sistema Alfa
D.N.A.) ............................................... 95
65
Page 70 of 207

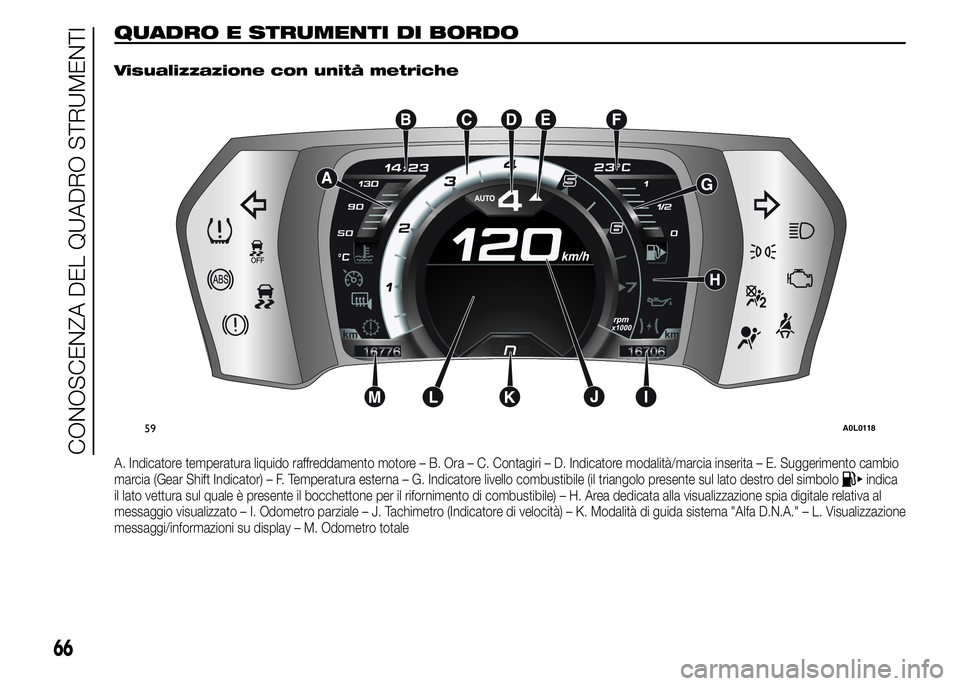

QUADRO E STRUMENTI DI BORDO.
Visualizzazione con unità metriche
A. Indicatore temperatura liquido raffreddamento motore – B. Ora – C. Contagiri – D. Indicatore modalità/marcia inserita – E. Suggerimento cambio
marcia (Gear Shift Indicator) – F. Temperatura esterna – G. Indicatore livello combustibile (il triangolo presente sul lato destro del simboloindica
il lato vettura sul quale è presente il bocchettone per il rifornimento di combustibile) – H. Area dedicata alla visualizzazione spia digitale relativa al
messaggio visualizzato – I. Odometro parziale – J. Tachimetro (Indicatore di velocità) – K. Modalità di guida sistema "Alfa D.N.A." – L. Visualizzazione
messaggi/informazioni su display – M. Odometro totale
59A0L0118
66
CONOSCENZA DEL QUADRO STRUMENTI
