Alfa Romeo 4C 2015 Manual de Uso e Manutenção (in Portuguese)

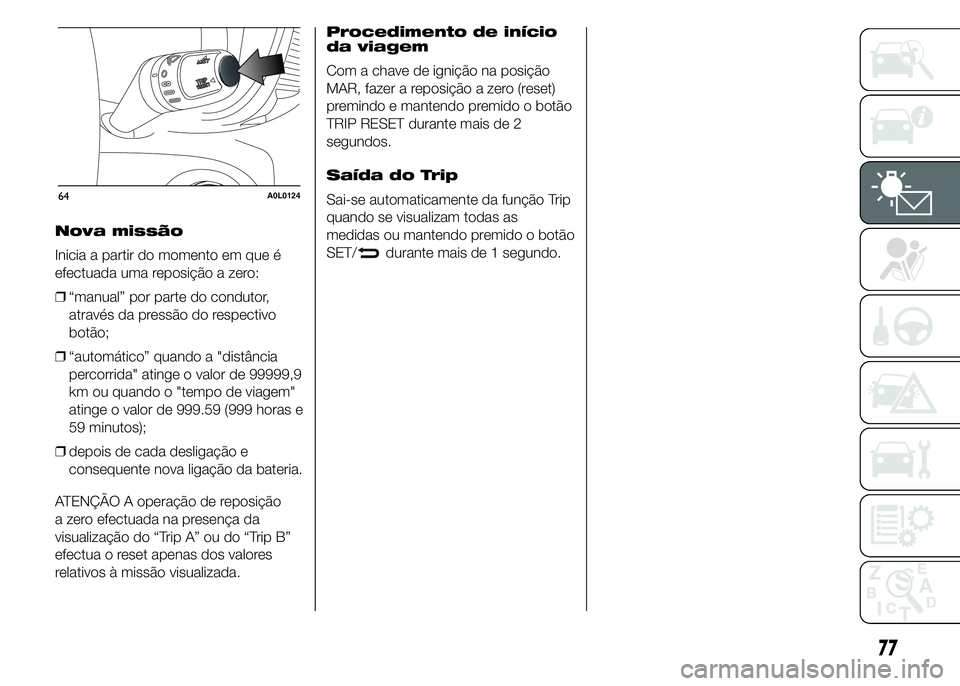

Nova missão
Inicia a partir do momento em que é
efectuada uma reposição a zero:
❒“manual” por parte do condutor,
através da pressão do respectivo
botão;
❒“automático” quando a "distância
percorrida" atinge o valor de 99999,9
km ou quando o "tempo de viagem"
atinge o valor de 999.59 (999 horas e
59 minutos);
❒depois de cada desligação e
consequente nova ligação da bateria.
ATENÇÃO A operação de reposição
a zero efectuada na presença da
visualização do “Trip A” ou do “Trip B”
efectua o reset apenas dos valores
relativos à missão visualizada.Procedimento de início
da viagem
Com a chave de ignição na posição
MAR, fazer a reposição a zero (reset)
premindo e mantendo premido o botão
TRIP RESET durante mais de 2
segundos.
Saída do Trip
Sai-se automaticamente da função Trip
quando se visualizam todas as
medidas ou mantendo premido o botão
SET/
durante mais de 1 segundo.
64A0L0124
77

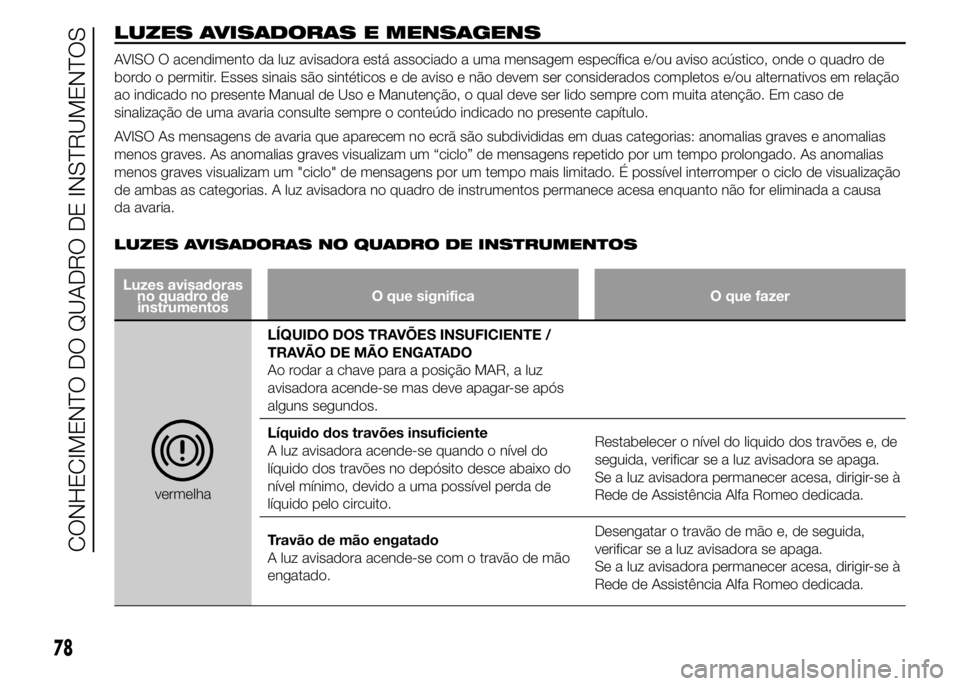

LUZES AVISADORAS E MENSAGENS
AVISO O acendimento da luz avisadora está associado a uma mensagem específica e/ou aviso acústico, onde o quadro de
bordo o permitir. Esses sinais são sintéticos e de aviso e não devem ser considerados completos e/ou alternativos em relação
ao indicado no presente Manual de Uso e Manutenção, o qual deve ser lido sempre com muita atenção. Em caso de
sinalização de uma avaria consulte sempre o conteúdo indicado no presente capítulo.
AVISO As mensagens de avaria que aparecem no ecrã são subdivididas em duas categorias: anomalias graves e anomalias
menos graves. As anomalias graves visualizam um “ciclo” de mensagens repetido por um tempo prolongado. As anomalias
menos graves visualizam um "ciclo" de mensagens por um tempo mais limitado. É possível interromper o ciclo de visualização
de ambas as categorias. A luz avisadora no quadro de instrumentos permanece acesa enquanto não for eliminada a causa
da avaria.
LUZES AVISADORAS NO QUADRO DE INSTRUMENTOS
Luzes avisadoras
no quadro de
instrumentosO que significa O que fazer
vermelhaLÍQUIDO DOS TRAVÕES INSUFICIENTE /
TRAVÃO DE MÃO ENGATADO
Ao rodar a chave para a posição MAR, a luz
avisadora acende-se mas deve apagar-se após
alguns segundos.
Líquido dos travões insuficiente
A luz avisadora acende-se quando o nível do
líquido dos travões no depósito desce abaixo do
nível mínimo, devido a uma possível perda de
líquido pelo circuito.Restabelecer o nível do liquido dos travões e, de
seguida, verificar se a luz avisadora se apaga.
Se a luz avisadora permanecer acesa, dirigir-se à
Rede de Assistência Alfa Romeo dedicada.
Travão de mão engatado
A luz avisadora acende-se com o travão de mão
engatado.Desengatar o travão de mão e, de seguida,
verificar se a luz avisadora se apaga.
Se a luz avisadora permanecer acesa, dirigir-se à
Rede de Assistência Alfa Romeo dedicada.
78
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

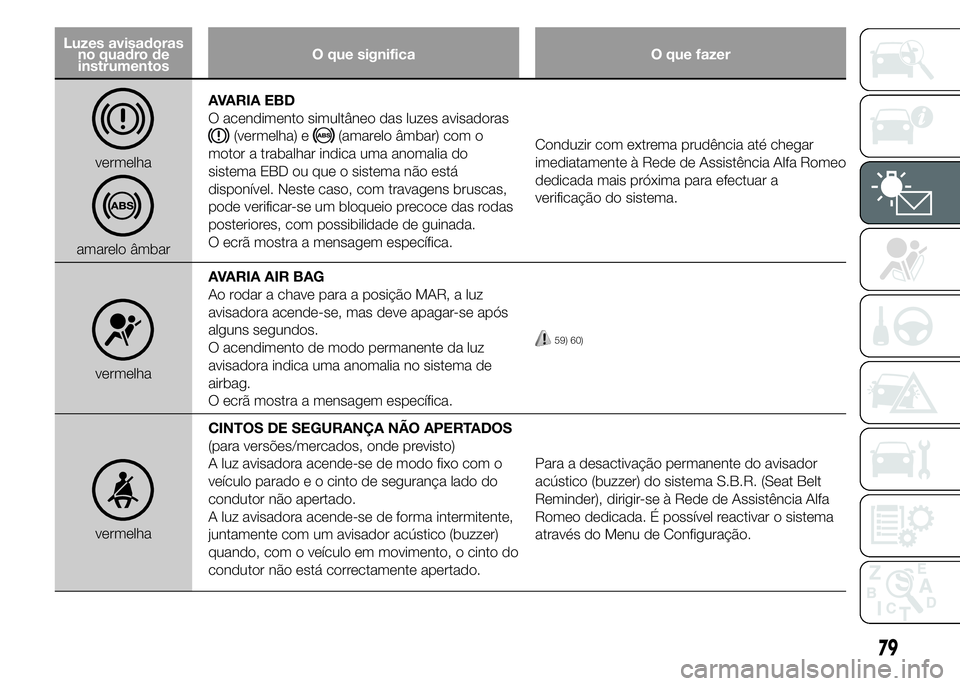

Luzes avisadoras
no quadro de
instrumentosO que significa O que fazer
vermelha
amarelo âmbarAVARIA EBD
O acendimento simultâneo das luzes avisadoras
(vermelha) e(amarelo âmbar) com o
motor a trabalhar indica uma anomalia do
sistema EBD ou que o sistema não está
disponível. Neste caso, com travagens bruscas,
pode verificar-se um bloqueio precoce das rodas
posteriores, com possibilidade de guinada.
O ecrã mostra a mensagem específica.Conduzir com extrema prudência até chegar
imediatamente à Rede de Assistência Alfa Romeo
dedicada mais próxima para efectuar a
verificação do sistema.
vermelhaAVARIA AIR BAG
Ao rodar a chave para a posição MAR, a luz
avisadora acende-se, mas deve apagar-se após
alguns segundos.
O acendimento de modo permanente da luz
avisadora indica uma anomalia no sistema de
airbag.
O ecrã mostra a mensagem específica.
59) 60)
vermelhaCINTOS DE SEGURANÇA NÃO APERTADOS
(para versões/mercados, onde previsto)
A luz avisadora acende-se de modo fixo com o
veículo parado e o cinto de segurança lado do
condutor não apertado.
A luz avisadora acende-se de forma intermitente,
juntamente com um avisador acústico (buzzer)
quando, com o veículo em movimento, o cinto do
condutor não está correctamente apertado.Para a desactivação permanente do avisador
acústico (buzzer) do sistema S.B.R. (Seat Belt
Reminder), dirigir-se à Rede de Assistência Alfa
Romeo dedicada. É possível reactivar o sistema
através do Menu de Configuração.
79

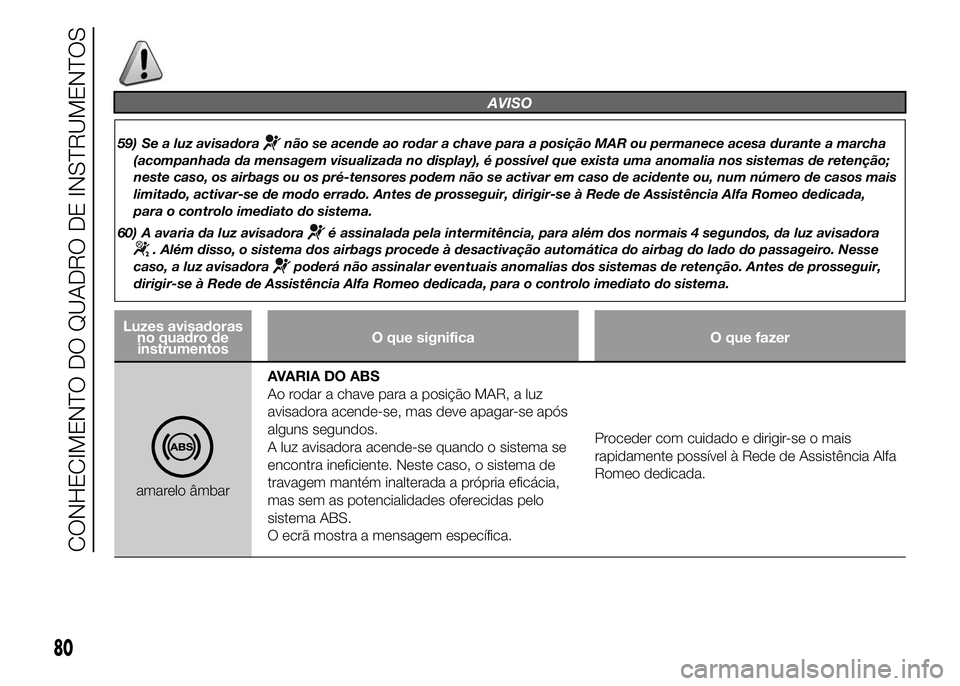

AVISO
59) Se a luz avisadoranão se acende ao rodar a chave para a posição MAR ou permanece acesa durante a marcha
(acompanhada da mensagem visualizada no display), é possível que exista uma anomalia nos sistemas de retenção;
neste caso, os airbags ou os pré-tensores podem não se activar em caso de acidente ou, num número de casos mais
limitado, activar-se de modo errado. Antes de prosseguir, dirigir-se à Rede de Assistência Alfa Romeo dedicada,
para o controlo imediato do sistema.
60) A avaria da luz avisadora
é assinalada pela intermitência, para além dos normais 4 segundos, da luz avisadora
. Além disso, o sistema dos airbags procede à desactivação automática do airbag do lado do passageiro. Nesse
caso, a luz avisadora
poderá não assinalar eventuais anomalias dos sistemas de retenção. Antes de prosseguir,
dirigir-se à Rede de Assistência Alfa Romeo dedicada, para o controlo imediato do sistema.
Luzes avisadoras
no quadro de
instrumentosO que significa O que fazer
amarelo âmbarAVARIA DO ABS
Ao rodar a chave para a posição MAR, a luz
avisadora acende-se, mas deve apagar-se após
alguns segundos.
A luz avisadora acende-se quando o sistema se
encontra ineficiente. Neste caso, o sistema de
travagem mantém inalterada a própria eficácia,
mas sem as potencialidades oferecidas pelo
sistema ABS.
O ecrã mostra a mensagem específica.Proceder com cuidado e dirigir-se o mais
rapidamente possível à Rede de Assistência Alfa
Romeo dedicada.
80
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

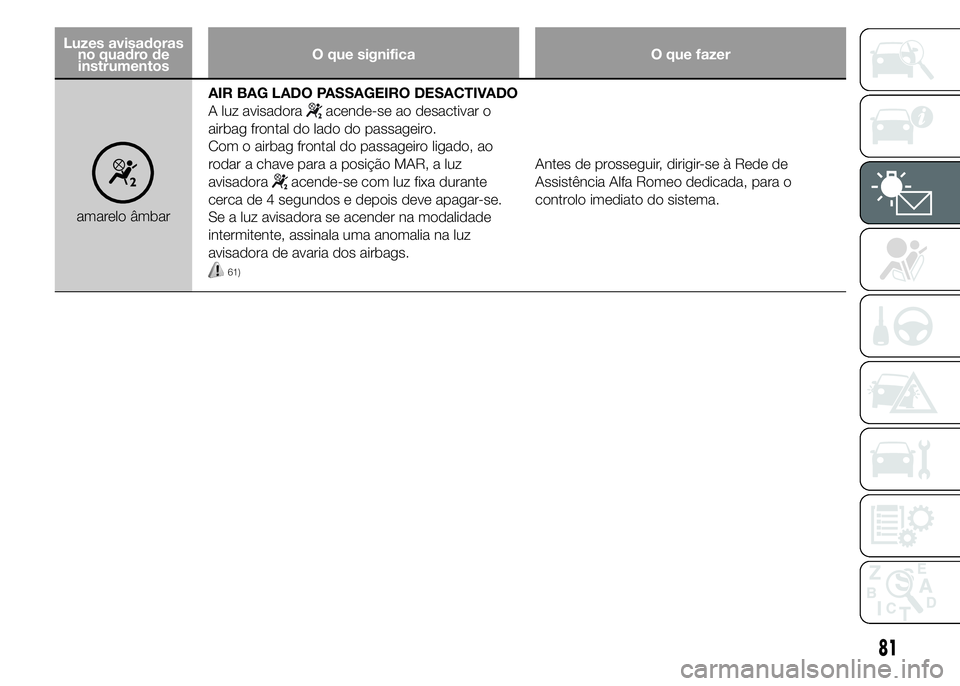

Luzes avisadoras
no quadro de
instrumentosO que significa O que fazer
amarelo âmbarAIR BAG LADO PASSAGEIRO DESACTIVADO
A luz avisadora
acende-se ao desactivar o
airbag frontal do lado do passageiro.
Com o airbag frontal do passageiro ligado, ao
rodar a chave para a posição MAR, a luz
avisadora
acende-se com luz fixa durante
cerca de 4 segundos e depois deve apagar-se.
Se a luz avisadora se acender na modalidade
intermitente, assinala uma anomalia na luz
avisadora de avaria dos airbags.
61)
Antes de prosseguir, dirigir-se à Rede de
Assistência Alfa Romeo dedicada, para o
controlo imediato do sistema.
81

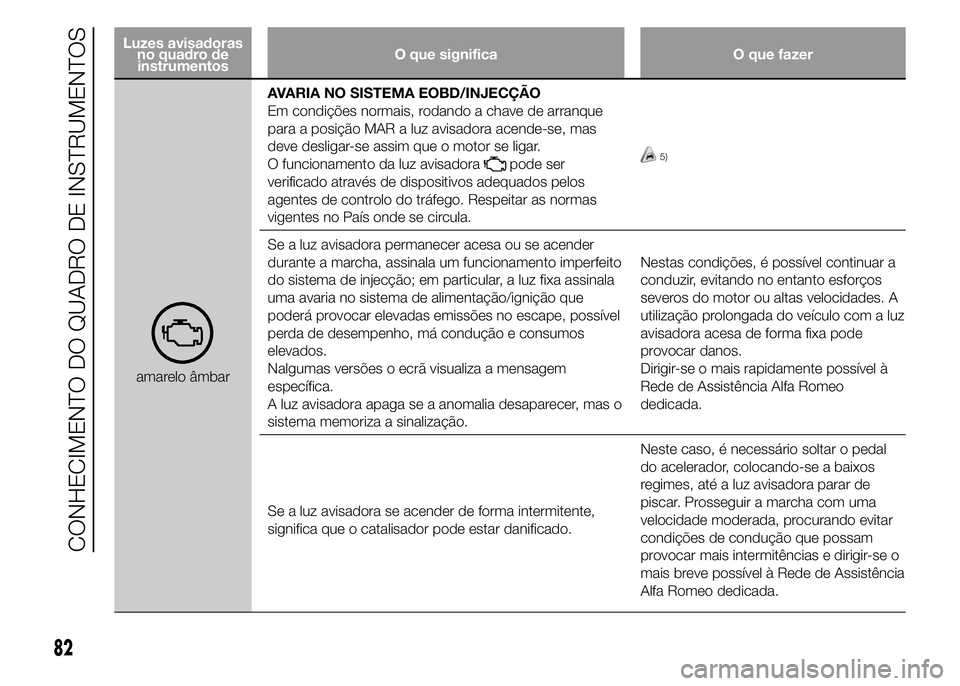

Luzes avisadoras
no quadro de
instrumentosO que significa O que fazer
amarelo âmbarAVARIA NO SISTEMA EOBD/INJECÇÃO
Em condições normais, rodando a chave de arranque
para a posição MAR a luz avisadora acende-se, mas
deve desligar-se assim que o motor se ligar.
O funcionamento da luz avisadora
pode ser
verificado através de dispositivos adequados pelos
agentes de controlo do tráfego. Respeitar as normas
vigentes no País onde se circula.5)
Se a luz avisadora permanecer acesa ou se acender
durante a marcha, assinala um funcionamento imperfeito
do sistema de injecção; em particular, a luz fixa assinala
uma avaria no sistema de alimentação/ignição que
poderá provocar elevadas emissões no escape, possível
perda de desempenho, má condução e consumos
elevados.
Nalgumas versões o ecrã visualiza a mensagem
específica.
A luz avisadora apaga se a anomalia desaparecer, mas o
sistema memoriza a sinalização.Nestas condições, é possível continuar a
conduzir, evitando no entanto esforços
severos do motor ou altas velocidades. A
utilização prolongada do veículo com a luz
avisadora acesa de forma fixa pode
provocar danos.
Dirigir-se o mais rapidamente possível à
Rede de Assistência Alfa Romeo
dedicada.
Se a luz avisadora se acender de forma intermitente,
significa que o catalisador pode estar danificado.Neste caso, é necessário soltar o pedal
do acelerador, colocando-se a baixos
regimes, até a luz avisadora parar de
piscar. Prosseguir a marcha com uma
velocidade moderada, procurando evitar
condições de condução que possam
provocar mais intermitências e dirigir-se o
mais breve possível à Rede de Assistência
Alfa Romeo dedicada.
82
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Luzes avisadoras
no quadro de
instrumentosO que significa O que fazer
amarelo âmbarSISTEMA T.P.M.S.AVISO Não prosseguir o andamento com um ou
mais pneus vazios, dado que a condução do
veículo pode estar comprometida. Parar o
veículo evitando travagens e viragens bruscas.
Proceder à reparação imediata através do kit
apropriado (consultar o parágrafo "Reparação
de uma roda" no capítulo "Em emergência") e
dirigir-se o mais breve possível à Rede de
Assistência Alfa Romeo dedicada.
Avaria do sistema T.P.M.S.
A luz avisadora acende-se quando é detectada
uma anomalia no sistema T.P.M.S.
Caso sejam montadas uma ou mais rodas sem
sensor, no display será visualizada uma mensagem
de aviso, até serem restabelecidas as condições
iniciais.Neste caso, dirigir-se o mais breve possível à
Rede de Assistência Alfa Romeo dedicada.
Pressão dos pneus insuficiente - Ver manual
A luz avisadora acende-se, juntamente com a
visualização de uma mensagem dedicada no
display, para assinalar que a pressão do pneu é
inferior ao valor recomendado e/ou que se está a
verificar uma lenta perda de pressão. Nestas
circunstâncias, podem não estar garantidas a
melhor duração do pneu e um consumo de
combustível ideal.
Caso dois ou mais pneus estejam numa das
condições supracitadas, o display mostrará, em
sucessão, as indicações relativas a cada pneu.Em qualquer condição na qual a mensagem no
quadro indique "Ver manual", consultar
OBRIGATORIAMENTE o parágrafo "Rodas" do
capítulo "Dados técnicos", respeitando
escrupulosamente as indicações nele contidas.
83

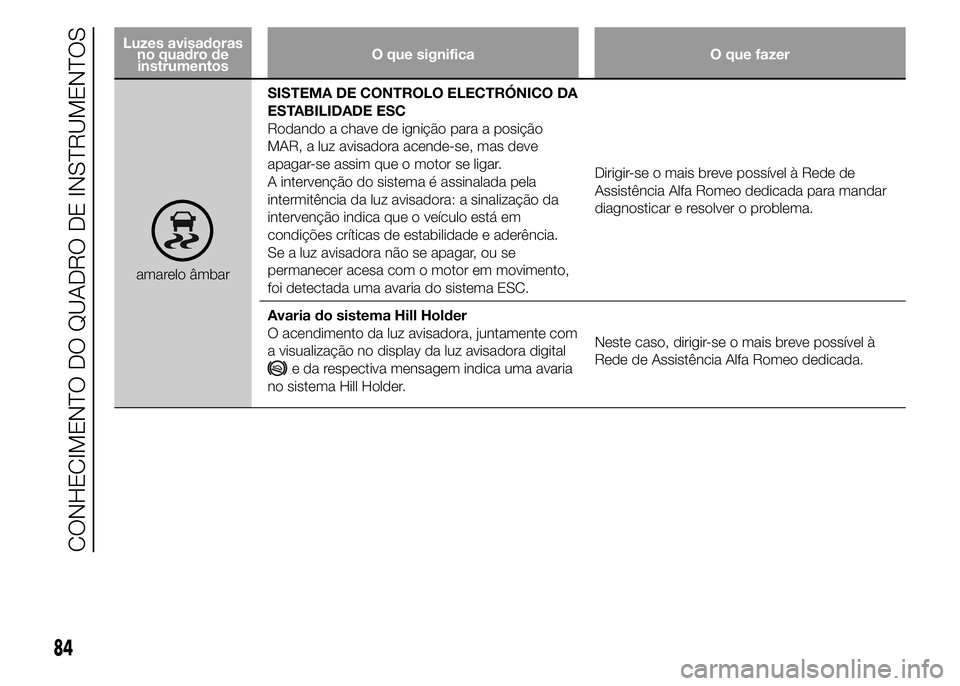

Luzes avisadoras
no quadro de
instrumentosO que significa O que fazer
amarelo âmbarSISTEMA DE CONTROLO ELECTRÓNICO DA
ESTABILIDADE ESC
Rodando a chave de ignição para a posição
MAR, a luz avisadora acende-se, mas deve
apagar-se assim que o motor se ligar.
A intervenção do sistema é assinalada pela
intermitência da luz avisadora: a sinalização da
intervenção indica que o veículo está em
condições críticas de estabilidade e aderência.
Se a luz avisadora não se apagar, ou se
permanecer acesa com o motor em movimento,
foi detectada uma avaria do sistema ESC.Dirigir-se o mais breve possível à Rede de
Assistência Alfa Romeo dedicada para mandar
diagnosticar e resolver o problema.
Avaria do sistema Hill Holder
O acendimento da luz avisadora, juntamente com
a visualização no display da luz avisadora digital
e da respectiva mensagem indica uma avaria
no sistema Hill Holder.Neste caso, dirigir-se o mais breve possível à
Rede de Assistência Alfa Romeo dedicada.
84
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

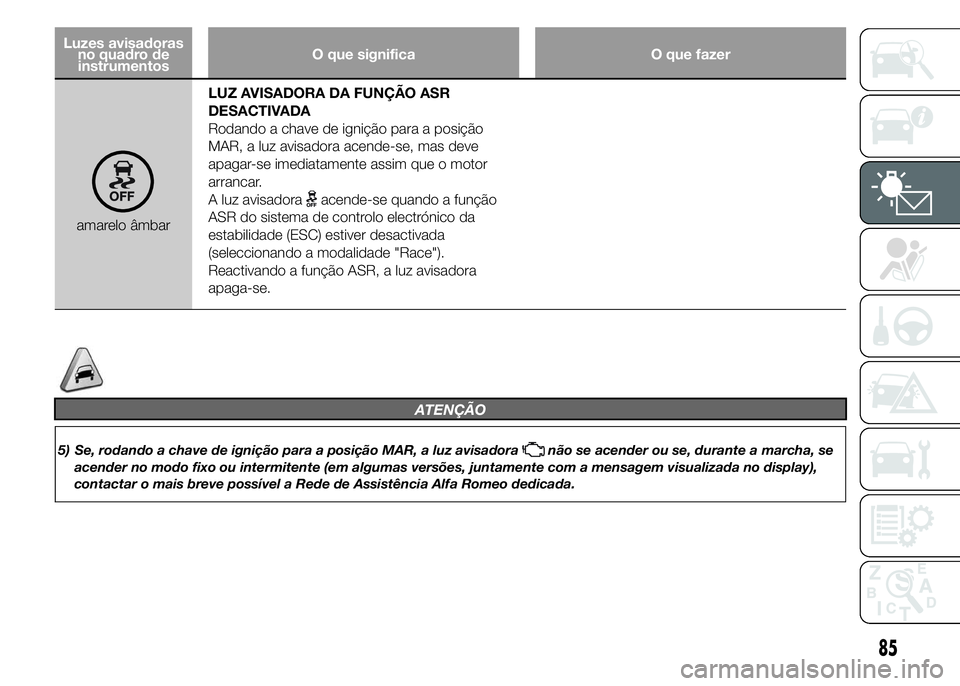

Luzes avisadoras
no quadro de
instrumentosO que significa O que fazer
amarelo âmbarLUZ AVISADORA DA FUNÇÃO ASR
DESACTIVADA
Rodando a chave de ignição para a posição
MAR, a luz avisadora acende-se, mas deve
apagar-se imediatamente assim que o motor
arrancar.
A luz avisadora
acende-se quando a função
ASR do sistema de controlo electrónico da
estabilidade (ESC) estiver desactivada
(seleccionando a modalidade "Race").
Reactivando a função ASR, a luz avisadora
apaga-se.
ATENÇÃO
5) Se, rodando a chave de ignição para a posição MAR, a luz avisadoranão se acender ou se, durante a marcha, se
acender no modo fixo ou intermitente (em algumas versões, juntamente com a mensagem visualizada no display),
contactar o mais breve possível a Rede de Assistência Alfa Romeo dedicada.
85

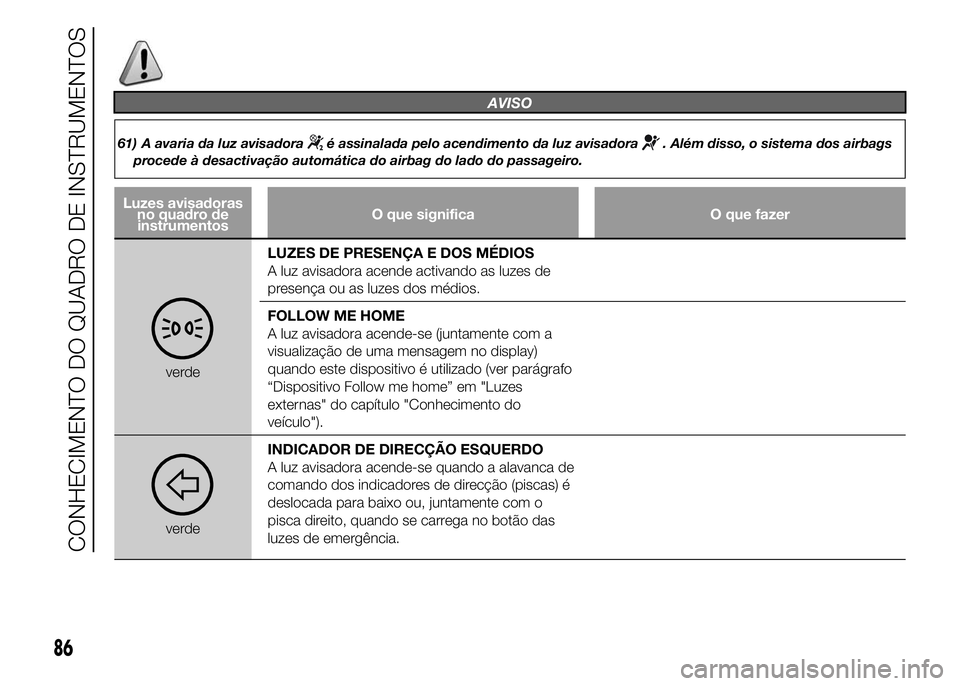

AVISO
61) A avaria da luz avisadoraé assinalada pelo acendimento da luz avisadora. Além disso, o sistema dos airbags
procede à desactivação automática do airbag do lado do passageiro.
Luzes avisadoras
no quadro de
instrumentosO que significa O que fazer
verdeLUZES DE PRESENÇA E DOS MÉDIOS
A luz avisadora acende activando as luzes de
presença ou as luzes dos médios.
FOLLOW ME HOME
A luz avisadora acende-se (juntamente com a
visualização de uma mensagem no display)
quando este dispositivo é utilizado (ver parágrafo
“Dispositivo Follow me home” em "Luzes
externas" do capítulo "Conhecimento do
veículo").
verdeINDICADOR DE DIRECÇÃO ESQUERDO
A luz avisadora acende-se quando a alavanca de
comando dos indicadores de direcção (piscas) é
deslocada para baixo ou, juntamente com o
pisca direito, quando se carrega no botão das
luzes de emergência.
86
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
