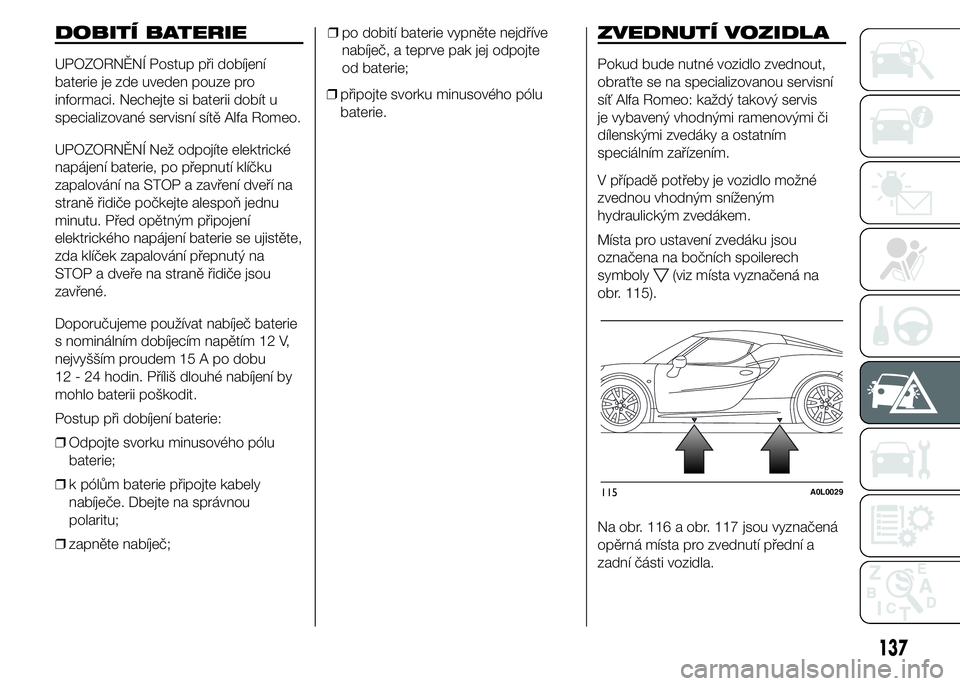

DOBITÍ BATERIE
UPOZORNĚNÍ Postup při dobíjení
baterie je zde uveden pouze pro
informaci. Nechejte si baterii dobít u
specializované servisní sítě Alfa Romeo.
UPOZORNĚNÍ Než odpojíte elektrické
napájení baterie, po přepnutí klíčku
zapalování na STOP a zavření dveří na
straně řidiče počkejte alespoň jednu
minutu. Před opětným připojení
elektrického napájení baterie se ujistěte,
zda klíček zapalování přepnutý na
STOP a dveře na straně řidiče jsou
zavřené.
Doporučujeme používat nabíječ baterie
s nominálním dobíjecím napětím 12 V,
nejvyšším proudem 15 A po dobu
12 - 24 hodin. Příliš dlouhé nabíjení by
mohlo baterii poškodit.
Postup při dobíjení baterie:
❒Odpojte svorku minusového pólu
baterie;
❒k pólům baterie připojte kabely
nabíječe. Dbejte na správnou
polaritu;
❒zapněte nabíječ;❒po dobití baterie vypněte nejdříve
nabíječ, a teprve pak jej odpojte
od baterie;
❒připojte svorku minusového pólu
baterie.
ZVEDNUTÍ VOZIDLA
Pokud bude nutné vozidlo zvednout,
obraťte se na specializovanou servisní
síť Alfa Romeo: každý takový servis
je vybavený vhodnými ramenovými či
dílenskými zvedáky a ostatním
speciálním zařízením.
V případě potřeby je vozidlo možné
zvednou vhodným sníženým
hydraulickým zvedákem.
Místa pro ustavení zvedáku jsou
označena na bočních spoilerech
symboly
(viz místa vyznačená na
obr. 115).
Na obr. 116 a obr. 117 jsou vyznačená
opěrná místa pro zvednutí přední a
zadní části vozidla.
115A0L0029
137

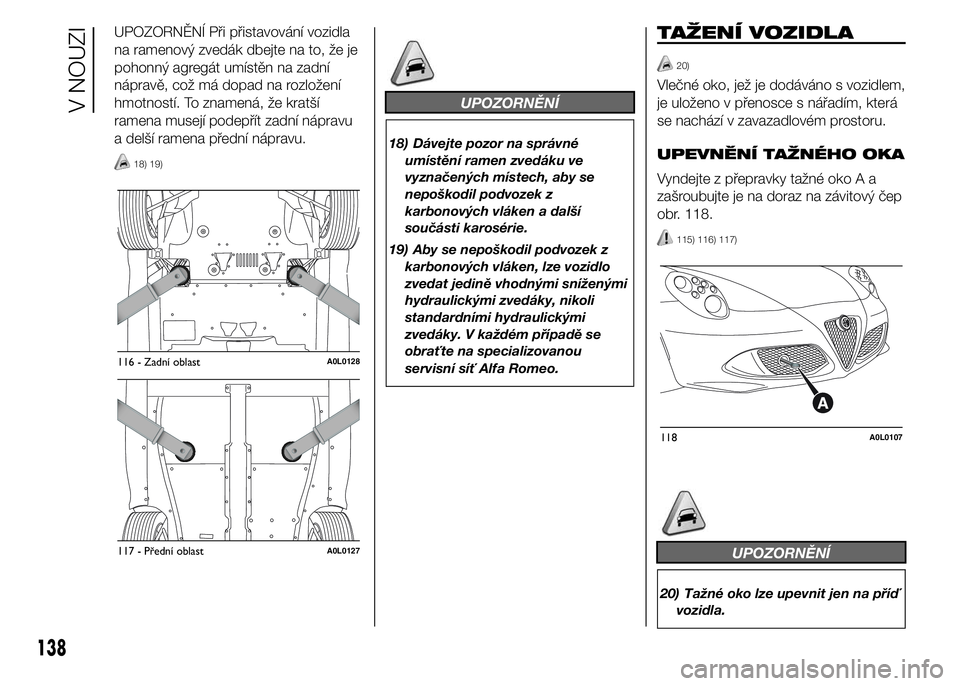

UPOZORNĚNÍ Při přistavování vozidla
na ramenový zvedák dbejte na to, že je
pohonný agregát umístěn na zadní
nápravě, což má dopad na rozložení
hmotností. To znamená, že kratší
ramena musejí podepřít zadní nápravu
a delší ramena přední nápravu.
18) 19)
UPOZORNĚNÍ
18) Dávejte pozor na správné
umístění ramen zvedáku ve
vyznačených místech, aby se
nepoškodil podvozek z
karbonových vláken a další
součásti karosérie.
19) Aby se nepoškodil podvozek z
karbonových vláken, lze vozidlo
zvedat jedině vhodnými sníženými
hydraulickými zvedáky, nikoli
standardními hydraulickými
zvedáky. V každém případě se
obraťte na specializovanou
servisní síť Alfa Romeo.
TAŽENÍ VOZIDLA
20)
Vlečné oko, jež je dodáváno s vozidlem,
je uloženo v přenosce s nářadím, která
se nachází v zavazadlovém prostoru.
UPEVNĚNÍ TAŽNÉHO OKA
Vyndejte z přepravky tažné oko A a
zašroubujte je na doraz na závitový čep
obr. 118.
115) 116) 117)
UPOZORNĚNÍ
20) Tažné oko lze upevnit jen na příď
vozidla.
116 - Zadní oblastA0L0128
117 - Přední oblastA0L0127
118A0L0107
138
V NOUZI

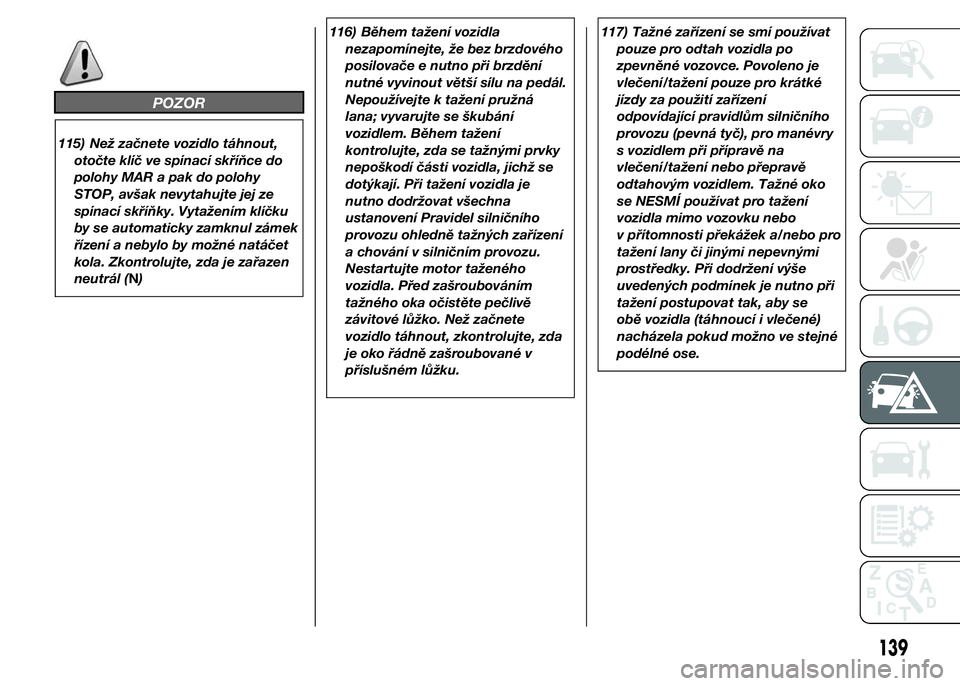

POZOR
115) Než začnete vozidlo táhnout,
otočte klíč ve spínací skříňce do
polohy MAR a pak do polohy
STOP, avšak nevytahujte jej ze
spínací skříňky. Vytažením klíčku
by se automaticky zamknul zámek
řízení a nebylo by možné natáčet
kola. Zkontrolujte, zda je zařazen
neutrál (N)116) Během tažení vozidla
nezapomínejte, že bez brzdového
posilovače e nutno při brzdění
nutné vyvinout větší sílu na pedál.
Nepoužívejte k tažení pružná
lana; vyvarujte se škubání
vozidlem. Během tažení
kontrolujte, zda se tažnými prvky
nepoškodí části vozidla, jichž se
dotýkají. Při tažení vozidla je
nutno dodržovat všechna
ustanovení Pravidel silničního
provozu ohledně tažných zařízení
a chování v silničním provozu.
Nestartujte motor taženého
vozidla. Před zašroubováním
tažného oka očistěte pečlivě
závitové lůžko. Než začnete
vozidlo táhnout, zkontrolujte, zda
je oko řádně zašroubované v
příslušném lůžku.117) Tažné zařízení se smí používat
pouze pro odtah vozidla po
zpevněné vozovce. Povoleno je
vlečení/tažení pouze pro krátké
jízdy za použití zařízení
odpovídající pravidlům silničního
provozu (pevná tyč), pro manévry
s vozidlem při přípravě na
vlečení/tažení nebo přepravě
odtahovým vozidlem. Tažné oko
se NESMÍ používat pro tažení
vozidla mimo vozovku nebo
v přítomnosti překážek a/nebo pro
tažení lany či jinými nepevnými
prostředky. Při dodržení výše
uvedených podmínek je nutno při
tažení postupovat tak, aby se
obě vozidla (táhnoucí i vlečené)
nacházela pokud možno ve stejné
podélné ose.
139

140
Tato stránka byla ponechána prázdná

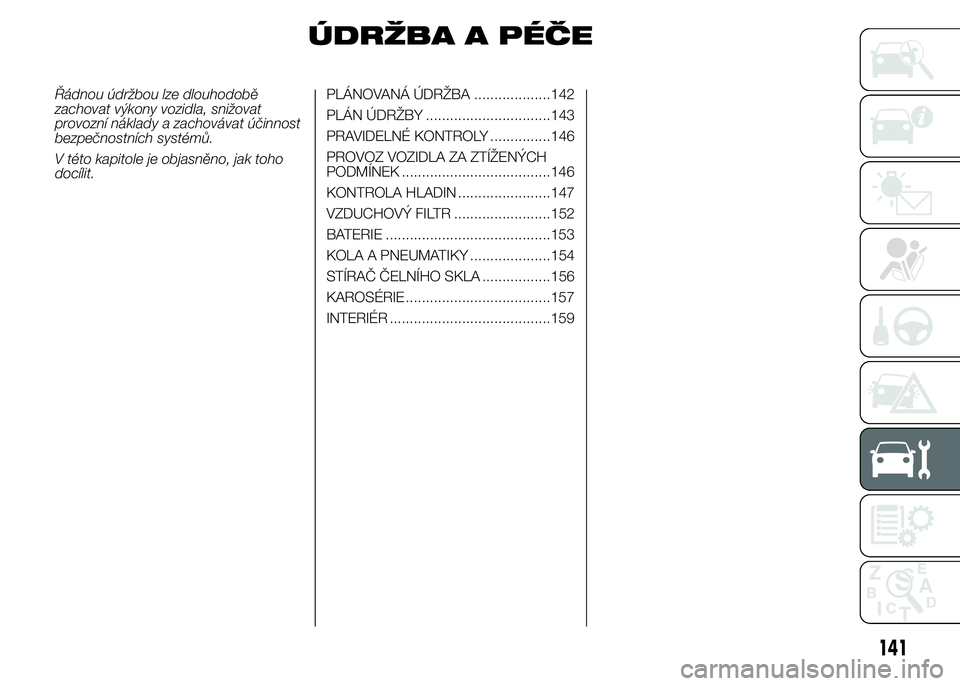

ÚDRŽBA A PÉČE
Řádnou údržbou lze dlouhodobě
zachovat výkony vozidla, snižovat
provozní náklady a zachovávat účinnost
bezpečnostních systémů.
V této kapitole je objasněno, jak toho
docílit.PLÁNOVANÁ ÚDRŽBA ...................142
PLÁN ÚDRŽBY ...............................143
PRAVIDELNÉ KONTROLY ...............146
PROVOZ VOZIDLA ZA ZTÍŽENÝCH
PODMÍNEK .....................................146
KONTROLA HLADIN .......................147
VZDUCHOVÝ FILTR ........................152
BATERIE .........................................153
KOLA A PNEUMATIKY ....................154
STÍRAČ ČELNÍHO SKLA .................156
KAROSÉRIE ....................................157
INTERIÉR ........................................159
141

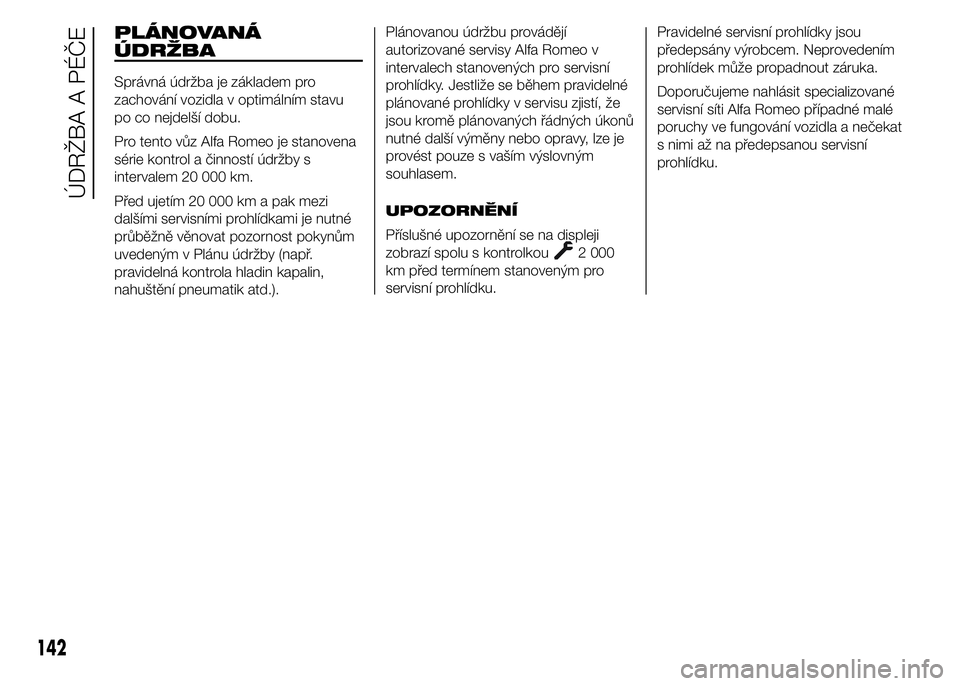

PLÁNOVANÁ
ÚDRŽBA
Správná údržba je základem pro
zachování vozidla v optimálním stavu
po co nejdelší dobu.
Pro tento vůz Alfa Romeo je stanovena
série kontrol a činností údržby s
intervalem 20 000 km.
Před ujetím 20 000 km a pak mezi
dalšími servisními prohlídkami je nutné
průběžně věnovat pozornost pokynům
uvedeným v Plánu údržby (např.
pravidelná kontrola hladin kapalin,
nahuštění pneumatik atd.).Plánovanou údržbu provádějí
autorizované servisy Alfa Romeo v
intervalech stanovených pro servisní
prohlídky. Jestliže se během pravidelné
plánované prohlídky v servisu zjistí, že
jsou kromě plánovaných řádných úkonů
nutné další výměny nebo opravy, lze je
provést pouze s vaším výslovným
souhlasem.
UPOZORNĚNÍ
Příslušné upozornění se na displeji
zobrazí spolu s kontrolkou
2 000
km před termínem stanoveným pro
servisní prohlídku.Pravidelné servisní prohlídky jsou
předepsány výrobcem. Neprovedením
prohlídek může propadnout záruka.
Doporučujeme nahlásit specializované
servisní síti Alfa Romeo případné malé
poruchy ve fungování vozidla a nečekat
s nimi až na předepsanou servisní
prohlídku.
142
ÚDRŽBA A PÉČE

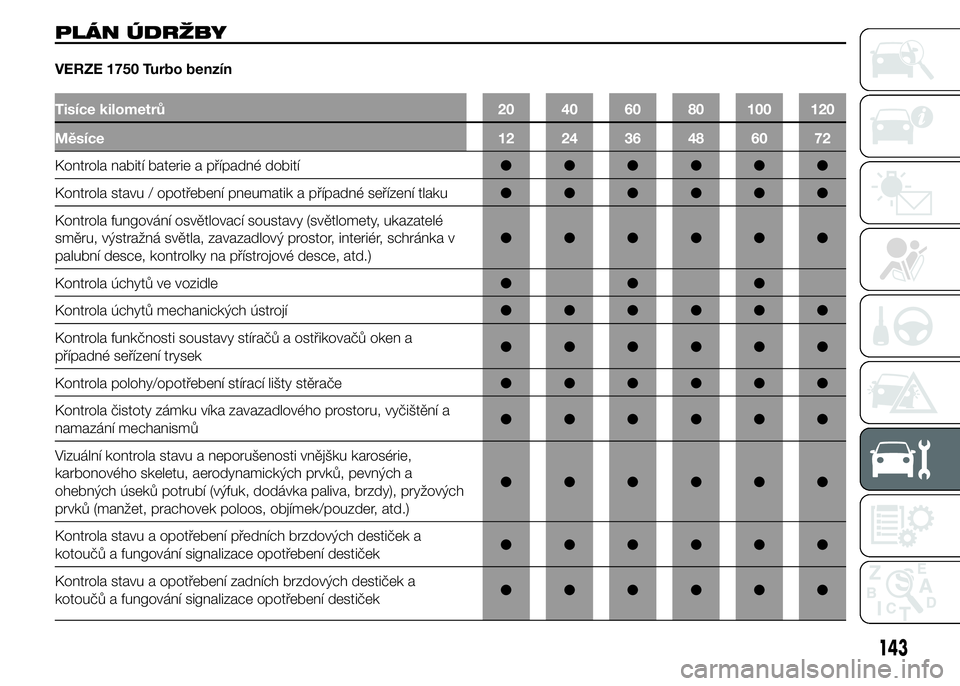

PLÁN ÚDRŽBY
VERZE 1750 Turbo benzín
Tisíce kilometrů 20 40 60 80 100 120
Měsíce 12 24 36 48 60 72
Kontrola nabití baterie a případné dobití●●●●●●
Kontrola stavu / opotřebení pneumatik a případné seřízení tlaku●●●●●●
Kontrola fungování osvětlovací soustavy (světlomety, ukazatelé
směru, výstražná světla, zavazadlový prostor, interiér, schránka v
palubní desce, kontrolky na přístrojové desce, atd.)●●●●●●
Kontrola úchytů ve vozidle●●●
Kontrola úchytů mechanických ústrojí●●●●●●
Kontrola funkčnosti soustavy stíračů a ostřikovačů oken a
případné seřízení trysek●●●●●●
Kontrola polohy/opotřebení stírací lišty stěrače●●●●●●
Kontrola čistoty zámku víka zavazadlového prostoru, vyčištění a
namazání mechanismů●●●●●●
Vizuální kontrola stavu a neporušenosti vnějšku karosérie,
karbonového skeletu, aerodynamických prvků, pevných a
ohebných úseků potrubí (výfuk, dodávka paliva, brzdy), pryžových
prvků (manžet, prachovek poloos, objímek/pouzder, atd.)●●●●●●
Kontrola stavu a opotřebení předních brzdových destiček a
kotoučů a fungování signalizace opotřebení destiček●●●●●●
Kontrola stavu a opotřebení zadních brzdových destiček a
kotoučů a fungování signalizace opotřebení destiček●●●●●●
143

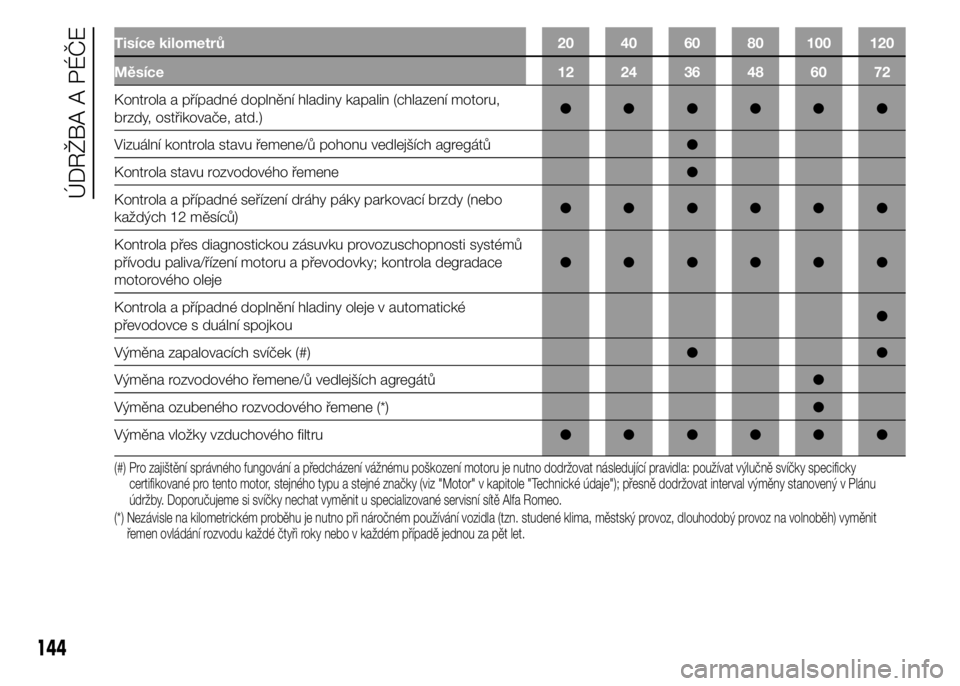

Tisíce kilometrů 20 40 60 80 100 120
Měsíce 12 24 36 48 60 72
Kontrola a případné doplnění hladiny kapalin (chlazení motoru,
brzdy, ostřikovače, atd.)●●●●●●
Vizuální kontrola stavu řemene/ů pohonu vedlejších agregátů●
Kontrola stavu rozvodového řemene●
Kontrola a případné seřízení dráhy páky parkovací brzdy (nebo
každých 12 měsíců)●●●●●●
Kontrola přes diagnostickou zásuvku provozuschopnosti systémů
přívodu paliva/řízení motoru a převodovky; kontrola degradace
motorového oleje●●●●●●
Kontrola a případné doplnění hladiny oleje v automatické
převodovce s duální spojkou●
Výměna zapalovacích svíček (#)●●
Výměna rozvodového řemene/ů vedlejších agregátů●
Výměna ozubeného rozvodového řemene (*)●
Výměna vložky vzduchového filtru●●●●●●
(#) Pro zajištění správného fungování a předcházení vážnému poškození motoru je nutno dodržovat následující pravidla: používat výlučně svíčky specificky
certifikované pro tento motor, stejného typu a stejné značky (viz "Motor" v kapitole "Technické údaje"); přesně dodržovat interval výměny stanovený v Plánu
údržby. Doporučujeme si svíčky nechat vyměnit u specializované servisní sítě Alfa Romeo.
(*) Nezávisle na kilometrickém proběhu je nutno při náročném používání vozidla (tzn. studené klima, městský provoz, dlouhodobý provoz na volnoběh)vyměnit
řemen ovládání rozvodu každé čtyři roky nebo v každém případě jednou za pět let.
144
ÚDRŽBA A PÉČE

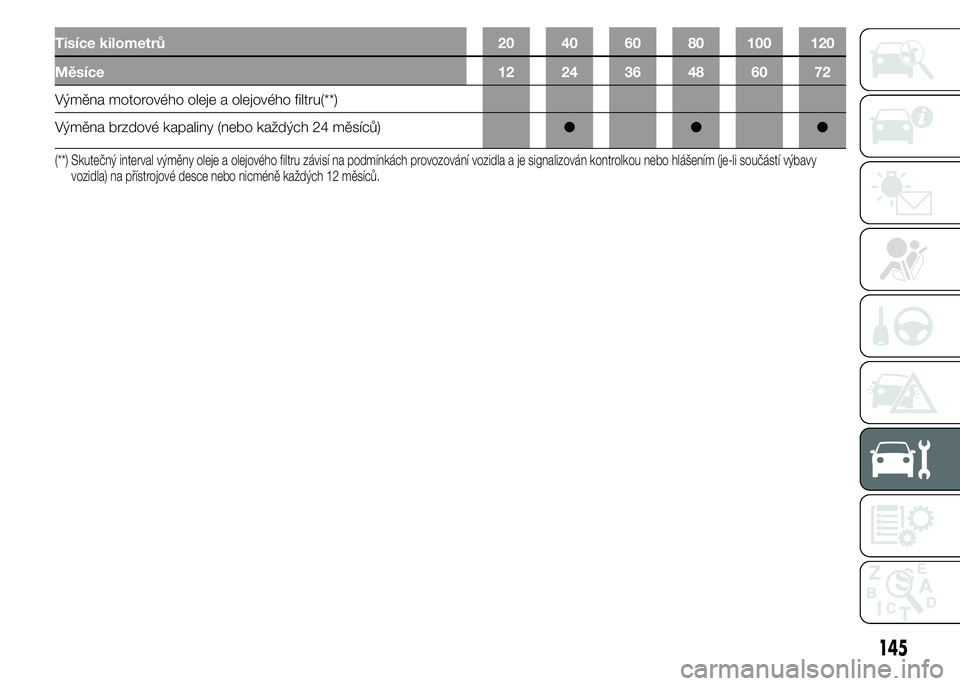

Tisíce kilometrů 20 40 60 80 100 120
Měsíce 12 24 36 48 60 72
Výměna motorového oleje a olejového filtru(**)
Výměna brzdové kapaliny (nebo každých 24 měsíců)●●●
(**) Skutečný interval výměny oleje a olejového filtru závisí na podmínkách provozování vozidla a je signalizován kontrolkou nebo hlášením (je-li součástí výbavy
vozidla) na přístrojové desce nebo nicméně každých 12 měsíců.
145

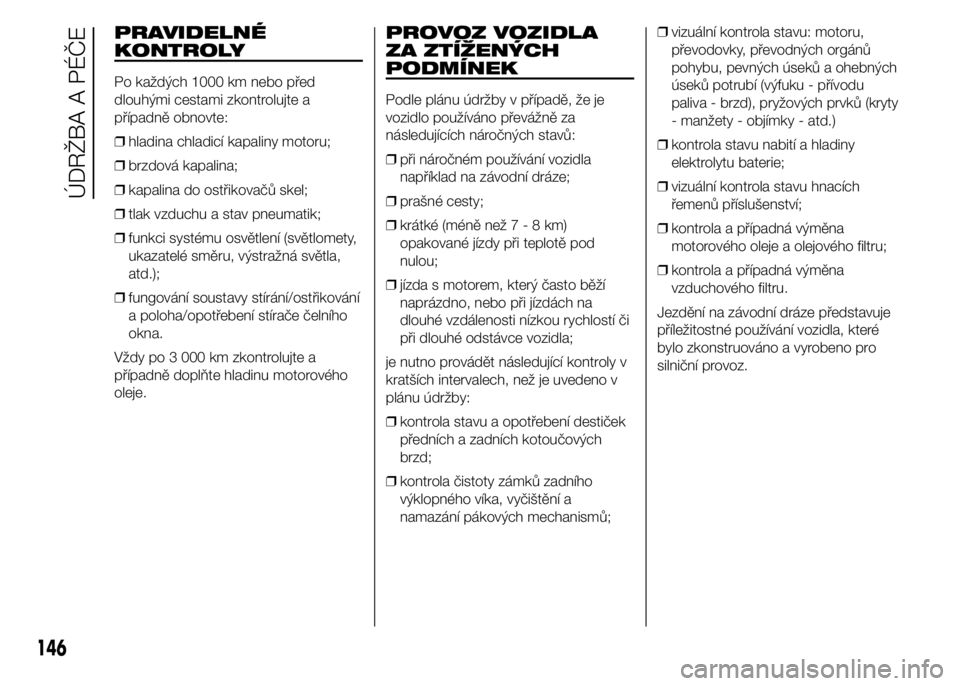

PRAVIDELNÉ
KONTROLY
Po každých 1000 km nebo před
dlouhými cestami zkontrolujte a
případně obnovte:
❒hladina chladicí kapaliny motoru;
❒brzdová kapalina;
❒kapalina do ostřikovačů skel;
❒tlak vzduchu a stav pneumatik;
❒funkci systému osvětlení (světlomety,
ukazatelé směru, výstražná světla,
atd.);
❒fungování soustavy stírání/ostřikování
a poloha/opotřebení stírače čelního
okna.
Vždy po 3 000 km zkontrolujte a
případně doplňte hladinu motorového
oleje.
PROVOZ VOZIDLA
ZA ZTÍŽENÝCH
PODMÍNEK
Podle plánu údržby v případě, že je
vozidlo používáno převážně za
následujících náročných stavů:
❒při náročném používání vozidla
například na závodní dráze;
❒prašné cesty;
❒krátké (méně než7-8km)
opakované jízdy při teplotě pod
nulou;
❒jízda s motorem, který často běží
naprázdno, nebo při jízdách na
dlouhé vzdálenosti nízkou rychlostí či
při dlouhé odstávce vozidla;
je nutno provádět následující kontroly v
kratších intervalech, než je uvedeno v
plánu údržby:
❒kontrola stavu a opotřebení destiček
předních a zadních kotoučových
brzd;
❒kontrola čistoty zámků zadního
výklopného víka, vyčištění a
namazání pákových mechanismů;❒vizuální kontrola stavu: motoru,
převodovky, převodných orgánů
pohybu, pevných úseků a ohebných
úseků potrubí (výfuku - přívodu
paliva - brzd), pryžových prvků (kryty
- manžety - objímky - atd.)
❒kontrola stavu nabití a hladiny
elektrolytu baterie;
❒vizuální kontrola stavu hnacích
řemenů příslušenství;
❒kontrola a případná výměna
motorového oleje a olejového filtru;
❒kontrola a případná výměna
vzduchového filtru.
Jezdění na závodní dráze představuje
příležitostné používání vozidla, které
bylo zkonstruováno a vyrobeno pro
silniční provoz.
