Page 11 of 190
Page 12 of 190

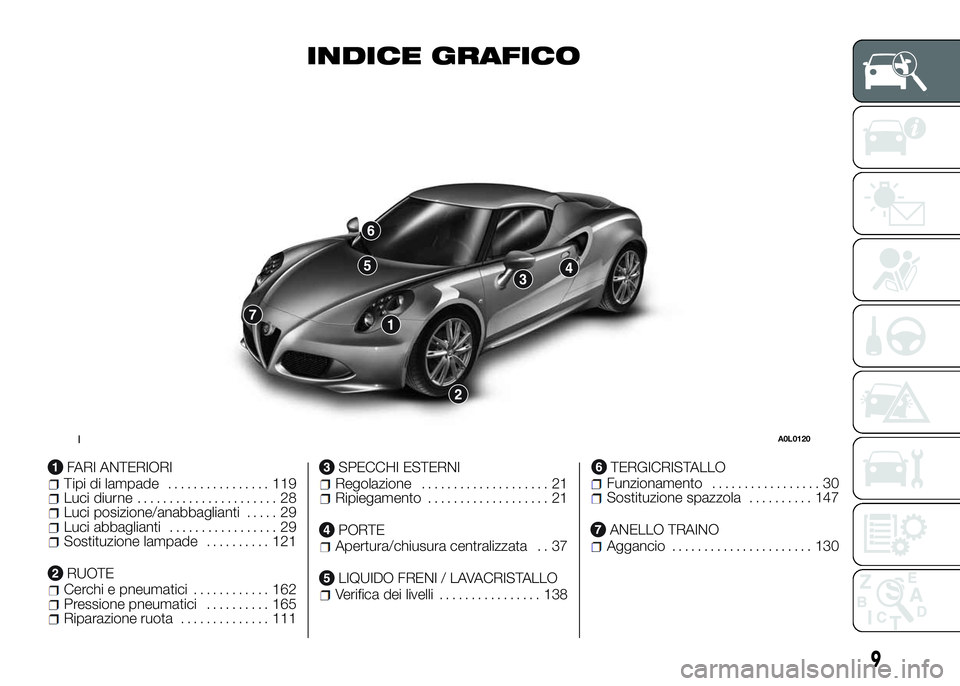

INDICE GRAFICO
FARI ANTERIORITipi di lampade................ 119Luci diurne...................... 28Luci posizione/anabbaglianti..... 29Luci abbaglianti................. 29Sostituzione lampade.......... 121
RUOTECerchi e pneumatici............ 162Pressione pneumatici.......... 165Riparazione ruota.............. 111
SPECCHI ESTERNIRegolazione.................... 21Ripiegamento................... 21
PORTEApertura/chiusura centralizzata . . 37
LIQUIDO FRENI / LAVACRISTALLOVerifica dei livelli................ 138
TERGICRISTALLOFunzionamento................. 30Sostituzione spazzola.......... 147
ANELLO TRAINOAggancio...................... 130
1A0L0120
9
Page 13 of 190

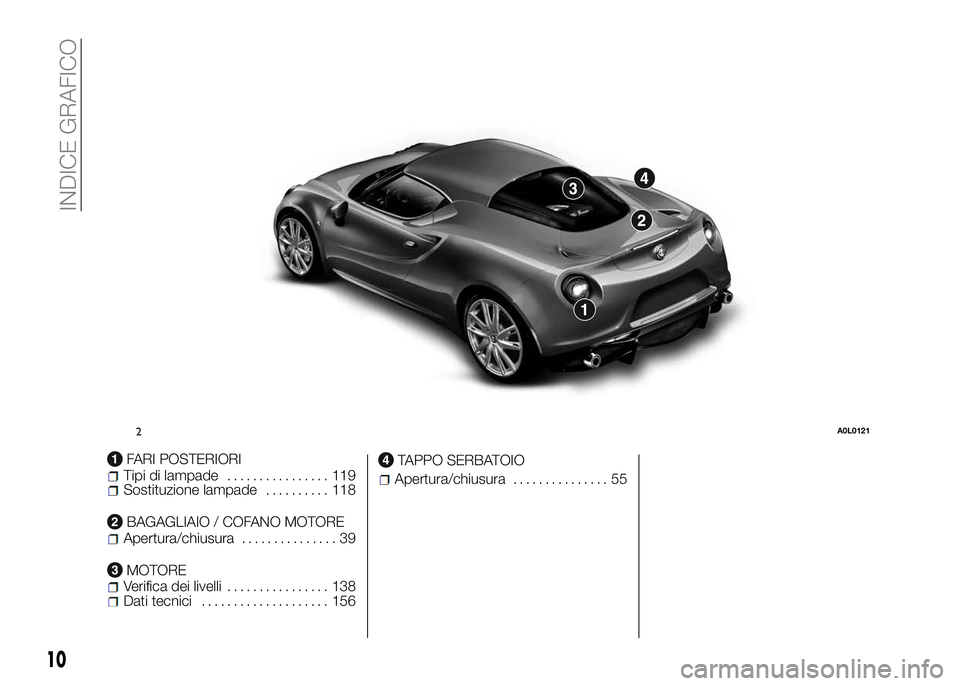

FARI POSTERIORITipi di lampade................ 119Sostituzione lampade.......... 118
BAGAGLIAIO / COFANO MOTOREApertura/chiusura............... 39
MOTOREVerifica dei livelli................ 138Dati tecnici.................... 156
TAPPO SERBATOIO
Apertura/chiusura............... 55
2A0L0121
10
INDICE GRAFICO
Page 14 of 190

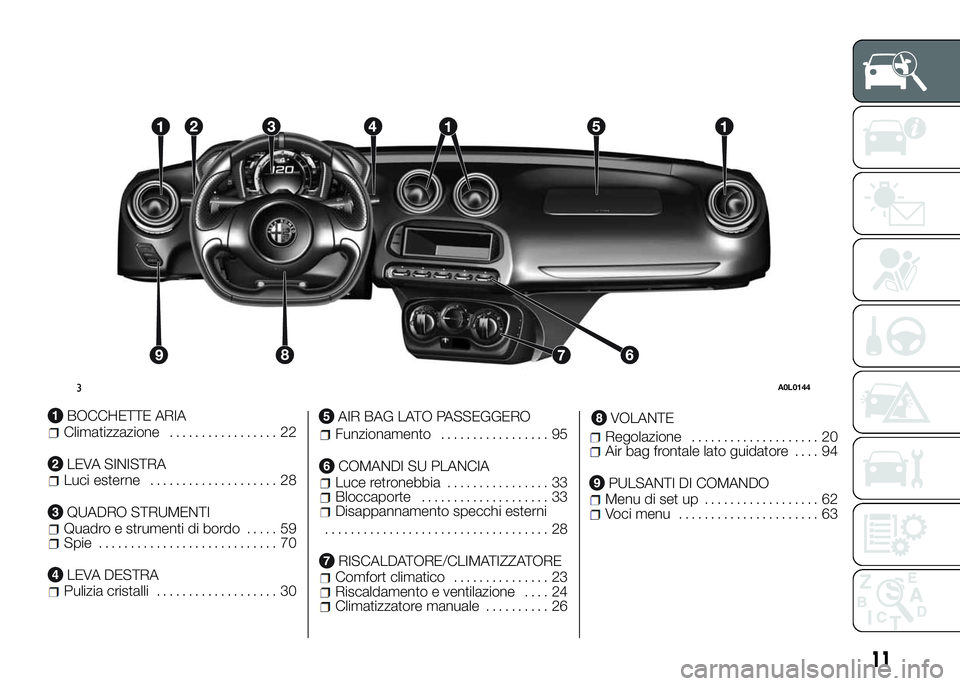

BOCCHETTE ARIAClimatizzazione................. 22
LEVA SINISTRALuci esterne.................... 28
QUADRO STRUMENTIQuadro e strumenti di bordo..... 59Spie............................ 70
LEVA DESTRAPulizia cristalli................... 30
AIR BAG LATO PASSEGGERO
Funzionamento................. 95
COMANDI SU PLANCIALuce retronebbia................ 33Bloccaporte.................... 33Disappannamento specchi esterni
................................... 28
RISCALDATORE/CLIMATIZZATOREComfort climatico............... 23Riscaldamento e ventilazione.... 24Climatizzatore manuale.......... 26
VOLANTE
Regolazione.................... 20Air bag frontale lato guidatore.... 94
PULSANTI DI COMANDOMenu di set up.................. 62Voci menu...................... 63
3A0L0144
11
Page 15 of 190

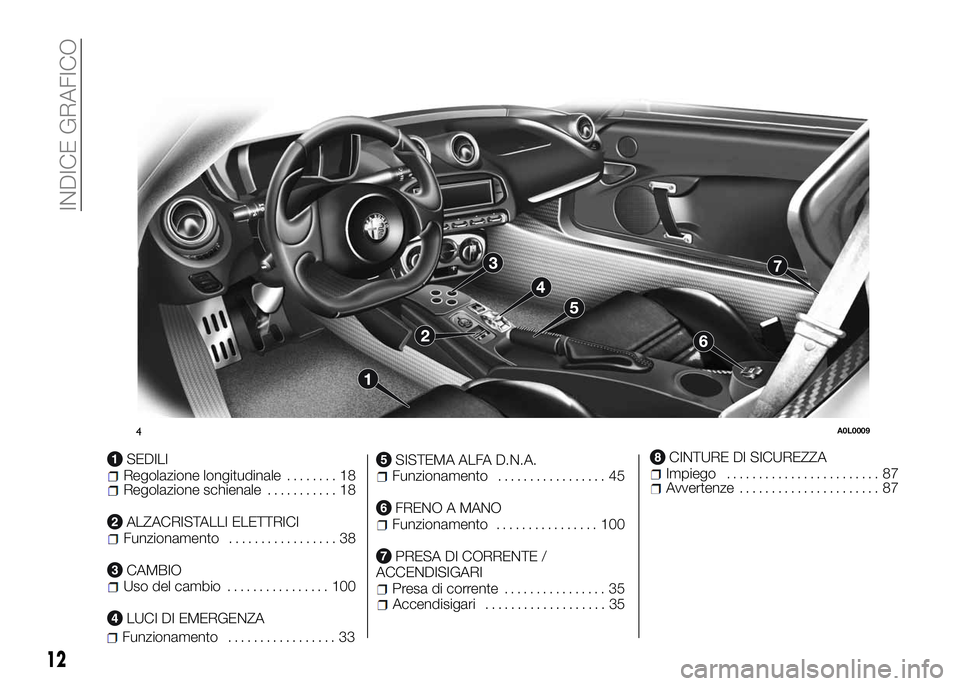

SEDILIRegolazione longitudinale........ 18Regolazione schienale........... 18
ALZACRISTALLI ELETTRICIFunzionamento................. 38
CAMBIOUso del cambio................ 100
LUCI DI EMERGENZA
Funzionamento................. 33
SISTEMA ALFA D.N.A.Funzionamento................. 45
FRENO A MANOFunzionamento................ 100
PRESA DI CORRENTE /
ACCENDISIGARI
Presa di corrente................ 35Accendisigari................... 35
CINTURE DI SICUREZZAImpiego........................ 87Avvertenze...................... 87
4A0L0009
12
INDICE GRAFICO
Page 16 of 190

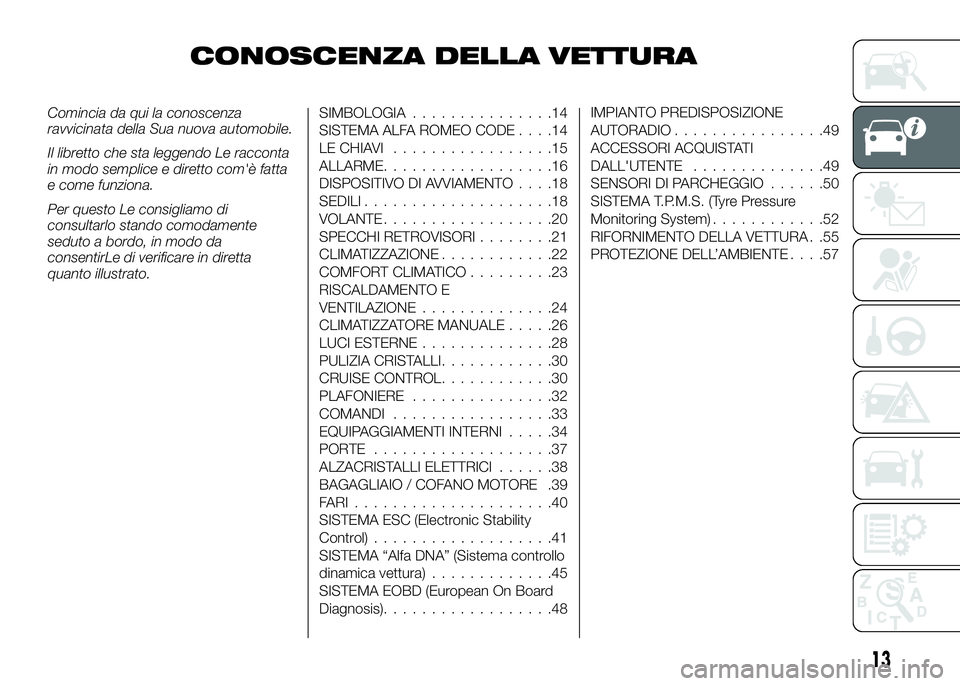

CONOSCENZA DELLA VETTURA
Comincia da qui la conoscenza
ravvicinata della Sua nuova automobile.
Il libretto che sta leggendo Le racconta
in modo semplice e diretto com'è fatta
e come funziona.
Per questo Le consigliamo di
consultarlo stando comodamente
seduto a bordo, in modo da
consentirLe di verificare in diretta
quanto illustrato.SIMBOLOGIA...............14
SISTEMA ALFA ROMEO CODE....14
LE CHIAVI.................15
ALLARME..................16
DISPOSITIVO DI AVVIAMENTO....18
SEDILI....................18
VOLANTE..................20
SPECCHI RETROVISORI........21
CLIMATIZZAZIONE............22
COMFORT CLIMATICO.........23
RISCALDAMENTO E
VENTILAZIONE..............24
CLIMATIZZATORE MANUALE.....26
LUCI ESTERNE..............28
PULIZIA CRISTALLI............30
CRUISE CONTROL............30
PLAFONIERE...............32
COMANDI.................33
EQUIPAGGIAMENTI INTERNI.....34
PORTE ...................37
ALZACRISTALLI ELETTRICI......38
BAGAGLIAIO / COFANO MOTORE .39
FARI.....................40
SISTEMA ESC (Electronic Stability
Control)...................41
SISTEMA “Alfa DNA” (Sistema controllo
dinamica vettura).............45
SISTEMA EOBD (European On Board
Diagnosis)..................48IMPIANTO PREDISPOSIZIONE
AUTORADIO................49
ACCESSORI ACQUISTATI
DALL'UTENTE..............49
SENSORI DI PARCHEGGIO......50
SISTEMA T.P.M.S. (Tyre Pressure
Monitoring System)............52
RIFORNIMENTO DELLA VETTURA . .55
PROTEZIONE DELL’AMBIENTE....57
13
Page 17 of 190

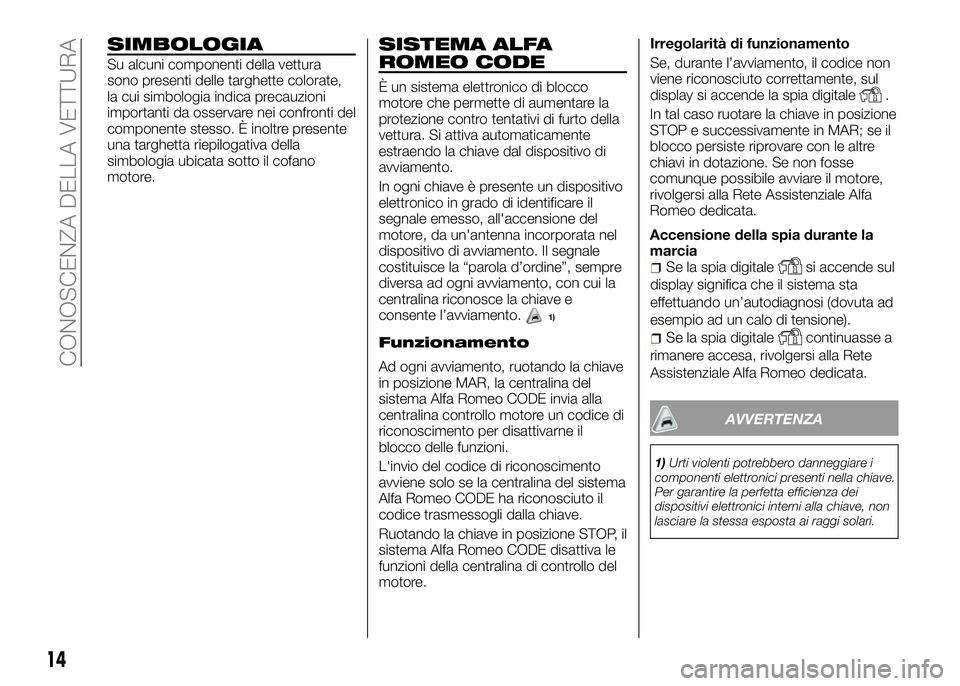

SIMBOLOGIA
Su alcuni componenti della vettura
sono presenti delle targhette colorate,
la cui simbologia indica precauzioni
importanti da osservare nei confronti del
componente stesso. È inoltre presente
una targhetta riepilogativa della
simbologia ubicata sotto il cofano
motore.
SISTEMA ALFA
ROMEO CODE
È un sistema elettronico di blocco
motore che permette di aumentare la
protezione contro tentativi di furto della
vettura. Si attiva automaticamente
estraendo la chiave dal dispositivo di
avviamento.
In ogni chiave è presente un dispositivo
elettronico in grado di identificare il
segnale emesso, all'accensione del
motore, da un'antenna incorporata nel
dispositivo di avviamento. Il segnale
costituisce la “parola d’ordine”, sempre
diversa ad ogni avviamento, con cui la
centralina riconosce la chiave e
consente l’avviamento.
1)
Funzionamento
Ad ogni avviamento, ruotando la chiave
in posizione MAR, la centralina del
sistema Alfa Romeo CODE invia alla
centralina controllo motore un codice di
riconoscimento per disattivarne il
blocco delle funzioni.
L'invio del codice di riconoscimento
avviene solo se la centralina del sistema
Alfa Romeo CODE ha riconosciuto il
codice trasmessogli dalla chiave.
Ruotando la chiave in posizione STOP, il
sistema Alfa Romeo CODE disattiva le
funzioni della centralina di controllo del
motore.Irregolarità di funzionamento
Se, durante l’avviamento, il codice non
viene riconosciuto correttamente, sul
display si accende la spia digitale
.
In tal caso ruotare la chiave in posizione
STOP e successivamente in MAR; se il
blocco persiste riprovare con le altre
chiavi in dotazione. Se non fosse
comunque possibile avviare il motore,
rivolgersi alla Rete Assistenziale Alfa
Romeo dedicata.
Accensione della spia durante la
marcia
Se la spia digitalesi accende sul
display significa che il sistema sta
effettuando un’autodiagnosi (dovuta ad
esempio ad un calo di tensione).
Se la spia digitalecontinuasse a
rimanere accesa, rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
AVVERTENZA
1)Urti violenti potrebbero danneggiare i
componenti elettronici presenti nella chiave.
Per garantire la perfetta efficienza dei
dispositivi elettronici interni alla chiave, non
lasciare la stessa esposta ai raggi solari.
14
CONOSCENZA DELLA VETTURA
Page 18 of 190

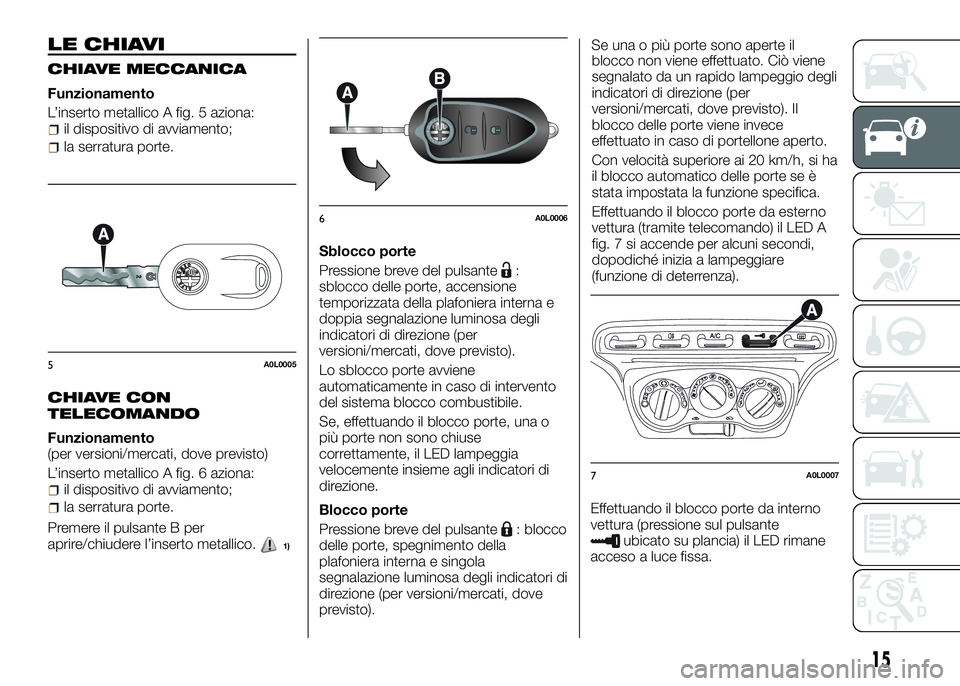

LE CHIAVI
CHIAVE MECCANICA
Funzionamento
L’inserto metallico A fig. 5 aziona:
il dispositivo di avviamento;
la serratura porte.
CHIAVE CON
TELECOMANDO
Funzionamento
(per versioni/mercati, dove previsto)
L’inserto metallico A fig. 6 aziona:
il dispositivo di avviamento;
la serratura porte.
Premere il pulsante B per
aprire/chiudere l’inserto metallico.
1)
Sblocco porte
Pressione breve del pulsante
:
sblocco delle porte, accensione
temporizzata della plafoniera interna e
doppia segnalazione luminosa degli
indicatori di direzione (per
versioni/mercati, dove previsto).
Lo sblocco porte avviene
automaticamente in caso di intervento
del sistema blocco combustibile.
Se, effettuando il blocco porte, una o
più porte non sono chiuse
correttamente, il LED lampeggia
velocemente insieme agli indicatori di
direzione.
Blocco porte
Pressione breve del pulsante
: blocco
delle porte, spegnimento della
plafoniera interna e singola
segnalazione luminosa degli indicatori di
direzione (per versioni/mercati, dove
previsto).Se una o più porte sono aperte il
blocco non viene effettuato. Ciò viene
segnalato da un rapido lampeggio degli
indicatori di direzione (per
versioni/mercati, dove previsto). Il
blocco delle porte viene invece
effettuato in caso di portellone aperto.
Con velocità superiore ai 20 km/h, si ha
il blocco automatico delle porte se è
stata impostata la funzione specifica.
Effettuando il blocco porte da esterno
vettura (tramite telecomando) il LED A
fig. 7 si accende per alcuni secondi,
dopodiché inizia a lampeggiare
(funzione di deterrenza).
Effettuando il blocco porte da interno
vettura (pressione sul pulsanteubicato su plancia) il LED rimane
acceso a luce fissa.
5A0L0005
6A0L0006
7A0L0007
15
Page 19 of 190

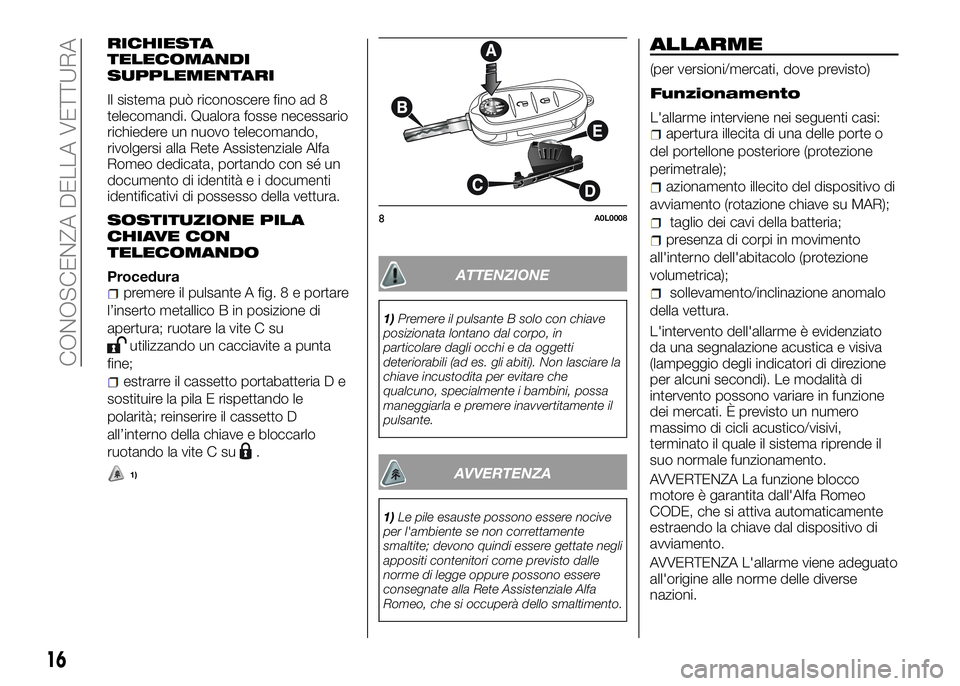

RICHIESTA
TELECOMANDI
SUPPLEMENTARI
Il sistema può riconoscere fino ad 8
telecomandi. Qualora fosse necessario
richiedere un nuovo telecomando,
rivolgersi alla Rete Assistenziale Alfa
Romeo dedicata, portando con sé un
documento di identità e i documenti
identificativi di possesso della vettura.
SOSTITUZIONE PILA
CHIAVE CON
TELECOMANDO
Procedurapremere il pulsante A fig. 8 e portare
l’inserto metallico B in posizione di
apertura; ruotare la vite C su
utilizzando un cacciavite a punta
fine;
estrarre il cassetto portabatteria D e
sostituire la pila E rispettando le
polarità; reinserire il cassetto D
all’interno della chiave e bloccarlo
ruotando la vite C su
.
1)
ATTENZIONE
1)Premere il pulsante B solo con chiave
posizionata lontano dal corpo, in
particolare dagli occhi e da oggetti
deteriorabili (ad es. gli abiti). Non lasciare la
chiave incustodita per evitare che
qualcuno, specialmente i bambini, possa
maneggiarla e premere inavvertitamente il
pulsante.
AVVERTENZA
1)Le pile esauste possono essere nocive
per l'ambiente se non correttamente
smaltite; devono quindi essere gettate negli
appositi contenitori come previsto dalle
norme di legge oppure possono essere
consegnate alla Rete Assistenziale Alfa
Romeo, che si occuperà dello smaltimento.
ALLARME
(per versioni/mercati, dove previsto)
Funzionamento
L'allarme interviene nei seguenti casi:apertura illecita di una delle porte o
del portellone posteriore (protezione
perimetrale);
azionamento illecito del dispositivo di
avviamento (rotazione chiave su MAR);
taglio dei cavi della batteria;
presenza di corpi in movimento
all'interno dell'abitacolo (protezione
volumetrica);
sollevamento/inclinazione anomalo
della vettura.
L'intervento dell'allarme è evidenziato
da una segnalazione acustica e visiva
(lampeggio degli indicatori di direzione
per alcuni secondi). Le modalità di
intervento possono variare in funzione
dei mercati. È previsto un numero
massimo di cicli acustico/visivi,
terminato il quale il sistema riprende il
suo normale funzionamento.
AVVERTENZA La funzione blocco
motore è garantita dall'Alfa Romeo
CODE, che si attiva automaticamente
estraendo la chiave dal dispositivo di
avviamento.
AVVERTENZA L'allarme viene adeguato
all'origine alle norme delle diverse
nazioni.
8A0L0008
16
CONOSCENZA DELLA VETTURA
Page 20 of 190
Inserimento
Con porte e portellone chiusi, chiave di
avviamento ruotata in posizione STOP
oppure estratta, puntando la chiave con
telecomando in direzione della vettura,
premere e rilasciare il pulsante
.
Per versioni/mercati, dove previsto,
l'impianto emette una segnalazione
visiva ed attiva il blocco porte.
L'inserimento dell'allarme è preceduto
da una fase di auto diagnosi della
durata di circa 30 secondi: in questa
fase si riscontra il LED lampeggiante su
plancia con frequenza pari a circa un
lampeggio al secondo.
Terminata la fase di auto diagnosi il LED
lampeggia con frequenza più bassa
(circa un lampeggio ogni 3 secondi).
Se dopo l'inserimento dell'allarme viene
emessa una seconda segnalazione
acustica e/o visiva mediante LED su
plancia, dopo circa 4 secondi
dall'inserimento, disinserire l'allarme
premendo il pulsante
, verificare la
corretta chiusura di porte e portellone,
quindi riattivare il sistema premendo il
pulsante
.
Se l'allarme emette una segnalazione
acustica anche con porte e portellone
correttamente chiusi, significa che si è
verificata un'anomalia di funzionamento
del sistema: in questo caso rivolgersi
alla Rete Assistenziale Alfa Romeo
dedicata.
Disinserimento
Premere il pulsante.
Vengono effettuate le seguenti azioni
(per versioni/mercati, dove previsto):
due brevi lampeggi degli indicatori di
direzione;
sblocco delle porte.
AVVERTENZA Azionando l'apertura
centralizzata con l'inserto metallico della
chiave, l'allarme non si disinserisce.
AVVERTENZA In caso di intervento
fortuito dell'allarme, o comunque per
interrompere i cicli di segnalazione
acustica e visiva ad intervento
avvenuto, è possibile premere il
pulsante
oppure ruotare la chiave
d'avviamento in posizione MAR per
almeno 5 secondi, trascorsi i quali il
sistema di disattiverà.
Esclusione
Per escludere completamente l'allarme
(ad esempio in caso di lunga inattività
della vettura), chiudere la vettura
ruotando l'inserto metallico della chiave
nella serratura porta.
AVVERTENZA Se si scaricano le pile
della chiave con telecomando, oppure
in caso di guasto al sistema, per
disinserire l'allarme introdurre la chiave
nel dispositivo di avviamento e ruotala
in posizione MAR.
Protezione volumetrica /
antisollevamento
Per garantire il corretto funzionamento
della protezione, chiudere
completamente i cristalli laterali.
Per escludere la protezione volumetrica,
ruotare la chiave di avviamento dalla
posizione STOP alla posizione MAR per
due volte consecutive, dopodiché
inserire l'allarme entro 15 secondi,
premendo il pulsante
presente sul
telecomando. Il disinserimento della
funzione è evidenziato dal lampeggio,
della durata di alcuni secondi, del LED
su plancia.
Per escludere anche la protezione
antisollevamento, è necessario ruotare
la chiave di avviamento dalla posizione
STOP alla posizione MAR per tre volte
consecutive ed inserire entro 15
secondi l'allarme premendo il pulsante
presente sul telecomando.
Il disinserimento della funzione è
evidenziato dal lampeggio, della durata
di alcuni secondi, del LED su plancia.
Le eventuali esclusioni delle protezioni
volumetrica e antisollevamento devono
essere ripetute ad ogni spegnimento
del quadro strumenti.
17
