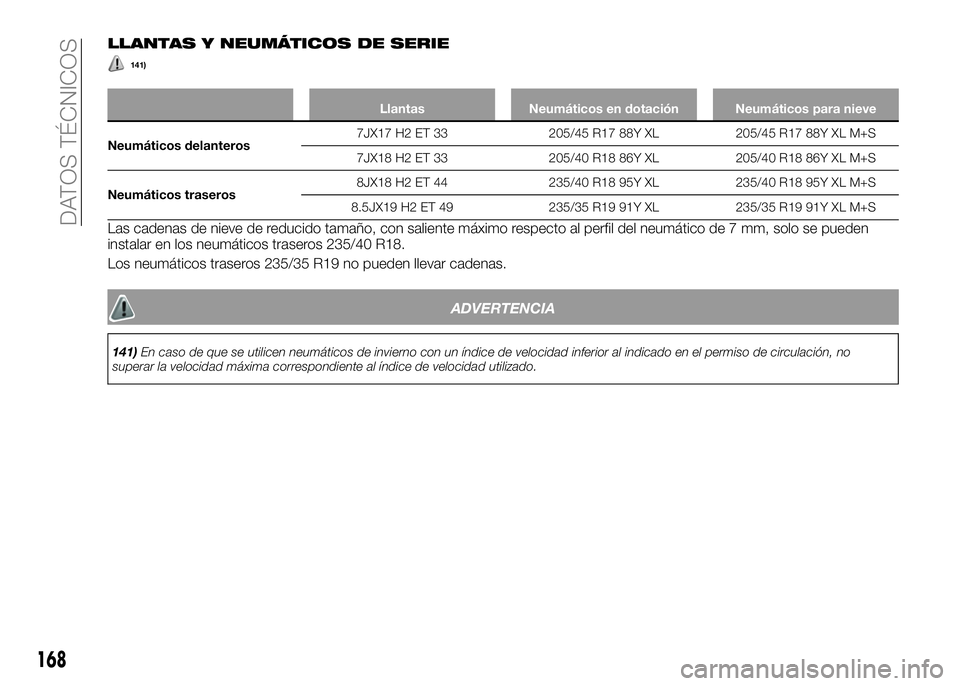

LLANTAS Y NEUMÁTICOS DE SERIE
141)
Llantas Neumáticos en dotación Neumáticos para nieve
Neumáticos delanteros7JX17 H2 ET 33 205/45 R17 88Y XL 205/45 R17 88Y XL M+S
7JX18 H2 ET 33 205/40 R18 86Y XL 205/40 R18 86Y XL M+S
Neumáticos traseros8JX18 H2 ET 44 235/40 R18 95Y XL 235/40 R18 95Y XL M+S
8.5JX19 H2 ET 49 235/35 R19 91Y XL 235/35 R19 91Y XL M+S
Las cadenas de nieve de reducido tamaño, con saliente máximo respecto al perfil del neumático de 7 mm, solo se pueden
instalar en los neumáticos traseros 235/40 R18.
Los neumáticos traseros 235/35 R19 no pueden llevar cadenas.
ADVERTENCIA
141)En caso de que se utilicen neumáticos de invierno con un índice de velocidad inferior al indicado en el permiso de circulación, no
superar la velocidad máxima correspondiente al índice de velocidad utilizado.
168
DATOS TÉCNICOS

PRESIÓN DE INFLADO EN FRÍO (bar)
Neumáticos en dotación Presión de inflado (bar)
Neumáticos delanteros205/45 R17 88Y XL 1.8
205/40 R18 86Y XL 1.8
Neumáticos traseros235/40 R18 95Y XL 2.0
235/35 R19 91Y XL 2.0
Con el neumático caliente el valor de la presión debe ser + 0,3 bar con respecto al valor indicado. Vuelva a controlar el correcto
valor con neumático frío.
Con neumáticos para nieve el valor de la presión debe incrementarse en +0,2 bar respecto al valor indicado para los
neumáticos de serie.
Si es necesario levantar el vehículo consultar el apartado "Elevación del vehículo" en el capítulo "En caso de emergencia".
169

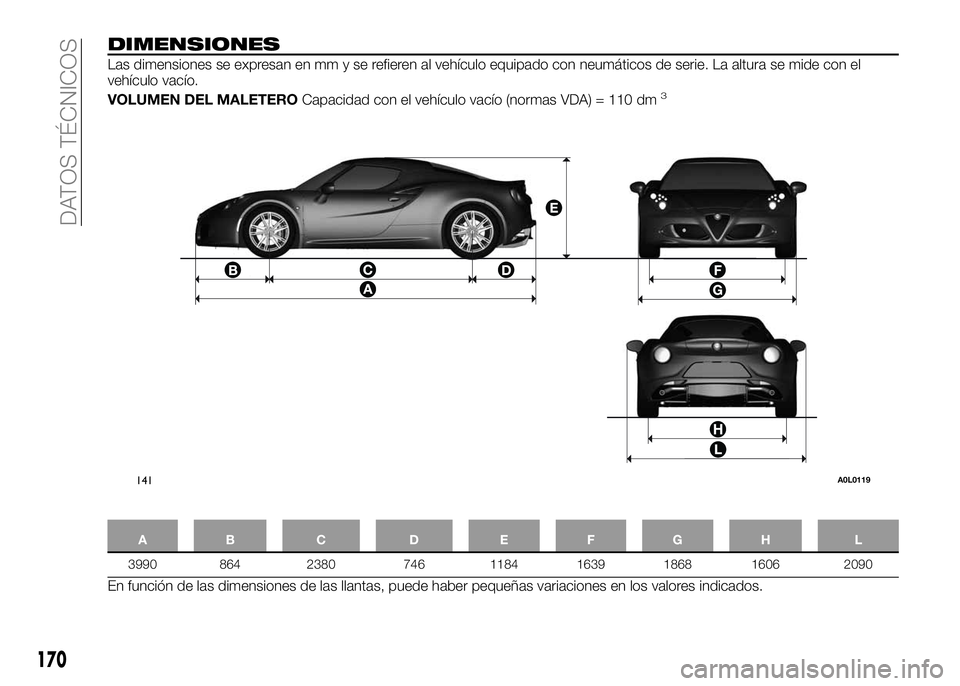

DIMENSIONES
Las dimensiones se expresan en mm y se refieren al vehículo equipado con neumáticos de serie. La altura se mide con el
vehículo vacío.
VOLUMEN DEL MALETEROCapacidad con el vehículo vacío (normas VDA) = 110 dm
3
AB C D EFGH L
3990 864 2380 746 1184 1639 1868 1606 2090
En función de las dimensiones de las llantas, puede haber pequeñas variaciones en los valores indicados.
141A0L0119
170
DATOS TÉCNICOS

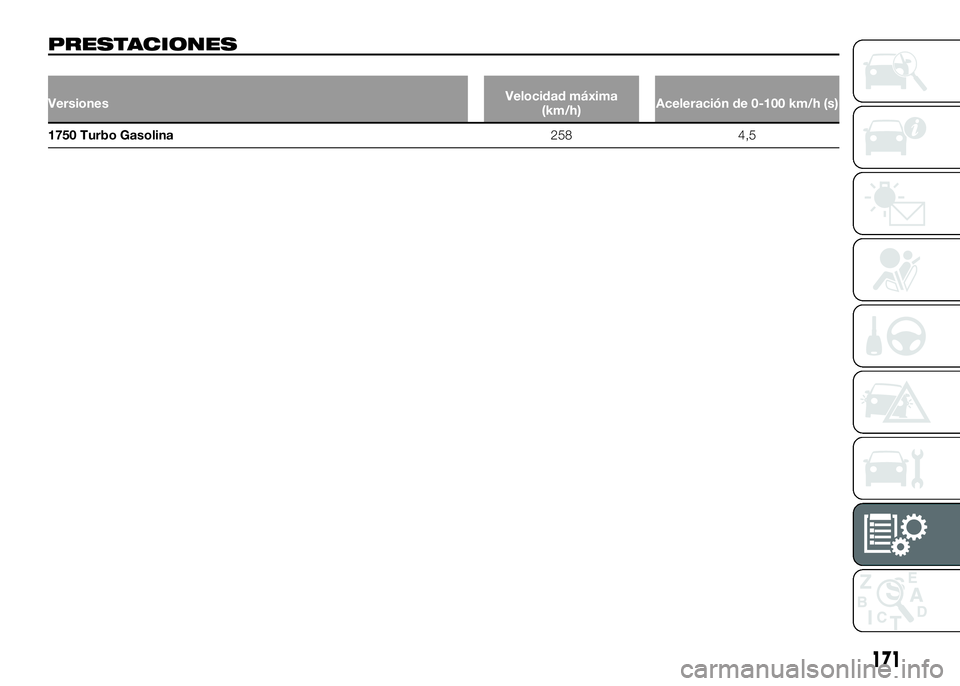

PRESTACIONES
VersionesVelocidad máxima
(km/h)Aceleración de 0-100 km/h (s)
1750 Turbo Gasolina258 4,5
171

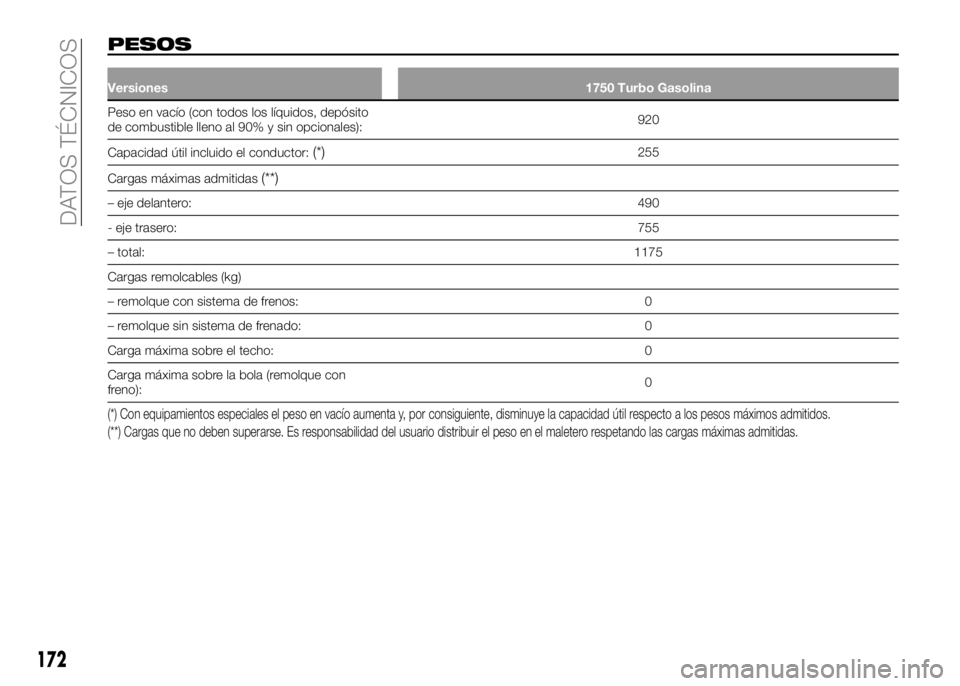

PESOS
Versiones1750 Turbo Gasolina
Peso en vacío (con todos los líquidos, depósito
de combustible lleno al 90% y sin opcionales):920
Capacidad útil incluido el conductor:
(*)255
Cargas máximas admitidas
(**)
– eje delantero:490
- eje trasero:755
– total:1175
Cargas remolcables (kg)
– remolque con sistema de frenos: 0
– remolque sin sistema de frenado: 0
Carga máxima sobre el techo: 0
Carga máxima sobre la bola (remolque con
freno):0
(*) Con equipamientos especiales el peso en vacío aumenta y, por consiguiente, disminuye la capacidad útil respecto a los pesos máximos admitidos.
(**) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero respetando las cargas máximas admitidas.
172
DATOS TÉCNICOS

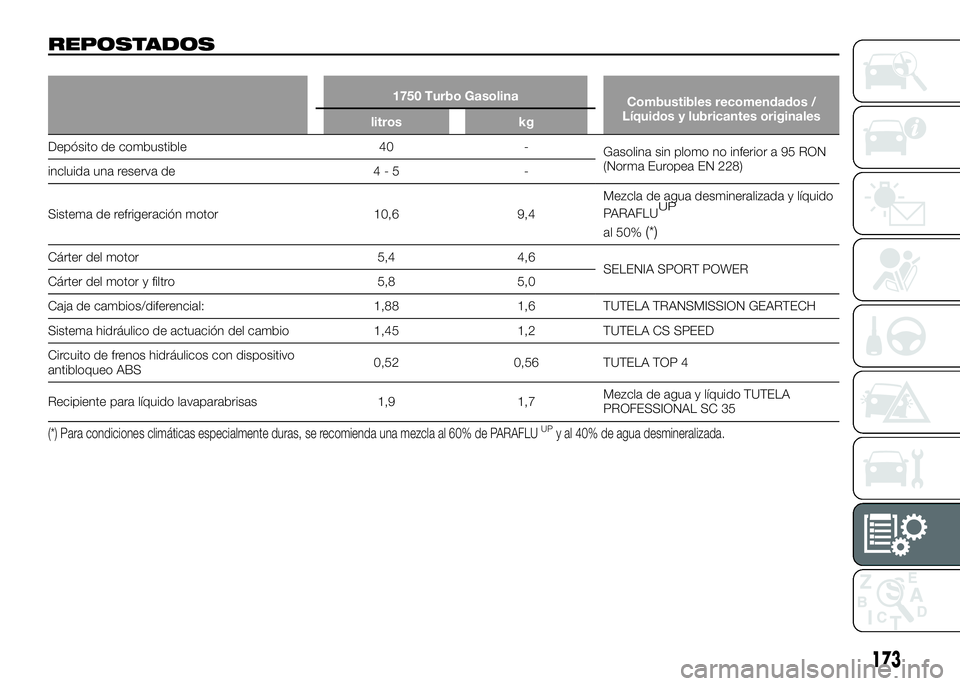

REPOSTADOS
1750 Turbo Gasolina
Combustibles recomendados /
Líquidos y lubricantes originales
litros kg
Depósito de combustible 40 -
Gasolina sin plomo no inferior a 95 RON
(Norma Europea EN 228)
incluida una reserva de 4 - 5 -
Sistema de refrigeración motor 10,6 9,4Mezcla de agua desmineralizada y líquido
PARAFLU
UP
al 50%(*)
Cárter del motor 5,4 4,6
SELENIA SPORT POWER
Cárter del motor y filtro 5,8 5,0
Caja de cambios/diferencial: 1,88 1,6 TUTELA TRANSMISSION GEARTECH
Sistema hidráulico de actuación del cambio 1,45 1,2 TUTELA CS SPEED
Circuito de frenos hidráulicos con dispositivo
antibloqueo ABS0,52 0,56 TUTELA TOP 4
Recipiente para líquido lavaparabrisas 1,9 1,7Mezcla de agua y líquido TUTELA
PROFESSIONAL SC 35
(*) Para condiciones climáticas especialmente duras, se recomienda una mezcla al 60% de PARAFLUUPy al 40% de agua desmineralizada.
173

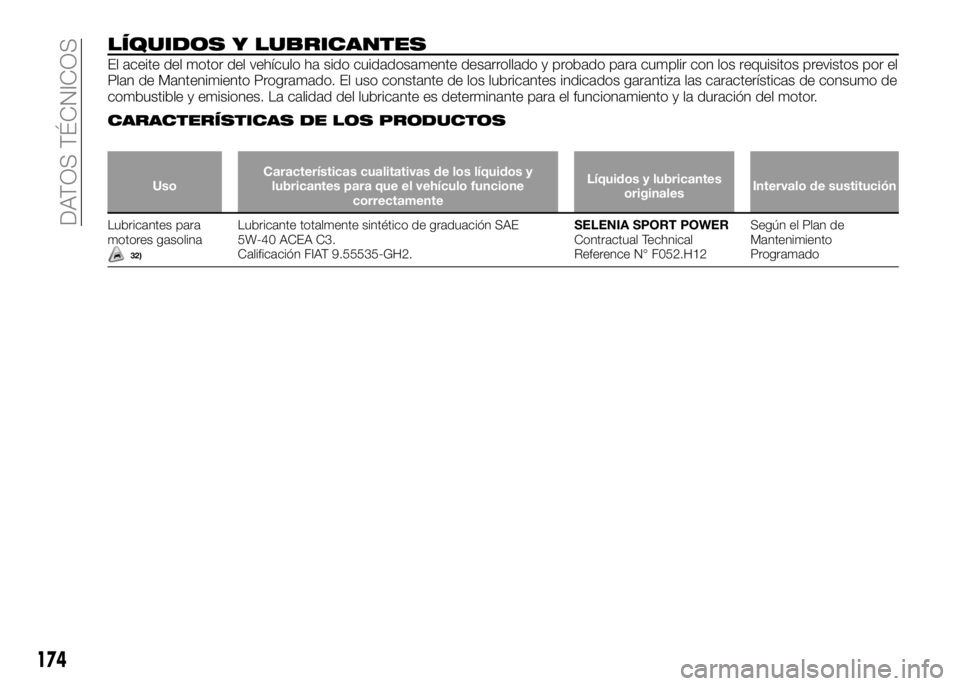

LÍQUIDOS Y LUBRICANTES
El aceite del motor del vehículo ha sido cuidadosamente desarrollado y probado para cumplir con los requisitos previstos por el
Plan de Mantenimiento Programado. El uso constante de los lubricantes indicados garantiza las características de consumo de
combustible y emisiones. La calidad del lubricante es determinante para el funcionamiento y la duración del motor.
CARACTERÍSTICAS DE LOS PRODUCTOS
UsoCaracterísticas cualitativas de los líquidos y
lubricantes para que el vehículo funcione
correctamenteLíquidos y lubricantes
originalesIntervalo de sustitución
Lubricantes para
motores gasolina
32)
Lubricante totalmente sintético de graduación SAE
5W-40 ACEA C3.
Calificación FIAT 9.55535-GH2.SELENIA SPORT POWER
Contractual Technical
Reference N° F052.H12Según el Plan de
Mantenimiento
Programado
174
DATOS TÉCNICOS

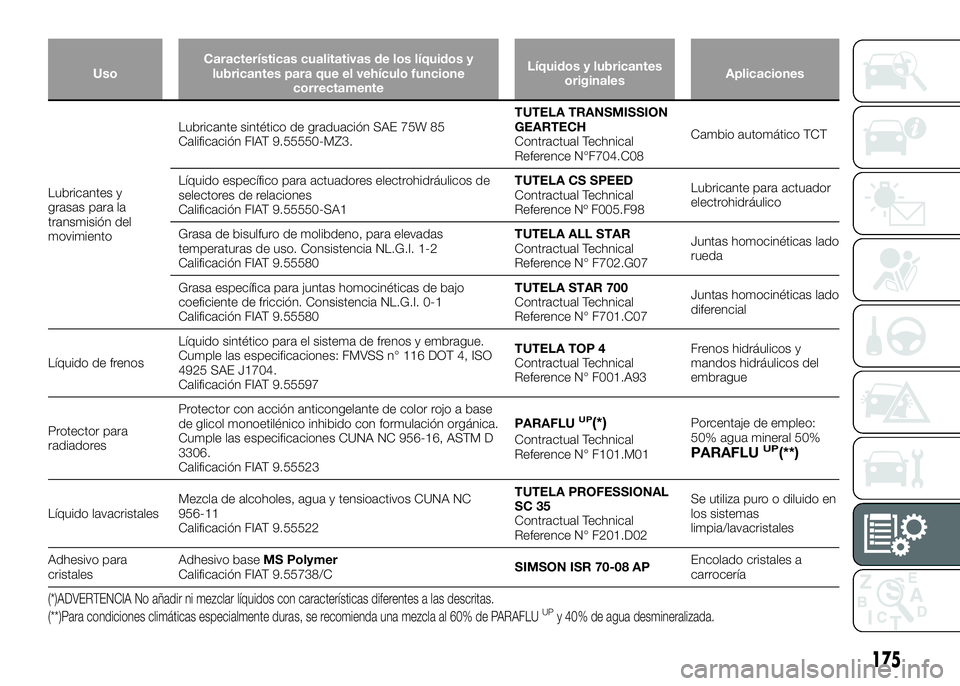

UsoCaracterísticas cualitativas de los líquidos y
lubricantes para que el vehículo funcione
correctamenteLíquidos y lubricantes
originalesAplicaciones
Lubricantes y
grasas para la
transmisión del
movimientoLubricante sintético de graduación SAE 75W 85
Calificación FIAT 9.55550-MZ3.TUTELA TRANSMISSION
GEARTECH
Contractual Technical
Reference N°F704.C08Cambio automático TCT
Líquido específico para actuadores electrohidráulicos de
selectores de relaciones
Calificación FIAT 9.55550-SA1TUTELA CS SPEED
Contractual Technical
Reference Nº F005.F98Lubricante para actuador
electrohidráulico
Grasa de bisulfuro de molibdeno, para elevadas
temperaturas de uso. Consistencia NL.G.I. 1-2
Calificación FIAT 9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Juntas homocinéticas lado
rueda
Grasa específica para juntas homocinéticas de bajo
coeficiente de fricción. Consistencia NL.G.I. 0-1
Calificación FIAT 9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Juntas homocinéticas lado
diferencial
Líquido de frenosLíquido sintético para el sistema de frenos y embrague.
Cumple las especificaciones: FMVSS n° 116 DOT 4, ISO
4925 SAE J1704.
Calificación FIAT 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Frenos hidráulicos y
mandos hidráulicos del
embrague
Protector para
radiadoresProtector con acción anticongelante de color rojo a base
de glicol monoetilénico inhibido con formulación orgánica.
Cumple las especificaciones CUNA NC 956-16, ASTM D
3306.
Calificación FIAT 9.55523PARAFLU
UP(*)
Contractual Technical
Reference N° F101.M01Porcentaje de empleo:
50% agua mineral 50%PARAFLUUP(**)
Líquido lavacristalesMezcla de alcoholes, agua y tensioactivos CUNA NC
956-11
Calificación FIAT 9.55522TUTELA PROFESSIONAL
SC 35
Contractual Technical
Reference N° F201.D02Se utiliza puro o diluido en
los sistemas
limpia/lavacristales
Adhesivo para
cristalesAdhesivo baseMS Polymer
Calificación FIAT 9.55738/CSIMSON ISR 70-08 APEncolado cristales a
carrocería
(*)ADVERTENCIA No añadir ni mezclar líquidos con características diferentes a las descritas.
(**)Para condiciones climáticas especialmente duras, se recomienda una mezcla al 60% de PARAFLUUPy 40% de agua desmineralizada.
175

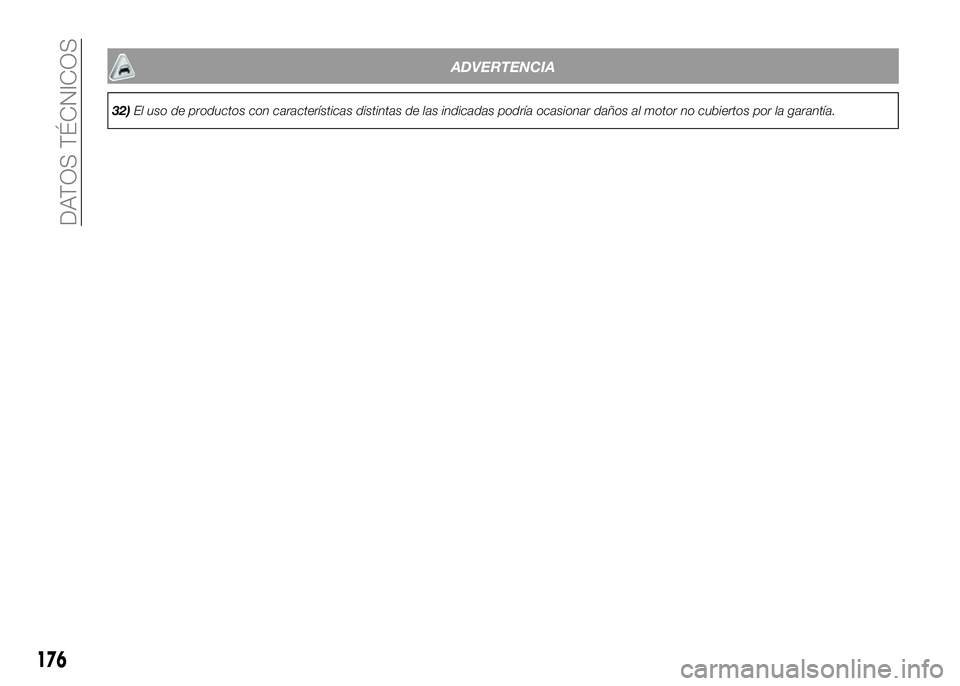

ADVERTENCIA
32)El uso de productos con características distintas de las indicadas podría ocasionar daños al motor no cubiertos por la garantía.
176
DATOS TÉCNICOS

CONSUMO DE COMBUSTIBLE
Los valores de consumo de combustible, indicados en la siguiente tabla, han sido determinados basándose en las pruebas de
homologación prescritas por las Directivas europeas.
Para medir el consumo se realizan los procedimientos siguientes:
ciclo urbano: empieza con un arranque en frío seguido de una conducción que simula el uso del vehículo en el tráfico
urbano;
ciclo extraurbano: se simula el empleo del vehículo en el tráfico extraurbano con frecuentes aceleraciones en todas las
marchas; la velocidad de conducción oscila entre 0 y 120 km/h;
ciclo mixto: se determina ponderando aproximadamente el 37% del ciclo urbano y el 63% del ciclo extraurbano.
ADVERTENCIA El tipo de trayecto, el estado del tráfico, las condiciones atmosféricas, la forma de conducir, el estado general
del vehículo, el nivel de equipamiento/dotaciones/accesorios, el uso del climatizador, la carga del vehículo, la presencia de
portaequipajes en el techo o cualquier situación que perjudique la aerodinámica o la resistencia al avance conllevan valores de
consumo diferentes a los establecidos.
CONSUMO SEGÚN LA DIRECTIVA EUROPEA VIGENTE (litros/100 km)
Versiones Urbano Extraurbano Mixto
1750 Turbo Gasolina9,8 5,0 6,8
