Alfa Romeo 4C 2016 Návod k použití a údržbě (in Czech)

KÓD MOTORU - VERZE KAROSÉRIE
Verze Kód motoru Verze karosérie
1750 Turbo Benzina960A1000 960CXB1A 01
148
TECHNICKÉ ÚDAJE

MOTOR
VŠEOBECNÉ INFORMACE 1750 Turbo Benzina
Kód typu960A1000
CyklusOtto
Počet a uspořádání válců 4 v řadě
Průměr a zdvih pístů (mm) 83 x 80,5
Celkový zdvihový objem (cm³) 1742
Kompresní poměr 9,25 ± 0,25
Max. výkon (EU) (kW)
177
(*)
Max. výkon (EU) (k)240
- při otáčkách (ot/min) 6000
Maximální točivý moment (EU) (Nm)
350
(*)
Nejvyšší točivý moment (EU) (kgm) 35,7
- při otáčkách (ot/min) 2100 ÷ 4000
Zapalovací svíčky NGK ILKAR7D6G
Palivo Bezolovnatý benzín s oktanovým číslem 98 R.O.N. nebo 95 R.O.N. (Specifikace EN 228)
(*) Hodnoty stanovené při jízdě na bezolovnatý benzín s oktanovým číslem 98.
149

DODÁVKA PALIVA
VerzeDodávka
Zážehový motor 1750 Turbo140)Přímé elektronicky řízené vstřikování s turbodmychadlem a
mezichladičem
POZOR
140)Neodborně provedené úpravy nebo opravy systému dodávky paliva bez přihlédnutí k jeho technickým charakteristikám mohou způsobit
provozní závady s nebezpečím vzniku požáru.
150
TECHNICKÉ ÚDAJE

PŘENOS VÝKONU
Verze Převodová skříň Spojka Náhon
Zážehový motor 1750 TurboSekvenční, šest dopředných
rychlostních stupňů + zpátečka
se systémem
elektrohydraulického ovládáním
a s elektronickou obsluhouElektronicky ovládané,
elektrohydraulické zařízení
působící na dvojitou suchou
spojkuZadní
151

BRZDY
Verze Přední brzdy Zadní brzdy Parkovací brzda
1750 Turbo BenzinaS ventilovanými kotouči S ventilovanými kotoučiOvládaná pákou s účinkem na
zadní brzdy
152
TECHNICKÉ ÚDAJE

ZAVĚŠENÍ
Verze Přední Zadní
Zážehový motor 1750 TurboS překrytými trojúhelníky a stabilizační tyčí Systém McPherson evoluto
153

ŘÍZENÍ
Verze Průměr rejdu mezi krajnicemi (m) Typ
Zážehový motor 1750 Turbo11 Hřebenové řízení
154
TECHNICKÉ ÚDAJE

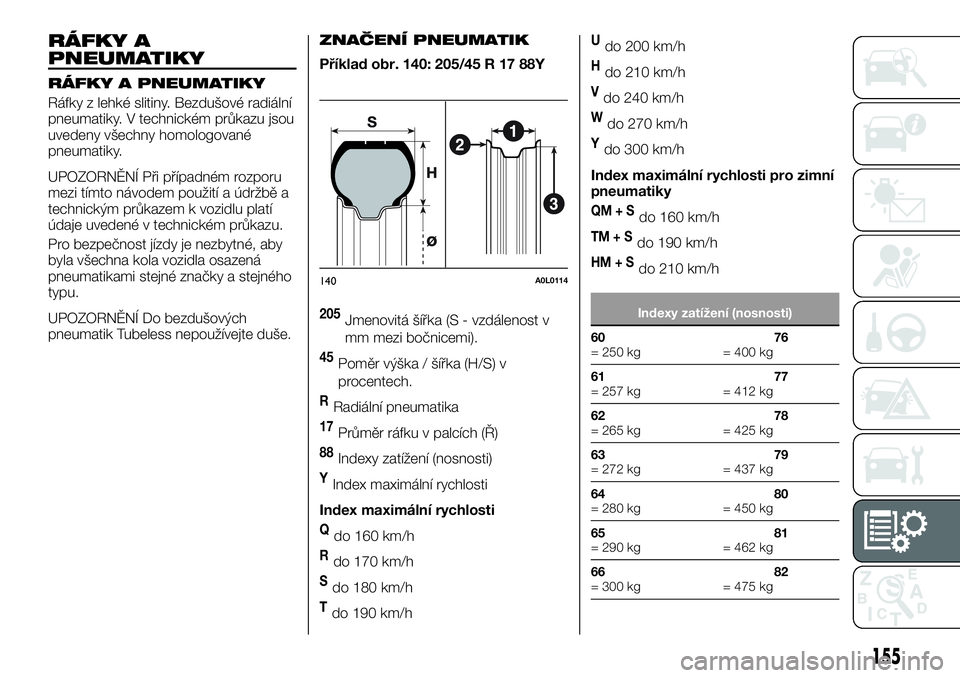

RÁFKY A
PNEUMATIKY
RÁFKY A PNEUMATIKY
Ráfky z lehké slitiny. Bezdušové radiální
pneumatiky. V technickém průkazu jsou
uvedeny všechny homologované
pneumatiky.
UPOZORNĚNÍ Při případném rozporu
mezi tímto návodem použití a údržbě a
technickým průkazem k vozidlu platí
údaje uvedené v technickém průkazu.
Pro bezpečnost jízdy je nezbytné, aby
byla všechna kola vozidla osazená
pneumatikami stejné značky a stejného
typu.
UPOZORNĚNÍ Do bezdušových
pneumatik Tubeless nepoužívejte duše.
ZNAČENÍ PNEUMATIK
Příklad obr. 140: 205/45 R 17 88Y
205Jmenovitá šířka (S - vzdálenost v
mm mezi bočnicemi).
45Poměr výška / šířka (H/S) v
procentech.
RRadiální pneumatika
17Průměr ráfku v palcích (Ř)
88Indexy zatížení (nosnosti)
YIndex maximální rychlosti
Index maximální rychlosti
Qdo 160 km/h
Rdo 170 km/h
Sdo 180 km/h
Tdo 190 km/h
Udo 200 km/h
Hdo 210 km/h
Vdo 240 km/h
Wdo 270 km/h
Ydo 300 km/h
Index maximální rychlosti pro zimní
pneumatiky
QM+Sdo 160 km/h
TM+Sdo 190 km/h
HM+Sdo 210 km/h
Indexy zatížení (nosnosti)
60
= 250 kg76
= 400 kg
61
= 257 kg77
= 412 kg
62
= 265 kg78
= 425 kg
63
= 272 kg79
= 437 kg
64
= 280 kg80
= 450 kg
65
= 290 kg81
= 462 kg
66
= 300 kg82
= 475 kg
140A0L0114
155

Indexy zatížení (nosnosti)
67
= 307 kg83
= 487 kg
68
= 315 kg84
= 500 kg
69
= 325 kg85
= 515 kg
70
= 335 kg86
= 530 kg
71
= 345 kg87
= 545 kg
72
= 355 kg88
= 560 kg
73
= 365 kg89
= 580 kg
74
= 375 kg90
= 600 kg
75
= 387 kg91
= 615 kg
ZNAČENÍ RÁFKŮ
Příklad obr. 140:7Jx17H2ET33
7šířka ráfku v palcích (1).
Jtvar ramene (bočního výstupku, o
který se opírá patka pneumatiky) (2)
17průměr nalisování v palcích
(odpovídá průměru pneumatiky,
která se na něj má namontovat) (3 =
Ř)
H2tvar a počet "humpů" (obvodový
výstupek, který drží v uložení patku
bezdušové pneumatiky na ráfku).
ET 33kompenzace kola (vzdálenost
mezi dosedací plochou
náboje/ráfku a podélné osy
ráfku).
156
TECHNICKÉ ÚDAJE

RÁFKY A PNEUMATIKY DODANÉ S VOZIDLEM
141)
RáfkyPneumatiky dodané s
vozidlemZimní pneumatiky
Přední pneumatiky7JX17 H2 ET 33 205/45 R17 88Y XL 205/45 R17 88Y XL M+S
7JX18 H2 ET 33 205/40 R18 86Y XL 205/40 R18 86Y XL M+S
Zadní pneumatiky8JX18 H2 ET 44 235/40 R18 95Y XL 235/40 R18 95Y XL M+S
8.5JX19 H2 ET 49 235/35 R19 91Y XL 235/35 R19 91Y XL M+S
Lze používat sněhové řetězy s přesahem nanejvýš 7 mm přes profil pneumatiky, a to výlučně na zadní pneumatiky 235/40 R18.
Sněhové řetězy nelze nasadit na zadní pneumatiky 235/35 R19.
POZOR
141)Při použití zimních pneumatik s indexem rychlosti nižším, než je uvedeno v Návodu k použití a údržbě, je nutno dodržet maximální
rychlost vozidla odpovídající tomuto indexu rychlosti.
157
