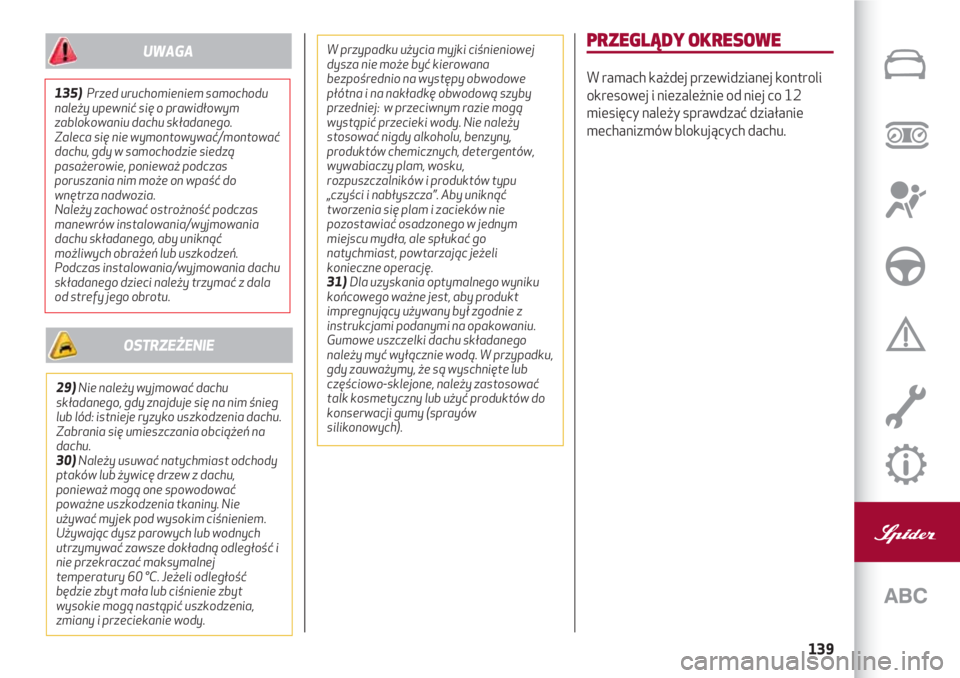

139
PRZEGLĄDY OKRESOWE
W ramach każdej przewidzianej kontroli
okresowej i niezależnie od niej co 12
miesięcy należy sprawdzać działanie
mechanizmów blokujących dachu.135)Przed uruchomieniem samochodu
należy upewnić się o prawidłowym
zablokowaniu dachu składanego.
Zaleca się nie wymontowywać/montować
dachu, gdy w samochodzie siedzą
pasażerowie, ponieważ podczas
poruszania nim może on wpaść do
wnętrza nadwozia.
Należy zachować ostrożność podczas
manewrów instalowania/wyjmowania
dachu składanego, aby uniknąć
możliwych obrażeń lub uszkodzeń.
Podczas instalowania/wyjmowania dachu
składanego dzieci należy trzymać z dala
od strefy jego obrotu.
UWAGA
29)Nie należy wyjmować dachu
składanego, gdy znajduje się na nim śnieg
lub lód: istnieje ryzyko uszkodzenia dachu.
Zabrania się umieszczania obciążeń na
dachu.
30)Należy usuwać natychmiast odchody
ptaków lub żywicę drzew z dachu,
ponieważ mogą one spowodować
poważne uszkodzenia tkaniny. Nie
używać myjek pod wysokim ciśnieniem.
Używając dysz parowych lub wodnych
utrzymywać zawsze dokładną odległość i
nie przekraczać maksymalnej
temperatury 60 °C. Jeżeli odległość
będzie zbyt mała lub ciśnienie zbyt
wysokie mogą nastąpić uszkodzenia,
zmiany i przeciekanie wody.
OSTRZEŻENIE
W przypadku użycia myjki ciśnieniowej
dysza nie może być kierowana
bezpośrednio na występy obwodowe
płótna i na nakładkę obwodową szyby
przedniej: w przeciwnym razie mogą
wystąpić przecieki wody. Nie należy
stosować nigdy alkoholu, benzyny,
produktów chemicznych, detergentów,
wywabiaczy plam, wosku,
rozpuszczalników i produktów typu
„czyści i nabłyszcza”. Aby uniknąć
tworzenia się plam i zacieków nie
pozostawiać osadzonego w jednym
miejscu mydła, ale spłukać go
natychmiast, powtarzając jeżeli
konieczne operację.
31) Dla uzyskania optymalnego wyniku
końcowego ważne jest, aby produkt
impregnujący używany był zgodnie z
instrukcjami podanymi na opakowaniu.
Gumowe uszczelki dachu składanego
należy myć wyłącznie wodą. W przypadku,
gdy zauważymy, że są wyschnięte lub
częściowo-sklejone, należy zastosować
talk kosmetyczny lub użyć produktów do
konserwacji gumy (sprayów
silikonowych).
Page 142 of 156

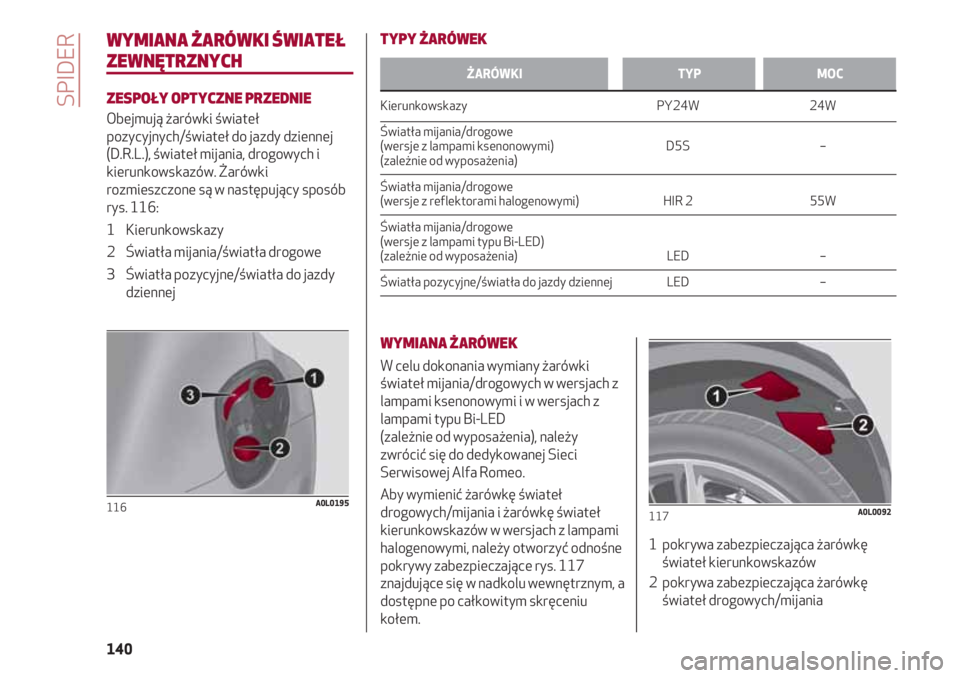

SPIDER
140
WYMIANA ŻARÓWKI ŚWIATEŁ
ZEWNĘTRZNYCH
ZESPOŁY OPTYCZNE PRZEDNIE
Obejmują żarówki świateł
pozycyjnych/świateł do jazdy dziennej
(D.R.L.), świateł mijania, drogowych i
kierunkowskazów. Żarówki
rozmieszczone są w następujący sposób
rys. 116:
1 Kierunkowskazy
2 Światła mijania/światła drogowe
3 Światła pozycyjne/światła do jazdy
dziennej
116A0L0195
WYMIANA ŻARÓWEK
W celu dokonania wymiany żarówki
świateł mijania/drogowych w wersjach z
lampami ksenonowymi i w wersjach z
lampami typu Bi-LED
(zależnie od wyposażenia), należy
zwrócić się do dedykowanej Sieci
Serwisowej Alfa Romeo.
Aby wymienić żarówkę świateł
drogowych/mijania i żarówkę świateł
kierunkowskazów w wersjach z lampami
halogenowymi, należy otworzyć odnośne
pokrywy zabezpieczające rys. 117
znajdujące się w nadkolu wewnętrznym, a
dostępne po całkowitym skręceniu
kołem.
TYPY ŻARÓWEK
ŻARÓWKITYPMOC
Kierunkowskazy PY24W 24W
Światła mijania/drogowe
(wersje z lampami ksenonowymi) D5S –
(zależnie od wyposażenia)
Światła mijania/drogowe
(wersje z reflektorami halogenowymi) HIR 2 55W
Światła mijania/drogowe
(wersje z lampami typu Bi-LED)
(zależnie od wyposażenia) LED –
Światła pozycyjne/światła do jazdy dziennej LED –
1 pokrywa zabezpieczająca żarówkę
świateł kierunkowskazów
2 pokrywa zabezpieczająca żarówkę
świateł drogowych/mijania
117A0L0092
Page 143 of 156

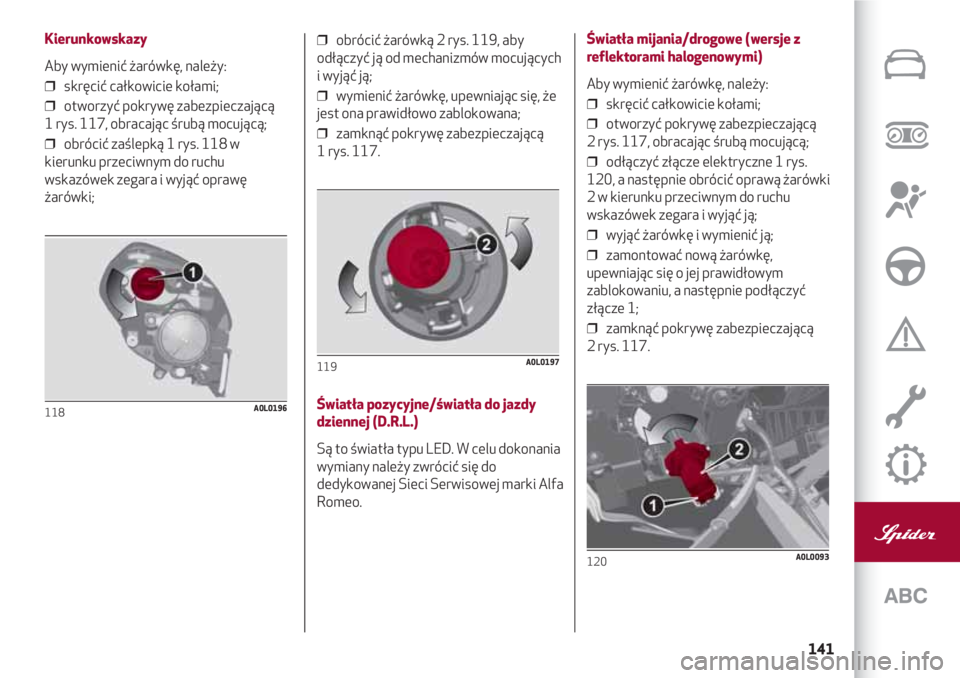

141
Kierunkowskazy
Aby wymienić żarówkę, należy:
❒ skręcić całkowicie kołami;
❒ otworzyć pokrywę zabezpieczającą
1 rys. 117, obracając śrubą mocującą;
❒ obrócić zaślepką 1 rys. 118 w
kierunku przeciwnym do ruchu
wskazówek zegara i wyjąć oprawę
żarówki;
118A0L0196
❒ obrócić żarówką 2 rys. 119, aby
odłączyć ją od mechanizmów mocujących
i wyjąć ją;
❒ wymienić żarówkę, upewniając się, że
jest ona prawidłowo zablokowana;
❒ zamknąć pokrywę zabezpieczającą
1 rys. 117.
Światła pozycyjne/światła do jazdy
dziennej (D.R.L.)
Są to światła typu LED. W celu dokonania
wymiany należy zwrócić się do
dedykowanej Sieci Serwisowej marki Alfa
Romeo.
119A0L0197
Światła mijania/drogowe (wersje z
reflektorami halogenowymi)
Aby wymienić żarówkę, należy:
❒ skręcić całkowicie kołami;
❒ otworzyć pokrywę zabezpieczającą
2 rys. 117, obracając śrubą mocującą;
❒ odłączyć złącze elektryczne 1 rys.
120, a następnie obrócić oprawą żarówki
2 w kierunku przeciwnym do ruchu
wskazówek zegara i wyjąć ją;
❒ wyjąć żarówkę i wymienić ją;
❒ zamontować nową żarówkę,
upewniając się o jej prawidłowym
zablokowaniu, a następnie podłączyć
złącze 1;
❒ zamknąć pokrywę zabezpieczającą
2 rys. 117.
120A0L0093
Page 144 of 156

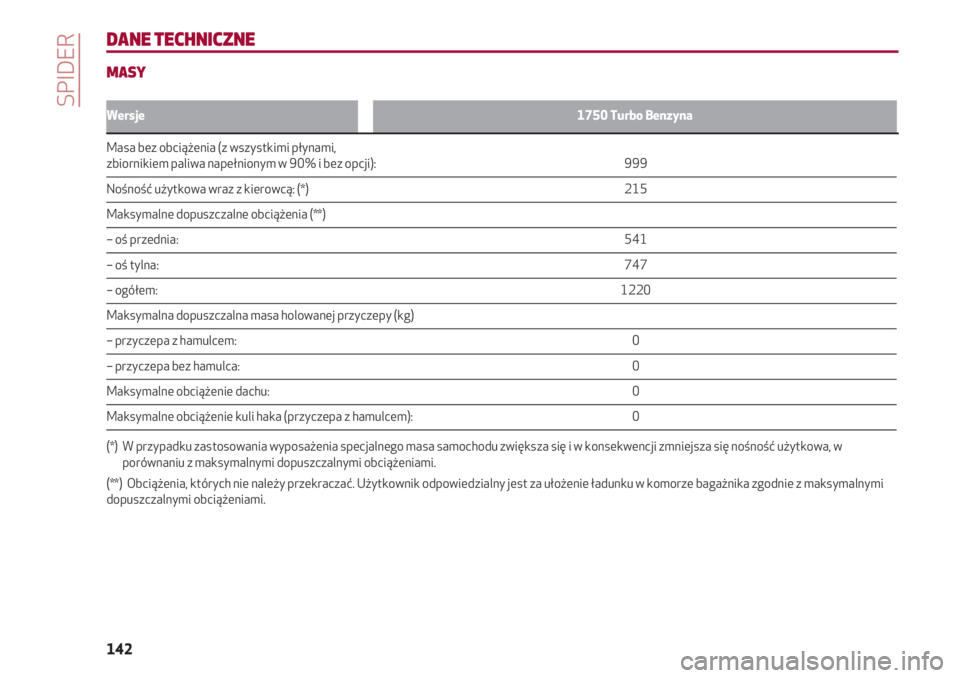

SPIDER
142
Wersje1750 Turbo Benzyna
Masa bez obciążenia (z wszystkimi płynami, zbiornikiem paliwa napełnionym w 90% i bez opcji): 999
Nośność użytkowa wraz z kierowcą: (*) 215
Maksymalne dopuszczalne obciążenia (**)
– oś przednia: 541
– oś tylna: 747
– ogółem: 1220
Maksymalna dopuszczalna masa holowanej przyczepy (kg)
– przyczepa z hamulcem: 0
– przyczepa bez hamulca: 0
Maksymalne obciążenie dachu: 0
Maksymalne obciążenie kuli haka (przyczepa z hamulcem): 0
(*) W przypadku zastosowania wyposażenia specjalnego masa samochodu zwiększa się i w konsekwencji zmniejsza się nośność użytkowa, w
porównaniu z maksymalnymi dopuszczalnymi obciążeniami.
(**) Obciążenia, których nie należy przekraczać. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika zgodnie z maksymalnymi
dopuszczalnymi obciążeniami.
DANE TECHNICZNE
MASY
Page 145 of 156

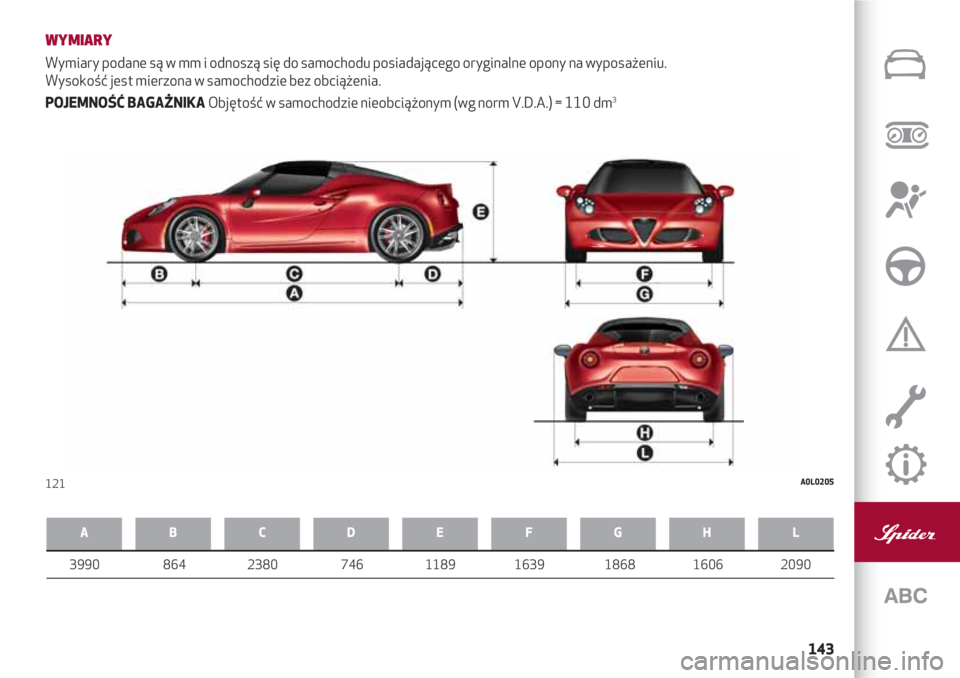

143
WYMIARY
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu.
Wysokość jest mierzona w samochodzie bez obciążenia.
POJEMNOŚĆ BAGAŻNIKA Objętość w samochodzie nieobciążonym (wg norm V.D.A.) = 110 dm
3
121A0L0205
BACDEFGHL
3990 864 2380 746 1189 1639 1868 1606 2090
Page 146 of 156

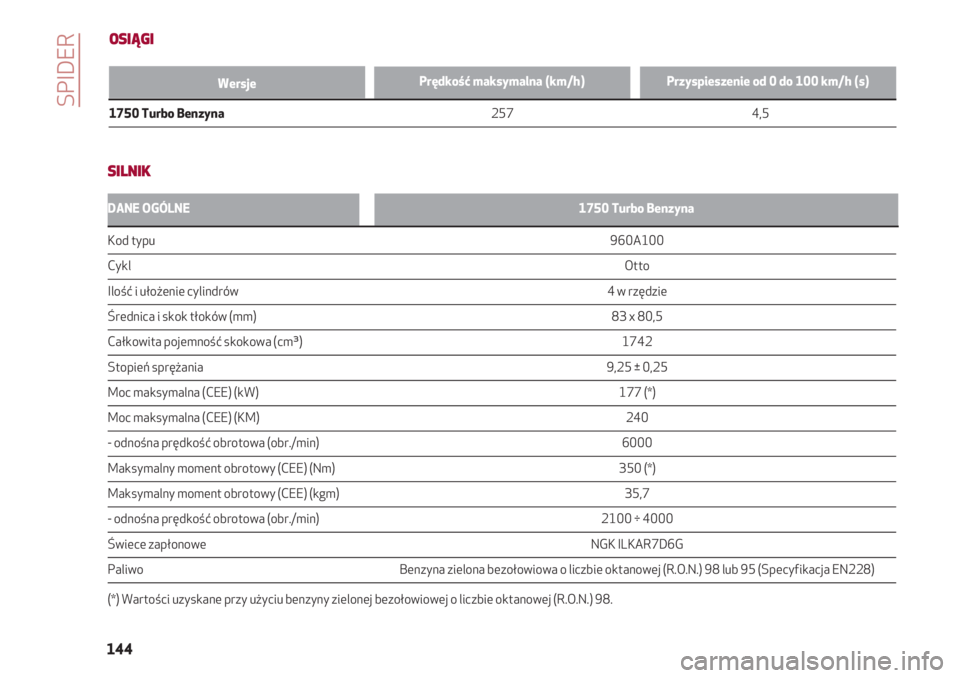

SPIDER
144
OSIĄGI
Prędkość maksymalna (km/h)Przyspieszenie od 0 do 100 km/h (s)
1750 Turbo Benzyna 257 4,5
Wersje
DANE OGÓLNE1750 Turbo Benzyna
Kod typu 960A100
Cykl Otto
Ilość i ułożenie cylindrów 4 w rzędzie
Średnica i skok tłoków (mm) 83 x 80,5
Całkowita pojemność skokowa (cm³) 1742
Stopień sprężania 9,25 ± 0,25
Moc maksymalna (CEE) (kW) 177 (*)
Moc maksymalna (CEE) (KM) 240
- odnośna prędkość obrotowa (obr./min) 6000
Maksymalny moment obrotowy (CEE) (Nm) 350 (*)
Maksymalny moment obrotowy (CEE) (kgm) 35,7
- odnośna prędkość obrotowa (obr./min) 2100 ÷ 4000
Świece zapłonowe NGK ILKAR7D6G
Paliwo Benzyna zielona bezołowiowa o liczbie oktanowej (R.O.N.) 98 lub 95 (Specyfikacja EN228)
(*) Wartości uzyskane przy użyciu benzyny zielonej bezołowiowej o liczbie oktanowej (R.O.N.) 98.
SILNIK
Page 147 of 156
145

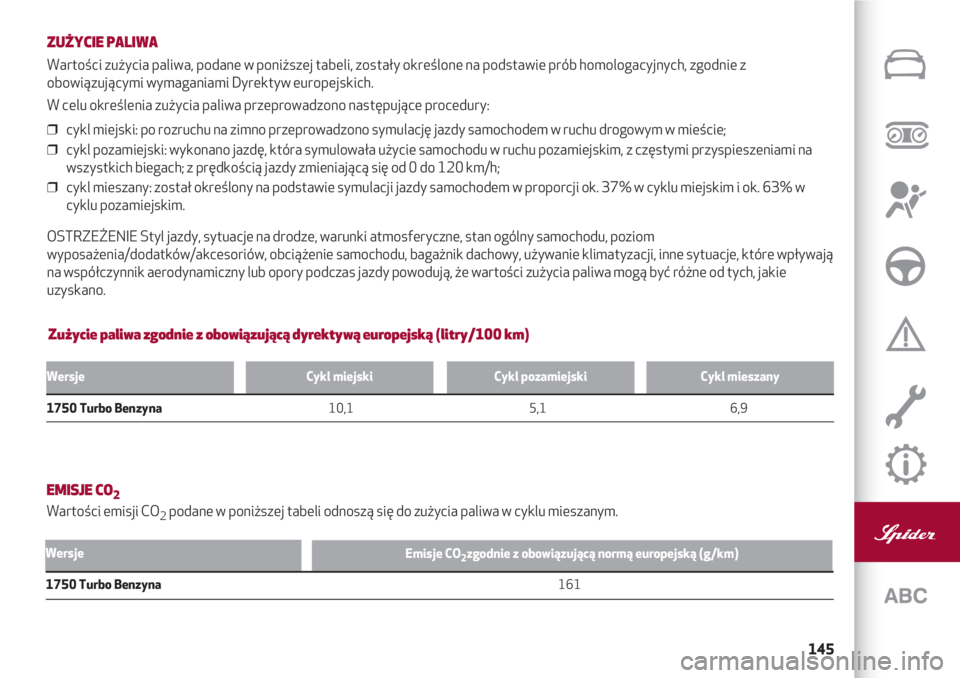

Zużycie paliwa zgodnie z obowiązującą dyrektywą europejską (litry/100 km) ZUŻYCIE PALIWA
Wartości zużycia paliwa, podane w poniższej tabeli, zostały określone na podstawie prób homologacyjnych, zgodnie z
obowiązującymi wymaganiami Dyrektyw europejskich.
W celu określenia zużycia paliwa przeprowadzono następujące procedury:
❒ cykl miejski: po rozruchu na zimno przeprowadzono symulację jazdy samochodem w ruchu drogowym w mieście;
❒ cykl pozamiejski: wykonano jazdę, która symulowała użycie samochodu w ruchu pozamiejskim, z częstymi przyspieszeniami na
wszystkich biegach; z prędkością jazdy zmieniającą się od 0 do 120 km/h;
❒ cykl mieszany: został określony na podstawie symulacji jazdy samochodem w proporcji ok. 37% w cyklu miejskim i ok. 63% w
cyklu pozamiejskim.
OSTRZEŻENIE Styl jazdy, sytuacje na drodze, warunki atmosferyczne, stan ogólny samochodu, poziom
wyposażenia/dodatków/akcesoriów, obciążenie samochodu, bagażnik dachowy, używanie klimatyzacji, inne sytuacje, które wpływają
na współczynnik aerodynamiczny lub opory podczas jazdy powodują, że wartości zużycia paliwa mogą być różne od tych, jakie
uzyskano.
WersjeCykl miejski Cykl pozamiejski Cykl mieszany
1750 Turbo Benzyna 10,1 5,1 6,9
Emisje CO2zgodnie z obowiązującą normą europejską (g/km)
EMISJE CO2
Wartości emisji CO2podane w poniższej tabeli odnoszą się do zużycia paliwa w cyklu mieszanym.
1750 Turbo Benzyna 161
Wersje
Page 148 of 156
OSTRZEŻENIA I ZALECENIA
ZAPALNICZKA
Zapalniczka osiąga wysoką temperaturę. Należy posługiwać się nią ostrożnie i chronić przed dziećmi: niebezpieczeństwo pożaru i/lub
oparzeń.
POPIELNICZKA
Nie należy używać popielniczki jako pojemnika na odpady papierowe: tego typu odpady mogą zapalić się od żarzącego się niedopałka
papierosa.
KOŁA I OPONY
Przyczepność kół samochodu do drogi zależy także od prawidłowego ciśnienia w oponach. Zbyt niskie ciśnienie spowoduje przegrzanie
opony z możliwością poważnego jej uszkodzenia.
Nie należy dokonywać zamiany opon stronami, przenosząc je z prawej strony na lewą i odwrotnie, można bowiem wówczas zmienić
kierunek obrotu opon na niewłaściwy.
Nie należy wykonywać zaprawek malarskich obręczy kół ze stopu lekkiego, które wymagają stosowania temperatur wyższych od 150°C.
Właściwości mechaniczne obręczy mogą ulec pogorszeniu.
Samochód ten zawsze wyposażony jest w koła przednie i tylne o innym rozmiarze. Nie ma więc nigdy możliwości zamieniania kół
przednich z tylnymi i odwrotnie.
AKCESORIA ZAKUPIONE PRZEZ UŻYTKOWNIKA
Należy zwracać uwagę przy montażu dodatkowych spojlerów i nieseryjnych obręczy kół ze stopów lekkich: mogą one zmniejszyć
wentylację hamulców i ich skuteczność w przypadkach gwałtownego lub częstego hamowania bądź na długich zjazdach ze wzniesienia.
Należy ponadto sprawdzić, czy nie ma przeszkód (np. dywaniki itp.) przy naciskaniu na pedały.
KATALIZATOR
Działający katalizator osiąga bardzo wysokie temperatury. W związku z tym nie należy parkować samochodu na materiałach
łatwopalnych (trawa, suche liście, igły sosnowe itp.): niebezpieczeństwo pożaru.
UWAGA
