DANE TECHNICZNE
DANE IDENTYFIKACYJNE ............................................................................... 120
TABLICZKA ZNAMIONOWA Z DANYMI
IDENTYFIKACYJNYMI ....................................................................................... 120
NUMER NADWOZIA ............................................................................................ 121
TABLICZKA IDENTYFIKACYJNA LAKIERU NADWOZIA ................. 121
OZNACZENIE SILNIKA ...................................................................................... 121
SILNIK ......................................................................................................................... 122
KOŁA ............................................................................................................................. 123
WYMIARY ................................................................................................................. 127
MASY ..........................................................................................................................128
POJEMNOŚCI .......................................................................................................... 129
MATERIAŁY EKSPLOATACYJNE ................................................................ 130
OSIĄGI ......................................................................................................................... 132
ZUŻYCIE PALIWA ................................................................................................ 132
EMISJE CO
2.............................................................................................................. 133
ROZPORZĄDZENIE DOTYCZĄCE POSTĘPOWANIA Z
POJAZDEM PO OKRESIE EKSPLOATACJI .............................................. 134
W zrozumieniu konstrukcji i działania Państwa samochodu najlepiej
pomoże treść niniejszego rozdziału, a także towarzyszące jej
szczegółowe dane i tabele. Nie tylko dla pasjonatów, techników,
ale również dla tych, którzy po prostu
dokładniej chcą poznać własny samochód.
Page 122 of 156
DANE TECHNICZNE
120

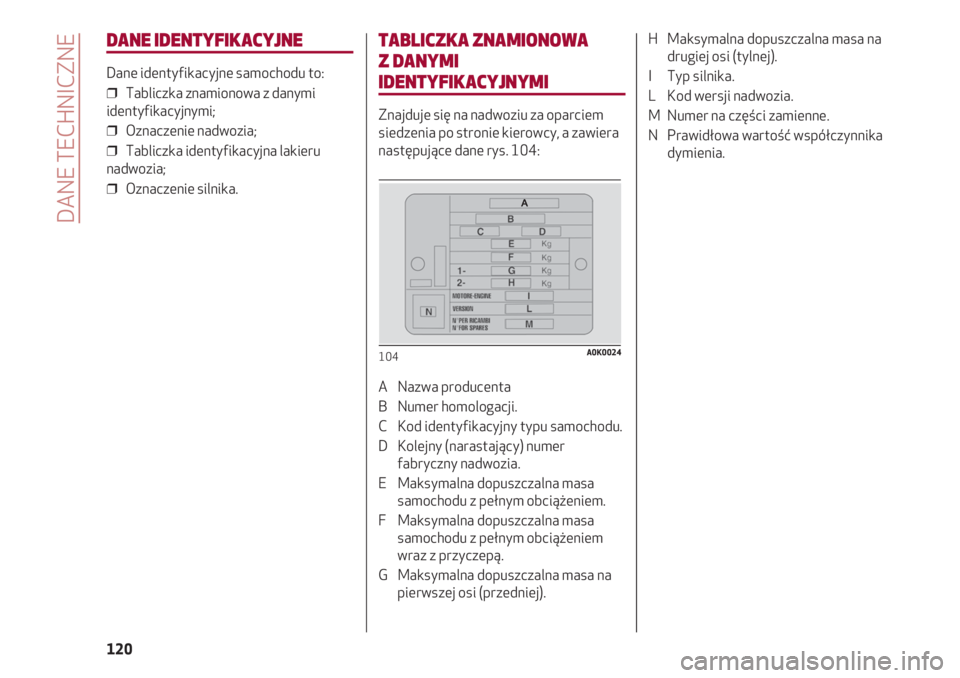

DANE IDENTYFIKACYJNE
Dane identyfikacyjne samochodu to:
❒ Tabliczka znamionowa z danymi
identyfikacyjnymi;
❒ Oznaczenie nadwozia;
❒ Tabliczka identyfikacyjna lakieru
nadwozia;
❒ Oznaczenie silnika.
TABLICZKA ZNAMIONOWA
Z DANYMI
IDENTYFIKACYJNYMI
Znajduje się na nadwoziu za oparciem
siedzenia po stronie kierowcy, a zawiera
następujące dane rys. 104:
A Nazwa producenta
B Numer homologacji.
C Kod identyfikacyjny typu samochodu.
D Kolejny (narastający) numer
fabryczny nadwozia.
E Maksymalna dopuszczalna masa
samochodu z pełnym obciążeniem.
F Maksymalna dopuszczalna masa
samochodu z pełnym obciążeniem
wraz z przyczepą.
G Maksymalna dopuszczalna masa na
pierwszej osi (przedniej).
104A0K0024
H Maksymalna dopuszczalna masa na
drugiej osi (tylnej).
I Typ silnika.
L Kod wersji nadwozia.
M Numer na części zamienne.
N Prawidłowa wartość współczynnika
dymienia.
Page 123 of 156
121
NUMER NADWOZIA

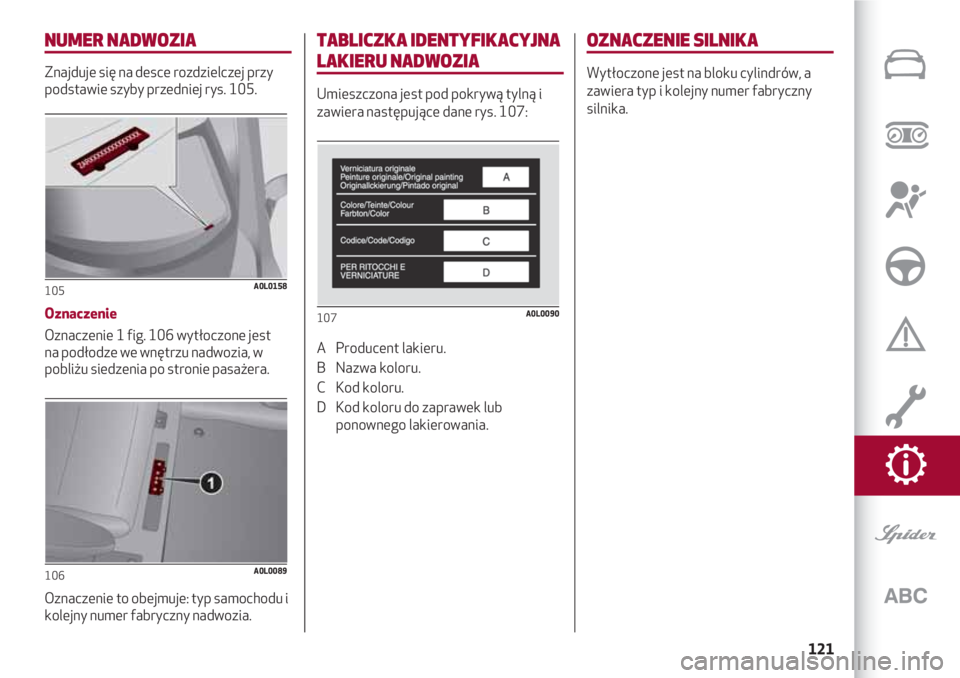

Znajduje się na desce rozdzielczej przy
podstawie szyby przedniej rys. 105.
Oznaczenie
Oznaczenie 1 fig. 106 wytłoczone jest
na podłodze we wnętrzu nadwozia, w
pobliżu siedzenia po stronie pasażera.
Oznaczenie to obejmuje: typ samochodu i
kolejny numer fabryczny nadwozia.
105A0L0158
106A0L0089
TABLICZKA IDENTYFIKACYJNA
LAKIERU NADWOZIA
Umieszczona jest pod pokrywą tylną i
zawiera następujące dane rys. 107:
A Producent lakieru.
B Nazwa koloru.
C Kod koloru.
D Kod koloru do zaprawek lub
ponownego lakierowania.
107A0L0090
OZNACZENIE SILNIKA
Wytłoczone jest na bloku cylindrów, a
zawiera typ i kolejny numer fabryczny
silnika.
Page 124 of 156
DANE TECHNICZNE
122

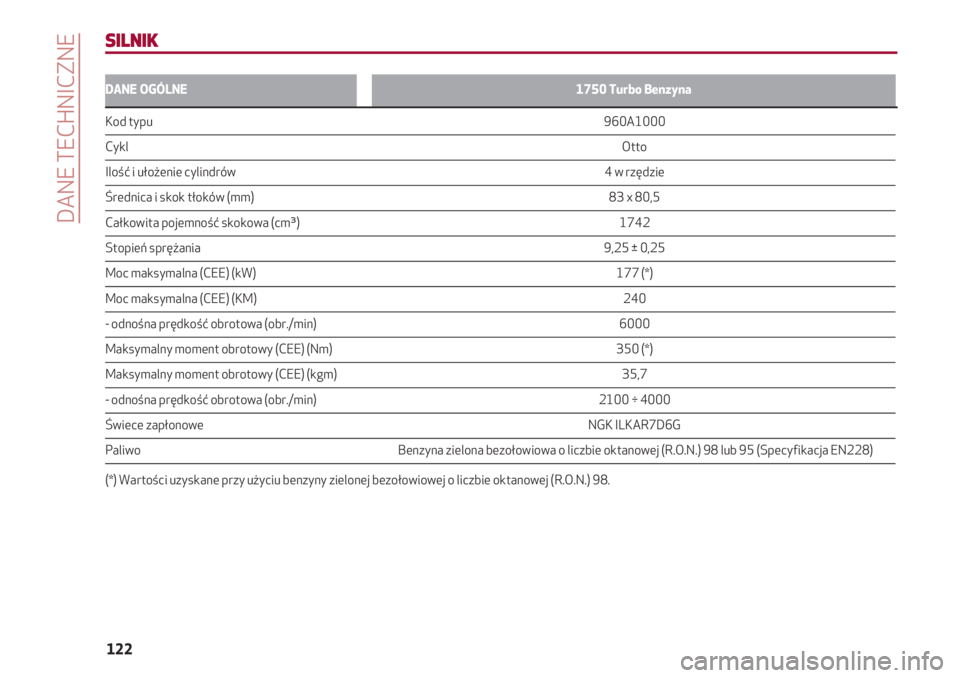

DANE OGÓLNE1750 Turbo Benzyna
Kod typu 960A1000
Cykl Otto
Ilość i ułożenie cylindrów 4 w rzędzie
Średnica i skok tłoków (mm) 83 x 80,5
Całkowita pojemność skokowa (cm³) 1742
Stopień sprężania 9,25 ± 0,25
Moc maksymalna (CEE) (kW) 177 (*)
Moc maksymalna (CEE) (KM) 240
- odnośna prędkość obrotowa (obr./min) 6000
Maksymalny moment obrotowy (CEE) (Nm) 350 (*)
Maksymalny moment obrotowy (CEE) (kgm) 35,7
- odnośna prędkość obrotowa (obr./min) 2100 ÷ 4000
Świece zapłonowe NGK ILKAR7D6G
Paliwo Benzyna zielona bezołowiowa o liczbie oktanowej (R.O.N.) 98 lub 95 (Specyfikacja EN228)
(*) Wartości uzyskane przy użyciu benzyny zielonej bezołowiowej o liczbie oktanowej (R.O.N.) 98.
SILNIK
Page 125 of 156
123
KOŁA

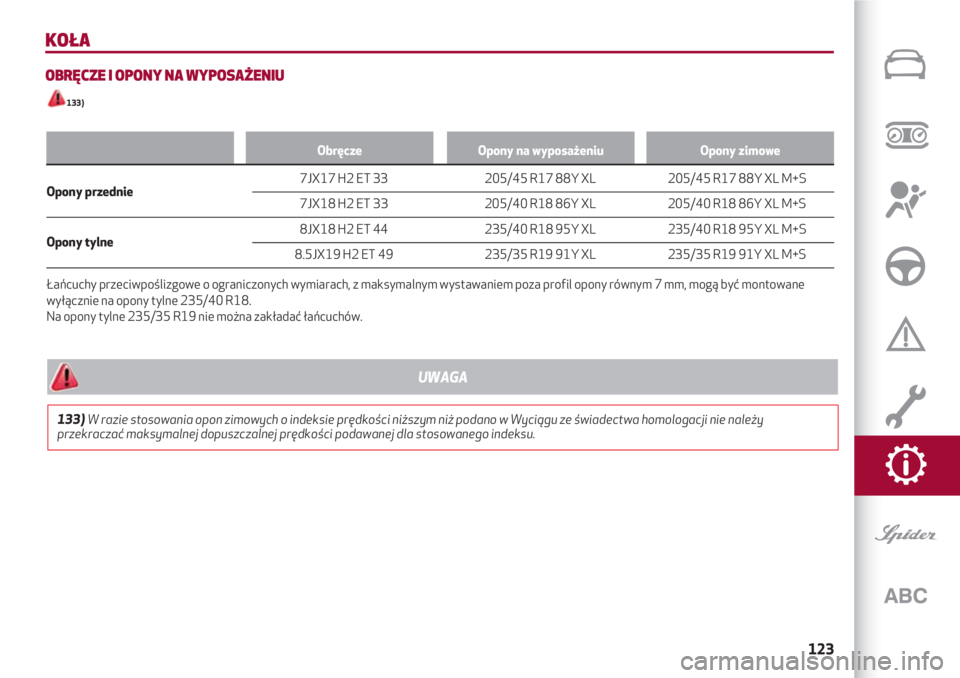

OBRĘCZE I OPONY NA WYPOSAŻENIU
133)
Obręcze Opony na wyposażeniu Opony zimowe
Opony przednie 7JX17 H2 ET 33 205/45 R17 88Y XL 205/45 R17 88Y XL M+S 7JX18 H2 ET 33 205/40 R18 86Y XL 205/40 R18 86Y XL M+S
Opony tylne 8JX18 H2 ET 44 235/40 R18 95Y XL 235/40 R18 95Y XL M+S 8.5JX19 H2 ET 49 235/35 R19 91Y XL 235/35 R19 91Y XL M+S
Łańcuchy przeciwpoślizgowe o ograniczonych wymiarach, z maksymalnym wystawaniem poza profil opony równym 7 mm, mogą być montowane
wyłącznie na opony tylne 235/40 R18.
Na opony tylne 235/35 R19 nie można zakładać łańcuchów.
133)W razie stosowania opon zimowych o indeksie prędkości niższym niż podano w Wyciągu ze świadectwa homologacji nie należy
przekraczać maksymalnej dopuszczalnej prędkości podawanej dla stosowanego indeksu.
UWAGA
Page 126 of 156
DANE TECHNICZNE
124

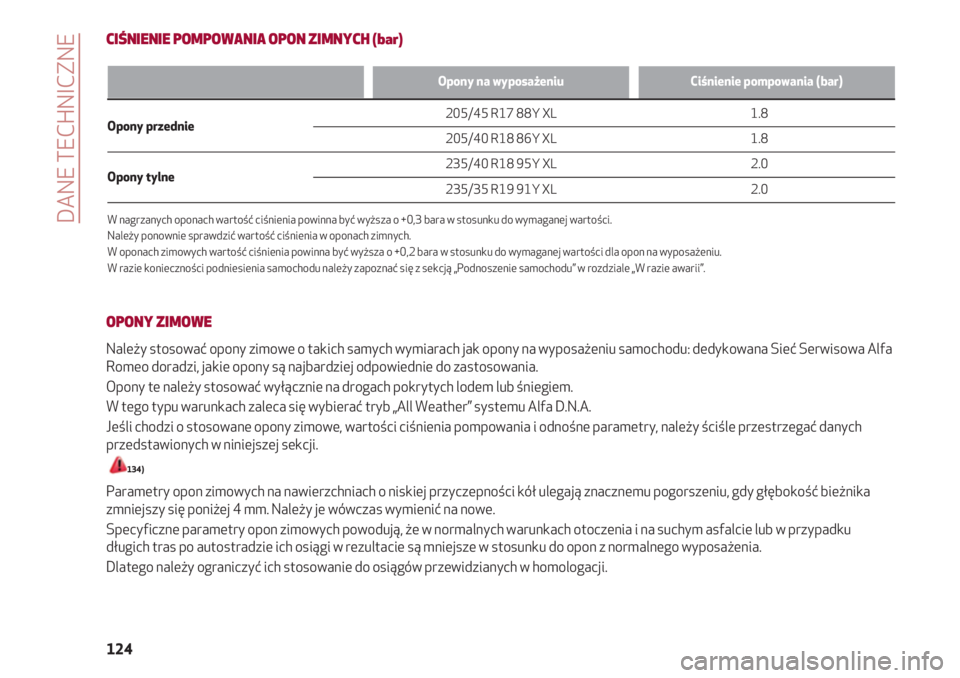

CIŚNIENIE POMPOWANIA OPON ZIMNYCH (bar)
Opony na wyposażeniu Ciśnienie pompowania (bar)
Opony przednie 205/45 R17 88Y XL 1.8 205/40 R18 86Y XL 1.8
Opony tylne 235/40 R18 95Y XL 2.0 235/35 R19 91Y XL 2.0
W nagrzanych oponach wartość ciśnienia powinna być wyższa o +0,3 bara w stosunku do wymaganej wartości.
Należy ponownie sprawdzić wartość ciśnienia w oponach zimnych.
W oponach zimowych wartość ciśnienia powinna być wyższa o +0,2 bara w stosunku do wymaganej wartości dla opon na wyposażeniu.
W razie konieczności podniesienia samochodu należy zapoznać się z sekcją „Podnoszenie samochodu” w rozdziale „W razie awarii”.
OPONY ZIMOWE
Należy stosować opony zimowe o takich samych wymiarach jak opony na wyposażeniu samochodu: dedykowana Sieć Serwisowa Alfa
Romeo doradzi, jakie opony są najbardziej odpowiednie do zastosowania.
Opony te należy stosować wyłącznie na drogach pokrytych lodem lub śniegiem.
W tego typu warunkach zaleca się wybierać tryb „All Weather” systemu Alfa D.N.A.
Jeśli chodzi o stosowane opony zimowe, wartości ciśnienia pompowania i odnośne parametry, należy ściśle przestrzegać danych
przedstawionych w niniejszej sekcji.
134)
Parametry opon zimowych na nawierzchniach o niskiej przyczepności kół ulegają znacznemu pogorszeniu, gdy głębokość bieżnika
zmniejszy się poniżej 4 mm. Należy je wówczas wymienić na nowe.
Specyficzne parametry opon zimowych powodują, że w normalnych warunkach otoczenia i na suchym asfalcie lub w przypadku
długich tras po autostradzie ich osiągi w rezultacie są mniejsze w stosunku do opon z normalnego wyposażenia.
Dlatego należy ograniczyć ich stosowanie do osiągów przewidzianych w homologacji.
Page 127 of 156
125
OSTRZEŻENIE Używając opon zimowych z indeksem prędkości maksymalnej niższym od prędkości osiąganej przez samochód
(powiększonej o 5%), należy umieścić w miejscu dobrze widocznym we wnętrzu nadwozia informację, która podaje maksymalne
prędkości dopuszczalne dla opon zimowych (zgodnie z przewidywaniami Dyrektywy WE).
Należy montować na wszystkich czterech kołach opony o jednakowej marce, aby zagwarantować większe bezpieczeństwo jazdy i
hamowania oraz odpowiednie manewrowanie samochodem. Wskazane jest nie zmieniać kierunku obracania się opon.
W celu uzyskania szczegółowych informacji o sposobach podnoszenia samochodu należy zapoznać się z sekcją „Podnoszenie
samochodu” w rozdziale „W razie awarii”.
Dlatego należy ograniczyć ich stosowanie do osiągów przewidzianych w homologacji.
OSTRZEŻENIE Używając opon zimowych z indeksem prędkości maksymalnej niższym od prędkości osiąganej przez samochód
(powiększonej o 5%), należy umieścić w miejscu dobrze widocznym we wnętrzu nadwozia informację, która podaje maksymalne
prędkości dopuszczalne dla opon zimowych (zgodnie z przewidywaniami Dyrektywy WE).
Należy montować na wszystkich czterech kołach opony o jednakowej marce, aby zagwarantować większe bezpieczeństwo jazdy i
hamowania oraz odpowiednie manewrowanie samochodem. Wskazane jest nie zmieniać kierunku obracania się opon.
W celu uzyskania szczegółowych informacji o sposobach podnoszenia samochodu należy zapoznać się z sekcją „Podnoszenie
samochodu” w rozdziale „W razie awarii”.
134)Prędkość maksymalna dla opon zimowych ze wskaźnikiem „Q” nie może przekraczać 160 km/h; ze wskaźnikiem „T” nie może przekraczać
190 km/h; ze wskaźnikiem „H” nie może przekraczać 210 km/h; należy jednak przestrzegać przepisów Kodeksu drogowego.
UWAGA
Page 128 of 156
DANE TECHNICZNE
126
ŁAŃCUCHY PRZECIWPOŚLIZGOWE

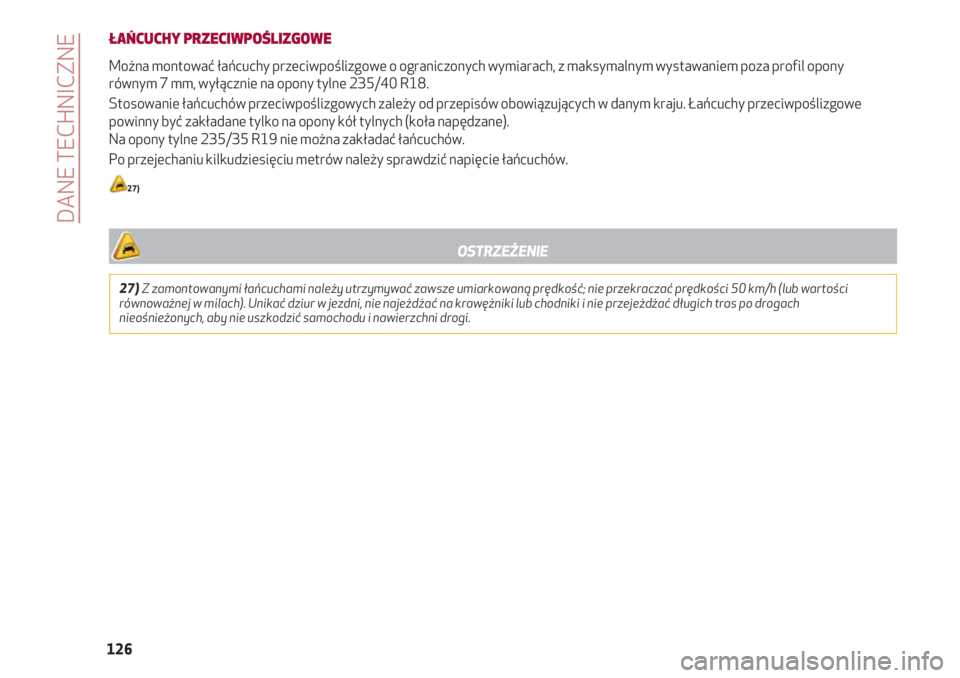

Można montować łańcuchy przeciwpoślizgowe o ograniczonych wymiarach, z maksymalnym wystawaniem poza profil opony
równym 7 mm, wyłącznie na opony tylne 235/40 R18.
Stosowanie łańcuchów przeciwpoślizgowych zależy od przepisów obowiązujących w danym kraju. Łańcuchy przeciwpoślizgowe
powinny być zakładane tylko na opony kół tylnych (koła napędzane).
Na opony tylne 235/35 R19 nie można zakładać łańcuchów.
Po przejechaniu kilkudziesięciu metrów należy sprawdzić napięcie łańcuchów.
27)
27)Z zamontowanymi łańcuchami należy utrzymywać zawsze umiarkowaną prędkość; nie przekraczać prędkości 50 km/h (lub wartości
równoważnej w milach). Unikać dziur w jezdni, nie najeżdżać na krawężniki lub chodniki i nie przejeżdżać długich tras po drogach
nieośnieżonych, aby nie uszkodzić samochodu i nawierzchni drogi.
OSTRZEŻENIE
Page 129 of 156
127
WYMIARY

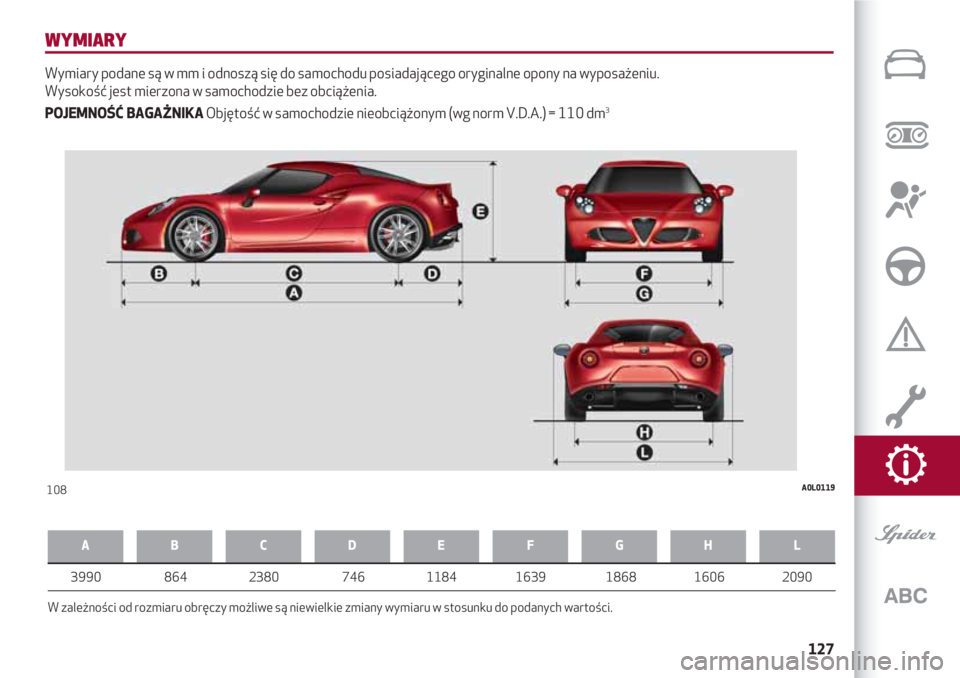

Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu.
Wysokość jest mierzona w samochodzie bez obciążenia.
POJEMNOŚĆ BAGAŻNIKAObjętość w samochodzie nieobciążonym (wg norm V.D.A.) = 110 dm
3
108A0L0119
BACDEFGHL
3990 864 2380 746 1184 1639 1868 1606 2090
W zależności od rozmiaru obręczy możliwe są niewielkie zmiany wymiaru w stosunku do podanych wartości.
Page 130 of 156
DANE TECHNICZNE
128
Wersje1750 Turbo Benzyna

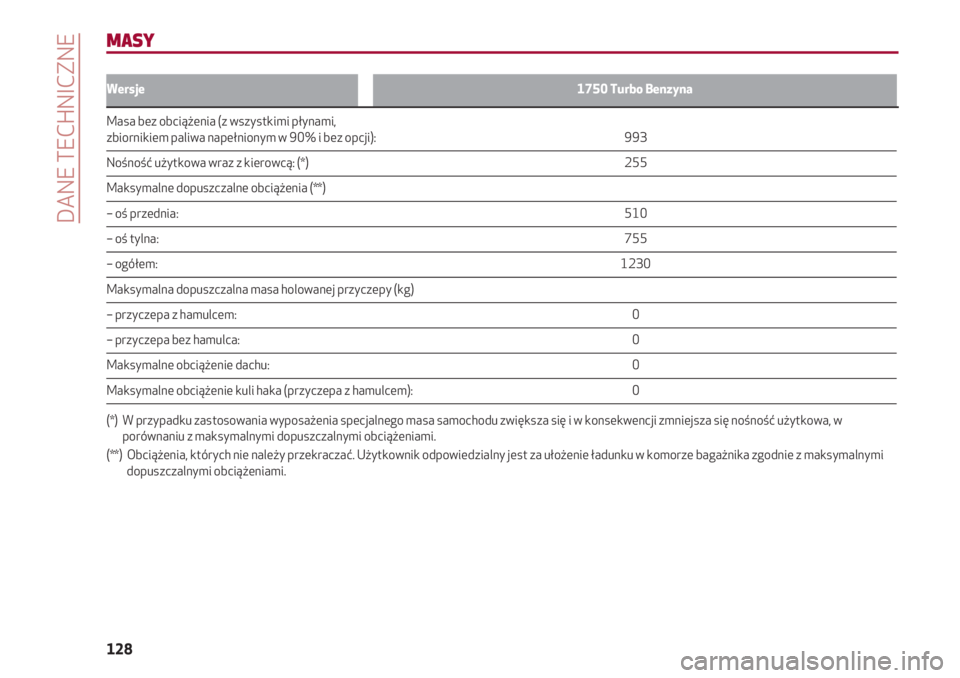

Masa bez obciążenia (z wszystkimi płynami, zbiornikiem paliwa napełnionym w 90% i bez opcji): 993
Nośność użytkowa wraz z kierowcą: (*) 255
Maksymalne dopuszczalne obciążenia (**)
– oś przednia: 510
– oś tylna: 755
– ogółem: 1230
Maksymalna dopuszczalna masa holowanej przyczepy (kg)
– przyczepa z hamulcem: 0
– przyczepa bez hamulca: 0
Maksymalne obciążenie dachu: 0
Maksymalne obciążenie kuli haka (przyczepa z hamulcem): 0
(*) W przypadku zastosowania wyposażenia specjalnego masa samochodu zwiększa się i w konsekwencji zmniejsza się nośność użytkowa, w
porównaniu z maksymalnymi dopuszczalnymi obciążeniami.
(**) Obciążenia, których nie należy przekraczać. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika zgodnie z maksymalnymi
dopuszczalnymi obciążeniami.
MASY
