Alfa Romeo 4C 2020 Kezelési és karbantartási útmutató (in Hungarian)

9

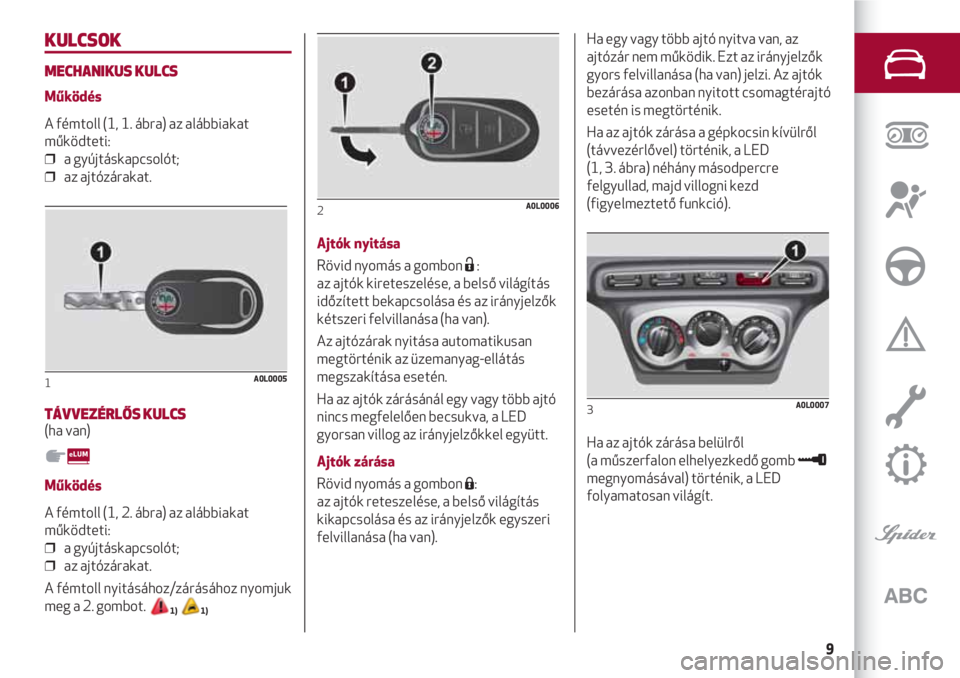

KULCSOK
MECHANIKUS KULCS
Működés
A fémtoll (1, 1. ábra) az alábbiakat
működteti:
❒ a gyújtáskapcsolót;
❒ az ajtózárakat.
TÁVVEZÉRLŐS KULCS(ha van)
Működés
A fémtoll (1, 2. ábra) az alábbiakat
működteti:
❒ a gyújtáskapcsolót;
❒ az ajtózárakat.
A fémtoll nyitásához/zárásához nyomjuk
meg a 2. gombot.
1) 1)
1A0L0005
Ajtók nyitása
Rövid nyomás a gombon Ë:
az ajtók kireteszelése, a belső világítás
időzített bekapcsolása és az irányjelzők
kétszeri felvillanása (ha van).
Az ajtózárak nyitása automatikusan
megtörténik az üzemanyag-ellátás
megszakítása esetén.
Ha az ajtók zárásánál egy vagy több ajtó
nincs megfelelően becsukva, a LED
gyorsan villog az irányjelzőkkel együtt.
Ajtók zárása
Rövid nyomás a gombon Á:
az ajtók reteszelése, a belső világítás
kikapcsolása és az irányjelzők egyszeri
felvillanása (ha van).
2A0L0006
Ha egy vagy több ajtó nyitva van, az
ajtózár nem működik. Ezt az irányjelzők
gyors felvillanása (ha van) jelzi. Az ajtók
bezárása azonban nyitott csomagtérajtó
esetén is megtörténik.
Ha az ajtók zárása a gépkocsin kívülről
(távvezérlővel) történik, a LED
(1, 3. ábra) néhány másodpercre
felgyullad, majd villogni kezd
(figyelmeztető funkció).
Ha az ajtók zárása belülről
(a műszerfalon elhelyezkedő gomb ≈
megnyomásával) történik, a LED
folyamatosan világít.
3A0L0007

GYÚJTÁSKAPCSOLÓ
Az indítókulcs három különböző
pozícióba fordítható (5. ábra):
❒ STOP: a motor leállítva, a kulcs
kihúzható, a kormányzár reteszelve.
Egyes elektromos berendezések (pl.
autórádió, ajtók központi zárása, riasztó
stb.) mindenesetre működtethetők;
❒ MAR: menet helyzet.
Minden elektromos berendezés
rendelkezésre áll;
❒ AVV: a motor indítása.
A gyújtáskapcsoló ráindításgátló
berendezéssel van ellátva, ezért ha a
motor az első kísérletre nem indul, az
újabb indítás előtt fordítsuk vissza a
kulcsot a STOP állásba.
2) 3)
5A0L0010
ISMERKEDÉS A GÉPKOCSIVAL
10
A TÁVVEZÉRLŐS KULCS
ELEMCSERÉJE
Eljárás
1)
❒ nyomjuk meg a gombot (1, 4. ábra) és
a fémtollat 2 helyezzük nyitási pozícióba;
forgassuk :állásba a csavart 3 egy
kisméretű csavarhúzóval;
❒ húzzuk ki az elemtartót 4 és cseréljük
ki az elemet 5, ügyelve a helyes
polaritásra; helyezzük vissza az
elemtartót 4 a kulcs fogantyújába, majd
rögzítsük azt a csavar 3 Áállásba
forgatásával.
4A0L0008
1)Csak akkor nyomjuk meg a gombot 2,
amikor a kulcs távol van a testtől,
különösen a szemtől és a sérülékeny
dolgoktól (pl. ruházat). Ne hagyjuk a
kulcsot felügyelet nélkül, nehogy valaki,
különösen gyermekek véletlenül
megnyomják a gombot.
FIGYELEM
1)A nem megfelelően ártalmatlanított
kimerült elemek károsak lehetnek a
környezetre, ezért azokat a törvényben
előírt módon, speciális tárolóedényben
kell gyűjteni, vagy le kell adni egy
Alfa Romeo márkaszervizben, ahol
gondoskodnak az elemek megfelelő
ártalmatlanításáról.
FIGYELMEZTETÉS
1)Ha a kulcsot erős ütés éri, a beépített
elektronikus alkatrészek károsodhatnak.
A beépített elektronikus alkatrészek
kifogástalan működése érdekében soha
ne tegyük ki a kulcsot közvetlen
napsugárzás hatásának.
FIGYELMEZTETÉS

11

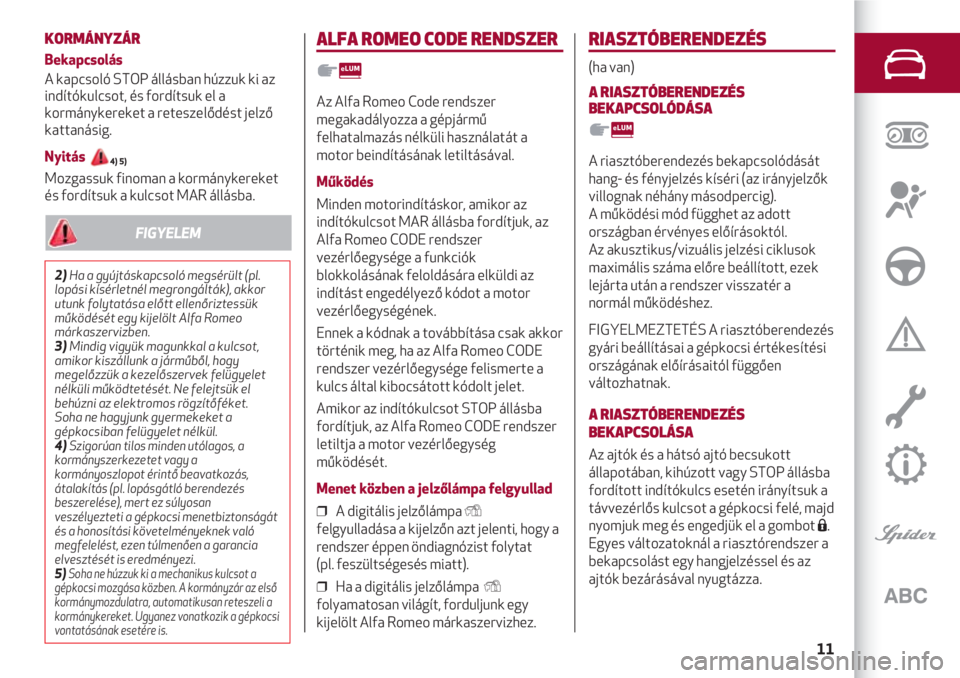

KORMÁNYZÁR
Bekapcsolás
A kapcsoló STOP állásban húzzuk ki az
indítókulcsot, és fordítsuk el a
kormánykereket a reteszelődést jelző
kattanásig.
Nyitás 4) 5)
Mozgassuk finoman a kormánykereket
és fordítsuk a kulcsot MAR állásba.
2)Ha a gyújtáskapcsoló megsérült (pl.
lopási kísérletnél megrongálták), akkor
utunk folytatása előtt ellenőriztessük
működését egy kijelölt Alfa Romeo
márkaszervizben.
3)Mindig vigyük magunkkal a kulcsot,
amikor kiszállunk a járműből, hogy
megelőzzük a kezelőszervek felügyelet
nélküli működtetését. Ne felejtsük el
behúzni az elektromos rögzítőféket.
Soha ne hagyjunk gyermekeket a
gépkocsiban felügyelet nélkül.
4)
Szigorúan tilos minden utólagos, a
kormányszerkezetet vagy a
kormányoszlopot érintő beavatkozás,
átalakítás (pl. lopásgátló berendezés
beszerelése), mert ez súlyosan
veszélyezteti a gépkocsi menetbiztonságát
és a honosítási követelményeknek való
megfelelést, ezen túlmenően a garancia
elvesztését is eredményezi.
5)
Soha ne húzzuk ki a mechanikus kulcsot a
gépkocsi mozgása közben. A kormányzár az első
kormánymozdulatra, automatikusan reteszeli a
kormánykereket. Ugyanez vonatkozik a gépkocsi
vontatásának esetére is.
FIGYELEM
ALFA ROMEO CODE RENDSZER
Az Alfa Romeo Code rendszer
megakadályozza a gépjármű
felhatalmazás nélküli használatát a
motor beindításának letiltásával.
Működés
Minden motorindításkor, amikor az
indítókulcsot MAR állásba fordítjuk, az
Alfa Romeo CODE rendszer
vezérlőegysége a funkciók
blokkolásának feloldására elküldi az
indítást engedélyező kódot a motor
vezérlőegységének.
Ennek a kódnak a továbbítása csak akkor
történik meg, ha az Alfa Romeo CODE
rendszer vezérlőegysége felismerte a
kulcs által kibocsátott kódolt jelet.
Amikor az indítókulcsot STOP állásba
fordítjuk, az Alfa Romeo CODE rendszer
letiltja a motor vezérlőegység
működését.
Menet közben a jelzőlámpa felgyullad
❒ A digitális jelzőlámpa Y
felgyulladása a kijelzőn azt jelenti, hogy a
rendszer éppen öndiagnózist folytat
(pl. feszültségesés miatt).
❒ Ha a digitális jelzőlámpa Y
folyamatosan világít, forduljunk egy
kijelölt Alfa Romeo márkaszervizhez.
RIASZTÓBERENDEZÉS
(ha van)
A RIASZTÓBERENDEZÉS
BEKAPCSOLÓDÁSA
A riasztóberendezés bekapcsolódását
hang- és fényjelzés kíséri (az irányjelzők
villognak néhány másodpercig).
A működési mód függhet az adott
országban érvényes előírásoktól.
Az akusztikus/vizuális jelzési ciklusok
maximális száma előre beállított, ezek
lejárta után a rendszer visszatér a
normál működéshez.
FIGYELMEZTETÉS A riasztóberendezés
gyári beállításai a gépkocsi értékesítési
országának előírásaitól függően
változhatnak.
A RIASZTÓBERENDEZÉS
BEKAPCSOLÁSA
Az ajtók és a hátsó ajtó becsukott
állapotában, kihúzott vagy STOP állásba
fordított indítókulcs esetén irányítsuk a
távvezérlős kulcsot a gépkocsi felé, majd
nyomjuk meg és engedjük el a gombot Á.
Egyes változatoknál a riasztórendszer a
bekapcsolást egy hangjelzéssel és az
ajtók bezárásával nyugtázza.

AJTÓK
AZ AJTÓK KÖZPONTI
ZÁRÁSA/NYITÁSA
Ajtók zárása kívülről
Az ajtók becsukott állapotában nyomjuk
meg a gombot Áa kulcson, vagy
helyezzük az ajtózárba és fordítsuk el a
(kulcs belsejében lévő) fémtollat. Az ajtók
zárásának megtörténtét a műszerfalon
elhelyezett gomb ≈mellett lévő LED
(1, 6. ábra) felgyulladása jelzi.
Az ajtók zárása akkor működik, ha az
összes ajtó be van csukva, függetlenül a
csomagtérajtó nyitott vagy csukott
állapotától.
6A0L0007
Ajtók nyitása kívülről
Nyomjuk meg a gombot Ëa kulcson, vagy
helyezzük a vezető oldali ajtózárba és
fordítsuk el a (kulcs belsejében lévő)
fémtollat.
Ajtók zárása/nyitása belülről
Nyomjuk meg a gombot ≈.
A gomb egy LED-del rendelkezik, amely
jelzi a gépkocsi állapotát (lezárt vagy
nyitott ajtók).
Világító LED: ajtók zárva.
Nem világító LED: ajtók nyitva.
AJTÓ VÉSZLEZÁRÓ
Utas oldali ajtó
Az utas oldali ajtó olyan szerkezettel van
ellátva, amely az elektromos áramellátás
üzemzavara esetén is lehetővé teszi az
ajtó zárását.
ISMERKEDÉS A GÉPKOCSIVAL
12

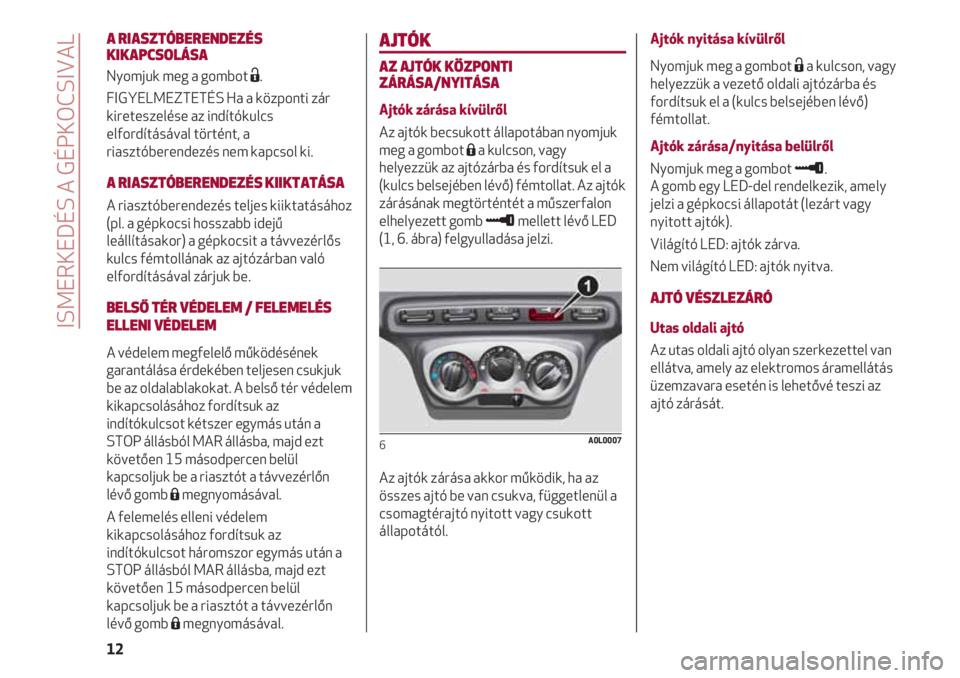

A RIASZTÓBERENDEZÉS
KIKAPCSOLÁSA
Nyomjuk meg a gombot Ë.
FIGYELMEZTETÉS Ha a központi zár
kireteszelése az indítókulcs
elfordításával történt, a
riasztóberendezés nem kapcsol ki.
A RIASZTÓBERENDEZÉS KIIKTATÁSA
A riasztóberendezés teljes kiiktatásához
(pl. a gépkocsi hosszabb idejű
leállításakor) a gépkocsit a távvezérlős
kulcs fémtollának az ajtózárban való
elfordításával zárjuk be.
BELSŐ TÉR VÉDELEM / FELEMELÉS
ELLENI VÉDELEM
A védelem megfelelő működésének
garantálása érdekében teljesen csukjuk
be az oldalablakokat. A belső tér védelem
kikapcsolásához fordítsuk az
indítókulcsot kétszer egymás után a
STOP állásból MAR állásba, majd ezt
követően 15 másodpercen belül
kapcsoljuk be a riasztót a távvezérlőn
lévő gomb Ámegnyomásával.
A felemelés elleni védelem
kikapcsolásához fordítsuk az
indítókulcsot háromszor egymás után a
STOP állásból MAR állásba, majd ezt
követően 15 másodpercen belül
kapcsoljuk be a riasztót a távvezérlőn
lévő gomb Ámegnyomásával.

13
ÜLÉSEK
BEÁLLÍTÁSOK
Hosszirányú beállítás
(ha van)
Emeljük fel a kart (1, 8. ábra) és toljuk az
ülést előre vagy hátra: vezetési
testhelyzetben a karunkat a
kormánykerék kerületén tartjuk.
6) 7)
8A0L0011

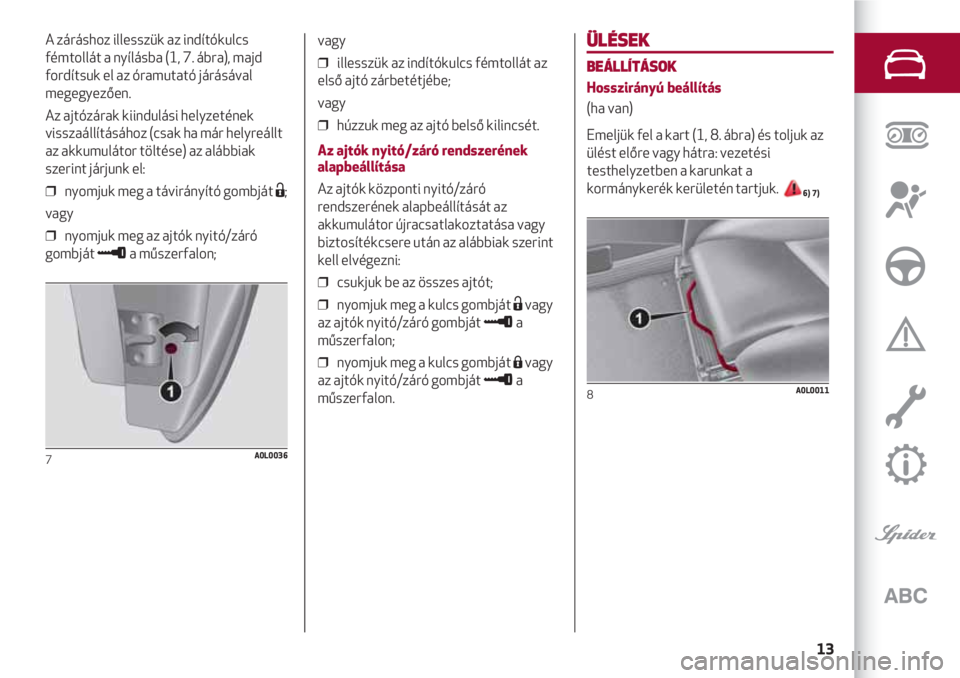

A záráshoz illesszük az indítókulcs
fémtollát a nyílásba (1, 7. ábra), majd
fordítsuk el az óramutató járásával
megegyezően.
Az ajtózárak kiindulási helyzetének
visszaállításához (csak ha már helyreállt
az akkumulátor töltése) az alábbiak
szerint járjunk el:
❒ nyomjuk meg a távirányító gombját Ë;
vagy
❒ nyomjuk meg az ajtók nyitó/záró
gombját ≈a műszerfalon;
7A0L0036
vagy
❒ illesszük az indítókulcs fémtollát az
első ajtó zárbetétjébe;
vagy
❒ húzzuk meg az ajtó belső kilincsét.
Az ajtók nyitó/záró rendszerének
alapbeállítása
Az ajtók központi nyitó/záró
rendszerének alapbeállítását az
akkumulátor újracsatlakoztatása vagy
biztosítékcsere után az alábbiak szerint
kell elvégezni:
❒ csukjuk be az összes ajtót;
❒ nyomjuk meg a kulcs gombját Ëvagy
az ajtók nyitó/záró gombját ≈a
műszerfalon;
❒ nyomjuk meg a kulcs gombját Ávagy
az ajtók nyitó/záró gombját ≈a
műszerfalon.

KORMÁNYKERÉK
A kormánykerék helyzete mind
tengelyirányban, mind magasságban
beállítható.
A beállításhoz előrenyomva (A. helyzet)
oldjuk ki a kart (1, 10. ábra). A beállítás
után rögzítsük a kart 1 a kormánykerék
felé húzva (B. helyzet).
9) 10)
10A0L0012
ISMERKEDÉS A GÉPKOCSIVAL
14
A háttámla dőlésszögének beállítása(ha van)
Emeljük fel a kart (2, 9. ábra) és ezzel
egyidejűleg állítsuk be a háttámla
dőlésszögét.
A gépkocsi különleges sportos
kialakításának köszönhetően a háttámla
dőlésszöge három pozícióba állítható.
6) 8) 2)
Magassági beállítás(ha van)
Az optimális vezetési pozíció beállítása
érdekében az ülések magassága is
állítható. Ennek a beállításnak az
elvégzéséhez szakműhelyi felszerelésre
van szükség: forduljunk egy kijelölt Alfa
Romeo márkaszervizhez.
9A0L0117
6)Bármilyen beállítást kizárólag a
gépkocsi álló helyzetében szabad
elvégezni.
7)Az állítókar elengedése után mindig
győződjünk meg az ülés reteszelődéséről
úgy, hogy megpróbáljuk kissé előre-hátra
mozgatni. Nem megfelelő reteszelődés
esetén az ülés menet közben hirtelen
elmozdulhat, és a vezető elveszítheti a
gépkocsi feletti uralmát.
8)Az övfeszítő akkor biztosítja a
leghatékonyabb védelmet, ha egyenesen,
hátunkat a háttámlának támasztva ülünk,
és a heveder szorosan simul a mellkasra
és a medencére.
FIGYELEM
2)Az ülések kárpitozása a jármű normál
használata esetén hosszú ideig ellenáll az
igénybevételnek.
Mindenesetre ajánlatos elkerülni az erős
és/vagy folyamatos karcoló és koptató
hatást, mint amilyet pl. a ruházaton levő
fémcsatok, szegecsek, tépőzárak és
hasonló tárgyak okozhatnak, mivel ezek
olyan helyi igénybevételt eredményeznek,
amely a szövet szakadását, ezzel a
kárpitok és huzatok károsodását
idézheti elő.
FIGYELMEZTETÉS
A
B

15
VISSZAPILLANTÓ TÜKRÖK
BELSŐ TÜKÖR
Beállítás
A tükröt a karral (1, 11. ábra) két
különböző helyzetbe állíthatjuk be:
normál vagy vakításmentes.
KÜLSŐ TÜKRÖK
Elektromos beállítás
A tükrök beállítása csak az indítókulcs
MAR állásában lehetséges.
A kapcsolóval (3, 12. ábra) válasszuk ki a
kívánt tükröt:
❒ a kapcsoló 1. állásban:
bal oldali tükör kiválasztása;
11A0L0013
❒ a kapcsoló 2. állásban: jobb oldali
tükör kiválasztása.
A kiválasztott tükör mozgatásához
nyomjuk meg a gombot 4 a
nyilakkal jelzett négy irányban.
11)
FIGYELMEZTETÉS A beállítás
befejezése után, a véletlen elállítás
elkerülése érdekében állítsuk a kapcsolót
3 a 0. állásba.
12A0L0014
9)A beállításokat a gépkocsi álló
helyzetében és álló motor mellett kell
elvégezni.
10)Szigorúan tilos minden utólagos, a
kormányszerkezetet vagy a
kormányoszlopot érintő beavatkozás,
átalakítás (pl. lopásgátló berendezés
beszerelése), mert ez súlyosan
veszélyezteti a gépkocsi
menetbiztonságát és a honosítási
követelményeknek való megfelelést, ezen
túlmenően a garancia elvesztését is
eredményezi.
FIGYELEM

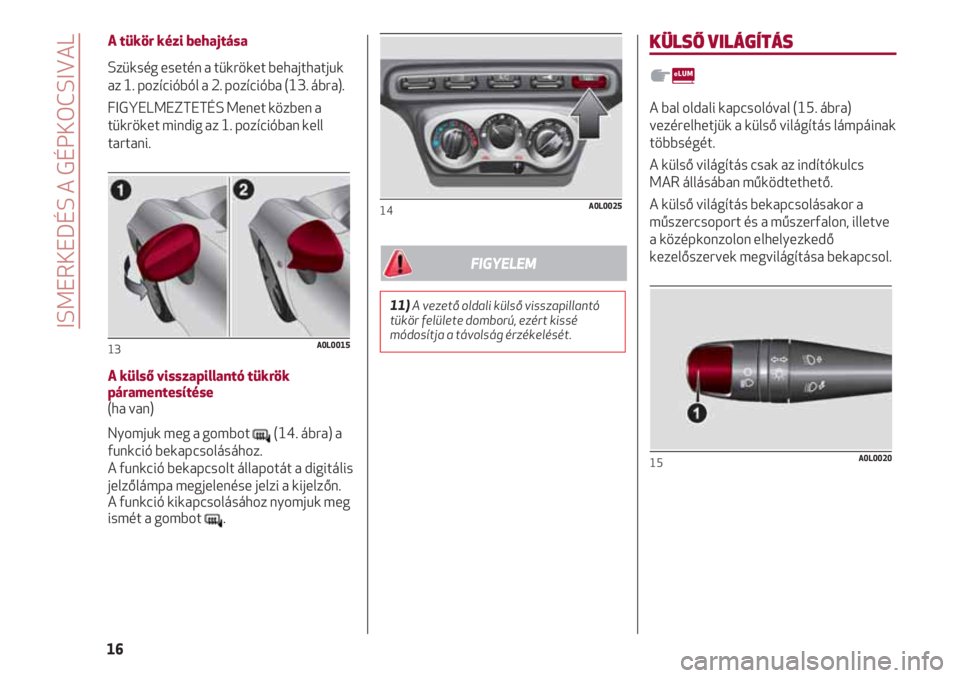

A tükör kézi behajtása
Szükség esetén a tükröket behajthatjuk
az 1. pozícióból a 2. pozícióba (13. ábra).
FIGYELMEZTETÉS Menet közben a
tükröket mindig az 1. pozícióban kell
tartani.
A külső visszapillantó tükrök
páramentesítése
(ha van)
Nyomjuk meg a gombot (14. ábra) a
funkció bekapcsolásához.
A funkció bekapcsolt állapotát a digitális
jelzőlámpa megjelenése jelzi a kijelzőn.
A funkció kikapcsolásához nyomjuk meg
ismét a gombot .
13A0L0015
14A0L0025
KÜLSŐ VILÁGÍTÁS
A bal oldali kapcsolóval (15. ábra)
vezérelhetjük a külső világítás lámpáinak
többségét.
A külső világítás csak az indítókulcs
MAR állásában működtethető.
A külső világítás bekapcsolásakor a
műszercsoport és a műszerfalon, illetve
a középkonzolon elhelyezkedő
kezelőszervek megvilágítása bekapcsol.
15A0L0020
ISMERKEDÉS A GÉPKOCSIVAL
16
11)A vezető oldali külső visszapillantó
tükör felülete domború, ezért kissé
módosítja a távolság érzékelését.
FIGYELEM

17
NAPPALI MENETJELZŐ FÉNYEK
(D.R.L.) „Daytime Running Lights”
A nappali menetjelző fények
bekapcsolásához az indítókulcs legyen
MAR állásban, a gyűrű (1, 15. ábra) pedig
åhelyzetbe elforgatva.
A többi lámpa és a belső világítás
kikapcsolt állapotban maradnak.
FIGYELMEZTETÉS A nappali menetjelző
fényeket a tompított fényszórók
alternatívájaként használhatjuk nappali
vezetéskor, ahol ennek használatát
törvény írja elő vagy ahol nem kötelező,
és használata engedélyezett.
FIGYELMEZTETÉS A nappali menetjelző
fények nem helyettesítik a tompított
fényszórókat alagútban vagy éjszakai
vezetés folyamán.
A nappali menetjelző fények használatát
az adott ország KRESZ előírásai
szabályozzák. Tartsuk be a vonatkozó
előírásokat!
HELYZETJELZŐ FÉNYEK/TOMPÍTOTT
FÉNYSZÓRÓK
Az indítókulcs MAR állásánál forgassuk
el a gyűrűt (1, 15. ábra) 2helyzetbe.
A nappali menetjelző fények
kikapcsolnak, és bekapcsolnak a
helyzetjelző fények és a
tompított fényszórók. Felgyullad a
műszercsoport jelzőlámpája 3.
PARKOLÓFÉNYEK
Bekapcsolásukhoz, kizárólag kihúzott
vagy STOP állásban levő indítókulcs
mellett fordítsuk el a gyűrűt (1, 15. ábra)
előbb
å, majd 2helyzetbe.
Felgyullad a műszercsoport jelzőlámpája
3.
TÁVOLSÁGI FÉNYSZÓRÓK
A távolsági fényszórók bekapcsolásához
a gyűrű A 2állásában húzzuk a kart a
kormánykerék felé a végállást jelző
kattanáson túl.
Felgyullad a műszercsoport jelzőlámpája
1. A kart ismét a kormánykerék felé, a
végállást jelző kattanáson túlhúzva a
távolsági fényszórók kikapcsolnak, a
tompított fényszórók ismét
bekapcsolnak, és elalszik a jelzőlámpa
1.
A FÉNYSZÓRÓK FELVILLANTÁSA
(FÉNYKÜRT)
A gyűrű (1, 15. ábra) bármely állásában
húzzuk hátra, a kormánykerék felé a kart
(instabil pozíció). Felgyullad a
műszercsoport jelzőlámpája 1.
IRÁNYJELZŐK
Mozdítsuk a kart (15. ábra) az alábbi
(stabil) helyzetbe:
❒ felfelé: a jobb oldali irányjelző
kapcsolása;❒ lefelé: a bal oldali irányjelző
kapcsolása.
Ekkor szakaszosan világít a
műszercsoport Dvagy Fjelzőlámpája.
A kormánykerék visszaforgatásakor a
kapcsolókar automatikusan visszaáll az
alaphelyzetébe.
„FOLLOW ME HOME” FUNKCIÓ
Ez a funkció lehetővé teszi a gépkocsi
előtti tér megvilágítását egy beállítható
időtartamra.
Bekapcsolás
Kihúzott vagy STOP állásban levő
indítókulcs mellett, a motor leállítását
követő 2 percen belül húzzuk a kart (15.
ábra) hátra, a kormánykerék felé.
A kar minden egyes hátrahúzása 30
másodperccel, de maximum 210
másodperccel meghosszabbítja a
tompított fényszórók bekapcsolási
időtartamát, aminek végén
automatikusan kikapcsolnak a
fényszórók.
Kikapcsolás
2 másodpercnél tovább tartsuk a
kormánykerék felé hátrahúzva a kart
(15. ábra).

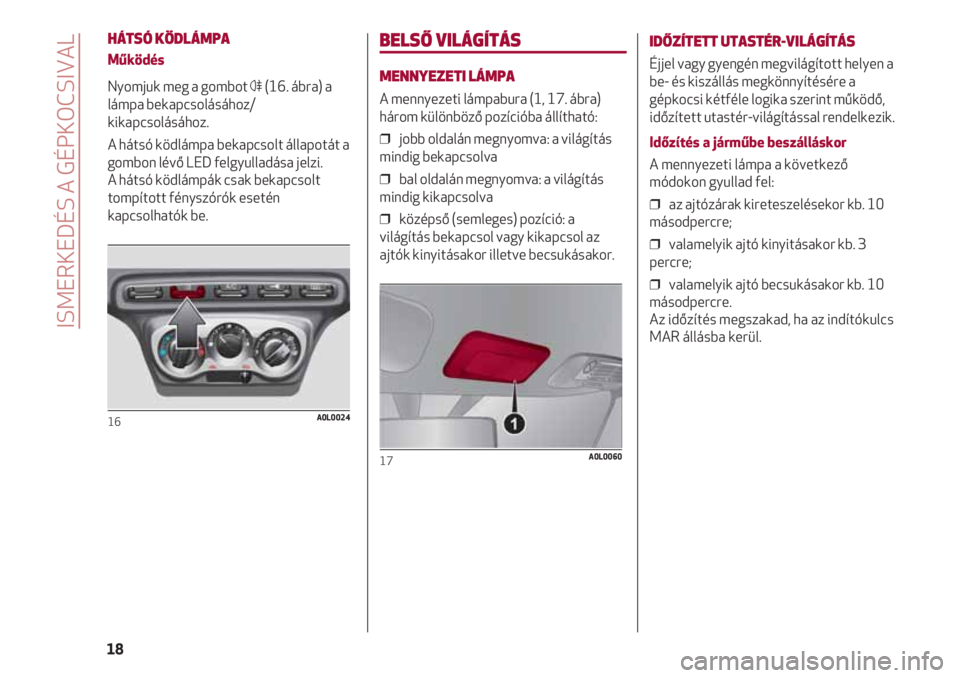

HÁTSÓ KÖDLÁMPA
Működés
Nyomjuk meg a gombot 4(16. ábra) a
lámpa bekapcsolásához/
kikapcsolásához.
A hátsó ködlámpa bekapcsolt állapotát a
gombon lévő LED felgyulladása jelzi.
A hátsó ködlámpák csak bekapcsolt
tompított fényszórók esetén
kapcsolhatók be.
16A0L0024
BELSŐ VILÁGÍTÁS
MENNYEZETI LÁMPA
A mennyezeti lámpabura (1, 17. ábra)
három különböző pozícióba állítható:
❒ jobb oldalán megnyomva: a világítás
mindig bekapcsolva
❒ bal oldalán megnyomva: a világítás
mindig kikapcsolva
❒ középső (semleges) pozíció: a
világítás bekapcsol vagy kikapcsol az
ajtók kinyitásakor illetve becsukásakor.
17A0L0060
IDŐZÍTETT UTASTÉR-VILÁGÍTÁS
Éjjel vagy gyengén megvilágított helyen a
be- és kiszállás megkönnyítésére a
gépkocsi kétféle logika szerint működő,
időzített utastér-világítással rendelkezik.
Időzítés a járműbe beszálláskor
A mennyezeti lámpa a következő
módokon gyullad fel:
❒ az ajtózárak kireteszelésekor kb. 10
másodpercre;
❒ valamelyik ajtó kinyitásakor kb. 3
percre;
❒ valamelyik ajtó becsukásakor kb. 10
másodpercre.
Az időzítés megszakad, ha az indítókulcs
MAR állásba kerül.
ISMERKEDÉS A GÉPKOCSIVAL
18
