Alfa Romeo 4C 2020 Kezelési és karbantartási útmutató (in Hungarian)

79

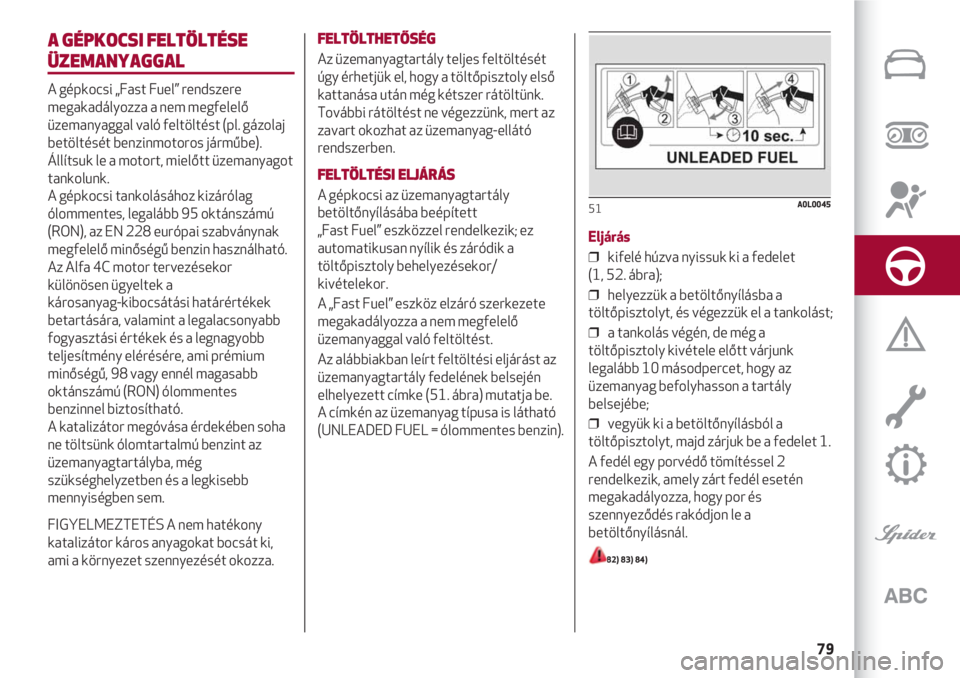

A GÉPKOCSI FELTÖLTÉSE
ÜZEMANYAGGAL
A gépkocsi „Fast Fuel” rendszere
megakadályozza a nem megfelelő
üzemanyaggal való feltöltést (pl. gázolaj
betöltését benzinmotoros járműbe).
Állítsuk le a motort, mielőtt üzemanyagot
tankolunk.
A gépkocsi tankolásához kizárólag
ólommentes, legalább 95 oktánszámú
(RON), az EN 228 európai szabványnak
megfelelő minőségű benzin használható.
Az Alfa 4C motor tervezésekor
különösen ügyeltek a
károsanyag-kibocsátási határértékek
betartására, valamint a legalacsonyabb
fogyasztási értékek és a legnagyobb
teljesítmény elérésére, ami prémium
minőségű, 98 vagy ennél magasabb
oktánszámú (RON) ólommentes
benzinnel biztosítható.
A katalizátor megóvása érdekében soha
ne töltsünk ólomtartalmú benzint az
üzemanyagtartályba, még
szükséghelyzetben és a legkisebb
mennyiségben sem.
FIGYELMEZTETÉS A nem hatékony
katalizátor káros anyagokat bocsát ki,
ami a környezet szennyezését okozza.
FELTÖLTHETŐSÉG
Az üzemanyagtartály teljes feltöltését
úgy érhetjük el, hogy a töltőpisztoly első
kattanása után még kétszer rátöltünk.
További rátöltést ne végezzünk, mert az
zavart okozhat az üzemanyag-ellátó
rendszerben.
FELTÖLTÉSI ELJÁRÁS
A gépkocsi az üzemanyagtartály
betöltőnyílásába beépített
„Fast Fuel” eszközzel rendelkezik; ez
automatikusan nyílik és záródik a
töltőpisztoly behelyezésekor/
kivételekor.
A „Fast Fuel” eszköz elzáró szerkezete
megakadályozza a nem megfelelő
üzemanyaggal való feltöltést.
Az alábbiakban leírt feltöltési eljárást az
üzemanyagtartály fedelének belsején
elhelyezett címke (51. ábra) mutatja be.
A címkén az üzemanyag típusa is látható
(UNLEADED FUEL = ólommentes benzin).
Eljárás
❒ kifelé húzva nyissuk ki a fedelet
(1, 52. ábra);
❒ helyezzük a betöltőnyílásba a
töltőpisztolyt, és végezzük el a tankolást;
❒ a tankolás végén, de még a
töltőpisztoly kivétele előtt várjunk
legalább 10 másodpercet, hogy az
üzemanyag befolyhasson a tartály
belsejébe;
❒ vegyük ki a betöltőnyílásból a
töltőpisztolyt, majd zárjuk be a fedelet 1.
A fedél egy porvédő tömítéssel 2
rendelkezik, amely zárt fedél esetén
megakadályozza, hogy por és
szennyeződés rakódjon le a
betöltőnyílásnál.
82) 83) 84)
51A0L0045

INDÍTÁS ÉS VEZETÉS
80

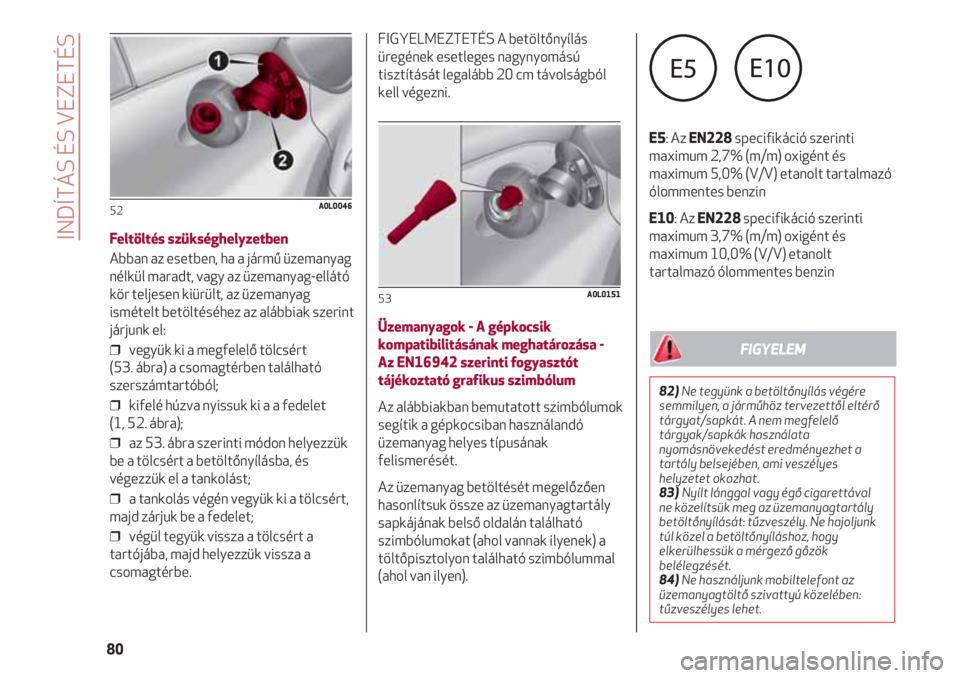

Feltöltés szükséghelyzetben
Abban az esetben, ha a jármű üzemanyag
nélkül maradt, vagy az üzemanyag-ellátó
kör teljesen kiürült, az üzemanyag
ismételt betöltéséhez az alábbiak szerint
járjunk el:
❒ vegyük ki a megfelelő tölcsért
(53. ábra) a csomagtérben található
szerszámtartóból;
❒ kifelé húzva nyissuk ki a a fedelet
(1, 52. ábra);
❒ az 53. ábra szerinti módon helyezzük
be a tölcsért a betöltőnyílásba, és
végezzük el a tankolást;
❒ a tankolás végén vegyük ki a tölcsért,
majd zárjuk be a fedelet;
❒ végül tegyük vissza a tölcsért a
tartójába, majd helyezzük vissza a
csomagtérbe.
52A0L0046
FIGYELMEZTETÉS A betöltőnyílás
üregének esetleges nagynyomású
tisztítását legalább 20 cm távolságból
kell végezni.
Üzemanyagok - A gépkocsik
kompatibilitásának meghatározása -
Az EN16942 szerinti fogyasztót
tájékoztató grafikus szimbólum
Az alábbiakban bemutatott szimbólumok
segítik a gépkocsiban használandó
üzemanyag helyes típusának
felismerését.
Az üzemanyag betöltését megelőzően
hasonlítsuk össze az üzemanyagtartály
sapkájának belső oldalán található
szimbólumokat (ahol vannak ilyenek) a
töltőpisztolyon található szimbólummal
(ahol van ilyen).
53A0L0151
82)Ne tegyünk a betöltőnyílás végére
semmilyen, a járműhöz tervezettől eltérő
tárgyat/sapkát. A nem megfelelő
tárgyak/sapkák használata
nyomásnövekedést eredményezhet a
tartály belsejében, ami veszélyes
helyzetet okozhat.
83) Nyílt lánggal vagy égő cigarettával
ne közelítsük meg az üzemanyagtartály
betöltőnyílását: tűzveszély. Ne hajoljunk
túl közel a betöltőnyíláshoz, hogy
elkerülhessük a mérgező gőzök
belélegzését.
84)Ne használjunk mobiltelefont az
üzemanyagtöltő szivattyú közelében:
tűzveszélyes lehet.
FIGYELEM
E5: Az EN228specifikáció szerinti
maximum 2,7% (m/m) oxigént és
maximum 5,0% (V/V) etanolt tartalmazó
ólommentes benzin
E10: Az EN228specifikáció szerinti
maximum 3,7% (m/m) oxigént és
maximum 10,0% (V/V) etanolt
tartalmazó ólommentes benzin

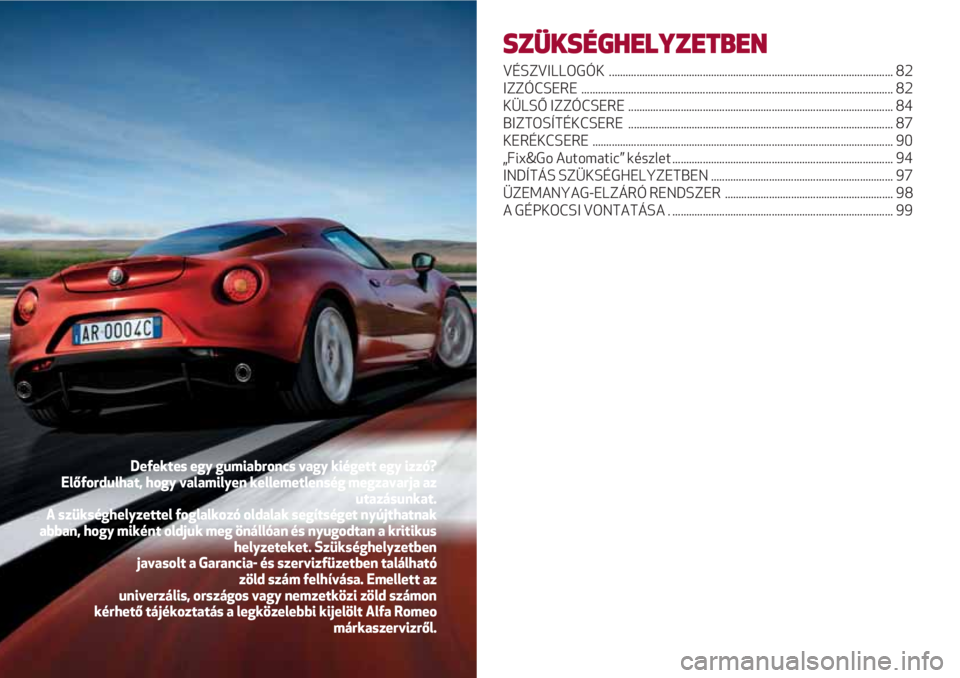

SZÜKSÉGHELYZETBEN
VÉSZVILLOGÓK ....................................................................................................... 82
IZZÓCSERE ................................................................................................................. 82
KÜLSŐ IZZÓCSERE ................................................................................................ 84
BIZTOSÍTÉKCSERE ................................................................................................ 87
KERÉKCSERE ............................................................................................................. 90
„Fix&Go Automatic” készlet ................................................................................ 94
INDÍTÁS SZÜKSÉGHELYZETBEN .................................................................. 97
ÜZEMANYAG-ELZÁRÓ RENDSZER ............................................................. 98
A GÉPKOCSI VONTATÁSA . ................................................................................ 99
Defektes egy gumiabroncs vagy kiégett egy izzó?
Előfordulhat, hogy valamilyen kellemetlenség megzavarja az
utazásunkat.
A szükséghelyzettel foglalkozó oldalak segítséget nyújthatnak
abban, hogy miként oldjuk meg önállóan és nyugodtan a kritikus
helyzeteket. Szükséghelyzetben
javasolt a Garancia- és szervizfüzetben található
zöld szám felhívása. Emellett az
univerzális, országos vagy nemzetközi zöld számon
kérhető tájékoztatás a legközelebbi kijelölt Alfa Romeo
márkaszervizről.

SZÜKSÉGHELYZETBEN
82

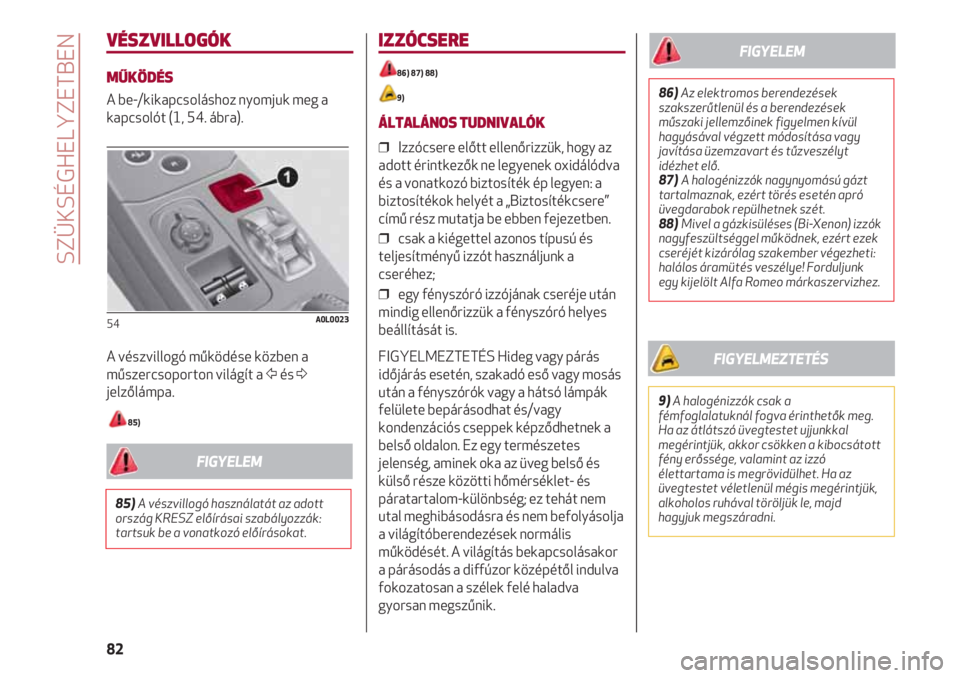

VÉSZVILLOGÓK
MŰKÖDÉS
A be-/kikapcsoláshoz nyomjuk meg a
kapcsolót (1, 54. ábra).
A vészvillogó működése közben a
műszercsoporton világít a Ÿés Δ
jelzőlámpa.
85)
54A0L0023
IZZÓCSERE
86) 87) 88)
9)
ÁLTALÁNOS TUDNIVALÓK
❒ Izzócsere előtt ellenőrizzük, hogy az
adott érintkezők ne legyenek oxidálódva
és a vonatkozó biztosíték ép legyen: a
biztosítékok helyét a „Biztosítékcsere”
című rész mutatja be ebben fejezetben.
❒ csak a kiégettel azonos típusú és
teljesítményű izzót használjunk a
cseréhez;
❒ egy fényszóró izzójának cseréje után
mindig ellenőrizzük a fényszóró helyes
beállítását is.
FIGYELMEZTETÉS Hideg vagy párás
időjárás esetén, szakadó eső vagy mosás
után a fényszórók vagy a hátsó lámpák
felülete bepárásodhat és/vagy
kondenzációs cseppek képződhetnek a
belső oldalon. Ez egy természetes
jelenség, aminek oka az üveg belső és
külső része közötti hőmérséklet- és
páratartalom-különbség; ez tehát nem
utal meghibásodásra és nem befolyásolja
a világítóberendezések normális
működését. A világítás bekapcsolásakor
a párásodás a diffúzor középétől indulva
fokozatosan a szélek felé haladva
gyorsan megszűnik.
85)A vészvillogó használatát az adott
ország KRESZ előírásai szabályozzák:
tartsuk be a vonatkozó előírásokat.
FIGYELEM
86)Az elektromos berendezések
szakszerűtlenül és a berendezések
műszaki jellemzőinek figyelmen kívül
hagyásával végzett módosítása vagy
javítása üzemzavart és tűzveszélyt
idézhet elő.
87) A halogénizzók nagynyomású gázt
tartalmaznak, ezért törés esetén apró
üvegdarabok repülhetnek szét.
88) Mivel a gázkisüléses (Bi-Xenon) izzók
nagyfeszültséggel működnek, ezért ezek
cseréjét kizárólag szakember végezheti:
halálos áramütés veszélye! Forduljunk
egy kijelölt Alfa Romeo márkaszervizhez.
FIGYELEM
9)A halogénizzók csak a
fémfoglalatuknál fogva érinthetők meg.
Ha az átlátszó üvegtestet ujjunkkal
megérintjük, akkor csökken a kibocsátott
fény erőssége, valamint az izzó
élettartama is megrövidülhet. Ha az
üvegtestet véletlenül mégis megérintjük,
alkoholos ruhával töröljük le, majd
hagyjuk megszáradni.
FIGYELMEZTETÉS

83

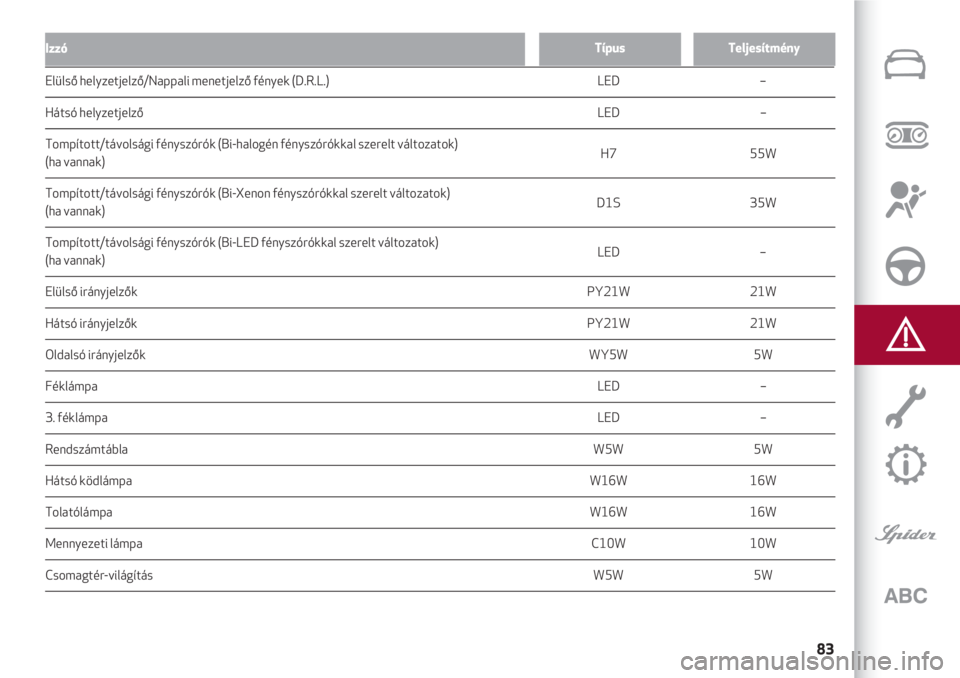

IzzóTeljesítményTípus
Elülső helyzetjelző/Nappali menetjelző fények (D.R.L.) LED –
Hátsó helyzetjelző LED –
Tompított/távolsági fényszórók (Bi-halogén fényszórókkal szerelt változatok)
H7 55W
(ha vannak)
Tompított/távolsági fényszórók (Bi-Xenon fényszórókkal szerelt változatok)
D1S 35W
(ha vannak)
Tompított/távolsági fényszórók (Bi-LED fényszórókkal szerelt változatok)
LED –
(ha vannak)
Elülső irányjelzők PY21W 21W
Hátsó irányjelzők PY21W 21W
Oldalsó irányjelzők WY5W 5W
Féklámpa LED –
3. féklámpa LED –
Rendszámtábla W5W 5W
Hátsó ködlámpa W16W 16W
Tolatólámpa W16W 16W
Mennyezeti lámpa C10W 10W
Csomagtér-világítás W5W 5W

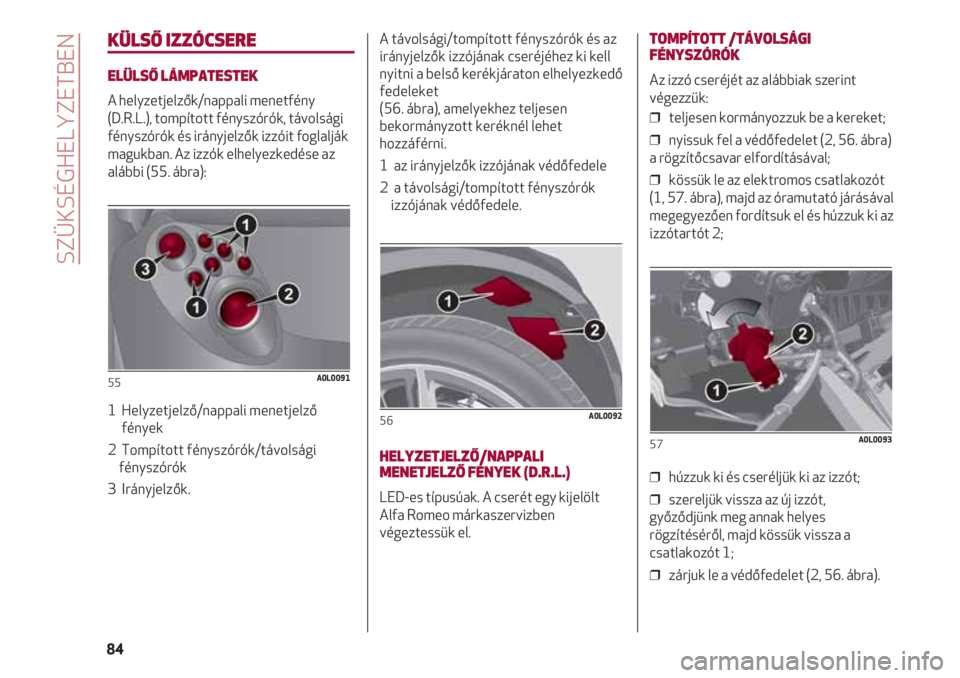

KÜLSŐ IZZÓCSERE
ELÜLSŐ LÁMPATESTEK
A helyzetjelzők/nappali menetfény
(D.R.L.), tompított fényszórók, távolsági
fényszórók és irányjelzők izzóit foglalják
magukban. Az izzók elhelyezkedése az
alábbi (55. ábra):
1 Helyzetjelző/nappali menetjelző
fények
2 Tompított fényszórók/távolsági
fényszórók
3 Irányjelzők.
55A0L0091
A távolsági/tompított fényszórók és az
irányjelzők izzójának cseréjéhez ki kell
nyitni a belső kerékjáraton elhelyezkedő
fedeleket
(56. ábra), amelyekhez teljesen
bekormányzott keréknél lehet
hozzáférni.
1 az irányjelzők izzójának védőfedele
2 a távolsági/tompított fényszórók
izzójának védőfedele.
HELYZETJELZŐ/NAPPALI
MENETJELZŐ FÉNYEK (D.R.L.)
LED-es típusúak. A cserét egy kijelölt
Alfa Romeo márkaszervizben
végeztessük el.
56A0L0092
TOMPÍTOTT /TÁVOLSÁGI
FÉNYSZÓRÓK
Az izzó cseréjét az alábbiak szerint
végezzük:
❒ teljesen kormányozzuk be a kereket;
❒ nyissuk fel a védőfedelet (2, 56. ábra)
a rögzítőcsavar elfordításával;
❒ kössük le az elektromos csatlakozót
(1, 57. ábra), majd az óramutató járásával
megegyezően fordítsuk el és húzzuk ki az
izzótartót 2;
❒ húzzuk ki és cseréljük ki az izzót;
❒ szereljük vissza az új izzót,
győződjünk meg annak helyes
rögzítéséről, majd kössük vissza a
csatlakozót 1;
❒ zárjuk le a védőfedelet (2, 56. ábra).
57A0L0093
SZÜKSÉGHELYZETBEN
84

85

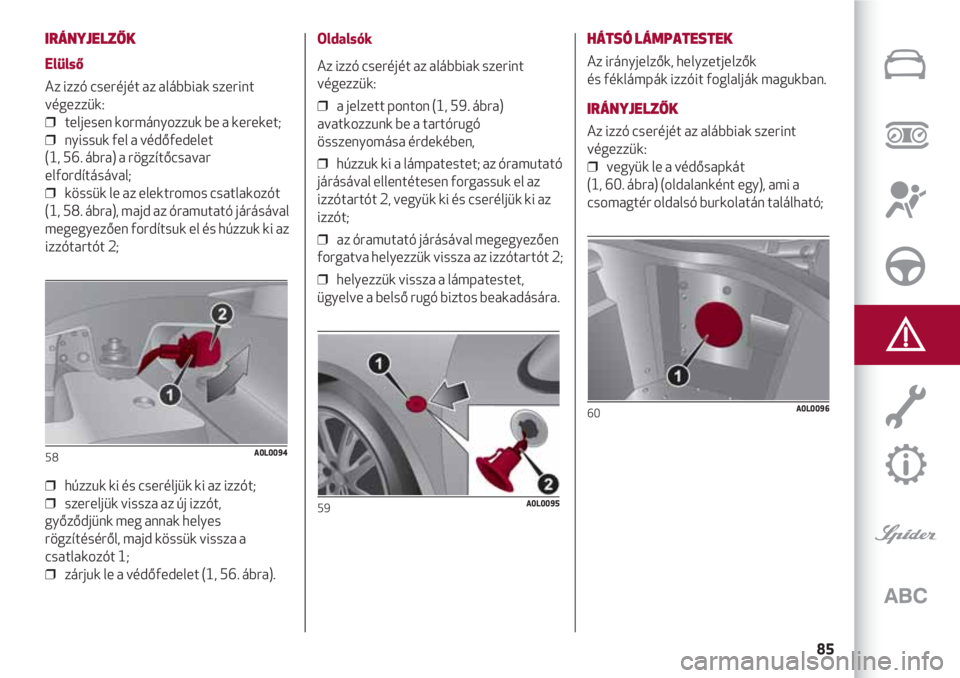

IRÁNYJELZŐK
Elülső
Az izzó cseréjét az alábbiak szerint
végezzük:
❒ teljesen kormányozzuk be a kereket;
❒ nyissuk fel a védőfedelet
(1, 56. ábra) a rögzítőcsavar
elfordításával;
❒ kössük le az elektromos csatlakozót
(1, 58. ábra), majd az óramutató járásával
megegyezően fordítsuk el és húzzuk ki az
izzótartót 2;
❒ húzzuk ki és cseréljük ki az izzót;
❒ szereljük vissza az új izzót,
győződjünk meg annak helyes
rögzítéséről, majd kössük vissza a
csatlakozót 1;
❒ zárjuk le a védőfedelet (1, 56. ábra).
58A0L0094
Oldalsók
Az izzó cseréjét az alábbiak szerint
végezzük:
❒ a jelzett ponton (1, 59. ábra)
avatkozzunk be a tartórugó
összenyomása érdekében,
❒ húzzuk ki a lámpatestet; az óramutató
járásával ellentétesen forgassuk el az
izzótartót 2, vegyük ki és cseréljük ki az
izzót;
❒ az óramutató járásával megegyezően
forgatva helyezzük vissza az izzótartót 2;
❒ helyezzük vissza a lámpatestet,
ügyelve a belső rugó biztos beakadására.
59A0L0095
HÁTSÓ LÁMPATESTEK
Az irányjelzők, helyzetjelzők
és féklámpák izzóit foglalják magukban.
IRÁNYJELZŐK
Az izzó cseréjét az alábbiak szerint
végezzük:
❒ vegyük le a védősapkát
(1, 60. ábra) (oldalanként egy), ami a
csomagtér oldalsó burkolatán található;
60A0L0096

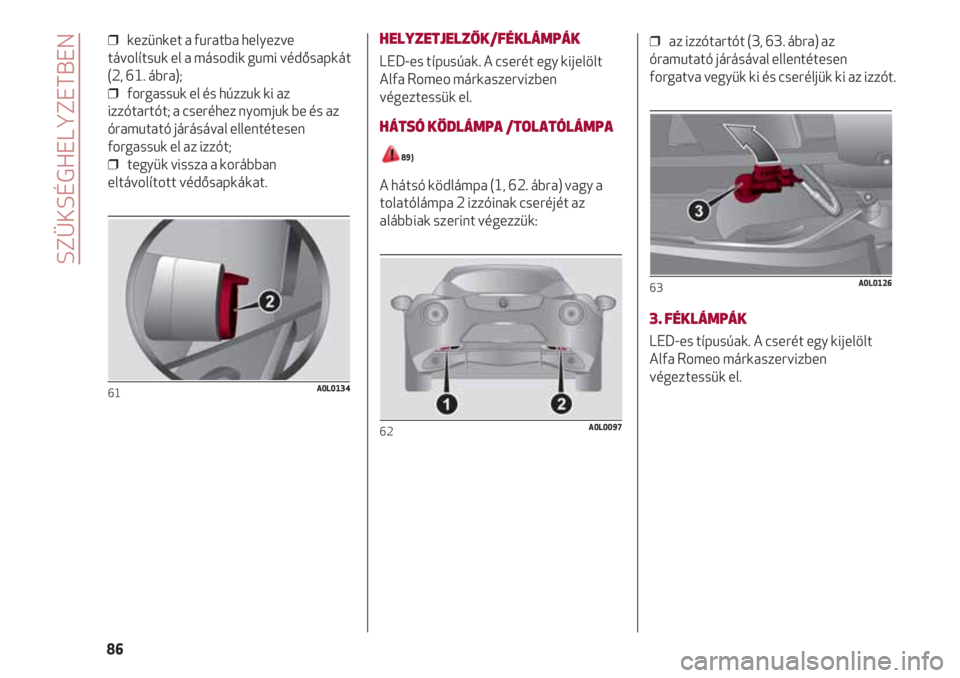

❒ kezünket a furatba helyezve
távolítsuk el a második gumi védősapkát
(2, 61. ábra);
❒ forgassuk el és húzzuk ki az
izzótartót; a cseréhez nyomjuk be és az
óramutató járásával ellentétesen
forgassuk el az izzót;
❒ tegyük vissza a korábban
eltávolított védősapkákat.
61A0L0134
HELYZETJELZŐK/FÉKLÁMPÁK
LED-es típusúak. A cserét egy kijelölt
Alfa Romeo márkaszervizben
végeztessük el.
HÁTSÓ KÖDLÁMPA /TOLATÓLÁMPA
89)
A hátsó ködlámpa (1, 62. ábra) vagy a
tolatólámpa 2 izzóinak cseréjét az
alábbiak szerint végezzük:
62A0L0097
❒ az izzótartót (3, 63. ábra) az
óramutató járásával ellentétesen
forgatva vegyük ki és cseréljük ki az izzót.
3. FÉKLÁMPÁK
LED-es típusúak. A cserét egy kijelölt
Alfa Romeo márkaszervizben
végeztessük el.
63A0L0126
SZÜKSÉGHELYZETBEN
86

87

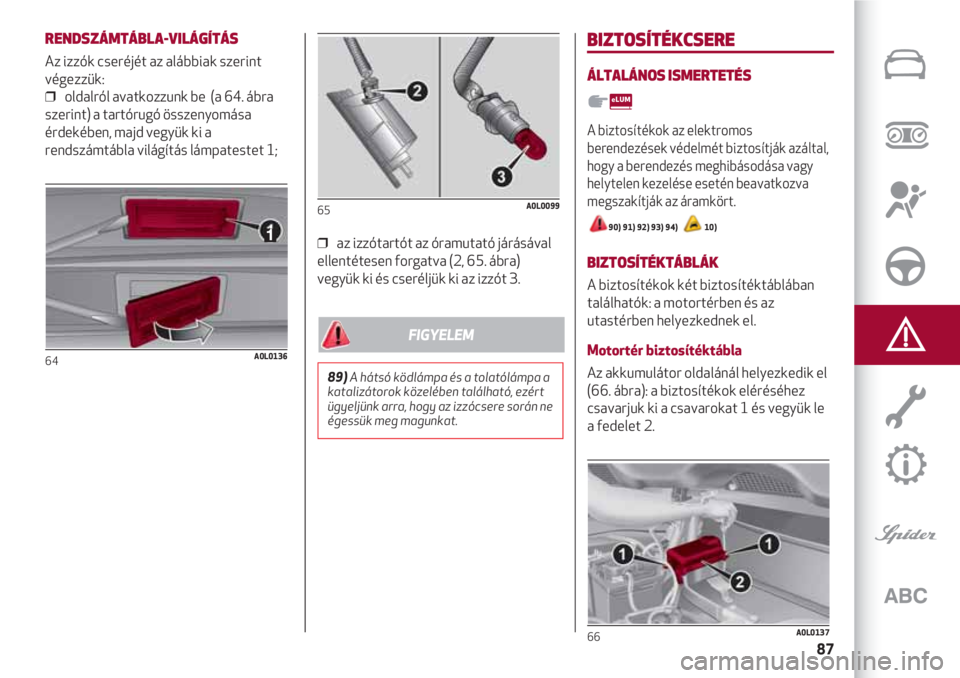

RENDSZÁMTÁBLA-VILÁGÍTÁS
Az izzók cseréjét az alábbiak szerint
végezzük:
❒ oldalról avatkozzunk be (a 64. ábra
szerint) a tartórugó összenyomása
érdekében, majd vegyük ki a
rendszámtábla világítás lámpatestet 1;
64A0L0136
❒ az izzótartót az óramutató járásával
ellentétesen forgatva (2, 65. ábra)
vegyük ki és cseréljük ki az izzót 3.
65A0L0099
BIZTOSÍTÉKCSERE
ÁLTALÁNOS ISMERTETÉS
A biztosítékok az elektromos
berendezések védelmét biztosítják azáltal,
hogy a berendezés meghibásodása vagy
helytelen kezelése esetén beavatkozva
megszakítják az áramkört.
90) 91) 92) 93) 94) 10)
BIZTOSÍTÉKTÁBLÁK
A biztosítékok két biztosítéktáblában
találhatók: a motortérben és az
utastérben helyezkednek el.
Motortér biztosítéktábla
Az akkumulátor oldalánál helyezkedik el
(66. ábra): a biztosítékok eléréséhez
csavarjuk ki a csavarokat 1 és vegyük le
a fedelet 2.
66A0L0137
89)A hátsó ködlámpa és a tolatólámpa a
katalizátorok közelében található, ezért
ügyeljünk arra, hogy az izzócsere során ne
égessük meg magunkat.
FIGYELEM
1

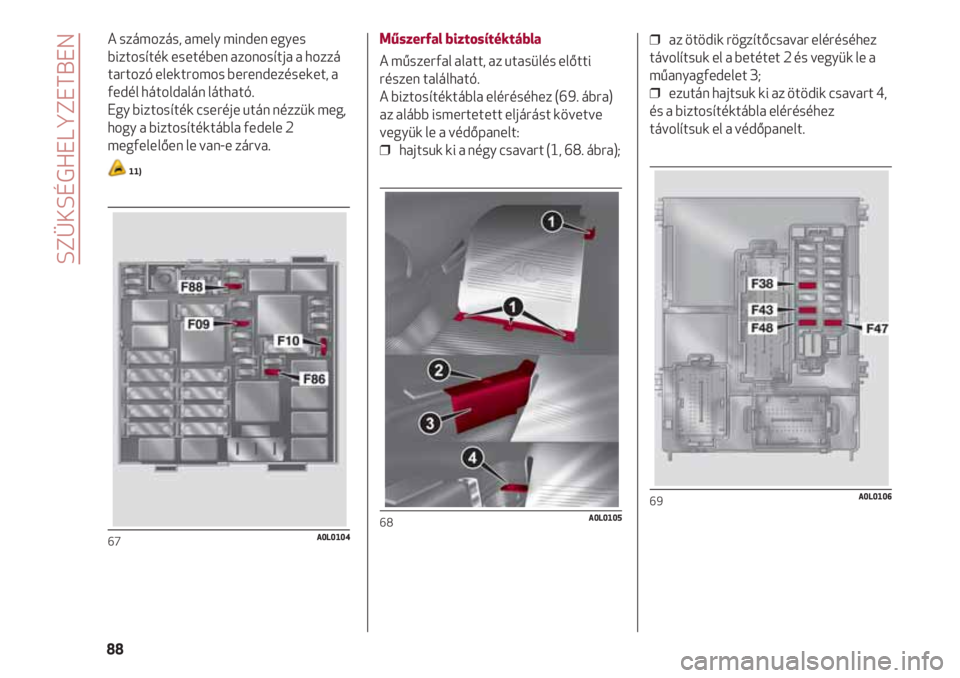

A számozás, amely minden egyes
biztosíték esetében azonosítja a hozzá
tartozó elektromos berendezéseket, a
fedél hátoldalán látható.
Egy biztosíték cseréje után nézzük meg,
hogy a biztosítéktábla fedele 2
megfelelően le van-e zárva.
11)
67A0L0104
Műszerfal biztosítéktábla
A műszerfal alatt, az utasülés előtti
részen található.
A biztosítéktábla eléréséhez (69. ábra)
az alább ismertetett eljárást követve
vegyük le a védőpanelt:
❒ hajtsuk ki a négy csavart (1, 68. ábra);
68A0L0105
❒ az ötödik rögzítőcsavar eléréséhez
távolítsuk el a betétet 2 és vegyük le a
műanyagfedelet 3;
❒ ezután hajtsuk ki az ötödik csavart 4,
és a biztosítéktábla eléréséhez
távolítsuk el a védőpanelt.
69A0L0106
SZÜKSÉGHELYZETBEN
88
