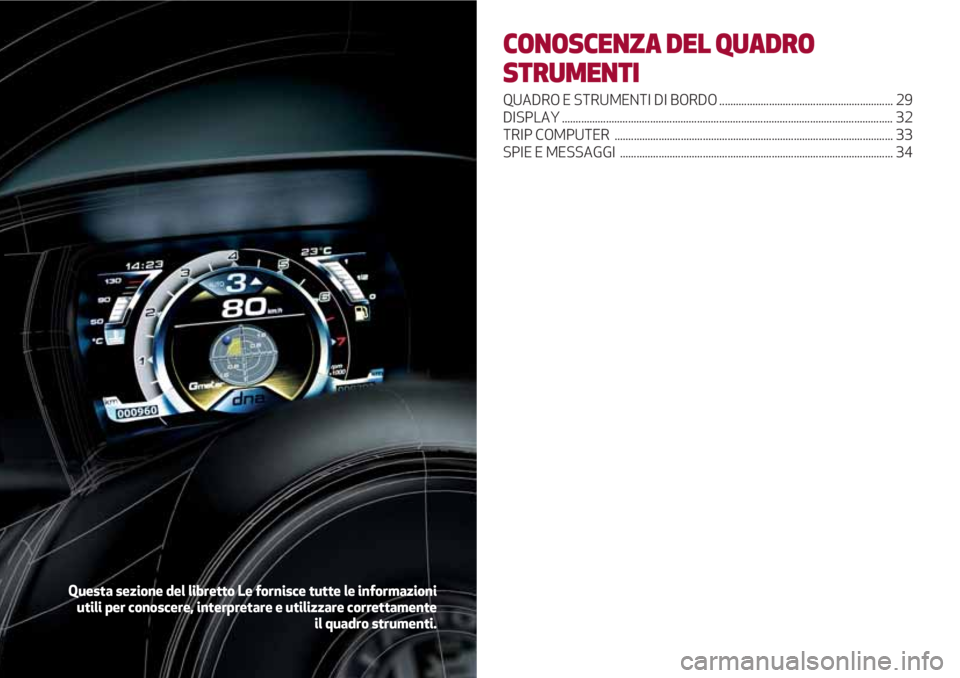

CONOSCENZA DEL QUADRO
STRUMENTI
QUADRO E STRUMENTI DI BORDO ............................................................... 29
DISPLAY ........................................................................................................................32
TRIP COMPUTER ..................................................................................................... 33
SPIE E MESSAGGI ................................................................................................... 34
Questa sezione del libretto Le fornisce tutte le informazioni
utili per conoscere, interpretare e utilizzare correttamente
il quadro strumenti.
Page 32 of 156
CONOSCENZA DEL QUADRO STRUMENTI
30

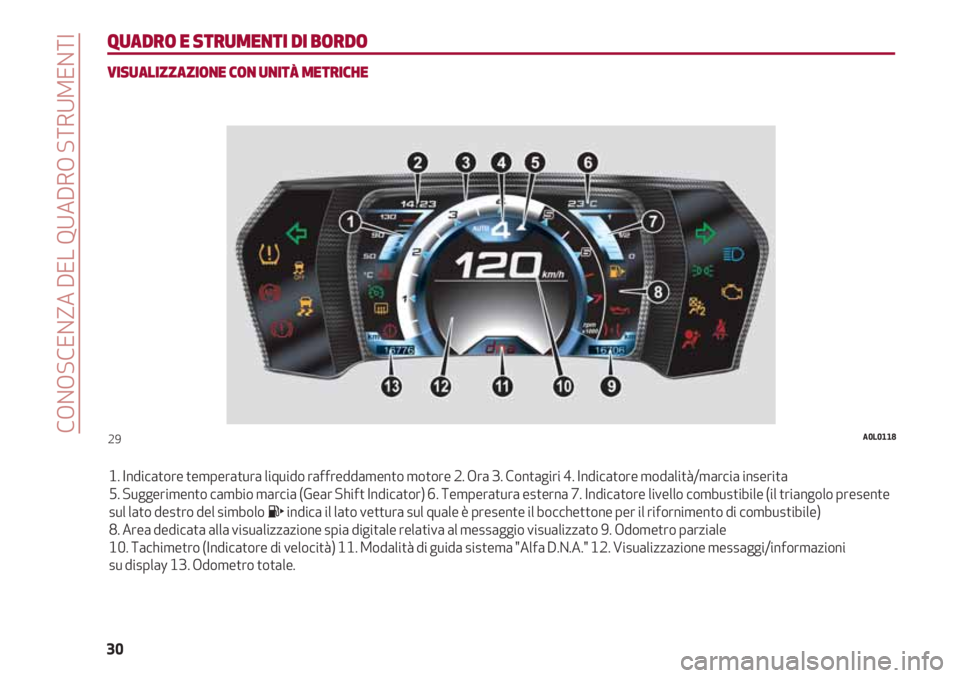

QUADRO E STRUMENTI DI BORDO
VISUALIZZAZIONE CON UNITÀ METRICHE
1. Indicatore temperatura liquido raffreddamento motore 2. Ora 3. Contagiri 4. Indicatore modalità/marcia inserita
5. Suggerimento cambio marcia (Gear Shift Indicator) 6. Temperatura esterna 7. Indicatore livello combustibile (il triangolo presente
sul lato destro del simbolo indica il lato vettura sul quale è presente il bocchettone per il rifornimento di combustibile)
8. Area dedicata alla visualizzazione spia digitale relativa al messaggio visualizzato 9. Odometro parziale
10. Tachimetro (Indicatore di velocità) 11. Modalità di guida sistema "Alfa D.N.A." 12. Visualizzazione messaggi/informazioni
su display 13. Odometro totale.
29A0L0118
Page 33 of 156
31

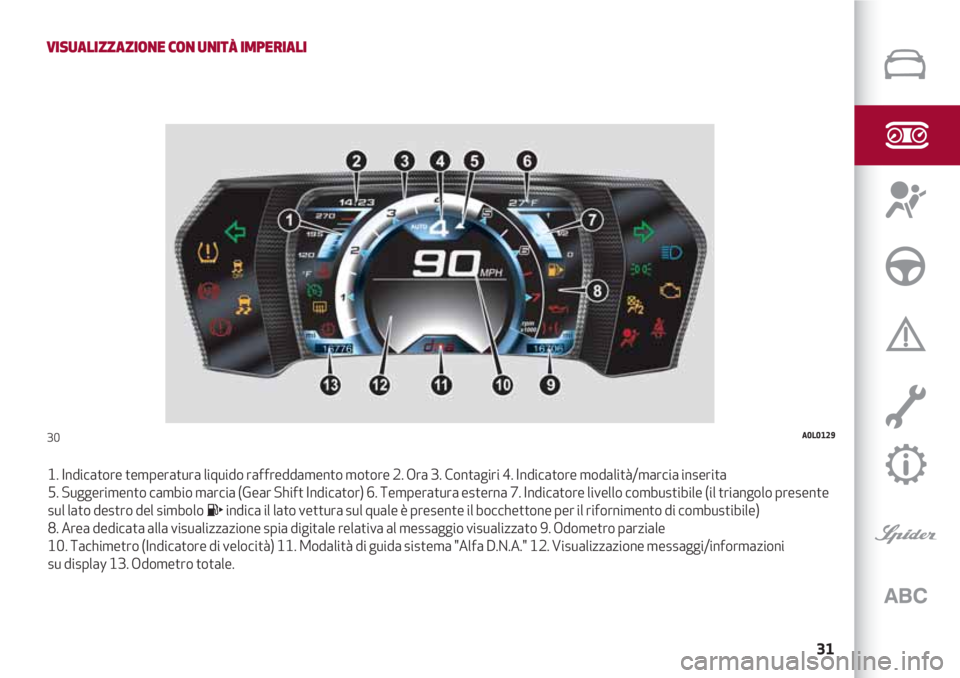

VISUALIZZAZIONE CON UNITÀ IMPERIALI
1. Indicatore temperatura liquido raffreddamento motore 2. Ora 3. Contagiri 4. Indicatore modalità/marcia inserita
5. Suggerimento cambio marcia (Gear Shift Indicator) 6. Temperatura esterna 7. Indicatore livello combustibile (il triangolo presente
sul lato destro del simbolo indica il lato vettura sul quale è presente il bocchettone per il rifornimento di combustibile)
8. Area dedicata alla visualizzazione spia digitale relativa al messaggio visualizzato 9. Odometro parziale
10. Tachimetro (Indicatore di velocità) 11. Modalità di guida sistema "Alfa D.N.A." 12. Visualizzazione messaggi/informazioni
su display 13. Odometro totale.
30A0L0129
Page 34 of 156
CONOSCENZA DEL QUADRO STRUMENTI
32

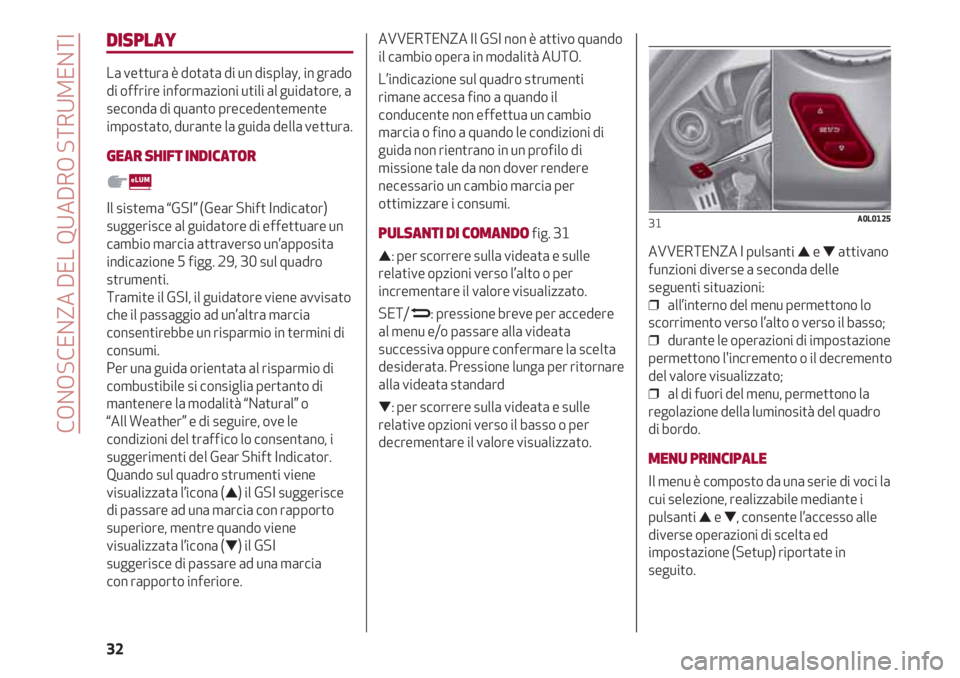

DISPLAY
La vettura è dotata di un display, in grado
di offrire informazioni utili al guidatore, a
seconda di quanto precedentemente
impostato, durante la guida della vettura.
GEAR SHIFT INDICATOR
Il sistema “GSI” (Gear Shift Indicator)
suggerisce al guidatore di effettuare un
cambio marcia attraverso un’apposita
indicazione 5 figg. 29, 30 sul quadro
strumenti.
Tramite il GSI, il guidatore viene avvisato
che il passaggio ad un’altra marcia
consentirebbe un risparmio in termini di
consumi.
Per una guida orientata al risparmio di
combustibile si consiglia pertanto di
mantenere la modalità “Natural” o
“All Weather” e di seguire, ove le
condizioni del traffico lo consentano, i
suggerimenti del Gear Shift Indicator.
Quando sul quadro strumenti viene
visualizzata l’icona () il GSI suggerisce
di passare ad una marcia con rapporto
superiore, mentre quando viene
visualizzata l’icona () il GSI
suggerisce di passare ad una marcia
con rapporto inferiore.
AVVERTENZA Il GSI non è attivo quando
il cambio opera in modalità AUTO.
L’indicazione sul quadro strumenti
rimane accesa fino a quando il
conducente non effettua un cambio
marcia o fino a quando le condizioni di
guida non rientrano in un profilo di
missione tale da non dover rendere
necessario un cambio marcia per
ottimizzare i consumi.
PULSANTI DI COMANDO fig. 31
: per scorrere sulla videata e sulle
relative opzioni verso l’alto o per
incrementare il valore visualizzato.
SET/
N: pressione breve per accedere
al menu e/o passare alla videata
successiva oppure confermare la scelta
desiderata. Pressione lunga per ritornare
alla videata standard
: per scorrere sulla videata e sulle
relative opzioni verso il basso o per
decrementare il valore visualizzato.AVVERTENZA I pulsanti e attivano
funzioni diverse a seconda delle
seguenti situazioni:
❒ all’interno del menu permettono lo
scorrimento verso l’alto o verso il basso;
❒ durante le operazioni di impostazione
permettono l'incremento o il decremento
del valore visualizzato;
❒ al di fuori del menu, permettono la
regolazione della luminosità del quadro
di bordo.
MENU PRINCIPALE
Il menu è composto da una serie di voci la
cui selezione, realizzabile mediante i
pulsanti e , consente l’accesso alle
diverse operazioni di scelta ed
impostazione (Setup) riportate in
seguito.
31A0L0125
Page 35 of 156
33

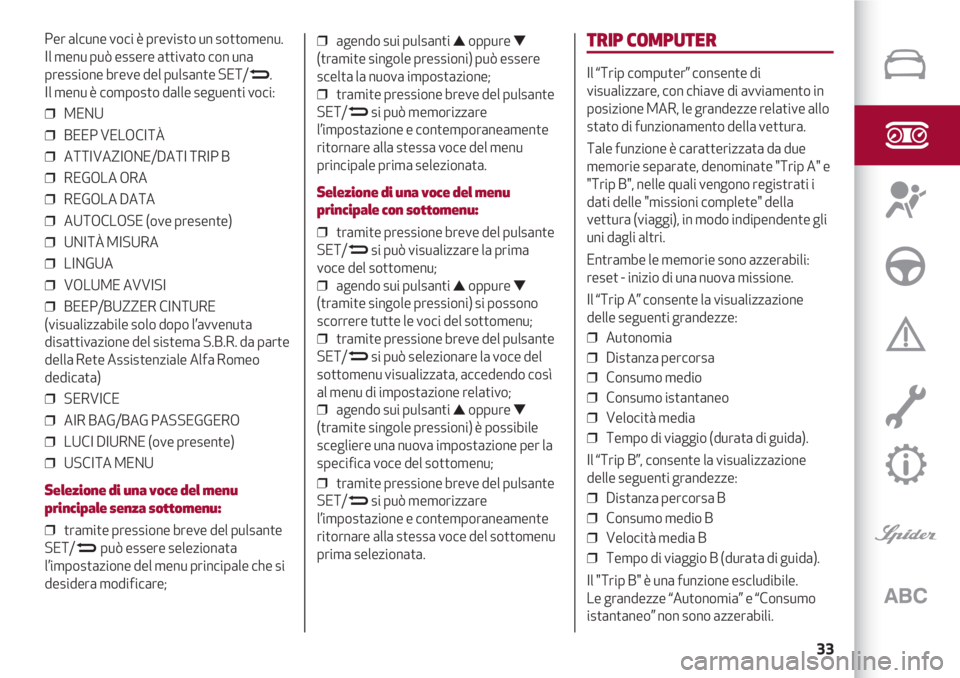

Per alcune voci è previsto un sottomenu.
Il menu può essere attivato con una
pressione breve del pulsante SET/
N.
Il menu è composto dalle seguenti voci:
❒ MENU
❒ BEEP VELOCITÀ
❒ ATTIVAZIONE/DATI TRIP B
❒ REGOLA ORA
❒ REGOLA DATA
❒ AUTOCLOSE (ove presente)
❒ UNITÀ MISURA
❒ LINGUA
❒ VOLUME AVVISI
❒ BEEP/BUZZER CINTURE
(visualizzabile solo dopo l’avvenuta
disattivazione del sistema S.B.R. da parte
della Rete Assistenziale Alfa Romeo
dedicata)
❒ SERVICE
❒ AIR BAG/BAG PASSEGGERO
❒ LUCI DIURNE (ove presente)
❒ USCITA MENU
Selezione di una voce del menu
principale senza sottomenu:
❒ tramite pressione breve del pulsante
SET/
Npuò essere selezionata
l’impostazione del menu principale che si
desidera modificare;❒ agendo sui pulsanti oppure
(tramite singole pressioni) può essere
scelta la nuova impostazione;
❒ tramite pressione breve del pulsante
SET/
Nsi può memorizzare
l’impostazione e contemporaneamente
ritornare alla stessa voce del menu
principale prima selezionata.
Selezione di una voce del menu
principale con sottomenu:
❒ tramite pressione breve del pulsante
SET/
Nsi può visualizzare la prima
voce del sottomenu;
❒ agendo sui pulsanti oppure
(tramite singole pressioni) si possono
scorrere tutte le voci del sottomenu;
❒ tramite pressione breve del pulsante
SET/
Nsi può selezionare la voce del
sottomenu visualizzata, accedendo così
al menu di impostazione relativo;
❒ agendo sui pulsanti oppure
(tramite singole pressioni) è possibile
scegliere una nuova impostazione per la
specifica voce del sottomenu;
❒ tramite pressione breve del pulsante
SET/
Nsi può memorizzare
l’impostazione e contemporaneamente
ritornare alla stessa voce del sottomenu
prima selezionata.
TRIP COMPUTER
Il “Trip computer” consente di
visualizzare, con chiave di avviamento in
posizione MAR, le grandezze relative allo
stato di funzionamento della vettura.
Tale funzione è caratterizzata da due
memorie separate, denominate "Trip A" e
"Trip B", nelle quali vengono registrati i
dati delle "missioni complete" della
vettura (viaggi), in modo indipendente gli
uni dagli altri.
Entrambe le memorie sono azzerabili:
reset - inizio di una nuova missione.
Il “Trip A” consente la visualizzazione
delle seguenti grandezze:
❒ Autonomia
❒ Distanza percorsa
❒ Consumo medio
❒ Consumo istantaneo
❒ Velocità media
❒ Tempo di viaggio (durata di guida).
Il “Trip B”, consente la visualizzazione
delle seguenti grandezze:
❒ Distanza percorsa B
❒ Consumo medio B
❒ Velocità media B
❒ Tempo di viaggio B (durata di guida).
Il "Trip B" è una funzione escludibile.
Le grandezze “Autonomia” e “Consumo
istantaneo” non sono azzerabili.
Page 36 of 156
CONOSCENZA DEL QUADRO STRUMENTI
34

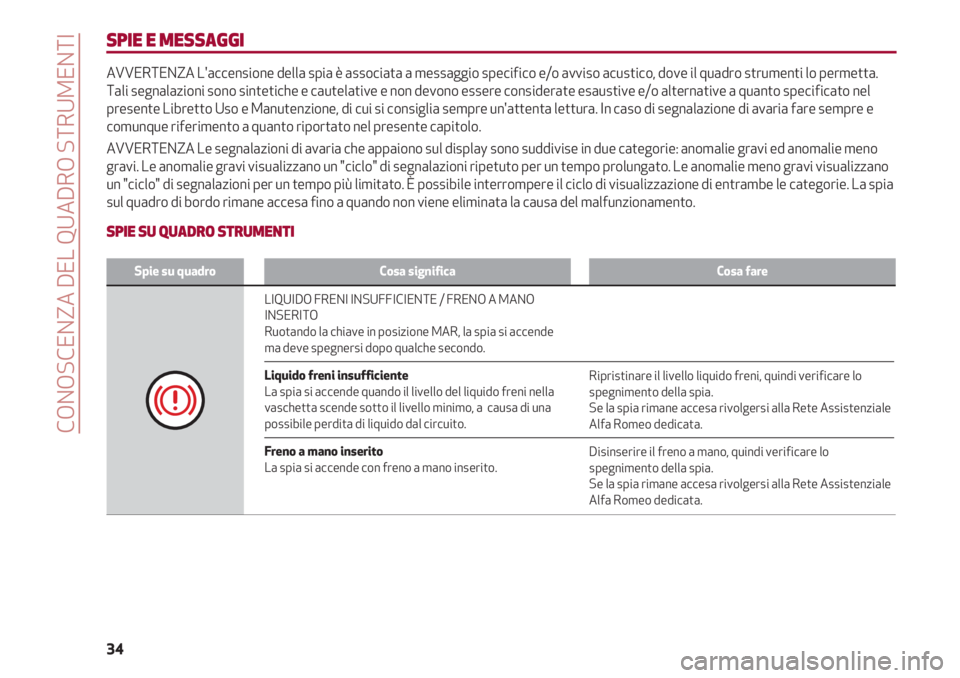

SPIE E MESSAGGI
AVVERTENZA L'accensione della spia è associata a messaggio specifico e/o avviso acustico, dove il quadro strumenti lo permetta.
Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto specificato nel
presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura. In caso di segnalazione di avaria fare sempre e
comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria che appaiono sul display sono suddivise in due categorie: anomalie gravi ed anomalie meno
gravi. Le anomalie gravi visualizzano un "ciclo" di segnalazioni ripetuto per un tempo prolungato. Le anomalie meno gravi visualizzano
un "ciclo" di segnalazioni per un tempo più limitato. È possibile interrompere il ciclo di visualizzazione di entrambe le categorie. La spia
sul quadro di bordo rimane accesa fino a quando non viene eliminata la causa del malfunzionamento.
SPIE SU QUADRO STRUMENTI
Spie su quadroCosa significaCosa fare
Ripristinare il livello liquido freni, quindi verificare lo
spegnimento della spia.
Se la spia rimane accesa rivolgersi alla Rete Assistenziale
Alfa Romeo dedicata.
Disinserire il freno a mano, quindi verificare lo
spegnimento della spia.
Se la spia rimane accesa rivolgersi alla Rete Assistenziale
Alfa Romeo dedicata.
LIQUIDO FRENI INSUFFICIENTE / FRENO A MANO
INSERITO
Ruotando la chiave in posizione MAR, la spia si accende
ma deve spegnersi dopo qualche secondo.
Liquido freni insufficiente
La spia si accende quando il livello del liquido freni nella
vaschetta scende sotto il livello minimo, a causa di una
possibile perdita di liquido dal circuito.
Freno a mano inserito
La spia si accende con freno a mano inserito.
Page 37 of 156
35

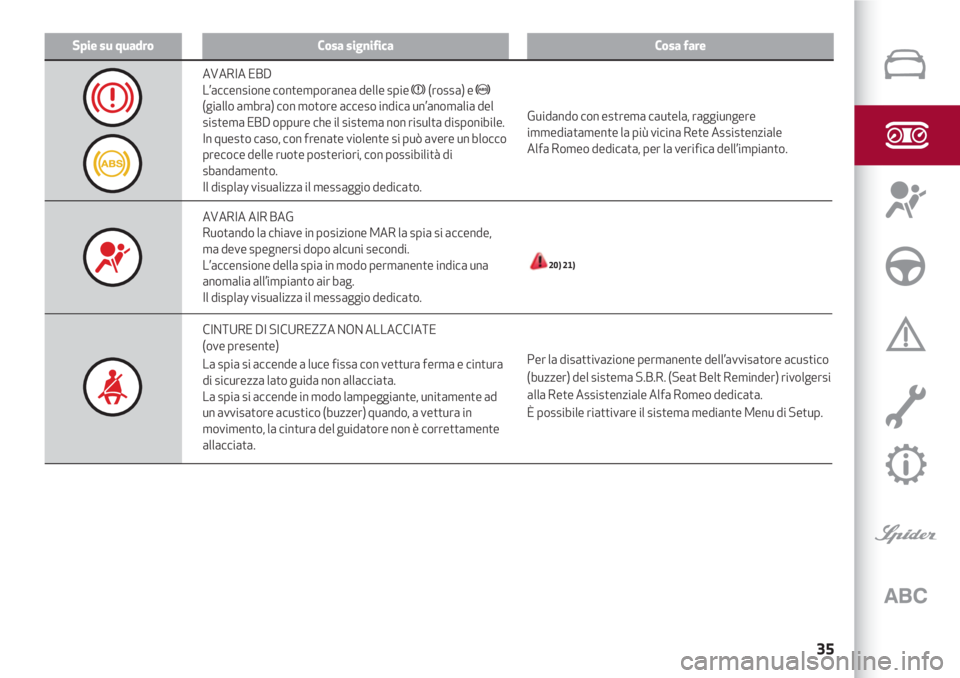

Spie su quadroCosa significaCosa fare
Guidando con estrema cautela, raggiungere
immediatamente la più vicina Rete Assistenziale
Alfa Romeo dedicata, per la verifica dell’impianto.
20) 21)
Per la disattivazione permanente dell’avvisatore acustico
(buzzer) del sistema S.B.R. (Seat Belt Reminder) rivolgersi
alla Rete Assistenziale Alfa Romeo dedicata.
È possibile riattivare il sistema mediante Menu di Setup.
AVARIA EBD
L’accensione contemporanea delle spie x(rossa) e >
(giallo ambra) con motore acceso indica un’anomalia del
sistema EBD oppure che il sistema non risulta disponibile.
In questo caso, con frenate violente si può avere un blocco
precoce delle ruote posteriori, con possibilità di
sbandamento.
Il display visualizza il messaggio dedicato.
AVARIA AIR BAG
Ruotando la chiave in posizione MAR la spia si accende,
ma deve spegnersi dopo alcuni secondi.
L’accensione della spia in modo permanente indica una
anomalia all’impianto air bag.
Il display visualizza il messaggio dedicato.
CINTURE DI SICUREZZA NON ALLACCIATE
(ove presente)
La spia si accende a luce fissa con vettura ferma e cintura
di sicurezza lato guida non allacciata.
La spia si accende in modo lampeggiante, unitamente ad
un avvisatore acustico (buzzer) quando, a vettura in
movimento, la cintura del guidatore non è correttamente
allacciata.
Page 38 of 156
CONOSCENZA DEL QUADRO STRUMENTI
36

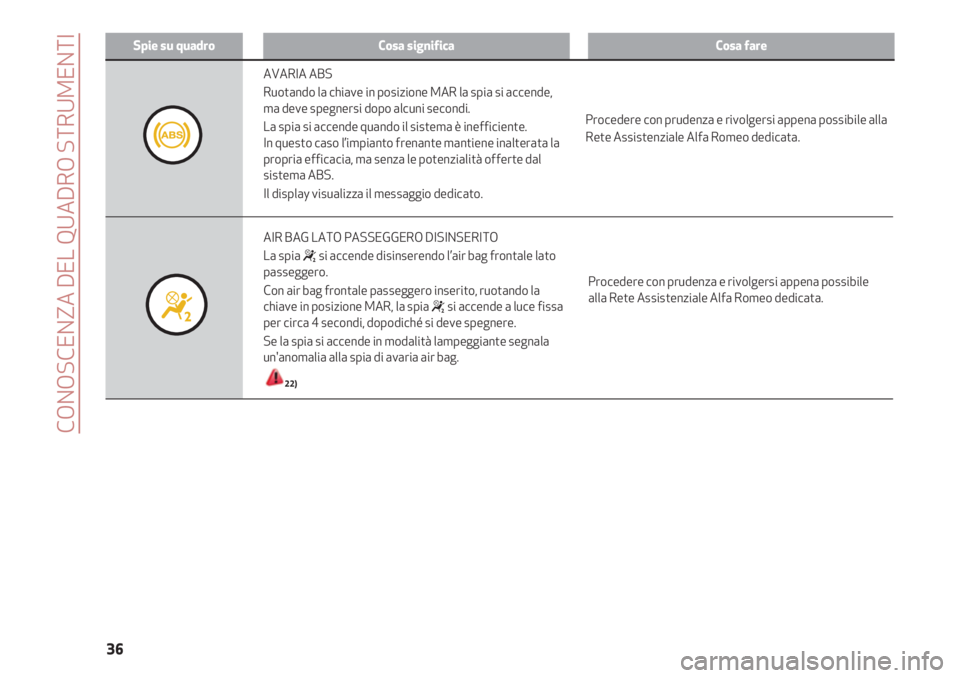

Spie su quadroCosa significaCosa fare
Procedere con prudenza e rivolgersi appena possibile
alla Rete Assistenziale Alfa Romeo dedicata.
AVARIA ABS
Ruotando la chiave in posizione MAR la spia si accende,
ma deve spegnersi dopo alcuni secondi.
La spia si accende quando il sistema è inefficiente.
In questo caso l’impianto frenante mantiene inalterata la
propria efficacia, ma senza le potenzialità offerte dal
sistema ABS.
Il display visualizza il messaggio dedicato.
AIR BAG LATO PASSEGGERO DISINSERITO
La spia
“si accende disinserendo l’air bag frontale lato
passeggero.
Con air bag frontale passeggero inserito, ruotando la
chiave in posizione MAR, la spia
“si accende a luce fissa
per circa 4 secondi, dopodiché si deve spegnere.
Se la spia si accende in modalità lampeggiante segnala
un'anomalia alla spia di avaria air bag.
22)
Procedere con prudenza e rivolgersi appena possibile alla
Rete Assistenziale Alfa Romeo dedicata.
Page 39 of 156
37

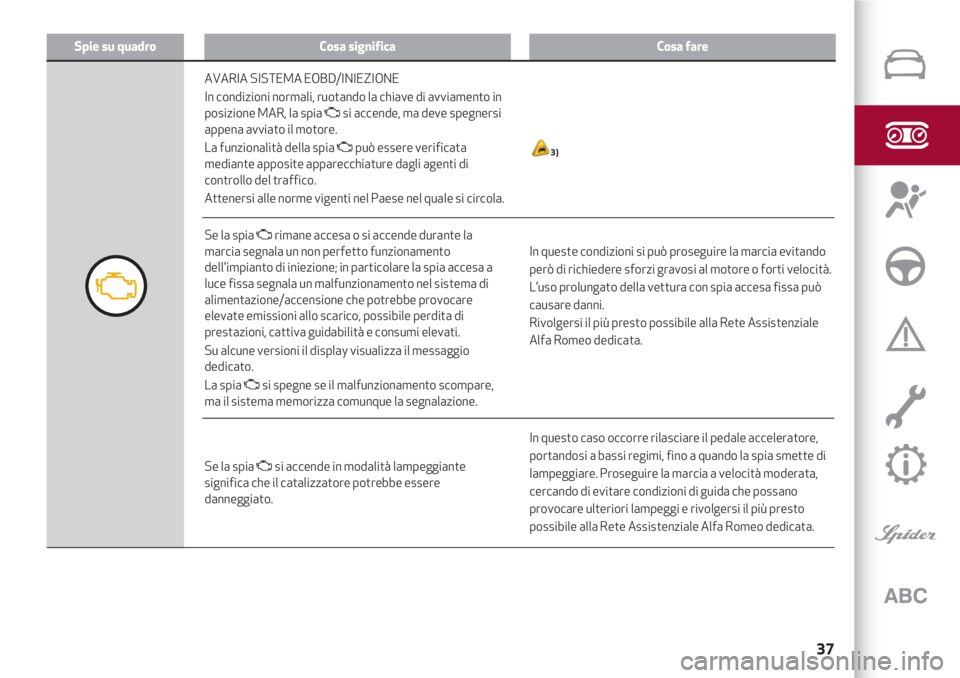

Spie su quadroCosa significaCosa fare
In questo caso occorre rilasciare il pedale acceleratore,
portandosi a bassi regimi, fino a quando la spia smette di
lampeggiare. Proseguire la marcia a velocità moderata,
cercando di evitare condizioni di guida che possano
provocare ulteriori lampeggi e rivolgersi il più presto
possibile alla Rete Assistenziale Alfa Romeo dedicata.
Se la spia Usi accende in modalità lampeggiante
significa che il catalizzatore potrebbe essere
danneggiato.
3)
In queste condizioni si può proseguire la marcia evitando
però di richiedere sforzi gravosi al motore o forti velocità.
L’uso prolungato della vettura con spia accesa fissa può
causare danni.
Rivolgersi il più presto possibile alla Rete Assistenziale
Alfa Romeo dedicata. AVARIA SISTEMA EOBD/INIEZIONE
In condizioni normali, ruotando la chiave di avviamento in
posizione MAR, la spia Usi accende, ma deve spegnersi
appena avviato il motore.
La funzionalità della spia Upuò essere verificata
mediante apposite apparecchiature dagli agenti di
controllo del traffico.
Attenersi alle norme vigenti nel Paese nel quale si circola.
Se la spia Urimane accesa o si accende durante la
marcia segnala un non perfetto funzionamento
dell'impianto di iniezione; in particolare la spia accesa a
luce fissa segnala un malfunzionamento nel sistema di
alimentazione/accensione che potrebbe provocare
elevate emissioni allo scarico, possibile perdita di
prestazioni, cattiva guidabilità e consumi elevati.
Su alcune versioni il display visualizza il messaggio
dedicato.
La spia Usi spegne se il malfunzionamento scompare,
ma il sistema memorizza comunque la segnalazione.
Page 40 of 156

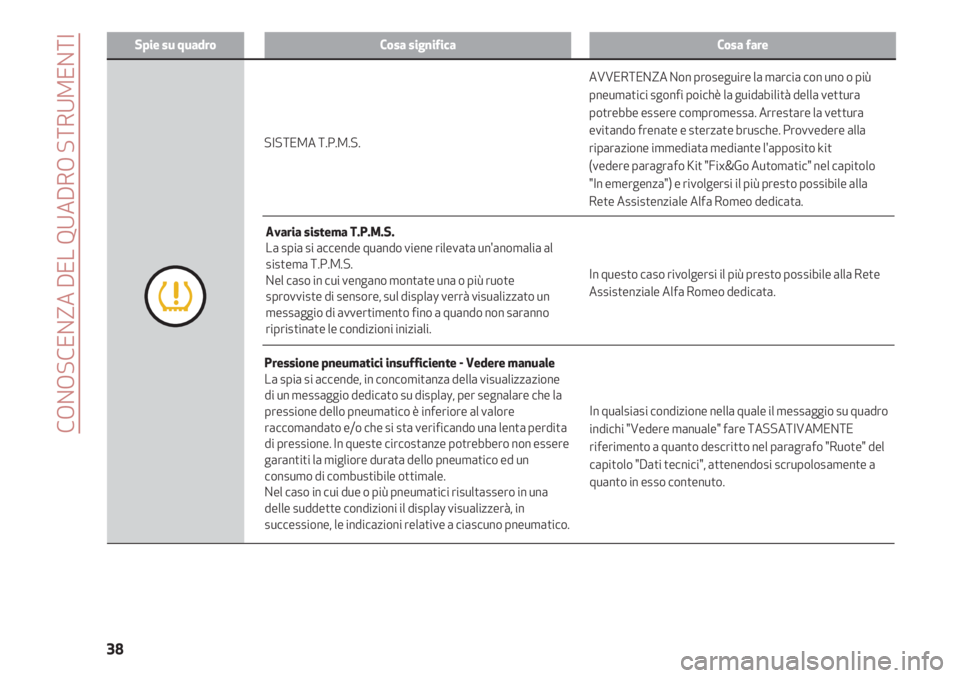

CONOSCENZA DEL QUADRO STRUMENTI
38
Spie su quadroCosa significaCosa fare
In qualsiasi condizione nella quale il messaggio su quadro
indichi "Vedere manuale" fare TASSATIVAMENTE
riferimento a quanto descritto nel paragrafo "Ruote" del
capitolo "Dati tecnici", attenendosi scrupolosamente a
quanto in esso contenuto.
Pressione pneumatici insufficiente - Vedere manuale
La spia si accende, in concomitanza della visualizzazione
di un messaggio dedicato su display, per segnalare che la
pressione dello pneumatico è inferiore al valore
raccomandato e/o che si sta verificando una lenta perdita
di pressione. In queste circostanze potrebbero non essere
garantiti la migliore durata dello pneumatico ed un
consumo di combustibile ottimale.
Nel caso in cui due o più pneumatici risultassero in una
delle suddette condizioni il display visualizzerà, in
successione, le indicazioni relative a ciascuno pneumatico.
In questo caso rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo dedicata. Avaria sistema T.P.M.S.
La spia si accende quando viene rilevata un'anomalia al
sistema T.P.M.S.
Nel caso in cui vengano montate una o più ruote
sprovviste di sensore, sul display verrà visualizzato un
messaggio di avvertimento fino a quando non saranno
ripristinate le condizioni iniziali.AVVERTENZA Non proseguire la marcia con uno o più
pneumatici sgonfi poichè la guidabilità della vettura
potrebbe essere compromessa. Arrestare la vettura
evitando frenate e sterzate brusche. Provvedere alla
riparazione immediata mediante l'apposito kit
(vedere paragrafo Kit "Fix&Go Automatic" nel capitolo
"In emergenza") e rivolgersi il più presto possibile alla
Rete Assistenziale Alfa Romeo dedicata. SISTEMA T.P.M.S.
