9

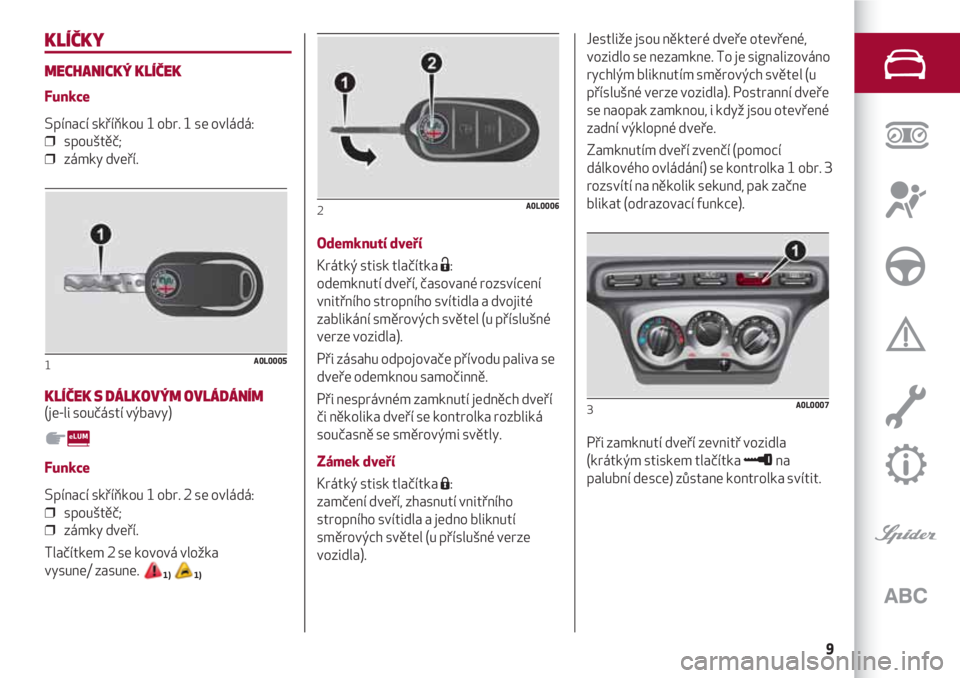

KLÍČKY
MECHANICKÝ KLÍČEK
Funkce
Spínací skříňkou 1 obr. 1 se ovládá:
❒ spouštěč;
❒ zámky dveří.
KLÍČEK S DÁLKOVÝM OVLÁDÁNÍM(je-li součástí výbavy)
Funkce
Spínací skříňkou 1 obr. 2 se ovládá:
❒ spouštěč;
❒ zámky dveří.
Tlačítkem 2 se kovová vložka
vysune/ zasune.
1) 1)
1A0L0005
Odemknutí dveří
Krátký stisk tlačítka Ë:
odemknutí dveří, časované rozsvícení
vnitřního stropního svítidla a dvojité
zablikání směrových světel (u příslušné
verze vozidla).
Při zásahu odpojovače přívodu paliva se
dveře odemknou samočinně.
Při nesprávném zamknutí jedněch dveří
či několika dveří se kontrolka rozbliká
současně se směrovými světly.
Zámek dveří
Krátký stisk tlačítka Á:
zamčení dveří, zhasnutí vnitřního
stropního svítidla a jedno bliknutí
směrových světel (u příslušné verze
vozidla).
2A0L0006
Jestliže jsou některé dveře otevřené,
vozidlo se nezamkne. To je signalizováno
rychlým bliknutím směrových světel (u
příslušné verze vozidla). Postranní dveře
se naopak zamknou, i když jsou otevřené
zadní výklopné dveře.
Zamknutím dveří zvenčí (pomocí
dálkového ovládání) se kontrolka 1 obr. 3
rozsvítí na několik sekund, pak začne
blikat (odrazovací funkce).
Při zamknutí dveří zevnitř vozidla
(krátkým stiskem tlačítka ≈na
palubní desce) zůstane kontrolka svítit.
3A0L0007
Page 12 of 156
SPÍNACÍ SKŘÍŇKA
ZAPALOVÁNÍ
Klíček má tři polohy obr. 5:
❒ STOP: motor je vypnutý, klíček lze
vytáhnout, řízení je zamknuté.
Některé elektrické spotřebiče (např.
autorádio, centrální zamykání, alarm, atd.)
jsou nadále funkční;
❒ MAR: jízdní poloha.
Mohou fungovat všechny elektrické
spotřebiče;
❒ AVV: startování motoru.
Spínací skříňka je vybavena pojistným
mechanismem, díky němuž je při
neúspěšném pokusu o nastartování
motoru nutno přepnout klíček zapalování
nejdříve na STOP, a teprve pak zopakovat
pokus o nastartování.
2) 3)
5A0L0010
SEZNÁMENÍ S VOZIDLEM
10

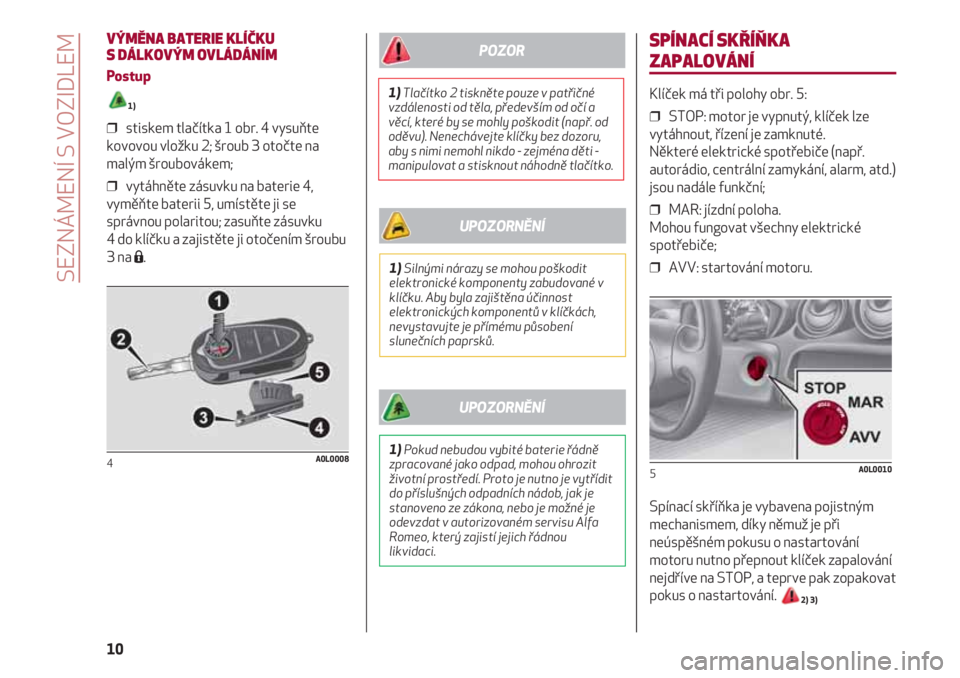

VÝMĚNA BATERIE KLÍČKU
S DÁLKOVÝM OVLÁDÁNÍM
Postup
1)
❒ stiskem tlačítka 1 obr. 4 vysuňte
kovovou vložku 2; šroub 3 otočte na
malým šroubovákem;
❒ vytáhněte zásuvku na baterie 4,
vyměňte baterii 5, umístěte ji se
správnou polaritou; zasuňte zásuvku
4 do klíčku a zajistěte ji otočením šroubu
3 na Á.
4A0L0008
1)Tlačítko 2 tiskněte pouze v patřičné
vzdálenosti od těla, především od očí a
věcí, které by se mohly poškodit (např. od
oděvu). Nenechávejte klíčky bez dozoru,
aby s nimi nemohl nikdo - zejména děti -
manipulovat a stisknout náhodně tlačítko.
POZOR
1)Pokud nebudou vybité baterie řádně
zpracované jako odpad, mohou ohrozit
životní prostředí. Proto je nutno je vytřídit
do příslušných odpadních nádob, jak je
stanoveno ze zákona, nebo je možné je
odevzdat v autorizovaném servisu Alfa
Romeo, který zajistí jejich řádnou
likvidaci.
UPOZORNĚNÍ
1)Silnými nárazy se mohou poškodit
elektronické komponenty zabudované v
klíčku. Aby byla zajištěna účinnost
elektronických komponentů v klíčkách,
nevystavujte je přímému působení
slunečních paprsků.
UPOZORNĚNÍ

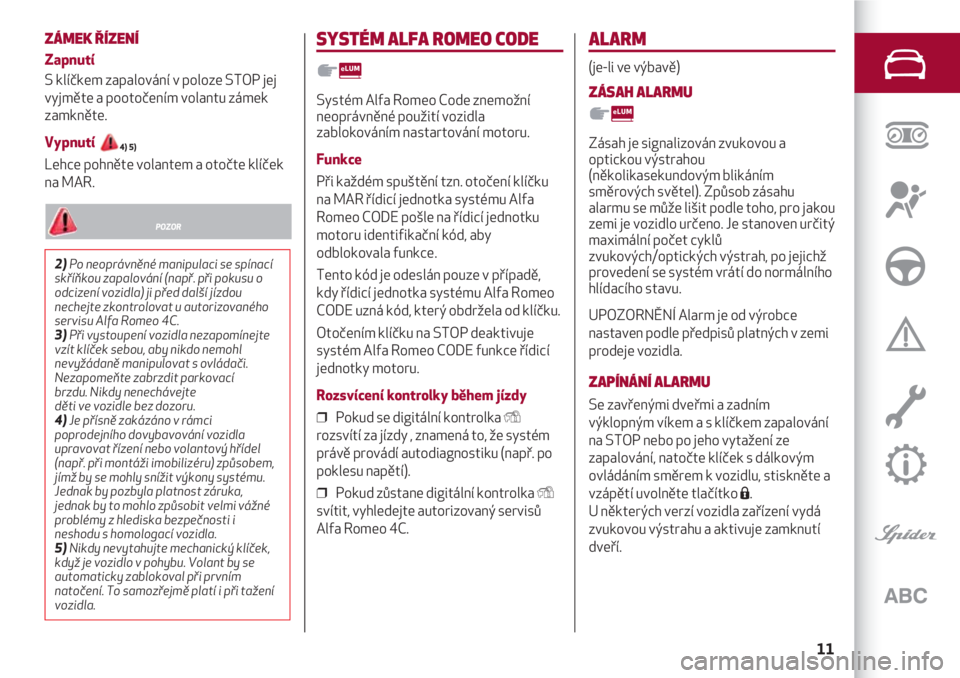

Page 13 of 156
11
ZÁMEK ŘÍZENÍ
Zapnutí
S klíčkem zapalování v poloze STOP jej
vyjměte a pootočením volantu zámek
zamkněte.
Vypnutí 4) 5)
Lehce pohněte volantem a otočte klíček
na MAR.
2)Po neoprávněné manipulaci se spínací
skříňkou zapalování (např. při pokusu o
odcizení vozidla) ji před další jízdou
nechejte zkontrolovat u autorizovaného
servisu Alfa Romeo 4C.
3)Při vystoupení vozidla nezapomínejte
vzít klíček sebou, aby nikdo nemohl
nevyžádaně manipulovat s ovládači.
Nezapomeňte zabrzdit parkovací
brzdu. Nikdy nenechávejte
děti ve vozidle bez dozoru.
4)Je přísně zakázáno v rámci
poprodejního dovybavování vozidla
upravovat řízení nebo volantový hřídel
(např. při montáži imobilizéru) způsobem,
jímž by se mohly snížit výkony systému.
Jednak by pozbyla platnost záruka,
jednak by to mohlo způsobit velmi vážné
problémy z hlediska bezpečnosti i
neshodu s homologací vozidla.
5)Nikdy nevytahujte mechanický klíček,
když je vozidlo v pohybu. Volant by se
automaticky zablokoval při prvním
natočení. To samozřejmě platí i při tažení
vozidla.
POZOR
SYSTÉM ALFA ROMEO CODE
Systém Alfa Romeo Code znemožní
neoprávněné použití vozidla
zablokováním nastartování motoru.
Funkce
Při každém spuštění tzn. otočení klíčku
na MAR řídicí jednotka systému Alfa
Romeo CODE pošle na řídicí jednotku
motoru identifikační kód, aby
odblokovala funkce.
Tento kód je odeslán pouze v případě,
kdy řídicí jednotka systému Alfa Romeo
CODE uzná kód, který obdržela od klíčku.
Otočením klíčku na STOP deaktivuje
systém Alfa Romeo CODE funkce řídicí
jednotky motoru.
Rozsvícení kontrolky během jízdy
❒ Pokud se digitální kontrolka Y
rozsvítí za jízdy , znamená to, že systém
právě provádí autodiagnostiku (např. po
poklesu napětí).
❒ Pokud zůstane digitální kontrolka Y
svítit, vyhledejte autorizovaný servisů
Alfa Romeo 4C.
ALARM
(je-li ve výbavě)
ZÁSAH ALARMU
Zásah je signalizován zvukovou a
optickou výstrahou
(několikasekundovým blikáním
směrových světel). Způsob zásahu
alarmu se může lišit podle toho, pro jakou
zemi je vozidlo určeno. Je stanoven určitý
maximální počet cyklů
zvukových/optických výstrah, po jejichž
provedení se systém vrátí do normálního
hlídacího stavu.
UPOZORNĚNÍ Alarm je od výrobce
nastaven podle předpisů platných v zemi
prodeje vozidla.
ZAPÍNÁNÍ ALARMU
Se zavřenými dveřmi a zadním
výklopným víkem a s klíčkem zapalování
na STOP nebo po jeho vytažení ze
zapalování, natočte klíček s dálkovým
ovládáním směrem k vozidlu, stiskněte a
vzápětí uvolněte tlačítko Á.
U některých verzí vozidla zařízení vydá
zvukovou výstrahu a aktivuje zamknutí
dveří.
Page 14 of 156

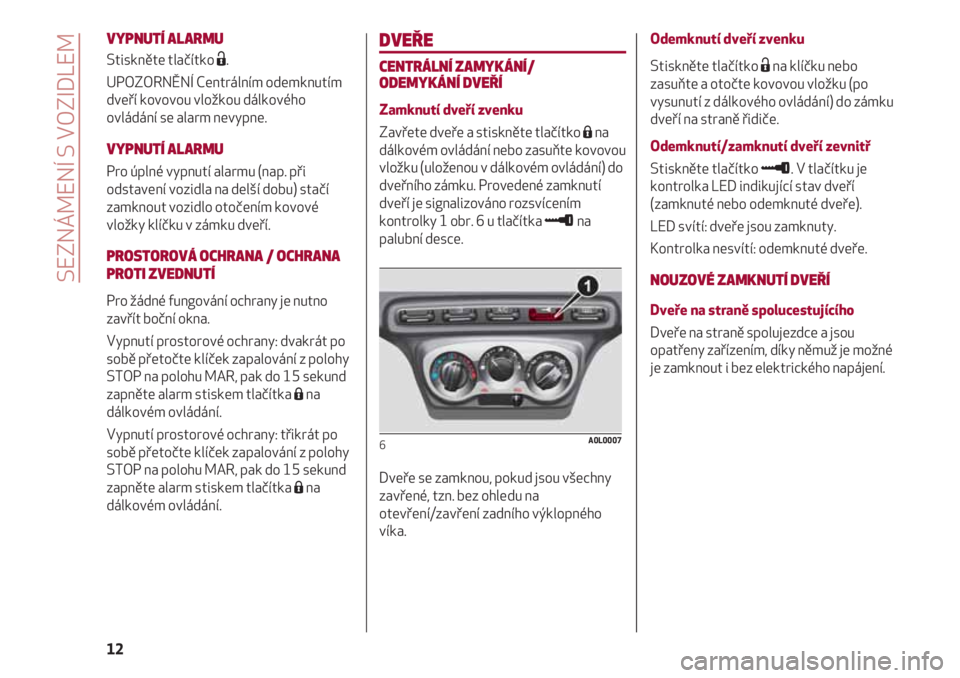

DVEŘE
CENTRÁLNÍ ZAMYKÁNÍ/
ODEMYKÁNÍ DVEŘÍ
Zamknutí dveří zvenku
Zavřete dveře a stiskněte tlačítko Ána
dálkovém ovládání nebo zasuňte kovovou
vložku (uloženou v dálkovém ovládání) do
dveřního zámku. Provedené zamknutí
dveří je signalizováno rozsvícením
kontrolky 1 obr. 6 u tlačítka ≈na
palubní desce.
Dveře se zamknou, pokud jsou všechny
zavřené, tzn. bez ohledu na
otevření/zavření zadního výklopného
víka.
6A0L0007
Odemknutí dveří zvenku
Stiskněte tlačítko Ëna klíčku nebo
zasuňte a otočte kovovou vložku (po
vysunutí z dálkového ovládání) do zámku
dveří na straně řidiče.
Odemknutí/zamknutí dveří zevnitř
Stiskněte tlačítko ≈. V tlačítku je
kontrolka LED indikující stav dveří
(zamknuté nebo odemknuté dveře).
LED svítí: dveře jsou zamknuty.
Kontrolka nesvítí: odemknuté dveře.
NOUZOVÉ ZAMKNUTÍ DVEŘÍ
Dveře na straně spolucestujícího
Dveře na straně spolujezdce a jsou
opatřeny zařízením, díky němuž je možné
je zamknout i bez elektrického napájení.
SEZNÁMENÍ S VOZIDLEM
12
VYPNUTÍ ALARMU
Stiskněte tlačítko Ë.
UPOZORNĚNÍ Centrálním odemknutím
dveří kovovou vložkou dálkového
ovládání se alarm nevypne.
VYPNUTÍ ALARMU
Pro úplné vypnutí alarmu (nap. při
odstavení vozidla na delší dobu) stačí
zamknout vozidlo otočením kovové
vložky klíčku v zámku dveří.
PROSTOROVÁ OCHRANA / OCHRANA
PROTI ZVEDNUTÍ
Pro žádné fungování ochrany je nutno
zavřít boční okna.
Vypnutí prostorové ochrany: dvakrát po
sobě přetočte klíček zapalování z polohy
STOP na polohu MAR, pak do 15 sekund
zapněte alarm stiskem tlačítka Ána
dálkovém ovládání.
Vypnutí prostorové ochrany: třikrát po
sobě přetočte klíček zapalování z polohy
STOP na polohu MAR, pak do 15 sekund
zapněte alarm stiskem tlačítka Ána
dálkovém ovládání.
Page 15 of 156
13

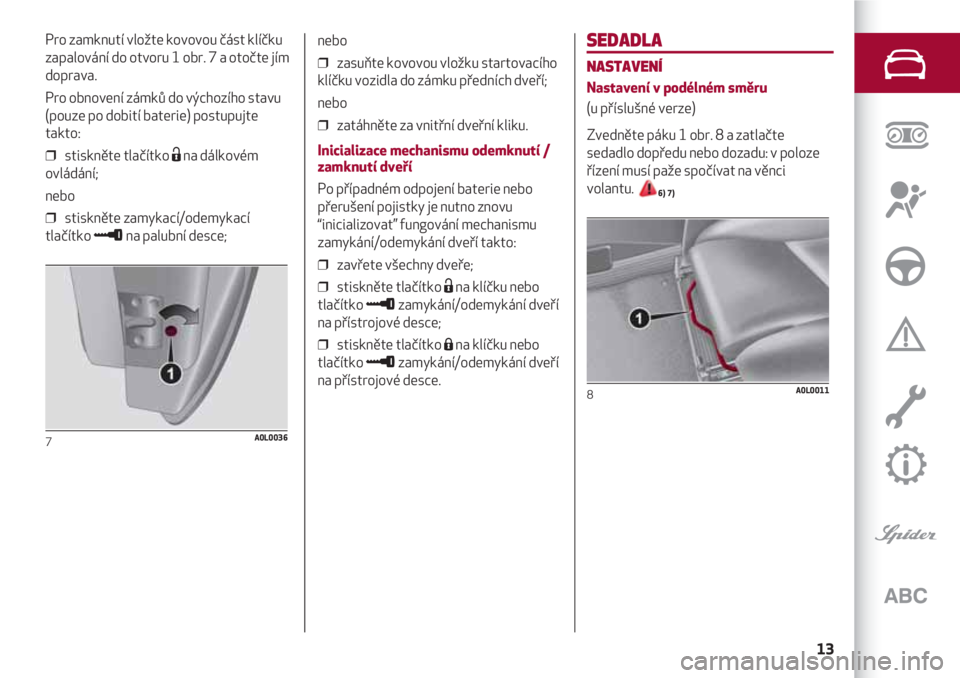

SEDADLA
NASTAVENÍ
Nastavení v podélném směru
(u příslušné verze)
Zvedněte páku 1 obr. 8 a zatlačte
sedadlo dopředu nebo dozadu: v poloze
řízení musí paže spočívat na věnci
volantu.
6) 7)
8A0L0011
Pro zamknutí vložte kovovou část klíčku
zapalování do otvoru 1 obr. 7 a otočte jím
doprava.
Pro obnovení zámků do výchozího stavu
(pouze po dobití baterie) postupujte
takto:
❒ stiskněte tlačítko Ëna dálkovém
ovládání;
nebo
❒ stiskněte zamykací/odemykací
tlačítko ≈na palubní desce;
7A0L0036
nebo
❒ zasuňte kovovou vložku startovacího
klíčku vozidla do zámku předních dveří;
nebo
❒ zatáhněte za vnitřní dveřní kliku.
Inicializace mechanismu odemknutí /
zamknutí dveří
Po případném odpojení baterie nebo
přerušení pojistky je nutno znovu
“inicializovat” fungování mechanismu
zamykání/odemykání dveří takto:
❒ zavřete všechny dveře;
❒ stiskněte tlačítko Ëna klíčku nebo
tlačítko ≈zamykání/odemykání dveří
na přístrojové desce;
❒ stiskněte tlačítko Ána klíčku nebo
tlačítko ≈zamykání/odemykání dveří
na přístrojové desce.

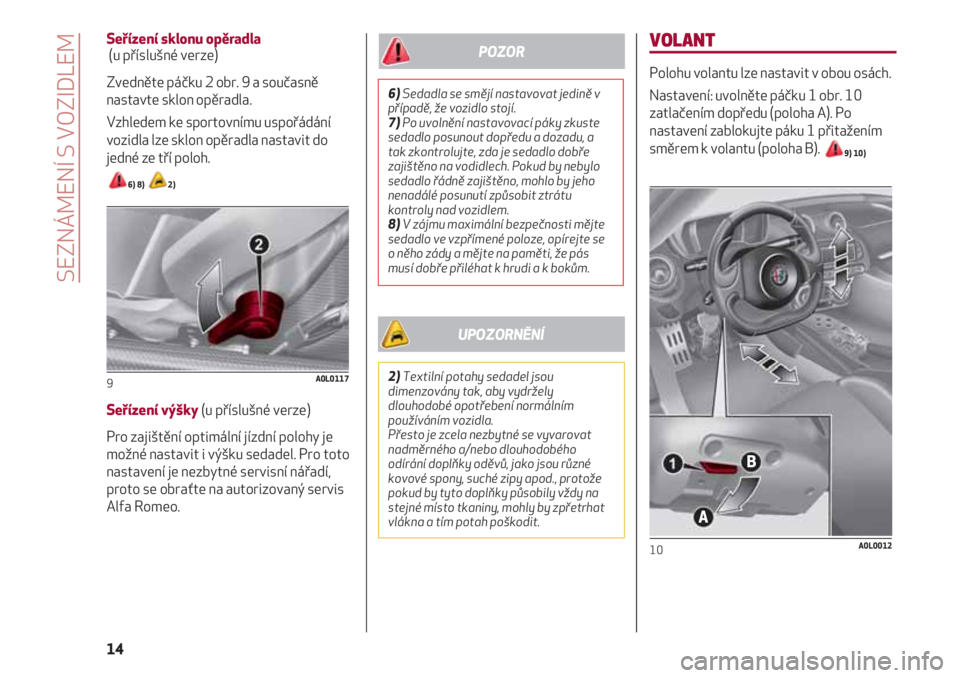

Page 16 of 156
VOLANT
Polohu volantu lze nastavit v obou osách.
Nastavení: uvolněte páčku 1 obr. 10
zatlačením dopředu (poloha A). Po
nastavení zablokujte páku 1 přitažením
směrem k volantu (poloha B).
9) 10)
10A0L0012
SEZNÁMENÍ S VOZIDLEM
14
Seřízení sklonu opěradla(u příslušné verze)
Zvedněte páčku 2 obr. 9 a současně
nastavte sklon opěradla.
Vzhledem ke sportovnímu uspořádání
vozidla lze sklon opěradla nastavit do
jedné ze tří poloh.
6) 8) 2)
Seřízení výšky (u příslušné verze)
Pro zajištění optimální jízdní polohy je
možné nastavit i výšku sedadel. Pro toto
nastavení je nezbytné servisní nářadí,
proto se obraťte na autorizovaný servis
Alfa Romeo.
9A0L0117
6)Sedadla se smějí nastavovat jedině v
případě, že vozidlo stojí.
7)Po uvolnění nastavovací páky zkuste
sedadlo posunout dopředu a dozadu, a
tak zkontrolujte, zda je sedadlo dobře
zajištěno na vodidlech. Pokud by nebylo
sedadlo řádně zajištěno, mohlo by jeho
nenadálé posunutí způsobit ztrátu
kontroly nad vozidlem.
8)V zájmu maximální bezpečnosti mějte
sedadlo ve vzpřímené poloze, opírejte se
o něho zády a mějte na paměti, že pás
musí dobře přiléhat k hrudi a k bokům.
POZOR
2)Textilní potahy sedadel jsou
dimenzovány tak, aby vydržely
dlouhodobé opotřebení normálním
používáním vozidla.
Přesto je zcela nezbytné se vyvarovat
nadměrného a/nebo dlouhodobého
odírání doplňky oděvů, jako jsou různé
kovové spony, suché zipy apod., protože
pokud by tyto doplňky působily vždy na
stejné místo tkaniny, mohly by zpřetrhat
vlákna a tím potah poškodit.
UPOZORNĚNÍ
A
B
Page 17 of 156
15

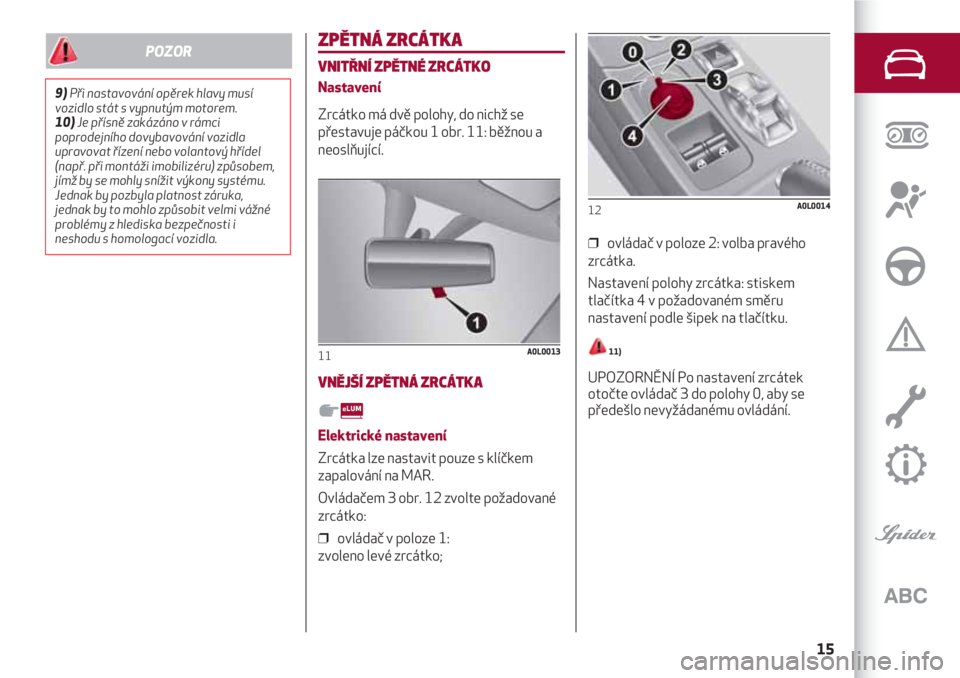

ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ ZRCÁTKO
Nastavení
Zrcátko má dvě polohy, do nichž se
přestavuje páčkou 1 obr. 11: běžnou a
neoslňující.
VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
Elektrické nastavení
Zrcátka lze nastavit pouze s klíčkem
zapalování na MAR.
Ovládačem 3 obr. 12 zvolte požadované
zrcátko:
❒ ovládač v poloze 1:
zvoleno levé zrcátko;
11A0L0013
❒ ovládač v poloze 2: volba pravého
zrcátka.
Nastavení polohy zrcátka: stiskem
tlačítka 4 v požadovaném směru
nastavení podle šipek na tlačítku.
11)
UPOZORNĚNÍ Po nastavení zrcátek
otočte ovládač 3 do polohy 0, aby se
předešlo nevyžádanému ovládání.
12A0L0014
9)Při nastavování opěrek hlavy musí
vozidlo stát s vypnutým motorem.
10)Je přísně zakázáno v rámci
poprodejního dovybavování vozidla
upravovat řízení nebo volantový hřídel
(např. při montáži imobilizéru) způsobem,
jímž by se mohly snížit výkony systému.
Jednak by pozbyla platnost záruka,
jednak by to mohlo způsobit velmi vážné
problémy z hlediska bezpečnosti i
neshodu s homologací vozidla.
POZOR
Page 18 of 156

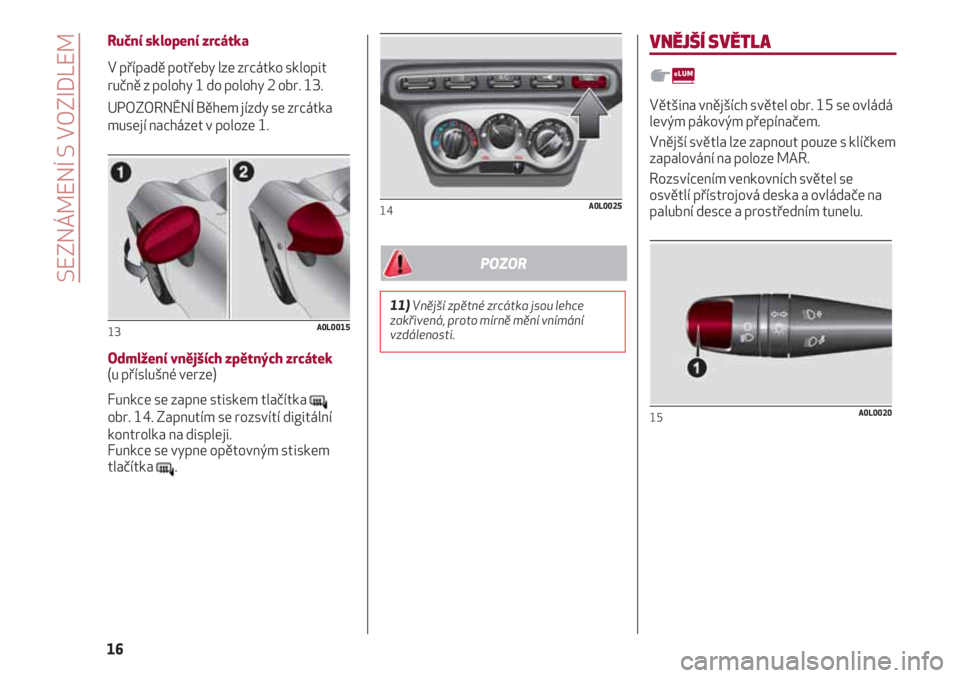

Ruční sklopení zrcátka
V případě potřeby lze zrcátko sklopit
ručně z polohy 1 do polohy 2 obr. 13.
UPOZORNĚNÍ Během jízdy se zrcátka
musejí nacházet v poloze 1.
Odmlžení vnějších zpětných zrcátek (u příslušné verze)
Funkce se zapne stiskem tlačítka
obr. 14. Zapnutím se rozsvítí digitální
kontrolka na displeji.
Funkce se vypne opětovným stiskem
tlačítka .
13A0L0015
14A0L0025
VNĚJŠÍ SVĚTLA
Většina vnějších světel obr. 15 se ovládá
levým pákovým přepínačem.
Vnější světla lze zapnout pouze s klíčkem
zapalování na poloze MAR.
Rozsvícením venkovních světel se
osvětlí přístrojová deska a ovládače na
palubní desce a prostředním tunelu.
15A0L0020
SEZNÁMENÍ S VOZIDLEM
16
11)Vnější zpětné zrcátka jsou lehce
zakřivená, proto mírně mění vnímání
vzdálenosti.
POZOR
Page 19 of 156
17

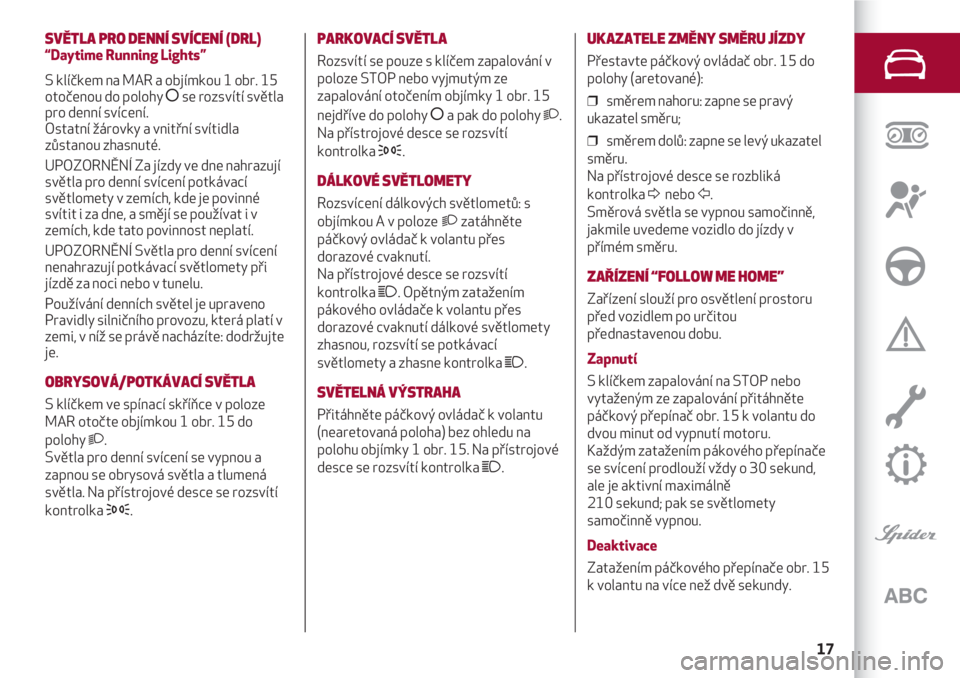

SVĚTLA PRO DENNÍ SVÍCENÍ (DRL)
“Daytime Running Lights”
S klíčkem na MAR a objímkou 1 obr. 15
otočenou do polohy åse rozsvítí světla
pro denní svícení.
Ostatní žárovky a vnitřní svítidla
zůstanou zhasnuté.
UPOZORNĚNÍ Za jízdy ve dne nahrazují
světla pro denní svícení potkávací
světlomety v zemích, kde je povinné
svítit i za dne, a smějí se používat i v
zemích, kde tato povinnost neplatí.
UPOZORNĚNÍ Světla pro denní svícení
nenahrazují potkávací světlomety při
jízdě za noci nebo v tunelu.
Používání denních světel je upraveno
Pravidly silničního provozu, která platí v
zemi, v níž se právě nacházíte: dodržujte
je.
OBRYSOVÁ/POTKÁVACÍ SVĚTLA
S klíčkem ve spínací skříňce v poloze
MAR otočte objímkou 1 obr. 15 do
polohy 2.
Světla pro denní svícení se vypnou a
zapnou se obrysová světla a tlumená
světla. Na přístrojové desce se rozsvítí
kontrolka 3.
PARKOVACÍ SVĚTLA
Rozsvítí se pouze s klíčem zapalování v
poloze STOP nebo vyjmutým ze
zapalování otočením objímky 1 obr. 15
nejdříve do polohy
åa pak do polohy 2.
Na přístrojové desce se rozsvítí
kontrolka 3.
DÁLKOVÉ SVĚTLOMETY
Rozsvícení dálkových světlometů: s
objímkou A v poloze2zatáhněte
páčkový ovládač k volantu přes
dorazové cvaknutí.
Na přístrojové desce se rozsvítí
kontrolka 1. Opětným zatažením
pákového ovládače k volantu přes
dorazové cvaknutí dálkové světlomety
zhasnou, rozsvítí se potkávací
světlomety a zhasne kontrolka 1.
SVĚTELNÁ VÝSTRAHA
Přitáhněte páčkový ovládač k volantu
(nearetovaná poloha) bez ohledu na
polohu objímky 1 obr. 15. Na přístrojové
desce se rozsvítí kontrolka 1.
UKAZATELE ZMĚNY SMĚRU JÍZDY
Přestavte páčkový ovládač obr. 15 do
polohy (aretované):
❒ směrem nahoru: zapne se pravý
ukazatel směru;
❒ směrem dolů: zapne se levý ukazatel
směru.
Na přístrojové desce se rozbliká
kontrolka Dnebo F.
Směrová světla se vypnou samočinně,
jakmile uvedeme vozidlo do jízdy v
přímém směru.
ZAŘÍZENÍ “FOLLOW ME HOME”
Zařízení slouží pro osvětlení prostoru
před vozidlem po určitou
přednastavenou dobu.
Zapnutí
S klíčkem zapalování na STOP nebo
vytaženým ze zapalování přitáhněte
páčkový přepínač obr. 15 k volantu do
dvou minut od vypnutí motoru.
Každým zatažením pákového přepínače
se svícení prodlouží vždy o 30 sekund,
ale je aktivní maximálně
210 sekund; pak se světlomety
samočinně vypnou.
Deaktivace
Zatažením páčkového přepínače obr. 15
k volantu na více než dvě sekundy.
Page 20 of 156

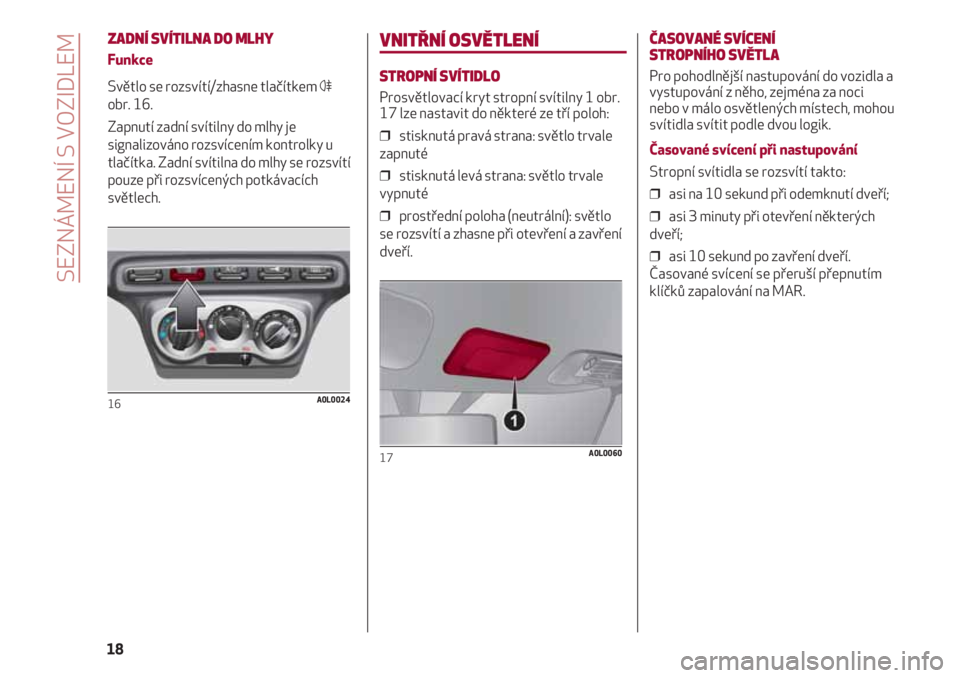

ZADNÍ SVÍTILNA DO MLHY
Funkce
Světlo se rozsvítí/zhasne tlačítkem 4
obr. 16.
Zapnutí zadní svítilny do mlhy je
signalizováno rozsvícením kontrolky u
tlačítka. Zadní svítilna do mlhy se rozsvítí
pouze při rozsvícených potkávacích
světlech.
16A0L0024
VNITŘNÍ OSVĚTLENÍ
STROPNÍ SVÍTIDLO
Prosvětlovací kryt stropní svítilny 1 obr.
17 lze nastavit do některé ze tří poloh:
❒ stisknutá pravá strana: světlo trvale
zapnuté
❒ stisknutá levá strana: světlo trvale
vypnuté
❒ prostřední poloha (neutrální): světlo
se rozsvítí a zhasne při otevření a zavření
dveří.
17A0L0060
ČASOVANÉ SVÍCENÍ
STROPNÍHO SVĚTLA
Pro pohodlnější nastupování do vozidla a
vystupování z něho, zejména za noci
nebo v málo osvětlených místech, mohou
svítidla svítit podle dvou logik.
Časované svícení při nastupování
Stropní svítidla se rozsvítí takto:
❒ asi na 10 sekund při odemknutí dveří;
❒ asi 3 minuty při otevření některých
dveří;
❒ asi 10 sekund po zavření dveří.
Časované svícení se přeruší přepnutím
klíčků zapalování na MAR.
SEZNÁMENÍ S VOZIDLEM
18
