Alfa Romeo 4C 2020 Návod k použití a údržbě (in Czech)

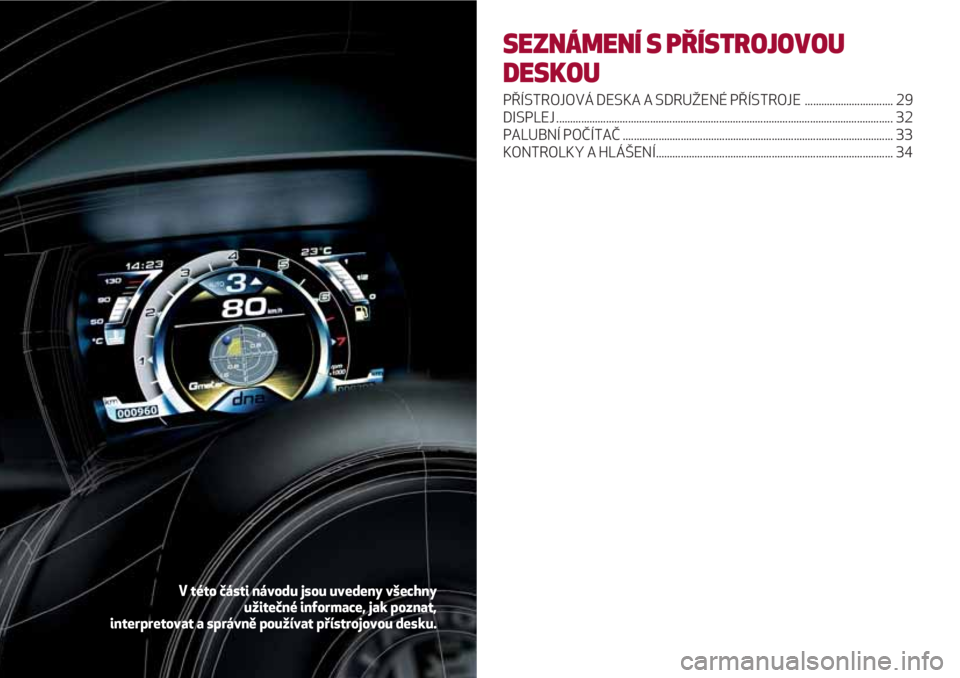

SEZNÁMENÍ S PŘÍSTROJOVOU
DESKOU
PŘÍSTROJOVÁ DESKA A SDRUŽENÉ PŘÍSTROJE ................................ 29
DISPLEJ .......................................................................................................................... 32
PALUBNÍ POČÍTAČ .................................................................................................. 33
KONTROLKY A HLÁŠENÍ...................................................................................... 34
V této části návodu jsou uvedeny všechny
užitečné informace, jak poznat,
interpretovat a správně používat přístrojovou desku.

SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
30

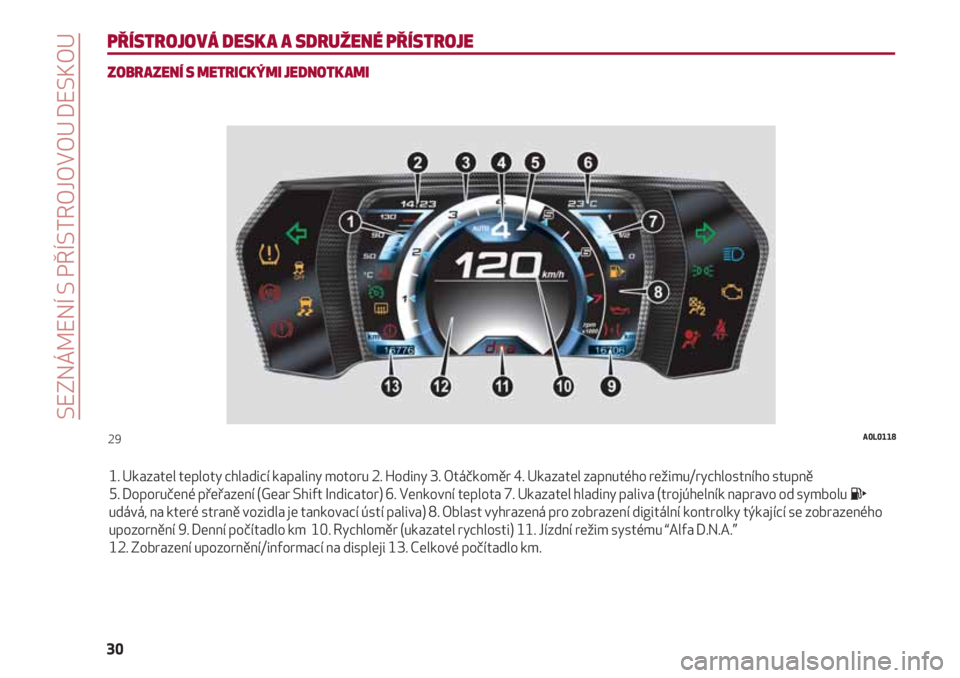

PŘÍSTROJOVÁ DESKA A SDRUŽENÉ PŘÍSTROJE
ZOBRAZENÍ S METRICKÝMI JEDNOTKAMI
1. Ukazatel teploty chladicí kapaliny motoru 2. Hodiny 3. Otáčkoměr 4. Ukazatel zapnutého režimu/rychlostního stupně
5. Doporučené přeřazení (Gear Shift Indicator) 6. Venkovní teplota 7. Ukazatel hladiny paliva (trojúhelník napravo od symbolu
udává, na které straně vozidla je tankovací ústí paliva) 8. Oblast vyhrazená pro zobrazení digitální kontrolky týkající se zobrazeného
upozornění 9. Denní počítadlo km 10. Rychloměr (ukazatel rychlosti) 11. Jízdní režim systému “Alfa D.N.A.”
12. Zobrazení upozornění/informací na displeji 13. Celkové počítadlo km.
29A0L0118

31

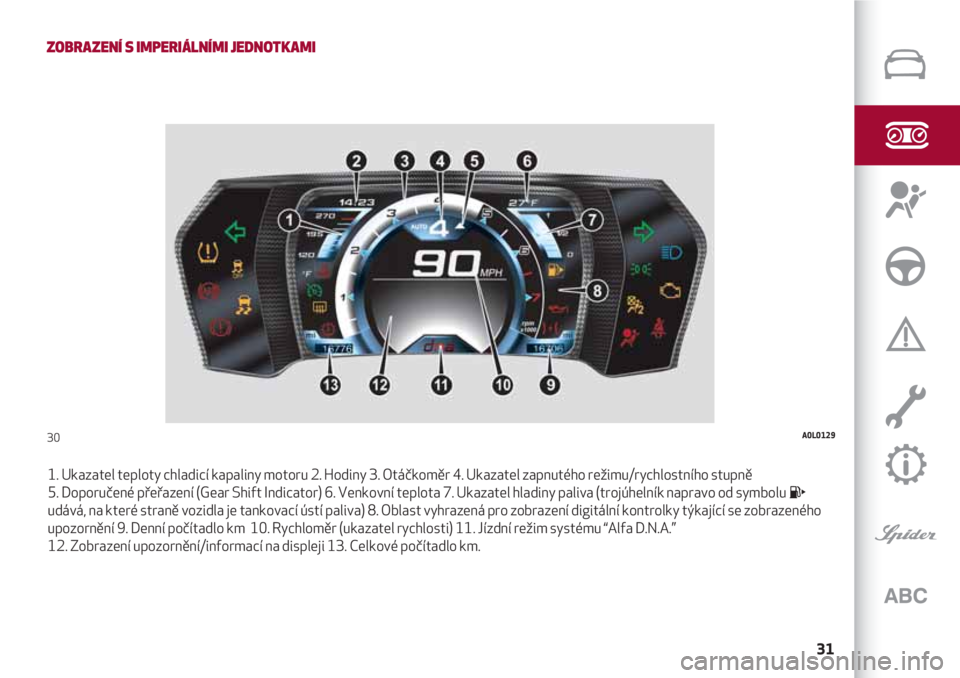

ZOBRAZENÍ S IMPERIÁLNÍMI JEDNOTKAMI
1. Ukazatel teploty chladicí kapaliny motoru 2. Hodiny 3. Otáčkoměr 4. Ukazatel zapnutého režimu/rychlostního stupně
5. Doporučené přeřazení (Gear Shift Indicator) 6. Venkovní teplota 7. Ukazatel hladiny paliva (trojúhelník napravo od symbolu
udává, na které straně vozidla je tankovací ústí paliva) 8. Oblast vyhrazená pro zobrazení digitální kontrolky týkající se zobrazeného
upozornění 9. Denní počítadlo km 10. Rychloměr (ukazatel rychlosti) 11. Jízdní režim systému “Alfa D.N.A.”
12. Zobrazení upozornění/informací na displeji 13. Celkové počítadlo km.
30A0L0129

SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
32

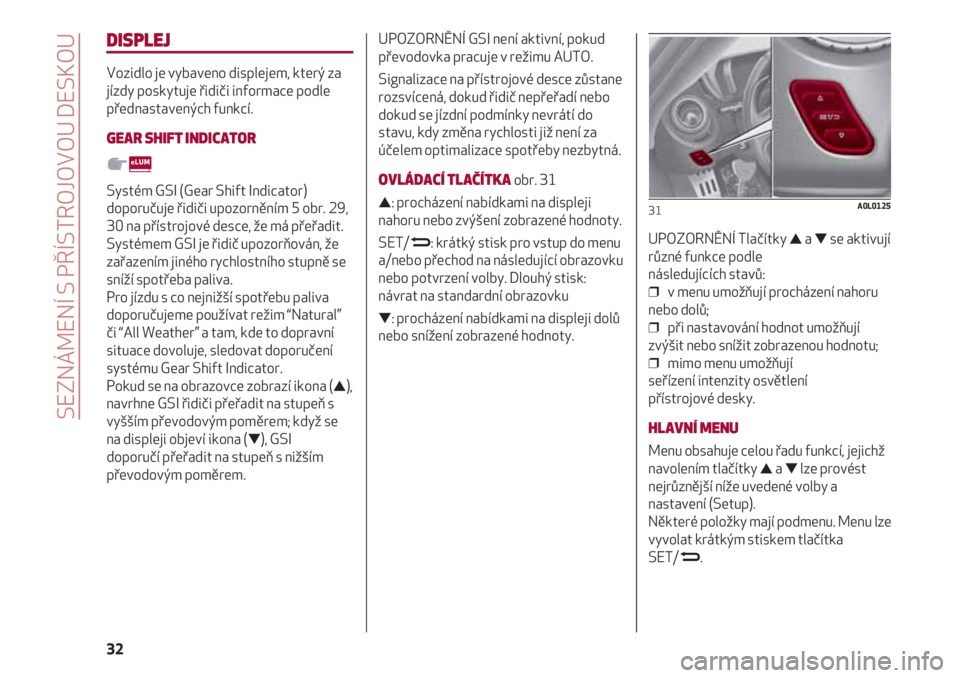

DISPLEJ
Vozidlo je vybaveno displejem, který za
jízdy poskytuje řidiči informace podle
přednastavených funkcí.
GEAR SHIFT INDICATOR
Systém GSI (Gear Shift Indicator)
doporučuje řidiči upozorněním 5 obr. 29,
30 na přístrojové desce, že má přeřadit.
Systémem GSI je řidič upozorňován, že
zařazením jiného rychlostního stupně se
sníží spotřeba paliva.
Pro jízdu s co nejnižší spotřebu paliva
doporučujeme používat režim “Natural”
či “All Weather” a tam, kde to dopravní
situace dovoluje, sledovat doporučení
systému Gear Shift Indicator.
Pokud se na obrazovce zobrazí ikona (),
navrhne GSI řidiči přeřadit na stupeň s
vyšším převodovým poměrem; když se
na displeji objeví ikona (), GSI
doporučí přeřadit na stupeň s nižším
převodovým poměrem.
UPOZORNĚNÍ GSI není aktivní, pokud
převodovka pracuje v režimu AUTO.
Signalizace na přístrojové desce zůstane
rozsvícená, dokud řidič nepřeřadí nebo
dokud se jízdní podmínky nevrátí do
stavu, kdy změna rychlosti již není za
účelem optimalizace spotřeby nezbytná.
OVLÁDACÍ TLAČÍTKA obr. 31
: procházení nabídkami na displeji
nahoru nebo zvýšení zobrazené hodnoty.
SET/
N: krátký stisk pro vstup do menu
a/nebo přechod na následující obrazovku
nebo potvrzení volby. Dlouhý stisk:
návrat na standardní obrazovku
: procházení nabídkami na displeji dolů
nebo snížení zobrazené hodnoty.UPOZORNĚNÍ Tlačítky a se aktivují
různé funkce podle
následujících stavů:
❒ v menu umožňují procházení nahoru
nebo dolů;
❒ při nastavování hodnot umožňují
zvýšit nebo snížit zobrazenou hodnotu;
❒ mimo menu umožňují
seřízení intenzity osvětlení
přístrojové desky.
HLAVNÍ MENU
Menu obsahuje celou řadu funkcí, jejichž
navolením tlačítky a lze provést
nejrůznější níže uvedené volby a
nastavení (Setup).
Některé položky mají podmenu. Menu lze
vyvolat krátkým stiskem tlačítka
SET/
N.
31A0L0125

33

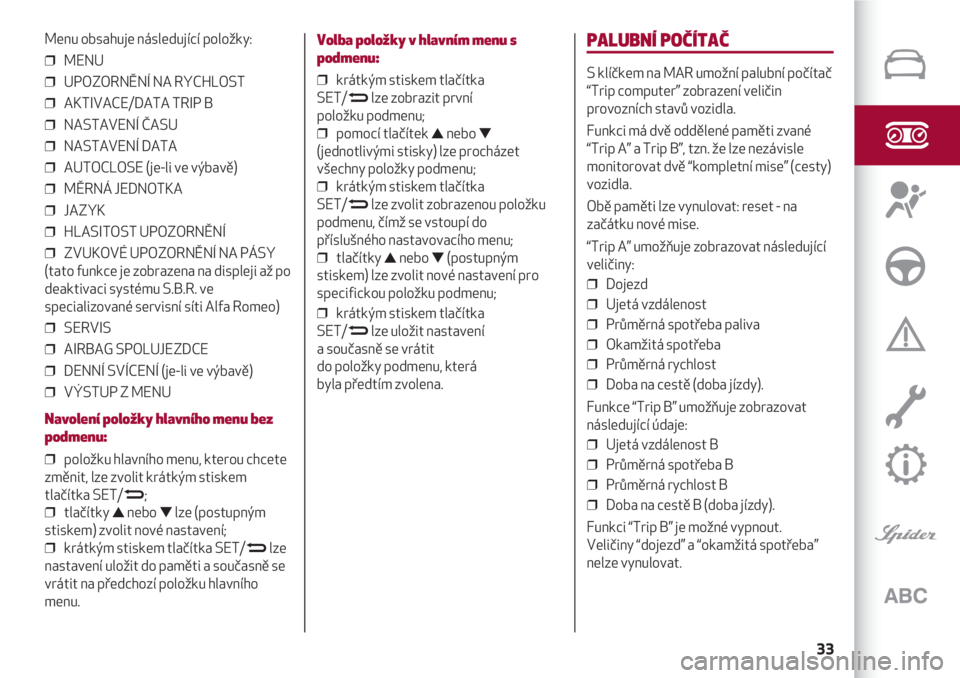

Menu obsahuje následující položky:
❒ MENU
❒ UPOZORNĚNÍ NA RYCHLOST
❒ AKTIVACE/DATA TRIP B
❒ NASTAVENÍ ČASU
❒ NASTAVENÍ DATA
❒ AUTOCLOSE (je-li ve výbavě)
❒ MĚRNÁ JEDNOTKA
❒ JAZYK
❒ HLASITOST UPOZORNĚNÍ
❒ ZVUKOVÉ UPOZORNĚNÍ NA PÁSY
(tato funkce je zobrazena na displeji až po
deaktivaci systému S.B.R. ve
specializované servisní síti Alfa Romeo)
❒ SERVIS
❒ AIRBAG SPOLUJEZDCE
❒ DENNÍ SVÍCENÍ (je-li ve výbavě)
❒ VÝSTUP Z MENU
Navolení položky hlavního menu bez
podmenu:
❒ položku hlavního menu, kterou chcete
změnit, lze zvolit krátkým stiskem
tlačítka SET/
N;
❒ tlačítky nebo lze (postupným
stiskem) zvolit nové nastavení;
❒ krátkým stiskem tlačítka SET/
Nlze
nastavení uložit do paměti a současně se
vrátit na předchozí položku hlavního
menu.
Volba položky v hlavním menu s
podmenu:
❒ krátkým stiskem tlačítka
SET/
Nlze zobrazit první
položku podmenu;
❒ pomocí tlačítek nebo
(jednotlivými stisky) lze procházet
všechny položky podmenu;
❒ krátkým stiskem tlačítka
SET/
Nlze zvolit zobrazenou položku
podmenu, čímž se vstoupí do
příslušného nastavovacího menu;
❒ tlačítky nebo (postupným
stiskem) lze zvolit nové nastavení pro
specifickou položku podmenu;
❒ krátkým stiskem tlačítka
SET/
Nlze uložit nastavení
a současně se vrátit
do položky podmenu, která
byla předtím zvolena.
PALUBNÍ POČÍTAČ
S klíčkem na MAR umožní palubní počítač
“Trip computer” zobrazení veličin
provozních stavů vozidla.
Funkci má dvě oddělené paměti zvané
“Trip A” a Trip B”, tzn. že lze nezávisle
monitorovat dvě “kompletní mise” (cesty)
vozidla.
Obě paměti lze vynulovat: reset - na
začátku nové mise.
“Trip A” umožňuje zobrazovat následující
veličiny:
❒ Dojezd
❒ Ujetá vzdálenost
❒ Průměrná spotřeba paliva
❒ Okamžitá spotřeba
❒ Průměrná rychlost
❒ Doba na cestě (doba jízdy).
Funkce “Trip B” umožňuje zobrazovat
následující údaje:
❒ Ujetá vzdálenost B
❒ Průměrná spotřeba B
❒ Průměrná rychlost B
❒ Doba na cestě B (doba jízdy).
Funkci “Trip B” je možné vypnout.
Veličiny “dojezd” a “okamžitá spotřeba”
nelze vynulovat.

SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
34

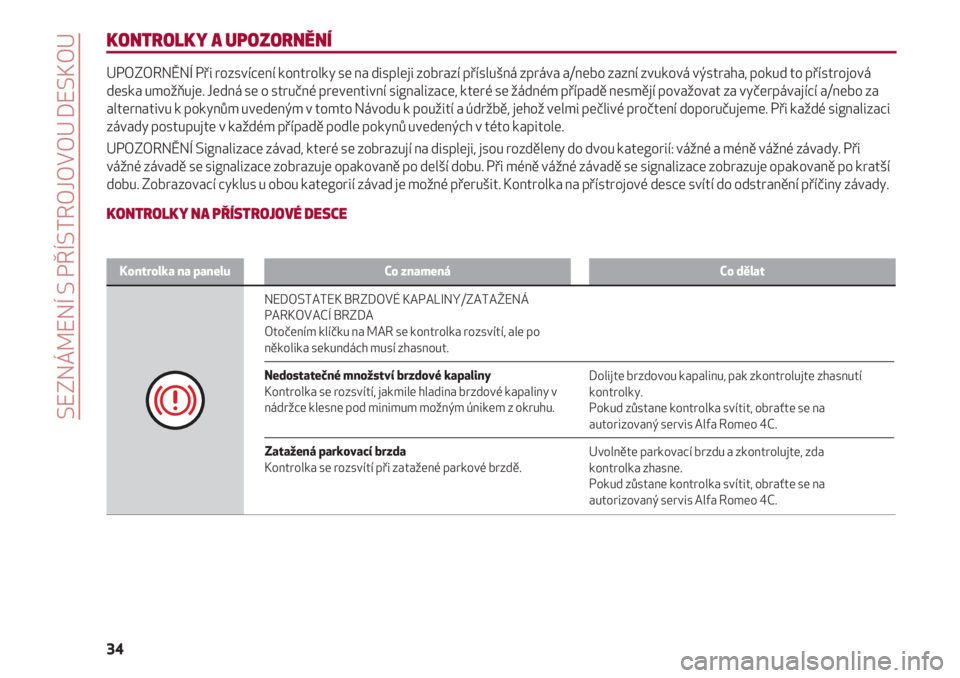

KONTROLKY A UPOZORNĚNÍ
UPOZORNĚNÍ Při rozsvícení kontrolky se na displeji zobrazí příslušná zpráva a/nebo zazní zvuková výstraha, pokud to přístrojová
deska umožňuje. Jedná se o stručné preventivní signalizace, které se žádném případě nesmějí považovat za vyčerpávající a/nebo za
alternativu k pokynům uvedeným v tomto Návodu k použití a údržbě, jehož velmi pečlivé pročtení doporučujeme. Při každé signalizaci
závady postupujte v každém případě podle pokynů uvedených v této kapitole.
UPOZORNĚNÍ Signalizace závad, které se zobrazují na displeji, jsou rozděleny do dvou kategorií: vážné a méně vážné závady. Při
vážné závadě se signalizace zobrazuje opakovaně po delší dobu. Při méně vážné závadě se signalizace zobrazuje opakovaně po kratší
dobu. Zobrazovací cyklus u obou kategorií závad je možné přerušit. Kontrolka na přístrojové desce svítí do odstranění příčiny závady.
KONTROLKY NA PŘÍSTROJOVÉ DESCE
Kontrolka na paneluCo znamenáCo dělat
Dolijte brzdovou kapalinu, pak zkontrolujte zhasnutí
kontrolky.
Pokud zůstane kontrolka svítit, obraťte se na
autorizovaný servis Alfa Romeo 4C.
Uvolněte parkovací brzdu a zkontrolujte, zda
kontrolka zhasne.
Pokud zůstane kontrolka svítit, obraťte se na
autorizovaný servis Alfa Romeo 4C.
NEDOSTATEK BRZDOVÉ KAPALINY/ZATAŽENÁ
PARKOVACÍ BRZDA
Otočením klíčku na MAR se kontrolka rozsvítí, ale po
několika sekundách musí zhasnout.
Nedostatečné množství brzdové kapaliny
Kontrolka se rozsvítí, jakmile hladina brzdové kapaliny v
nádržce klesne pod minimum možným únikem z okruhu.
Zatažená parkovací brzda
Kontrolka se rozsvítí při zatažené parkové brzdě.

35

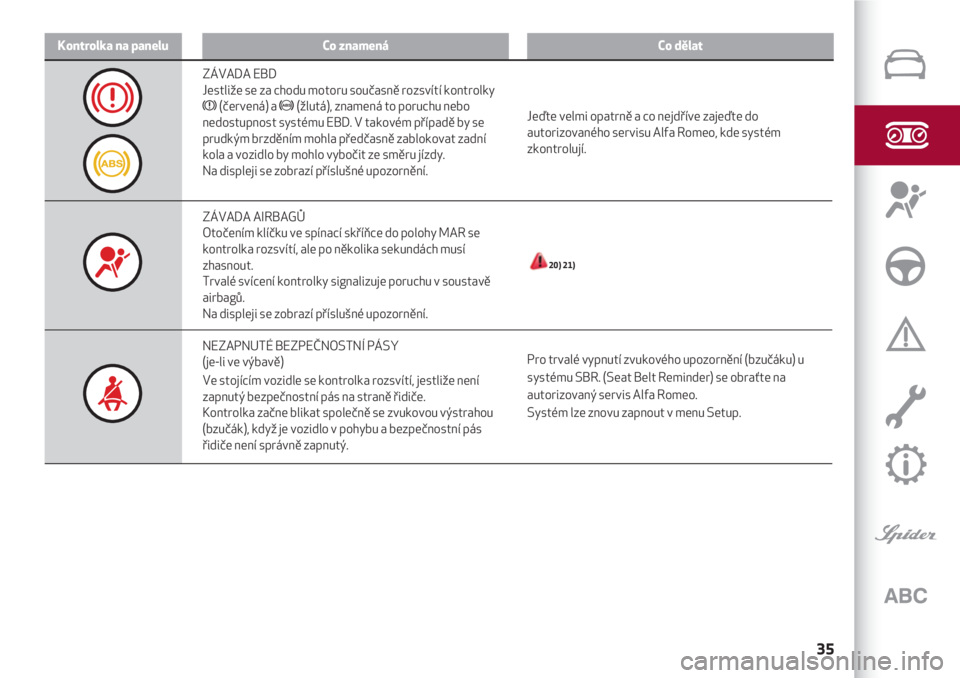

Kontrolka na paneluCo znamenáCo dělat
Jeďte velmi opatrně a co nejdříve zajeďte do
autorizovaného servisu Alfa Romeo, kde systém
zkontrolují.
20) 21)
Pro trvalé vypnutí zvukového upozornění (bzučáku) u
systému SBR. (Seat Belt Reminder) se obraťte na
autorizovaný servis Alfa Romeo.
Systém lze znovu zapnout v menu Setup.
ZÁVADA EBD
Jestliže se za chodu motoru současně rozsvítí kontrolky
x(červená) a >(žlutá), znamená to poruchu nebo
nedostupnost systému EBD. V takovém případě by se
prudkým brzděním mohla předčasně zablokovat zadní
kola a vozidlo by mohlo vybočit ze směru jízdy.
Na displeji se zobrazí příslušné upozornění.
ZÁVADA AIRBAGŮ
Otočením klíčku ve spínací skříňce do polohy MAR se
kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Trvalé svícení kontrolky signalizuje poruchu v soustavě
airbagů.
Na displeji se zobrazí příslušné upozornění.
NEZAPNUTÉ BEZPEČNOSTNÍ PÁSY
(je-li ve výbavě)
Ve stojícím vozidle se kontrolka rozsvítí, jestliže není
zapnutý bezpečnostní pás na straně řidiče.
Kontrolka začne blikat společně se zvukovou výstrahou
(bzučák), když je vozidlo v pohybu a bezpečnostní pás
řidiče není správně zapnutý.

SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
36

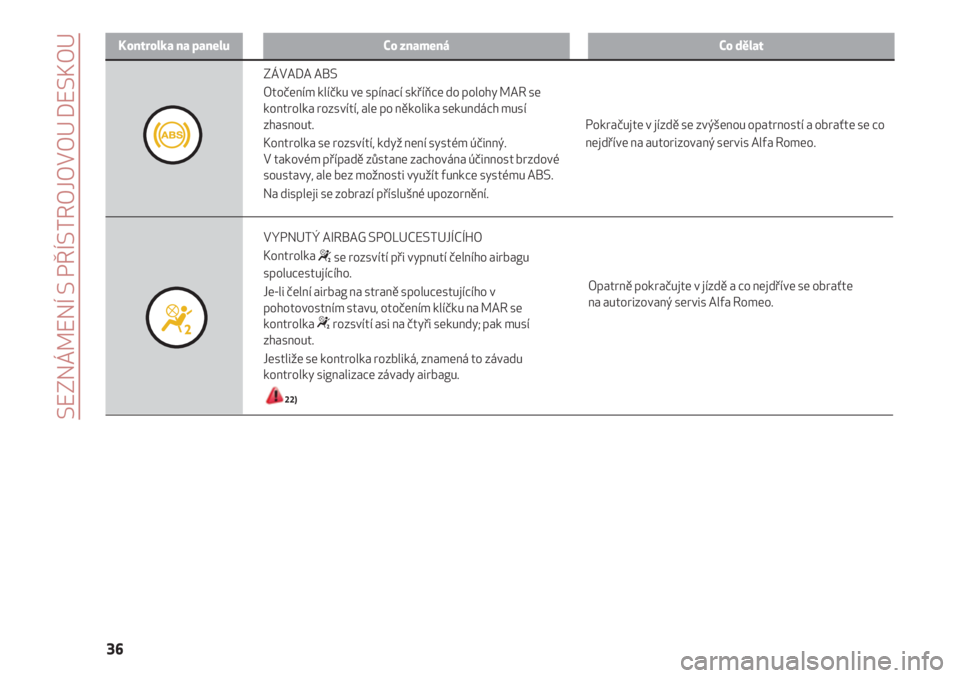

Kontrolka na paneluCo znamenáCo dělat
Opatrně pokračujte v jízdě a co nejdříve se obraťte
na autorizovaný servis Alfa Romeo.
ZÁVADA ABS
Otočením klíčku ve spínací skříňce do polohy MAR se
kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Kontrolka se rozsvítí, když není systém účinný.
V takovém případě zůstane zachována účinnost brzdové
soustavy, ale bez možnosti využít funkce systému ABS.
Na displeji se zobrazí příslušné upozornění.
VYPNUTÝ AIRBAG SPOLUCESTUJÍCÍHO
Kontrolka
“se rozsvítí při vypnutí čelního airbagu
spolucestujícího.
Je-li čelní airbag na straně spolucestujícího v
pohotovostním stavu, otočením klíčku na MAR se
kontrolka
“rozsvítí asi na čtyři sekundy; pak musí
zhasnout.
Jestliže se kontrolka rozbliká, znamená to závadu
kontrolky signalizace závady airbagu.
22)
Pokračujte v jízdě se zvýšenou opatrností a obraťte se co
nejdříve na autorizovaný servis Alfa Romeo.

37
Kontrolka na paneluCo znamenáCo dělat
V tomto případě je nutné uvolnit pedál akcelerace a
snižovat otáčky motoru, dokud kontrolka nepřestane
blikat. Pokračujte v jízdě pomalou rychlostí, snažte se
vyvarovat stavů, jež by způsobily rozblikání kontrolky, a co
nejdříve se obraťte na autorizovaný servis Alfa Romeo.
Pokud kontrolka Uzačne blikat, znamená to, že mohlo
dojít k poruše katalyzátoru.
3)
V tomto stavu můžete pokračovat v jízdě, ale
nevystavujte motor velké zátěži a nejezděte vysokou
rychlostí. Delší používání vozidla s trvale rozsvícenou
kontrolkou může způsobit vážné závady.
Obraťte se co nejdříve na autorizovaný servis Alfa Romeo. ZÁVADA SYSTÉMU EOBD/VSTŘIKOVÁNÍ
Za normálního stavu: otočením klíčku zapalování na
MAR se kontrolka Urozsvítí, ale po naskočení motoru
musí zhasnout.
Funkčnost kontrolky Usmějí příslušným přístrojem
zkontrolovat i orgány oprávněné k silničním kontrolám.
V každém případě postupujte podle platných předpisů v
dané zemi.
Jestliže zůstane kontrolka Usvítit nebo se rozsvítí
během jízdy, signalizuje selhávání vstřikovací soustavy;
trvalým svícením signalizuje kontrolka závadu v
palivovém / zapalovacím systému, která by mohla
způsobit zvýšení výfukových emisí, pokles výkonu,
špatnou ovladatelnost vozidla a zvýšenou
spotřebu paliva.
U některých verzí se na displeji zobrazí příslušné
upozornění.
Kontrolka Uzhasne, když závada zmizí, ale systém si
signalizaci uloží do paměti.

SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
38
Kontrolka na paneluCo znamenáCo dělat
Za takového stavu, kdy se na displeji zobrazí výzva
“Viz příručka” postupujte V KAŽDÉM PŘÍPADĚ podle
pokynů uvedených v bodě “Kola” v kapitole “Technické
údaje”: pečlivě dodržte všechny zde uvedené pokyny.
Nedostatečný tlak v pneumatikách - viz příručka
Kontrolka se spolu s upozorněním na displeji rozsvítí, aby
signalizovala, že tlak v pneumatikách je nižší než
doporučený tlak a/nebo že tlak pomalu uchází. Za
takového stavu nemusí být zaručena řádná životnost
pneumatiky ani optimální spotřeba paliva.
Když dvě nebo více pneumatik jsou v jednom z těchto
stavů, displej postupně zobrazí pokyny týkající se
jednotlivých pneumatik.
V takovém případě se obraťte co nejdříve na autorizovaný
servis Alfa Romeo. Závada systému TPMS
Kontrolka se rozsvítí při závadě systému T.P.M.S.
Při namontování jednoho kola nebo více kol bez snímače
se na displeji zobrazí upozornění, které zůstane zobrazeno
do obnovení původního stavu.UPOZORNĚNÍ S podhuštěnou
pneumatikou/pneumatikami nepokračujte v jízdě, protože
vozidlo nemusí být plně ovladatelné. Zastavte vozidlo bez
prudkého zabrzdění a zatočení kol. Zajistěte bez prodlení
opravu pomocí příslušné sady na opravu (viz sada “Fix&Go
Automatic” v kapitole “V nouzi”) a vyhledejte co nejdříve
autorizovaný servis Alfa Romeo. SYSTÉM TPMS.
