Alfa Romeo 8C 2008 Notice d'entretien (in French)

209
8

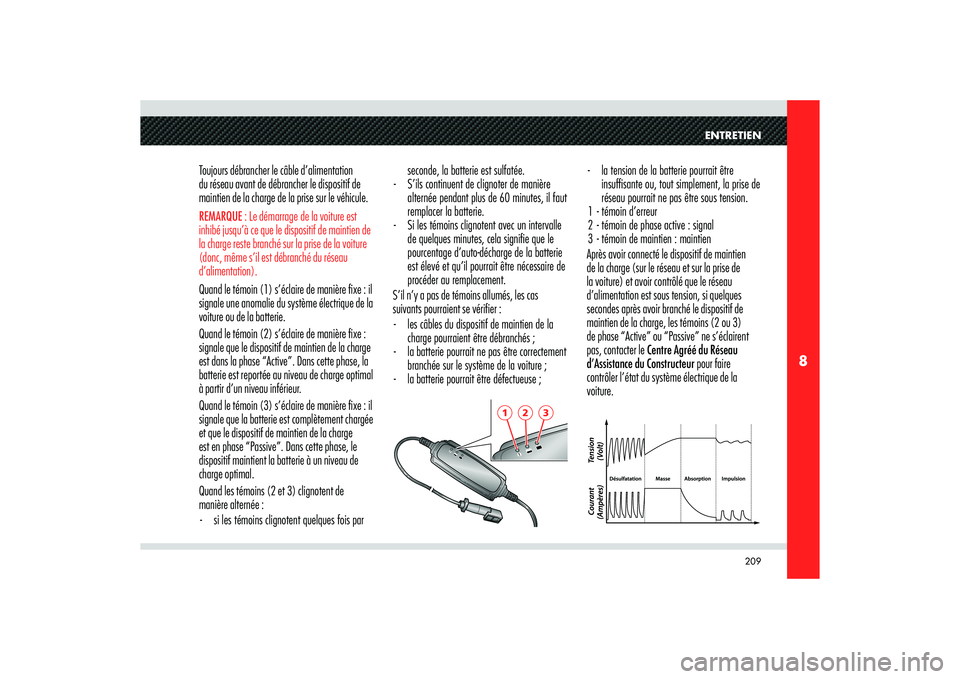

ENTRETIEN
Toujours débrancher le câble d’alimentation
du réseau avant de débrancher le dispositif de
maintien de la charge de la prise sur le véhicule. REMARQUE : Le démarrage de la voiture est
inhibé jusqu’à ce que le dispositif de maintien de
la charge reste branché sur la prise de la voiture
(donc, même s’il est débranché du réseau
d’alimentation).Quand le témoin (1) s’éclaire de manière fixe : il
signale une anomalie du système électrique de la
voiture ou de la batterie.
Quand le témoin (2) s’éclaire de manière fixe :
signale que le dispositif de maintien de la charge
est dans la phase “Active”. Dans cette phase, la
batterie est reportée au niveau de charge optimal
à partir d’un niveau inférieur.
Quand le témoin (3) s’éclaire de manière fixe : il
signale que la batterie est complètement chargée
et que le dispositif de maintien de la charge
est en phase “Passive”. Dans cette phase, le
dispositif maintient la batterie à un niveau de
charge optimal.
Quand les témoins (2 et 3) clignotent de
manière alternée :
- si les témoins clignotent quelques fois par seconde, la batterie est sulfatée.
- S’ils continuent de clignoter de manière
alternée pendant plus de 60 minutes, il faut
remplacer la batterie.
- Si les témoins clignotent avec un intervalle
de quelques minutes, cela signi e que le
pourcentage d’auto-décharge de la batterie
est élevé et qu’il pourrait être nécessaire de
procéder au remplacement.
S’il n’y a pas de témoins allumés, les cas
suivants pourraient se vérifier :
- les câbles du dispositif de maintien de la
charge pourraient être débranchés ;
- la batterie pourrait ne pas être correctement
branchée sur le système de la voiture ;
- la batterie pourrait être défectueuse ;- la tension de la batterie pourrait être
insuf sante ou, tout simplement, la prise de
réseau pourrait ne pas être sous tension.
1 - témoin d’erreur
2 - témoin de phase active : signal
3 - témoin de maintien : maintien
Après avoir connecté le dispositif de maintien
de la charge (sur le réseau et sur la prise de
la voiture) et avoir contrôlé que le réseau
d’alimentation est sous tension, si quelques
secondes après avoir branché le dispositif de
maintien de la charge, les témoins (2 ou 3)
de phase “Active” ou “Passive” ne s’éclairent
pas, contacter le Centre Agréé du Réseau
d’Assistance du Constructeur pour faire
contrôler l’état du système électrique de la
voiture.
1
2
3

210
8

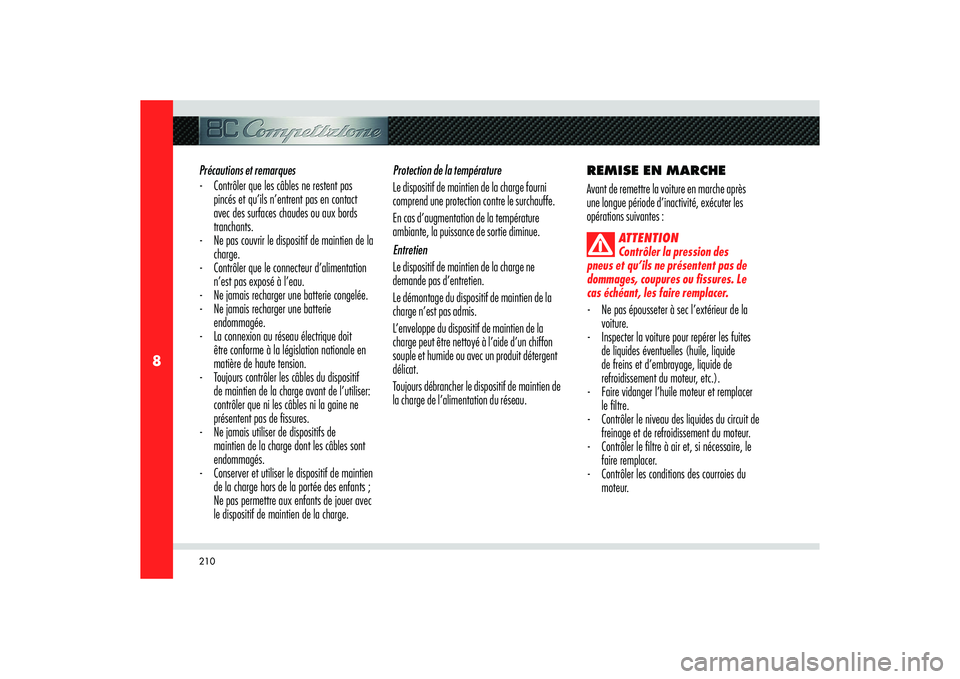

Précautions et remarques
- Contrôler que les câbles ne restent pas
pincés et qu’ils n’entrent pas en contact
avec des surfaces chaudes ou aux bords
tranchants.
- Ne pas couvrir le dispositif de maintien de la
charge.
- Contrôler que le connecteur d’alimentation
n’est pas exposé à l’eau.
- Ne jamais recharger une batterie congelée.
- Ne jamais recharger une batterie
endommagée.
- La connexion au réseau électrique doit
être conforme à la législation nationale en
matière de haute tension.
- Toujours contrôler les câbles du dispositif
de maintien de la charge avant de l’utiliser:
contrôler que ni les câbles ni la gaine ne
présentent pas de ssures.
- Ne jamais utiliser de dispositifs de
maintien de la charge dont les câbles sont
endommagés.
- Conserver et utiliser le dispositif de maintien
de la charge hors de la portée des enfants ;
Ne pas permettre aux enfants de jouer avec
le dispositif de maintien de la charge.Protection de la température
Le dispositif de maintien de la charge fourni
comprend une protection contre le surchauffe.
En cas d’augmentation de la température
ambiante, la puissance de sortie diminue.
Entretien
Le dispositif de maintien de la charge ne
demande pas d’entretien.
Le démontage du dispositif de maintien de la
charge n’est pas admis.
L’enveloppe du dispositif de maintien de la
charge peut être nettoyé à l’aide d’un chiffon
souple et humide ou avec un produit détergent
délicat.
Toujours débrancher le dispositif de maintien de
la charge de l’alimentation du réseau.REMISE EN MARCHE
Avant de remettre la voiture en marche après
une longue période d’inactivité, exécuter les
opérations suivantes :
ATTENTION
Contrôler la pression des
pneus et qu’ils ne présentent pas de
dommages, coupures ou fissures. Le
cas échéant, les faire remplacer.
- Ne pas épousseter à sec l’extérieur de la
voiture.
- Inspecter la voiture pour repérer les fuites
de liquides éventuelles (huile, liquide
de freins et d’embrayage, liquide de
refroidissement du moteur, etc.).
- Faire vidanger l’huile moteur et remplacer
le ltre.
- Contrôler le niveau des liquides du circuit de
freinage et de refroidissement du moteur.
- Contrôler le ltre à air et, si nécessaire, le
faire remplacer.
- Contrôler les conditions des courroies du
moteur.

211
8
ENTRETIEN

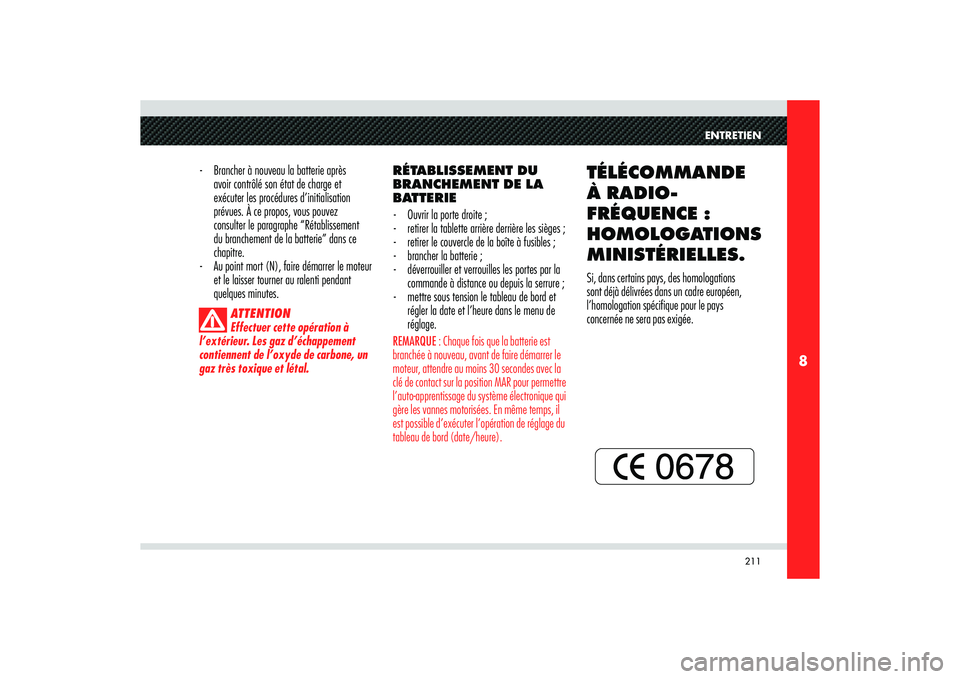

RÉTABLISSEMENT DU
BRANCHEMENT DE LA
BATTERIE
- Ouvrir la porte droite ;
- retirer la tablette arrière derrière les sièges ;
- retirer le couvercle de la boîte à fusibles ;
- brancher la batterie ;
- déverrouiller et verrouilles les portes par la
commande à distance ou depuis la serrure ;
- mettre sous tension le tableau de bord et
régler la date et l’heure dans le menu de
réglage.REMARQUE : Chaque fois que la batterie est
branchée à nouveau, avant de faire démarrer le
moteur, attendre au moins 30 secondes avec la
clé de contact sur la position MAR pour permettre
l’auto-apprentissage du système électronique qui
gère les vannes motorisées. En même temps, il
est possible d’exécuter l’opération de réglage du
tableau de bord (date/heure).
- Brancher à nouveau la batterie après
avoir contrôlé son état de charge et
exécuter les procédures d’initialisation
prévues. À ce propos, vous pouvez
consulter le paragraphe “Rétablissement
du branchement de la batterie” dans ce
chapitre.
- Au point mort (N), faire démarrer le moteur
et le laisser tourner au ralenti pendant
quelques minutes.
ATTENTION
Effectuer cette opération à
l’extérieur. Les gaz d’échappement
contiennent de l’oxyde de carbone, un
gaz très toxique et létal.
TÉLÉCOMMANDE
À RADIO-
FRÉQUENCE :
HOMOLOGATIONS
MINISTÉRIELLES. Si, dans certains pays, des homologations
sont déjà délivrées dans un cadre européen,
l’homologation spécifique pour le pays
concernée ne sera pas exigée.

212
8

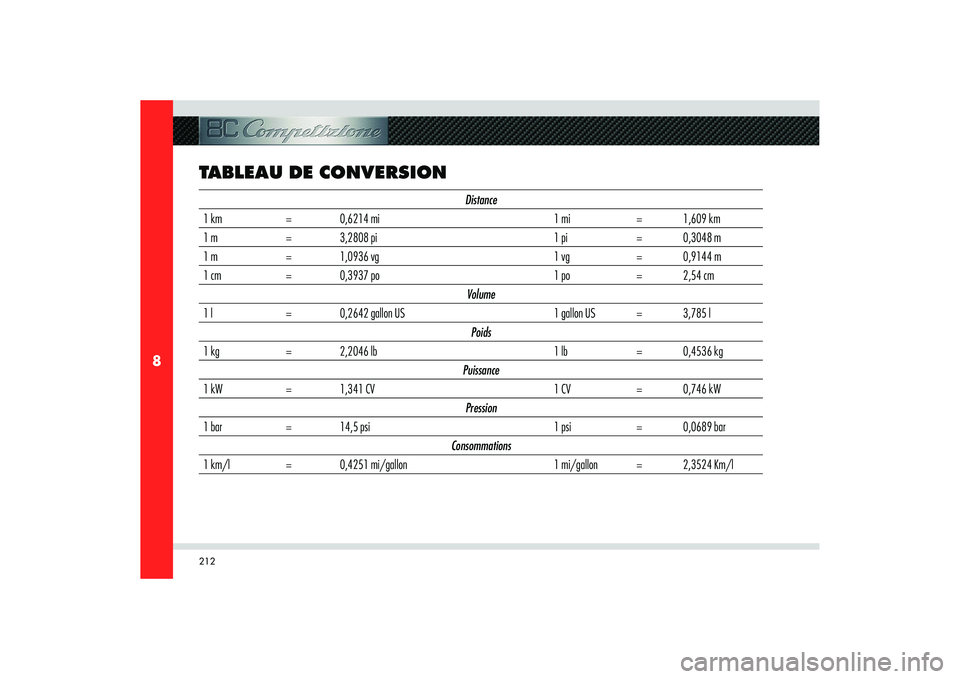

TABLEAU DE CONVERSION
Distance
1 km = 0,6214 mi 1 mi = 1,609 km
1 m = 3,2808 pi 1 pi = 0,3048 m
1 m = 1,0936 vg 1 vg = 0,9144 m
1 cm = 0,3937 po 1 po = 2,54 cm
Volume
1 l = 0,2642 gallon US 1 gallon US = 3,785 l
Poids
1 kg = 2,2046 lb 1 lb = 0,4536 kg
Puissance
1 kW = 1,341 CV 1 CV = 0,746 kW
Pression
1 bar = 14,5 psi 1 psi = 0,0689 bar
Consommations
1 km/l = 0,4251 mi/gallon 1 mi/gallon = 2,3524 Km/l

8

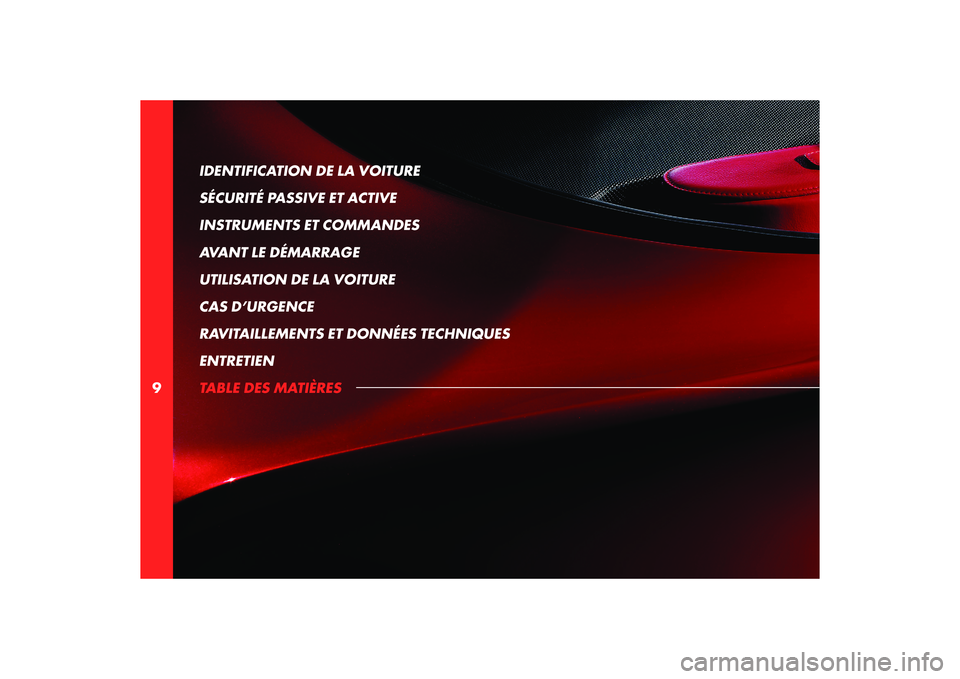

9IDENTIFICATION DE LA VOITURE
SÉCURITÉ PASSIVE ET ACTIVE
INSTRUMENTS ET COMMANDES
AVANT LE DÉMARRAGE
UTILISATION DE LA VOITURE
CAS D’URGENCE
RAVITAILLEMENTS ET DONNÉES TECHNIQUES
ENTRETIEN

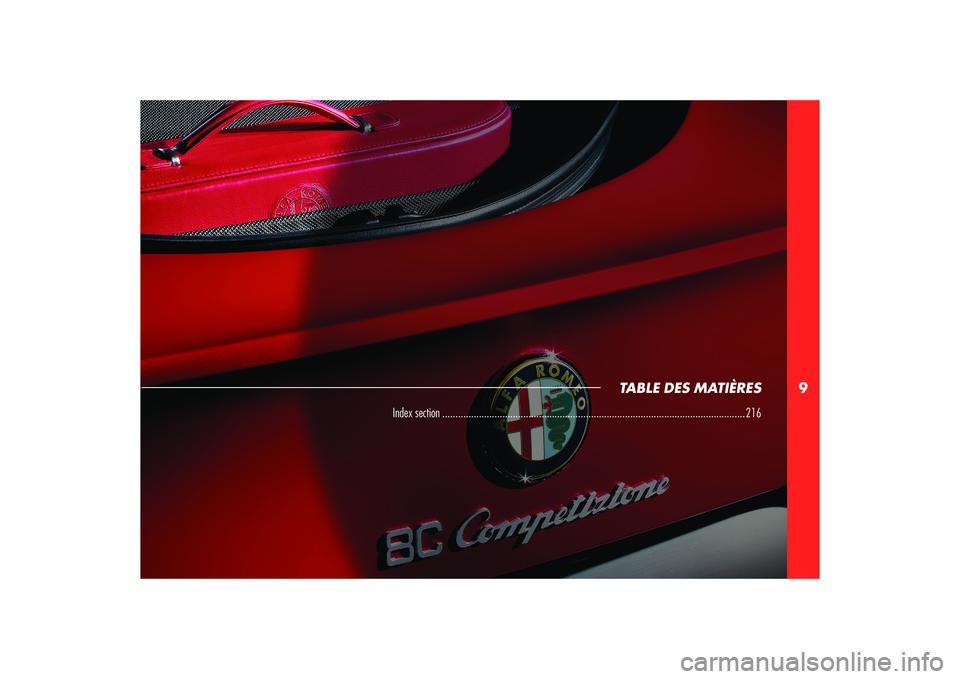

TABLE DES MATIÈRES

9
TABLE DES MATIÈRES

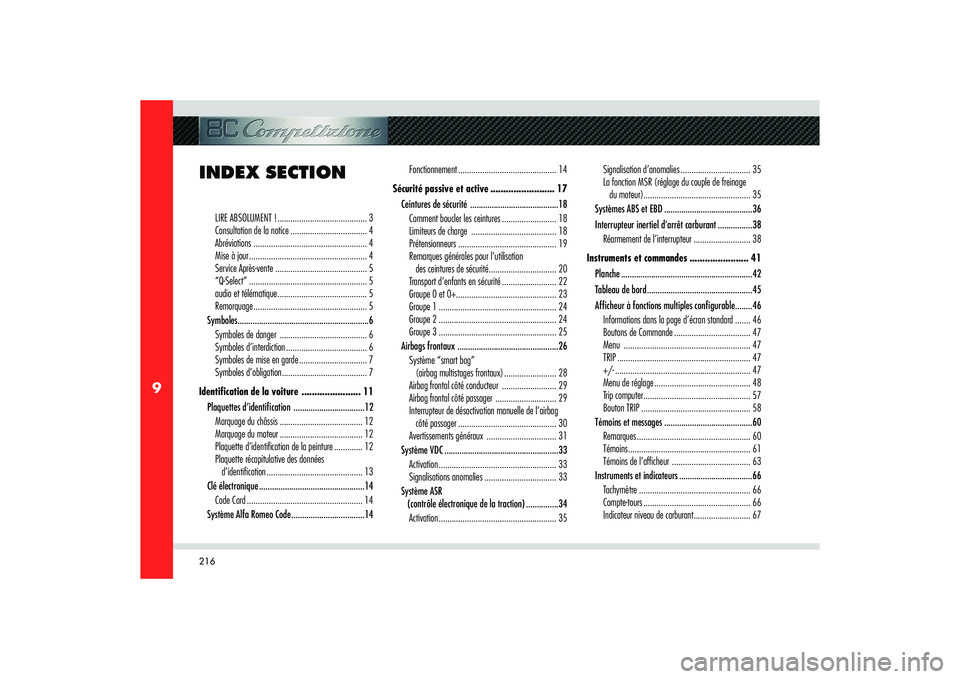

Index section .................................................................................................................... 216

216
9
LIRE ABSOLUMENT ! ......................................... 3
Consultation de la notice ................................... 4
Abréviations .................................................... 4
Mise à jour ...................................................... 4
Service Après-vente .......................................... 5
“Q-Select” ...................................................... 5
audio et télématique ......................................... 5
Remorquage .................................................... 5
Symboles .............................................................6
Symboles de danger ........................................ 6
Symboles d’interdiction ..................................... 6
Symboles de mise en garde ............................... 7
Symboles d’obligation ....................................... 7
Identifi cation de la voiture ....................... 11
Plaquettes d’identi cation .................................12
Marquage du châssis ...................................... 12
Marquage du moteur ...................................... 12
Plaquette d’identi cation de la peinture ............. 12
Plaquette récapitulative des données
d’identi cation ............................................ 13
Clé électronique .................................................14
Code Card ..................................................... 14
Système Alfa Romeo Code ..................................14Fonctionnement ............................................. 14
Sécurité passive et active ......................... 17
Ceintures de sécurité .........................................18
Comment boucler les ceintures ......................... 18
Limiteurs de charge ....................................... 18
Prétensionneurs ............................................. 19
Remarques générales pour l’utilisation
des ceintures de sécurité ............................... 20
Transport d’enfants en sécurité ......................... 22
Groupe 0 et 0+ .............................................. 23
Groupe 1 ...................................................... 24
Groupe 2 ...................................................... 24
Groupe 3 ...................................................... 25
Airbags frontaux ...............................................26
Système “smart bag”
(airbag multistages frontaux) ........................ 28
Airbag frontal côté conducteur ......................... 29
Airbag frontal côté passager ............................ 29
Interrupteur de désactivation manuelle de l’airbag
côté passager ............................................. 30
Avertissements généraux ................................ 31
Système VDC .....................................................33
Activation ...................................................... 33
Signalisations anomalies ................................. 33
Système ASR
(contrôle électronique de la traction) ...............34
Activation ...................................................... 35Signalisation d’anomalies ................................ 35
La fonction MSR (réglage du couple de freinage
du moteur) ................................................. 35
Systèmes ABS et EBD .........................................36
Interrupteur inertiel d’arrêt carburant ................38
Réarmement de l’interrupteur .......................... 38
Instruments et commandes ....................... 41
Planche .............................................................42
Tableau de bord .................................................45
Af cheur à fonctions multiples con gurable ........46
Informations dans la page d’écran standard ....... 46
Boutons de Commande ................................... 47
Menu .......................................................... 47
TRIP ............................................................. 47
+/- .............................................................. 47
Menu de réglage ............................................ 48
Trip computer ................................................. 57
Bouton TRIP .................................................. 58
Témoins et messages .........................................60
Remarques .................................................... 60
Témoins ........................................................ 61
Témoins de l’af cheur .................................... 63
Instruments et indicateurs ..................................66
Tachymètre ................................................... 66
Compte-tours ................................................. 66
Indicateur niveau de carburant .......................... 67
INDEX SECTION

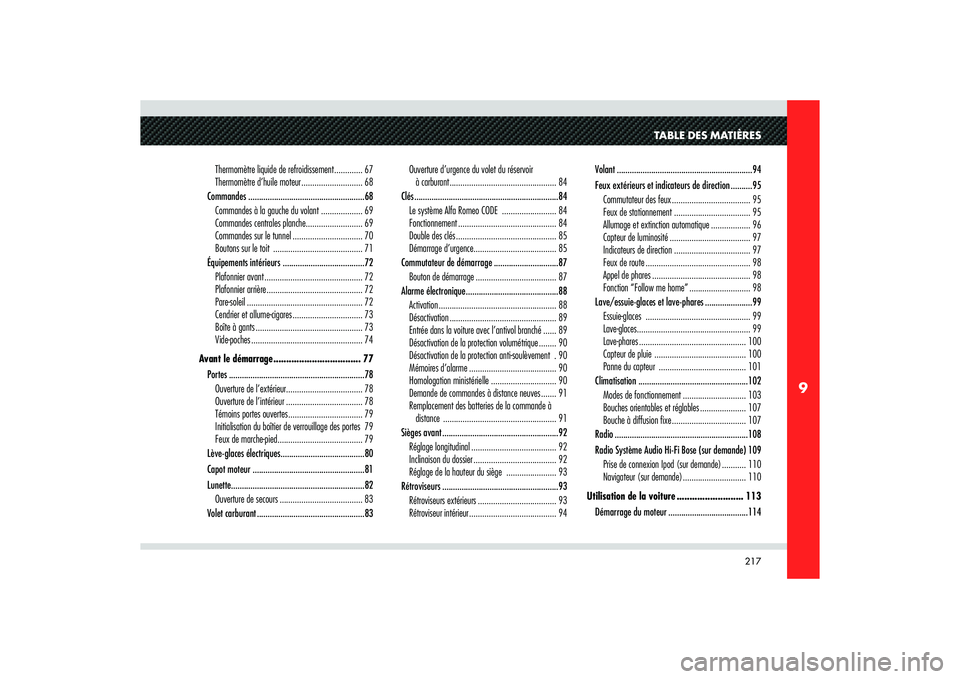

217
9
TABLE DES MATIÈRES
Thermomètre liquide de refroidissement ............. 67
Thermomètre d’huile moteur ............................ 68
Commandes ......................................................68
Commandes à la gauche du volant ................... 69
Commandes centrales planche .......................... 69
Commandes sur le tunnel ................................ 70
Boutons sur le toit ......................................... 71
Équipements intérieurs ......................................72
Plafonnier avant ............................................. 72
Plafonnier arrière ............................................ 72
Pare-soleil ..................................................... 72
Cendrier et allume-cigares ................................ 73
Boîte à gants ................................................. 73
Vide-poches ................................................... 74
Avant le démarrage .................................. 77
Portes ...............................................................78
Ouverture de l’extérieur ................................... 78
Ouverture de l’intérieur ................................... 78
Témoins portes ouvertes .................................. 79
Initialisation du boîtier de verrouillage des portes 79
Feux de marche-pied ....................................... 79
Lève-glaces électriques .......................................80
Capot moteur ....................................................81
Lunette ..............................................................82
Ouverture de secours ...................................... 83
Volet carburant ..................................................83Ouverture d’urgence du volet du réservoir
à carburant ................................................. 84
Clés ...................................................................84
Le système Alfa Romeo CODE ......................... 84
Fonctionnement ............................................. 84
Double des clés .............................................. 85
Démarrage d’urgence ...................................... 85
Commutateur de démarrage ..............................87
Bouton de démarrage ..................................... 87
Alarme électronique ...........................................88
Activation ...................................................... 88
Désactivation ................................................. 89
Entrée dans la voiture avec l’antivol branché ...... 89
Désactivation de la protection volumétrique ........ 90
Désactivation de la protection anti-soulèvement . 90
Mémoires d’alarme ........................................ 90
Homologation ministérielle .............................. 90
Demande de commandes à distance neuves ....... 91
Remplacement des batteries de la commande à
distance .................................................... 91
Sièges avant ......................................................92
Réglage longitudinal ....................................... 92
Inclinaison du dossier ...................................... 92
Réglage de la hauteur du siège ....................... 93
Rétroviseurs ......................................................93
Rétroviseurs extérieurs .................................... 93
Rétroviseur intérieur ........................................ 94Volant ...............................................................94
Feux extérieurs et indicateurs de direction ..........95
Commutateur des feux .................................... 95
Feux de stationnement ................................... 95
Allumage et extinction automatique .................. 96
Capteur de luminosité ..................................... 97
Indicateurs de direction ................................... 97
Feux de route ................................................ 98
Appel de phares ............................................. 98
Fonction “Follow me home” ............................ 98
Lave/essuie-glaces et lave-phares ......................99
Essuie-glaces ................................................ 99
Lave-glaces .................................................... 99
Lave-phares ................................................. 100
Capteur de pluie .......................................... 100
Panne du capteur ........................................ 101
Climatisation ...................................................102
Modes de fonctionnement ............................. 103
Bouches orientables et réglables ..................... 107
Bouche à diffusion xe .................................. 107
Radio ..............................................................108
Radio Système Audio Hi-Fi Bose (sur demande) 109
Prise de connexion Ipod (sur demande) ........... 110
Navigateur (sur demande) ............................. 110
Utilisation de la voiture .......................... 113
Démarrage du moteur .....................................114

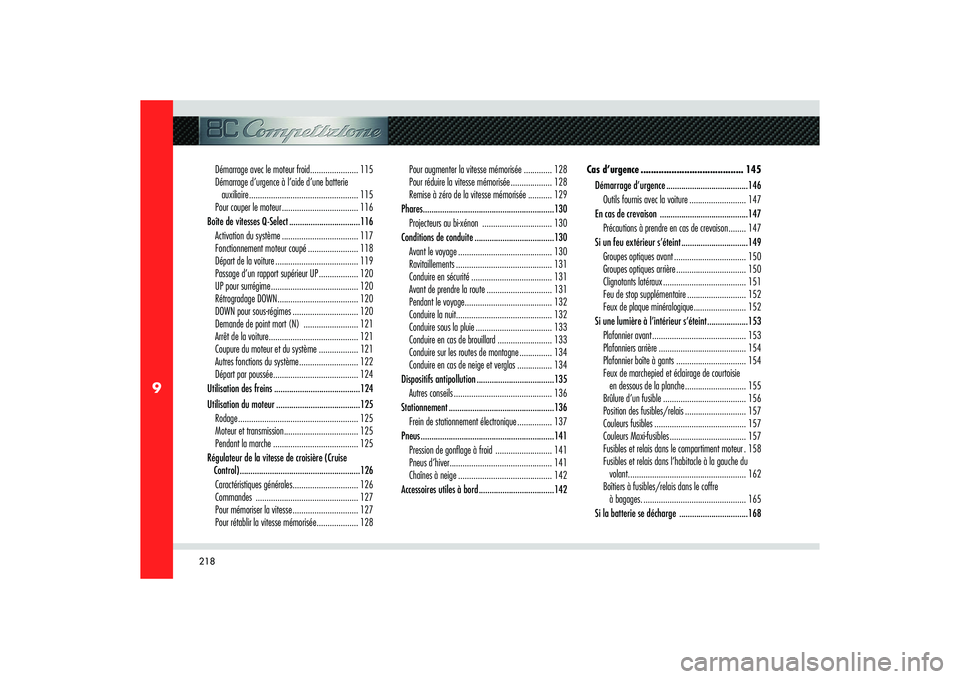

218
9
Démarrage avec le moteur froid ...................... 115
Démarrage d’urgence à l’aide d’une batterie
auxiliaire .................................................. 115
Pour couper le moteur ................................... 116
Boîte de vitesses Q-Select .................................116
Activation du système ................................... 117
Fonctionnement moteur coupé ....................... 118
Départ de la voiture ...................................... 119
Passage d’un rapport supérieur UP .................. 120
UP pour surrégime ........................................ 120
Rétrogradage DOWN ..................................... 120
DOWN pour sous-régimes .............................. 120
Demande de point mort (N) ......................... 121
Arrêt de la voiture ......................................... 121
Coupure du moteur et du système .................. 121
Autres fonctions du système ........................... 122
Départ par poussée ....................................... 124
Utilisation des freins ........................................124
Utilisation du moteur .......................................125
Rodage ....................................................... 125
Moteur et transmission .................................. 125
Pendant la marche ....................................... 125
Régulateur de la vitesse de croisière (Cruise
Control) ........................................................126
Caractéristiques générales .............................. 126
Commandes ............................................... 127
Pour mémoriser la vitesse .............................. 127
Pour rétablir la vitesse mémorisée ................... 128Pour augmenter la vitesse mémorisée ............. 128
Pour réduire la vitesse mémorisée ................... 128
Remise à zéro de la vitesse mémorisée ........... 129
Phares .............................................................130
Projecteurs au bi-xénon ................................ 130
Conditions de conduite .....................................130
Avant le voyage ........................................... 130
Ravitaillements ............................................ 131
Conduire en sécurité ..................................... 131
Avant de prendre la route .............................. 131
Pendant le voyage ........................................ 132
Conduire la nuit ............................................ 132
Conduire sous la pluie ................................... 133
Conduire en cas de brouillard ......................... 133
Conduire sur les routes de montagne ............... 134
Conduire en cas de neige et verglas ................ 134
Dispositifs antipollution ....................................135
Autres conseils ............................................. 136
Stationnement .................................................136
Frein de stationnement électronique ................ 137
Pneus ..............................................................141
Pression de gon age à froid .......................... 141
Pneus d’hiver ............................................... 141
Chaînes à neige ........................................... 142
Accessoires utiles à bord ...................................142Cas d’urgence ........................................ 145
Démarrage d’urgence ......................................146
Outils fournis avec la voiture .......................... 147
En cas de crevaison .........................................147
Précautions à prendre en cas de crevaison ........ 147
Si un feu extérieur s’éteint ...............................149
Groupes optiques avant ................................. 150
Groupes optiques arrière ................................ 150
Clignotants latéraux ...................................... 151
Feu de stop supplémentaire ........................... 152
Feux de plaque minéralogique ........................ 152
Si une lumière à l’intérieur s’éteint ...................153
Plafonnier avant ........................................... 153
Plafonniers arrière ........................................ 154
Plafonnier boîte à gants ................................ 154
Feux de marchepied et éclairage de courtoisie
en dessous de la planche ............................ 155
Brûlure d’un fusible ...................................... 156
Position des fusibles/relais ............................ 157
Couleurs fusibles .......................................... 157
Couleurs Maxi-fusibles ................................... 157
Fusibles et relais dans le compartiment moteur . 158
Fusibles et relais dans l’habitacle à la gauche du
volant. ..................................................... 162
Boîtiers à fusibles/relais dans le coffre
à bagages. ............................................... 165
Si la batterie se décharge ................................168
