Alfa Romeo 8C 2008 Notice d'entretien (in French)

179
7

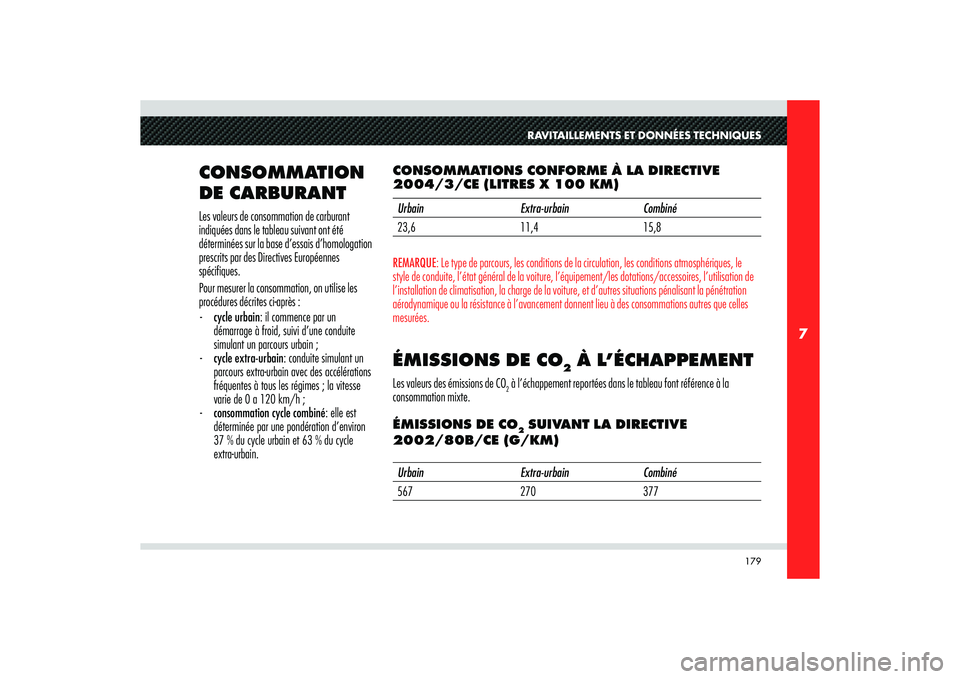

RAVITAILLEMENTS ET DONNÉES TECHNIQUES
CONSOMMATION
DE CARBURANTLes valeurs de consommation de carburant
indiquées dans le tableau suivant ont été
déterminées sur la base d’essais d’homologation
prescrits par des Directives Européennes
spécifiques.
Pour mesurer la consommation, on utilise les
procédures décrites ci-après :
- cycle urbain: il commence par un
démarrage à froid, suivi d’une conduite
simulant un parcours urbain ;
- cycle extra-urbain: conduite simulant un
parcours extra-urbain avec des accélérations
fréquentes à tous les régimes ; la vitesse
varie de 0 a 120 km/h ;
- consommation cycle combiné: elle est
déterminée par une pondération d’environ
37 % du cycle urbain et 63 % du cycle
extra-urbain.CONSOMMATIONS CONFORME À LA DIRECTIVE
2004/3/CE (LITRES X 100 KM)
Urbain Extra-urbain Combiné
23,6 11,4 15,8REMARQUE: Le type de parcours, les conditions de la circulation, les conditions atmosphériques, le
style de conduite, l’état général de la voiture, l’équipement/les dotations/accessoires, l’utilisation de
l’installation de climatisation, la charge de la voiture, et d’autres situations pénalisant la pénétration
aérodynamique ou la résistance à l’avancement donnent lieu à des consommations autres que celles
mesurées.ÉMISSIONS DE CO
2 À L’ÉCHAPPEMENT
Les valeurs des émissions de CO
2 à l’échappement reportées dans le tableau font référence à la
consommation mixte.
ÉMISSIONS DE CO2 SUIVANT LA DIRECTIVE
2002/80B/CE (G/KM)
Urbain Extra-urbain Combiné
567 270 377

180
7

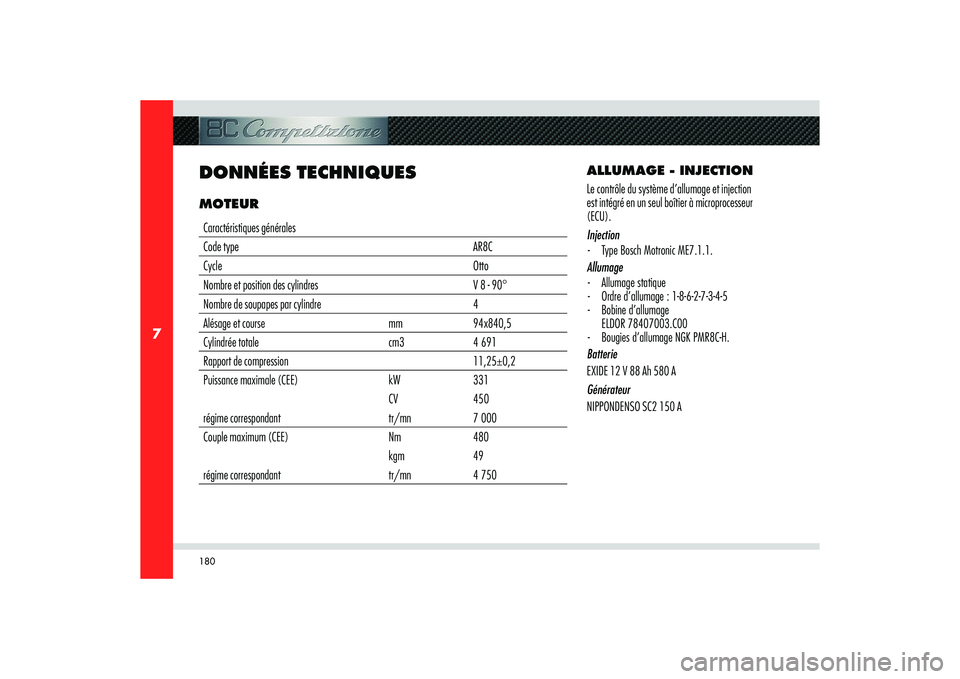

DONNÉES TECHNIQUESMOTEURCaractéristiques générales
Code type AR8C
Cycle Otto
Nombre et position des cylindres V 8 - 90°
Nombre de soupapes par cylindre 4
Alésage et course mm 94x840,5
Cylindrée totale cm3 4 691
Rapport de compression 11,25±0,2
Puissance maximale (CEE) kW 331
CV 450
régime correspondant tr/mn 7 000
Couple maximum (CEE) Nm 480
kgm 49
régime correspondant tr/mn 4 750ALLUMAGE - INJECTION
Le contrôle du système d’allumage et injection
est intégré en un seul boîtier à microprocesseur
(ECU).
Injection
- Type Bosch Motronic ME7.1.1.
Allumage
- Allumage statique
- Ordre d’allumage : 1-8-6-2-7-3-4-5
- Bobine d’allumage
ELDOR 78407003.C00
- Bougies d’allumage NGK PMR8C-H.
Batterie
EXIDE 12 V 88 Ah 580 A
Générateur
NIPPONDENSO SC2 150 A

181
7
RAVITAILLEMENTS ET DONNÉES TECHNIQUES

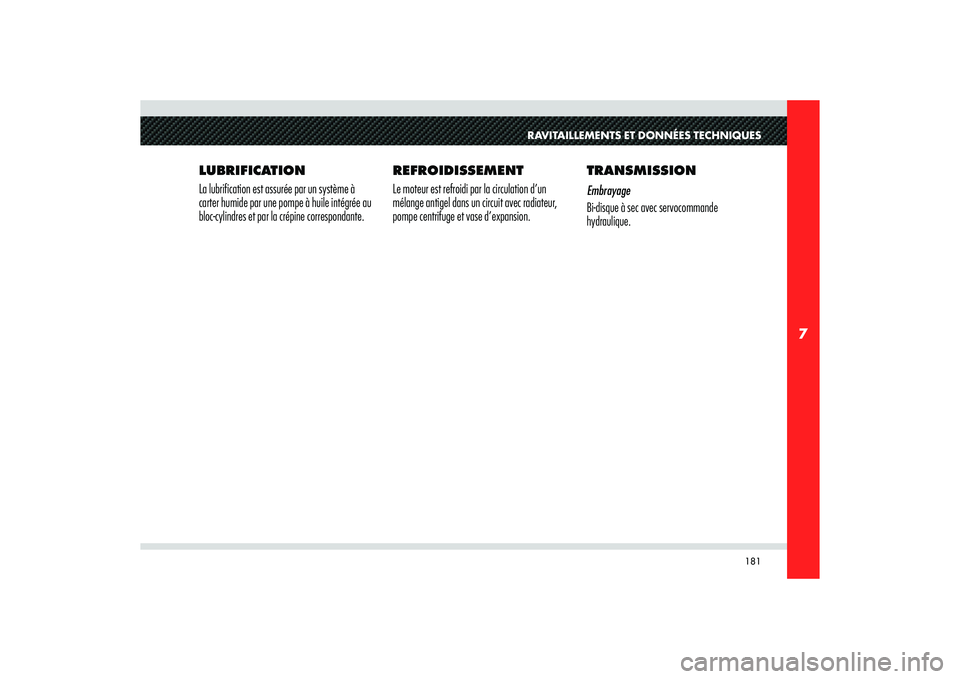

LUBRIFICATION
La lubrification est assurée par un système à
carter humide par une pompe à huile intégrée au
bloc-cylindres et par la crépine correspondante.TRANSMISSION
Embrayage
Bi-disque à sec avec servocommande
hydraulique. REFROIDISSEMENT
Le moteur est refroidi par la circulation d’un
mélange antigel dans un circuit avec radiateur,
pompe centrifuge et vase d’expansion.

182
7

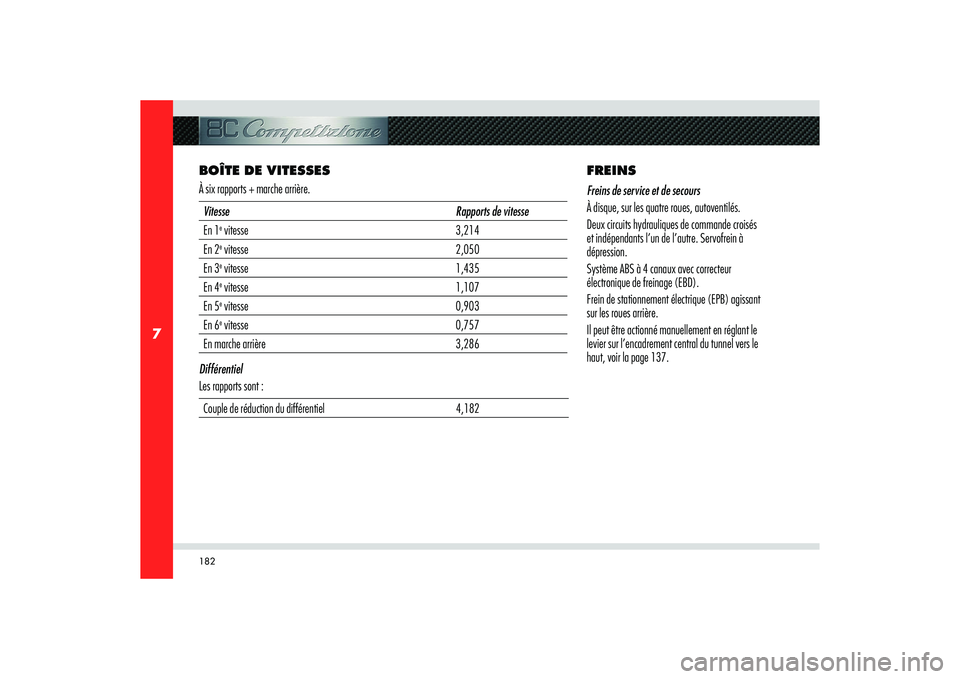

BOÎTE DE VITESSES
À six rapports + marche arrière.Vitesse Rapports de vitesse
En 1
e vitesse 3,214
En 2e vitesse 2,050
En 3e vitesse 1,435
En 4e vitesse 1,107
En 5e vitesse 0,903
En 6e vitesse 0,757
En marche arrière 3,286
Différentiel
Les rapports sont :
Couple de réduction du différentiel 4,182FREINS
Freins de service et de secours
À disque, sur les quatre roues, autoventilés.
Deux circuits hydrauliques de commande croisés
et indépendants l’un de l’autre. Servofrein à
dépression.
Système ABS à 4 canaux avec correcteur
électronique de freinage (EBD).
Frein de stationnement électrique (EPB) agissant
sur les roues arrière.
Il peut être actionné manuellement en réglant le
levier sur l’encadrement central du tunnel vers le
haut, voir la page 137.

183
7
RAVITAILLEMENTS ET DONNÉES TECHNIQUES

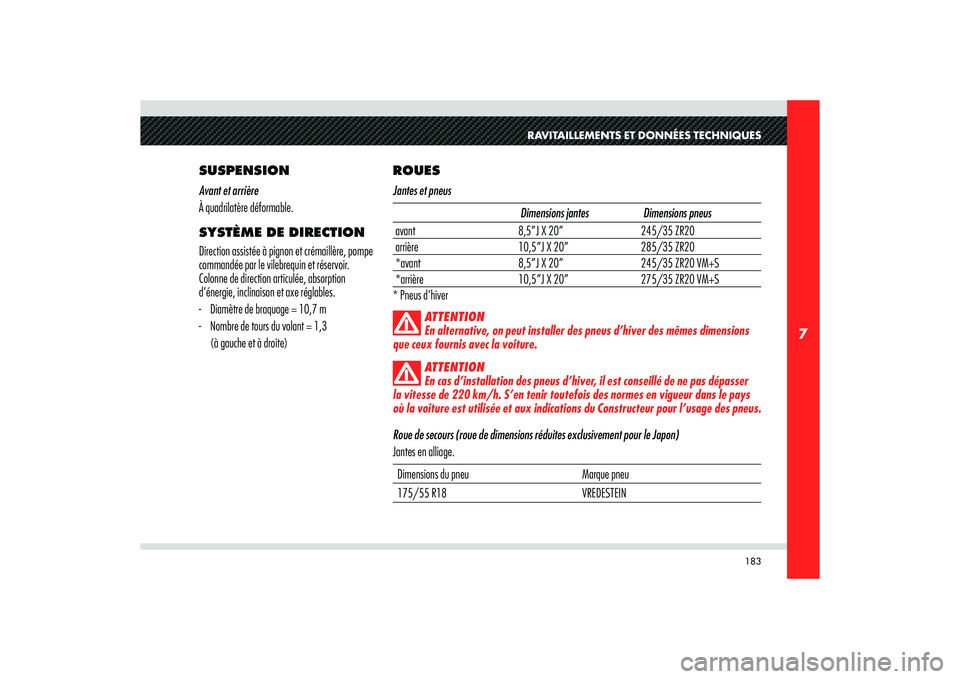

SUSPENSION
Avant et arrière
À quadrilatère déformable.
SYSTÈME DE DIRECTION
Direction assistée à pignon et crémaillère, pompe
commandée par le vilebrequin et réservoir.
Colonne de direction articulée, absorption
d’énergie, inclinaison et axe réglables.
- Diamètre de braquage = 10,7 m
- Nombre de tours du volant = 1,3
(à gauche et à droite)ROUES
Jantes et pneus
Dimensions jantes Dimensions pneus
avant 8,5”J X 20” 245/35 ZR20
arrière 10,5”J X 20” 285/35 ZR20
*avant 8,5”J X 20” 245/35 ZR20 VM+S
*arrière 10,5”J X 20” 275/35 ZR20 VM+S
* Pneus d’hiver
ATTENTION
En alternative, on peut installer des pneus d’hiver des mêmes dimensions
que ceux fournis avec la voiture.
ATTENTION
En cas d’installation des pneus d’hiver, il est conseillé de ne pas dépasser
la vitesse de 220 km/h. S’en tenir toutefois des normes en vigueur dans le pays
où la voiture est utilisée et aux indications du Constructeur pour l’usage des pneus.
Roue de secours (roue de dimensions réduites exclusivement pour le Japon)
Jantes en alliage.Dimensions du pneu Marque pneu
175/55 R18 VREDESTEIN

184
7

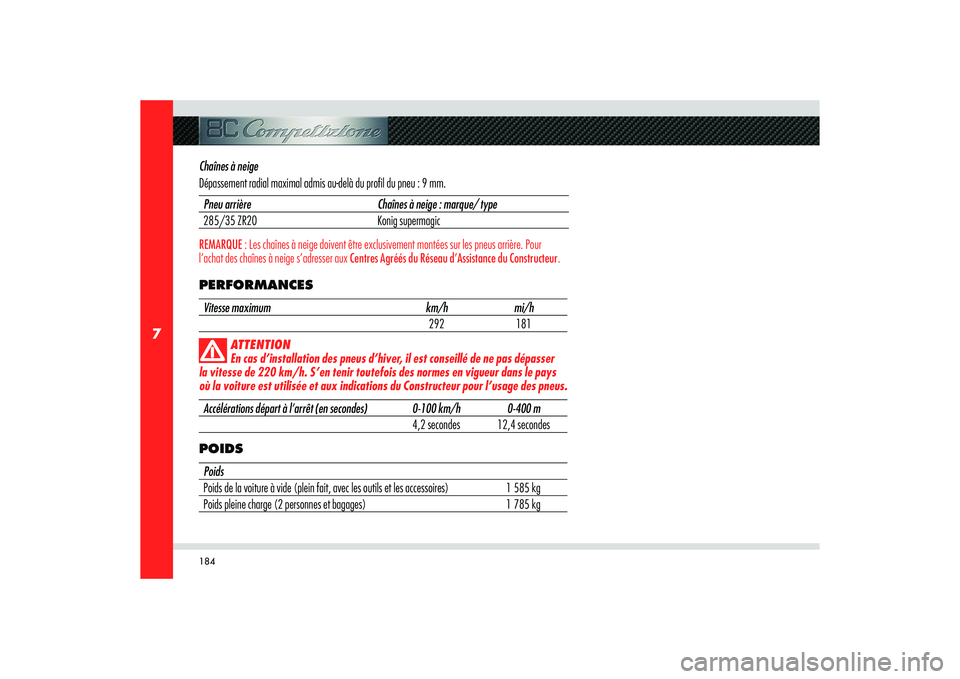

Chaînes à neige
Dépassement radial maximal admis au-delà du profil du pneu : 9 mm.Pneu arrière Chaînes à neige : marque/ type
285/35 ZR20 Konig supermagicREMARQUE : Les chaînes à neige doivent être exclusivement montées sur les pneus arrière. Pour
l’achat des chaînes à neige s’adresser aux Centres Agréés du Réseau d’Assistance du Constructeur.PERFORMANCESVitesse maximum km/h mi/h
292 181
ATTENTION
En cas d’installation des pneus d’hiver, il est conseillé de ne pas dépasser
la vitesse de 220 km/h. S’en tenir toutefois des normes en vigueur dans le pays
où la voiture est utilisée et aux indications du Constructeur pour l’usage des pneus.
Accélérations départ à l’arrêt (en secondes) 0-100 km/h 0-400 m
4,2 secondes 12,4 secondes
POIDS
Poids
Poids de la voiture à vide (plein fait, avec les outils et les accessoires) 1 585 kg
Poids pleine charge (2 personnes et bagages) 1 785 kg

185
7

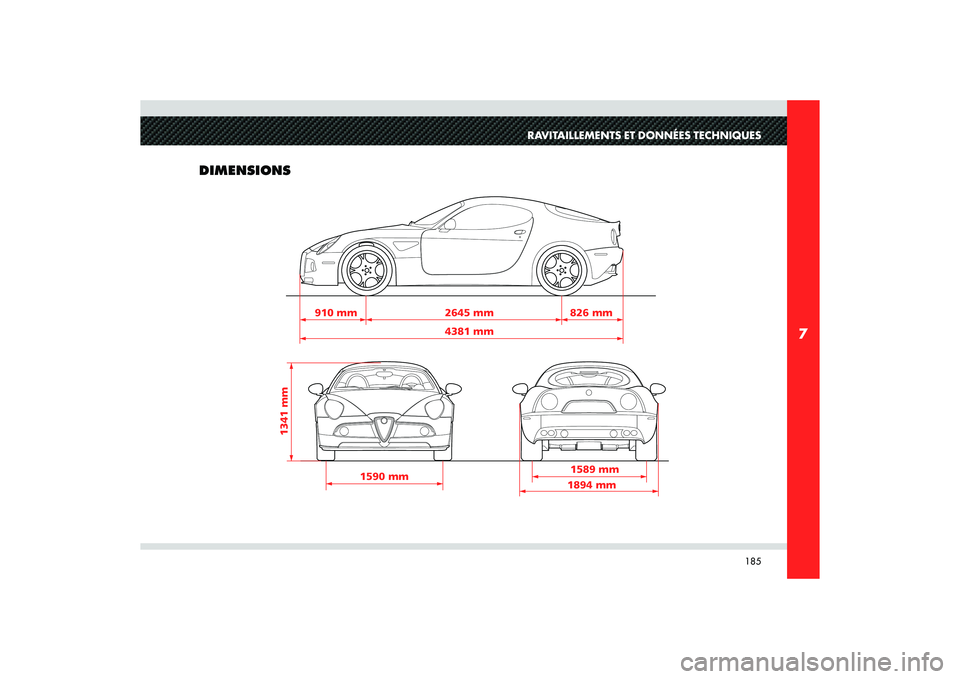

910 mm 2645 mm
4381 mm826 mm
1590 mm
1341 mm
1589 mm
1894 mm
RAVITAILLEMENTS ET DONNÉES TECHNIQUES
DIMENSIONS

186
7
PRESSION DES PNEUSPression de gonflage des pneus à froid (bar).
Dimensions jantes Dimensions pneus Pression de gon age à
froid (bar)
avant 8,5”J X 20” 245/35 ZR20 2,2
arrière 10,5”J X 20” 285/35 ZR20 2,2
*avant 8,5”J X 20” 245/35 ZR20 VM+S 2,2
*arrière 10,5”J X 20” 275/35 ZR20 VM+S 2,2
* Pneus d’hiver
ATTENTION
En alternative, on peut installer des pneus d’hiver des mêmes dimensions
que ceux fournis avec la voiture.
ATTENTION
En cas d’installation des pneus d’hiver, il est conseillé de ne pas dépasser la
vitesse de 220 km/h. S’en tenir toutefois aux normes en vigueur dans le pays où
la voiture est utilisée et aux indications fournies par le Constructeur des pneus.

7

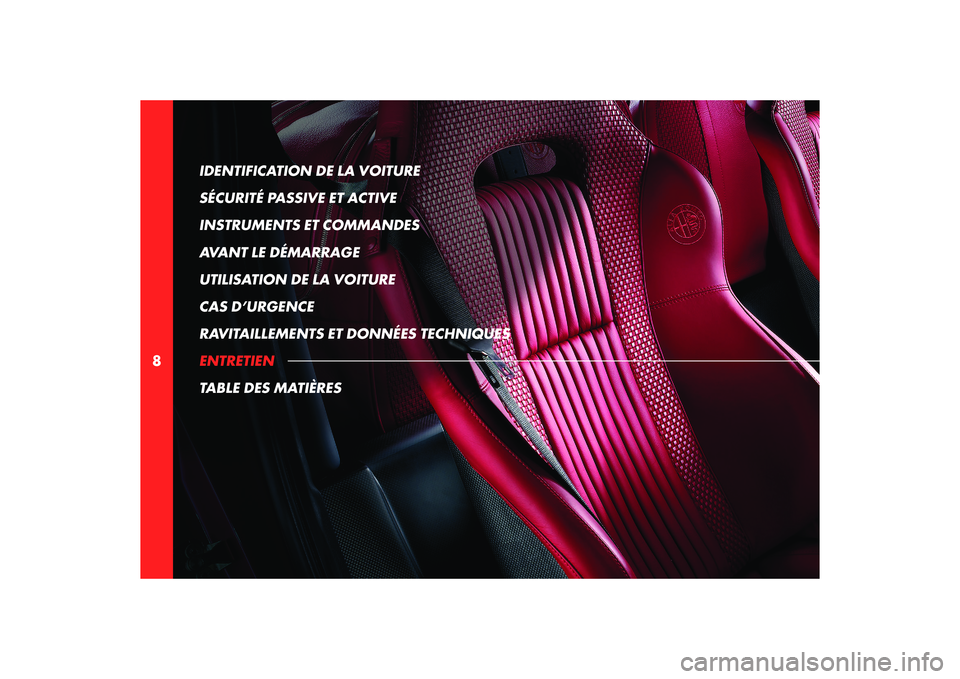

8IDENTIFICATION DE LA VOITURE
