Alfa Romeo Brera/Spider 2006 Notice d'entretien (in French)
Manufacturer: ALFA ROMEO, Model Year: 2006, Model line: Brera/Spider, Model: Alfa Romeo Brera/Spider 2006Pages: 267, PDF Size: 7.23 MB
Page 111 of 267

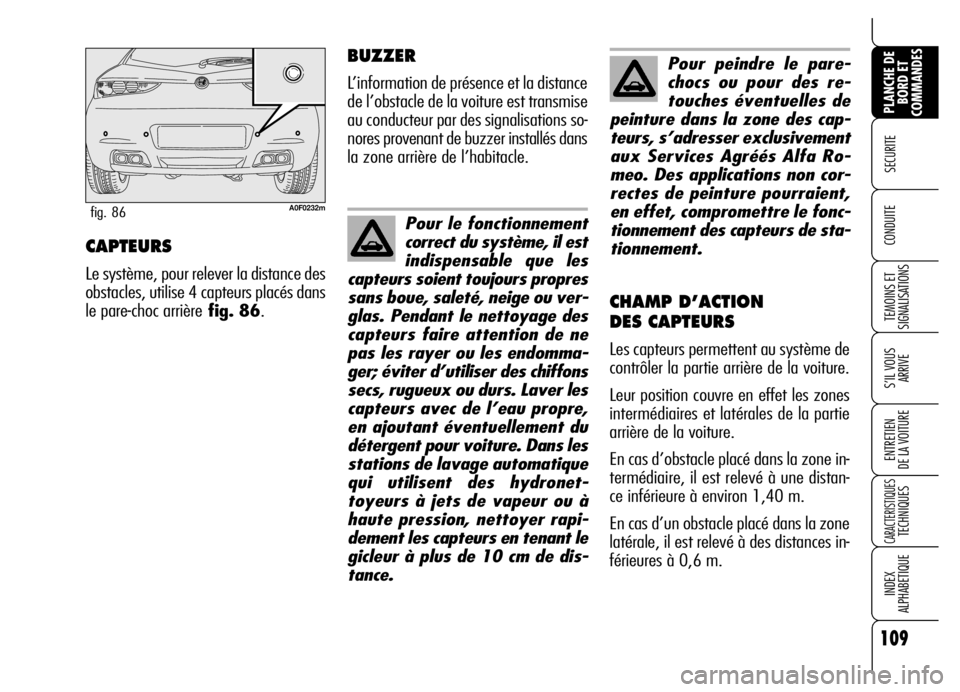

109
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE CAPTEURS
Le système, pour relever la distance des
obstacles, utilise 4 capteurs placés dans
le pare-choc arrièrefig. 86.
A0F0232mfig. 86
BUZZER
L’information de présence et la distance
de l’obstacle de la voiture est transmise
au conducteur par des signalisations so-
nores provenant de buzzer installés dans
la zone arrière de l’habitacle.
CHAMP D’ACTION
DES CAPTEURS
Les capteurs permettent au système de
contrôler la partie arrière de la voiture.
Leur position couvre en effet les zones
intermédiaires et latérales de la partie
arrière de la voiture.
En cas d’obstacle placé dans la zone in-
termédiaire, il est relevé à une distan-
ce inférieure à environ 1,40 m.
En cas d’un obstacle placé dans la zone
latérale, il est relevé à des distances in-
férieures à 0,6 m.
Pour le fonctionnement
correct du système, il est
indispensable que les
capteurs soient toujours propres
sans boue, saleté, neige ou ver-
glas. Pendant le nettoyage des
capteurs faire attention de ne
pas les rayer ou les endomma-
ger; éviter d’utiliser des chiffons
secs, rugueux ou durs. Laver les
capteurs avec de l’eau propre,
en ajoutant éventuellement du
détergent pour voiture. Dans les
stations de lavage automatique
qui utilisent des hydronet-
toyeurs à jets de vapeur ou à
haute pression, nettoyer rapi-
dement les capteurs en tenant le
gicleur à plus de 10 cm de dis-
tance.
Pour peindre le pare-
chocs ou pour des re-
touches éventuelles de
peinture dans la zone des cap-
teurs, s’adresser exclusivement
aux Services Agréés Alfa Ro-
meo. Des applications non cor-
rectes de peinture pourraient,
en effet, compromettre le fonc-
tionnement des capteurs de sta-
tionnement.
Page 112 of 267

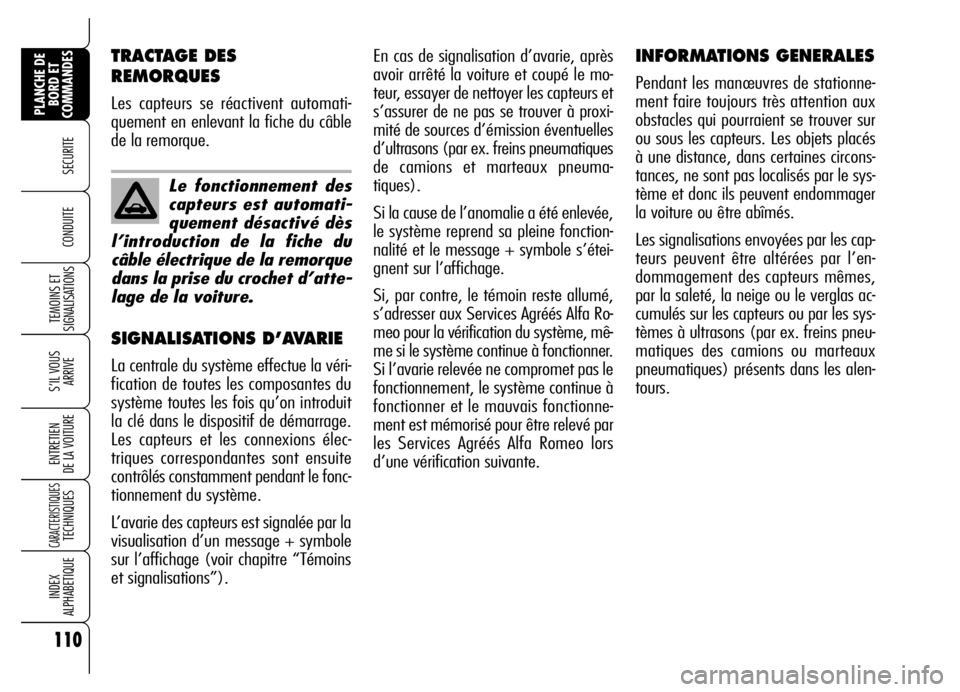

110
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
En cas de signalisation d’avarie, après
avoir arrêté la voiture et coupé le mo-
teur, essayer de nettoyer les capteurs et
s’assurer de ne pas se trouver à proxi-
mité de sources d’émission éventuelles
d’ultrasons (par ex. freins pneumatiques
de camions et marteaux pneuma-
tiques).
Si la cause de l’anomalie a été enlevée,
le système reprend sa pleine fonction-
nalité et le message + symbole s’étei-
gnent sur l’affichage.
Si, par contre, le témoin reste allumé,
s’adresser aux Services Agréés Alfa Ro-
meo pour la vérification du système, mê-
me si le système continue à fonctionner.
Si l’avarie relevée ne compromet pas le
fonctionnement, le système continue à
fonctionner et le mauvais fonctionne-
ment est mémorisé pour être relevé par
les Services Agréés Alfa Romeo lors
d’une vérification suivante.INFORMATIONS GENERALES
Pendant les manœuvres de stationne-
ment faire toujours très attention aux
obstacles qui pourraient se trouver sur
ou sous les capteurs. Les objets placés
à une distance, dans certaines circons-
tances, ne sont pas localisés par le sys-
tème et donc ils peuvent endommager
la voiture ou être abîmés.
Les signalisations envoyées par les cap-
teurs peuvent être altérées par l’en-
dommagement des capteurs mêmes,
par la saleté, la neige ou le verglas ac-
cumulés sur les capteurs ou par les sys-
tèmes à ultrasons (par ex. freins pneu-
matiques des camions ou marteaux
pneumatiques) présents dans les alen-
tours.
TRACTAGE DES
REMORQUES
Les capteurs se réactivent automati-
quement en enlevant la fiche du câble
de la remorque.
SIGNALISATIONS D’AVARIE
La centrale du système effectue la véri-
fication de toutes les composantes du
système toutes les fois qu’on introduit
la clé dans le dispositif de démarrage.
Les capteurs et les connexions élec-
triques correspondantes sont ensuite
contrôlés constamment pendant le fonc-
tionnement du système.
L’avarie des capteurs est signalée par la
visualisation d’un message + symbole
sur l’affichage (voir chapitre “Témoins
et signalisations”).
Le fonctionnement des
capteurs est automati-
quement désactivé dès
l’introduction de la fiche du
câble électrique de la remorque
dans la prise du crochet d’atte-
lage de la voiture.
Page 113 of 267

111
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

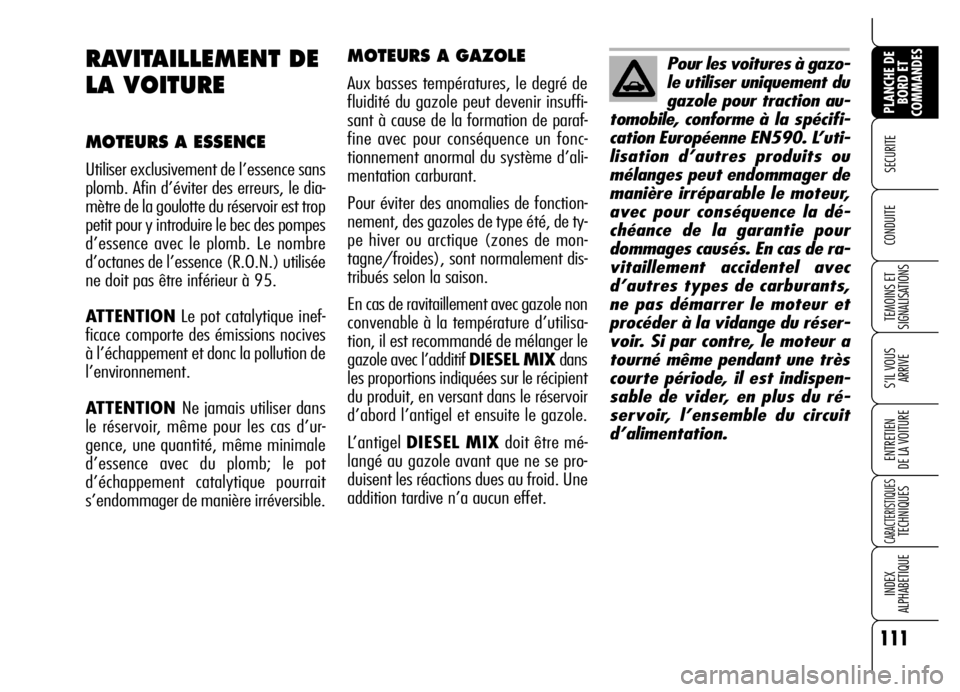

MOTEURS A GAZOLE
Aux basses températures, le degré de
fluidité du gazole peut devenir insuffi-
sant à cause de la formation de paraf-
fine avec pour conséquence un fonc-
tionnement anormal du système d’ali-
mentation carburant.
Pour éviter des anomalies de fonction-
nement, des gazoles de type été, de ty-
pe hiver ou arctique (zones de mon-
tagne/froides), sont normalement dis-
tribués selon la saison.
En cas de ravitaillement avec gazole non
convenable à la température d’utilisa-
tion, il est recommandé de mélanger le
gazole avec l’additif DIESEL MIXdans
les proportions indiquées sur le récipient
du produit, en versant dans le réservoir
d’abord l’antigel et ensuite le gazole.
L’antigel DIESEL MIXdoit être mé-
langé au gazole avant que ne se pro-
duisent les réactions dues au froid. Une
addition tardive n’a aucun effet.
RAVITAILLEMENT DE
LA VOITURE
MOTEURS A ESSENCE
Utiliser exclusivement de l’essence sans
plomb. Afin d’éviter des erreurs, le dia-
mètre de la goulotte du réservoir est trop
petit pour y introduire le bec des pompes
d’essence avec le plomb. Le nombre
d’octanes de l’essence (R.O.N.) utilisée
ne doit pas être inférieur à 95.
ATTENTIONLe pot catalytique inef-
ficace comporte des émissions nocives
à l’échappement et donc la pollution de
l’environnement.
ATTENTION Ne jamais utiliser dans
le réservoir, même pour les cas d’ur-
gence, une quantité, même minimale
d’essence avec du plomb; le pot
d’échappement catalytique pourrait
s’endommager de manière irréversible.
Pour les voitures à gazo-
le utiliser uniquement du
gazole pour traction au-
tomobile, conforme à la spécifi-
cation Européenne EN590. L’uti-
lisation d’autres produits ou
mélanges peut endommager de
manière irréparable le moteur,
avec pour conséquence la dé-
chéance de la garantie pour
dommages causés. En cas de ra-
vitaillement accidentel avec
d’autres types de carburants,
ne pas démarrer le moteur et
procéder à la vidange du réser-
voir. Si par contre, le moteur a
tourné même pendant une très
courte période, il est indispen-
sable de vider, en plus du ré-
servoir, l’ensemble du circuit
d’alimentation.
Page 114 of 267

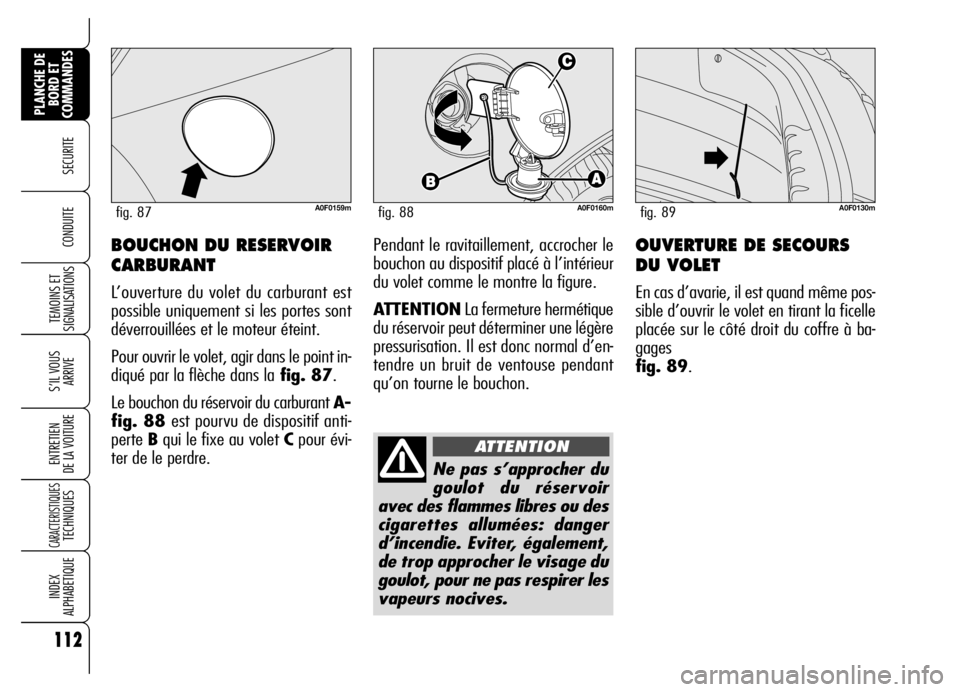

112
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE OUVERTURE DE SECOURS
DU VOLET
En cas d’avarie, il est quand même pos-
sible d’ouvrir le volet en tirant la ficelle
placée sur le côté droit du coffre à ba-
gages
fig. 89.
A0F0130mfig. 89
BOUCHON DU RESERVOIR
CARBURANT
L’ouverture du volet du carburant est
possible uniquement si les portes sont
déverrouillées et le moteur éteint.
Pour ouvrir le volet, agir dans le point in-
diqué par la flèche dans lafig. 87.
Le bouchon du réservoir du carburant A-
fig. 88 est pourvu de dispositif anti-
perte Bqui le fixe au volet Cpour évi-
ter de le perdre.
A0F0159mfig. 87A0F0160mfig. 88
Ne pas s’approcher du
goulot du réservoir
avec des flammes libres ou des
cigarettes allumées: danger
d’incendie. Eviter, également,
de trop approcher le visage du
goulot, pour ne pas respirer les
vapeurs nocives.
ATTENTION
Pendant le ravitaillement, accrocher le
bouchon au dispositif placé à l’intérieur
du volet comme le montre la figure.
ATTENTIONLa fermeture hermétique
du réservoir peut déterminer une légère
pressurisation. Il est donc normal d’en-
tendre un bruit de ventouse pendant
qu’on tourne le bouchon.
Page 115 of 267

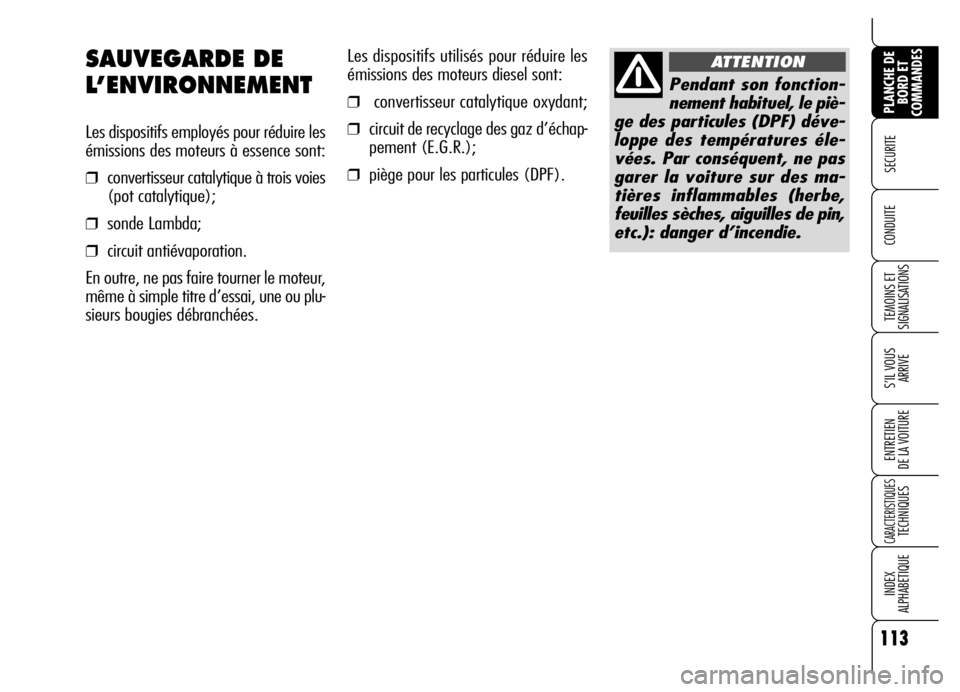

113
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Les dispositifs utilisés pour réduire les
émissions des moteurs diesel sont:
❒convertisseur catalytique oxydant;
❒circuit de recyclage des gaz d’échap-
pement (E.G.R.);
❒piège pour les particules (DPF).
SAUVEGARDE DE
L’ENVIRONNEMENT
Les dispositifs employés pour réduire les
émissions des moteurs à essence sont:
❒convertisseur catalytique à trois voies
(pot catalytique);
❒sonde Lambda;
❒circuit antiévaporation.
En outre, ne pas faire tourner le moteur,
même à simple titre d’essai, une ou plu-
sieurs bougies débranchées.
Pendant son fonction-
nement habituel, le piè-
ge des particules (DPF) déve-
loppe des températures éle-
vées. Par conséquent, ne pas
garer la voiture sur des ma-
tières inflammables (herbe,
feuilles sèches, aiguilles de pin,
etc.): danger d’incendie.
ATTENTION
Page 116 of 267

114
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

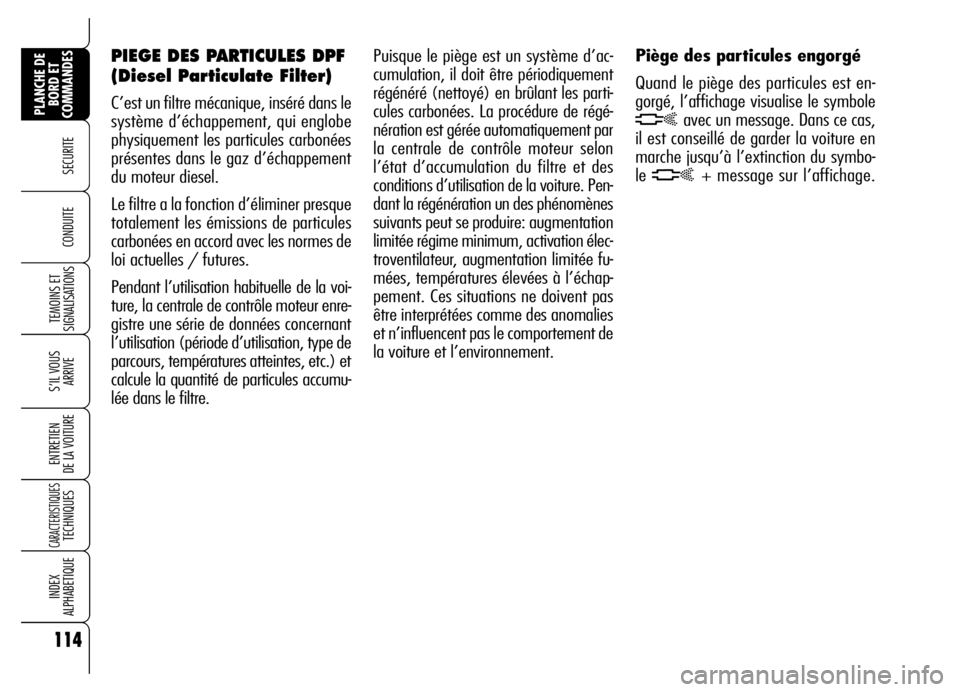

Puisque le piège est un système d’ac-
cumulation, il doit être périodiquement
régénéré (nettoyé) en brûlant les parti-
cules carbonées. La procédure de régé-
nération est gérée automatiquement par
la centrale de contrôle moteur selon
l’état d’accumulation du filtre et des
conditions d’utilisation de la voiture. Pen-
dant la régénération un des phénomènes
suivants peut se produire: augmentation
limitée régime minimum, activation élec-
troventilateur, augmentation limitée fu-
mées, températures élevées à l’échap-
pement. Ces situations ne doivent pas
être interprétées comme des anomalies
et n’influencent pas le comportement de
la voiture et l’environnement. PIEGE DES PARTICULES DPF
(Diesel Particulate Filter)
C’est un filtre mécanique, inséré dans le
système d’échappement, qui englobe
physiquement les particules carbonées
présentes dans le gaz d’échappement
du moteur diesel.
Le filtre a la fonction d’éliminer presque
totalement les émissions de particules
carbonées en accord avec les normes de
loi actuelles / futures.
Pendant l’utilisation habituelle de la voi-
ture, la centrale de contrôle moteur enre-
gistre une série de données concernant
l’utilisation (période d’utilisation, type de
parcours, températures atteintes, etc.) et
calcule la quantité de particules accumu-
lée dans le filtre.Piège des particules engorgé
Quand le piège des particules est en-
gorgé, l’affichage visualise le symbole
havec un message. Dans ce cas,
il est conseillé de garder la voiture en
marche jusqu’à l’extinction du symbo-
le
h+ message sur l’affichage.
Page 117 of 267

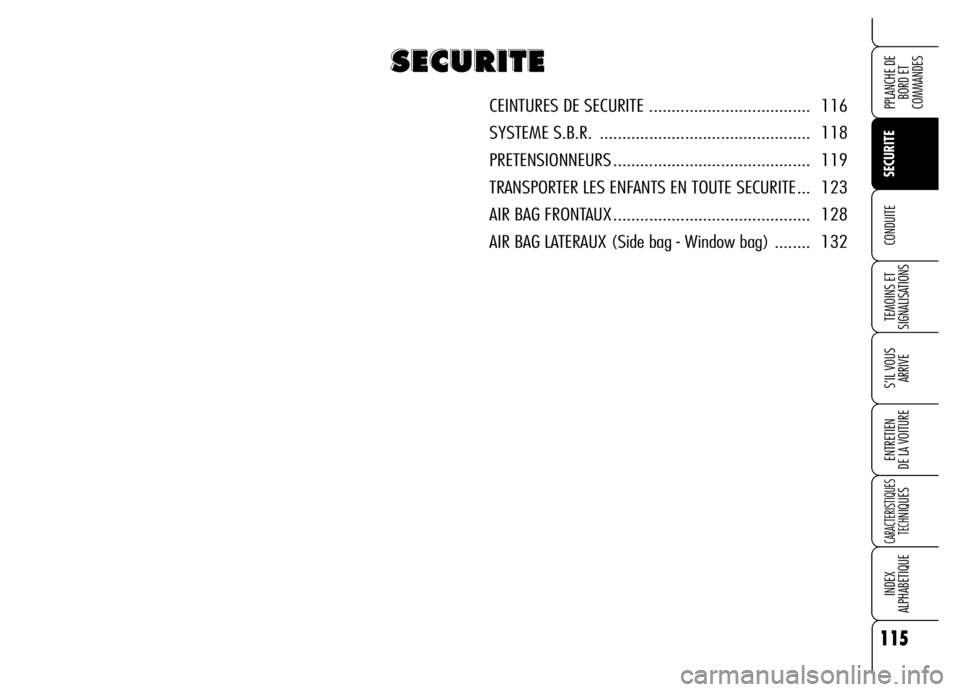

115
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECH
NIQUES
INDEX
ALPHABETIQUE
PPLANCHE DE
BORD ET
COMMANDES
CONDUITE
S S S S
E E E E
C C C C
U U U U
R R R R
I I I I
T T T T
E E E E
CEINTURES DE SECURITE .................................... 116
SYSTEME S.B.R. ............................................... 118
PRETENSIONNEURS ............................................ 119
TRANSPORTER LES ENFANTS EN TOUTE SECURITE... 123
AIR BAG FRONTAUX ............................................ 128
AIR BAG LATERAUX (Side bag - Window bag) ........ 132
Page 118 of 267

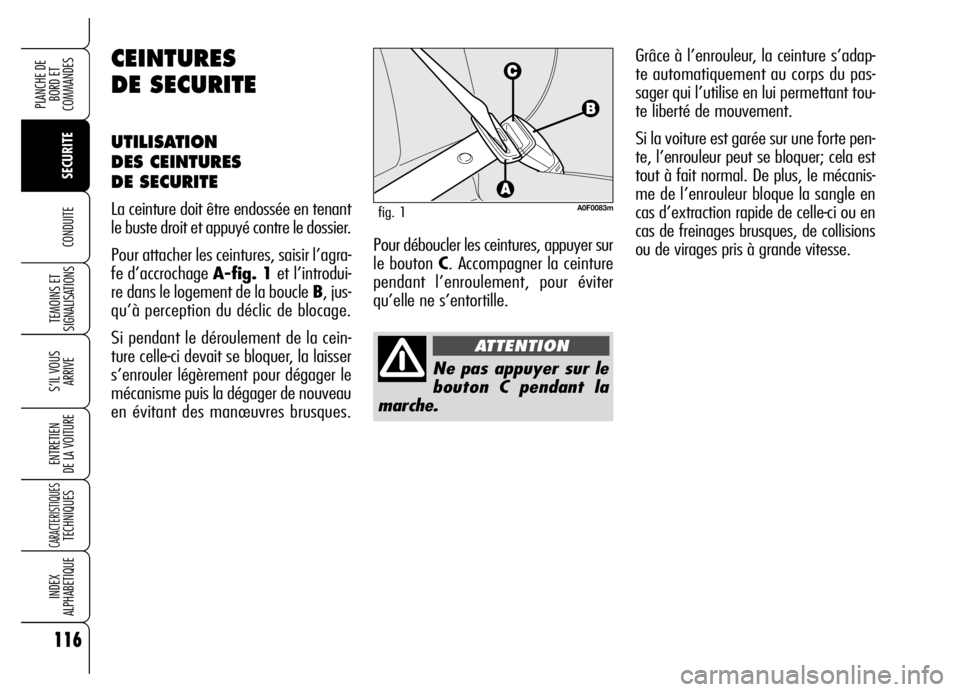

116
SECURITE TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Ne pas appuyer sur le
bouton C pendant la
marche.Grâce à l’enrouleur, la ceinture s’adap-
te automatiquement au corps du pas-
sager qui l’utilise en lui permettant tou-
te liberté de mouvement.
Si la voiture est garée sur une forte pen-
te, l’enrouleur peut se bloquer; cela est
tout à fait normal. De plus, le mécanis-
me de l’enrouleur bloque la sangle en
cas d’extraction rapide de celle-ci ou en
cas de freinages brusques, de collisions
ou de virages pris à grande vitesse. Pour déboucler les ceintures, appuyer sur
le bouton C. Accompagner la ceinture
pendant l’enroulement, pour éviter
qu’elle ne s’entortille.
CEINTURES
DE SECURITE
UTILISATION
DES CEINTURES
DE SECURITE
La ceinture doit être endossée en tenant
le buste droit et appuyé contre le dossier.
Pour attacher les ceintures, saisir l’agra-
fe d’accrochage A-fig. 1et l’introdui-
re dans le logement de la boucle B, jus-
qu’à perception du déclic de blocage.
Si pendant le déroulement de la cein-
ture celle-ci devait se bloquer, la laisser
s’enrouler légèrement pour dégager le
mécanisme puis la dégager de nouveau
en évitant des manœuvres brusques.
ATTENTION
A0F0083mfig. 1
Page 119 of 267

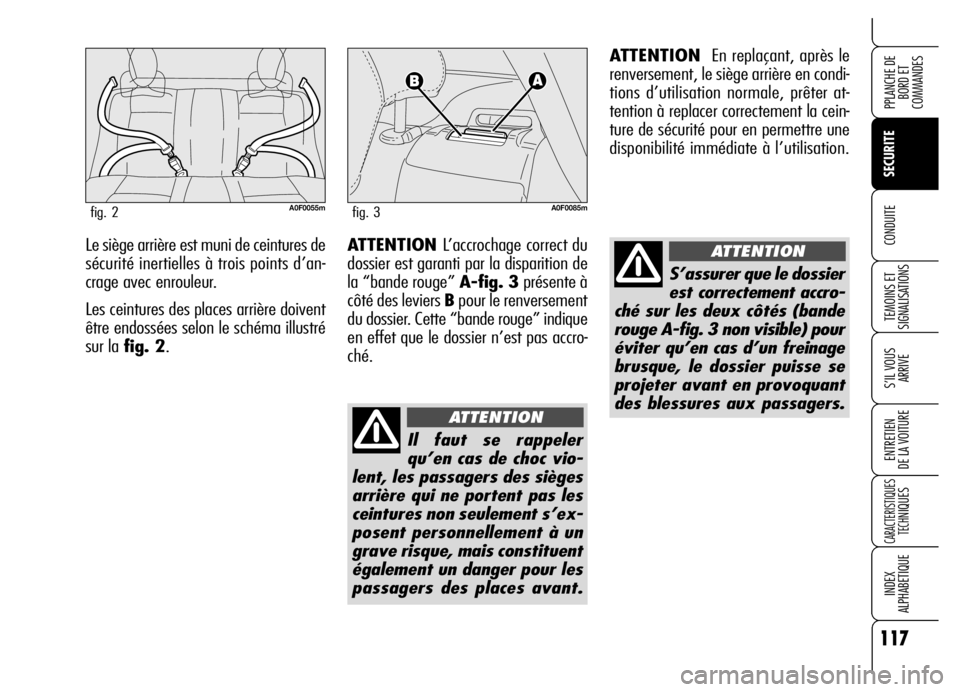

117
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECH
NIQUES
INDEX
ALPHABETIQUE
PPLANCHE DE
BORD ET
COMMANDES
CONDUITELe siège arrière est muni de ceintures de
sécurité inertielles à trois points d’an-
crage avec enrouleur.
Les ceintures des places arrière doivent
être endossées selon le schéma illustré
sur la fig. 2.
A0F0055mfig. 2
ATTENTION L’accrochage correct du
dossier est garanti par la disparition de
la “bande rouge” A-fig. 3présente à
côté des leviers Bpour le renversement
du dossier. Cette “bande rouge” indique
en effet que le dossier n’est pas accro-
ché.
A0F0085mfig. 3
S’assurer que le dossier
est correctement accro-
ché sur les deux côtés (bande
rouge A-fig. 3 non visible) pour
éviter qu’en cas d’un freinage
brusque, le dossier puisse se
projeter avant en provoquant
des blessures aux passagers.
ATTENTION
Il faut se rappeler
qu’en cas de choc vio-
lent, les passagers des sièges
arrière qui ne portent pas les
ceintures non seulement s’ex-
posent personnellement à un
grave risque, mais constituent
également un danger pour les
passagers des places avant.
ATTENTION
ATTENTION En replaçant, après le
renversement, le siège arrière en condi-
tions d’utilisation normale, prêter at-
tention à replacer correctement la cein-
ture de sécurité pour en permettre une
disponibilité immédiate à l’utilisation.
Page 120 of 267

118
SECURITE TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

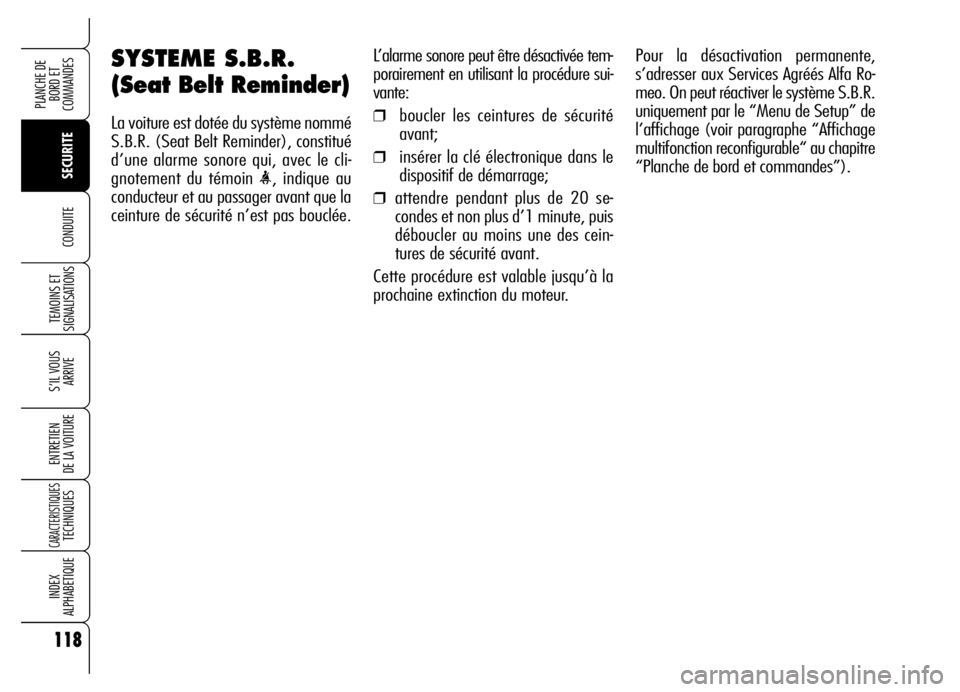

SYSTEME S.B.R.
(Seat Belt Reminder)
La voiture est dotée du système nommé
S.B.R. (Seat Belt Reminder), constitué
d’une alarme sonore qui, avec le cli-
gnotement du témoin
<, indique au
conducteur et au passager avant que la
ceinture de sécurité n’est pas bouclée. L’alarme sonore peut être désactivée tem-
porairement en utilisant la procédure sui-
vante:
❒boucler les ceintures de sécurité
avant;
❒insérer la clé électronique dans le
dispositif de démarrage;
❒attendre pendant plus de 20 se-
condes et non plus d’1 minute, puis
déboucler au moins une des cein-
tures de sécurité avant.
Cette procédure est valable jusqu’à la
prochaine extinction du moteur.Pour la désactivation permanente,
s’adresser aux Services Agréés Alfa Ro-
meo. On peut réactiver le système S.B.R.
uniquement par le “Menu de Setup” de
l’affichage (voir paragraphe “Affichage
multifonction reconfigurable“ au chapitre
“Planche de bord et commandes”).
