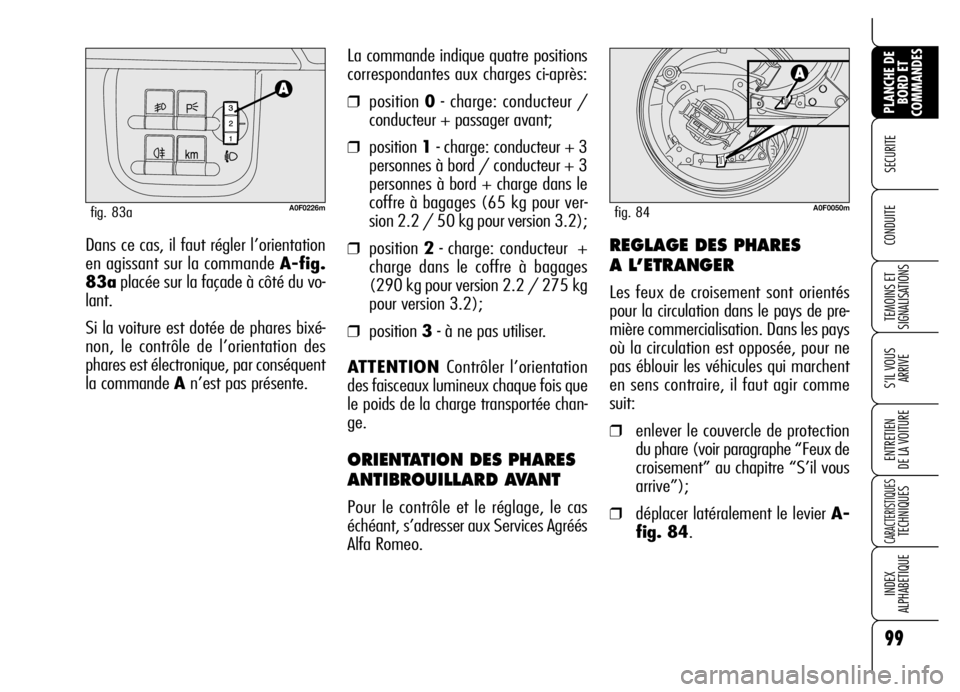

CONDUITE Dans ce cas, il faut régler l’orientation
en agissant sur la commande A-fig.
83aplacée sur la façade à côté du vo-
lant.
Si la voiture est dotée de phares bixé-
non, le contrôle de l’orientation des
phares est électronique, par conséquent
la commande An’est pas présente.La commande indique quatre positions
correspondantes aux charges ci-après:
❒position 0- charge: conducteur /
conducteur + passager avant;
❒position 1- charge: conducteur + 3
personnes à bord / conducteur + 3
personnes à bord + charge dans le
coffre à bagages (65 kg pour ver-
sion 2.2 / 50 kg pour version 3.2);
❒position 2- charge: conducteur +
charge dans le coffre à bagages
(290 kg pour version 2.2 / 275 kg
pour version 3.2);
❒position 3- à ne pas utiliser.
ATTENTION Contrôler l’orientation
des faisceaux lumineux chaque fois que
le poids de la charge transportée chan-
ge.
ORIENTATION DES PHARES
ANTIBROUILLARD AVANT
Pour le contrôle et le réglage, le cas
échéant, s’adresser aux Services Agréés
Alfa Romeo.
A0F0226mfig. 83a
REGLAGE DES PHARES
A L’ETRANGER
Les feux de croisement sont orientés
pour la circulation dans le pays de pre-
mière commercialisation. Dans les pays
où la circulation est opposée, pour ne
pas éblouir les véhicules qui marchent
en sens contraire, il faut agir comme
suit:
❒enlever le couvercle de protection
du phare (voir paragraphe “Feux de
croisement” au chapitre “S’il vous
arrive”);
❒déplacer latéralement le levier A-
fig. 84.
A0F0050mfig. 84

100
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

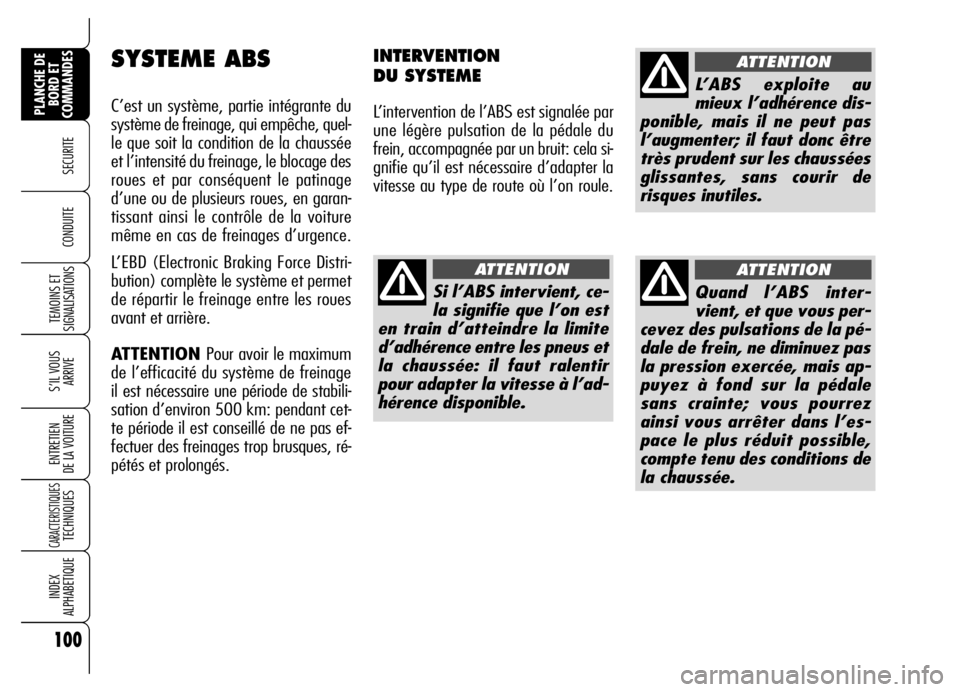

SYSTEME ABS
C’est un système, partie intégrante du
système de freinage, qui empêche, quel-
le que soit la condition de la chaussée
et l’intensité du freinage, le blocage des
roues et par conséquent le patinage
d’une ou de plusieurs roues, en garan-
tissant ainsi le contrôle de la voiture
même en cas de freinages d’urgence.
L’EBD (Electronic Braking Force Distri-
bution) complète le système et permet
de répartir le freinage entre les roues
avant et arrière.
ATTENTION Pour avoir le maximum
de l’efficacité du système de freinage
il est nécessaire une période de stabili-
sation d’environ 500 km: pendant cet-
te période il est conseillé de ne pas ef-
fectuer des freinages trop brusques, ré-
pétés et prolongés.
INTERVENTION
DU SYSTEME
L’intervention de l’ABS est signalée par
une légère pulsation de la pédale du
frein, accompagnée par un bruit: cela si-
gnifie qu’il est nécessaire d’adapter la
vitesse au type de route où l’on roule.
Si l’ABS intervient, ce-
la signifie que l’on est
en train d’atteindre la limite
d’adhérence entre les pneus et
la chaussée: il faut ralentir
pour adapter la vitesse à l’ad-
hérence disponible.
ATTENTION
L’ABS exploite au
mieux l’adhérence dis-
ponible, mais il ne peut pas
l’augmenter; il faut donc être
très prudent sur les chaussées
glissantes, sans courir de
risques inutiles.
ATTENTION
Quand l’ABS inter-
vient, et que vous per-
cevez des pulsations de la pé-
dale de frein, ne diminuez pas
la pression exercée, mais ap-
puyez à fond sur la pédale
sans crainte; vous pourrez
ainsi vous arrêter dans l’es-
pace le plus réduit possible,
compte tenu des conditions de
la chaussée.
ATTENTION

101
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

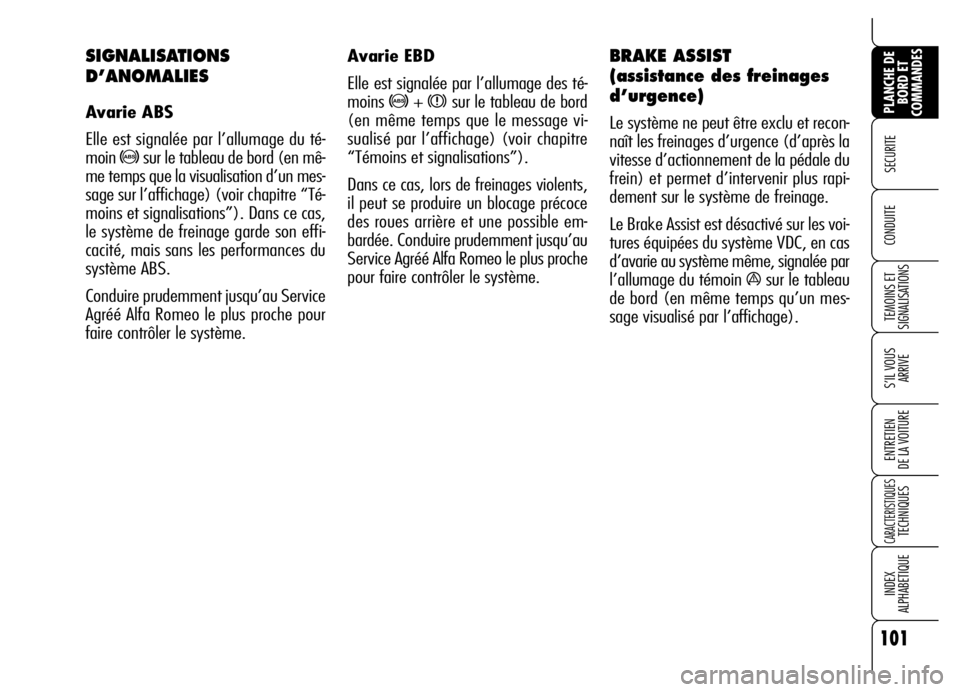

Avarie EBD
Elle est signalée par l’allumage des té-
moins
>+ xsur le tableau de bord
(en même temps que le message vi-
sualisé par l’affichage) (voir chapitre
“Témoins et signalisations”).
Dans ce cas, lors de freinages violents,
il peut se produire un blocage précoce
des roues arrière et une possible em-
bardée. Conduire prudemment jusqu’au
Service Agréé Alfa Romeo le plus proche
pour faire contrôler le système.
BRAKE ASSIST
(assistance des freinages
d’urgence)
Le système ne peut être exclu et recon-
naît les freinages d’urgence (d’après la
vitesse d’actionnement de la pédale du
frein) et permet d’intervenir plus rapi-
dement sur le système de freinage.
Le Brake Assist est désactivé sur les voi-
tures équipées du système VDC, en cas
d’avarie au système même, signalée par
l’allumage du témoin
ásur le tableau
de bord (en même temps qu’un mes-
sage visualisé par l’affichage).
SIGNALISATIONS
D’ANOMALIES
Avarie ABS
Elle est signalée par l’allumage du té-
moin
>sur le tableau de bord (en mê-
me temps que la visualisation d’un mes-
sage sur l’affichage) (voir chapitre “Té-
moins et signalisations”). Dans ce cas,
le système de freinage garde son effi-
cacité, mais sans les performances du
système ABS.
Conduire prudemment jusqu’au Service
Agréé Alfa Romeo le plus proche pour
faire contrôler le système.

102
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

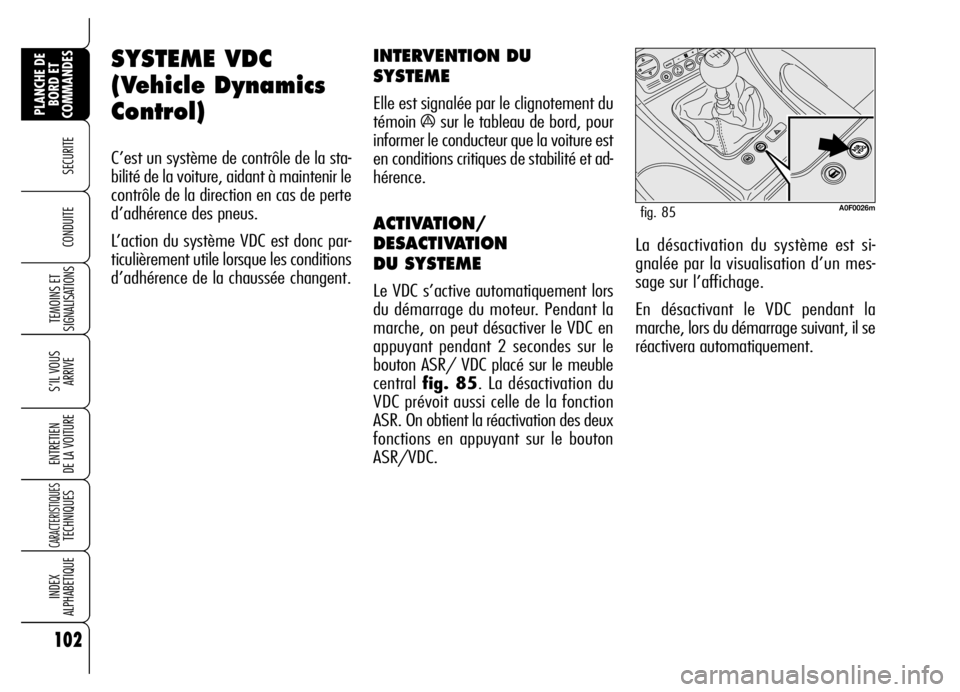

SYSTEME VDC
(Vehicle Dynamics
Control)
C’est un système de contrôle de la sta-
bilité de la voiture, aidant à maintenir le
contrôle de la direction en cas de perte
d’adhérence des pneus.
L’action du système VDC est donc par-
ticulièrement utile lorsque les conditions
d’adhérence de la chaussée changent.
INTERVENTION DU
SYSTEME
Elle est signalée par le clignotement du
témoin
ásur le tableau de bord, pour
informer le conducteur que la voiture est
en conditions critiques de stabilité et ad-
hérence.
ACTIVATION/
DESACTIVATION
DU SYSTEME
Le VDC s’active automatiquement lors
du démarrage du moteur. Pendant la
marche, on peut désactiver le VDC en
appuyant pendant 2 secondes sur le
bouton ASR/ VDC placé sur le meuble
central fig. 85. La désactivation du
VDC prévoit aussi celle de la fonction
ASR. On obtient la réactivation des deux
fonctions en appuyant sur le bouton
ASR/VDC.La désactivation du système est si-
gnalée par la visualisation d’un mes-
sage sur l’affichage.
En désactivant le VDC pendant la
marche, lors du démarrage suivant, il se
réactivera automatiquement.
A0F0026mfig. 85

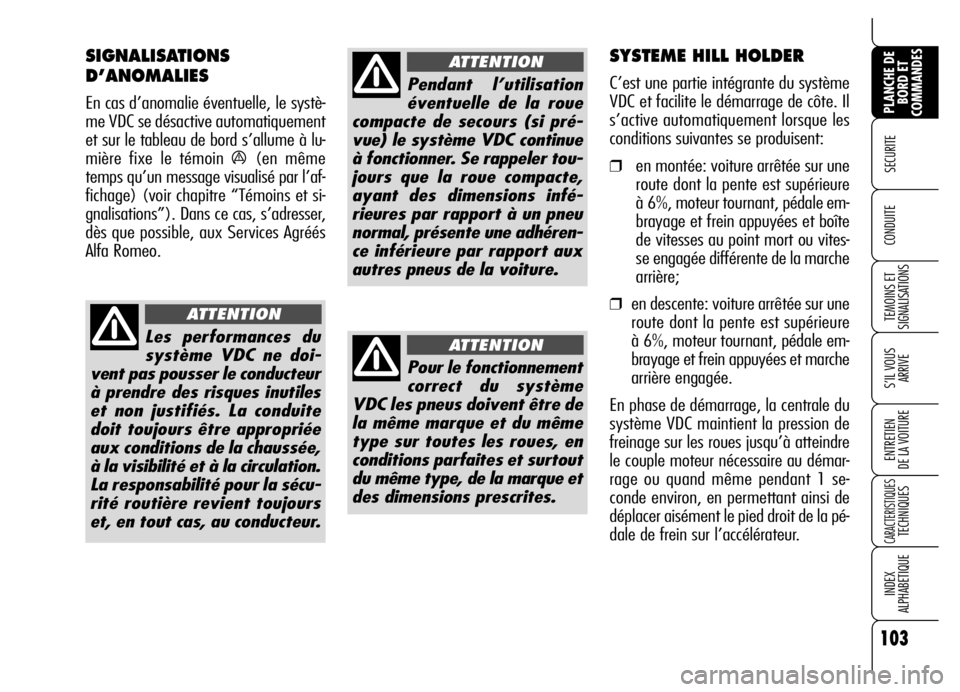

103
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Les performances du
système VDC ne doi-
vent pas pousser le conducteur
à prendre des risques inutiles
et non justifiés. La conduite
doit toujours être appropriée
aux conditions de la chaussée,
à la visibilité et à la circulation.
La responsabilité pour la sécu-
rité routière revient toujours
et, en tout cas, au conducteur.
ATTENTION
Pendant l’utilisation
éventuelle de la roue
compacte de secours (si pré-
vue) le système VDC continue
à fonctionner. Se rappeler tou-
jours que la roue compacte,
ayant des dimensions infé-
rieures par rapport à un pneu
normal, présente une adhéren-
ce inférieure par rapport aux
autres pneus de la voiture.
ATTENTION
Pour le fonctionnement
correct du système
VDC les pneus doivent être de
la même marque et du même
type sur toutes les roues, en
conditions parfaites et surtout
du même type, de la marque et
des dimensions prescrites.
ATTENTION
SYSTEME HILL HOLDER
C’est une partie intégrante du système
VDC et facilite le démarrage de côte. Il
s’active automatiquement lorsque les
conditions suivantes se produisent:
❒en montée: voiture arrêtée sur une
route dont la pente est supérieure
à 6%, moteur tournant, pédale em-
brayage et frein appuyées et boîte
de vitesses au point mort ou vites-
se engagée différente de la marche
arrière;
❒en descente: voiture arrêtée sur une
route dont la pente est supérieure
à 6%, moteur tournant, pédale em-
brayage et frein appuyées et marche
arrière engagée.
En phase de démarrage, la centrale du
système VDC maintient la pression de
freinage sur les roues jusqu’à atteindre
le couple moteur nécessaire au démar-
rage ou quand même pendant 1 se-
conde environ, en permettant ainsi de
déplacer aisément le pied droit de la pé-
dale de frein sur l’accélérateur.
SIGNALISATIONS
D’ANOMALIES
En cas d’anomalie éventuelle, le systè-
me VDC se désactive automatiquement
et sur le tableau de bord s’allume à lu-
mière fixe le témoin
á(en même
temps qu’un message visualisé par l’af-
fichage) (voir chapitre “Témoins et si-
gnalisations”). Dans ce cas, s’adresser,
dès que possible, aux Services Agréés
Alfa Romeo.

104
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

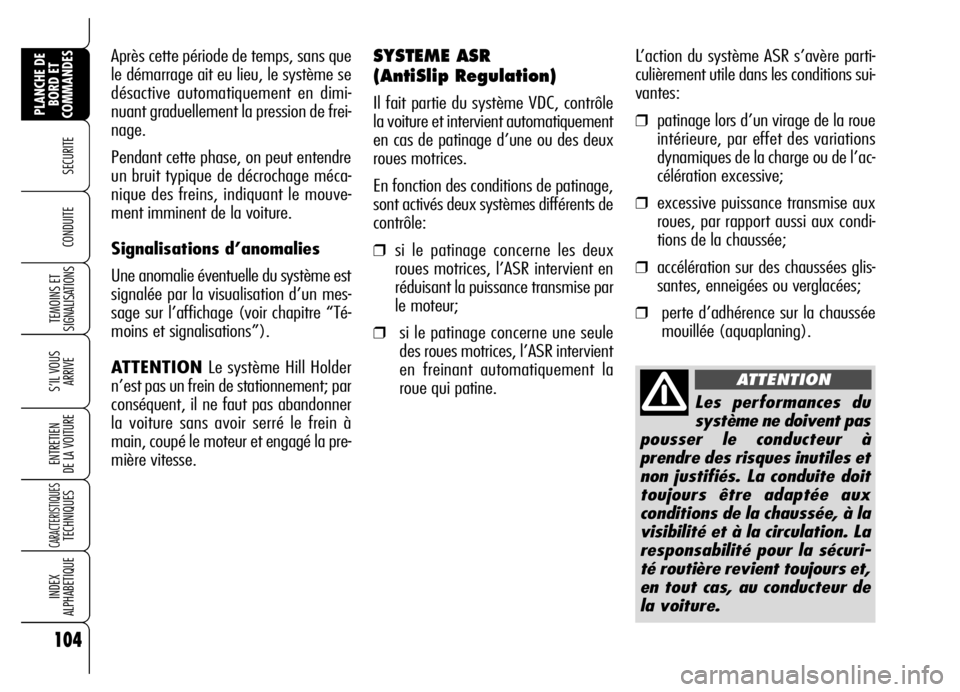

L’action du système ASR s’avère parti-
culièrement utile dans les conditions sui-
vantes:
❒patinage lors d’un virage de la roue
intérieure, par effet des variations
dynamiques de la charge ou de l’ac-
célération excessive;
❒excessive puissance transmise aux
roues, par rapport aussi aux condi-
tions de la chaussée;
❒accélération sur des chaussées glis-
santes, enneigées ou verglacées;
❒perte d’adhérence sur la chaussée
mouillée (aquaplaning). Après cette période de temps, sans que
le démarrage ait eu lieu, le système se
désactive automatiquement en dimi-
nuant graduellement la pression de frei-
nage.
Pendant cette phase, on peut entendre
un bruit typique de décrochage méca-
nique des freins, indiquant le mouve-
ment imminent de la voiture.
Signalisations d’anomalies
Une anomalie éventuelle du système est
signalée par la visualisation d’un mes-
sage sur l’affichage (voir chapitre “Té-
moins et signalisations”).
ATTENTION Le système Hill Holder
n’est pas un frein de stationnement; par
conséquent, il ne faut pas abandonner
la voiture sans avoir serré le frein à
main, coupé le moteur et engagé la pre-
mière vitesse.
Les performances du
système ne doivent pas
pousser le conducteur à
prendre des risques inutiles et
non justifiés. La conduite doit
toujours être adaptée aux
conditions de la chaussée, à la
visibilité et à la circulation. La
responsabilité pour la sécuri-
té routière revient toujours et,
en tout cas, au conducteur de
la voiture.
ATTENTION
SYSTEME ASR
(AntiSlip Regulation)
Il fait partie du système VDC, contrôle
la voiture et intervient automatiquement
en cas de patinage d’une ou des deux
roues motrices.
En fonction des conditions de patinage,
sont activés deux systèmes différents de
contrôle:
❒si le patinage concerne les deux
roues motrices, l’ASR intervient en
réduisant la puissance transmise par
le moteur;
❒si le patinage concerne une seule
des roues motrices, l’ASR intervient
en freinant automatiquement la
roue qui patine.

105
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

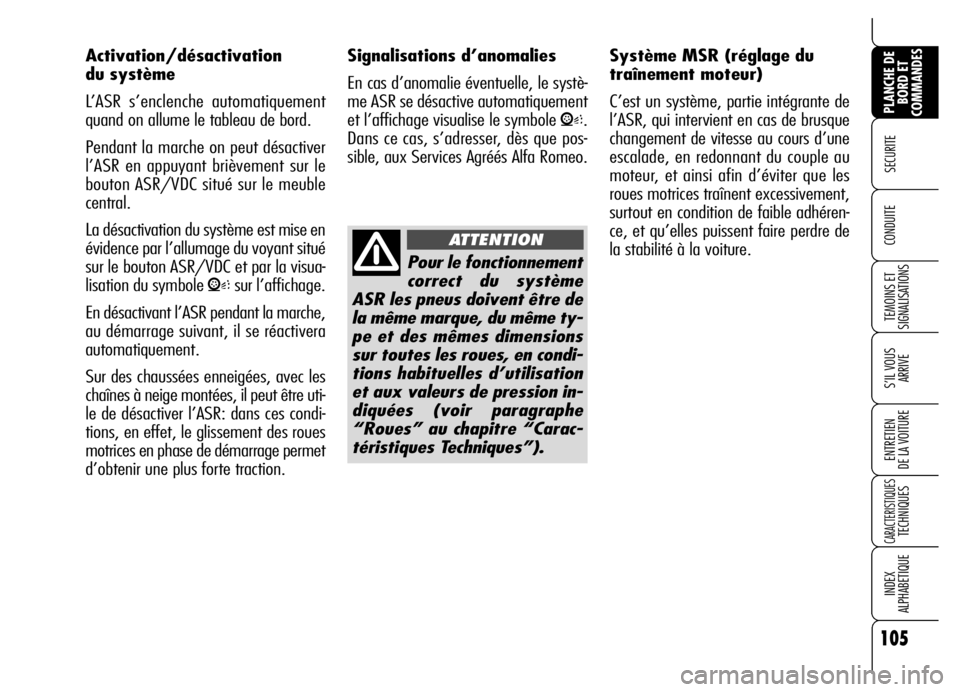

Activation/désactivation
du système
L’ASR s’enclenche automatiquement
quand on allume le tableau de bord.
Pendant la marche on peut désactiver
l’ASR en appuyant brièvement sur le
bouton ASR/VDC situé sur le meuble
central.
La désactivation du système est mise en
évidence par l’allumage du voyant situé
sur le bouton ASR/VDC et par la visua-
lisation du symbole
Vsur l’affichage.
En désactivant l’ASR pendant la marche,
au démarrage suivant, il se réactivera
automatiquement.
Sur des chaussées enneigées, avec les
chaînes à neige montées, il peut être uti-
le de désactiver l’ASR: dans ces condi-
tions, en effet, le glissement des roues
motrices en phase de démarrage permet
d’obtenir une plus forte traction.Système MSR (réglage du
traînement moteur)
C’est un système, partie intégrante de
l’ASR, qui intervient en cas de brusque
changement de vitesse au cours d’une
escalade, en redonnant du couple au
moteur, et ainsi afin d’éviter que les
roues motrices traînent excessivement,
surtout en condition de faible adhéren-
ce, et qu’elles puissent faire perdre de
la stabilité à la voiture.
Pour le fonctionnement
correct du système
ASR les pneus doivent être de
la même marque, du même ty-
pe et des mêmes dimensions
sur toutes les roues, en condi-
tions habituelles d’utilisation
et aux valeurs de pression in-
diquées (voir paragraphe
“Roues” au chapitre “Carac-
téristiques Techniques”).
ATTENTION
Signalisations d’anomalies
En cas d’anomalie éventuelle, le systè-
me ASR se désactive automatiquement
et l’affichage visualise le symbole
V.
Dans ce cas, s’adresser, dès que pos-
sible, aux Services Agréés Alfa Romeo.

106
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

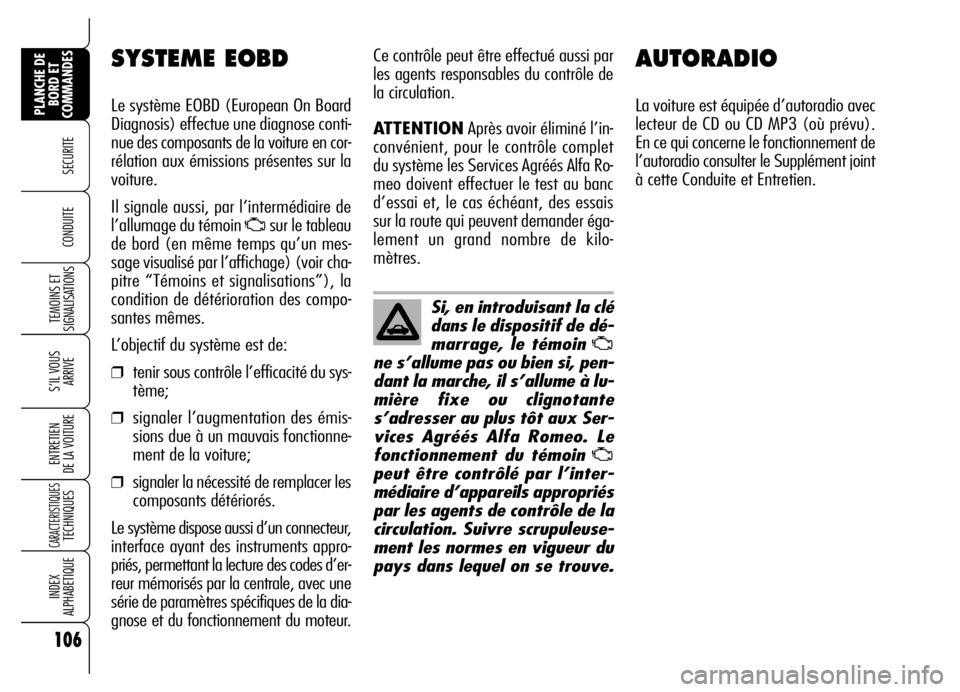

AUTORADIO
La voiture est équipée d’autoradio avec
lecteur de CD ou CD MP3 (où prévu).
En ce qui concerne le fonctionnement de
l’autoradio consulter le Supplément joint
à cette Conduite et Entretien.
SYSTEME EOBD
Le système EOBD (European On Board
Diagnosis) effectue une diagnose conti-
nue des composants de la voiture en cor-
rélation aux émissions présentes sur la
voiture.
Il signale aussi, par l’intermédiaire de
l’allumage du témoin
Usur le tableau
de bord (en même temps qu’un mes-
sage visualisé par l’affichage) (voir cha-
pitre “Témoins et signalisations”), la
condition de détérioration des compo-
santes mêmes.
L’objectif du système est de:
❒tenir sous contrôle l’efficacité du sys-
tème;
❒signaler l’augmentation des émis-
sions due à un mauvais fonctionne-
ment de la voiture;
❒signaler la nécessité de remplacer les
composants détériorés.
Le système dispose aussi d’un connecteur,
interface ayant des instruments appro-
priés, permettant la lecture des codes d’er-
reur mémorisés par la centrale, avec une
série de paramètres spécifiques de la dia-
gnose et du fonctionnement du moteur.
Si, en introduisant la clé
dans le dispositif de dé-
marrage, le témoin
U
ne s’allume pas ou bien si, pen-
dant la marche, il s’allume à lu-
mière fixe ou clignotante
s’adresser au plus tôt aux Ser-
vices Agréés Alfa Romeo. Le
fonctionnement du témoin
U
peut être contrôlé par l’inter-
médiaire d’appareils appropriés
par les agents de contrôle de la
circulation. Suivre scrupuleuse-
ment les normes en vigueur du
pays dans lequel on se trouve.
Ce contrôle peut être effectué aussi par
les agents responsables du contrôle de
la circulation.
ATTENTIONAprès avoir éliminé l’in-
convénient, pour le contrôle complet
du système les Services Agréés Alfa Ro-
meo doivent effectuer le test au banc
d’essai et, le cas échéant, des essais
sur la route qui peuvent demander éga-
lement un grand nombre de kilo-
mètres.

107
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

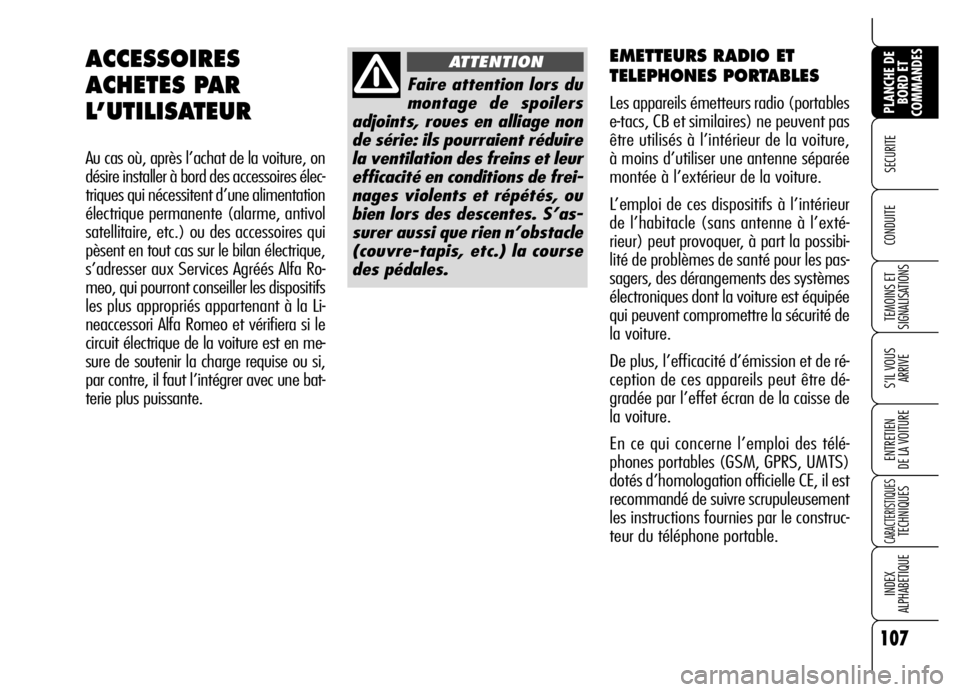

EMETTEURS RADIO ET
TELEPHONES PORTABLES
Les appareils émetteurs radio (portables
e-tacs, CB et similaires) ne peuvent pas
être utilisés à l’intérieur de la voiture,
à moins d’utiliser une antenne séparée
montée à l’extérieur de la voiture.
L’emploi de ces dispositifs à l’intérieur
de l’habitacle (sans antenne à l’exté-
rieur) peut provoquer, à part la possibi-
lité de problèmes de santé pour les pas-
sagers, des dérangements des systèmes
électroniques dont la voiture est équipée
qui peuvent compromettre la sécurité de
la voiture.
De plus, l’efficacité d’émission et de ré-
ception de ces appareils peut être dé-
gradée par l’effet écran de la caisse de
la voiture.
En ce qui concerne l’emploi des télé-
phones portables (GSM, GPRS, UMTS)
dotés d’homologation officielle CE, il est
recommandé de suivre scrupuleusement
les instructions fournies par le construc-
teur du téléphone portable.
ACCESSOIRES
ACHETES PAR
L’UTILISATEUR
Au cas où, après l’achat de la voiture, on
désire installer à bord des accessoires élec-
triques qui nécessitent d’une alimentation
électrique permanente (alarme, antivol
satellitaire, etc.) ou des accessoires qui
pèsent en tout cas sur le bilan électrique,
s’adresser aux Services Agréés Alfa Ro-
meo, qui pourront conseiller les dispositifs
les plus appropriés appartenant à la Li-
neaccessori Alfa Romeo et vérifiera si le
circuit électrique de la voiture est en me-
sure de soutenir la charge requise ou si,
par contre, il faut l’intégrer avec une bat-
terie plus puissante.
Faire attention lors du
montage de spoilers
adjoints, roues en alliage non
de série: ils pourraient réduire
la ventilation des freins et leur
efficacité en conditions de frei-
nages violents et répétés, ou
bien lors des descentes. S’as-
surer aussi que rien n’obstacle
(couvre-tapis, etc.) la course
des pédales.
ATTENTION

108
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

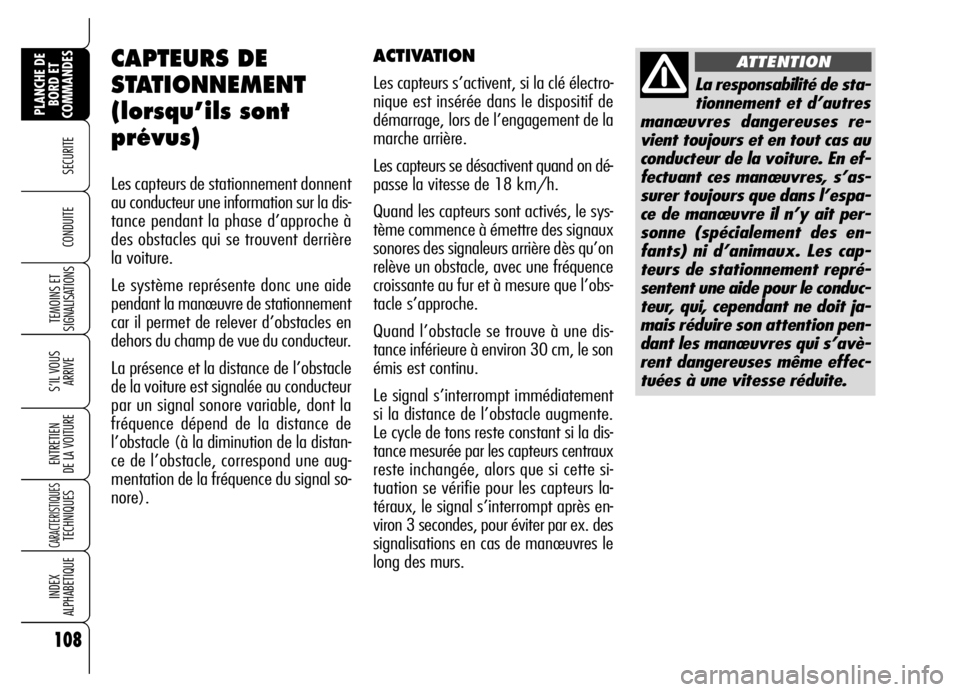

CAPTEURS DE
STATIONNEMENT
(lorsqu’ils sont
prévus)
Les capteurs de stationnement donnent
au conducteur une information sur la dis-
tance pendant la phase d’approche à
des obstacles qui se trouvent derrière
la voiture.
Le système représente donc une aide
pendant la manœuvre de stationnement
car il permet de relever d’obstacles en
dehors du champ de vue du conducteur.
La présence et la distance de l’obstacle
de la voiture est signalée au conducteur
par un signal sonore variable, dont la
fréquence dépend de la distance de
l’obstacle (à la diminution de la distan-
ce de l’obstacle, correspond une aug-
mentation de la fréquence du signal so-
nore).
La responsabilité de sta-
tionnement et d’autres
manœuvres dangereuses re-
vient toujours et en tout cas au
conducteur de la voiture. En ef-
fectuant ces manœuvres, s’as-
surer toujours que dans l’espa-
ce de manœuvre il n’y ait per-
sonne (spécialement des en-
fants) ni d’animaux. Les cap-
teurs de stationnement repré-
sentent une aide pour le conduc-
teur, qui, cependant ne doit ja-
mais réduire son attention pen-
dant les manœuvres qui s’avè-
rent dangereuses même effec-
tuées à une vitesse réduite.
ATTENTIONACTIVATION
Les capteurs s’activent, si la clé électro-
nique est insérée dans le dispositif de
démarrage, lors de l’engagement de la
marche arrière.
Les capteurs se désactivent quand on dé-
passe la vitesse de 18 km/h.
Quand les capteurs sont activés, le sys-
tème commence à émettre des signaux
sonores des signaleurs arrière dès qu’on
relève un obstacle, avec une fréquence
croissante au fur et à mesure que l’obs-
tacle s’approche.
Quand l’obstacle se trouve à une dis-
tance inférieure à environ 30 cm, le son
émis est continu.
Le signal s’interrompt immédiatement
si la distance de l’obstacle augmente.
Le cycle de tons reste constant si la dis-
tance mesurée par les capteurs centraux
reste inchangée, alors que si cette si-
tuation se vérifie pour les capteurs la-
téraux, le signal s’interrompt après en-
viron 3 secondes, pour éviter par ex. des
signalisations en cas de manœuvres le
long des murs.
