Alfa Romeo Giulia 2016 Betriebsanleitung (in German)
Manufacturer: ALFA ROMEO, Model Year: 2016, Model line: Giulia, Model: Alfa Romeo Giulia 2016Pages: 212, PDF-Größe: 4.5 MB

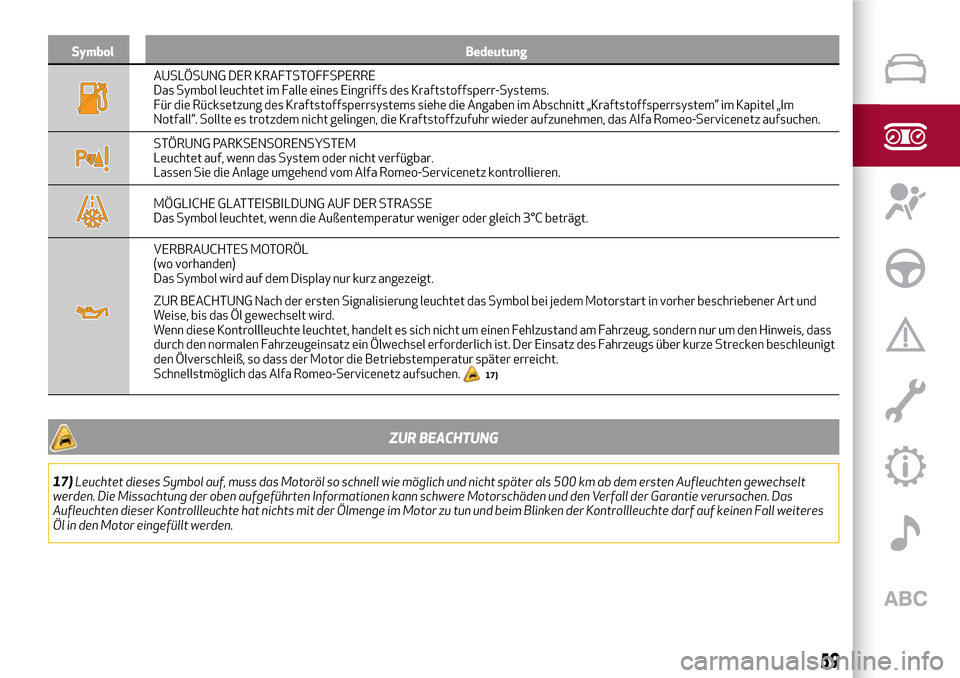

Page 61 of 212
Symbol Bedeutung
AUSLÖSUNG DER KRAFTSTOFFSPERRE
Das Symbol leuchtet im Falle eines Eingriffs des Kraftstoffsperr-Systems.
Für die Rücksetzung des Kraftstoffsperrsystems siehe die Angaben im Abschnitt „Kraftstoffsperrsystem” im Kapitel „Im
Notfall”. Sollte es trotzdem nicht gelingen, die Kraftstoffzufuhr wieder aufzunehmen, das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG PARKSENSORENSYSTEM
Leuchtet auf, wenn das System oder nicht verfügbar.
Lassen Sie die Anlage umgehend vom Alfa Romeo-Servicenetz kontrollieren.
MÖGLICHE GLATTEISBILDUNG AUF DER STRASSE
Das Symbol leuchtet, wenn die Außentemperatur weniger oder gleich 3°C beträgt.
VERBRAUCHTES MOTORÖL
(wo vorhanden)
Das Symbol wird auf dem Display nur kurz angezeigt.
ZUR BEACHTUNG Nach der ersten Signalisierung leuchtet das Symbol bei jedem Motorstart in vorher beschriebener Art und
Weise, bis das Öl gewechselt wird.
Wenn diese Kontrollleuchte leuchtet, handelt es sich nicht um einen Fehlzustand am Fahrzeug, sondern nur um den Hinweis, dass
durch den normalen Fahrzeugeinsatz ein Ölwechsel erforderlich ist. Der Einsatz des Fahrzeugs über kurze Strecken beschleunigt
den Ölverschleiß, so dass der Motor die Betriebstemperatur später erreicht.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
17)
ZUR BEACHTUNG
17)Leuchtet dieses Symbol auf, muss das Motoröl so schnell wie möglich und nicht später als 500 km ab dem ersten Aufleuchten gewechselt
werden. Die Missachtung der oben aufgeführten Informationen kann schwere Motorschäden und den Verfall der Garantie verursachen. Das
Aufleuchten dieser Kontrollleuchte hat nichts mit der Ölmenge im Motor zu tun und beim Blinken der Kontrollleuchte darf auf keinen Fall weiteres
Öl in den Motor eingefüllt werden.
59

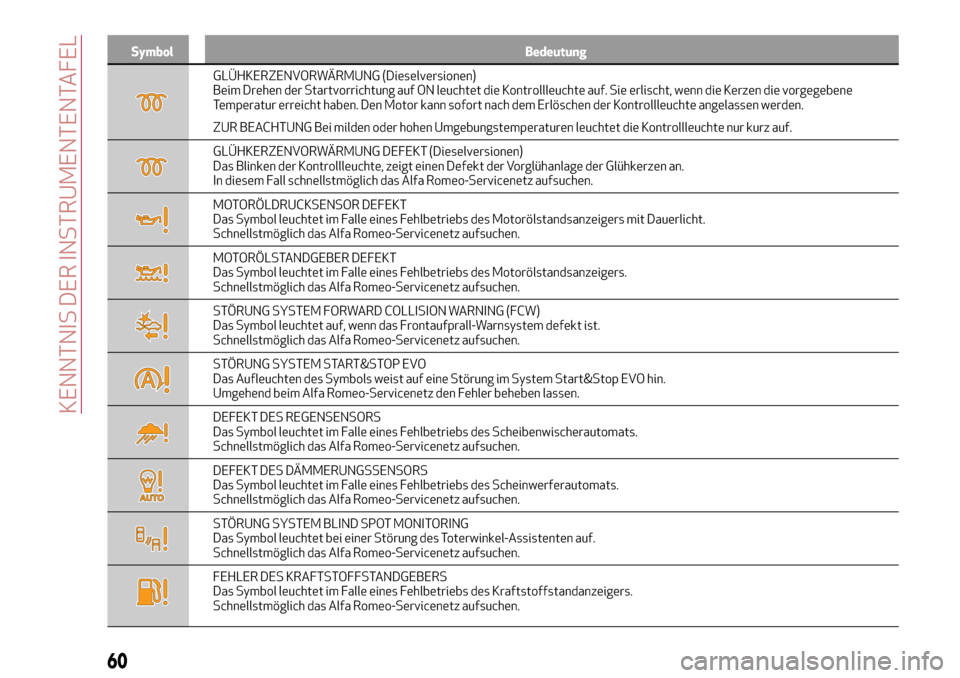

Page 62 of 212
Symbol Bedeutung
GLÜHKERZENVORWÄRMUNG (Dieselversionen)
Beim Drehen der Startvorrichtung auf ON leuchtet die Kontrollleuchte auf. Sie erlischt, wenn die Kerzen die vorgegebene
Temperatur erreicht haben. Den Motor kann sofort nach dem Erlöschen der Kontrollleuchte angelassen werden.
ZUR BEACHTUNG Bei milden oder hohen Umgebungstemperaturen leuchtet die Kontrollleuchte nur kurz auf.
GLÜHKERZENVORWÄRMUNG DEFEKT (Dieselversionen)
Das Blinken der Kontrollleuchte, zeigt einen Defekt der Vorglühanlage der Glühkerzen an.
In diesem Fall schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
MOTORÖLDRUCKSENSOR DEFEKT
Das Symbol leuchtet im Falle eines Fehlbetriebs des Motorölstandsanzeigers mit Dauerlicht.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
MOTORÖLSTANDGEBER DEFEKT
Das Symbol leuchtet im Falle eines Fehlbetriebs des Motorölstandsanzeigers.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG SYSTEM FORWARD COLLISION WARNING (FCW)
Das Symbol leuchtet auf, wenn das Frontaufprall-Warnsystem defekt ist.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG SYSTEM START&STOP EVO
Das Aufleuchten des Symbols weist auf eine Störung im System Start&Stop EVO hin.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
DEFEKT DES REGENSENSORS
Das Symbol leuchtet im Falle eines Fehlbetriebs des Scheibenwischerautomats.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
DEFEKT DES DÄMMERUNGSSENSORS
Das Symbol leuchtet im Falle eines Fehlbetriebs des Scheinwerferautomats.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG SYSTEM BLIND SPOT MONITORING
Das Symbol leuchtet bei einer Störung des Toterwinkel-Assistenten auf.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
FEHLER DES KRAFTSTOFFSTANDGEBERS
Das Symbol leuchtet im Falle eines Fehlbetriebs des Kraftstoffstandanzeigers.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
60
KENNTNIS DER INSTRUMENTENTAFEL

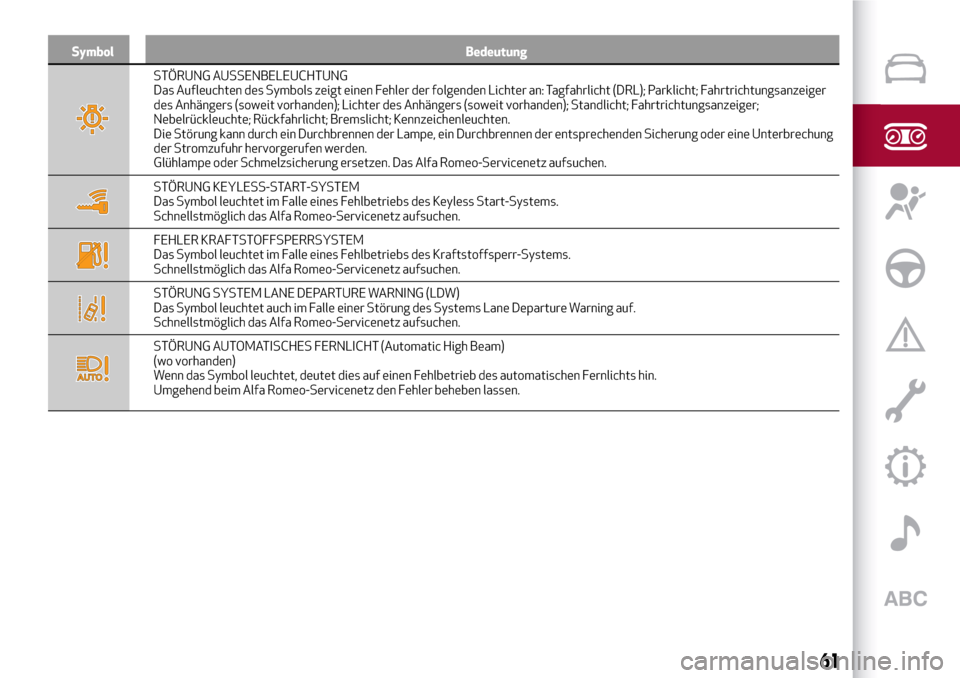

Page 63 of 212
Symbol Bedeutung
STÖRUNG AUSSENBELEUCHTUNG
Das Aufleuchten des Symbols zeigt einen Fehler der folgenden Lichter an: Tagfahrlicht (DRL); Parklicht; Fahrtrichtungsanzeiger
des Anhängers (soweit vorhanden); Lichter des Anhängers (soweit vorhanden); Standlicht; Fahrtrichtungsanzeiger;
Nebelrückleuchte; Rückfahrlicht; Bremslicht; Kennzeichenleuchten.
Die Störung kann durch ein Durchbrennen der Lampe, ein Durchbrennen der entsprechenden Sicherung oder eine Unterbrechung
der Stromzufuhr hervorgerufen werden.
Glühlampe oder Schmelzsicherung ersetzen. Das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG KEYLESS-START-SYSTEM
Das Symbol leuchtet im Falle eines Fehlbetriebs des Keyless Start-Systems.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
FEHLER KRAFTSTOFFSPERRSYSTEM
Das Symbol leuchtet im Falle eines Fehlbetriebs des Kraftstoffsperr-Systems.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG SYSTEM LANE DEPARTURE WARNING (LDW)
Das Symbol leuchtet auch im Falle einer Störung des Systems Lane Departure Warning auf.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG AUTOMATISCHES FERNLICHT (Automatic High Beam)
(wo vorhanden)
Wenn das Symbol leuchtet, deutet dies auf einen Fehlbetrieb des automatischen Fernlichts hin.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
61

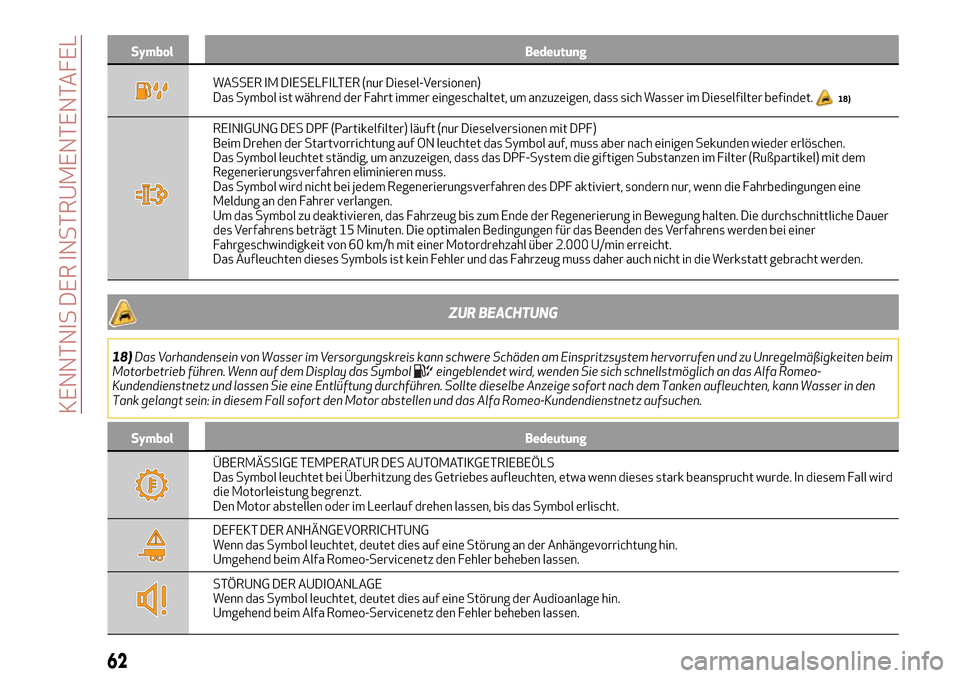

Page 64 of 212
Symbol Bedeutung
WASSER IM DIESELFILTER (nur Diesel-Versionen)
Das Symbol ist während der Fahrt immer eingeschaltet, um anzuzeigen, dass sich Wasser im Dieselfilter befindet.18)
REINIGUNG DES DPF (Partikelfilter) läuft (nur Dieselversionen mit DPF)
Beim Drehen der Startvorrichtung auf ON leuchtet das Symbol auf, muss aber nach einigen Sekunden wieder erlöschen.
Das Symbol leuchtet ständig, um anzuzeigen, dass das DPF-System die giftigen Substanzen im Filter (Rußpartikel) mit dem
Regenerierungsverfahren eliminieren muss.
Das Symbol wird nicht bei jedem Regenerierungsverfahren des DPF aktiviert, sondern nur, wenn die Fahrbedingungen eine
Meldung an den Fahrer verlangen.
Um das Symbol zu deaktivieren, das Fahrzeug bis zum Ende der Regenerierung in Bewegung halten. Die durchschnittliche Dauer
des Verfahrens beträgt 15 Minuten. Die optimalen Bedingungen für das Beenden des Verfahrens werden bei einer
Fahrgeschwindigkeit von 60 km/h mit einer Motordrehzahl über 2.000 U/min erreicht.
Das Aufleuchten dieses Symbols ist kein Fehler und das Fahrzeug muss daher auch nicht in die Werkstatt gebracht werden.
ZUR BEACHTUNG
18)Das Vorhandensein von Wasser im Versorgungskreis kann schwere Schäden am Einspritzsystem hervorrufen und zu Unregelmäßigkeiten beim
Motorbetrieb führen. Wenn auf dem Display das Symboleingeblendet wird, wenden Sie sich schnellstmöglich an das Alfa Romeo-
Kundendienstnetz und lassen Sie eine Entlüftung durchführen. Sollte dieselbe Anzeige sofort nach dem Tanken aufleuchten, kann Wasser in den
Tank gelangt sein: in diesem Fall sofort den Motor abstellen und das Alfa Romeo-Kundendienstnetz aufsuchen.
Symbol Bedeutung
ÜBERMÄSSIGE TEMPERATUR DES AUTOMATIKGETRIEBEÖLS
Das Symbol leuchtet bei Überhitzung des Getriebes aufleuchten, etwa wenn dieses stark beansprucht wurde. In diesem Fall wird
die Motorleistung begrenzt.
Den Motor abstellen oder im Leerlauf drehen lassen, bis das Symbol erlischt.
DEFEKT DER ANHÄNGEVORRICHTUNG
Wenn das Symbol leuchtet, deutet dies auf eine Störung an der Anhängevorrichtung hin.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
STÖRUNG DER AUDIOANLAGE
Wenn das Symbol leuchtet, deutet dies auf eine Störung der Audioanlage hin.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
62
KENNTNIS DER INSTRUMENTENTAFEL

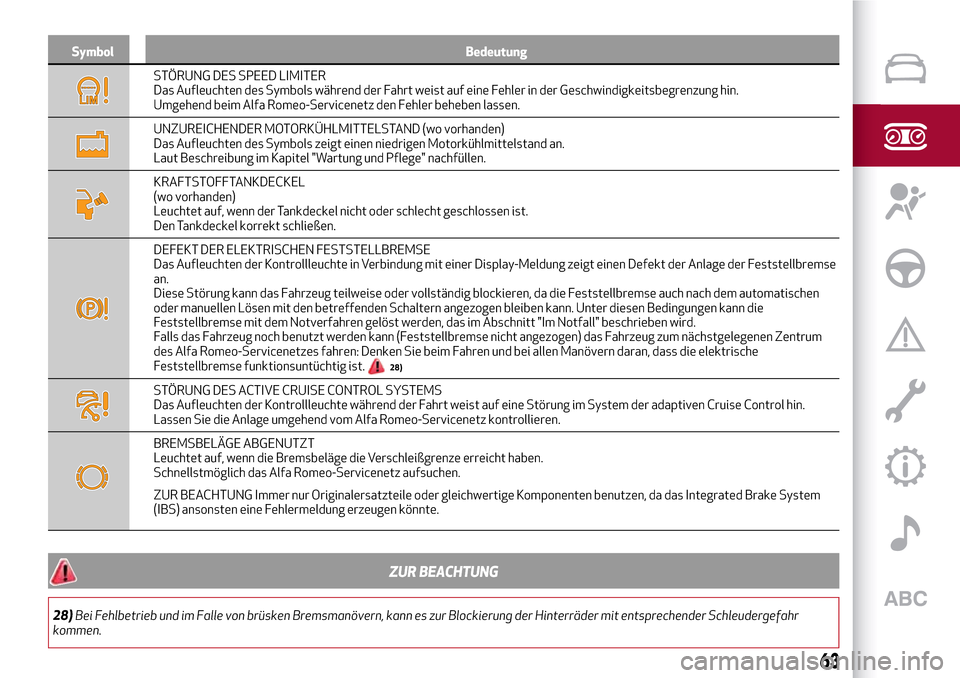

Page 65 of 212
Symbol Bedeutung
STÖRUNG DES SPEED LIMITER
Das Aufleuchten des Symbols während der Fahrt weist auf eine Fehler in der Geschwindigkeitsbegrenzung hin.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
UNZUREICHENDER MOTORKÜHLMITTELSTAND (wo vorhanden)
Das Aufleuchten des Symbols zeigt einen niedrigen Motorkühlmittelstand an.
Laut Beschreibung im Kapitel "Wartung und Pflege" nachfüllen.
KRAFTSTOFFTANKDECKEL
(wo vorhanden)
Leuchtet auf, wenn der Tankdeckel nicht oder schlecht geschlossen ist.
Den Tankdeckel korrekt schließen.
DEFEKT DER ELEKTRISCHEN FESTSTELLBREMSE
Das Aufleuchten der Kontrollleuchte in Verbindung mit einer Display-Meldung zeigt einen Defekt der Anlage der Feststellbremse
an.
Diese Störung kann das Fahrzeug teilweise oder vollständig blockieren, da die Feststellbremse auch nach dem automatischen
oder manuellen Lösen mit den betreffenden Schaltern angezogen bleiben kann. Unter diesen Bedingungen kann die
Feststellbremse mit dem Notverfahren gelöst werden, das im Abschnitt "Im Notfall" beschrieben wird.
Falls das Fahrzeug noch benutzt werden kann (Feststellbremse nicht angezogen) das Fahrzeug zum nächstgelegenen Zentrum
des Alfa Romeo-Servicenetzes fahren: Denken Sie beim Fahren und bei allen Manövern daran, dass die elektrische
Feststellbremse funktionsuntüchtig ist.
28)
STÖRUNG DES ACTIVE CRUISE CONTROL SYSTEMS
Das Aufleuchten der Kontrollleuchte während der Fahrt weist auf eine Störung im System der adaptiven Cruise Control hin.
Lassen Sie die Anlage umgehend vom Alfa Romeo-Servicenetz kontrollieren.
BREMSBELÄGE ABGENUTZT
Leuchtet auf, wenn die Bremsbeläge die Verschleißgrenze erreicht haben.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
ZUR BEACHTUNG Immer nur Originalersatzteile oder gleichwertige Komponenten benutzen, da das Integrated Brake System
(IBS) ansonsten eine Fehlermeldung erzeugen könnte.
ZUR BEACHTUNG
28)Bei Fehlbetrieb und im Falle von brüsken Bremsmanövern, kann es zur Blockierung der Hinterräder mit entsprechender Schleudergefahr
kommen.
63

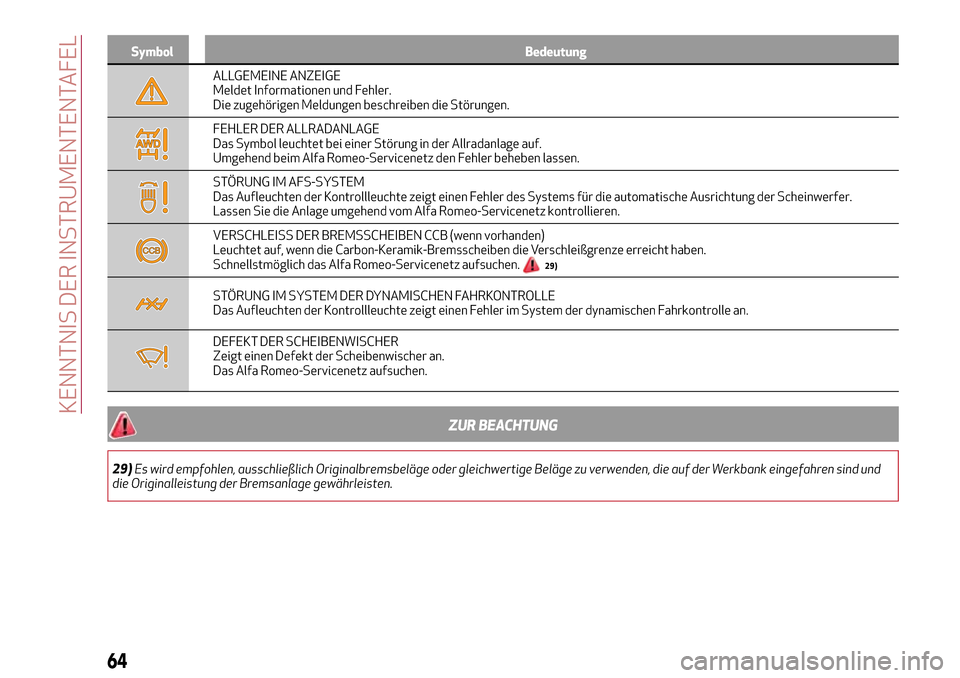

Page 66 of 212
Symbol Bedeutung
ALLGEMEINE ANZEIGE
Meldet Informationen und Fehler.
Die zugehörigen Meldungen beschreiben die Störungen.
FEHLER DER ALLRADANLAGE
Das Symbol leuchtet bei einer Störung in der Allradanlage auf.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
STÖRUNG IM AFS-SYSTEM
Das Aufleuchten der Kontrollleuchte zeigt einen Fehler des Systems für die automatische Ausrichtung der Scheinwerfer.
Lassen Sie die Anlage umgehend vom Alfa Romeo-Servicenetz kontrollieren.
VERSCHLEISS DER BREMSSCHEIBEN CCB (wenn vorhanden)
Leuchtet auf, wenn die Carbon-Keramik-Bremsscheiben die Verschleißgrenze erreicht haben.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
29)
STÖRUNG IM SYSTEM DER DYNAMISCHEN FAHRKONTROLLE
Das Aufleuchten der Kontrollleuchte zeigt einen Fehler im System der dynamischen Fahrkontrolle an.
DEFEKT DER SCHEIBENWISCHER
Zeigt einen Defekt der Scheibenwischer an.
Das Alfa Romeo-Servicenetz aufsuchen.
ZUR BEACHTUNG
29)Es wird empfohlen, ausschließlich Originalbremsbeläge oder gleichwertige Beläge zu verwenden, die auf der Werkbank eingefahren sind und
die Originalleistung der Bremsanlage gewährleisten.
64
KENNTNIS DER INSTRUMENTENTAFEL

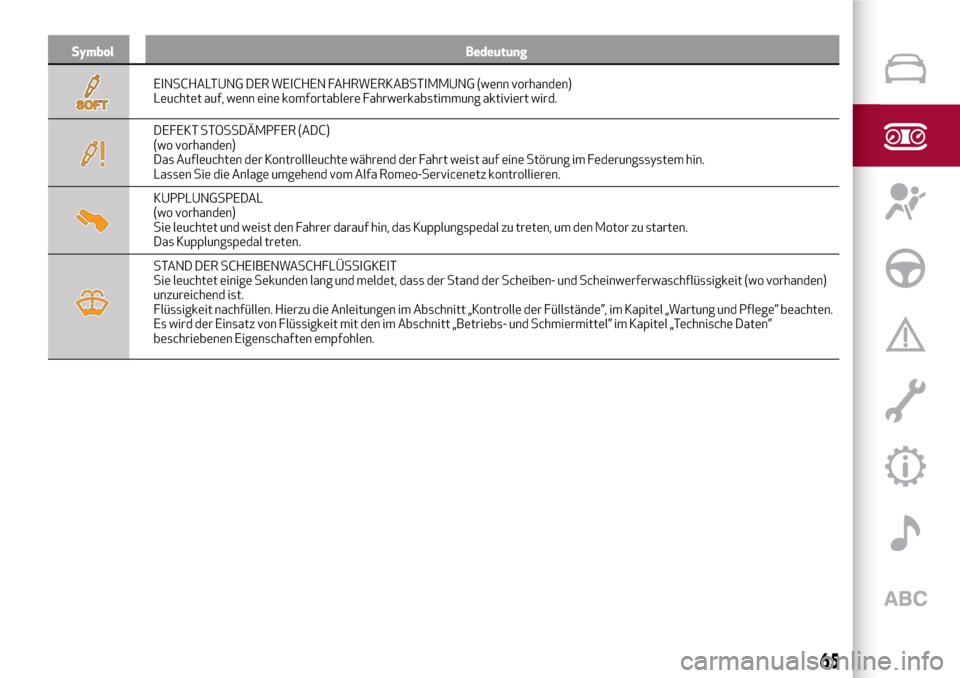

Page 67 of 212
Symbol Bedeutung
EINSCHALTUNG DER WEICHEN FAHRWERKABSTIMMUNG (wenn vorhanden)
Leuchtet auf, wenn eine komfortablere Fahrwerkabstimmung aktiviert wird.
DEFEKT STOSSDÄMPFER (ADC)
(wo vorhanden)
Das Aufleuchten der Kontrollleuchte während der Fahrt weist auf eine Störung im Federungssystem hin.
Lassen Sie die Anlage umgehend vom Alfa Romeo-Servicenetz kontrollieren.
KUPPLUNGSPEDAL
(wo vorhanden)
Sie leuchtet und weist den Fahrer darauf hin, das Kupplungspedal zu treten, um den Motor zu starten.
Das Kupplungspedal treten.
STAND DER SCHEIBENWASCHFLÜSSIGKEIT
Sie leuchtet einige Sekunden lang und meldet, dass der Stand der Scheiben- und Scheinwerferwaschflüssigkeit (wo vorhanden)
unzureichend ist.
Flüssigkeit nachfüllen. Hierzu die Anleitungen im Abschnitt „Kontrolle der Füllstände”, im Kapitel „Wartung und Pflege” beachten.
Es wird der Einsatz von Flüssigkeit mit den im Abschnitt „Betriebs- und Schmiermittel” im Kapitel „Technische Daten”
beschriebenen Eigenschaften empfohlen.
65

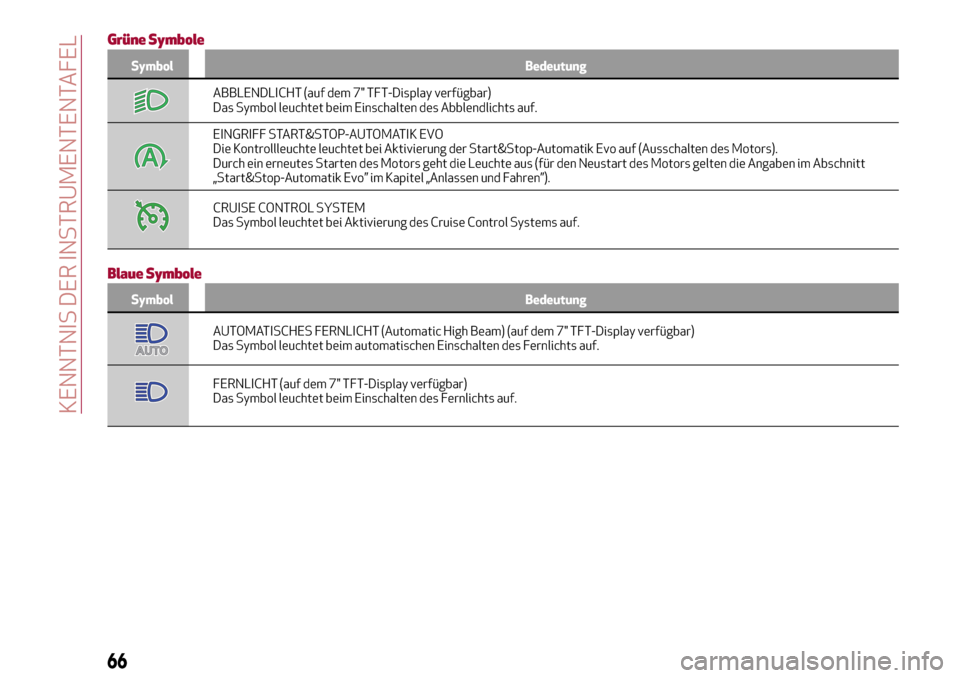

Page 68 of 212
Grüne Symbole
Symbol Bedeutung
ABBLENDLICHT (auf dem 7" TFT-Display verfügbar)
Das Symbol leuchtet beim Einschalten des Abblendlichts auf.
EINGRIFF START&STOP-AUTOMATIK EVO
Die Kontrollleuchte leuchtet bei Aktivierung der Start&Stop-Automatik Evo auf (Ausschalten des Motors).
Durch ein erneutes Starten des Motors geht die Leuchte aus (für den Neustart des Motors gelten die Angaben im Abschnitt
„Start&Stop-Automatik Evo” im Kapitel „Anlassen und Fahren”).
CRUISE CONTROL SYSTEM
Das Symbol leuchtet bei Aktivierung des Cruise Control Systems auf.
Blaue Symbole
Symbol Bedeutung
AUTOMATISCHES FERNLICHT (Automatic High Beam) (auf dem 7" TFT-Display verfügbar)
Das Symbol leuchtet beim automatischen Einschalten des Fernlichts auf.
FERNLICHT (auf dem 7" TFT-Display verfügbar)
Das Symbol leuchtet beim Einschalten des Fernlichts auf.
66
KENNTNIS DER INSTRUMENTENTAFEL

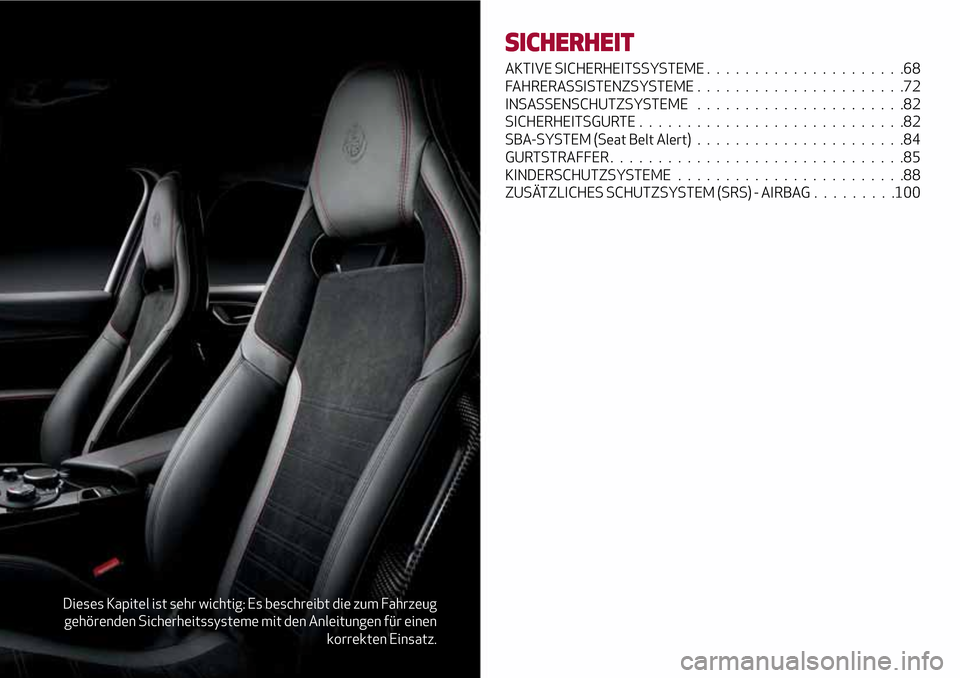

Page 69 of 212
Dieses Kapitel ist sehr wichtig: Es beschreibt die zum Fahrzeug
gehörenden Sicherheitssysteme mit den Anleitungen für einen
korrekten Einsatz.
SICHERHEIT
AKTIVE SICHERHEITSSYSTEME . . ...................68
FAHRERASSISTENZSYSTEME......................72
INSASSENSCHUTZSYSTEME......................82
SICHERHEITSGURTE............................82
SBA-SYSTEM (Seat Belt Alert)......................84
GURTSTRAFFER...............................85
KINDERSCHUTZSYSTEME........................88
ZUSÄTZLICHES SCHUTZSYSTEM (SRS) - AIRBAG .........100

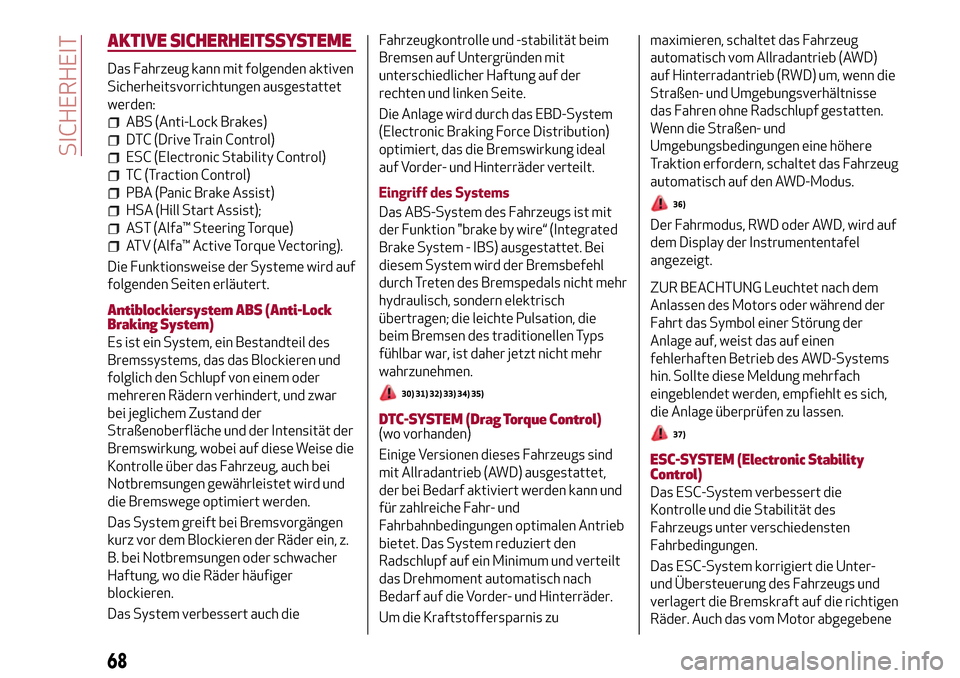

Page 70 of 212
AKTIVE SICHERHEITSSYSTEME
Das Fahrzeug kann mit folgenden aktiven
Sicherheitsvorrichtungen ausgestattet
werden:
ABS (Anti-Lock Brakes)
DTC (Drive Train Control)
ESC (Electronic Stability Control)
TC (Traction Control)
PBA (Panic Brake Assist)
HSA (Hill Start Assist);
AST (Alfa™ Steering Torque)
ATV (Alfa™ Active Torque Vectoring).
Die Funktionsweise der Systeme wird auf
folgenden Seiten erläutert.
Antiblockiersystem ABS (Anti-Lock
Braking System)
Es ist ein System, ein Bestandteil des
Bremssystems, das das Blockieren und
folglich den Schlupf von einem oder
mehreren Rädern verhindert, und zwar
bei jeglichem Zustand der
Straßenoberfläche und der Intensität der
Bremswirkung, wobei auf diese Weise die
Kontrolle über das Fahrzeug, auch bei
Notbremsungen gewährleistet wird und
die Bremswege optimiert werden.
Das System greift bei Bremsvorgängen
kurz vor dem Blockieren der Räder ein, z.
B. bei Notbremsungen oder schwacher
Haftung, wo die Räder häufiger
blockieren.
Das System verbessert auch dieFahrzeugkontrolle und -stabilität beim
Bremsen auf Untergründen mit
unterschiedlicher Haftung auf der
rechten und linken Seite.
Die Anlage wird durch das EBD-System
(Electronic Braking Force Distribution)
optimiert, das die Bremswirkung ideal
auf Vorder- und Hinterräder verteilt.
Eingriff des Systems
Das ABS-System des Fahrzeugs ist mit
der Funktion "brake by wire“ (Integrated
Brake System - IBS) ausgestattet. Bei
diesem System wird der Bremsbefehl
durch Treten des Bremspedals nicht mehr
hydraulisch, sondern elektrisch
übertragen; die leichte Pulsation, die
beim Bremsen des traditionellen Typs
fühlbar war, ist daher jetzt nicht mehr
wahrzunehmen.
30) 31) 32) 33) 34) 35)
DTC-SYSTEM (Drag Torque Control)(wo vorhanden)
Einige Versionen dieses Fahrzeugs sind
mit Allradantrieb (AWD) ausgestattet,
der bei Bedarf aktiviert werden kann und
für zahlreiche Fahr- und
Fahrbahnbedingungen optimalen Antrieb
bietet. Das System reduziert den
Radschlupf auf ein Minimum und verteilt
das Drehmoment automatisch nach
Bedarf auf die Vorder- und Hinterräder.
Um die Kraftstoffersparnis zumaximieren, schaltet das Fahrzeug
automatisch vom Allradantrieb (AWD)
auf Hinterradantrieb (RWD) um, wenn die
Straßen- und Umgebungsverhältnisse
das Fahren ohne Radschlupf gestatten.
Wenn die Straßen- und
Umgebungsbedingungen eine höhere
Traktion erfordern, schaltet das Fahrzeug
automatisch auf den AWD-Modus.
36)
Der Fahrmodus, RWD oder AWD, wird auf
dem Display der Instrumententafel
angezeigt.
ZUR BEACHTUNG Leuchtet nach dem
Anlassen des Motors oder während der
Fahrt das Symbol einer Störung der
Anlage auf, weist das auf einen
fehlerhaften Betrieb des AWD-Systems
hin. Sollte diese Meldung mehrfach
eingeblendet werden, empfiehlt es sich,
die Anlage überprüfen zu lassen.
37)
ESC-SYSTEM (Electronic Stability
Control)
Das ESC-System verbessert die
Kontrolle und die Stabilität des
Fahrzeugs unter verschiedensten
Fahrbedingungen.
Das ESC-System korrigiert die Unter-
und Übersteuerung des Fahrzeugs und
verlagert die Bremskraft auf die richtigen
Räder. Auch das vom Motor abgegebene
68
SICHERHEIT
