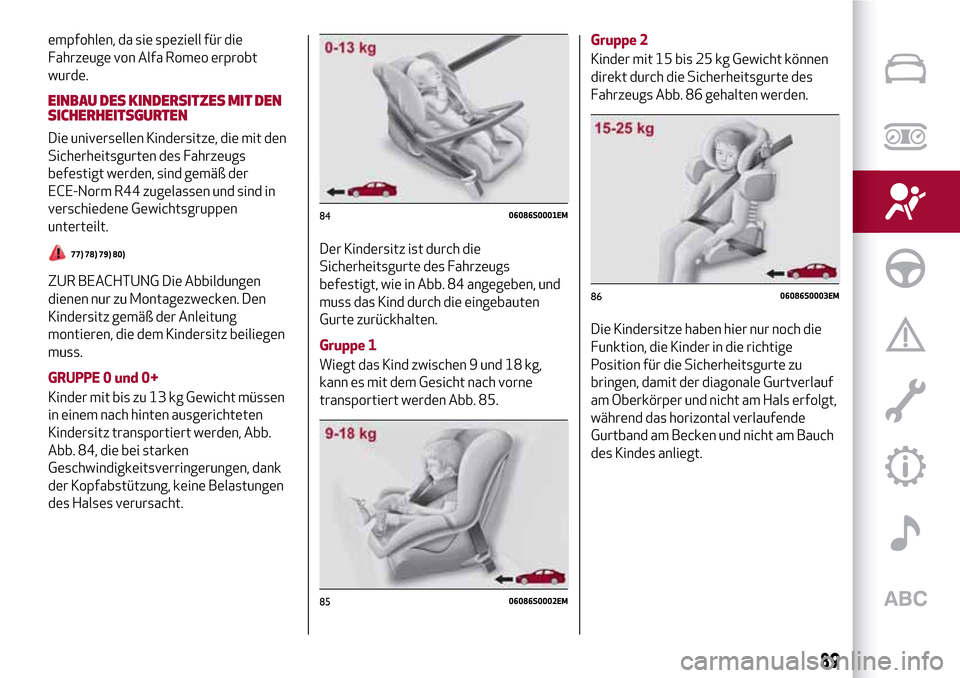

Alfa Romeo Giulia 2016 Betriebsanleitung (in German)

empfohlen, da sie speziell für die
Fahrzeuge von Alfa Romeo erprobt
wurde.
EINBAU DES KINDERSITZES MIT DEN
SICHERHEITSGURTEN
Die universellen Kindersitze, die mit den
Sicherheitsgurten des Fahrzeugs
befestigt werden, sind gemäß der
ECE-Norm R44 zugelassen und sind in
verschiedene Gewichtsgruppen
unterteilt.
77) 78) 79) 80)
ZUR BEACHTUNG Die Abbildungen
dienen nur zu Montagezwecken. Den
Kindersitz gemäß der Anleitung
montieren, die dem Kindersitz beiliegen
muss.
GRUPPE 0 und 0+
Kinder mit bis zu 13 kg Gewicht müssen
in einem nach hinten ausgerichteten
Kindersitz transportiert werden, Abb.
Abb. 84, die bei starken
Geschwindigkeitsverringerungen, dank
der Kopfabstützung, keine Belastungen
des Halses verursacht.Der Kindersitz ist durch die
Sicherheitsgurte des Fahrzeugs
befestigt, wie in Abb. 84 angegeben, und
muss das Kind durch die eingebauten
Gurte zurückhalten.
Gruppe 1
Wiegt das Kind zwischen 9 und 18 kg,
kann es mit dem Gesicht nach vorne
transportiert werden Abb. 85.Gruppe 2
Kinder mit 15 bis 25 kg Gewicht können
direkt durch die Sicherheitsgurte des
Fahrzeugs Abb. 86 gehalten werden.
Die Kindersitze haben hier nur noch die
Funktion, die Kinder in die richtige
Position für die Sicherheitsgurte zu
bringen, damit der diagonale Gurtverlauf
am Oberkörper und nicht am Hals erfolgt,
während das horizontal verlaufende
Gurtband am Becken und nicht am Bauch
des Kindes anliegt.
8406086S0001EM
8506086S0002EM
8606086S0003EM
89

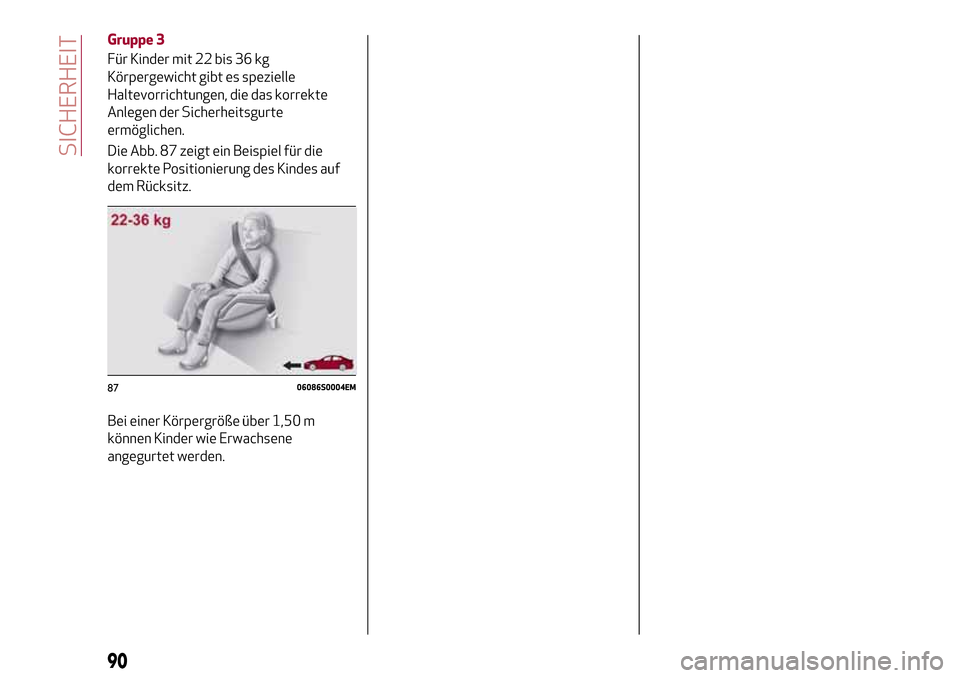

Gruppe 3
Für Kinder mit 22 bis 36 kg
Körpergewicht gibt es spezielle
Haltevorrichtungen, die das korrekte
Anlegen der Sicherheitsgurte
ermöglichen.
Die Abb. 87 zeigt ein Beispiel für die
korrekte Positionierung des Kindes auf
dem Rücksitz.
Bei einer Körpergröße über 1,50 m
können Kinder wie Erwachsene
angegurtet werden.
8706086S0004EM
90
SICHERHEIT

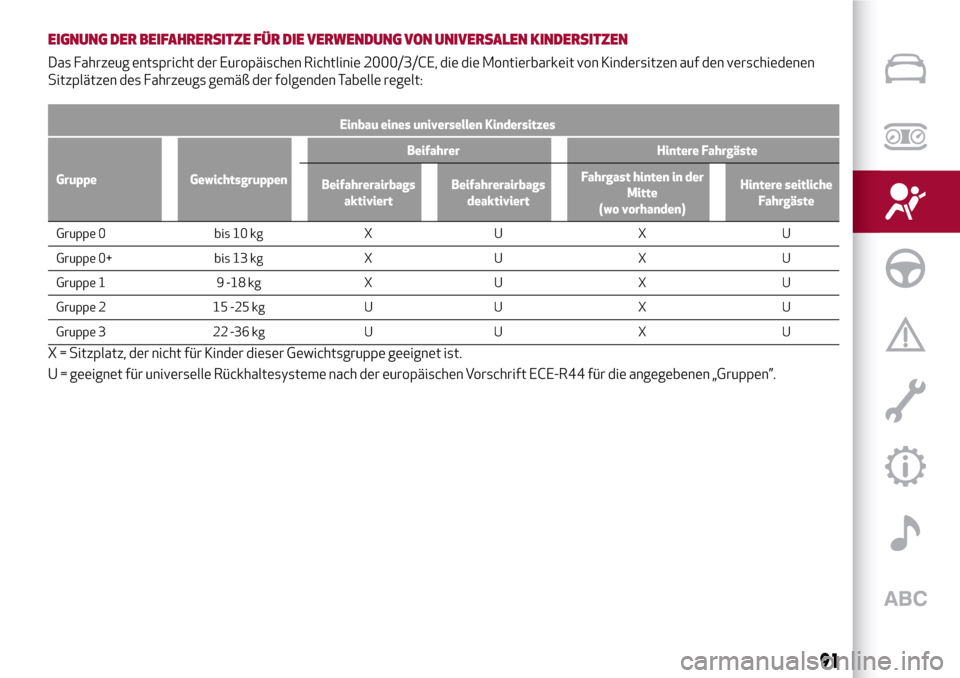

EIGNUNG DER BEIFAHRERSITZE FÜR DIE VERWENDUNG VON UNIVERSALEN KINDERSITZEN
Das Fahrzeug entspricht der Europäischen Richtlinie 2000/3/CE, die die Montierbarkeit von Kindersitzen auf den verschiedenen
Sitzplätzen des Fahrzeugs gemäß der folgenden Tabelle regelt:
Einbau eines universellen Kindersitzes
Gruppe GewichtsgruppenBeifahrer Hintere Fahrgäste
Beifahrerairbags
aktiviertBeifahrerairbags
deaktiviertFahrgast hinten in der
Mitte
(wo vorhanden)Hintere seitliche
Fahrgäste
Gruppe 0 bis 10 kg X U X U
Gruppe
0+ bis 13 kg X U X U
Gruppe 1 9 -18 kg X U X U
Gruppe 2 15 -25 kg U U X U
Gruppe 3 22 -36 kg U U X U
X = Sitzplatz, der nicht für Kinder dieser Gewichtsgruppe geeignet ist.
U = geeignet für universelle Rückhaltesysteme nach der europäischen Vorschrift ECE-R44 für die angegebenen „Gruppen”.
91

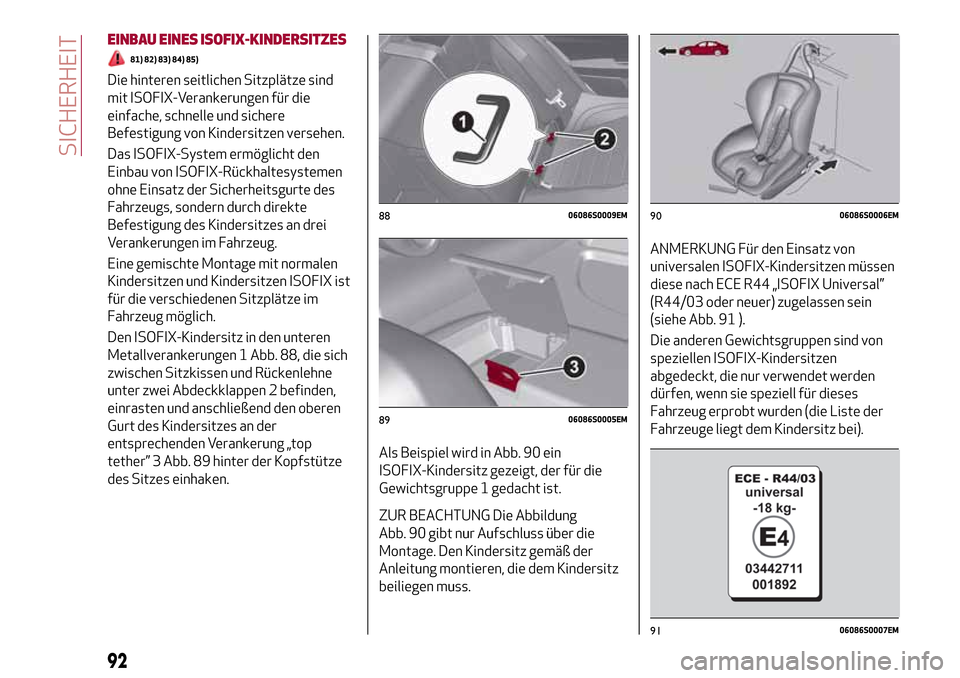

EINBAU EINES ISOFIX-KINDERSITZES
81) 82) 83) 84) 85)
Die hinteren seitlichen Sitzplätze sind
mit ISOFIX-Verankerungen für die
einfache, schnelle und sichere
Befestigung von Kindersitzen versehen.
Das ISOFIX-System ermöglicht den
Einbau von ISOFIX-Rückhaltesystemen
ohne Einsatz der Sicherheitsgurte des
Fahrzeugs, sondern durch direkte
Befestigung des Kindersitzes an drei
Verankerungen im Fahrzeug.
Eine gemischte Montage mit normalen
Kindersitzen und Kindersitzen ISOFIX ist
für die verschiedenen Sitzplätze im
Fahrzeug möglich.
Den ISOFIX-Kindersitz in den unteren
Metallverankerungen 1 Abb. 88, die sich
zwischen Sitzkissen und Rückenlehne
unter zwei Abdeckklappen 2 befinden,
einrasten und anschließend den oberen
Gurt des Kindersitzes an der
entsprechenden Verankerung „top
tether” 3 Abb. 89 hinter der Kopfstütze
des Sitzes einhaken.Als Beispiel wird in Abb. 90 ein
ISOFIX-Kindersitz gezeigt, der für die
Gewichtsgruppe 1 gedacht ist.
ZUR BEACHTUNG Die Abbildung
Abb. 90 gibt nur Aufschluss über die
Montage. Den Kindersitz gemäß der
Anleitung montieren, die dem Kindersitz
beiliegen muss.
ANMERKUNG Für den Einsatz von
universalen ISOFIX-Kindersitzen müssen
diese nach ECE R44 „ISOFIX Universal”
(R44/03 oder neuer) zugelassen sein
(siehe Abb. 91 ).
Die anderen Gewichtsgruppen sind von
speziellen ISOFIX-Kindersitzen
abgedeckt, die nur verwendet werden
dürfen, wenn sie speziell für dieses
Fahrzeug erprobt wurden (die Liste der
Fahrzeuge liegt dem Kindersitz bei).
8806086S0009EM
8906086S0005EM
9006086S0006EM
9106086S0007EM
92
SICHERHEIT

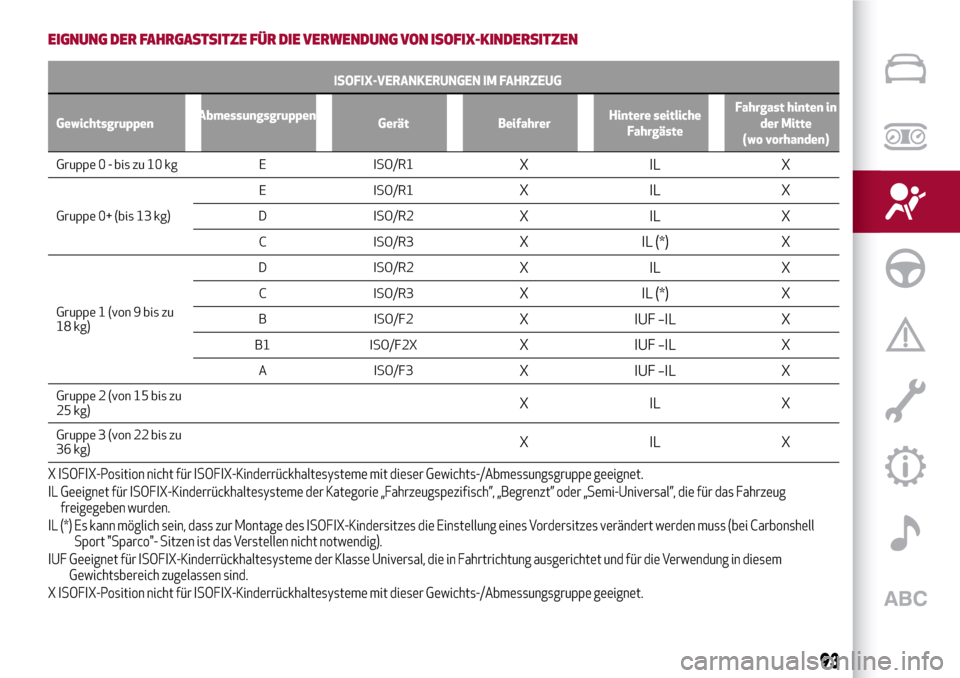

EIGNUNG DER FAHRGASTSITZE FÜR DIE VERWENDUNG VON ISOFIX-KINDERSITZEN
ISOFIX-VERANKERUNGEN IM FAHRZEUG
GewichtsgruppenAbmessungsgruppen
Gerät BeifahrerHintere seitliche
FahrgästeFahrgast hinten in
der Mitte
(wo vorhanden)
Gruppe
0 - bis zu 10 kg E ISO/R1XILX
Gruppe 0+ (bis 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Gruppe 1 (von 9 bis zu
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2X IUF–IL X
B1 ISO/F2XX IUF–IL X
A ISO/F3X IUF–IL X
Gruppe 2 (von 15 bis zu
25 kg)XILX
Gruppe 3 (von 22 bis zu
36 kg)XILX
X ISOFIX-Position nicht für ISOFIX-Kinderrückhaltesysteme mit dieser Gewichts-/Abmessungsgruppe geeignet.
IL Geeignet für ISOFIX-Kinderrückhaltesysteme der Kategorie „Fahrzeugspezifisch”, „Begrenzt” oder „Semi-Universal”, die für das Fahrzeug
freigegeben wurden.
IL (*) Es kann möglich sein, dass zur Montage des ISOFIX-Kindersitzes die Einstellung eines Vordersitzes verändert werden muss (bei Carbonshell
Sport "Sparco"- Sitzen ist das Verstellen nicht notwendig).
IUF Geeignet für ISOFIX-Kinderrückhaltesysteme der Klasse Universal, die in Fahrtrichtung ausgerichtet und für die Verwendung in diesem
Gewichtsbereich zugelassen sind.
X ISOFIX-Position nicht für ISOFIX-Kinderrückhaltesysteme mit dieser Gewichts-/Abmessungsgruppe geeignet.
93

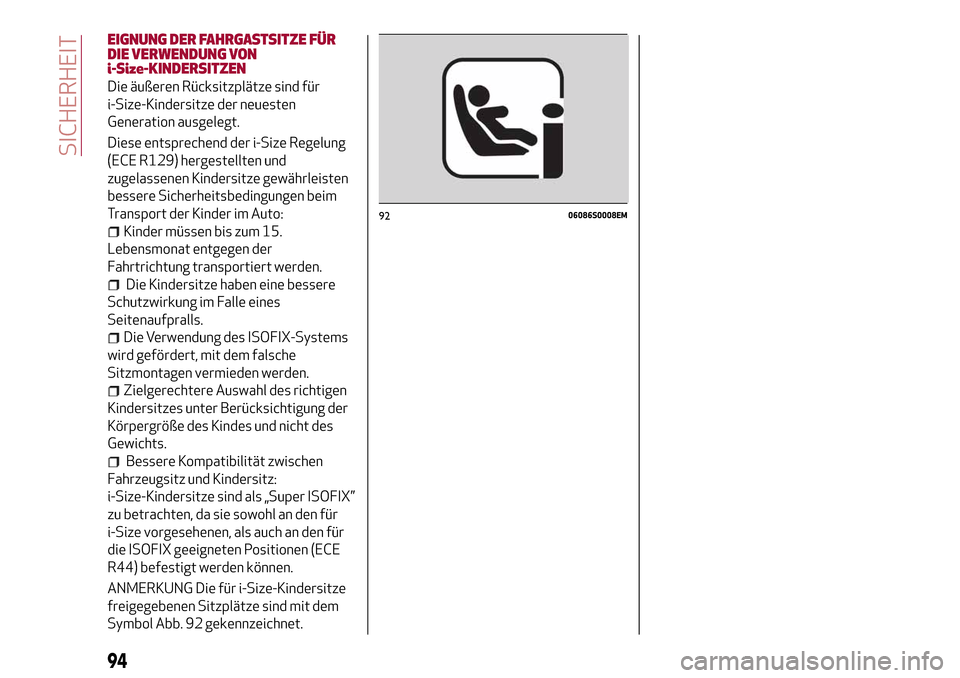

EIGNUNG DER FAHRGASTSITZE FÜR
DIE VERWENDUNG VON
i-Size-KINDERSITZEN
Die äußeren Rücksitzplätze sind für
i-Size-Kindersitze der neuesten
Generation ausgelegt.
Diese entsprechend der i-Size Regelung
(ECE R129) hergestellten und
zugelassenen Kindersitze gewährleisten
bessere Sicherheitsbedingungen beim
Transport der Kinder im Auto:
Kinder müssen bis zum 15.
Lebensmonat entgegen der
Fahrtrichtung transportiert werden.
Die Kindersitze haben eine bessere
Schutzwirkung im Falle eines
Seitenaufpralls.
Die Verwendung des ISOFIX-Systems
wird gefördert, mit dem falsche
Sitzmontagen vermieden werden.
Zielgerechtere Auswahl des richtigen
Kindersitzes unter Berücksichtigung der
Körpergröße des Kindes und nicht des
Gewichts.
Bessere Kompatibilität zwischen
Fahrzeugsitz und Kindersitz:
i-Size-Kindersitze sind als „Super ISOFIX”
zu betrachten, da sie sowohl an den für
i-Size vorgesehenen, als auch an den für
die ISOFIX geeigneten Positionen (ECE
R44) befestigt werden können.
ANMERKUNG Die für i-Size-Kindersitze
freigegebenen Sitzplätze sind mit dem
Symbol Abb. 92 gekennzeichnet.
9206086S0008EM
94
SICHERHEIT

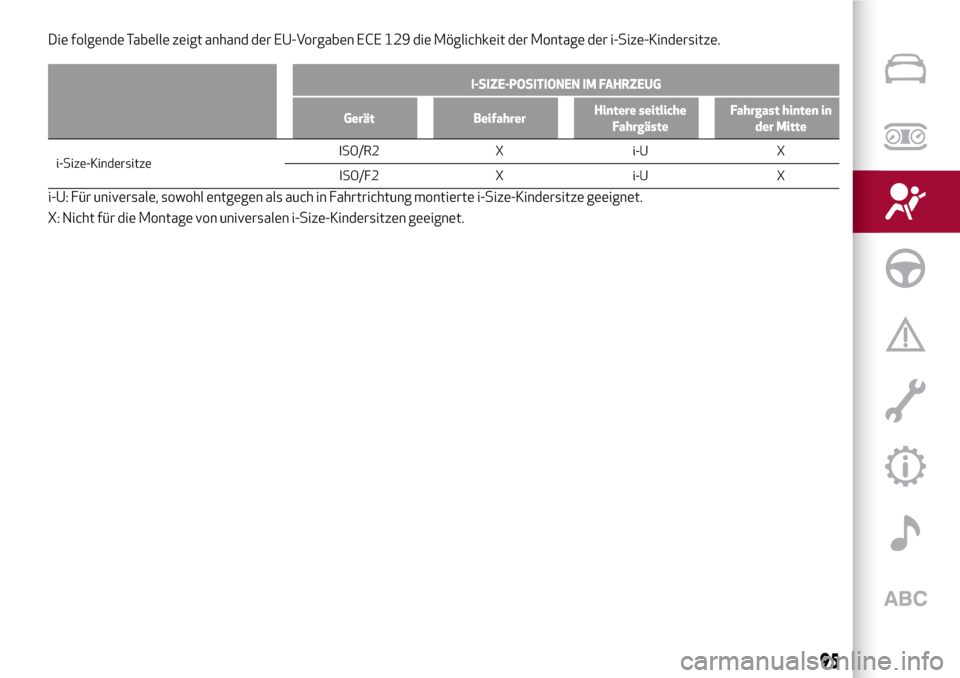

Die folgende Tabelle zeigt anhand der EU-Vorgaben ECE 129 die Möglichkeit der Montage der i-Size-Kindersitze.
I-SIZE-POSITIONEN IM FAHRZEUG
Gerät BeifahrerHintere seitliche
FahrgästeFahrgast hinten in
der Mitte
i-Size-KindersitzeISO/R2
X i-U X
ISO/F2 X i-U X
i-U: Für universale, sowohl entgegen als auch in Fahrtrichtung montierte i-Size-Kindersitze geeignet.
X: Nicht für die Montage von universalen i-Size-Kindersitzen geeignet.
95

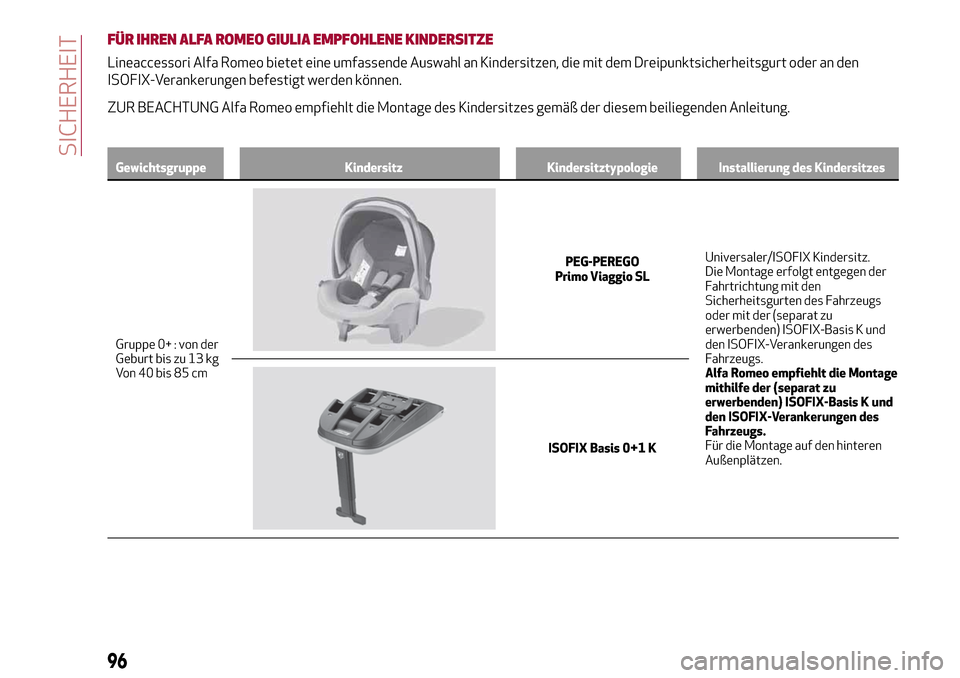

FÜR IHREN ALFA ROMEO GIULIA EMPFOHLENE KINDERSITZE
Lineaccessori Alfa Romeo bietet eine umfassende Auswahl an Kindersitzen, die mit dem Dreipunktsicherheitsgurt oder an den
ISOFIX-Verankerungen befestigt werden können.
ZUR BEACHTUNG Alfa Romeo empfiehlt die Montage des Kindersitzes gemäß der diesem beiliegenden Anleitung.
Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 0+ : von der
Geburt
bis zu 13 kg
Von 40 bis 85 cm
PEG-PEREGO
Primo Viaggio SLUniversaler/ISOFIX Kindersitz.
Die Montage erfolgt entgegen der
Fahrtrichtung mit den
Sicherheitsgurten des Fahrzeugs
oder mit der (separat zu
erwerbenden) ISOFIX-Basis K und
den ISOFIX-Verankerungen des
Fahrzeugs.
Alfa Romeo empfiehlt die Montage
mithilfe der (separat zu
erwerbenden) ISOFIX-Basis K und
den ISOFIX-Verankerungen des
Fahrzeugs.
Für die Montage auf den hinteren
Außenplätzen.
ISOFIX Basis 0+1 K
96
SICHERHEIT

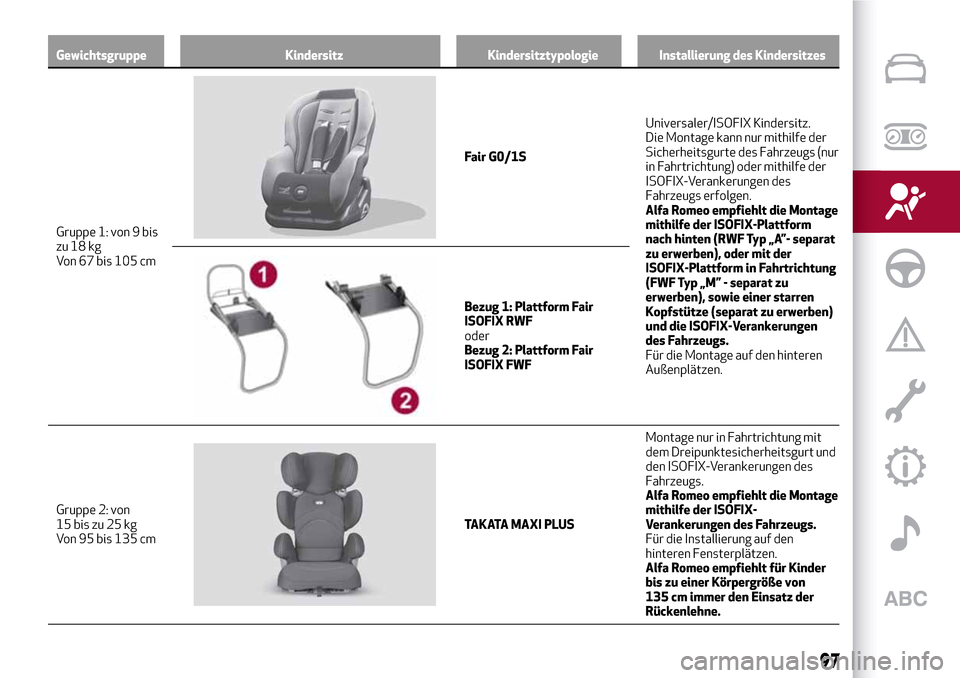

Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 1: von 9 bis
zu 18 kg
Von 67 bis 105 cm
Fair G0/1SUniversaler/ISOFIX Kindersitz.
Die Montage kann nur mithilfe der
Sicherheitsgurte des Fahrzeugs (nur
in Fahrtrichtung) oder mithilfe der
ISOFIX-Verankerungen des
Fahrzeugs erfolgen.
Alfa Romeo empfiehlt die Montage
mithilfe der ISOFIX-Plattform
nach hinten (RWF Typ „A”- separat
zu erwerben), oder mit der
ISOFIX-Plattform in Fahrtrichtung
(FWF Typ „M” - separat zu
erwerben), sowie einer starren
Kopfstütze (separat zu erwerben)
und die ISOFIX-Verankerungen
des Fahrzeugs.
Für die Montage auf den hinteren
Außenplätzen.
Bezug 1: Plattform Fair
ISOFIX RWF
oder
Bezug 2: Plattform Fair
ISOFIX FWF
Gruppe 2: von
15 bis zu 25 kg
Von 95 bis 135 cm
TAKATA MAXI PLUSMontage nur in Fahrtrichtung mit
dem Dreipunktesicherheitsgurt und
den ISOFIX-Verankerungen des
Fahrzeugs.
Alfa Romeo empfiehlt die Montage
mithilfe der ISOFIX-
Verankerungen des Fahrzeugs.
Für die Installierung auf den
hinteren Fensterplätzen.
Alfa Romeo empfiehlt für Kinder
bis zu einer Körpergröße von
135 cm immer den Einsatz der
Rückenlehne.
97

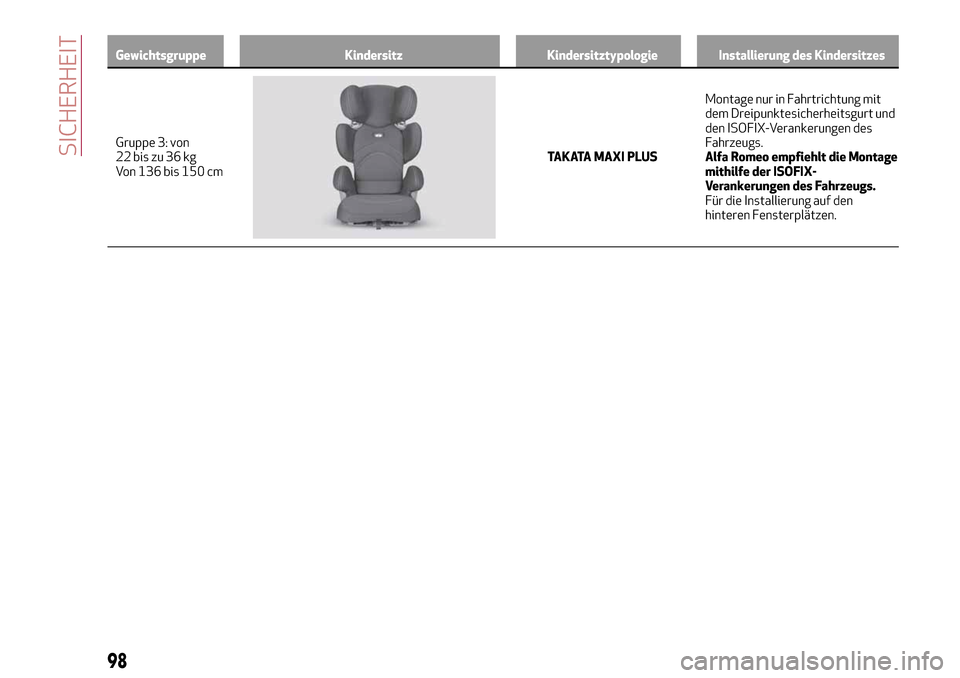

Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 3: von
22bis zu 36 kg
Von 136 bis 150 cmTAKATA MAXI PLUSMontage nur in Fahrtrichtung mit
dem Dreipunktesicherheitsgurt und
den ISOFIX-Verankerungen des
Fahrzeugs.
Alfa Romeo empfiehlt die Montage
mithilfe der ISOFIX-
Verankerungen des Fahrzeugs.
Für die Installierung auf den
hinteren Fensterplätzen.
98
