Alfa Romeo Giulia 2016 Instrukcja Obsługi (in Polish)

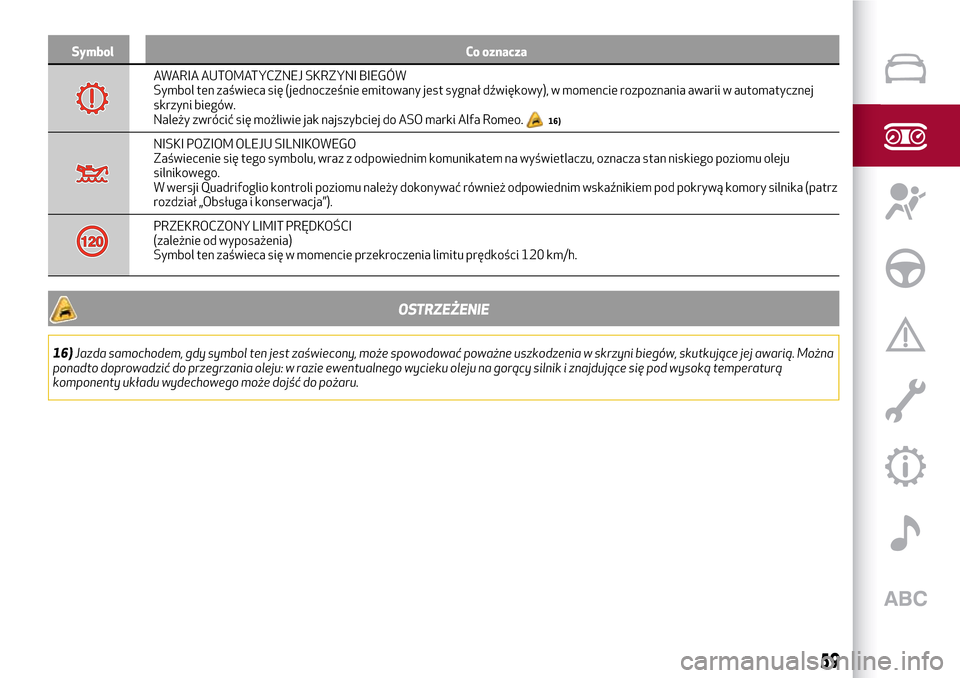

Symbol Co oznacza
AWARIA AUTOMATYCZNEJ SKRZYNI BIEGÓW
Symbol ten zaświeca się (jednocześnie emitowany jest sygnał dźwiękowy), w momencie rozpoznania awarii w automatycznej
skrzyni biegów.
Należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
16)
NISKI POZIOM OLEJU SILNIKOWEGO
Zaświecenie się tego symbolu, wraz z odpowiednim komunikatem na wyświetlaczu, oznacza stan niskiego poziomu oleju
silnikowego.
W wersji Quadrifoglio kontroli poziomu należy dokonywać również odpowiednim wskaźnikiem pod pokrywą komory silnika (patrz
rozdział „Obsługa i konserwacja”).
PRZEKROCZONY LIMIT PRĘDKOŚCI
(zależnie od wyposażenia)
Symbol ten zaświeca się w momencie przekroczenia limitu prędkości 120 km/h.
OSTRZEŻENIE
16)Jazda samochodem, gdy symbol ten jest zaświecony, może spowodować poważne uszkodzenia w skrzyni biegów, skutkujące jej awarią. Można
ponadto doprowadzić do przegrzania oleju: w razie ewentualnego wycieku oleju na gorący silnik i znajdujące się pod wysoką temperaturą
komponenty układu wydechowego może dojść do pożaru.
59

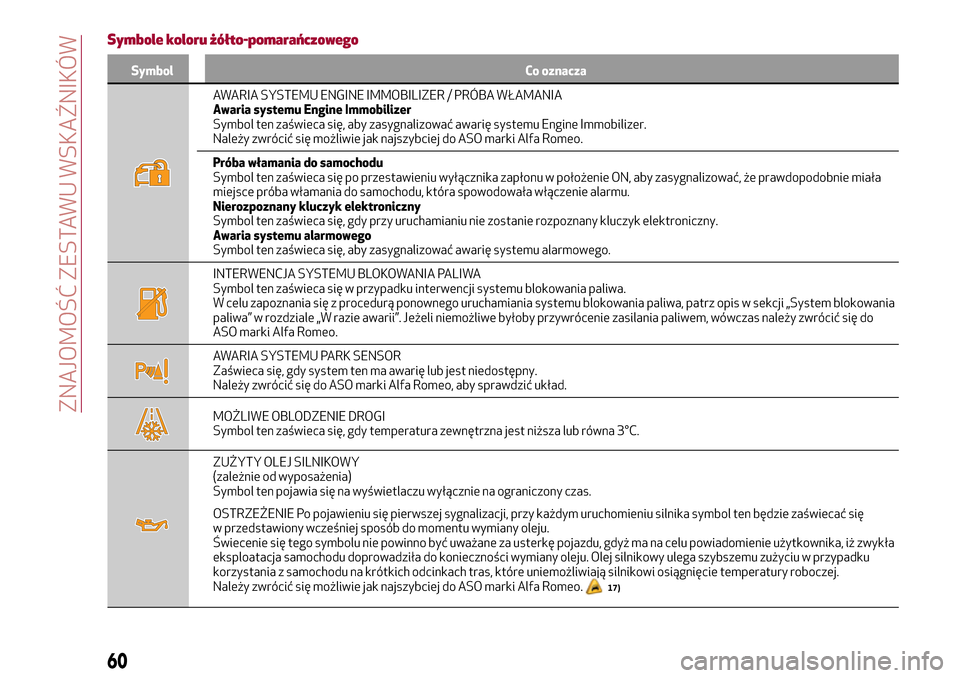

Symbole koloru żółto-pomarańczowego
Symbol Co oznacza
AWARIA SYSTEMU ENGINE IMMOBILIZER / PRÓBA WŁAMANIA
Awaria systemu Engine Immobilizer
Symbol ten zaświeca się, aby zasygnalizować awarię systemu Engine Immobilizer.
Należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
Próba włamania do samochodu
Symbol ten zaświeca się po przestawieniu wyłącznika zapłonu w położenie ON, aby zasygnalizować, że prawdopodobnie miała
miejsce próba włamania do samochodu, która spowodowała włączenie alarmu.
Nierozpoznany kluczyk elektroniczny
Symbol ten zaświeca się, gdy przy uruchamianiu nie zostanie rozpoznany kluczyk elektroniczny.
Awaria systemu alarmowego
Symbol ten zaświeca się, aby zasygnalizować awarię systemu alarmowego.
INTERWENCJA SYSTEMU BLOKOWANIA PALIWA
Symbol ten zaświeca się w przypadku interwencji systemu blokowania paliwa.
W celu zapoznania się z procedurą ponownego uruchamiania systemu blokowania paliwa, patrz opis w sekcji „System blokowania
paliwa” w rozdziale „W razie awarii”. Jeżeli niemożliwe byłoby przywrócenie zasilania paliwem, wówczas należy zwrócić się do
ASO marki Alfa Romeo.
AWARIA SYSTEMU PARK SENSOR
Zaświeca się, gdy system ten ma awarię lub jest niedostępny.
Należy zwrócić się do ASO marki Alfa Romeo, aby sprawdzić układ.
MOŻLIWE OBLODZENIE DROGI
Symbol ten zaświeca się, gdy temperatura zewnętrzna jest niższa lub równa 3°C.
ZUŻYTY OLEJ SILNIKOWY
(zależnie od wyposażenia)
Symbol ten pojawia się na wyświetlaczu wyłącznie na ograniczony czas.
OSTRZEŻENIE Po pojawieniu się pierwszej sygnalizacji, przy każdym uruchomieniu silnika symbol ten będzie zaświecać się
w przedstawiony wcześniej sposób do momentu wymiany oleju.
Świecenie się tego symbolu nie powinno być uważane za usterkę pojazdu, gdyż ma na celu powiadomienie użytkownika, iż zwykła
eksploatacja samochodu doprowadziła do konieczności wymiany oleju. Olej silnikowy ulega szybszemu zużyciu w przypadku
korzystania z samochodu na krótkich odcinkach tras, które uniemożliwiają silnikowi osiągnięcie temperatury roboczej.
Należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
17)
60
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

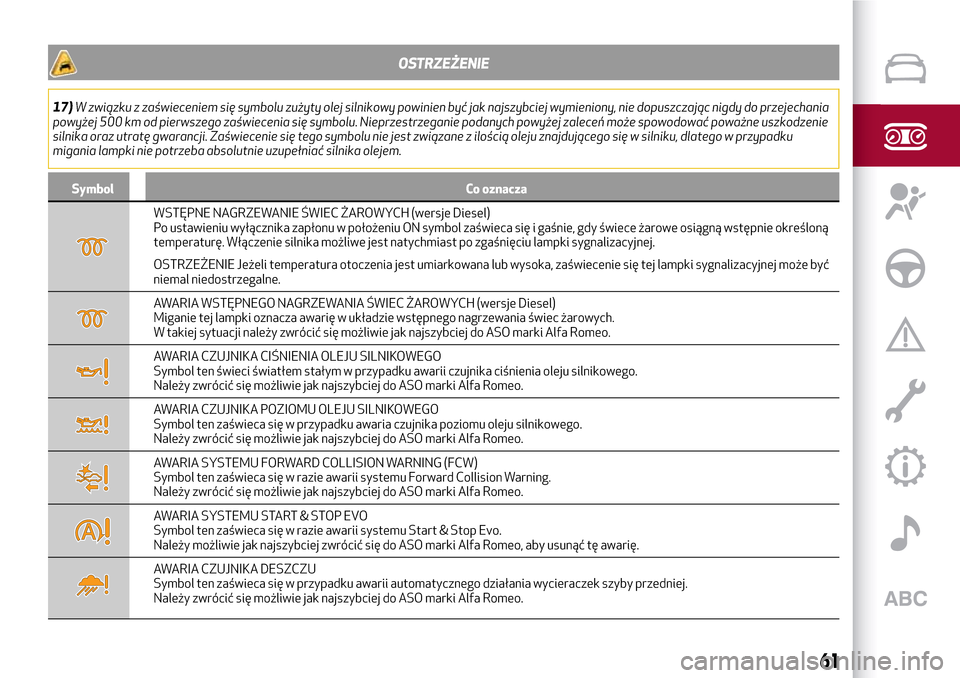

OSTRZEŻENIE
17)W związku z zaświeceniem się symbolu zużyty olej silnikowy powinien być jak najszybciej wymieniony, nie dopuszczając nigdy do przejechania
powyżej 500 km od pierwszego zaświecenia się symbolu. Nieprzestrzeganie podanych powyżej zaleceń może spowodować poważne uszkodzenie
silnika oraz utratę gwarancji. Zaświecenie się tego symbolu nie jest związane z ilością oleju znajdującego się w silniku, dlatego w przypadku
migania lampki nie potrzeba absolutnie uzupełniać silnika olejem.
Symbol Co oznacza
WSTĘPNE NAGRZEWANIE ŚWIEC ŻAROWYCH (wersje Diesel)
Po ustawieniu wyłącznika zapłonu w położeniu ON symbol zaświeca się i gaśnie, gdy świece żarowe osiągną wstępnie określoną
temperaturę. Włączenie silnika możliwe jest natychmiast po zgaśnięciu lampki sygnalizacyjnej.
OSTRZEŻENIE Jeżeli temperatura otoczenia jest umiarkowana lub wysoka, zaświecenie się tej lampki sygnalizacyjnej może być
niemal niedostrzegalne.
AWARIA WSTĘPNEGO NAGRZEWANIA ŚWIEC ŻAROWYCH (wersje Diesel)
Miganie tej lampki oznacza awarię w układzie wstępnego nagrzewania świec żarowych.
W takiej sytuacji należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
AWARIA CZUJNIKA CIŚNIENIA OLEJU SILNIKOWEGO
Symbol ten świeci światłem stałym w przypadku awarii czujnika ciśnienia oleju silnikowego.
Należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
AWARIA CZUJNIKA POZIOMU OLEJU SILNIKOWEGO
Symbol ten zaświeca się w przypadku awaria czujnika poziomu oleju silnikowego.
Należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
AWARIA SYSTEMU FORWARD COLLISION WARNING (FCW)
Symbol ten zaświeca się w razie awarii systemu Forward Collision Warning.
Należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
AWARIA SYSTEMU START & STOP EVO
Symbol ten zaświeca się w razie awarii systemu Start & Stop Evo.
Należy możliwie jak najszybciej zwrócić się do ASO marki Alfa Romeo, aby usunąć tę awarię.
AWARIA CZUJNIKA DESZCZU
Symbol ten zaświeca się w przypadku awarii automatycznego działania wycieraczek szyby przedniej.
Należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
61

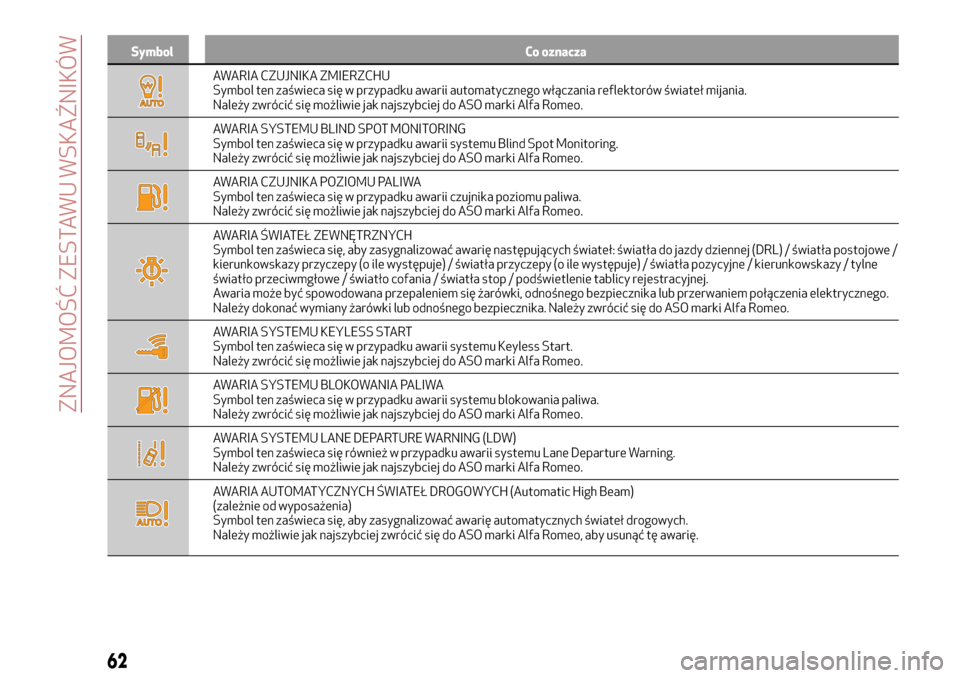

Symbol Co oznacza
AWARIA CZUJNIKA ZMIERZCHU
Symbol ten zaświeca się w przypadku awarii automatycznego włączania reflektorów świateł mijania.
Należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
AWARIA SYSTEMU BLIND SPOT MONITORING
Symbol ten zaświeca się w przypadku awarii systemu Blind Spot Monitoring.
Należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
AWARIA CZUJNIKA POZIOMU PALIWA
Symbol ten zaświeca się w przypadku awarii czujnika poziomu paliwa.
Należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
AWARIA ŚWIATEŁ ZEWNĘTRZNYCH
Symbol ten zaświeca się, aby zasygnalizować awarię następujących świateł: światła do jazdy dziennej (DRL) / światła postojowe /
kierunkowskazy przyczepy (o ile występuje) / światła przyczepy (o ile występuje) / światła pozycyjne / kierunkowskazy / tylne
światło przeciwmgłowe / światło cofania / światła stop / podświetlenie tablicy rejestracyjnej.
Awaria może być spowodowana przepaleniem się żarówki, odnośnego bezpiecznika lub przerwaniem połączenia elektrycznego.
Należy dokonać wymiany żarówki lub odnośnego bezpiecznika. Należy zwrócić się do ASO marki Alfa Romeo.
AWARIA SYSTEMU KEYLESS START
Symbol ten zaświeca się w przypadku awarii systemu Keyless Start.
Należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
AWARIA SYSTEMU BLOKOWANIA PALIWA
Symbol ten zaświeca się w przypadku awarii systemu blokowania paliwa.
Należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
AWARIA SYSTEMU LANE DEPARTURE WARNING (LDW)
Symbol ten zaświeca się również w przypadku awarii systemu Lane Departure Warning.
Należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
AWARIA AUTOMATYCZNYCH ŚWIATEŁ DROGOWYCH (Automatic High Beam)
(zależnie od wyposażenia)
Symbol ten zaświeca się, aby zasygnalizować awarię automatycznych świateł drogowych.
Należy możliwie jak najszybciej zwrócić się do ASO marki Alfa Romeo, aby usunąć tę awarię.
62
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

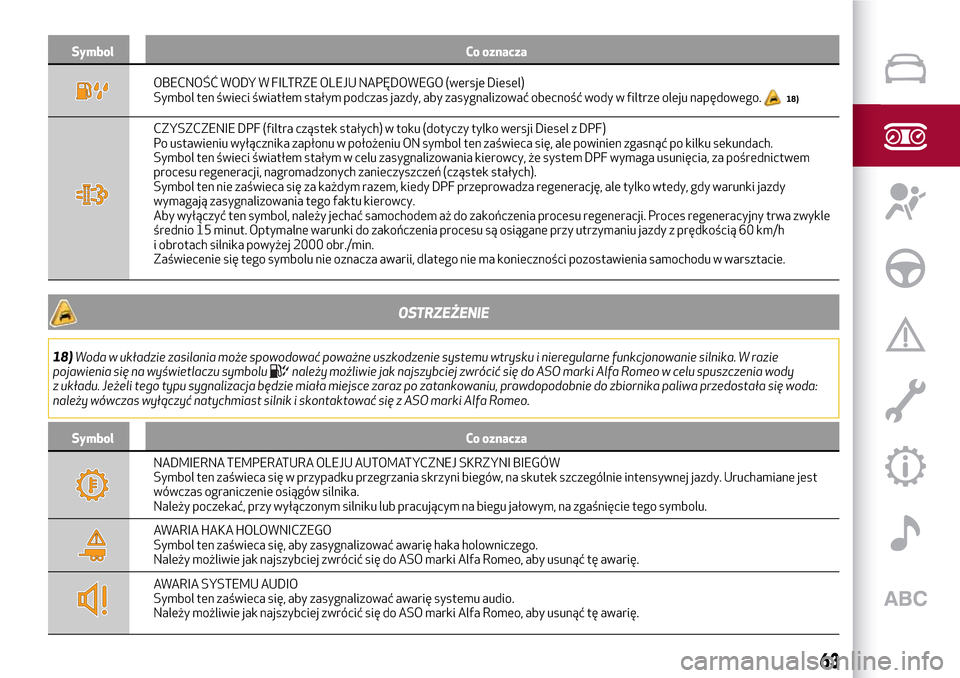

Symbol Co oznacza
OBECNOŚĆ WODY W FILTRZE OLEJU NAPĘDOWEGO (wersje Diesel)
Symbol ten świeci światłem stałym podczas jazdy, aby zasygnalizować obecność wody w filtrze oleju napędowego.18)
CZYSZCZENIE DPF (filtra cząstek stałych) w toku (dotyczy tylko wersji Diesel z DPF)
Po ustawieniu wyłącznika zapłonu w położeniu ON symbol ten zaświeca się, ale powinien zgasnąć po kilku sekundach.
Symbol ten świeci światłem stałym w celu zasygnalizowania kierowcy, że system DPF wymaga usunięcia, za pośrednictwem
procesu regeneracji, nagromadzonych zanieczyszczeń (cząstek stałych).
Symbol ten nie zaświeca się za każdym razem, kiedy DPF przeprowadza regenerację, ale tylko wtedy, gdy warunki jazdy
wymagają zasygnalizowania tego faktu kierowcy.
Aby wyłączyć ten symbol, należy jechać samochodem aż do zakończenia procesu regeneracji. Proces regeneracyjny trwa zwykle
średnio 15 minut. Optymalne warunki do zakończenia procesu są osiągane przy utrzymaniu jazdy z prędkością 60 km/h
i obrotach silnika powyżej 2000 obr./min.
Zaświecenie się tego symbolu nie oznacza awarii, dlatego nie ma konieczności pozostawienia samochodu w warsztacie.
OSTRZEŻENIE
18)Woda w układzie zasilania może spowodować poważne uszkodzenie systemu wtrysku i nieregularne funkcjonowanie silnika. W razie
pojawienia się na wyświetlaczu symbolunależy możliwie jak najszybciej zwrócić się do ASO marki Alfa Romeo w celu spuszczenia wody
z układu. Jeżeli tego typu sygnalizacja będzie miała miejsce zaraz po zatankowaniu, prawdopodobnie do zbiornika paliwa przedostała się woda:
należy wówczas wyłączyć natychmiast silnik i skontaktować się z ASO marki Alfa Romeo.
Symbol Co oznacza
NADMIERNA TEMPERATURA OLEJU AUTOMATYCZNEJ SKRZYNI BIEGÓW
Symbol ten zaświeca się w przypadku przegrzania skrzyni biegów, na skutek szczególnie intensywnej jazdy. Uruchamiane jest
wówczas ograniczenie osiągów silnika.
Należy poczekać, przy wyłączonym silniku lub pracującym na biegu jałowym, na zgaśnięcie tego symbolu.
AWARIA HAKA HOLOWNICZEGO
Symbol ten zaświeca się, aby zasygnalizować awarię haka holowniczego.
Należy możliwie jak najszybciej zwrócić się do ASO marki Alfa Romeo, aby usunąć tę awarię.
AWARIA SYSTEMU AUDIO
Symbol ten zaświeca się, aby zasygnalizować awarię systemu audio.
Należy możliwie jak najszybciej zwrócić się do ASO marki Alfa Romeo, aby usunąć tę awarię.
63

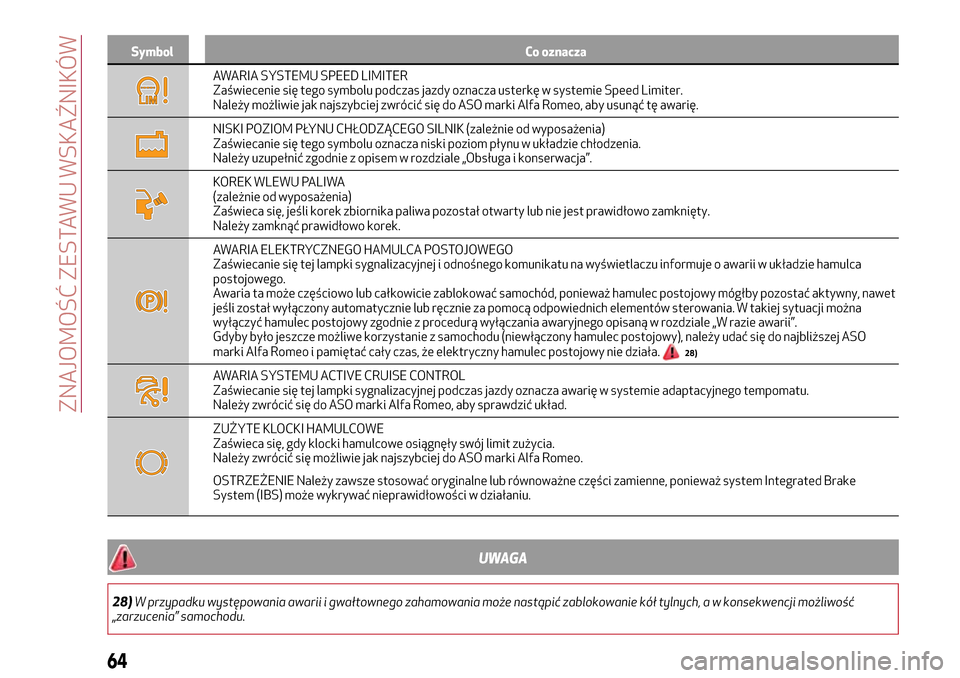

Symbol Co oznacza
AWARIA SYSTEMU SPEED LIMITER
Zaświecenie się tego symbolu podczas jazdy oznacza usterkę w systemie Speed Limiter.
Należy możliwie jak najszybciej zwrócić się do ASO marki Alfa Romeo, aby usunąć tę awarię.
NISKI POZIOM PŁYNU CHŁODZĄCEGO SILNIK (zależnie od wyposażenia)
Zaświecanie się tego symbolu oznacza niski poziom płynu w układzie chłodzenia.
Należy uzupełnić zgodnie z opisem w rozdziale „Obsługa i konserwacja”.
KOREK WLEWU PALIWA
(zależnie od wyposażenia)
Zaświeca się, jeśli korek zbiornika paliwa pozostał otwarty lub nie jest prawidłowo zamknięty.
Należy zamknąć prawidłowo korek.
AWARIA ELEKTRYCZNEGO HAMULCA POSTOJOWEGO
Zaświecanie się tej lampki sygnalizacyjnej i odnośnego komunikatu na wyświetlaczu informuje o awarii w układzie hamulca
postojowego.
Awaria ta może częściowo lub całkowicie zablokować samochód, ponieważ hamulec postojowy mógłby pozostać aktywny, nawet
jeśli został wyłączony automatycznie lub ręcznie za pomocą odpowiednich elementów sterowania. W takiej sytuacji można
wyłączyć hamulec postojowy zgodnie z procedurą wyłączania awaryjnego opisaną w rozdziale „W razie awarii”.
Gdyby było jeszcze możliwe korzystanie z samochodu (niewłączony hamulec postojowy), należy udać się do najbliższej ASO
marki Alfa Romeo i pamiętać cały czas, że elektryczny hamulec postojowy nie działa.
28)
AWARIA SYSTEMU ACTIVE CRUISE CONTROL
Zaświecanie się tej lampki sygnalizacyjnej podczas jazdy oznacza awarię w systemie adaptacyjnego tempomatu.
Należy zwrócić się do ASO marki Alfa Romeo, aby sprawdzić układ.
ZUŻYTE KLOCKI HAMULCOWE
Zaświeca się, gdy klocki hamulcowe osiągnęły swój limit zużycia.
Należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
OSTRZEŻENIE Należy zawsze stosować oryginalne lub równoważne części zamienne, ponieważ system Integrated Brake
System (IBS) może wykrywać nieprawidłowości w działaniu.
UWAGA
28)W przypadku występowania awarii i gwałtownego zahamowania może nastąpić zablokowanie kół tylnych, a w konsekwencji możliwość
„zarzucenia” samochodu.
64
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

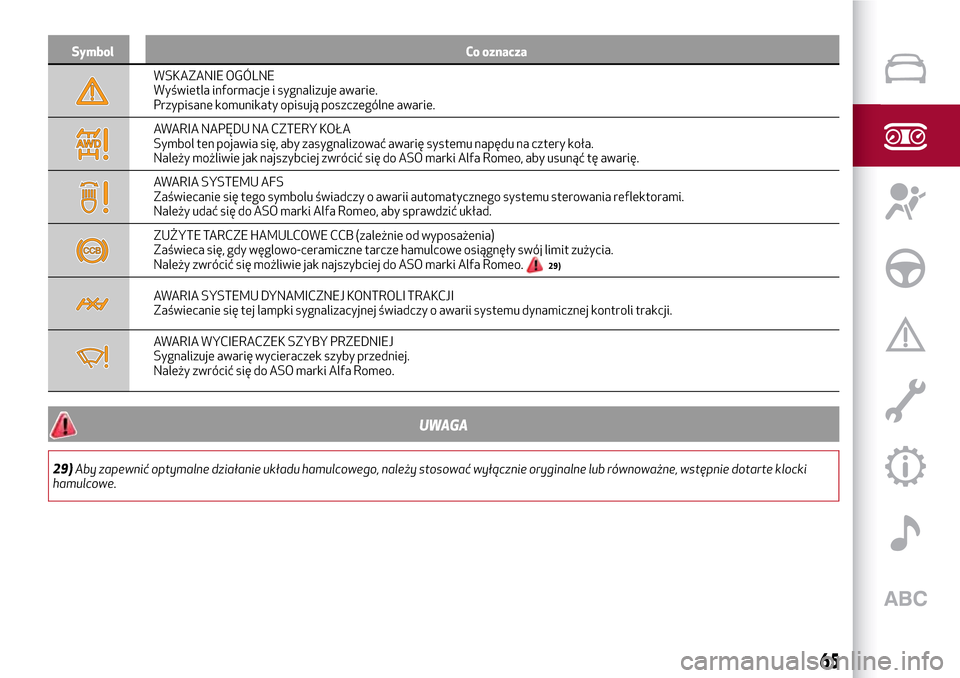

Symbol Co oznacza
WSKAZANIE OGÓLNE
Wyświetla informacje i sygnalizuje awarie.
Przypisane komunikaty opisują poszczególne awarie.
AWARIA NAPĘDU NA CZTERY KOŁA
Symbol ten pojawia się, aby zasygnalizować awarię systemu napędu na cztery koła.
Należy możliwie jak najszybciej zwrócić się do ASO marki Alfa Romeo, aby usunąć tę awarię.
AWARIA SYSTEMU AFS
Zaświecanie się tego symbolu świadczy o awarii automatycznego systemu sterowania reflektorami.
Należy udać się do ASO marki Alfa Romeo, aby sprawdzić układ.
ZUŻYTE TARCZE HAMULCOWE CCB (zależnie od wyposażenia)
Zaświeca się, gdy węglowo-ceramiczne tarcze hamulcowe osiągnęły swój limit zużycia.
Należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
29)
AWARIA SYSTEMU DYNAMICZNEJ KONTROLI TRAKCJI
Zaświecanie się tej lampki sygnalizacyjnej świadczy o awarii systemu dynamicznej kontroli trakcji.
AWARIA WYCIERACZEK SZYBY PRZEDNIEJ
Sygnalizuje awarię wycieraczek szyby przedniej.
Należy zwrócić się do ASO marki Alfa Romeo.
UWAGA
29)Aby zapewnić optymalne działanie układu hamulcowego, należy stosować wyłącznie oryginalne lub równoważne, wstępnie dotarte klocki
hamulcowe.
65

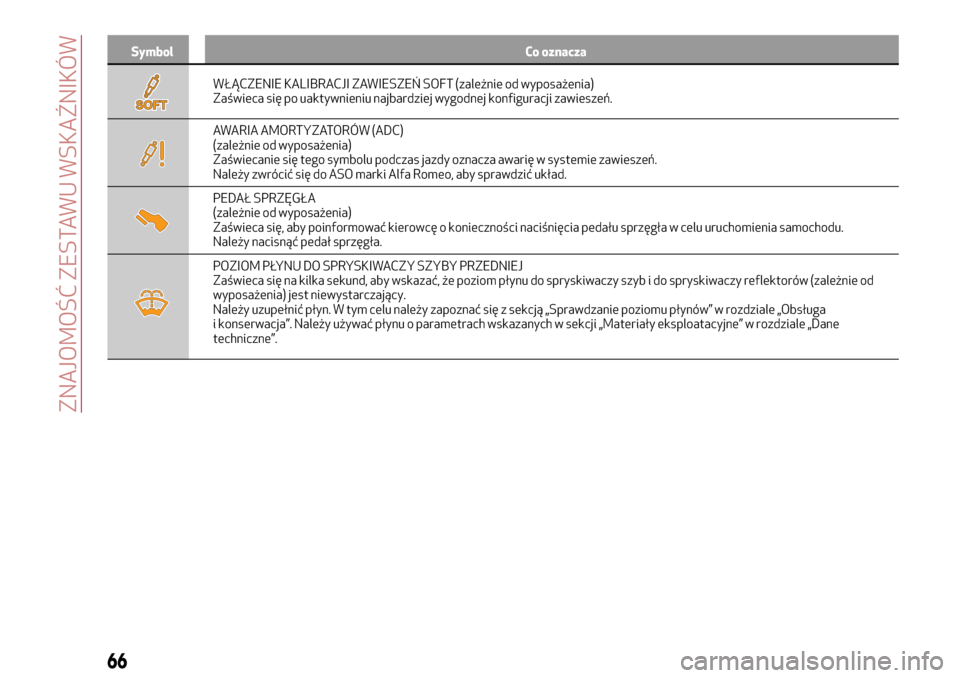

Symbol Co oznacza
WŁĄCZENIE KALIBRACJI ZAWIESZEŃ SOFT (zależnie od wyposażenia)
Zaświeca się po uaktywnieniu najbardziej wygodnej konfiguracji zawieszeń.
AWARIA AMORTYZATORÓW (ADC)
(zależnie od wyposażenia)
Zaświecanie się tego symbolu podczas jazdy oznacza awarię w systemie zawieszeń.
Należy zwrócić się do ASO marki Alfa Romeo, aby sprawdzić układ.
PEDAŁ SPRZĘGŁA
(zależnie od wyposażenia)
Zaświeca się, aby poinformować kierowcę o konieczności naciśnięcia pedału sprzęgła w celu uruchomienia samochodu.
Należy nacisnąć pedał sprzęgła.
POZIOM PŁYNU DO SPRYSKIWACZY SZYBY PRZEDNIEJ
Zaświeca się na kilka sekund, aby wskazać, że poziom płynu do spryskiwaczy szyb i do spryskiwaczy reflektorów (zależnie od
wyposażenia) jest niewystarczający.
Należy uzupełnić płyn. W tym celu należy zapoznać się z sekcją „Sprawdzanie poziomu płynów” w rozdziale „Obsługa
i konserwacja”. Należy używać płynu o parametrach wskazanych w sekcji „Materiały eksploatacyjne” w rozdziale „Dane
techniczne”.
66
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

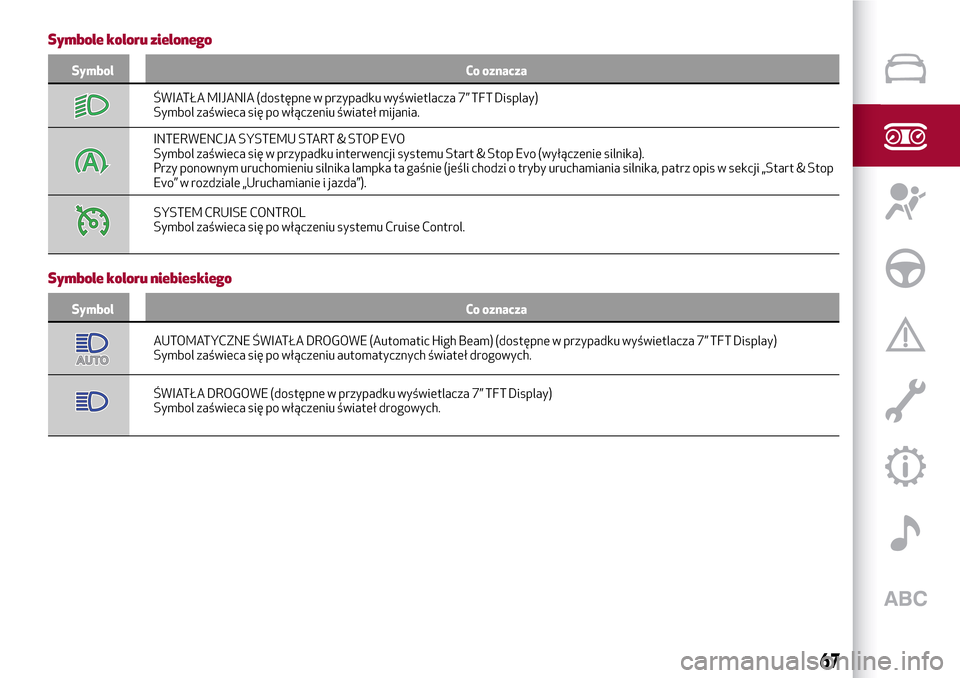

Symbole koloru zielonego
Symbol Co oznacza
ŚWIATŁA MIJANIA (dostępne w przypadku wyświetlacza 7” TFT Display)
Symbol zaświeca się po włączeniu świateł mijania.
INTERWENCJA SYSTEMU START & STOP EVO
Symbol zaświeca się w przypadku interwencji systemu Start & Stop Evo (wyłączenie silnika).
Przy ponownym uruchomieniu silnika lampka ta gaśnie (jeśli chodzi o tryby uruchamiania silnika, patrz opis w sekcji „Start & Stop
Evo” w rozdziale „Uruchamianie i jazda”).
SYSTEM CRUISE CONTROL
Symbol zaświeca się po włączeniu systemu Cruise Control.
Symbole koloru niebieskiego
Symbol Co oznacza
AUTOMATYCZNE ŚWIATŁA DROGOWE (Automatic High Beam) (dostępne w przypadku wyświetlacza 7” TFT Display)
Symbol zaświeca się po włączeniu automatycznych świateł drogowych.
ŚWIATŁA DROGOWE (dostępne w przypadku wyświetlacza 7” TFT Display)
Symbol zaświeca się po włączeniu świateł drogowych.
67

68

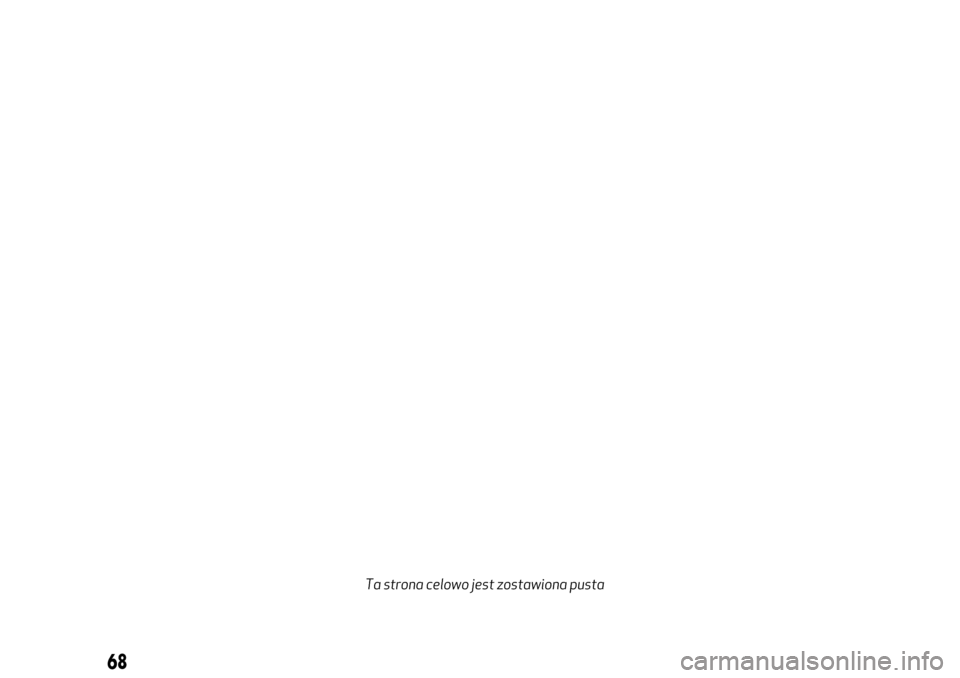

Ta strona celowo jest zostawiona pusta
