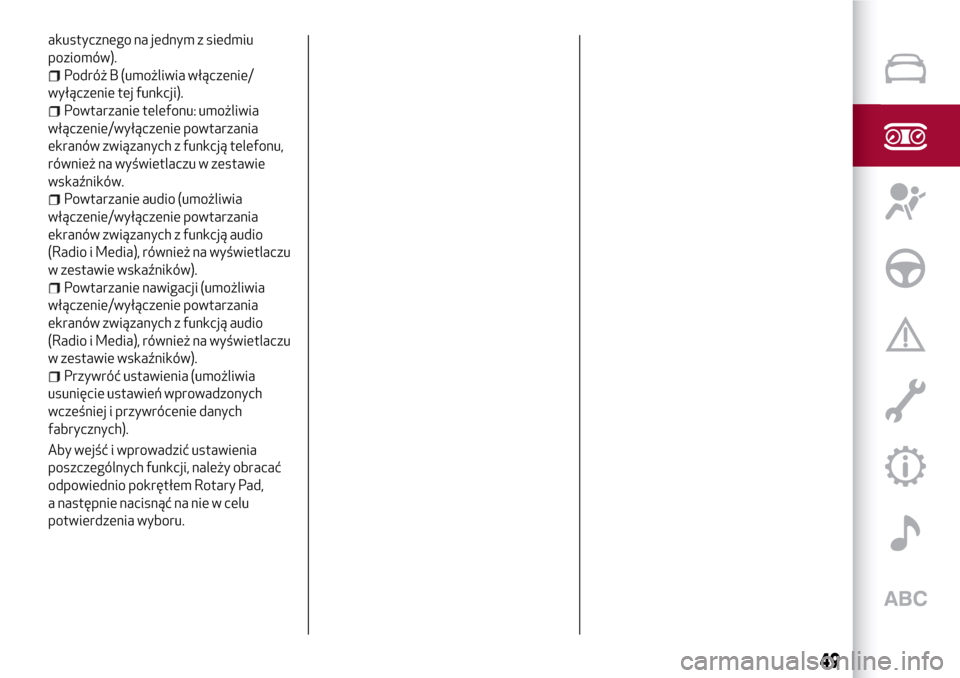

akustycznego na jednym z siedmiu
poziomów).
Podróż B (umożliwia włączenie/
wyłączenie tej funkcji).
Powtarzanie telefonu: umożliwia
włączenie/wyłączenie powtarzania
ekranów związanych z funkcją telefonu,
również na wyświetlaczu w zestawie
wskaźników.
Powtarzanie audio (umożliwia
włączenie/wyłączenie powtarzania
ekranów związanych z funkcją audio
(Radio i Media), również na wyświetlaczu
w zestawie wskaźników).
Powtarzanie nawigacji (umożliwia
włączenie/wyłączenie powtarzania
ekranów związanych z funkcją audio
(Radio i Media), również na wyświetlaczu
w zestawie wskaźników).
Przywróć ustawienia (umożliwia
usunięcie ustawień wprowadzonych
wcześniej i przywrócenie danych
fabrycznych).
Aby wejść i wprowadzić ustawienia
poszczególnych funkcji, należy obracać
odpowiednio pokrętłem Rotary Pad,
a następnie nacisnąć na nie w celu
potwierdzenia wyboru.
49

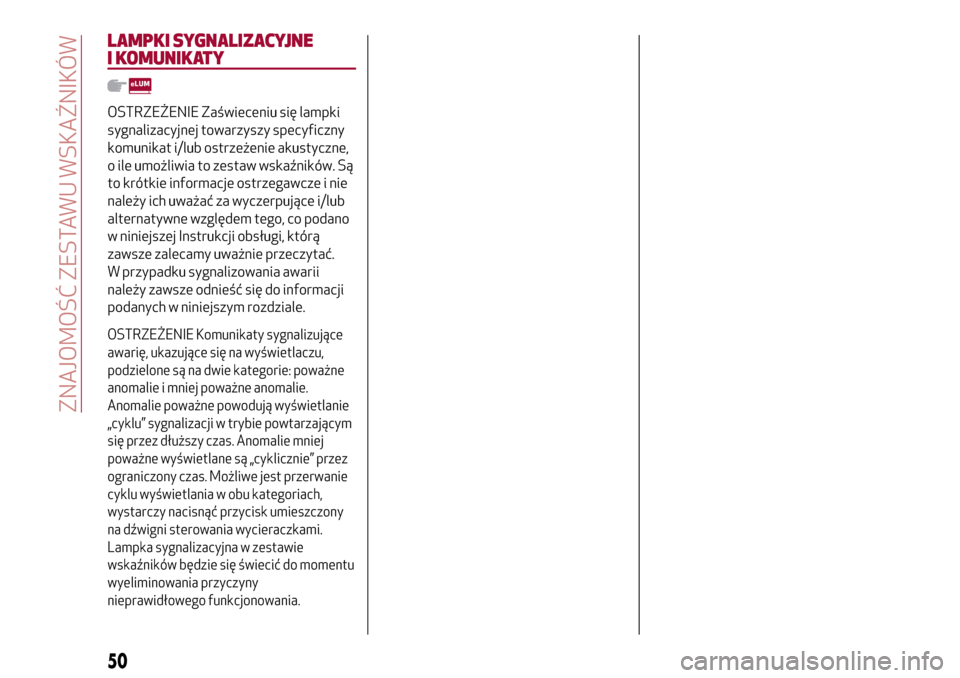

LAMPKI SYGNALIZACYJNE
I KOMUNIKATY
OSTRZEŻENIE Zaświeceniu się lampki
sygnalizacyjnej towarzyszy specyficzny
komunikat i/lub ostrzeżenie akustyczne,
o ile umożliwia to zestaw wskaźników. Są
to krótkie informacje ostrzegawcze i nie
należy ich uważać za wyczerpujące i/lub
alternatywne względem tego, co podano
w niniejszej Instrukcji obsługi, którą
zawsze zalecamy uważnie przeczytać.
W przypadku sygnalizowania awarii
należy zawsze odnieść się do informacji
podanych w niniejszym rozdziale.
OSTRZEŻENIE Komunikaty sygnalizujące
awarię, ukazujące się na wyświetlaczu,
podzielone są na dwie kategorie: poważne
anomalie i mniej poważne anomalie.
Anomalie poważne powodują wyświetlanie
„cyklu” sygnalizacji w trybie powtarzającym
się przez dłuższy czas. Anomalie mniej
poważne wyświetlane są „cyklicznie” przez
ograniczony czas. Możliwe jest przerwanie
cyklu wyświetlania w obu kategoriach,
wystarczy nacisnąć przycisk umieszczony
na dźwigni sterowania wycieraczkami.
Lampka sygnalizacyjna w zestawie
wskaźników będzie się świecić do momentu
wyeliminowania przyczyny
nieprawidłowego funkcjonowania.
50
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

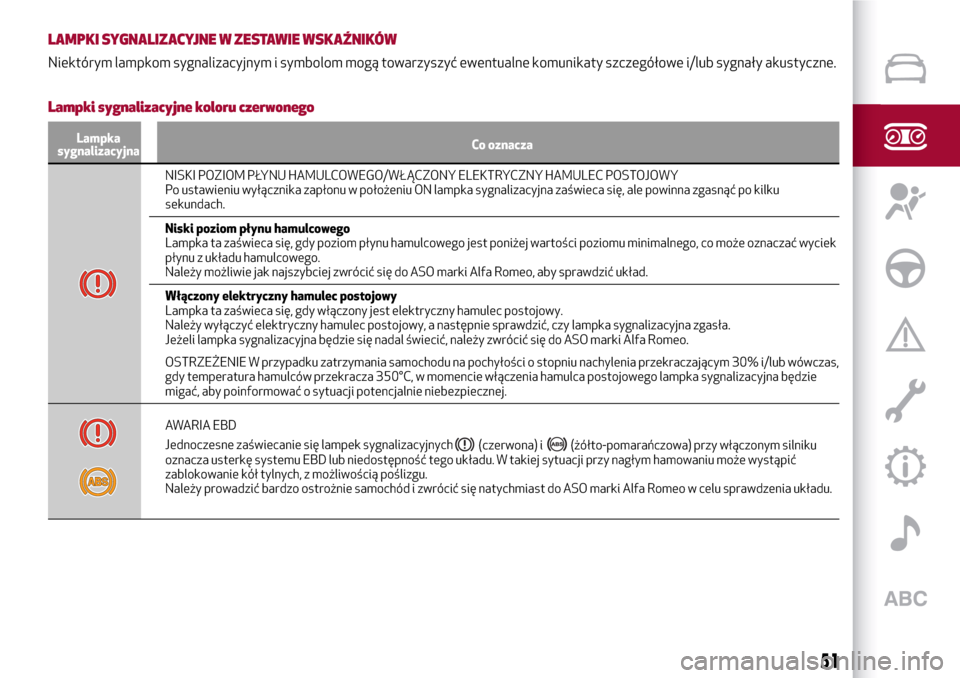

LAMPKI SYGNALIZACYJNE W ZESTAWIE WSKAŹNIKÓW
Niektórym lampkom sygnalizacyjnym i symbolom mogą towarzyszyć ewentualne komunikaty szczegółowe i/lub sygnały akustyczne.
Lampki sygnalizacyjne koloru czerwonego
Lampka
sygnalizacyjnaCo oznacza
NISKI POZIOM PŁYNU HAMULCOWEGO/WŁĄCZONY ELEKTRYCZNY HAMULEC POSTOJOWY
Po ustawieniu wyłącznika zapłonu w położeniu ON lampka sygnalizacyjna zaświeca się, ale powinna zgasnąć po kilku
sekundach.
Niski poziom płynu hamulcowego
Lampka ta zaświeca się, gdy poziom płynu hamulcowego jest poniżej wartości poziomu minimalnego, co może oznaczać wyciek
płynu z układu hamulcowego.
Należy możliwie jak najszybciej zwrócić się do ASO marki Alfa Romeo, aby sprawdzić układ.
Włączony elektryczny hamulec postojowy
Lampka ta zaświeca się, gdy włączony jest elektryczny hamulec postojowy.
Należy wyłączyć elektryczny hamulec postojowy, a następnie sprawdzić, czy lampka sygnalizacyjna zgasła.
Jeżeli lampka sygnalizacyjna będzie się nadal świecić, należy zwrócić się do ASO marki Alfa Romeo.
OSTRZEŻENIE W przypadku zatrzymania samochodu na pochyłości o stopniu nachylenia przekraczającym 30% i/lub wówczas,
gdy temperatura hamulców przekracza 350°C, w momencie włączenia hamulca postojowego lampka sygnalizacyjna będzie
migać, aby poinformować o sytuacji potencjalnie niebezpiecznej.
AWARIA EBD
Jednoczesne zaświecanie się lampek sygnalizacyjnych
(czerwona) i(żółto-pomarańczowa) przy włączonym silniku
oznacza usterkę systemu EBD lub niedostępność tego układu. W takiej sytuacji przy nagłym hamowaniu może wystąpić
zablokowanie kół tylnych, z możliwością poślizgu.
Należy prowadzić bardzo ostrożnie samochód i zwrócić się natychmiast do ASO marki Alfa Romeo w celu sprawdzenia układu.
51

Lampka
sygnalizacyjnaCo oznacza

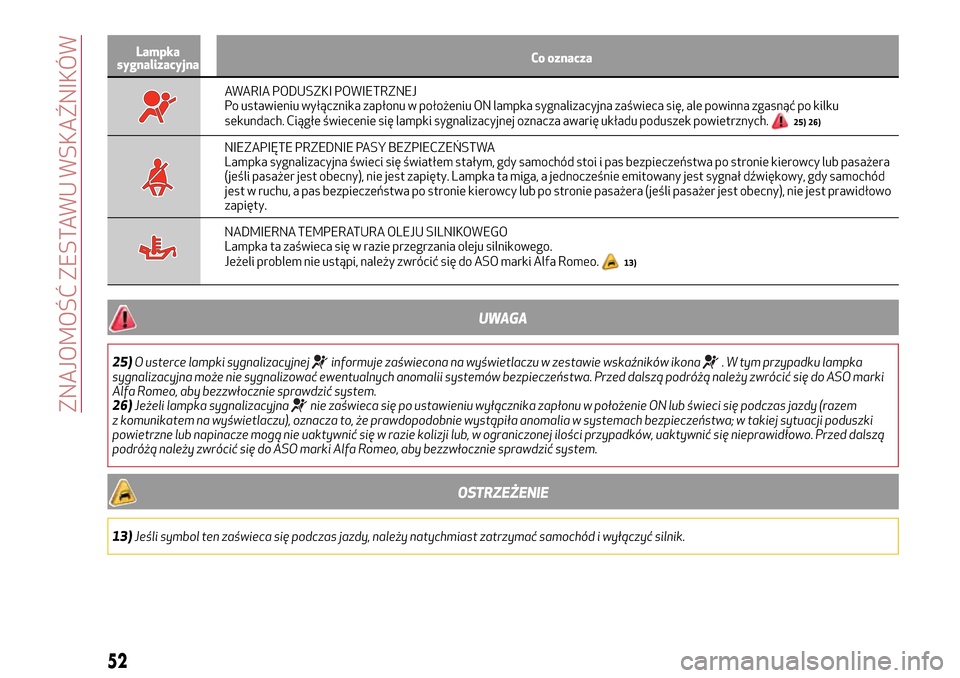

AWARIA PODUSZKI POWIETRZNEJ
Po ustawieniu wyłącznika zapłonu w położeniu ON lampka sygnalizacyjna zaświeca się, ale powinna zgasnąć po kilku
sekundach. Ciągłe świecenie się lampki sygnalizacyjnej oznacza awarię układu poduszek powietrznych.
25) 26)
NIEZAPIĘTE PRZEDNIE PASY BEZPIECZEŃSTWA
Lampka sygnalizacyjna świeci się światłem stałym, gdy samochód stoi i pas bezpieczeństwa po stronie kierowcy lub pasażera
(jeśli pasażer jest obecny), nie jest zapięty. Lampka ta miga, a jednocześnie emitowany jest sygnał dźwiękowy, gdy samochód
jest w ruchu, a pas bezpieczeństwa po stronie kierowcy lub po stronie pasażera (jeśli pasażer jest obecny), nie jest prawidłowo
zapięty.
NADMIERNA TEMPERATURA OLEJU SILNIKOWEGO
Lampka ta zaświeca się w razie przegrzania oleju silnikowego.
Jeżeli problem nie ustąpi, należy zwrócić się do ASO marki Alfa Romeo.
13)
UWAGA
25)O usterce lampki sygnalizacyjnejinformuje zaświecona na wyświetlaczu w zestawie wskaźników ikona. W tym przypadku lampka
sygnalizacyjna może nie sygnalizować ewentualnych anomalii systemów bezpieczeństwa. Przed dalszą podróżą należy zwrócić się do ASO marki
Alfa Romeo, aby bezzwłocznie sprawdzić system.
26)Jeżeli lampka sygnalizacyjna
nie zaświeca się po ustawieniu wyłącznika zapłonu w położenie ON lub świeci się podczas jazdy (razem
z komunikatem na wyświetlaczu), oznacza to, że prawdopodobnie wystąpiła anomalia w systemach bezpieczeństwa; w takiej sytuacji poduszki
powietrzne lub napinacze mogą nie uaktywnić się w razie kolizji lub, w ograniczonej ilości przypadków, uaktywnić się nieprawidłowo. Przed dalszą
podróżą należy zwrócić się do ASO marki Alfa Romeo, aby bezzwłocznie sprawdzić system.
OSTRZEŻENIE
13)Jeśli symbol ten zaświeca się podczas jazdy, należy natychmiast zatrzymać samochód i wyłączyć silnik.
52
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

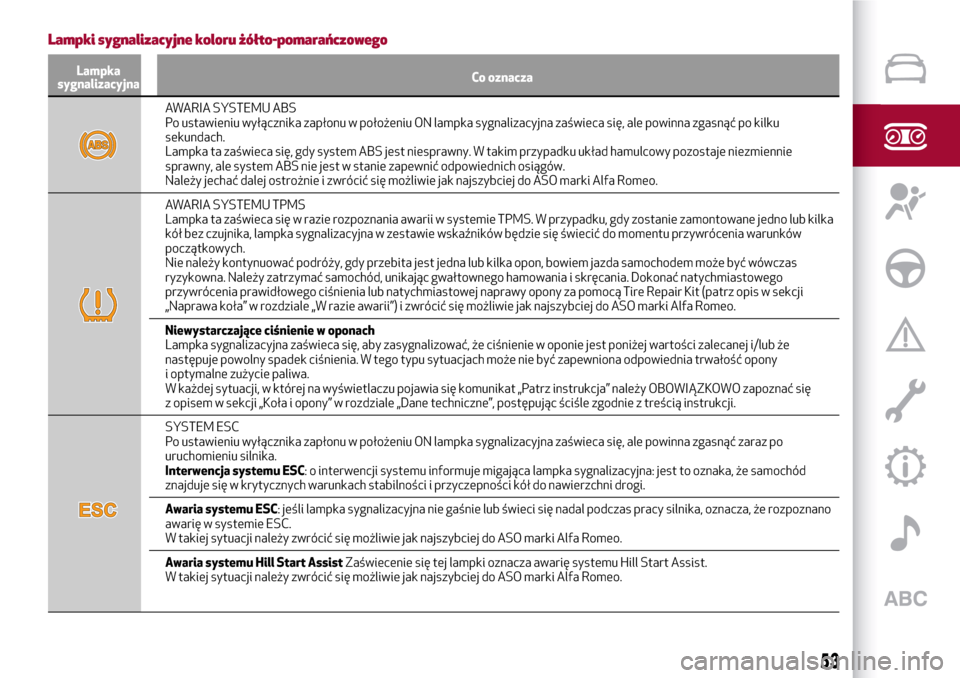

Lampki sygnalizacyjne koloru żółto-pomarańczowego
Lampka
sygnalizacyjnaCo oznacza
AWARIA SYSTEMU ABS
Po ustawieniu wyłącznika zapłonu w położeniu ON lampka sygnalizacyjna zaświeca się, ale powinna zgasnąć po kilku
sekundach.
Lampka ta zaświeca się, gdy system ABS jest niesprawny. W takim przypadku układ hamulcowy pozostaje niezmiennie
sprawny, ale system ABS nie jest w stanie zapewnić odpowiednich osiągów.
Należy jechać dalej ostrożnie i zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
AWARIA SYSTEMU TPMS
Lampka ta zaświeca się w razie rozpoznania awarii w systemie TPMS. W przypadku, gdy zostanie zamontowane jedno lub kilka
kół bez czujnika, lampka sygnalizacyjna w zestawie wskaźników będzie się świecić do momentu przywrócenia warunków
początkowych.
Nie należy kontynuować podróży, gdy przebita jest jedna lub kilka opon, bowiem jazda samochodem może być wówczas
ryzykowna. Należy zatrzymać samochód, unikając gwałtownego hamowania i skręcania. Dokonać natychmiastowego
przywrócenia prawidłowego ciśnienia lub natychmiastowej naprawy opony za pomocą Tire Repair Kit (patrz opis w sekcji
„Naprawa koła” w rozdziale „W razie awarii”) i zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
Niewystarczające ciśnienie w oponach
Lampka sygnalizacyjna zaświeca się, aby zasygnalizować, że ciśnienie w oponie jest poniżej wartości zalecanej i/lub że
następuje powolny spadek ciśnienia. W tego typu sytuacjach może nie być zapewniona odpowiednia trwałość opony
i optymalne zużycie paliwa.
W każdej sytuacji, w której na wyświetlaczu pojawia się komunikat „Patrz instrukcja” należy OBOWIĄZKOWO zapoznać się
z opisem w sekcji „Koła i opony” w rozdziale „Dane techniczne”, postępując ściśle zgodnie z treścią instrukcji.
SYSTEM ESC
Po ustawieniu wyłącznika zapłonu w położeniu ON lampka sygnalizacyjna zaświeca się, ale powinna zgasnąć zaraz po
uruchomieniu silnika.
Interwencja systemu ESC: o interwencji systemu informuje migająca lampka sygnalizacyjna: jest to oznaka, że samochód
znajduje się w krytycznych warunkach stabilności i przyczepności kół do nawierzchni drogi.
Awaria systemu ESC: jeśli lampka sygnalizacyjna nie gaśnie lub świeci się nadal podczas pracy silnika, oznacza, że rozpoznano
awarię w systemie ESC.
W takiej sytuacji należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
Awaria systemu Hill Start AssistZaświecenie się tej lampki oznacza awarię systemu Hill Start Assist.
W takiej sytuacji należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
53

Lampka
sygnalizacyjnaCo oznacza

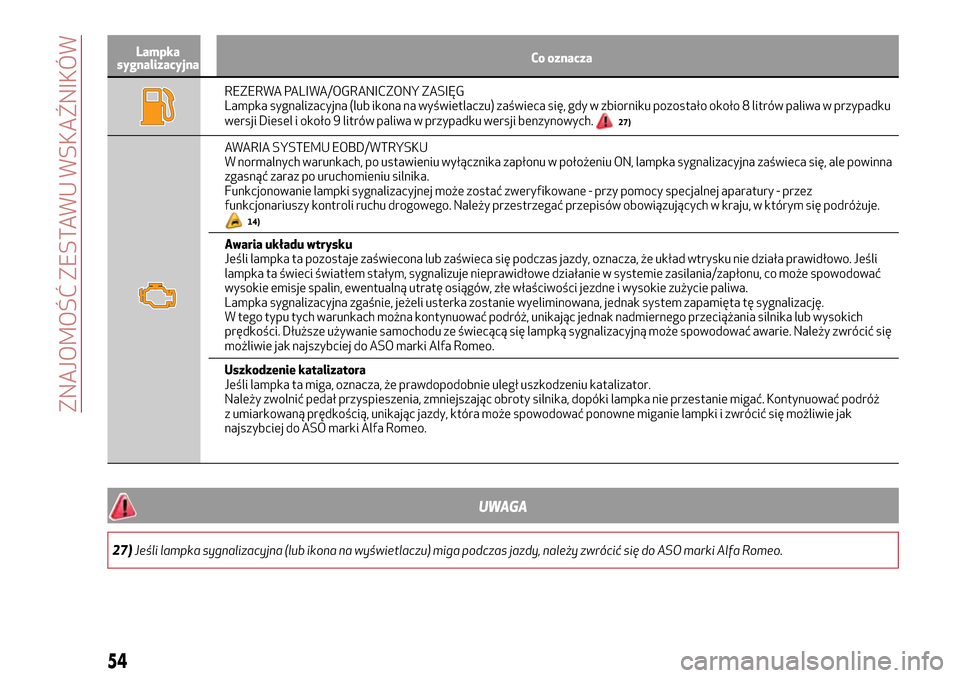

REZERWA PALIWA/OGRANICZONY ZASIĘG
Lampka sygnalizacyjna (lub ikona na wyświetlaczu) zaświeca się, gdy w zbiorniku pozostało około 8 litrów paliwa w przypadku
wersji Diesel i około 9 litrów paliwa w przypadku wersji benzynowych.
27)
AWARIA SYSTEMU EOBD/WTRYSKU
W normalnych warunkach, po ustawieniu wyłącznika zapłonu w położeniu ON, lampka sygnalizacyjna zaświeca się, ale powinna
zgasnąć zaraz po uruchomieniu silnika.
Funkcjonowanie lampki sygnalizacyjnej może zostać zweryfikowane - przy pomocy specjalnej aparatury - przez
funkcjonariuszy kontroli ruchu drogowego. Należy przestrzegać przepisów obowiązujących w kraju, w którym się podróżuje.
14)
Awaria układu wtrysku
Jeśli lampka ta pozostaje zaświecona lub zaświeca się podczas jazdy, oznacza, że układ wtrysku nie działa prawidłowo. Jeśli
lampka ta świeci światłem stałym, sygnalizuje nieprawidłowe działanie w systemie zasilania/zapłonu, co może spowodować
wysokie emisje spalin, ewentualną utratę osiągów, złe właściwości jezdne i wysokie zużycie paliwa.
Lampka sygnalizacyjna zgaśnie, jeżeli usterka zostanie wyeliminowana, jednak system zapamięta tę sygnalizację.
W tego typu tych warunkach można kontynuować podróż, unikając jednak nadmiernego przeciążania silnika lub wysokich
prędkości. Dłuższe używanie samochodu ze świecącą się lampką sygnalizacyjną może spowodować awarie. Należy zwrócić się
możliwie jak najszybciej do ASO marki Alfa Romeo.
Uszkodzenie katalizatora
Jeśli lampka ta miga, oznacza, że prawdopodobnie uległ uszkodzeniu katalizator.
Należy zwolnić pedał przyspieszenia, zmniejszając obroty silnika, dopóki lampka nie przestanie migać. Kontynuować podróż
z umiarkowaną prędkością, unikając jazdy, która może spowodować ponowne miganie lampki i zwrócić się możliwie jak
najszybciej do ASO marki Alfa Romeo.
UWAGA
27)Jeśli lampka sygnalizacyjna (lub ikona na wyświetlaczu) miga podczas jazdy, należy zwrócić się do ASO marki Alfa Romeo.
54
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

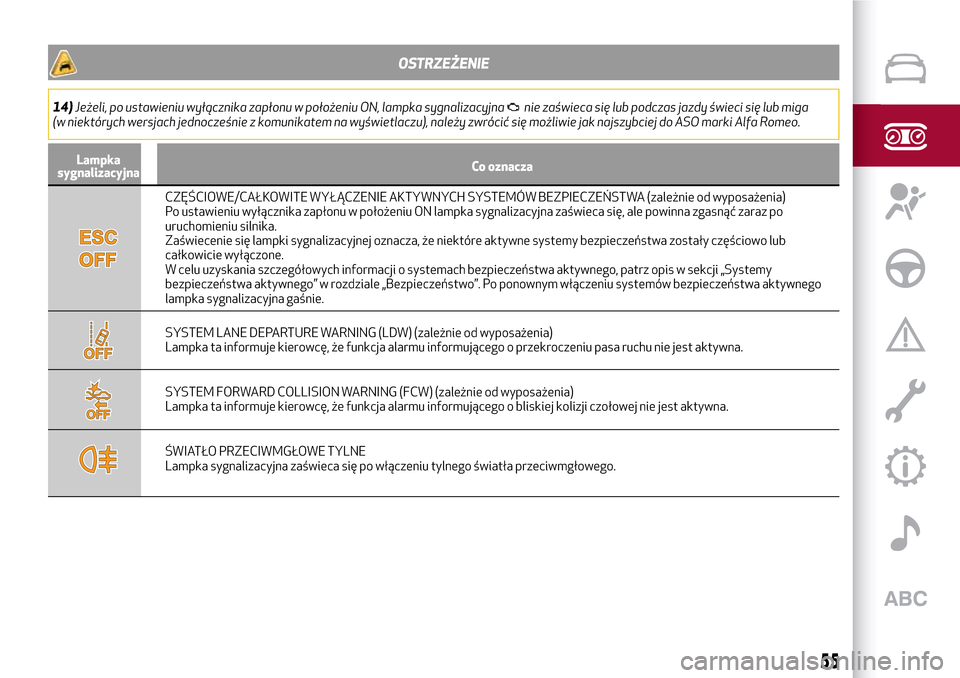

OSTRZEŻENIE
14)Jeżeli, po ustawieniu wyłącznika zapłonu w położeniu ON, lampka sygnalizacyjnanie zaświeca się lub podczas jazdy świeci się lub miga
(w niektórych wersjach jednocześnie z komunikatem na wyświetlaczu), należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
Lampka
sygnalizacyjnaCo oznacza
CZĘŚCIOWE/CAŁKOWITE WYŁĄCZENIE AKTYWNYCH SYSTEMÓW BEZPIECZEŃSTWA (zależnie od wyposażenia)
Po ustawieniu wyłącznika zapłonu w położeniu ON lampka sygnalizacyjna zaświeca się, ale powinna zgasnąć zaraz po
uruchomieniu silnika.
Zaświecenie się lampki sygnalizacyjnej oznacza, że niektóre aktywne systemy bezpieczeństwa zostały częściowo lub
całkowicie wyłączone.
W celu uzyskania szczegółowych informacji o systemach bezpieczeństwa aktywnego, patrz opis w sekcji „Systemy
bezpieczeństwa aktywnego” w rozdziale „Bezpieczeństwo”. Po ponownym włączeniu systemów bezpieczeństwa aktywnego
lampka sygnalizacyjna gaśnie.
SYSTEM LANE DEPARTURE WARNING (LDW) (zależnie od wyposażenia)
Lampka ta informuje kierowcę, że funkcja alarmu informującego o przekroczeniu pasa ruchu nie jest aktywna.
SYSTEM FORWARD COLLISION WARNING (FCW) (zależnie od wyposażenia)
Lampka ta informuje kierowcę, że funkcja alarmu informującego o bliskiej kolizji czołowej nie jest aktywna.
ŚWIATŁO PRZECIWMGŁOWE TYLNE
Lampka sygnalizacyjna zaświeca się po włączeniu tylnego światła przeciwmgłowego.
55

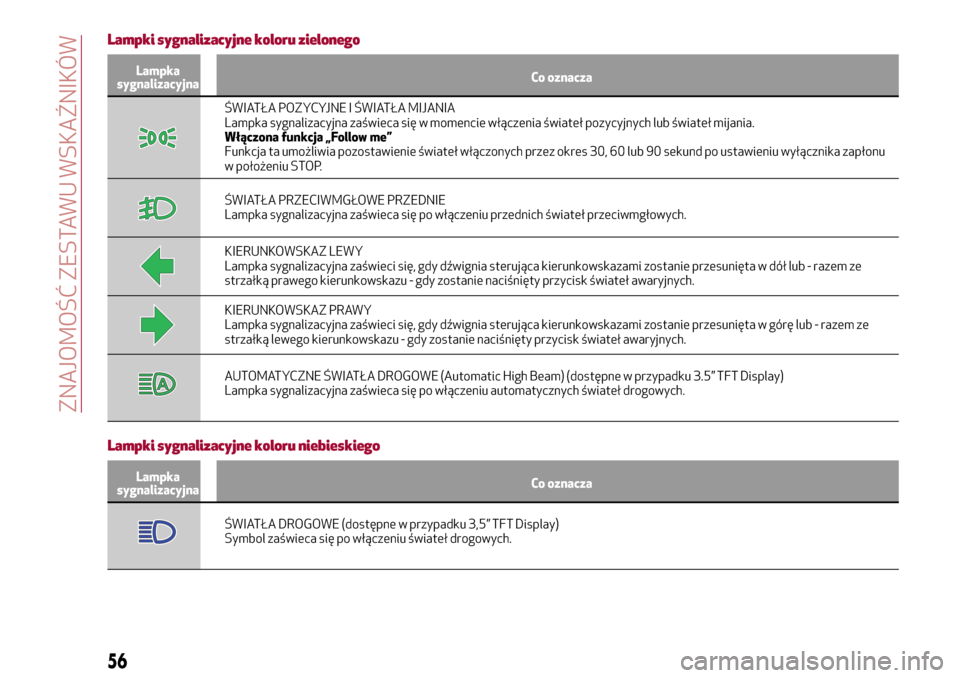

Lampki sygnalizacyjne koloru zielonego
Lampka
sygnalizacyjnaCo oznacza
ŚWIATŁA POZYCYJNE I ŚWIATŁA MIJANIA
Lampka sygnalizacyjna zaświeca się w momencie włączenia świateł pozycyjnych lub świateł mijania.
Włączona funkcja „Follow me”
Funkcja ta umożliwia pozostawienie świateł włączonych przez okres 30, 60 lub 90 sekund po ustawieniu wyłącznika zapłonu
w położeniu STOP.
ŚWIATŁA PRZECIWMGŁOWE PRZEDNIE
Lampka sygnalizacyjna zaświeca się po włączeniu przednich świateł przeciwmgłowych.
KIERUNKOWSKAZ LEWY
Lampka sygnalizacyjna zaświeci się, gdy dźwignia sterująca kierunkowskazami zostanie przesunięta w dół lub - razem ze
strzałką prawego kierunkowskazu - gdy zostanie naciśnięty przycisk świateł awaryjnych.
KIERUNKOWSKAZ PRAWY
Lampka sygnalizacyjna zaświeci się, gdy dźwignia sterująca kierunkowskazami zostanie przesunięta w górę lub - razem ze
strzałką lewego kierunkowskazu - gdy zostanie naciśnięty przycisk świateł awaryjnych.
AUTOMATYCZNE ŚWIATŁA DROGOWE (Automatic High Beam) (dostępne w przypadku 3.5” TFT Display)
Lampka sygnalizacyjna zaświeca się po włączeniu automatycznych świateł drogowych.
Lampki sygnalizacyjne koloru niebieskiego
Lampka
sygnalizacyjnaCo oznacza
ŚWIATŁA DROGOWE (dostępne w przypadku 3,5” TFT Display)
Symbol zaświeca się po włączeniu świateł drogowych.
56
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

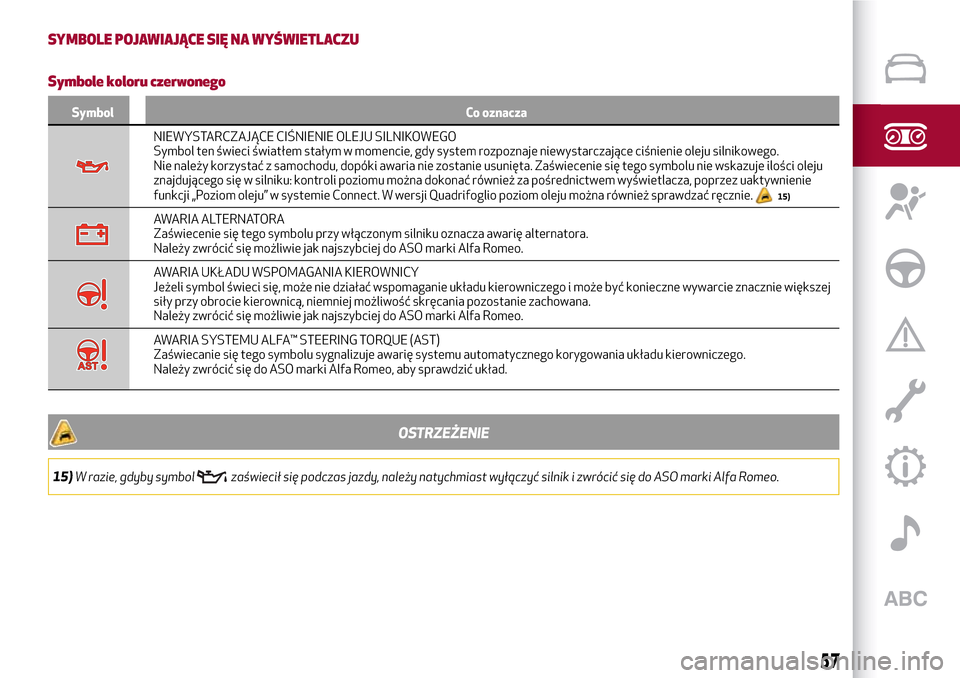

SYMBOLE POJAWIAJĄCE SIĘ NA WYŚWIETLACZU
Symbole koloru czerwonego
Symbol Co oznacza
NIEWYSTARCZAJĄCE CIŚNIENIE OLEJU SILNIKOWEGO
Symbol ten świeci światłem stałym w momencie, gdy system rozpoznaje niewystarczające ciśnienie oleju silnikowego.
Nie należy korzystać z samochodu, dopóki awaria nie zostanie usunięta. Zaświecenie się tego symbolu nie wskazuje ilości oleju
znajdującego się w silniku: kontroli poziomu można dokonać również za pośrednictwem wyświetlacza, poprzez uaktywnienie
funkcji „Poziom oleju” w systemie Connect. W wersji Quadrifoglio poziom oleju można również sprawdzać ręcznie.
15)
AWARIA ALTERNATORA
Zaświecenie się tego symbolu przy włączonym silniku oznacza awarię alternatora.
Należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
AWARIA UKŁADU WSPOMAGANIA KIEROWNICY
Jeżeli symbol świeci się, może nie działać wspomaganie układu kierowniczego i może być konieczne wywarcie znacznie większej
siły przy obrocie kierownicą, niemniej możliwość skręcania pozostanie zachowana.
Należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
AWARIA SYSTEMU ALFA™ STEERING TORQUE (AST)
Zaświecanie się tego symbolu sygnalizuje awarię systemu automatycznego korygowania układu kierowniczego.
Należy zwrócić się do ASO marki Alfa Romeo, aby sprawdzić układ.
OSTRZEŻENIE
15)W razie, gdyby symbolzaświecił się podczas jazdy, należy natychmiast wyłączyć silnik i zwrócić się do ASO marki Alfa Romeo.
57

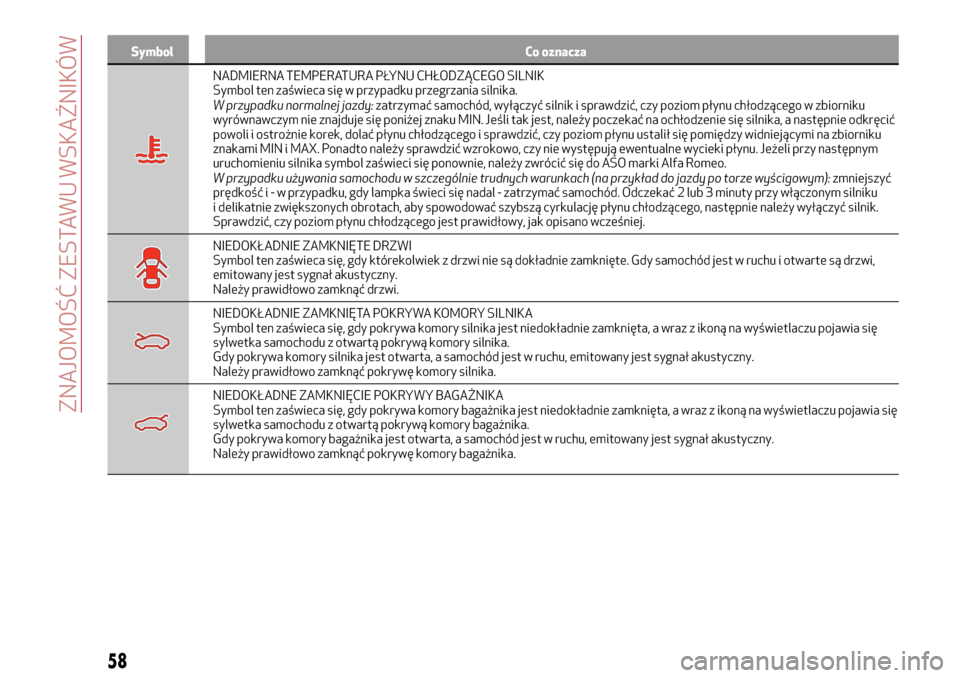

Symbol Co oznacza
NADMIERNA TEMPERATURA PŁYNU CHŁODZĄCEGO SILNIK
Symbol ten zaświeca się w przypadku przegrzania silnika.
W przypadku normalnej jazdy:zatrzymać samochód, wyłączyć silnik i sprawdzić, czy poziom płynu chłodzącego w zbiorniku
wyrównawczym nie znajduje się poniżej znaku MIN. Jeśli tak jest, należy poczekać na ochłodzenie się silnika, a następnie odkręcić
powoli i ostrożnie korek, dolać płynu chłodzącego i sprawdzić, czy poziom płynu ustalił się pomiędzy widniejącymi na zbiorniku
znakami MIN i MAX. Ponadto należy sprawdzić wzrokowo, czy nie występują ewentualne wycieki płynu. Jeżeli przy następnym
uruchomieniu silnika symbol zaświeci się ponownie, należy zwrócić się do ASO marki Alfa Romeo.
W przypadku używania samochodu w szczególnie trudnych warunkach (na przykład do jazdy po torze wyścigowym):zmniejszyć
prędkośći-wprzypadku, gdy lampka świeci się nadal - zatrzymać samochód. Odczekać 2 lub 3 minuty przy włączonym silniku
i delikatnie zwiększonych obrotach, aby spowodować szybszą cyrkulację płynu chłodzącego, następnie należy wyłączyć silnik.
Sprawdzić, czy poziom płynu chłodzącego jest prawidłowy, jak opisano wcześniej.
NIEDOKŁADNIE ZAMKNIĘTE DRZWI
Symbol ten zaświeca się, gdy którekolwiek z drzwi nie są dokładnie zamknięte. Gdy samochód jest w ruchu i otwarte są drzwi,
emitowany jest sygnał akustyczny.
Należy prawidłowo zamknąć drzwi.
NIEDOKŁADNIE ZAMKNIĘTA POKRYWA KOMORY SILNIKA
Symbol ten zaświeca się, gdy pokrywa komory silnika jest niedokładnie zamknięta, a wraz z ikoną na wyświetlaczu pojawia się
sylwetka samochodu z otwartą pokrywą komory silnika.
Gdy pokrywa komory silnika jest otwarta, a samochód jest w ruchu, emitowany jest sygnał akustyczny.
Należy prawidłowo zamknąć pokrywę komory silnika.
NIEDOKŁADNE ZAMKNIĘCIE POKRYWY BAGAŻNIKA
Symbol ten zaświeca się, gdy pokrywa komory bagażnika jest niedokładnie zamknięta, a wraz z ikoną na wyświetlaczu pojawia się
sylwetka samochodu z otwartą pokrywą komory bagażnika.
Gdy pokrywa komory bagażnika jest otwarta, a samochód jest w ruchu, emitowany jest sygnał akustyczny.
Należy prawidłowo zamknąć pokrywę komory bagażnika.
58
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
