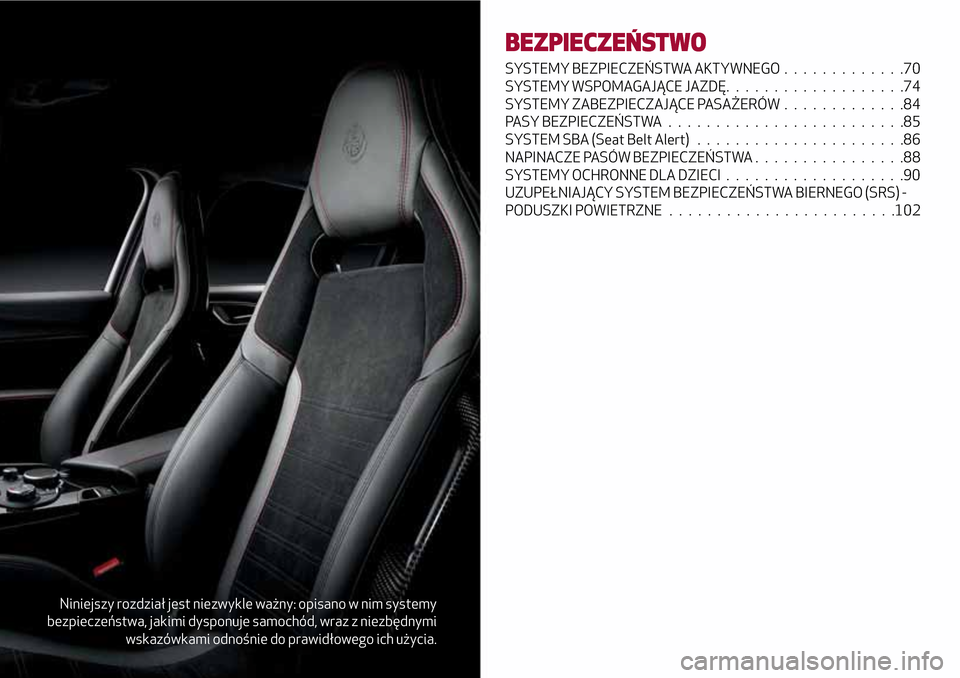

Niniejszy rozdział jest niezwykle ważny: opisano w nim systemy
bezpieczeństwa, jakimi dysponuje samochód, wraz z niezbędnymi
wskazówkami odnośnie do prawidłowego ich użycia.
BEZPIECZEŃSTWO
SYSTEMY BEZPIECZEŃSTWA AKTYWNEGO.............70
SYSTEMY WSPOMAGAJĄCE JAZDĘ...................74
SYSTEMY ZABEZPIECZAJĄCE PASAŻERÓW.............84
PASY BEZPIECZEŃSTWA . ........................85
SYSTEM SBA (Seat Belt Alert)......................86
NAPINACZE PASÓW BEZPIECZEŃSTWA................88
SYSTEMY OCHRONNE DLA DZIECI...................90
UZUPEŁNIAJĄCY SYSTEM BEZPIECZEŃSTWA BIERNEGO (SRS) -
PODUSZKI POWIETRZNE........................102
Page 72 of 212

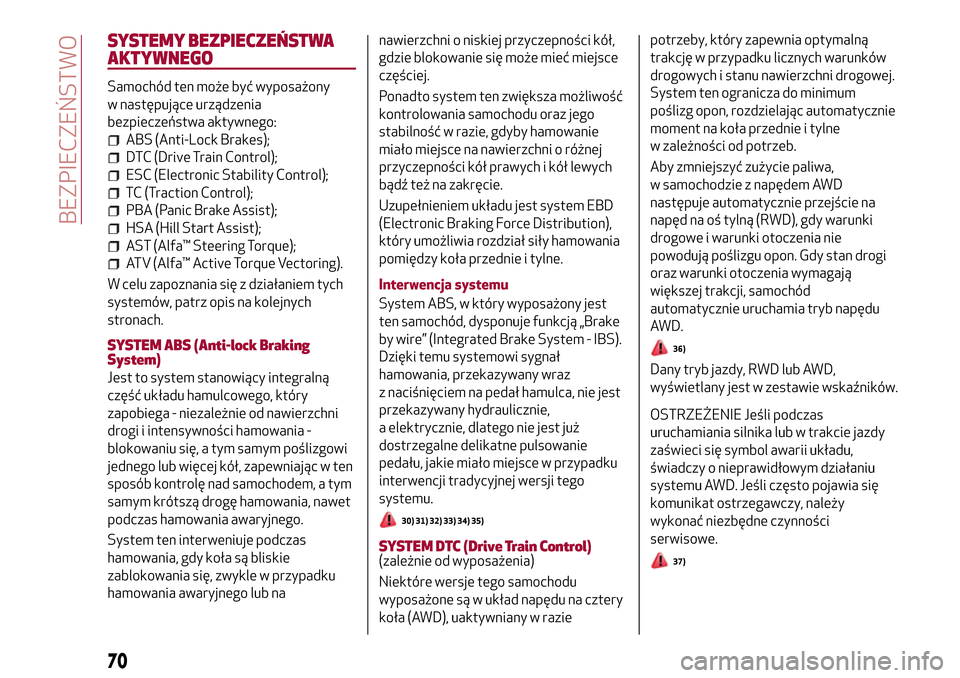

SYSTEMY BEZPIECZEŃSTWA
AKTYWNEGO
Samochód ten może być wyposażony
w następujące urządzenia
bezpieczeństwa aktywnego:
ABS (Anti-Lock Brakes);
DTC (Drive Train Control);
ESC (Electronic Stability Control);
TC (Traction Control);
PBA (Panic Brake Assist);
HSA (Hill Start Assist);
AST (Alfa™ Steering Torque);
ATV (Alfa™ Active Torque Vectoring).
W celu zapoznania się z działaniem tych
systemów, patrz opis na kolejnych
stronach.
SYSTEM ABS (Anti-lock Braking
System)
Jest to system stanowiący integralną
część układu hamulcowego, który
zapobiega - niezależnie od nawierzchni
drogi i intensywności hamowania -
blokowaniu się, a tym samym poślizgowi
jednego lub więcej kół, zapewniając w ten
sposób kontrolę nad samochodem, a tym
samym krótszą drogę hamowania, nawet
podczas hamowania awaryjnego.
System ten interweniuje podczas
hamowania, gdy koła są bliskie
zablokowania się, zwykle w przypadku
hamowania awaryjnego lub nanawierzchni o niskiej przyczepności kół,
gdzie blokowanie się może mieć miejsce
częściej.
Ponadto system ten zwiększa możliwość
kontrolowania samochodu oraz jego
stabilność w razie, gdyby hamowanie
miało miejsce na nawierzchni o różnej
przyczepności kół prawych i kół lewych
bądź też na zakręcie.
Uzupełnieniem układu jest system EBD
(Electronic Braking Force Distribution),
który umożliwia rozdział siły hamowania
pomiędzy koła przednie i tylne.
Interwencja systemu
System ABS, w który wyposażony jest
ten samochód, dysponuje funkcją „Brake
by wire” (Integrated Brake System - IBS).
Dzięki temu systemowi sygnał
hamowania, przekazywany wraz
z naciśnięciem na pedał hamulca, nie jest
przekazywany hydraulicznie,
a elektrycznie, dlatego nie jest już
dostrzegalne delikatne pulsowanie
pedału, jakie miało miejsce w przypadku
interwencji tradycyjnej wersji tego
systemu.
30) 31) 32) 33) 34) 35)
SYSTEM DTC (Drive Train Control)(zależnie od wyposażenia)
Niektóre wersje tego samochodu
wyposażone są w układ napędu na cztery
koła (AWD), uaktywniany w raziepotrzeby, który zapewnia optymalną
trakcję w przypadku licznych warunków
drogowych i stanu nawierzchni drogowej.
System ten ogranicza do minimum
poślizg opon, rozdzielając automatycznie
moment na koła przednie i tylne
w zależności od potrzeb.
Aby zmniejszyć zużycie paliwa,
w samochodzie z napędem AWD
następuje automatycznie przejście na
napęd na oś tylną (RWD), gdy warunki
drogowe i warunki otoczenia nie
powodują poślizgu opon. Gdy stan drogi
oraz warunki otoczenia wymagają
większej trakcji, samochód
automatycznie uruchamia tryb napędu
AWD.
36)
Dany tryb jazdy, RWD lub AWD,
wyświetlany jest w zestawie wskaźników.
OSTRZEŻENIE Jeśli podczas
uruchamiania silnika lub w trakcie jazdy
zaświeci się symbol awarii układu,
świadczy o nieprawidłowym działaniu
systemu AWD. Jeśli często pojawia się
komunikat ostrzegawczy, należy
wykonać niezbędne czynności
serwisowe.
37)
70
BEZPIECZEŃSTWO
Page 73 of 212
SYSTEM ESC (Electronic Stability
Control)
System ESC zwiększa kontrolę
kierunkową i stabilność samochodu
w różnych warunkach jazdy.
System ESC koryguje podsterowność
i nadsterowność samochodu, rozdzielając
siłę hamowania na właściwe koła.
Również moment generowany przez
silnik może być ograniczany tak, aby
zachować kontrolę nad samochodem.
System ESC wykorzystuje czujniki
zainstalowane w samochodzie, które
interpretują trajektorię, zgodnie z którą
zamierza jechać kierowca i zestawiają ją
z rzeczywistą trajektorią samochodu.
Gdy rzeczywista i żądana trajektoria
różnią się od siebie, system ESC
interweniuje, korygując nadsterowność
lub podsterowność samochodu.
Nadsterowność: ma miejsce wówczas,
gdy samochód skręca bardziej (pod
większym kątem), niż żąda kierowca
obracający kierownicą.
Podsterowność: ma miejsce wówczas,
gdy samochód skręca mniej (pod
mniejszym kątem), niż żąda kierowca
obracający kierownicą.
Interwencja systemu
O interwencji systemu świadczy migająca
w zestawie wskaźników lampka
sygnalizacyjna ESC, informująca
kierowcę, że samochód znajduje sięw krytycznych warunkach stabilności
i przyczepności kół do drogi.
38) 39) 40) 41) 42)
SYSTEM TC (Traction Control)
System ten interweniuje automatycznie
w przypadku poślizgu jednego lub obu kół
napędzanych, utraty przyczepności na
mokrej nawierzchni (aquaplaning),
przyśpieszania na drogach o śliskiej
nawierzchni, drogach pokrytych śniegiem
lub oblodzonych itp. W zależności od
warunków poślizgu uaktywniane są dwie
różne strategie kontroli:
jeśli poślizg dotyczy obu kół napędzanych,
system ten interweniuje, ograniczając
moc przekazywaną przez silnik;
jeśli poślizg dotyczy tylko jednego
koła napędzanego, uaktywnia się funkcja
BLD (Brake Limited Differential), która
automatycznie hamuje kołem, które się
ślizga (symulowane jest zachowanie
samoblokującego mechanizmu
różnicowego). Spowoduje to zwiększenie
przenoszenia momentu napędowego do
koła, które się nie ślizga.
Interwencja systemu
O interwencji systemu świadczy migająca
w zestawie wskaźników lampka
sygnalizacyjna ESC, informująca
kierowcę, że samochód znajduje się
w krytycznych warunkach stabilności
i przyczepności kół do drogi.
43) 44) 45) 46) 47)
SYSTEM PBA (Panic Brake Assist)
System PBA zaprojektowano w celu
zwiększenia skuteczności zatrzymania
samochodu podczas hamowania
awaryjnego.
System ten rozpoznaje hamowanie
awaryjne poprzez monitoring prędkości
i siły nacisku na pedał hamulca, po czym
zwiększa ciśnienie w układzie
hamulcowym. Pozwala to na skrócenie
drogi hamowania: system PBA stanowi
więc uzupełnienie systemu ABS.
System PBA działa skuteczniej przy
bardzo szybkim naciśnięciu na pedał
hamulca. Ponadto, aby zyskać
maksymalną funkcjonalność tego
systemu, konieczne jest stałe naciskanie
na pedał hamulca podczas hamowania,
a nie hamowanie w sposób pulsacyjny.
Pedał hamulca należy naciskać tak długo,
dopóki hamowanie nie będzie już
wymagane.
System PBA przestaje działać po zdjęciu
nogi z pedału hamulca.
48) 49) 50)
SYSTEM HSA (Hill Start Assist)
Stanowi integralną część systemu ESC
i ułatwia ruszanie pod górę, a uaktywnia
się automatycznie w następujących
okolicznościach:
na drodze pod górę: samochód
zatrzymany na drodze o pochyleniu
większym niż 5%, silnik uruchomiony,
71
Page 74 of 212
pedał hamulca naciśnięty i skrzynia
biegów na luzie lub włączony bieg inny niż
wsteczny;
na drodze z góry: samochód
zatrzymany na drodze o pochyleniu
większym niż 5%, silnik uruchomiony,
pedał hamulca naciśnięty i włączony bieg
wsteczny.
W fazie ruszania centralka systemu ESC
utrzymuje ciśnienie hamowania w kołach,
do osiągnięcia przez silnik momentu
koniecznego do ruszenia lub przez czas
maksymalny 2 sekund, umożliwiając
przesunięcie nogi w prawo z pedału
hamulca na pedał przyspieszenia.
Po upływie 2 sekund, bez wykonania
ruszenia, system dezaktywuje się
automatycznie, obniżając stopniowo
ciśnienie w układzie hamulcowym.
W czasie tej fazy możliwe jest usłyszenie
typowego odgłosu odblokowania
mechanicznego hamulców, wskazujące na
mający nastąpić ruch samochodu.
51) 52)
SYSTEM AST (Alfa™ Steering Torque)
53)
Funkcja AST wykorzystuje integrację
systemu ESC z elektronicznym układem
wspomagania kierownicy, aby zwiększyć
poziom bezpieczeństwa całego
samochodu.
W sytuacjach krytycznych (hamowanie nanawierzchniach o różnym stopniu
przyczepności), system ESC, poprzez
funkcję AST, nakazuje układowi
kierowniczemu przekazanie
dodatkowego momentu na kierownicę,
aby zachęcić kierowcę do wykonania
bardziej prawidłowego manewru.
Skoordynowane działanie hamulców
i układu kierowniczego zwiększa
poczucie bezpieczeństwa i kontroli nad
samochodem.
SYSTEM ATV (Alfa™ Active Torque
Vectoring)
Dynamiczna kontrola trakcji ma na celu
optymalizowanie i odpowiednie
rozdzielanie momentu napędowego
pomiędzy koła tej samej osi. System ATV
poprawia przyczepność kół na zakręcie,
przekazując wyższy moment na koło
zewnętrzne.
Ponieważ na zakręcie koła zewnętrzne
pokonują dłuższy odcinek drogi niż koła
wewnętrzne, a więc obracają się szybciej,
przekazanie dodatkowego momentu na
tylne koło zewnętrzne pozwala
samochodowi poruszać się z większą
stabilnością i nie powstaje wówczas
zjawisko „podsterowności”.
Podsterowność ma miejsce, gdy
samochód pokonujący zakręt zaczyna
poszerzać swą trajektorię i wówczas
przyspieszenie boczne, jakiemu jest
poddawany, przewyższa trzymanie sięnawierzchni przez koła, które nie są
w stanie utrzymać pojazdu w trajektorii
wyznaczonej przez kierowcę zgodnie
z kątem skrętu ustawionym poprzez
obracanie kierownicą.
UWAGA
30)W celu uzyskania maksymalnej
skuteczności układu hamulcowego
wymagany jest przebieg około 500 km
(310 mil): podczas tego okresu wskazane
jest nie hamować gwałtownie, często i długo.
31)Jeżeli ABS interweniuje, jest to sygnał,
że została osiągnięta graniczna
przyczepność pomiędzy oponą
a nawierzchnią drogową: należy wówczas
zwolnić, aby dostosować prędkość do
dostępnej przyczepności.
32)System ABS nie może zmienić
naturalnych praw fizyki ani też nie może
zwiększyć przyczepności kół do nawierzchni
drogowej, po jakiej porusza się samochód.
33)System ABS nie może zapewnić
uniknięcia wypadków, łącznie z tymi, które
spowodowane są nadmierną prędkością na
zakręcie oraz jazdą po drogach o niskiej
przyczepności kół lub drogach mokrych.
34)Nie należy nigdy w nieodpowiedzialny
i niebezpieczny sposób wypróbowywać
działania systemu ABS, zagrażając
bezpieczeństwu samych siebie i innych.
35)Dla prawidłowego działania systemu
ABS konieczne jest, aby opony były
jednakowej marki i jednakowego typu na
wszystkich kołach, w doskonałym stanie,
a przede wszystkim, aby były to opony
zgodne z zalecanym rodzajem i wymiarami.
72
BEZPIECZEŃSTWO
Page 75 of 212

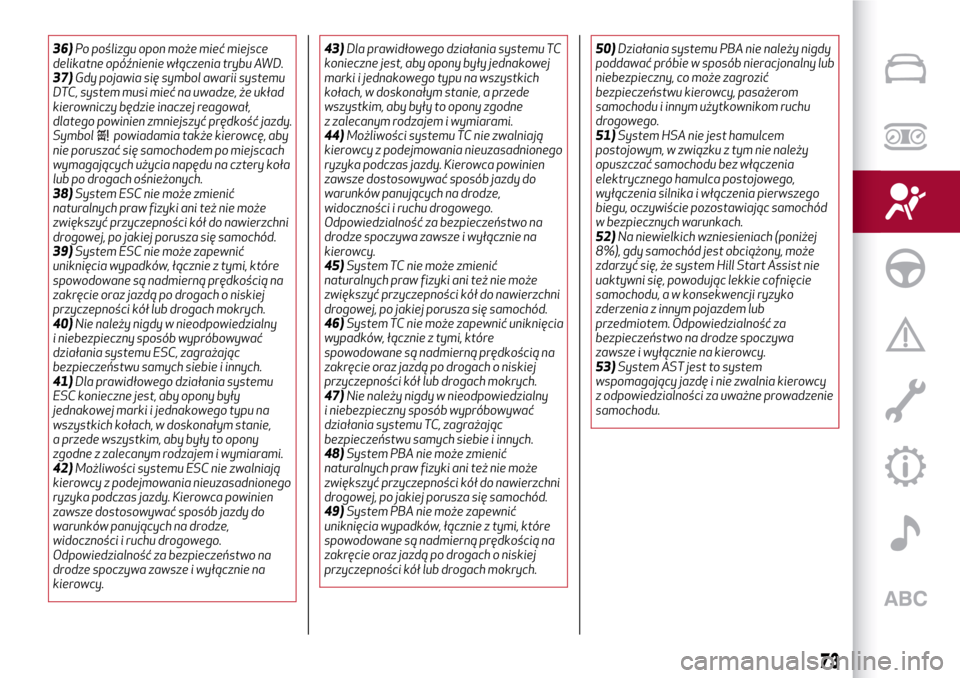

36)Po poślizgu opon może mieć miejsce
delikatne opóźnienie włączenia trybu AWD.
37)Gdy pojawia się symbol awarii systemu
DTC, system musi mieć na uwadze, że układ
kierowniczy będzie inaczej reagował,
dlatego powinien zmniejszyć prędkość jazdy.
Symbol
powiadamia także kierowcę, aby
nie poruszać się samochodem po miejscach
wymagających użycia napędu na cztery koła
lub po drogach ośnieżonych.
38)System ESC nie może zmienić
naturalnych praw fizyki ani też nie może
zwiększyć przyczepności kół do nawierzchni
drogowej, po jakiej porusza się samochód.
39)System ESC nie może zapewnić
uniknięcia wypadków, łącznie z tymi, które
spowodowane są nadmierną prędkością na
zakręcie oraz jazdą po drogach o niskiej
przyczepności kół lub drogach mokrych.
40)Nie należy nigdy w nieodpowiedzialny
i niebezpieczny sposób wypróbowywać
działania systemu ESC, zagrażając
bezpieczeństwu samych siebie i innych.
41)Dla prawidłowego działania systemu
ESC konieczne jest, aby opony były
jednakowej marki i jednakowego typu na
wszystkich kołach, w doskonałym stanie,
a przede wszystkim, aby były to opony
zgodne z zalecanym rodzajem i wymiarami.
42)Możliwości systemu ESC nie zwalniają
kierowcy z podejmowania nieuzasadnionego
ryzyka podczas jazdy. Kierowca powinien
zawsze dostosowywać sposób jazdy do
warunków panujących na drodze,
widoczności i ruchu drogowego.
Odpowiedzialność za bezpieczeństwo na
drodze spoczywa zawsze i wyłącznie na
kierowcy.43)Dla prawidłowego działania systemu TC
konieczne jest, aby opony były jednakowej
marki i jednakowego typu na wszystkich
kołach, w doskonałym stanie, a przede
wszystkim, aby były to opony zgodne
z zalecanym rodzajem i wymiarami.
44)Możliwości systemu TC nie zwalniają
kierowcy z podejmowania nieuzasadnionego
ryzyka podczas jazdy. Kierowca powinien
zawsze dostosowywać sposób jazdy do
warunków panujących na drodze,
widoczności i ruchu drogowego.
Odpowiedzialność za bezpieczeństwo na
drodze spoczywa zawsze i wyłącznie na
kierowcy.
45)System TC nie może zmienić
naturalnych praw fizyki ani też nie może
zwiększyć przyczepności kół do nawierzchni
drogowej, po jakiej porusza się samochód.
46)System TC nie może zapewnić uniknięcia
wypadków, łącznie z tymi, które
spowodowane są nadmierną prędkością na
zakręcie oraz jazdą po drogach o niskiej
przyczepności kół lub drogach mokrych.
47)Nie należy nigdy w nieodpowiedzialny
i niebezpieczny sposób wypróbowywać
działania systemu TC, zagrażając
bezpieczeństwu samych siebie i innych.
48)System PBA nie może zmienić
naturalnych praw fizyki ani też nie może
zwiększyć przyczepności kół do nawierzchni
drogowej, po jakiej porusza się samochód.
49)System PBA nie może zapewnić
uniknięcia wypadków, łącznie z tymi, które
spowodowane są nadmierną prędkością na
zakręcie oraz jazdą po drogach o niskiej
przyczepności kół lub drogach mokrych.50)Działania systemu PBA nie należy nigdy
poddawać próbie w sposób nieracjonalny lub
niebezpieczny, co może zagrozić
bezpieczeństwu kierowcy, pasażerom
samochodu i innym użytkownikom ruchu
drogowego.
51)System HSA nie jest hamulcem
postojowym, w związku z tym nie należy
opuszczać samochodu bez włączenia
elektrycznego hamulca postojowego,
wyłączenia silnika i włączenia pierwszego
biegu, oczywiście pozostawiając samochód
w bezpiecznych warunkach.
52)Na niewielkich wzniesieniach (poniżej
8%), gdy samochód jest obciążony, może
zdarzyć się, że system Hill Start Assist nie
uaktywni się, powodując lekkie cofnięcie
samochodu, a w konsekwencji ryzyko
zderzenia z innym pojazdem lub
przedmiotem. Odpowiedzialność za
bezpieczeństwo na drodze spoczywa
zawsze i wyłącznie na kierowcy.
53)System AST jest to system
wspomagający jazdę i nie zwalnia kierowcy
z odpowiedzialności za uważne prowadzenie
samochodu.
73
Page 76 of 212

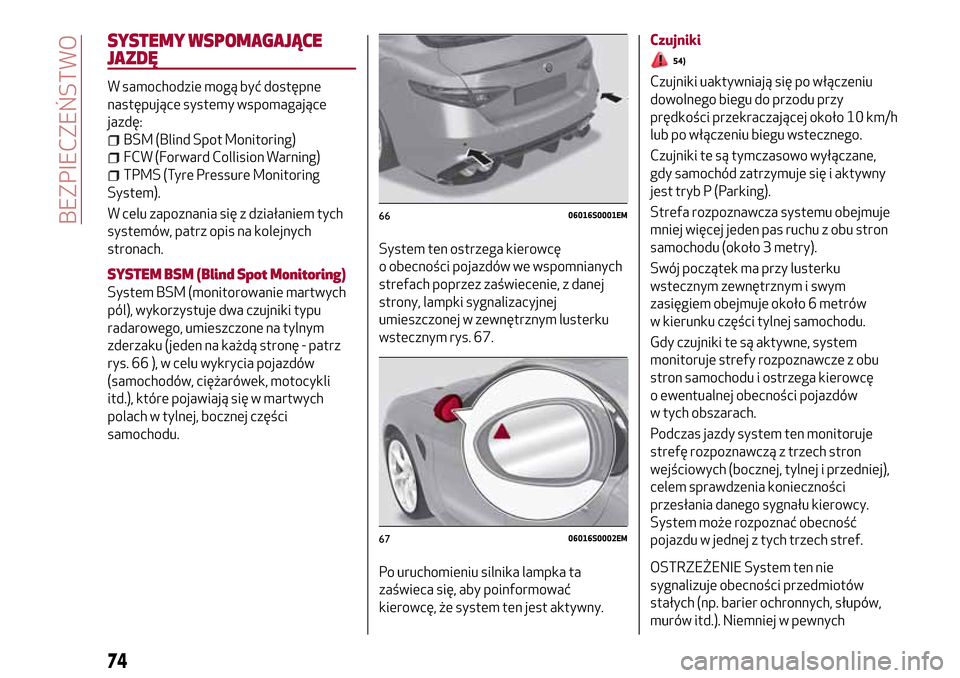

SYSTEMY WSPOMAGAJĄCE
JAZDĘ
W samochodzie mogą być dostępne
następujące systemy wspomagające
jazdę:
BSM (Blind Spot Monitoring)
FCW (Forward Collision Warning)
TPMS (Tyre Pressure Monitoring
System).
W celu zapoznania się z działaniem tych
systemów, patrz opis na kolejnych
stronach.
SYSTEM BSM (Blind Spot Monitoring)
System BSM (monitorowanie martwych
pól), wykorzystuje dwa czujniki typu
radarowego, umieszczone na tylnym
zderzaku (jeden na każdą stronę - patrz
rys. 66 ), w celu wykrycia pojazdów
(samochodów, ciężarówek, motocykli
itd.), które pojawiają się w martwych
polach w tylnej, bocznej części
samochodu.System ten ostrzega kierowcę
o obecności pojazdów we wspomnianych
strefach poprzez zaświecenie, z danej
strony, lampki sygnalizacyjnej
umieszczonej w zewnętrznym lusterku
wstecznym rys. 67.
Po uruchomieniu silnika lampka ta
zaświeca się, aby poinformować
kierowcę, że system ten jest aktywny.Czujniki
54)
Czujniki uaktywniają się po włączeniu
dowolnego biegu do przodu przy
prędkości przekraczającej około 10 km/h
lub po włączeniu biegu wstecznego.
Czujniki te są tymczasowo wyłączane,
gdy samochód zatrzymuje się i aktywny
jest tryb P (Parking).
Strefa rozpoznawcza systemu obejmuje
mniej więcej jeden pas ruchu z obu stron
samochodu (około 3 metry).
Swój początek ma przy lusterku
wstecznym zewnętrznym i swym
zasięgiem obejmuje około 6 metrów
w kierunku części tylnej samochodu.
Gdy czujniki te są aktywne, system
monitoruje strefy rozpoznawcze z obu
stron samochodu i ostrzega kierowcę
o ewentualnej obecności pojazdów
w tych obszarach.
Podczas jazdy system ten monitoruje
strefę rozpoznawczą z trzech stron
wejściowych (bocznej, tylnej i przedniej),
celem sprawdzenia konieczności
przesłania danego sygnału kierowcy.
System może rozpoznać obecność
pojazdu w jednej z tych trzech stref.
OSTRZEŻENIE System ten nie
sygnalizuje obecności przedmiotów
stałych (np. barier ochronnych, słupów,
murów itd.). Niemniej w pewnych
6606016S0001EM
6706016S0002EM
74
BEZPIECZEŃSTWO
Page 77 of 212

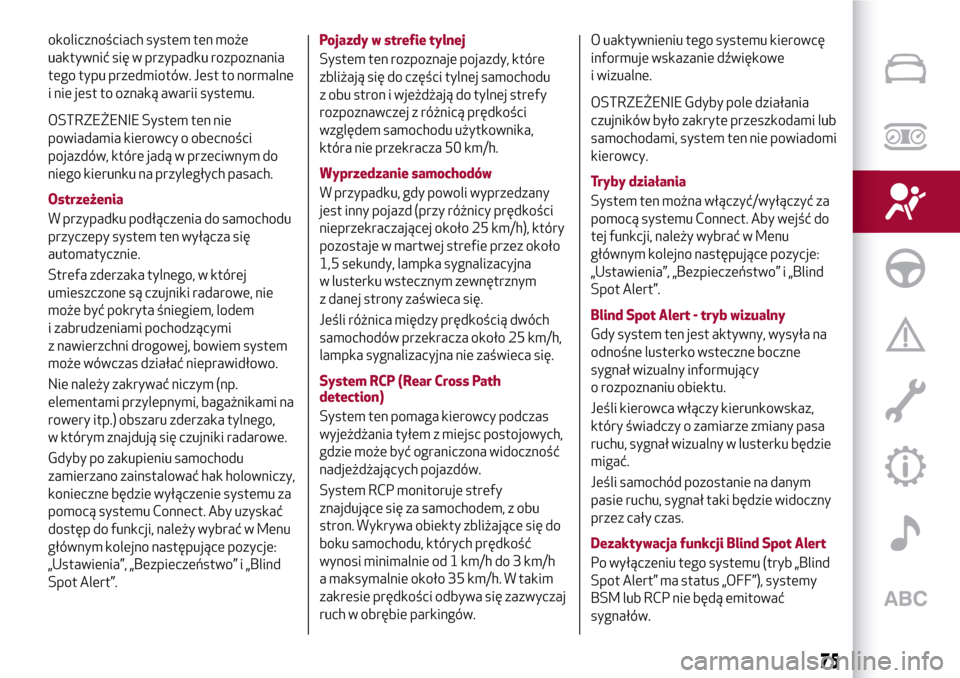

okolicznościach system ten może
uaktywnić się w przypadku rozpoznania
tego typu przedmiotów. Jest to normalne
i nie jest to oznaką awarii systemu.
OSTRZEŻENIE System ten nie
powiadamia kierowcy o obecności
pojazdów, które jadą w przeciwnym do
niego kierunku na przyległych pasach.
Ostrzeżenia
W przypadku podłączenia do samochodu
przyczepy system ten wyłącza się
automatycznie.
Strefa zderzaka tylnego, w której
umieszczone są czujniki radarowe, nie
może być pokryta śniegiem, lodem
i zabrudzeniami pochodzącymi
z nawierzchni drogowej, bowiem system
może wówczas działać nieprawidłowo.
Nie należy zakrywać niczym (np.
elementami przylepnymi, bagażnikami na
rowery itp.) obszaru zderzaka tylnego,
w którym znajdują się czujniki radarowe.
Gdyby po zakupieniu samochodu
zamierzano zainstalować hak holowniczy,
konieczne będzie wyłączenie systemu za
pomocą systemu Connect. Aby uzyskać
dostęp do funkcji, należy wybrać w Menu
głównym kolejno następujące pozycje:
„Ustawienia”, „Bezpieczeństwo” i „Blind
Spot Alert”.Pojazdy w strefie tylnej
System ten rozpoznaje pojazdy, które
zbliżają się do części tylnej samochodu
z obu stron i wjeżdżają do tylnej strefy
rozpoznawczej z różnicą prędkości
względem samochodu użytkownika,
która nie przekracza 50 km/h.
Wyprzedzanie samochodów
W przypadku, gdy powoli wyprzedzany
jest inny pojazd (przy różnicy prędkości
nieprzekraczającej około 25 km/h), który
pozostaje w martwej strefie przez około
1,5 sekundy, lampka sygnalizacyjna
w lusterku wstecznym zewnętrznym
z danej strony zaświeca się.
Jeśli różnica między prędkością dwóch
samochodów przekracza około 25 km/h,
lampka sygnalizacyjna nie zaświeca się.
System RCP (Rear Cross Path
detection)
System ten pomaga kierowcy podczas
wyjeżdżania tyłem z miejsc postojowych,
gdzie może być ograniczona widoczność
nadjeżdżających pojazdów.
System RCP monitoruje strefy
znajdujące się za samochodem, z obu
stron. Wykrywa obiekty zbliżające się do
boku samochodu, których prędkość
wynosi minimalnie od 1 km/h do 3 km/h
a maksymalnie około 35 km/h. W takim
zakresie prędkości odbywa się zazwyczaj
ruch w obrębie parkingów.O uaktywnieniu tego systemu kierowcę
informuje wskazanie dźwiękowe
i wizualne.
OSTRZEŻENIE Gdyby pole działania
czujników było zakryte przeszkodami lub
samochodami, system ten nie powiadomi
kierowcy.
Tryby działania
System ten można włączyć/wyłączyć za
pomocą systemu Connect. Aby wejść do
tej funkcji, należy wybrać w Menu
głównym kolejno następujące pozycje:
„Ustawienia”, „Bezpieczeństwo” i „Blind
Spot Alert”.
Blind Spot Alert - tryb wizualny
Gdy system ten jest aktywny, wysyła na
odnośne lusterko wsteczne boczne
sygnał wizualny informujący
o rozpoznaniu obiektu.
Jeśli kierowca włączy kierunkowskaz,
który świadczy o zamiarze zmiany pasa
ruchu, sygnał wizualny w lusterku będzie
migać.
Jeśli samochód pozostanie na danym
pasie ruchu, sygnał taki będzie widoczny
przez cały czas.
Dezaktywacja funkcji Blind Spot Alert
Po wyłączeniu tego systemu (tryb „Blind
Spot Alert” ma status „OFF”), systemy
BSM lub RCP nie będą emitować
sygnałów.
75
Page 78 of 212

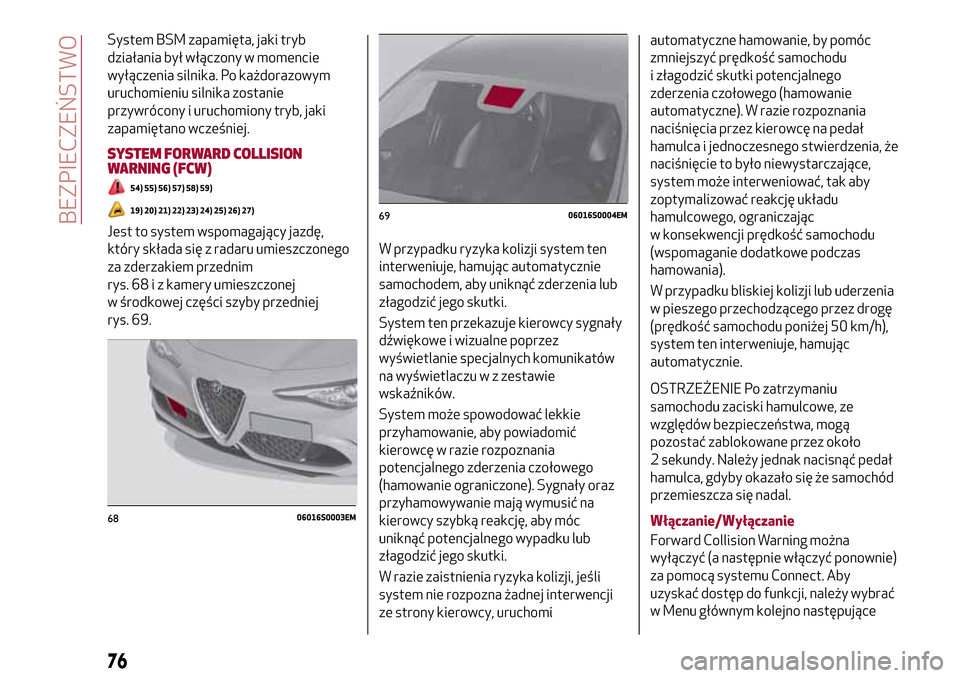

System BSM zapamięta, jaki tryb
działania był włączony w momencie
wyłączenia silnika. Po każdorazowym
uruchomieniu silnika zostanie
przywrócony i uruchomiony tryb, jaki
zapamiętano wcześniej.
SYSTEM FORWARD COLLISION
WARNING (FCW)
54) 55) 56) 57) 58) 59)
19) 20) 21) 22) 23) 24) 25) 26) 27)
Jest to system wspomagający jazdę,
który składa się z radaru umieszczonego
za zderzakiem przednim
rys. 68 i z kamery umieszczonej
w środkowej części szyby przedniej
rys. 69.W przypadku ryzyka kolizji system ten
interweniuje, hamując automatycznie
samochodem, aby uniknąć zderzenia lub
złagodzić jego skutki.
System ten przekazuje kierowcy sygnały
dźwiękowe i wizualne poprzez
wyświetlanie specjalnych komunikatów
na wyświetlaczu w z zestawie
wskaźników.
System może spowodować lekkie
przyhamowanie, aby powiadomić
kierowcę w razie rozpoznania
potencjalnego zderzenia czołowego
(hamowanie ograniczone). Sygnały oraz
przyhamowywanie mają wymusić na
kierowcy szybką reakcję, aby móc
uniknąć potencjalnego wypadku lub
złagodzić jego skutki.
W razie zaistnienia ryzyka kolizji, jeśli
system nie rozpozna żadnej interwencji
ze strony kierowcy, uruchomiautomatyczne hamowanie, by pomóc
zmniejszyć prędkość samochodu
i złagodzić skutki potencjalnego
zderzenia czołowego (hamowanie
automatyczne). W razie rozpoznania
naciśnięcia przez kierowcę na pedał
hamulca i jednoczesnego stwierdzenia, że
naciśnięcie to było niewystarczające,
system może interweniować, tak aby
zoptymalizować reakcję układu
hamulcowego, ograniczając
w konsekwencji prędkość samochodu
(wspomaganie dodatkowe podczas
hamowania).
W przypadku bliskiej kolizji lub uderzenia
w pieszego przechodzącego przez drogę
(prędkość samochodu poniżej 50 km/h),
system ten interweniuje, hamując
automatycznie.
OSTRZEŻENIE Po zatrzymaniu
samochodu zaciski hamulcowe, ze
względów bezpieczeństwa, mogą
pozostać zablokowane przez około
2 sekundy. Należy jednak nacisnąć pedał
hamulca, gdyby okazało się że samochód
przemieszcza się nadal.
Włączanie/Wyłączanie
Forward Collision Warning można
wyłączyć (a następnie włączyć ponownie)
za pomocą systemu Connect. Aby
uzyskać dostęp do funkcji, należy wybrać
w Menu głównym kolejno następujące6806016S0003EM
6906016S0004EM
76
BEZPIECZEŃSTWO
Page 79 of 212

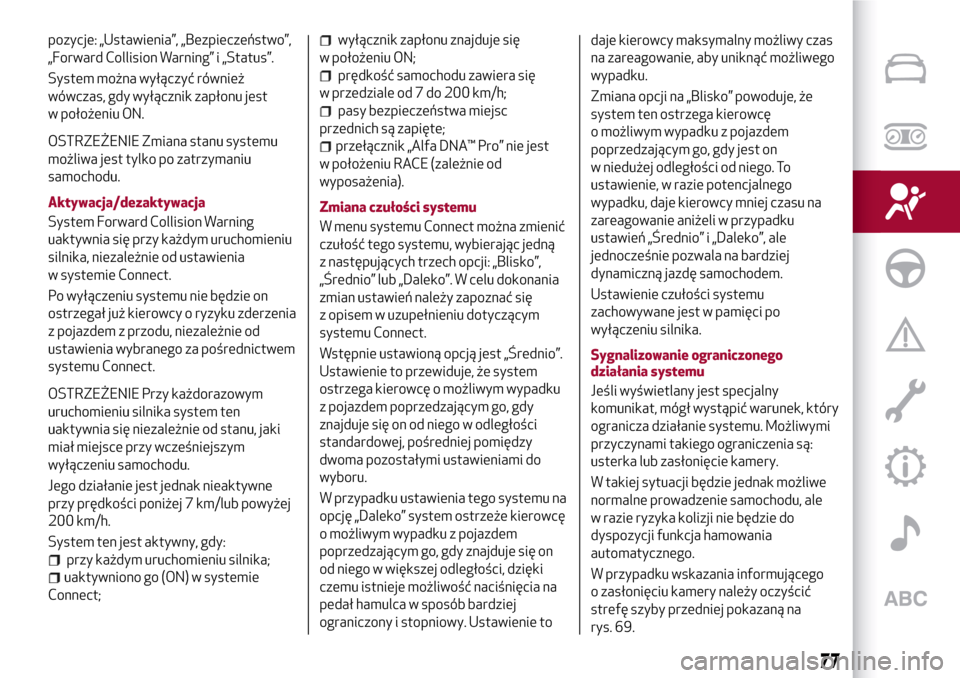

pozycje: „Ustawienia”, „Bezpieczeństwo”,
„Forward Collision Warning” i „Status”.
System można wyłączyć również
wówczas, gdy wyłącznik zapłonu jest
w położeniu ON.
OSTRZEŻENIE Zmiana stanu systemu
możliwa jest tylko po zatrzymaniu
samochodu.
Aktywacja/dezaktywacja
System Forward Collision Warning
uaktywnia się przy każdym uruchomieniu
silnika, niezależnie od ustawienia
w systemie Connect.
Po wyłączeniu systemu nie będzie on
ostrzegał już kierowcy o ryzyku zderzenia
z pojazdem z przodu, niezależnie od
ustawienia wybranego za pośrednictwem
systemu Connect.
OSTRZEŻENIE Przy każdorazowym
uruchomieniu silnika system ten
uaktywnia się niezależnie od stanu, jaki
miał miejsce przy wcześniejszym
wyłączeniu samochodu.
Jego działanie jest jednak nieaktywne
przy prędkości poniżej 7 km/lub powyżej
200 km/h.
System ten jest aktywny, gdy:
przy każdym uruchomieniu silnika;
uaktywniono go (ON) w systemie
Connect;
wyłącznik zapłonu znajduje się
w położeniu ON;
prędkość samochodu zawiera się
w przedziale od 7 do 200 km/h;
pasy bezpieczeństwa miejsc
przednich są zapięte;
przełącznik „Alfa DNA™ Pro” nie jest
w położeniu RACE (zależnie od
wyposażenia).
Zmiana czułości systemu
W menu systemu Connect można zmienić
czułość tego systemu, wybierając jedną
z następujących trzech opcji: „Blisko”,
„Średnio” lub „Daleko”. W celu dokonania
zmian ustawień należy zapoznać się
z opisem w uzupełnieniu dotyczącym
systemu Connect.
Wstępnie ustawioną opcją jest „Średnio”.
Ustawienie to przewiduje, że system
ostrzega kierowcę o możliwym wypadku
z pojazdem poprzedzającym go, gdy
znajduje się on od niego w odległości
standardowej, pośredniej pomiędzy
dwoma pozostałymi ustawieniami do
wyboru.
W przypadku ustawienia tego systemu na
opcję „Daleko” system ostrzeże kierowcę
o możliwym wypadku z pojazdem
poprzedzającym go, gdy znajduje się on
od niego w większej odległości, dzięki
czemu istnieje możliwość naciśnięcia na
pedał hamulca w sposób bardziej
ograniczony i stopniowy. Ustawienie todaje kierowcy maksymalny możliwy czas
na zareagowanie, aby uniknąć możliwego
wypadku.
Zmiana opcji na „Blisko” powoduje, że
system ten ostrzega kierowcę
o możliwym wypadku z pojazdem
poprzedzającym go, gdy jest on
w niedużej odległości od niego. To
ustawienie, w razie potencjalnego
wypadku, daje kierowcy mniej czasu na
zareagowanie aniżeli w przypadku
ustawień „Średnio” i „Daleko”, ale
jednocześnie pozwala na bardziej
dynamiczną jazdę samochodem.
Ustawienie czułości systemu
zachowywane jest w pamięci po
wyłączeniu silnika.
Sygnalizowanie ograniczonego
działania systemu
Jeśli wyświetlany jest specjalny
komunikat, mógł wystąpić warunek, który
ogranicza działanie systemu. Możliwymi
przyczynami takiego ograniczenia są:
usterka lub zasłonięcie kamery.
W takiej sytuacji będzie jednak możliwe
normalne prowadzenie samochodu, ale
w razie ryzyka kolizji nie będzie do
dyspozycji funkcja hamowania
automatycznego.
W przypadku wskazania informującego
o zasłonięciu kamery należy oczyścić
strefę szyby przedniej pokazaną na
rys. 69.
77
Page 80 of 212

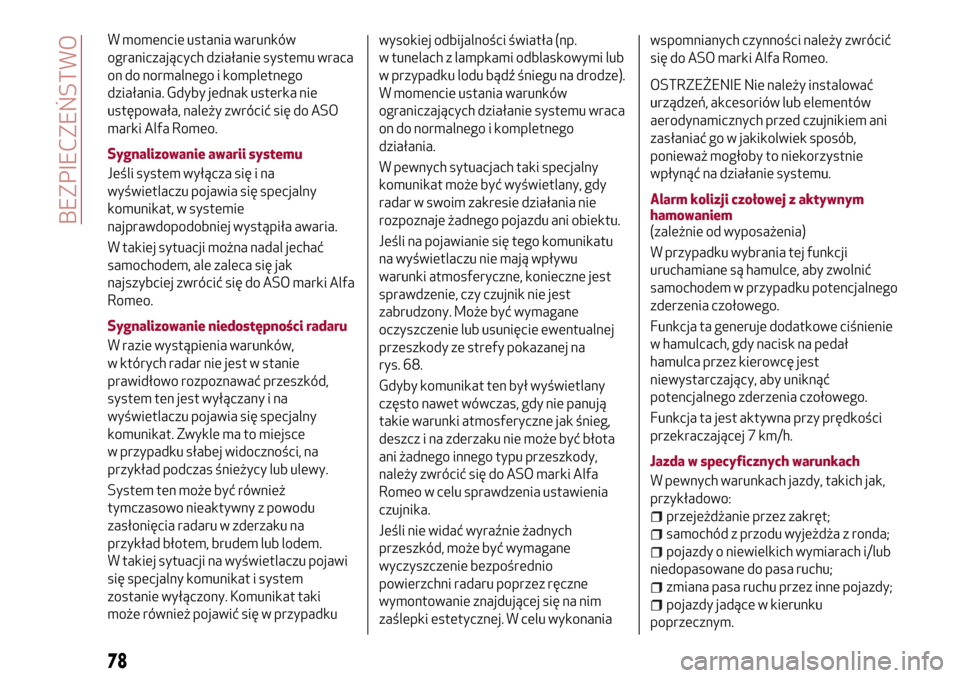

W momencie ustania warunków
ograniczających działanie systemu wraca
on do normalnego i kompletnego
działania. Gdyby jednak usterka nie
ustępowała, należy zwrócić się do ASO
marki Alfa Romeo.
Sygnalizowanie awarii systemu
Jeśli system wyłącza się i na
wyświetlaczu pojawia się specjalny
komunikat, w systemie
najprawdopodobniej wystąpiła awaria.
W takiej sytuacji można nadal jechać
samochodem, ale zaleca się jak
najszybciej zwrócić się do ASO marki Alfa
Romeo.
Sygnalizowanie niedostępności radaru
W razie wystąpienia warunków,
w których radar nie jest w stanie
prawidłowo rozpoznawać przeszkód,
system ten jest wyłączany i na
wyświetlaczu pojawia się specjalny
komunikat. Zwykle ma to miejsce
w przypadku słabej widoczności, na
przykład podczas śnieżycy lub ulewy.
System ten może być również
tymczasowo nieaktywny z powodu
zasłonięcia radaru w zderzaku na
przykład błotem, brudem lub lodem.
W takiej sytuacji na wyświetlaczu pojawi
się specjalny komunikat i system
zostanie wyłączony. Komunikat taki
może również pojawić się w przypadkuwysokiej odbijalności światła (np.
w tunelach z lampkami odblaskowymi lub
w przypadku lodu bądź śniegu na drodze).
W momencie ustania warunków
ograniczających działanie systemu wraca
on do normalnego i kompletnego
działania.
W pewnych sytuacjach taki specjalny
komunikat może być wyświetlany, gdy
radar w swoim zakresie działania nie
rozpoznaje żadnego pojazdu ani obiektu.
Jeśli na pojawianie się tego komunikatu
na wyświetlaczu nie mają wpływu
warunki atmosferyczne, konieczne jest
sprawdzenie, czy czujnik nie jest
zabrudzony. Może być wymagane
oczyszczenie lub usunięcie ewentualnej
przeszkody ze strefy pokazanej na
rys. 68.
Gdyby komunikat ten był wyświetlany
często nawet wówczas, gdy nie panują
takie warunki atmosferyczne jak śnieg,
deszcz i na zderzaku nie może być błota
ani żadnego innego typu przeszkody,
należy zwrócić się do ASO marki Alfa
Romeo w celu sprawdzenia ustawienia
czujnika.
Jeśli nie widać wyraźnie żadnych
przeszkód, może być wymagane
wyczyszczenie bezpośrednio
powierzchni radaru poprzez ręczne
wymontowanie znajdującej się na nim
zaślepki estetycznej. W celu wykonaniawspomnianych czynności należy zwrócić
się do ASO marki Alfa Romeo.
OSTRZEŻENIE Nie należy instalować
urządzeń, akcesoriów lub elementów
aerodynamicznych przed czujnikiem ani
zasłaniać go w jakikolwiek sposób,
ponieważ mogłoby to niekorzystnie
wpłynąć na działanie systemu.
Alarm kolizji czołowej z aktywnym
hamowaniem
(zależnie od wyposażenia)
W przypadku wybrania tej funkcji
uruchamiane są hamulce, aby zwolnić
samochodem w przypadku potencjalnego
zderzenia czołowego.
Funkcja ta generuje dodatkowe ciśnienie
w hamulcach, gdy nacisk na pedał
hamulca przez kierowcę jest
niewystarczający, aby uniknąć
potencjalnego zderzenia czołowego.
Funkcja ta jest aktywna przy prędkości
przekraczającej 7 km/h.
Jazda w specyficznych warunkach
W pewnych warunkach jazdy, takich jak,
przykładowo:
przejeżdżanie przez zakręt;
samochód z przodu wyjeżdża z ronda;
pojazdy o niewielkich wymiarach i/lub
niedopasowane do pasa ruchu;
zmiana pasa ruchu przez inne pojazdy;
pojazdy jadące w kierunku
poprzecznym.
78
BEZPIECZEŃSTWO
