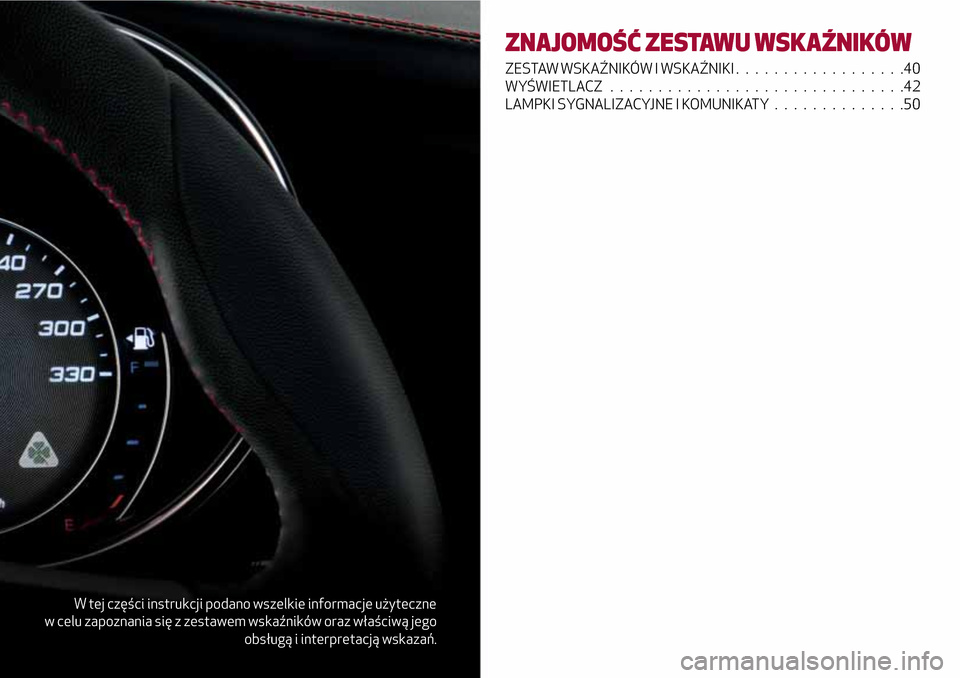

W tej części instrukcji podano wszelkie informacje użyteczne
w celu zapoznania się z zestawem wskaźników oraz właściwą jego
obsługą i interpretacją wskazań.
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
ZESTAW WSKAŹNIKÓW I WSKAŹNIKI..................40
WYŚWIETLACZ...............................42
LAMPKI SYGNALIZACYJNE I KOMUNIKATY..............50
Page 42 of 212

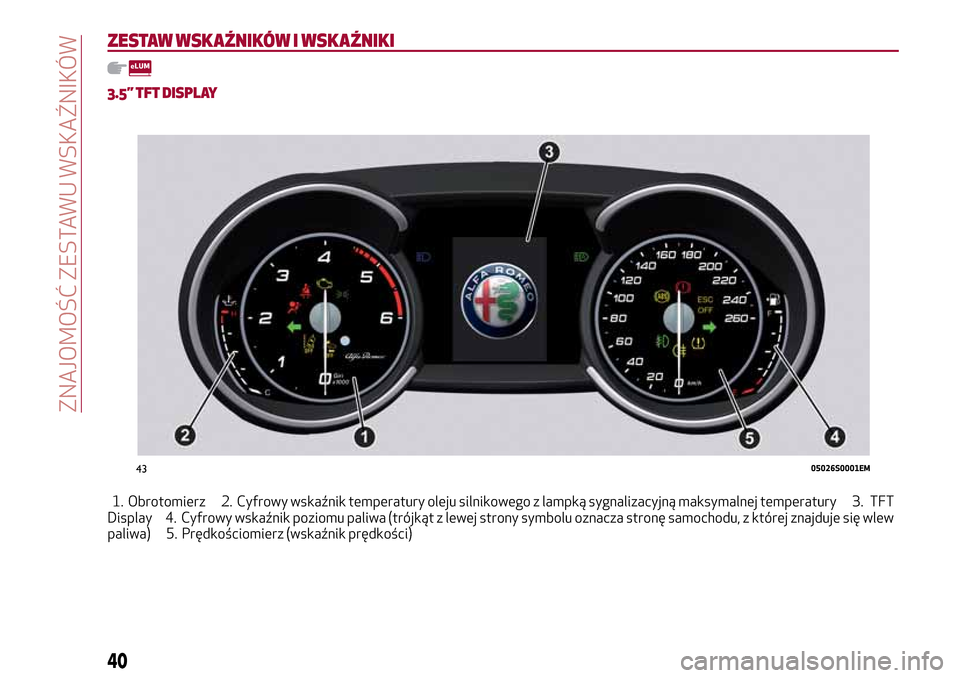

ZESTAW WSKAŹNIKÓW I WSKAŹNIKI
3.5” TFT DISPLAY
1. Obrotomierz 2. Cyfrowy wskaźnik temperatury oleju silnikowego z lampką sygnalizacyjną maksymalnej temperatury 3. TFT
Display 4. Cyfrowy wskaźnik poziomu paliwa (trójkąt z lewej strony symbolu oznacza stronę samochodu, z której znajduje się wlew
paliwa) 5. Prędkościomierz (wskaźnik prędkości)
4305026S0001EM
40
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
Page 43 of 212

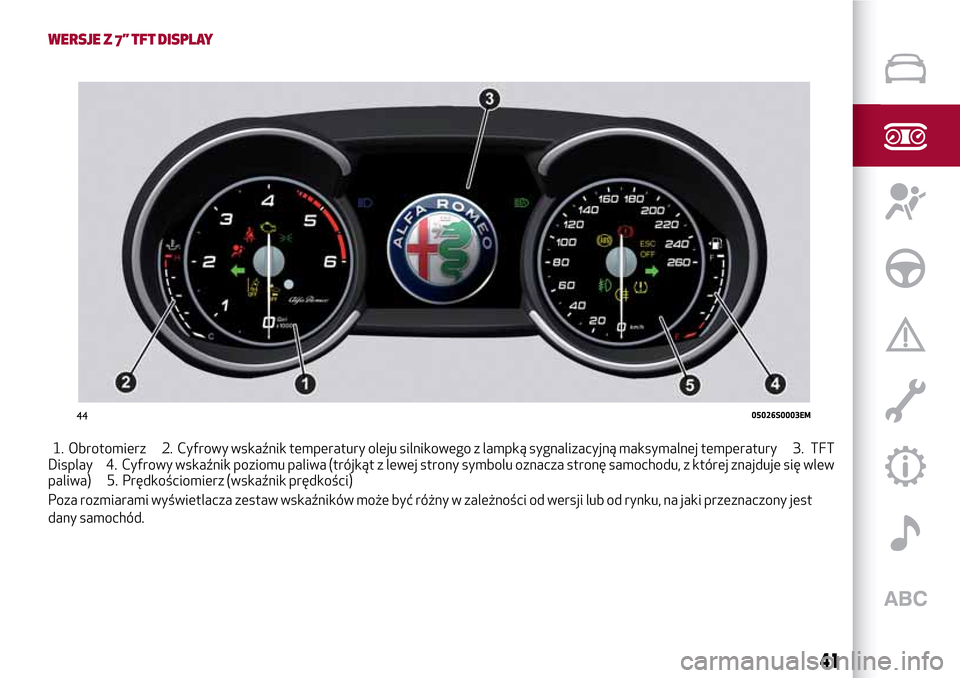

WERSJE Z 7” TFT DISPLAY
1. Obrotomierz 2. Cyfrowy wskaźnik temperatury oleju silnikowego z lampką sygnalizacyjną maksymalnej temperatury 3. TFT
Display 4. Cyfrowy wskaźnik poziomu paliwa (trójkąt z lewej strony symbolu oznacza stronę samochodu, z której znajduje się wlew
paliwa) 5. Prędkościomierz (wskaźnik prędkości)
Poza rozmiarami wyświetlacza zestaw wskaźników może być różny w zależności od wersji lub od rynku, na jaki przeznaczony jest
dany samochód.
4405026S0003EM
41
Page 44 of 212

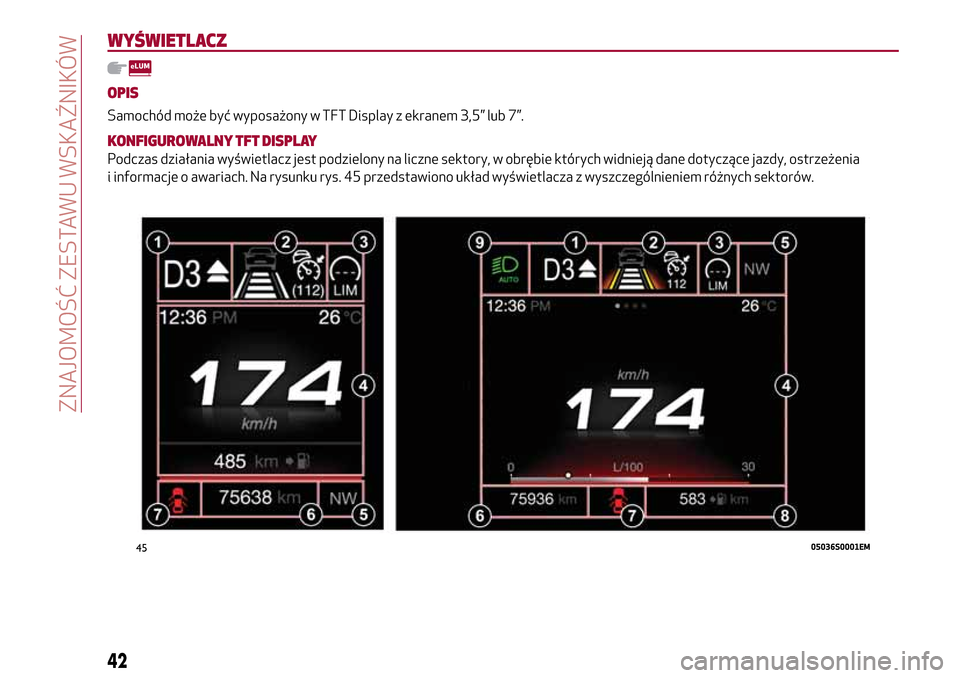

WYŚWIETLACZ
OPIS
Samochód może być wyposażony w TFT Display z ekranem 3,5” lub 7”.
KONFIGUROWALNY TFT DISPLAY
Podczas działania wyświetlacz jest podzielony na liczne sektory, w obrębie których widnieją dane dotyczące jazdy, ostrzeżenia
i informacje o awariach. Na rysunku rys. 45 przedstawiono układ wyświetlacza z wyszczególnieniem różnych sektorów.
4505036S0001EM
42
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

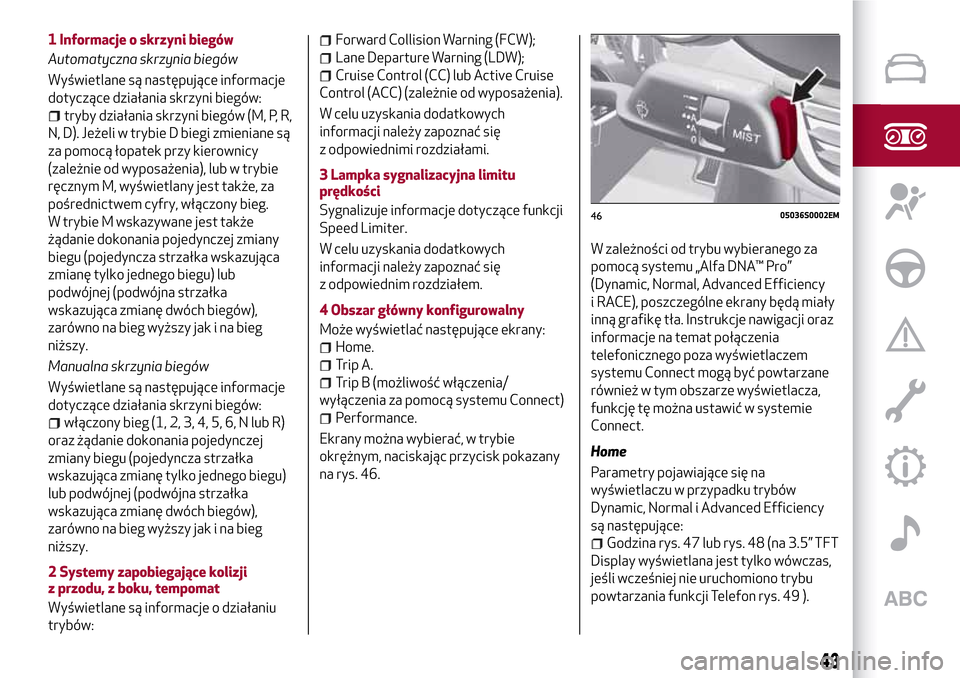

Page 45 of 212
1 Informacje o skrzyni biegów
Automatyczna skrzynia biegów
Wyświetlane są następujące informacje
dotyczące działania skrzyni biegów:
tryby działania skrzyni biegów (M, P, R,
N, D). Jeżeli w trybie D biegi zmieniane są
za pomocą łopatek przy kierownicy
(zależnie od wyposażenia), lub w trybie
ręcznym M, wyświetlany jest także, za
pośrednictwem cyfry, włączony bieg.
W trybie M wskazywane jest także
żądanie dokonania pojedynczej zmiany
biegu (pojedyncza strzałka wskazująca
zmianę tylko jednego biegu) lub
podwójnej (podwójna strzałka
wskazująca zmianę dwóch biegów),
zarówno na bieg wyższy jak i na bieg
niższy.
Manualna skrzynia biegów
Wyświetlane są następujące informacje
dotyczące działania skrzyni biegów:
włączony bieg (1, 2, 3, 4, 5, 6, N lub R)
oraz żądanie dokonania pojedynczej
zmiany biegu (pojedyncza strzałka
wskazująca zmianę tylko jednego biegu)
lub podwójnej (podwójna strzałka
wskazująca zmianę dwóch biegów),
zarówno na bieg wyższy jak i na bieg
niższy.
2 Systemy zapobiegające kolizji
z przodu, z boku, tempomat
Wyświetlane są informacje o działaniu
trybów:
Forward Collision Warning (FCW);
Lane Departure Warning (LDW);
Cruise Control (CC) lub Active Cruise
Control (ACC) (zależnie od wyposażenia).
W celu uzyskania dodatkowych
informacji należy zapoznać się
z odpowiednimi rozdziałami.
3 Lampka sygnalizacyjna limitu
prędkości
Sygnalizuje informacje dotyczące funkcji
Speed Limiter.
W celu uzyskania dodatkowych
informacji należy zapoznać się
z odpowiednim rozdziałem.
4 Obszar główny konfigurowalny
Może wyświetlać następujące ekrany:
Home.
Trip A.
Trip B (możliwość włączenia/
wyłączenia za pomocą systemu Connect)
Performance.
Ekrany można wybierać, w trybie
okrężnym, naciskając przycisk pokazany
na rys. 46.W zależności od trybu wybieranego za
pomocą systemu „Alfa DNA™ Pro”
(Dynamic, Normal, Advanced Efficiency
i RACE), poszczególne ekrany będą miały
inną grafikę tła. Instrukcje nawigacji oraz
informacje na temat połączenia
telefonicznego poza wyświetlaczem
systemu Connect mogą być powtarzane
również w tym obszarze wyświetlacza,
funkcję tę można ustawić w systemie
Connect.
Home
Parametry pojawiające się na
wyświetlaczu w przypadku trybów
Dynamic, Normal i Advanced Efficiency
są następujące:
Godzina rys. 47 lub rys. 48 (na 3.5” TFT
Display wyświetlana jest tylko wówczas,
jeśli wcześniej nie uruchomiono trybu
powtarzania funkcji Telefon rys. 49 ).
4605036S0002EM
43
Page 46 of 212

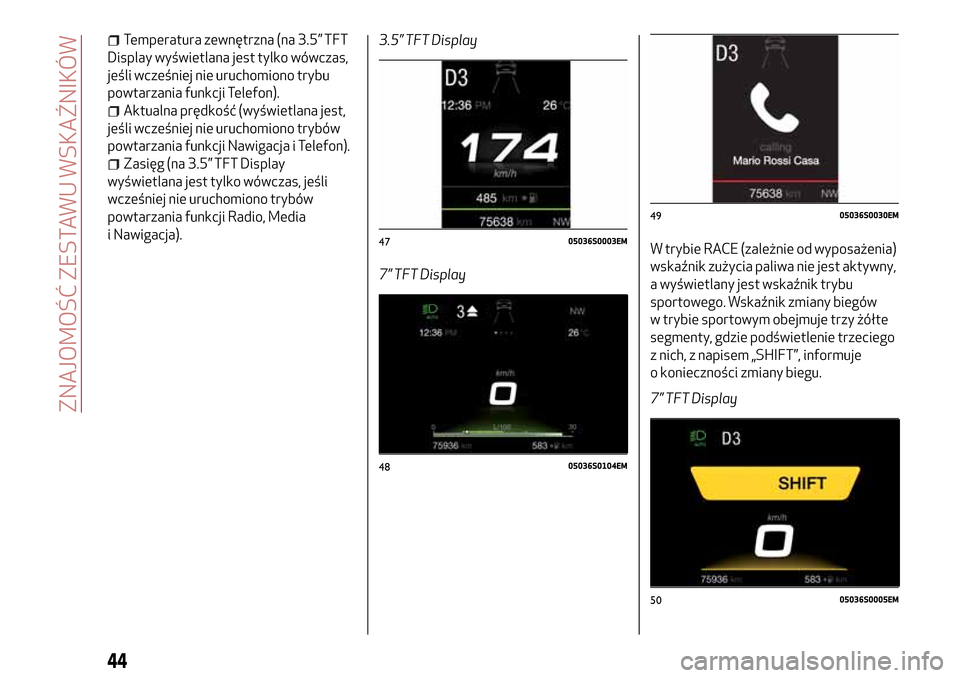

Temperatura zewnętrzna (na 3.5” TFT
Display wyświetlana jest tylko wówczas,
jeśli wcześniej nie uruchomiono trybu
powtarzania funkcji Telefon).
Aktualna prędkość (wyświetlana jest,
jeśli wcześniej nie uruchomiono trybów
powtarzania funkcji Nawigacja i Telefon).
Zasięg (na 3.5” TFT Display
wyświetlana jest tylko wówczas, jeśli
wcześniej nie uruchomiono trybów
powtarzania funkcji Radio, Media
i Nawigacja).3.5” TFT Display
7” TFT DisplayW trybie RACE (zależnie od wyposażenia)
wskaźnik zużycia paliwa nie jest aktywny,
a wyświetlany jest wskaźnik trybu
sportowego. Wskaźnik zmiany biegów
w trybie sportowym obejmuje trzy żółte
segmenty, gdzie podświetlenie trzeciego
z nich, z napisem „SHIFT”, informuje
o konieczności zmiany biegu.
7” TFT Display
4705036S0003EM
4805036S0104EM
4905036S0030EM
5005036S0005EM
44
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
Page 47 of 212

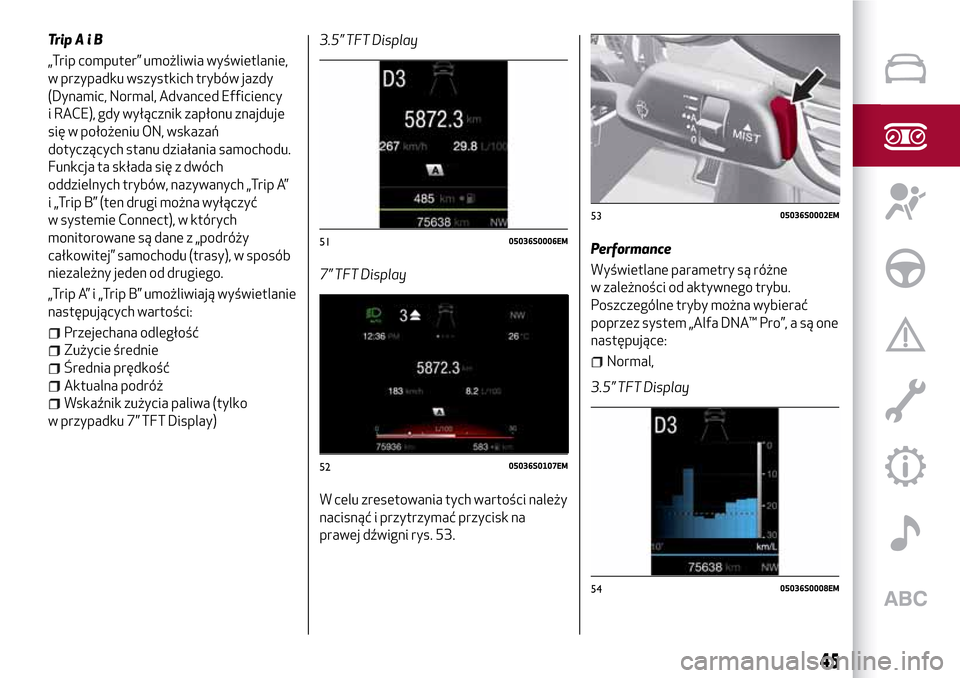

TripAiB
„Trip computer” umożliwia wyświetlanie,
w przypadku wszystkich trybów jazdy
(Dynamic, Normal, Advanced Efficiency
i RACE), gdy wyłącznik zapłonu znajduje
się w położeniu ON, wskazań
dotyczących stanu działania samochodu.
Funkcja ta składa się z dwóch
oddzielnych trybów, nazywanych „Trip A”
i „Trip B” (ten drugi można wyłączyć
w systemie Connect), w których
monitorowane są dane z „podróży
całkowitej” samochodu (trasy), w sposób
niezależny jeden od drugiego.
„Trip A” i „Trip B” umożliwiają wyświetlanie
następujących wartości:
Przejechana odległość
Zużycie średnie
Średnia prędkość
Aktualna podróż
Wskaźnik zużycia paliwa (tylko
w przypadku 7” TFT Display)3.5” TFT Display
7” TFT Display
W celu zresetowania tych wartości należy
nacisnąć i przytrzymać przycisk na
prawej dźwigni rys. 53.Performance
Wyświetlane parametry są różne
w zależności od aktywnego trybu.
Poszczególne tryby można wybierać
poprzez system „Alfa DNA™ Pro”, a są one
następujące:
Normal,
3.5” TFT Display
5105036S0006EM
5205036S0107EM
5305036S0002EM
5405036S0008EM
45
Page 48 of 212

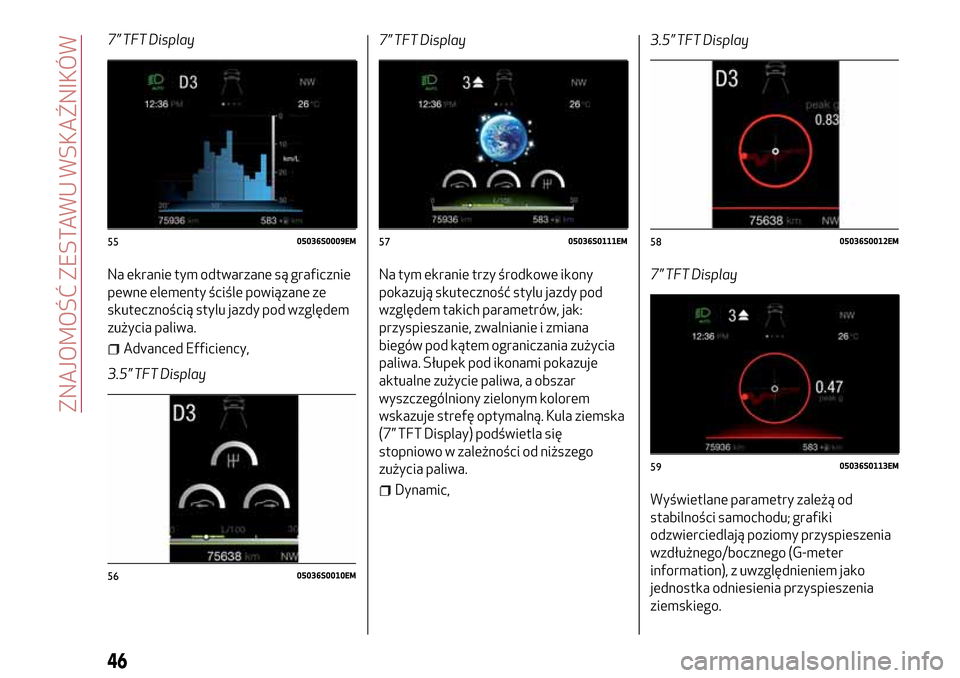

7” TFT Display
Na ekranie tym odtwarzane są graficznie
pewne elementy ściśle powiązane ze
skutecznością stylu jazdy pod względem
zużycia paliwa.
Advanced Efficiency,
3.5” TFT Display7” TFT Display
Na tym ekranie trzy środkowe ikony
pokazują skuteczność stylu jazdy pod
względem takich parametrów, jak:
przyspieszanie, zwalnianie i zmiana
biegów pod kątem ograniczania zużycia
paliwa. Słupek pod ikonami pokazuje
aktualne zużycie paliwa, a obszar
wyszczególniony zielonym kolorem
wskazuje strefę optymalną. Kula ziemska
(7” TFT Display) podświetla się
stopniowo w zależności od niższego
zużycia paliwa.
Dynamic,3.5” TFT Display
7” TFT Display
Wyświetlane parametry zależą od
stabilności samochodu; grafiki
odzwierciedlają poziomy przyspieszenia
wzdłużnego/bocznego (G-meter
information), z uwzględnieniem jako
jednostka odniesienia przyspieszenia
ziemskiego.
5505036S0009EM
5605036S0010EM
5705036S0111EM5805036S0012EM
5905036S0113EM
46
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

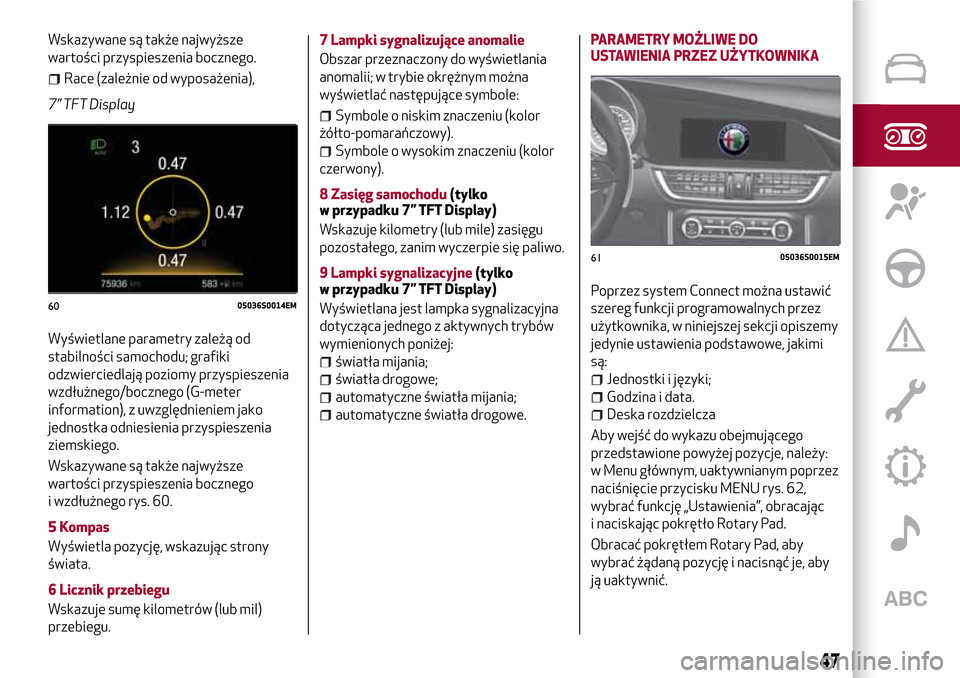

Page 49 of 212
Wskazywane są także najwyższe
wartości przyspieszenia bocznego.
Race (zależnie od wyposażenia),
7” TFT Display
Wyświetlane parametry zależą od
stabilności samochodu; grafiki
odzwierciedlają poziomy przyspieszenia
wzdłużnego/bocznego (G-meter
information), z uwzględnieniem jako
jednostka odniesienia przyspieszenia
ziemskiego.
Wskazywane są także najwyższe
wartości przyspieszenia bocznego
i wzdłużnego rys. 60.
5 Kompas
Wyświetla pozycję, wskazując strony
świata.
6 Licznik przebiegu
Wskazuje sumę kilometrów (lub mil)
przebiegu.7 Lampki sygnalizujące anomalie
Obszar przeznaczony do wyświetlania
anomalii; w trybie okrężnym można
wyświetlać następujące symbole:
Symbole o niskim znaczeniu (kolor
żółto-pomarańczowy).
Symbole o wysokim znaczeniu (kolor
czerwony).
8 Zasięg samochodu(tylko
w przypadku 7” TFT Display)
Wskazuje kilometry (lub mile) zasięgu
pozostałego, zanim wyczerpie się paliwo.
9 Lampki sygnalizacyjne(tylko
w przypadku 7” TFT Display)
Wyświetlana jest lampka sygnalizacyjna
dotycząca jednego z aktywnych trybów
wymienionych poniżej:
światła mijania;
światła drogowe;
automatyczne światła mijania;
automatyczne światła drogowe.PARAMETRY MOŻLIWE DO
USTAWIENIA PRZEZ UŻYTKOWNIKA
Poprzez system Connect można ustawić
szereg funkcji programowalnych przez
użytkownika, w niniejszej sekcji opiszemy
jedynie ustawienia podstawowe, jakimi
są:
Jednostki i języki;
Godzina i data.
Deska rozdzielcza
Aby wejść do wykazu obejmującego
przedstawione powyżej pozycje, należy:
w Menu głównym, uaktywnianym poprzez
naciśnięcie przycisku MENU rys. 62,
wybrać funkcję „Ustawienia”, obracając
i naciskając pokrętło Rotary Pad.
Obracać pokrętłem Rotary Pad, aby
wybrać żądaną pozycję i nacisnąć je, aby
ją uaktywnić.
6005036S0014EM
6105036S0015EM
47
Page 50 of 212

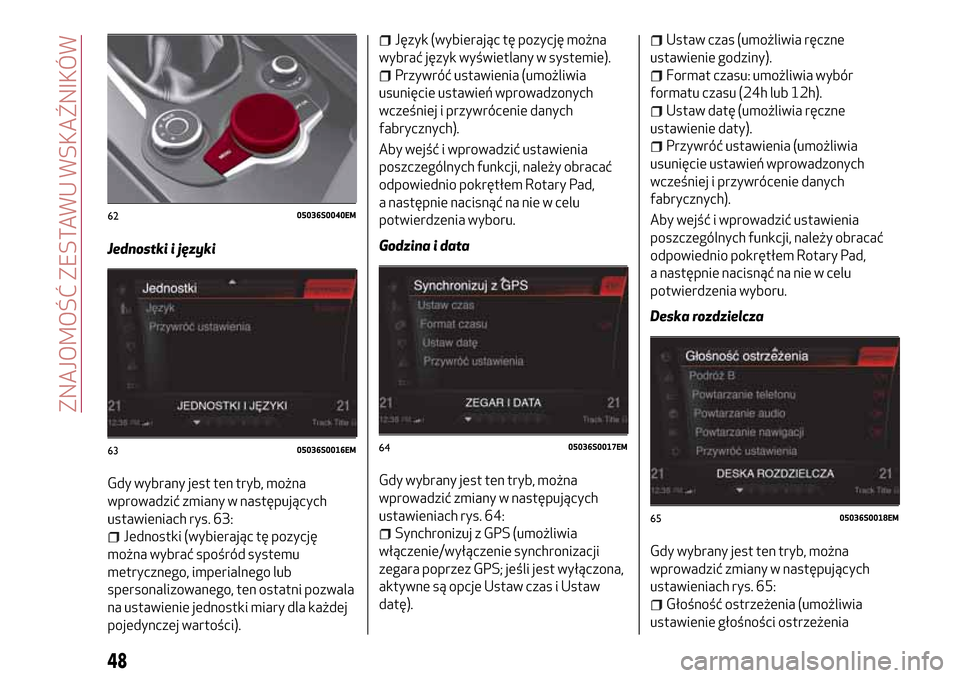

Jednostki i języki
Gdy wybrany jest ten tryb, można
wprowadzić zmiany w następujących
ustawieniach rys. 63:
Jednostki (wybierając tę pozycję
można wybrać spośród systemu
metrycznego, imperialnego lub
spersonalizowanego, ten ostatni pozwala
na ustawienie jednostki miary dla każdej
pojedynczej wartości).
Język (wybierając tę pozycję można
wybrać język wyświetlany w systemie).
Przywróć ustawienia (umożliwia
usunięcie ustawień wprowadzonych
wcześniej i przywrócenie danych
fabrycznych).
Aby wejść i wprowadzić ustawienia
poszczególnych funkcji, należy obracać
odpowiednio pokrętłem Rotary Pad,
a następnie nacisnąć na nie w celu
potwierdzenia wyboru.
Godzina i data
Gdy wybrany jest ten tryb, można
wprowadzić zmiany w następujących
ustawieniach rys. 64:
Synchronizuj z GPS (umożliwia
włączenie/wyłączenie synchronizacji
zegara poprzez GPS; jeśli jest wyłączona,
aktywne są opcje Ustaw czas i Ustaw
datę).
Ustaw czas (umożliwia ręczne
ustawienie godziny).
Format czasu: umożliwia wybór
formatu czasu (24h lub 12h).
Ustaw datę (umożliwia ręczne
ustawienie daty).
Przywróć ustawienia (umożliwia
usunięcie ustawień wprowadzonych
wcześniej i przywrócenie danych
fabrycznych).
Aby wejść i wprowadzić ustawienia
poszczególnych funkcji, należy obracać
odpowiednio pokrętłem Rotary Pad,
a następnie nacisnąć na nie w celu
potwierdzenia wyboru.
Deska rozdzielcza
Gdy wybrany jest ten tryb, można
wprowadzić zmiany w następujących
ustawieniach rys. 65:
Głośność ostrzeżenia (umożliwia
ustawienie głośności ostrzeżenia
6205036S0040EM
6305036S0016EM6405036S0017EM
6505036S0018EM
48
