Alfa Romeo Giulia 2017 Handleiding (in Dutch)
Manufacturer: ALFA ROMEO, Model Year: 2017, Model line: Giulia, Model: Alfa Romeo Giulia 2017Pages: 232, PDF Size: 3.89 MB
Page 191 of 232

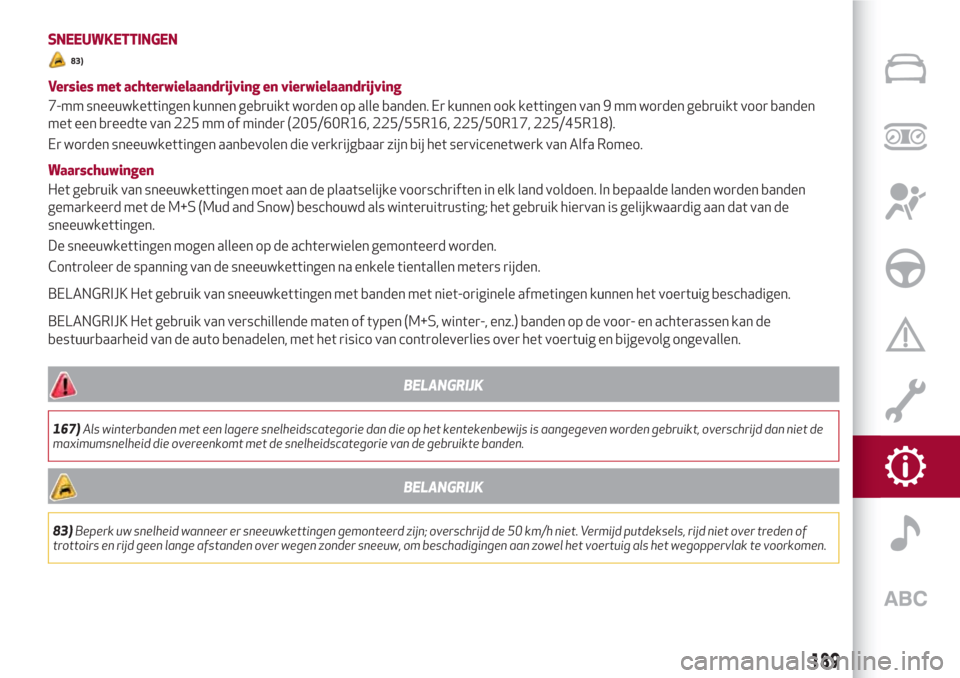

SNEEUWKETTINGEN
83)
Versies met achterwielaandrijving en vierwielaandrijving
7-mm sneeuwkettingen kunnen gebruikt worden op alle banden. Er kunnen ook kettingen van 9 mm worden gebruikt voor banden
met een breedte van 225 mm of minder (205/60R16, 225/55R16, 225/50R17, 225/45R18).
Er worden sneeuwkettingen aanbevolen die verkrijgbaar zijn bij het servicenetwerk van Alfa Romeo.
Waarschuwingen
Het gebruik van sneeuwkettingen moet aan de plaatselijke voorschriften in elk land voldoen. In bepaalde landen worden banden
gemarkeerd met de M+S (Mud and Snow) beschouwd als winteruitrusting; het gebruik hiervan is gelijkwaardig aan dat van de
sneeuwkettingen.
De sneeuwkettingen mogen alleen op de achterwielen gemonteerd worden.
Controleer de spanning van de sneeuwkettingen na enkele tientallen meters rijden.
BELANGRIJK Het gebruik van sneeuwkettingen met banden met niet-originele afmetingen kunnen het voertuig beschadigen.
BELANGRIJK Het gebruik van verschillende maten of typen (M+S, winter-, enz.) banden op de voor- en achterassen kan de
bestuurbaarheid van de auto benadelen, met het risico van controleverlies over het voertuig en bijgevolg ongevallen.
BELANGRIJK
167)Als winterbanden met een lagere snelheidscategorie dan die op het kentekenbewijs is aangegeven worden gebruikt, overschrijd dan niet de
maximumsnelheid die overeenkomt met de snelheidscategorie van de gebruikte banden.
BELANGRIJK
83)Beperk uw snelheid wanneer er sneeuwkettingen gemonteerd zijn; overschrijd de 50 km/h niet. Vermijd putdeksels, rijd niet over treden of
trottoirs en rijd geen lange afstanden over wegen zonder sneeuw, om beschadigingen aan zowel het voertuig als het wegoppervlak te voorkomen.
189
Page 192 of 232

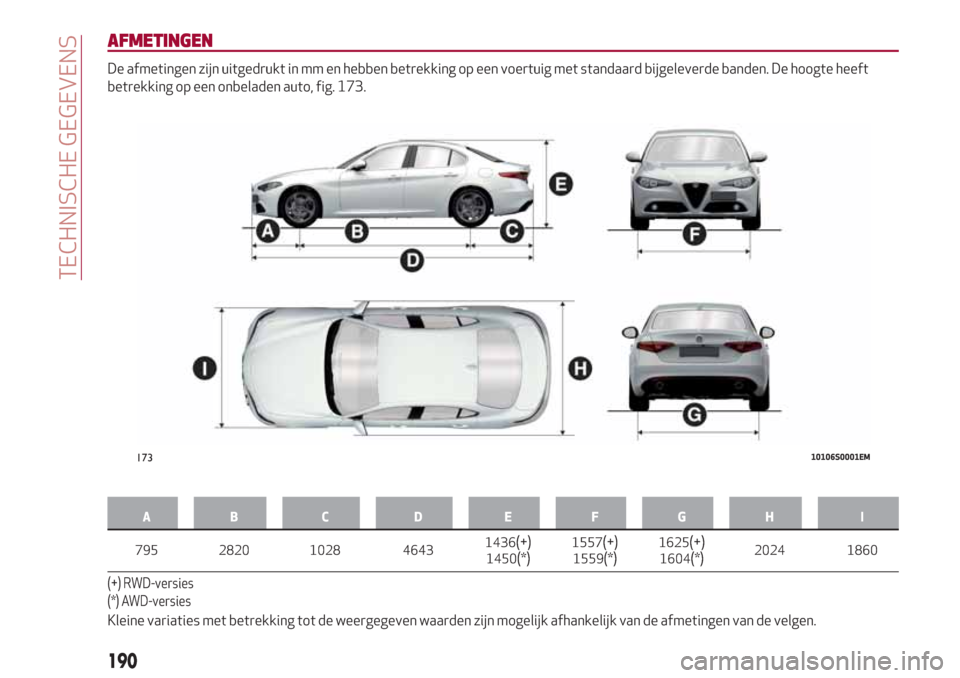

AFMETINGEN
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een voertuig met standaard bijgeleverde banden. De hoogte heeft
betrekking op een onbeladen auto, fig. 173.
AB C D EFGH I
795 2820 1028 46431436(+)1450(*)1557(+)1559(*)1625(+)1604(*)2024 1860
(+) RWD-versies
(*) AWD-versies
Kleine variaties met betrekking tot de weergegeven waarden zijn mogelijk afhankelijk van de afmetingen van de velgen.
17310106S0001EM
190
TECHNISCHE GEGEVENS
Page 193 of 232
GEWICHTEN
Gewichten (kg) Motor 2.0 T4 MAir 2.2 JTD-motor
CA(°°)RWDCA
(°°)280 PK
AW DCM(°)RWDCM(°) (+)RWDCA(°°)RWDCA
(°°)LOW CO2RWDCA
(°°)210 PK
AW D
180 PK
AW D
Leeggewicht (met alle vloeistoffen, brandstoftank
90% gevuld en zonder opties)1429 1530 1374 1400 1445 1465 1535
Nuttig laadvermogen inclusief de bestuurder
(*)576 575 566 540 575 555 575
Maximum toelaatbare belastingen
(**)
– vooras 920 1000 890 890 940 945 1015
– achteras 1150 1160 1115 1115 1145 1150 1160
– totaal 2005 2105 1940 1940 2020 2020 2110
Trekgewichten
– geremde aanhanger 1600 1600 1600 1600 1600 1600 1600
– ongeremde aanhanger 745 745 724 724 745 745 745
Maximale dakbelasting 50 50 50 50 50 50 50
Max. toelaatbare kogeldruk (geremde aanhanger) 64 64 64 64 64 64 64
(°°) Automatische versnellingsbak
(°) Handgeschakelde versnellingsbak
(+) Versie voor specifieke markten
(*) Indien speciale uitrusting is gemonteerd (trekhaak, enz.) neemt het leeggewicht toe, waardoor het laadvermogen afneemt in verhouding tot de
maximaal toegestane belastingen.
(**) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker de goederen zodanig in de bagageruimte en/of
op het laadplatform te verdelen, dat de maximum toelaatbare belastingen niet worden overschreden.
191
Page 194 of 232

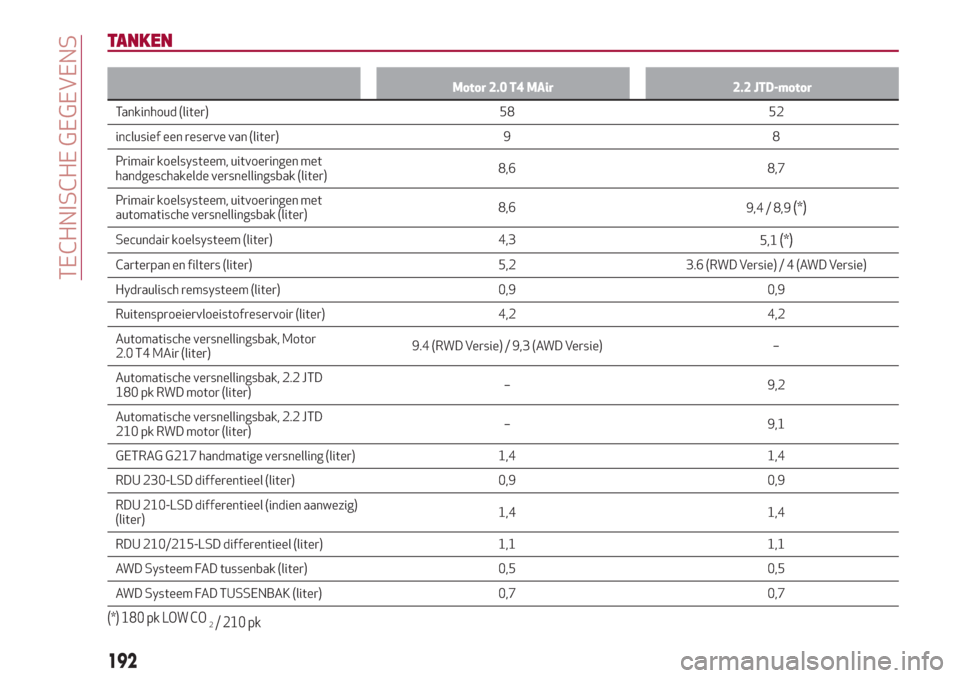

TANKEN
Motor 2.0 T4 MAir 2.2 JTD-motor
Tankinhoud (liter) 58 52
inclusief een
reserve van (liter) 9 8
Primair koelsysteem, uitvoeringen met
handgeschakelde versnellingsbak (liter)8,6 8,7
Primair koelsysteem, uitvoeringen met
automatische versnellingsbak (liter)8,6
9,4 / 8,9
(*)
Secundair koelsysteem (liter) 4,3
5,1(*)
Carterpan en filters (liter) 5,2 3.6 (RWD Versie)/4(AWDVersie)
Hydraulisch remsysteem (liter) 0,9 0,9
Ruitensproeiervloeistofreservoir (liter) 4,2 4,2
Automatische versnellingsbak, Motor
2.0 T4 MAir (liter)9.4 (RWD Versie) / 9,3 (AWD Versie) –
Automatische versnellingsbak, 2.2 JTD
180 pk RWD motor (liter)– 9,2
Automatische versnellingsbak, 2.2 JTD
210 pk RWD motor (liter)– 9,1
GETRAG G217 handmatige versnelling (liter) 1,4 1,4
RDU 230-LSD differentieel (liter) 0,9 0,9
RDU 210-LSD differentieel (indien aanwezig)
(liter)1,4 1,4
RDU 210/215-LSD differentieel (liter) 1,1 1,1
AWD Systeem FAD tussenbak (liter) 0,5 0,5
AWD Systeem FAD TUSSENBAK (liter) 0,7 0,7
(*) 180 pk LOW CO2/ 210 pk
192
TECHNISCHE GEGEVENS
Page 195 of 232

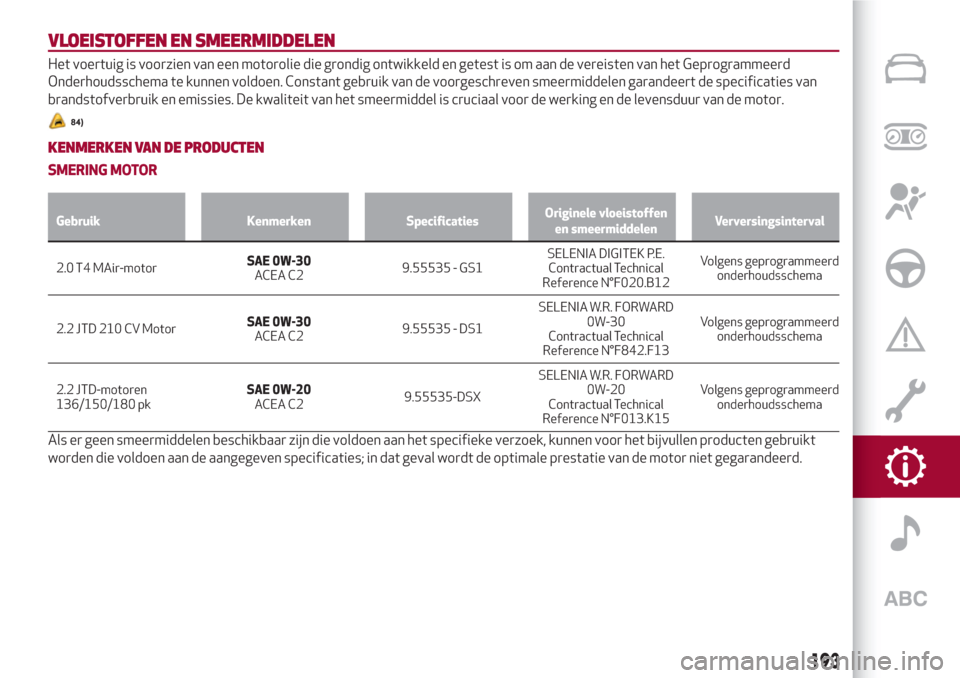

VLOEISTOFFEN EN SMEERMIDDELEN
Het voertuig is voorzien van een motorolie die grondig ontwikkeld en getest is om aan de vereisten van het Geprogrammeerd
Onderhoudsschema te kunnen voldoen. Constant gebruik van de voorgeschreven smeermiddelen garandeert de specificaties van
brandstofverbruik en emissies. De kwaliteit van het smeermiddel is cruciaal voor de werking en de levensduur van de motor.
84)
KENMERKEN VAN DE PRODUCTEN
SMERING MOTOR
Gebruik Kenmerken SpecificatiesOriginele vloeistoffen
en smeermiddelenVerversingsinterval
2.0 T4 MAir-motorSAE
0W-30
ACEA C29.55535 - GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference N°F020.B12Volgens geprogrammeerd
onderhoudsschema
2.2 JTD 210 CV MotorSAE 0W-30
ACEA C29.55535 - DS1SELENIA W.R. FORWARD
0W-30
Contractual Technical
Reference N°F842.F13Volgens geprogrammeerd
onderhoudsschema
2.2 JTD-motoren
136/150/180 pkSAE 0W-20
ACEA C29.55535-DSXSELENIA W.R. FORWARD
0W-20
Contractual Technical
Reference N°F013.K15Volgens geprogrammeerd
onderhoudsschema
Als er geen smeermiddelen beschikbaar zijn die voldoen aan het specifieke verzoek, kunnen voor het bijvullen producten gebruikt
worden die voldoen aan de aangegeven specificaties; in dat geval wordt de optimale prestatie van de motor niet gegarandeerd.
193
Page 196 of 232

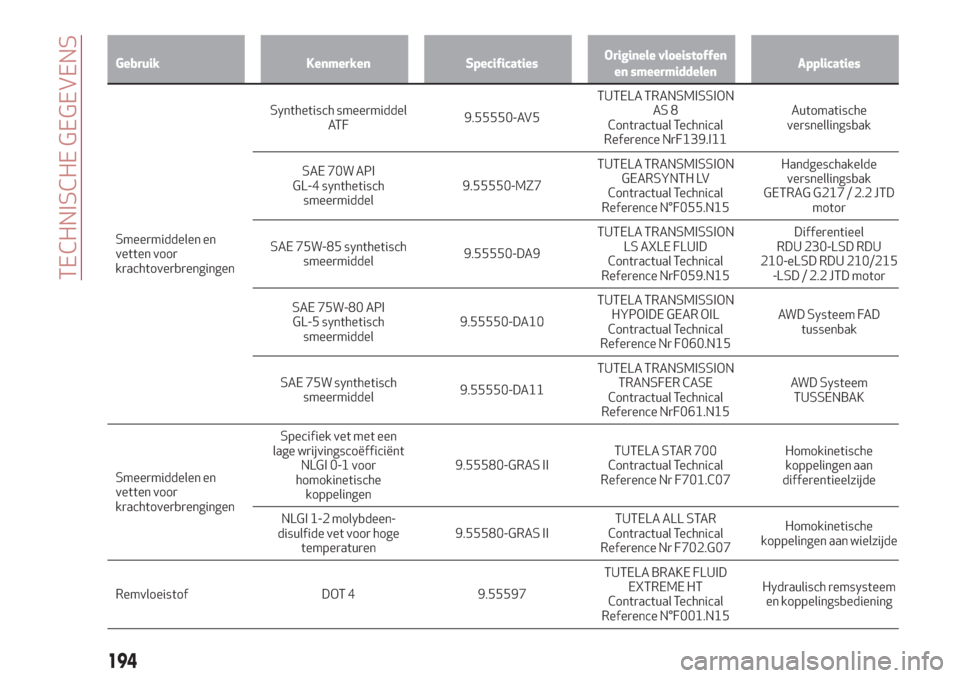

Gebruik Kenmerken SpecificatiesOriginele vloeistoffen
en smeermiddelenApplicaties
Smeermiddelen en
vetten voor
krachtoverbrengingenSynthetisch
smeermiddel
AT F9.55550-AV5TUTELA TRANSMISSION
AS 8
Contractual Technical
Reference NrF139.I11Automatische
versnellingsbak
SAE 70W API
GL-4 synthetisch
smeermiddel9.55550-MZ7TUTELA TRANSMISSION
GEARSYNTH LV
Contractual Technical
Reference N°F055.N15Handgeschakelde
versnellingsbak
GETRAG G217 / 2.2 JTD
motor
SAE 75W-85 synthetisch
smeermiddel9.55550-DA9TUTELA TRANSMISSION
LS AXLE FLUID
Contractual Technical
Reference NrF059.N15Differentieel
RDU 230-LSD RDU
210-eLSD RDU 210/215
-LSD / 2.2 JTD motor
SAE 75W-80 API
GL-5 synthetisch
smeermiddel9.55550-DA10TUTELA TRANSMISSION
HYPOIDE GEAR OIL
Contractual Technical
Reference Nr F060.N15AWD Systeem FAD
tussenbak
SAE 75W synthetisch
smeermiddel9.55550-DA11TUTELA TRANSMISSION
TRANSFER CASE
Contractual Technical
Reference NrF061.N15AWD Systeem
TUSSENBAK
Smeermiddelen en
vetten voor
krachtoverbrengingenSpecifiek vet met een
lage wrijvingscoëfficiënt
NLGI 0-1 voor
homokinetische
koppelingen9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference Nr F701.C07Homokinetische
koppelingen aan
differentieelzijde
NLGI 1-2 molybdeen-
disulfide vet voor hoge
temperaturen9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference Nr F702.G07Homokinetische
koppelingen aan wielzijde
Remvloeistof DOT 4 9.55597TUTELA BRAKE FLUID
EXTREME HT
Contractual Technical
Reference N°F001.N15Hydraulisch remsysteem
en koppelingsbediening
194
TECHNISCHE GEGEVENS
Page 197 of 232
Gebruik Kenmerken SpecificatiesOriginele vloeistoffen
en smeermiddelenApplicaties
Bescherming voor
radiatorenCUNA NC956–16
ASTMD33069.55523PARAFLU UP
Contractual Technical
Reference N°F101.M01Gebruik ratio 50% Niet
mengbaar met
verschillende
formuleringsproducten.
(*)
Vloeistof voor
ruitensproeiersCUNA NC 956-11 9.55522PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Verdund of onverdund
gebruiken voor
ruitenwissers/
ruitensproeiers
Additief voor dieselolieAdditief voor dieselolie
met antivries en
beschermende werking
voor dieselmotorenTUTELA DIESEL ART
Contractual Technical
Reference N°F601.L06Te mengen met
dieselbrandstof (25 cc
per 10 liter)
HVACR1234yf or R134yf
(afhankelijk van markt)
(*) Wanneer het voertuig onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een mengsel van 60% PARAFLU UP en 40%
gedemineraliseerd water.
BELANGRIJK
84)Het gebruik van producten met andere dan de hierboven aangegeven specificaties kan leiden tot beschadigingen van de motor die niet door de
garantie worden gedekt.
195
Page 198 of 232

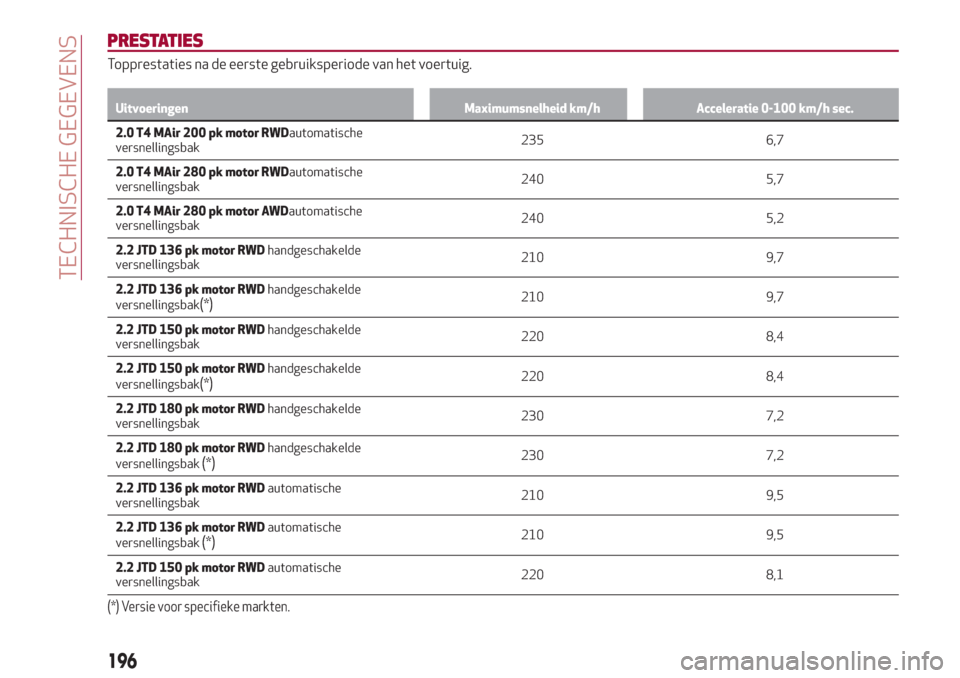

PRESTATIES
Topprestaties na de eerste gebruiksperiode van het voertuig.
Uitvoeringen Maximumsnelheid km/h Acceleratie 0-100 km/h sec.
2.0 T4 MAir 200 pk motor RWDautomatische
versnellingsbak2356,7
2.0
T4 MAir 280 pk motor RWDautomatische
versnellingsbak240 5,7
2.0 T4 MAir 280 pk motor AWDautomatische
versnellingsbak240 5,2
2.2 JTD 136 pk motor RWDhandgeschakelde
versnellingsbak210 9,7
2.2 JTD 136 pk motor RWDhandgeschakelde
versnellingsbak
(*)210 9,7
2.2 JTD 150 pk motor RWDhandgeschakelde
versnellingsbak220 8,4
2.2 JTD 150 pk motor RWDhandgeschakelde
versnellingsbak
(*)220 8,4
2.2 JTD 180 pk motor RWDhandgeschakelde
versnellingsbak230 7,2
2.2 JTD 180 pk motor RWDhandgeschakelde
versnellingsbak
(*)230 7,2
2.2 JTD 136 pk motor RWDautomatische
versnellingsbak210 9,5
2.2 JTD 136 pk motor RWDautomatische
versnellingsbak
(*)210 9,5
2.2 JTD 150 pk motor RWDautomatische
versnellingsbak220 8,1
(*) Versie voor specifieke markten.
196
TECHNISCHE GEGEVENS
Page 199 of 232

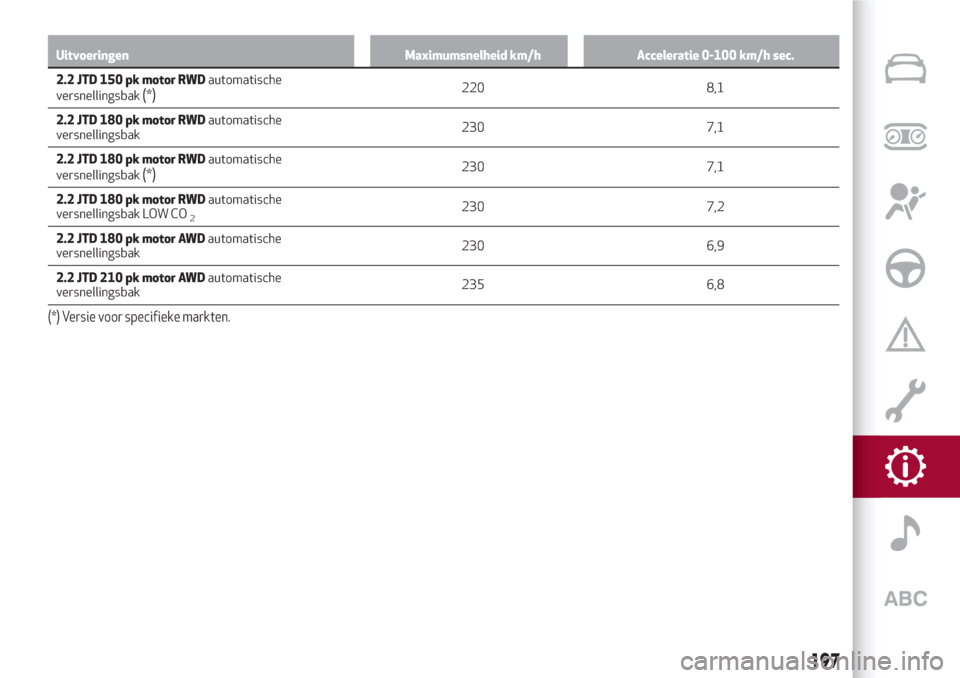

Uitvoeringen Maximumsnelheid km/h Acceleratie 0-100 km/h sec.
2.2 JTD 150 pk motor RWDautomatische
versnellingsbak(*)220 8,1
2.2 JTD 180 pk motor RWDautomatische
versnellingsbak230 7,1
2.2 JTD 180 pk motor RWDautomatische
versnellingsbak
(*)230 7,1
2.2 JTD 180 pk motor RWDautomatische
versnellingsbak LOW CO
2230 7,2
2.2 JTD 180 pk motor AWDautomatische
versnellingsbak230 6,9
2.2 JTD 210 pk motor AWDautomatische
versnellingsbak235 6,8
(*) Versie voor specifieke markten.
197
Page 200 of 232

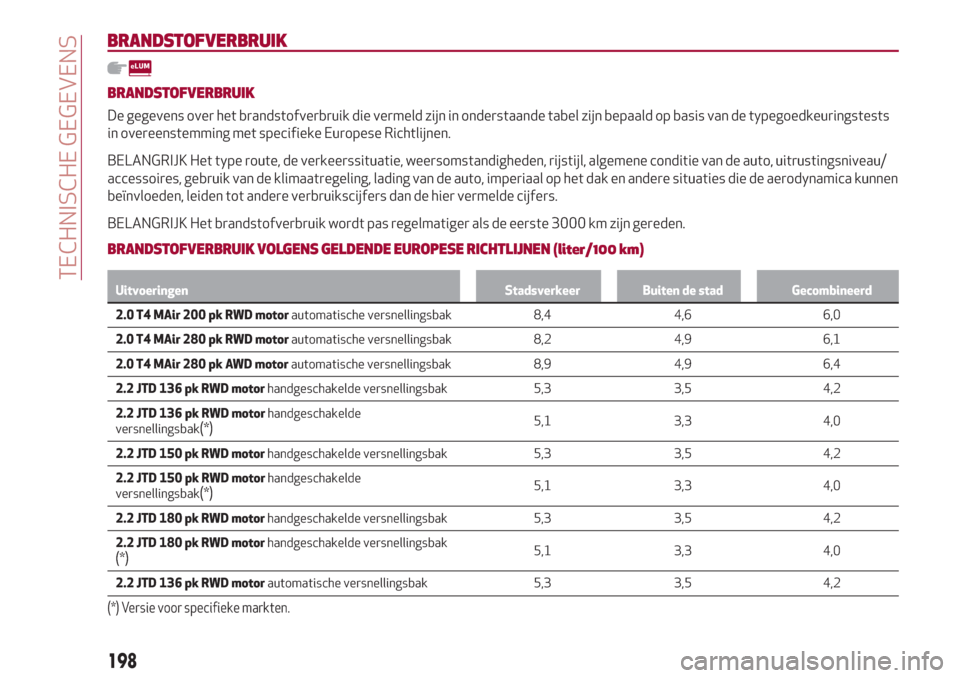

BRANDSTOFVERBRUIK
BRANDSTOFVERBRUIK
De gegevens over het brandstofverbruik die vermeld zijn in onderstaande tabel zijn bepaald op basis van de typegoedkeuringstests
in overeenstemming met specifieke Europese Richtlijnen.
BELANGRIJK Het type route, de verkeerssituatie, weersomstandigheden, rijstijl, algemene conditie van de auto, uitrustingsniveau/
accessoires, gebruik van de klimaatregeling, lading van de auto, imperiaal op het dak en andere situaties die de aerodynamica kunnen
beïnvloeden, leiden tot andere verbruikscijfers dan de hier vermelde cijfers.
BELANGRIJK Het brandstofverbruik wordt pas regelmatiger als de eerste 3000 km zijn gereden.
BRANDSTOFVERBRUIK VOLGENS GELDENDE EUROPESE RICHTLIJNEN (liter/100 km)
Uitvoeringen Stadsverkeer Buiten de stad Gecombineerd
2.0 T4 MAir 200 pk RWD motorautomatische versnellingsbak 8,4 4,6 6,0
2.0
T4 MAir 280 pk RWD motorautomatische versnellingsbak 8,2 4,9 6,1
2.0 T4 MAir 280 pk AWD motorautomatische versnellingsbak 8,9 4,9 6,4
2.2 JTD 136 pk RWD motorhandgeschakelde versnellingsbak 5,3 3,5 4,2
2.2 JTD 136 pk RWD motorhandgeschakelde
versnellingsbak
(*)5,1 3,3 4,0
2.2 JTD 150 pk RWD motorhandgeschakelde versnellingsbak 5,3 3,5 4,2
2.2 JTD 150 pk RWD motorhandgeschakelde
versnellingsbak
(*)5,1 3,3 4,0
2.2 JTD 180 pk RWD motorhandgeschakelde versnellingsbak 5,3 3,5 4,2
2.2 JTD 180 pk RWD motorhandgeschakelde versnellingsbak
(*)5,1 3,3 4,0
2.2 JTD 136 pk RWD motorautomatische versnellingsbak 5,3 3,5 4,2
(*) Versie voor specifieke markten.
198
TECHNISCHE GEGEVENS
