de zekeringen zijn vrij toegankelijk op
de besturingseenheid.
Op het deksel van de besturingseenheid
zijn de identificatienummers van de
elektrische onderdelen die met de
zekeringen overeenkomen aangegeven.

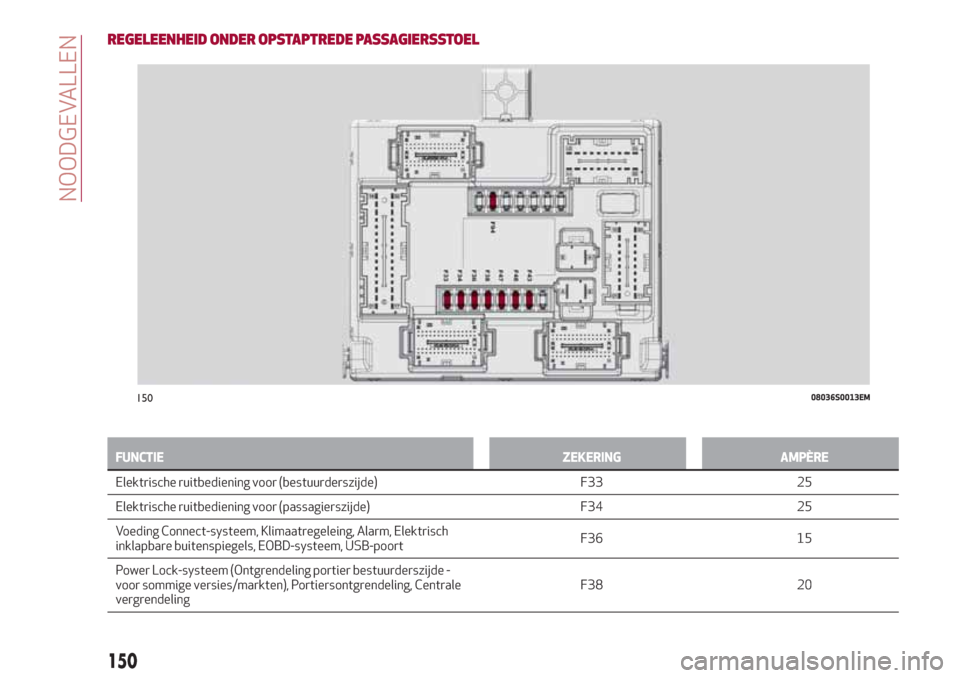

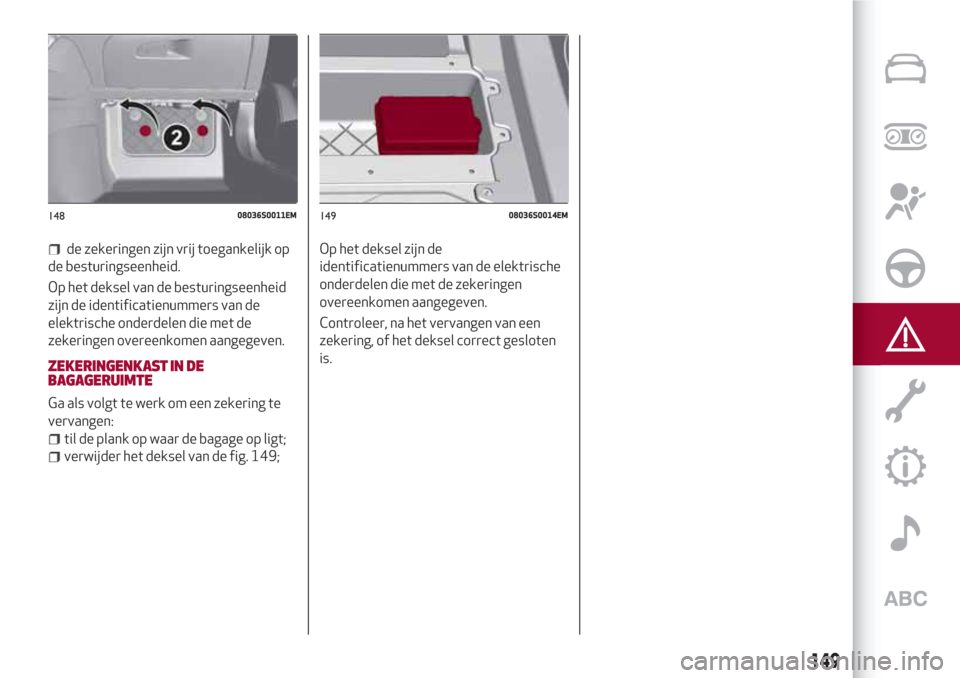

ZEKERINGENKAST IN DE
BAGAGERUIMTE
Ga als volgt te werk om een zekering te
vervangen:
til de plank op waar de bagage op ligt;
verwijder het deksel van de fig. 149;Op het deksel zijn de
identificatienummers van de elektrische
onderdelen die met de zekeringen
overeenkomen aangegeven.
Controleer, na het vervangen van een
zekering, of het deksel correct gesloten
is.
14808036S0011EM14908036S0014EM
149

REGELEENHEID ONDER OPSTAPTREDE PASSAGIERSSTOEL
FUNCTIE ZEKERING AMPÈRE
Elektrische ruitbediening voor (bestuurderszijde) F33 25
Elektrische ruitbediening
voor (passagierszijde) F34 25
Voeding Connect-systeem, Klimaatregeleing, Alarm, Elektrisch
inklapbare buitenspiegels, EOBD-systeem, USB-poortF36 15
Power Lock-systeem (Ontgrendeling portier bestuurderszijde -
voor sommige versies/markten), Portiersontgrendeling, Centrale
vergrendelingF38 20
15008036S0013EM
150
NOODGEVALLEN

FUNCTIE ZEKERING AMPÈRE
Ruitensproeierpomp F43 20
Elektrische ruitbediening
achter linkerzijde F47 25
Elektrische ruitbediening achter rechterzijde F48 25
Verwarming achterruitspoel. sigarettenaansteker F94 15
151

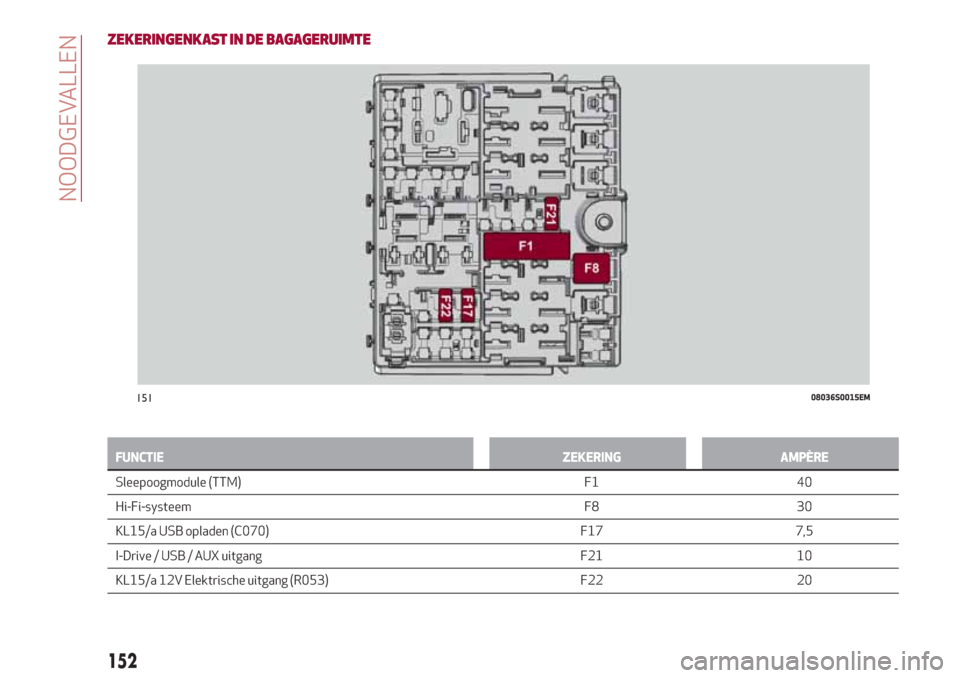

ZEKERINGENKAST IN DE BAGAGERUIMTE
FUNCTIE ZEKERING AMPÈRE
Sleepoogmodule (TTM) F1 40
Hi-Fi-systeem F8 30
KL15/a
USB opladen (C070) F17 7,5
I-Drive / USB / AUX uitgang F21 10
KL15/a 12V Elektrische uitgang (R053) F22 20
15108036S0015EM
152
NOODGEVALLEN

BELANGRIJK
130)Vervang een zekering nooit door een
exemplaar met een hogere stroomsterkte
(ampère); BRANDGEVAAR
131)Alvorens een zekering te vervangen,
moet gecontroleerd worden of de
startinrichting op STOP staat en of alle
stroomverbruikers uit staan en/of zijn
losgekoppeld.
132)Als een hoofdzekering van een
veiligheidssysteem (airbags, remmen),
transmissiesysteem (motor,
versnellingsbak) of stuurinrichting
doorbrandt, neem dan contact op met het
Alfa Romeo Servicenetwerk.
133)Als de zekering opnieuw doorbrandt,
neem dan contact op met het Alfa Romeo
Servicenetwerk.
134)Als een hoofdzekering (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE) doorbrandt, neem
dan contact op met het Alfa Romeo
Servicenetwerk.
BELANGRIJK
59)Vervang een doorgebrande zekering
nooit door metalen draden of ander
materiaal.
60)Als de motorruimte moet worden
gewassen, zorg er dan voor dat de
waterstraal niet rechtstreeks op de
zekeringenkast en de motortjes van de
ruitenwissers terechtkomt.

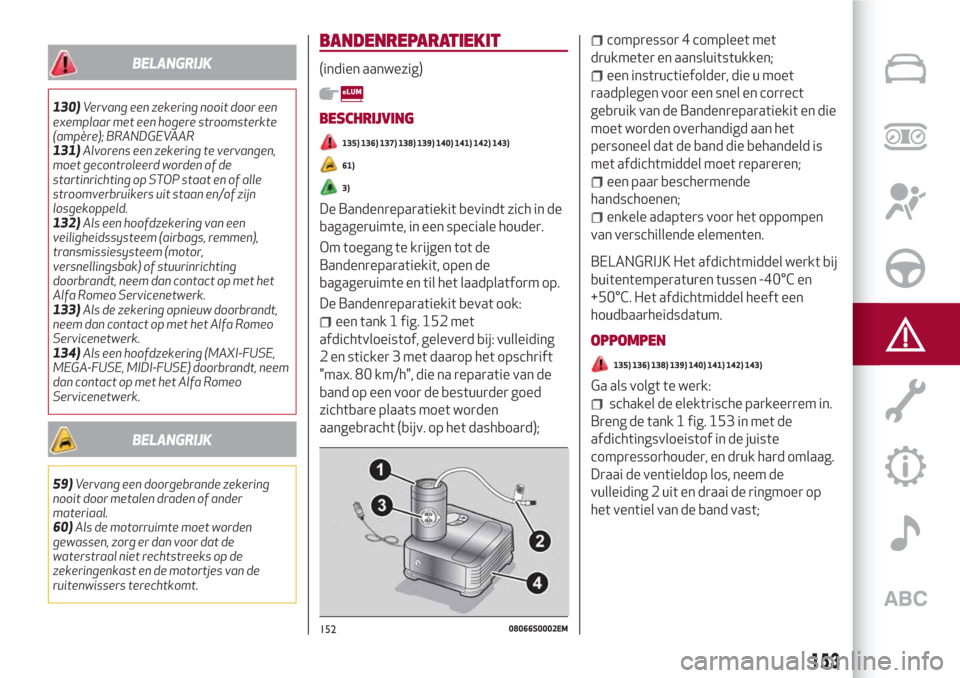

BANDENREPARATIEKIT
(indien aanwezig)
BESCHRIJVING
135) 136) 137) 138) 139) 140) 141) 142) 143)
61)
3)
De Bandenreparatiekit bevindt zich in de
bagageruimte, in een speciale houder.
Om toegang te krijgen tot de
Bandenreparatiekit, open de
bagageruimte en til het laadplatform op.
De Bandenreparatiekit bevat ook:
een tank 1 fig. 152 met
afdichtvloeistof, geleverd bij: vulleiding
2 en sticker 3 met daarop het opschrift
"max. 80 km/h", die na reparatie van de
band op een voor de bestuurder goed
zichtbare plaats moet worden
aangebracht (bijv. op het dashboard);
compressor 4 compleet met
drukmeter en aansluitstukken;
een instructiefolder, die u moet
raadplegen voor een snel en correct
gebruik van de Bandenreparatiekit en die
moet worden overhandigd aan het
personeel dat de band die behandeld is
met afdichtmiddel moet repareren;
een paar beschermende
handschoenen;
enkele adapters voor het oppompen
van verschillende elementen.
BELANGRIJK Het afdichtmiddel werkt bij
buitentemperaturen tussen -40°C en
+50°C. Het afdichtmiddel heeft een
houdbaarheidsdatum.
OPPOMPEN
135) 136) 138) 139) 140) 141) 142) 143)
Ga als volgt te werk:
schakel de elektrische parkeerrem in.

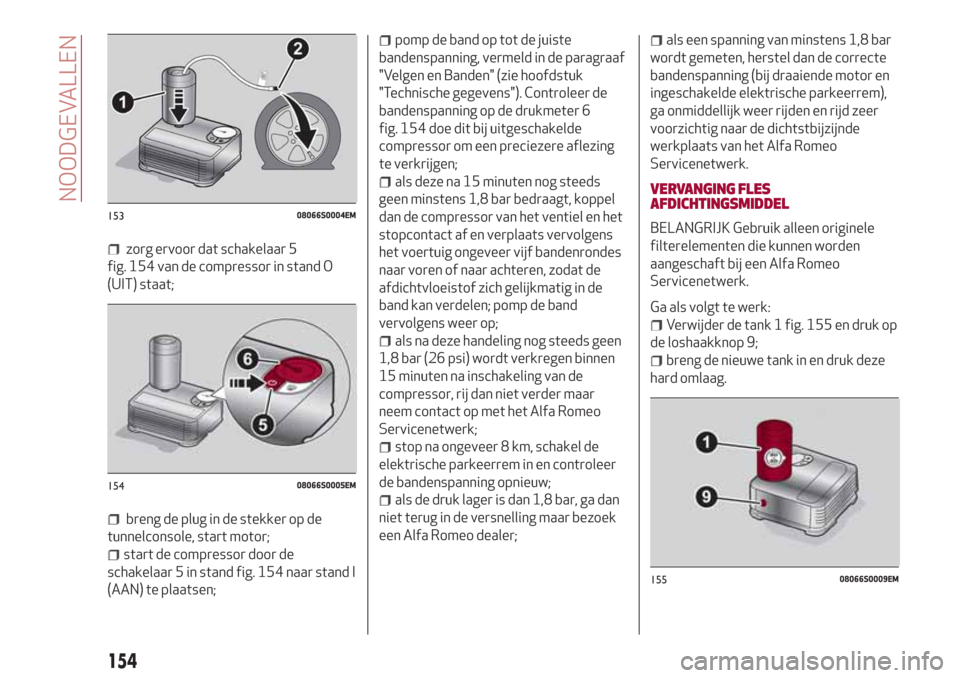

Breng de tank 1 fig. 153 in met de
afdichtingsvloeistof in de juiste
compressorhouder, en druk hard omlaag.
Draai de ventieldop los, neem de
vulleiding 2 uit en draai de ringmoer op
het ventiel van de band vast;
15208066S0002EM
153

zorg ervoor dat schakelaar 5
fig. 154 van de compressor in stand O
(UIT) staat;
breng de plug in de stekker op de
tunnelconsole, start motor;
start de compressor door de
schakelaar 5 in stand fig. 154 naar stand I
(AAN) te plaatsen;
pomp de band op tot de juiste
bandenspanning, vermeld in de paragraaf
"Velgen en Banden" (zie hoofdstuk
"Technische gegevens"). Controleer de
bandenspanning op de drukmeter 6
fig. 154 doe dit bij uitgeschakelde
compressor om een preciezere aflezing
te verkrijgen;
als deze na 15 minuten nog steeds
geen minstens 1,8 bar bedraagt, koppel
dan de compressor van het ventiel en het
stopcontact af en verplaats vervolgens
het voertuig ongeveer vijf bandenrondes
naar voren of naar achteren, zodat de
afdichtvloeistof zich gelijkmatig in de
band kan verdelen; pomp de band
vervolgens weer op;
als na deze handeling nog steeds geen
1,8 bar (26 psi) wordt verkregen binnen
15 minuten na inschakeling van de
compressor, rij dan niet verder maar
neem contact op met het Alfa Romeo
Servicenetwerk;
stop na ongeveer 8 km, schakel de
elektrische parkeerrem in en controleer
de bandenspanning opnieuw;
als de druk lager is dan 1,8 bar, ga dan
niet terug in de versnelling maar bezoek
een Alfa Romeo dealer;
als een spanning van minstens 1,8 bar
wordt gemeten, herstel dan de correcte
bandenspanning (bij draaiende motor en
ingeschakelde elektrische parkeerrem),
ga onmiddellijk weer rijden en rijd zeer
voorzichtig naar de dichtstbijzijnde
werkplaats van het Alfa Romeo
Servicenetwerk.
VERVANGING FLES
AFDICHTINGSMIDDEL
BELANGRIJK Gebruik alleen originele
filterelementen die kunnen worden
aangeschaft bij een Alfa Romeo
Servicenetwerk.
Ga als volgt te werk:
Verwijder de tank 1 fig. 155 en druk op
de loshaakknop 9;
breng de nieuwe tank in en druk deze
hard omlaag.
15308066S0004EM
15408066S0005EM
15508066S0009EM
154
NOODGEVALLEN

BELANGRIJK
135)Beschadigingen op de zijkanten van de
band kunnen niet gerepareerd worden.
Gebruik de Bandenreparatiekit niet als de
band beschadigd is geraakt door het rijden
met een lege band.
136)Doe de beschermende handschoenen
aan die bij de Bandenreparatiekit zijn
geleverd.
137)Breng de sticker op een voor de
bestuurder goed zichtbare plaats aan, om
eraan te herinneren dat de band behandeld
is met de Bandenreparatiekit. Rijd
voorzichtig, met name in bochten.
Overschrijd de snelheid van 80 km/h niet.
Vermijd abrupt accelereren of remmen.
138)U moet altijd aangeven dat de band
gerepareerd is met behulp van de
Bandenreparatiekit. Overhandig de folder
aan het personeel dat de band zal repareren
die behandeld is met de Bandenreparatiekit.
139)Reparatie is niet mogelijk bij schade
aan de velg (zodanige vervorming van de
groef dat er lucht weglekt). Verwijder niet
het eventueel in de band binnengedrongen
voorwerp (schroef of spijker).
140)Bedien de compressor nooit langer dan
20 minuten achter elkaar. Gevaar voor
oververhitting. De Bandenreparatiekit is niet
geschikt voor definitieve reparatie, dus de
gerepareerde banden mogen slechts tijdelijk
gebruikt worden.141)Zoals wettelijk verplicht door huidige
reglementen omtrent chemicaliën, met
betrekking tot de bescherming van de
menselijke gezondheid en het milieu en het
veilige gebruik van het afdichtmiddel, staat
vermeld op het label van de verpakking.
Naleving van de instructies op het label is
van essentieel belang voor een veilig en
effectief gebruik van het product. Vergeet
niet het label vóór gebruik zorgvuldig te
lezen; de gebruiker van het product is
verantwoordelijk voor eventuele schade
voortvloeiend uit oneigenlijk gebruik. Het
afdichtmiddel heeft een
houdbaarheidsdatum. Vervang de bus als de
houdbaarheidsdatum van het afdichtmiddel
is verstreken.
142)Rij niet verder als de bandenspanning
onder 1,8 bar is gedaald: de
Bandenreparatiekit kan de vereiste
afdichting niet garanderen omdat de band te
ernstig beschadigd is. Neem contact op met
het Alfa Romeo Servicenetwerk.
143)De Bandenreparatiekit biedt een
tijdelijke reparatie, daarom moet de band zo
snel mogelijk worden onderzocht en
gerepareerd door een specialist. Het
afdichtmiddel is geschikt voor gebruik bij
temperaturen binnen het bereik tussen
-40°C tot +50°C.
BELANGRIJK
61)Als de band door vreemde voorwerpen
lek is geraakt, kan de kit gebruikt worden
voor beschadigingen in het loopvlak of de
schouder met een diameter van max. 6 mm.
BELANGRIJK
3)Laat de bus en het afdichtmiddel niet in
het milieu achter. Zorg dat ze worden
weggegooid overeenkomstig de nationale en
plaatselijke voorschriften.
155

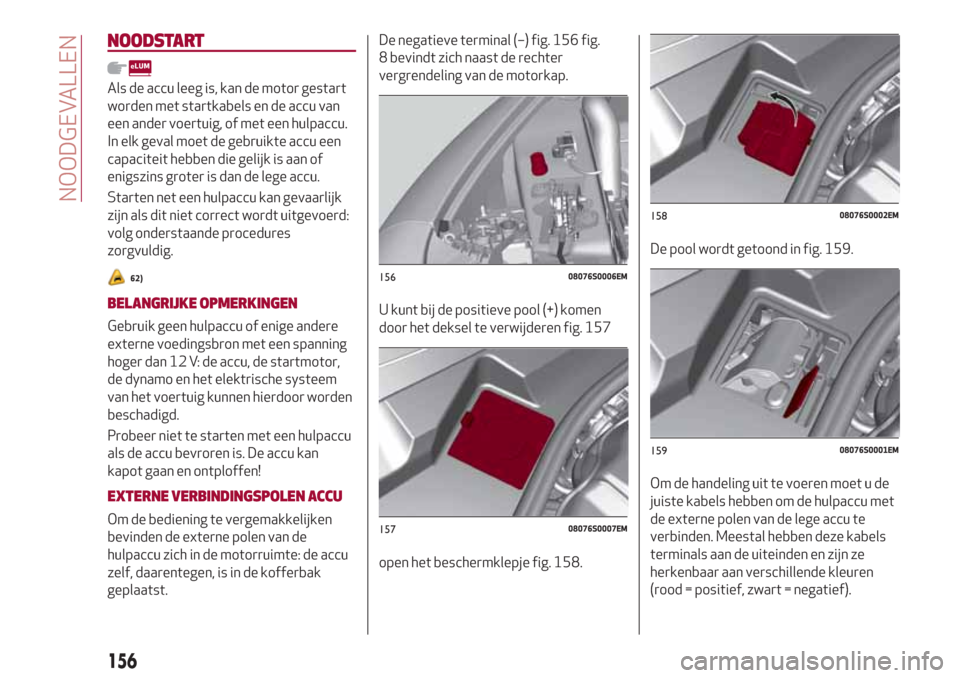

NOODSTART
Als de accu leeg is, kan de motor gestart
worden met startkabels en de accu van
een ander voertuig, of met een hulpaccu.
In elk geval moet de gebruikte accu een
capaciteit hebben die gelijk is aan of
enigszins groter is dan de lege accu.
Starten net een hulpaccu kan gevaarlijk
zijn als dit niet correct wordt uitgevoerd:
volg onderstaande procedures
zorgvuldig.
62)
BELANGRIJKE OPMERKINGEN
Gebruik geen hulpaccu of enige andere
externe voedingsbron met een spanning
hoger dan 12 V: de accu, de startmotor,
de dynamo en het elektrische systeem
van het voertuig kunnen hierdoor worden
beschadigd.
Probeer niet te starten met een hulpaccu
als de accu bevroren is. De accu kan
kapot gaan en ontploffen!
EXTERNE VERBINDINGSPOLEN ACCU
Om de bediening te vergemakkelijken
bevinden de externe polen van de
hulpaccu zich in de motorruimte: de accu
zelf, daarentegen, is in de kofferbak
geplaatst.De negatieve terminal (–) fig. 156 fig.
8 bevindt zich naast de rechter
vergrendeling van de motorkap.
U kunt bij de positieve pool (+) komen
door het deksel te verwijderen fig. 157
open het beschermklepje fig. 158.De pool wordt getoond in fig. 159.
Om de handeling uit te voeren moet u de
juiste kabels hebben om de hulpaccu met
de externe polen van de lege accu te
verbinden. Meestal hebben deze kabels
terminals aan de uiteinden en zijn ze
herkenbaar aan verschillende kleuren
(rood = positief, zwart = negatief).
15608076S0006EM
15708076S0007EM
15808076S0002EM
15908076S0001EM
156
NOODGEVALLEN

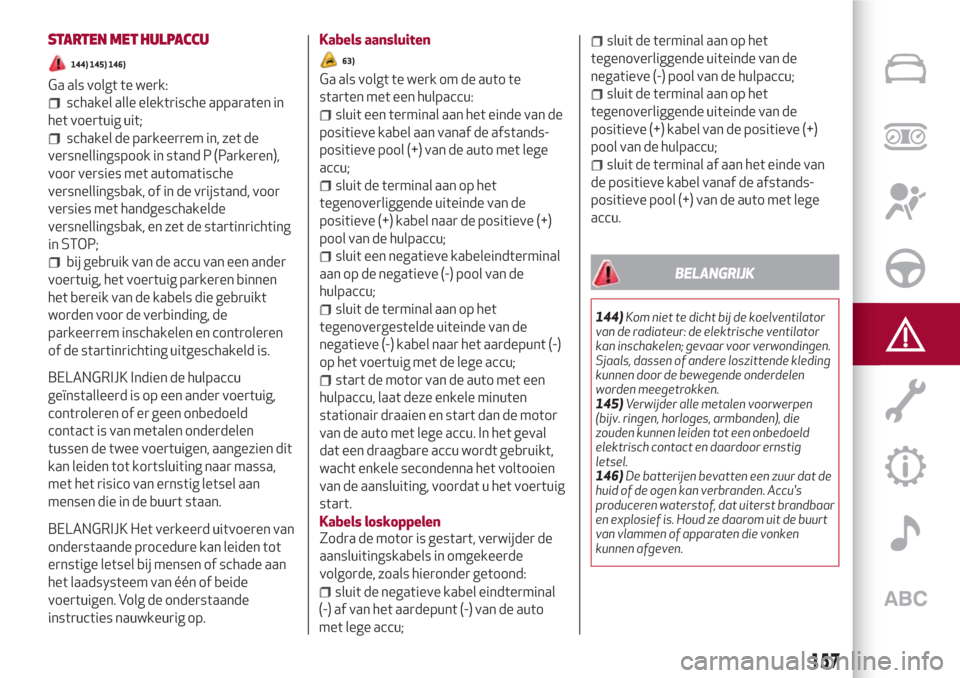

STARTEN MET HULPACCU
144) 145) 146)
Ga als volgt te werk:
schakel alle elektrische apparaten in
het voertuig uit;
schakel de parkeerrem in, zet de
versnellingspook in stand P (Parkeren),
voor versies met automatische
versnellingsbak, of in de vrijstand, voor
versies met handgeschakelde
versnellingsbak, en zet de startinrichting
in STOP;
bij gebruik van de accu van een ander
voertuig, het voertuig parkeren binnen
het bereik van de kabels die gebruikt
worden voor de verbinding, de
parkeerrem inschakelen en controleren
of de startinrichting uitgeschakeld is.
BELANGRIJK Indien de hulpaccu
geïnstalleerd is op een ander voertuig,
controleren of er geen onbedoeld
contact is van metalen onderdelen
tussen de twee voertuigen, aangezien dit
kan leiden tot kortsluiting naar massa,
met het risico van ernstig letsel aan
mensen die in de buurt staan.
BELANGRIJK Het verkeerd uitvoeren van
onderstaande procedure kan leiden tot
ernstige letsel bij mensen of schade aan
het laadsysteem van één of beide
voertuigen. Volg de onderstaande
instructies nauwkeurig op.
Kabels aansluiten
63)
Ga als volgt te werk om de auto te
starten met een hulpaccu:
sluit een terminal aan het einde van de
positieve kabel aan vanaf de afstands-
positieve pool (+) van de auto met lege
accu;
sluit de terminal aan op het
tegenoverliggende uiteinde van de
positieve (+) kabel naar de positieve (+)
pool van de hulpaccu;
sluit een negatieve kabeleindterminal
aan op de negatieve (-) pool van de
hulpaccu;
sluit de terminal aan op het
tegenovergestelde uiteinde van de
negatieve (-) kabel naar het aardepunt (-)
op het voertuig met de lege accu;
start de motor van de auto met een
hulpaccu, laat deze enkele minuten
stationair draaien en start dan de motor
van de auto met lege accu. In het geval
dat een draagbare accu wordt gebruikt,
wacht enkele secondenna het voltooien
van de aansluiting, voordat u het voertuig
start.
Kabels loskoppelen
Zodra de motor is gestart, verwijder de
aansluitingskabels in omgekeerde
volgorde, zoals hieronder getoond:
sluit de negatieve kabel eindterminal
(-) af van het aardepunt (-) van de auto
met lege accu;
sluit de terminal aan op het
tegenoverliggende uiteinde van de
negatieve (-) pool van de hulpaccu;
sluit de terminal aan op het
tegenoverliggende uiteinde van de
positieve (+) kabel van de positieve (+)
pool van de hulpaccu;
sluit de terminal af aan het einde van
de positieve kabel vanaf de afstands-
positieve pool (+) van de auto met lege
accu.
BELANGRIJK
144)Kom niet te dicht bij de koelventilator
van de radiateur: de elektrische ventilator
kan inschakelen; gevaar voor verwondingen.
Sjaals, dassen of andere loszittende kleding
kunnen door de bewegende onderdelen
worden meegetrokken.
145)Verwijder alle metalen voorwerpen
(bijv. ringen, horloges, armbanden), die
zouden kunnen leiden tot een onbedoeld
elektrisch contact en daardoor ernstig
letsel.
146)De batterijen bevatten een zuur dat de
huid of de ogen kan verbranden. Accu's
produceren waterstof, dat uiterst brandbaar
en explosief is. Houd ze daarom uit de buurt
van vlammen of apparaten die vonken
kunnen afgeven.
157

BELANGRIJK
62)Gebruik nooit een accusnellader om de
motor te starten, aangezien deze de
elektronische systemen kan beschadigen,
met name de regeleenheden van de
ontsteking en de brandstoftoevoer.
63)Verbind de startkabel niet met de
minpool (–) van de lege accu. De afgegeven
vonk kan explosie van de accu tot gevolg
hebben en ernstige schade veroorzaken.
Gebruik alleen het specifieke massapunt;
gebruik geen andere blootgestelde metalen
onderdelen.
AFSLUITER VAN DE
BRANDSTOFTOEVOER
BESCHRIJVING
Afhankelijk van het type en het geweld
van de botsing, bepaalt de regeleenheid
van de ORC-beschermingssystemen voor
inzittenden of de air bags en de voorste
veiligheidsgordelaanspanners moeten
worden geactiveerd en of de stroom
onmiddellijk moet worden gestopt in de
batterijen om pompen te voeden en naar
apparatuur dat de motor bedient. De
kracht van de accu wordt onderbroken
door de pyrotechnische zekering
geplaatst op de zekeringenkast naast de
positieve pool van de accu “te laten
exploderen”.
Wanneer de zekering “geëxplodeerd” is,
blijven alleen sommige diensten,
noodzakelijk voor de veiligheid van het
voertuig (bijv. portiervergrendeling,
antidiefstalapparaat, etc.), gevoed.
BELANGRIJK Controleer na de aanrijding
het voertuig zorgvuldig op
brandstoflekkage, bijvoorbeeld in de
motorruimte, onder het voertuig of in de
buurt van de tank.
BELANGRIJK Laat de correcte werking
van het systeem herstellen door het Alfa
Romeo Servicenetwerk.
SLEPEN VAN VOERTUIG MET
PECH
VERSIES MET
ACHTERWIELAANDRIJVING (RWD)
Het wordt aanbevolen het voertuig te
slepen met alle vier de wielen van de
grond getild op het platform van een
takelwagen.
Als er geen voertuig voor pech onderweg
met platform beschikbaar is, moet het
voertuig gesleept worden met de
achterwielen OPGEHEVEN van de grond
(met behulp van een aanhanger of
speciale inrichtingen die het opheffen
van de achterwielen mogelijk maken).
BELANGRIJK Het slepten van voertuigen
zonder te voldoen aan bovenstaande
voorschriften kan ernstige schade aan
het voertuig toebrengen.
VERSIES MET VIERWIELAANDRIJVING
(AWD)
Het wordt aanbevolen het voertuig te
slepen met alle vier de wielen van de
grond getild op het platform van een
takelwagen.
BELANGRIJK Vermijd het optillen van de
voor- of de achterwielen alleen, met
gebruik van een trailer of voertuig
waarmee de wielen van een as alleen
kunnen worden opgetild. Als alleen de
158
NOODGEVALLEN
