Alfa Romeo Giulietta 2010 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

190
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

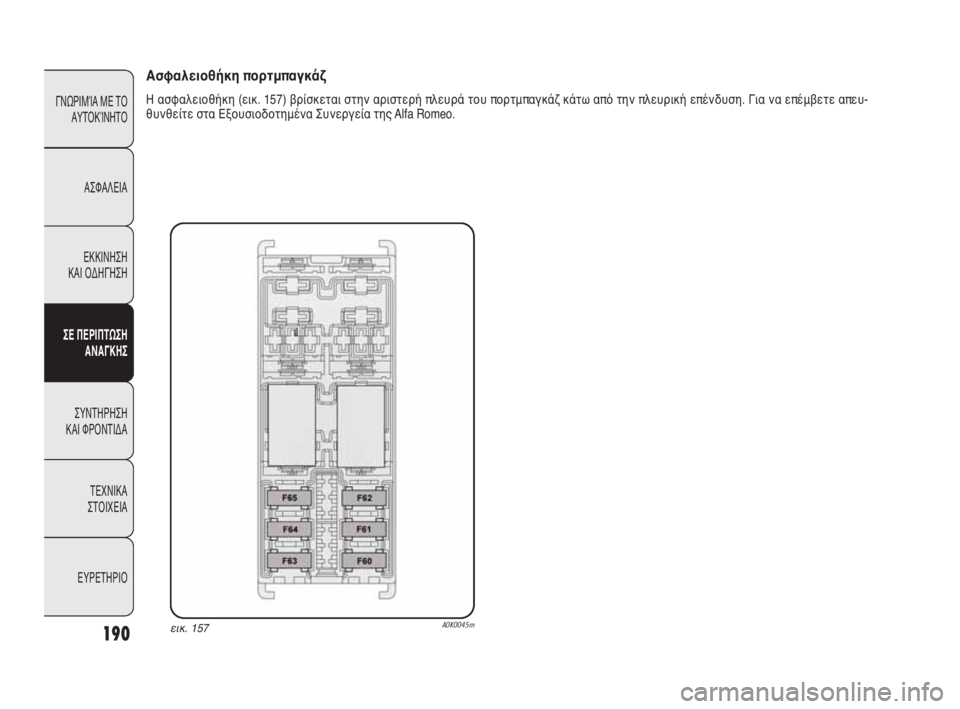

Ασφαλειοθήκη πορτμπαγκάζ
Η ασφαλειοθήκη (εικ. 157) βρίσκεται στην αριστερή πλευρά του πορτμπαγκάζ κάτω από την πλευρική επένδυση. Για να επέμβετε απευ-
θυνθείτε στα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
εικ. 157A0K0045m
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 190

F91
F90
F12
F13
F12
F13
F93
F92
F32155
155
155
155
155
155
155
155
1557,5
7,5
7,5
7,5
15
15
7,5
7,5
10
191
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

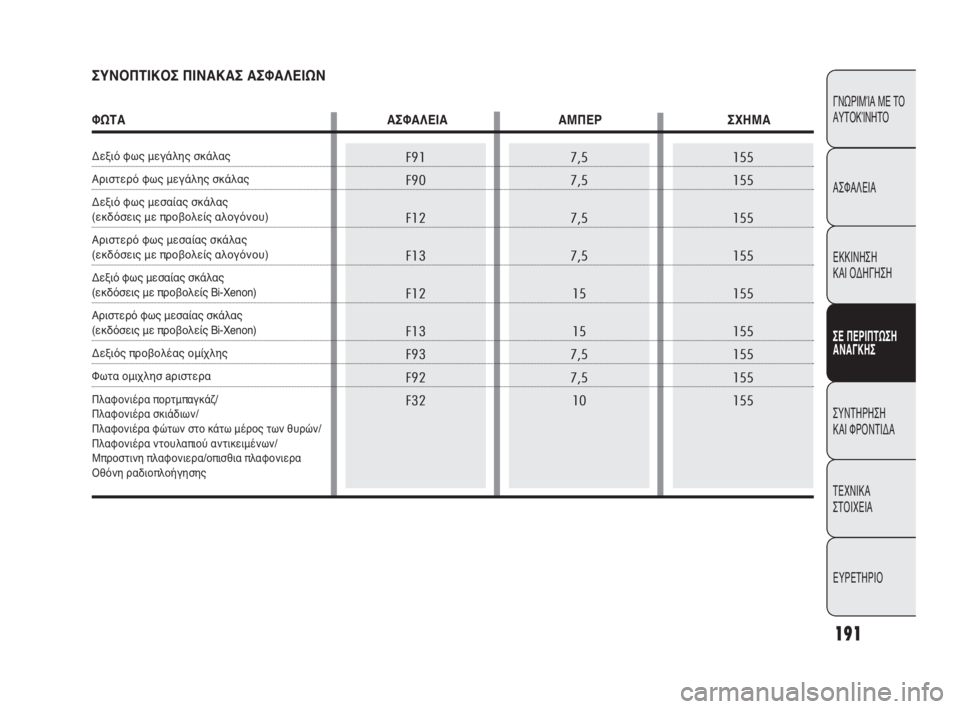

ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ ΑΣΦΑΛΕΙΩΝ
ΦΩΤΑ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ ΣΧΗΜΑ
Δεξιό φως μεγάλης σκάλας
Αριστερό φως μεγάλης σκάλας
Δεξιό φως μεσαίας σκάλας
(εκδόσεις με προβολείς αλογόνου)
Αριστερό φως μεσαίας σκάλας
(εκδόσεις με προβολείς αλογόνου)
Δεξιό φως μεσαίας σκάλας
(εκδόσεις με προβολείς Bi-Xenon)
Αριστερό φως μεσαίας σκάλας
(εκδόσεις με προβολείς Bi-Xenon)
Δεξιός προβολέας ομίχλης
Φωτα oμιχλησ aριστερα
Πλαφονιέρα πορτμπαγκάζ/
Πλαφονιέρα σκιάδιων/
Πλαφονιέρα φώτων στο κάτω μέρος των θυρών/
Πλαφονιέρα ντουλαπιού αντικειμένων/
Μπροστινη πλαφονιερα/οπισθια πλαφονιερα
Οθόνη ραδιοπλοήγησης
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 191

153
153
153
153
153
153
155
155
155
155
155
155
15530
15
7,5
30
15
20
5
20
20
10
7,5
20
5F09
F10
F19
F20
F21
F21
F31
F33
F34
F36
F37
F38
F42
192
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

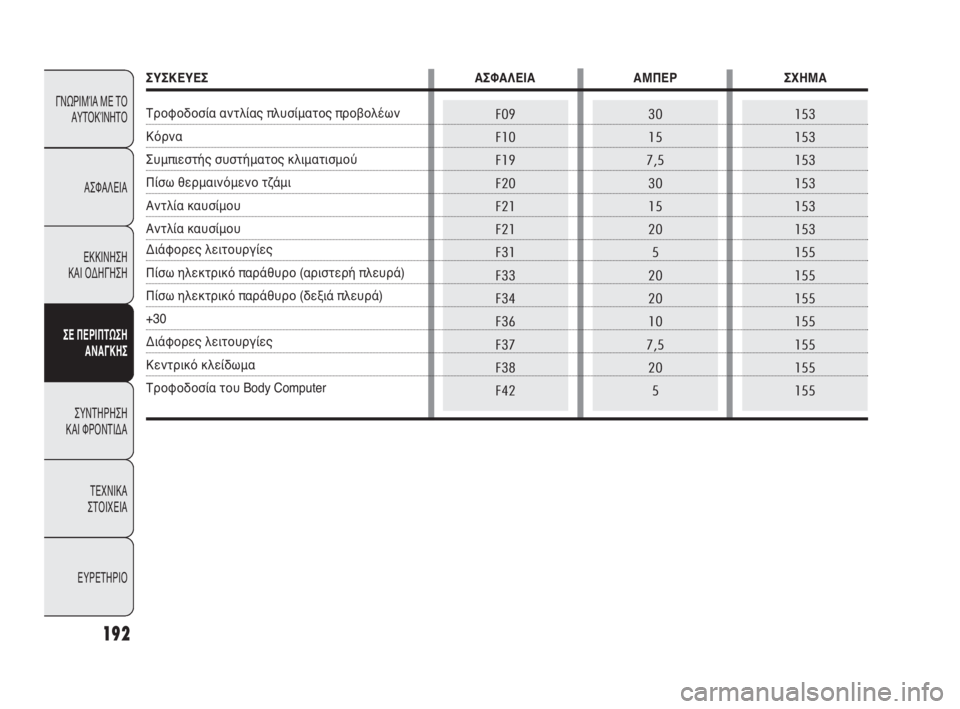

ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ ΣΧΗΜΑ
Τροφοδοσία αντλίας πλυσίματος προβολέων
Κόρνα
Συμπιεστής συστήματος κλιματισμού
Πίσω θερμαινόμενο τζάμι
Αντλία καυσίμου
Αντλία καυσίμου
Διάφορες λειτουργίες
Πίσω ηλεκτρικό παράθυρο (αριστερή πλευρά)
Πίσω ηλεκτρικό παράθυρο (δεξιά πλευρά)
+30
Διάφορες λειτουργίες
Κεντρικό κλείδωμα
Τροφοδοσία του Body Computer
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 192

20
20
20
5
5
7,5
15
15
20
15
15
15
15
15
5
7,5155
155
155
155
155
155
157
157
157
157
157
157
153
153
153
153
193
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F43
F47
F48
F49
F51
F53
F60
F61
F62
F63
F64
F65
F85
F86
F87
F88

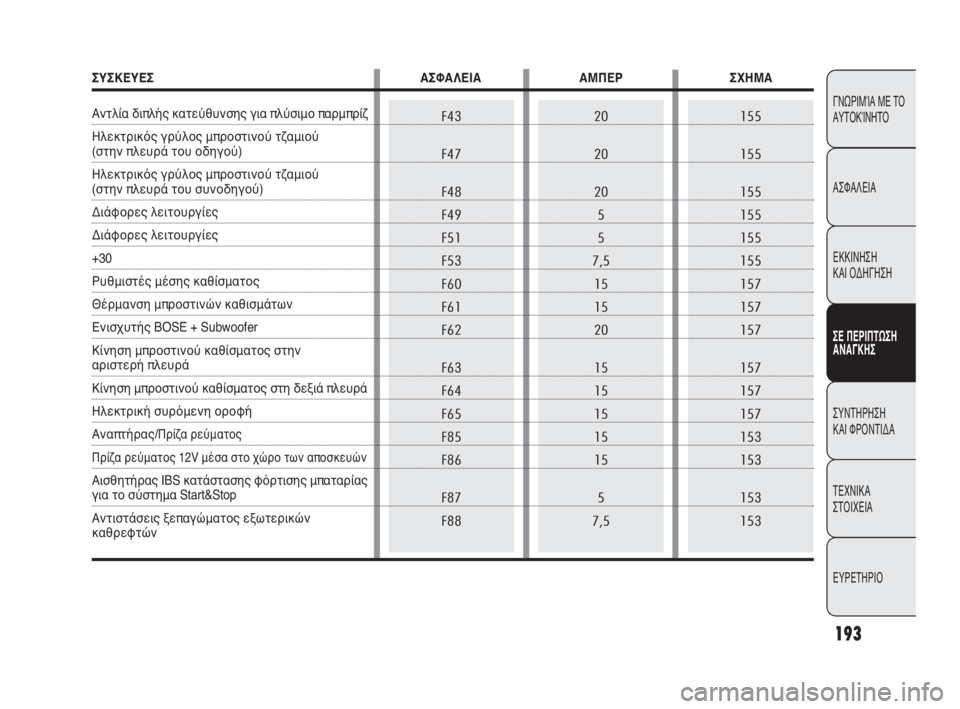

ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ ΣΧΗΜΑ
Αντλία διπλής κατεύθυνσης για πλύσιμο παρμπρίζ
Ηλεκτρικός γρύλος μπροστινού τζαμιού
(στην πλευρά του οδηγού)
Ηλεκτρικός γρύλος μπροστινού τζαμιού
(στην πλευρά του συνοδηγού)
Διάφορες λειτουργίες
Διάφορες λειτουργίες
+30
Ρυθμιστές μέσης καθίσματος
Θέρμανση μπροστινών καθισμάτων
Ενισχυτής BOSE + Subwoofer
Κίνηση μπροστινού καθίσματος στην
αριστερή πλευρά
Κίνηση μπροστινού καθίσματος στη δεξιά πλευρά
Ηλεκτρική συρόμενη οροφή
Αναπτήρας/Πρίζα ρεύματος
Πρίζα ρεύματος 12V μέσα στο χώρο των αποσκευών
Αισθητήρας IBS κατάστασης φόρτισης μπαταρίας για το σύστημα Start&Stop
Αντιστάσεις ξεπαγώματος εξωτερικών
καθρεφτών
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:03 Pagina 193

194
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

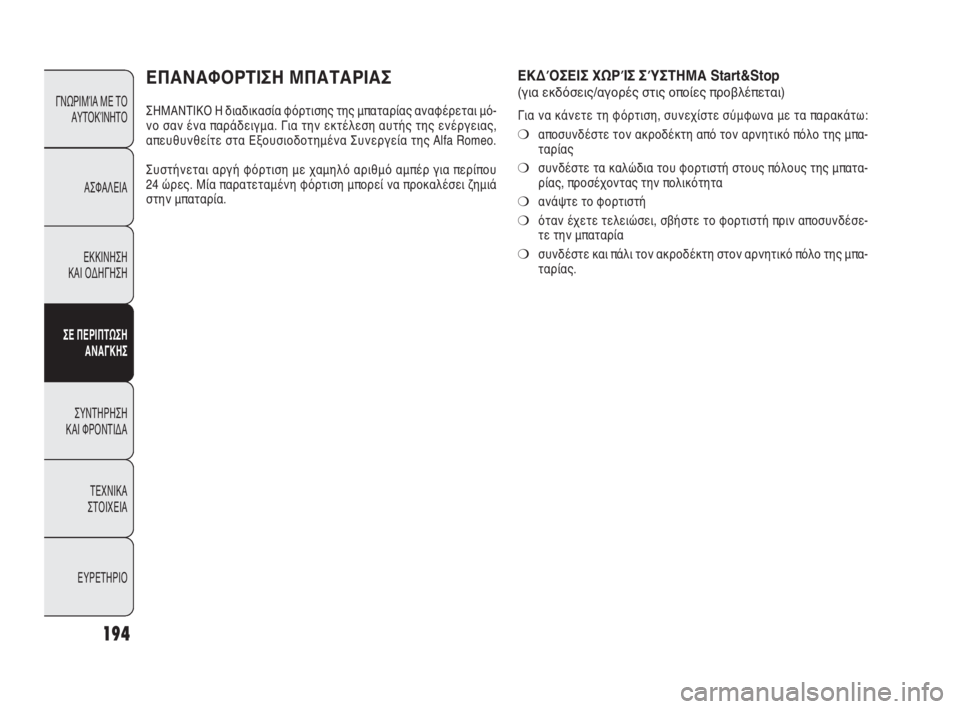

ΕΠΑΝΑΦΟΡΤΙΣΗ ΜΠΑΤΑΡΙΑΣ
ΣΗΜΑΝΤΙΚΟ Η διαδικασία φόρτισης της μπαταρίας αναφέρεται μό-
νο σαν ένα παράδειγμα. Για την εκτέλεση αυτής της ενέργειας,
απευθυνθείτε στα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
Συστήνεται αργή φόρτιση με χαμηλό αριθμό αμπέρ για περίπου
24 ώρες. Μία παρατεταμένη φόρτιση μπορεί να προκαλέσει ζημιά
στην μπαταρία.
ΕΚΔΌΣΕΙΣ ΧΩΡΊΣ ΣΎΣΤΗΜΑ Start&Stop
(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για να κάνετε τη φόρτιση, συνεχίστε σύμφωνα με τα παρακάτω:
❍αποσυνδέστε τον ακροδέκτη από τον αρνητικό πόλο της μπα-
ταρίας
❍συνδέστε τα καλώδια του φορτιστή στους πόλους της μπατα-
ρίας, προσέχοντας την πολικότητα
❍ανάψτε το φορτιστή
❍όταν έχετε τελειώσει, σβήστε το φορτιστή πριν αποσυνδέσε-
τε την μπαταρία
❍συνδέστε και πάλι τον ακροδέκτη στον αρνητικό πόλο της μπα-
ταρίας.
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:03 Pagina 194

195
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

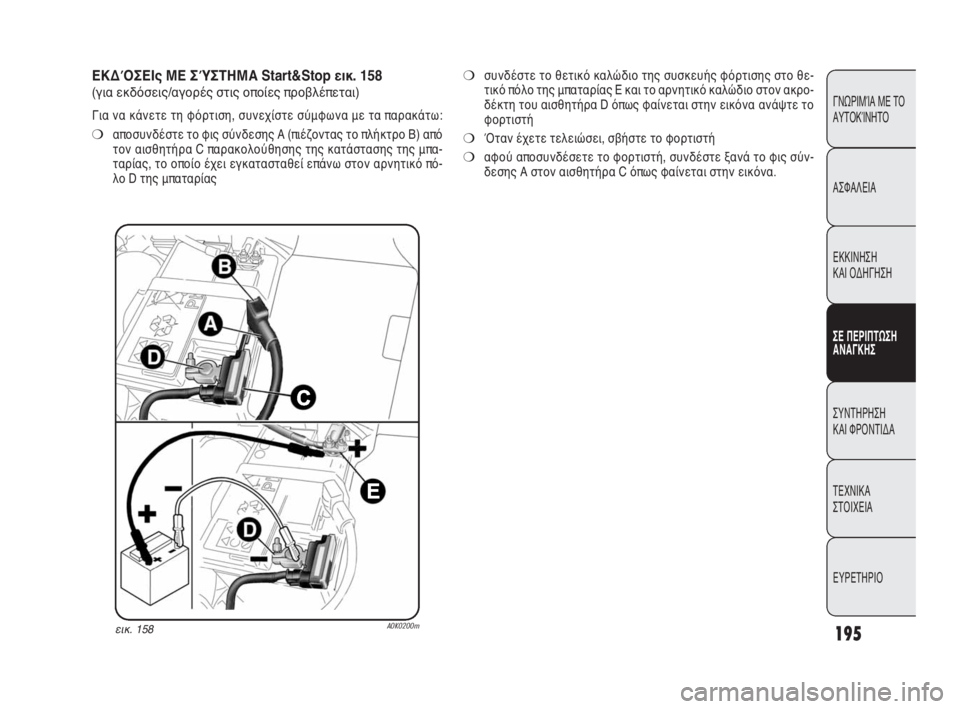

ΕΚΔΌΣΕΙς ΜΕ ΣΎΣΤΗΜΑ Start&Stop εικ. 158
(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για να κάνετε τη φόρτιση, συνεχίστε σύμφωνα με τα παρακάτω:
❍αποσυνδέστε το φις σύνδεσης Α (πιέζοντας το πλήκτρο Β) από
τον αισθητήρα C παρακολούθησης της κατάστασης της μπα-
ταρίας, το οποίο έχει εγκατασταθεί επάνω στον αρνητικό πό-
λο D της μπαταρίας
εικ. 158A0K0200m
❍συνδέστε το θετικό καλώδιο της συσκευής φόρτισης στο θε-
τικό πόλο της μπαταρίας E και το αρνητικό καλώδιο στον ακρο-
δέκτη του αισθητήρα D όπως φαίνεται στην εικόνα ανάψτε το
φορτιστή
❍Όταν έχετε τελειώσει, σβήστε το φορτιστή
❍αφού αποσυνδέσετε το φορτιστή, συνδέστε ξανά το φις σύν-
δεσης Α στον αισθητήρα C όπως φαίνεται στην εικόνα.
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:03 Pagina 195

196
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

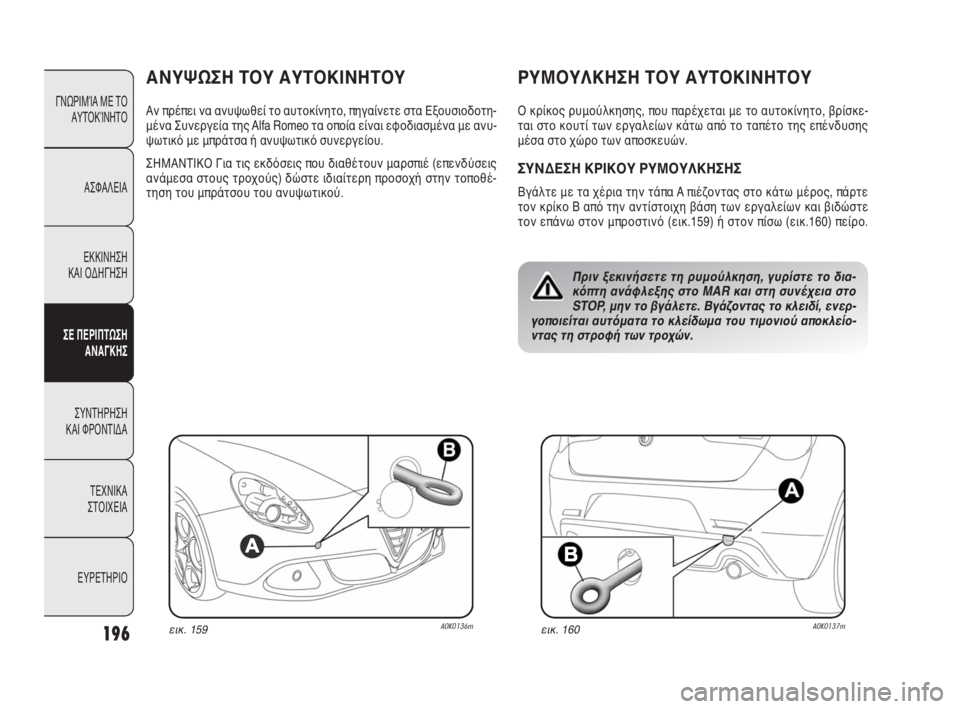

ΑΝΥΨΩΣΗ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ
Αν πρέπει να ανυψωθεί το αυτοκίνητο, πηγαίνετε στα Εξουσιοδοτη-
μένα Συνεργεία της Alfa Romeo τα οποία είναι εφοδιασμένα με ανυ-
ψωτικό με μπράτσα ή ανυψωτικό συνεργείου.
ΣΗΜΑΝΤΙΚΟ Για τις εκδόσεις που διαθέτουν μαρσπιέ (επενδύσεις
ανάμεσα στους τροχούς) δώστε ιδιαίτερη προσοχή στην τοποθέ-
τηση του μπράτσου του ανυψωτικού.
ΡΥΜΟΥΛΚΗΣΗ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ
Ο κρίκος ρυμούλκησης, που παρέχεται με το αυτοκίνητο, βρίσκε-
ται στο κουτί των εργαλείων κάτω από το ταπέτο της επένδυσης
μέσα στο χώρο των αποσκευών.
ΣΥΝΔΕΣΗ ΚΡΙΚΟΥ ΡΥΜΟΥΛΚΗΣΗΣ
Βγάλτε με τα χέρια την τάπα A πιέζοντας στο κάτω μέρος, πάρτε
τον κρίκο B από την αντίστοιχη βάση των εργαλείων και βιδώστε
τον επάνω στον μπροστινό (εικ.159) ή στον πίσω (εικ.160) πείρο.
Πριν ξεκινήσετε τη ρυμούλκηση, γυρίστε το δια-
κόπτη ανάφλεξης στο MAR και στη συνέχεια στο
STOP, μην το βγάλετε. Βγάζοντας το κλειδί, ενερ-
γοποιείται αυτόματα το κλείδωμα του τιμονιού αποκλείο-
ντας τη στροφή των τροχών.
εικ. 159A0K0136mεικ. 160A0K0137m
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:03 Pagina 196

197
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

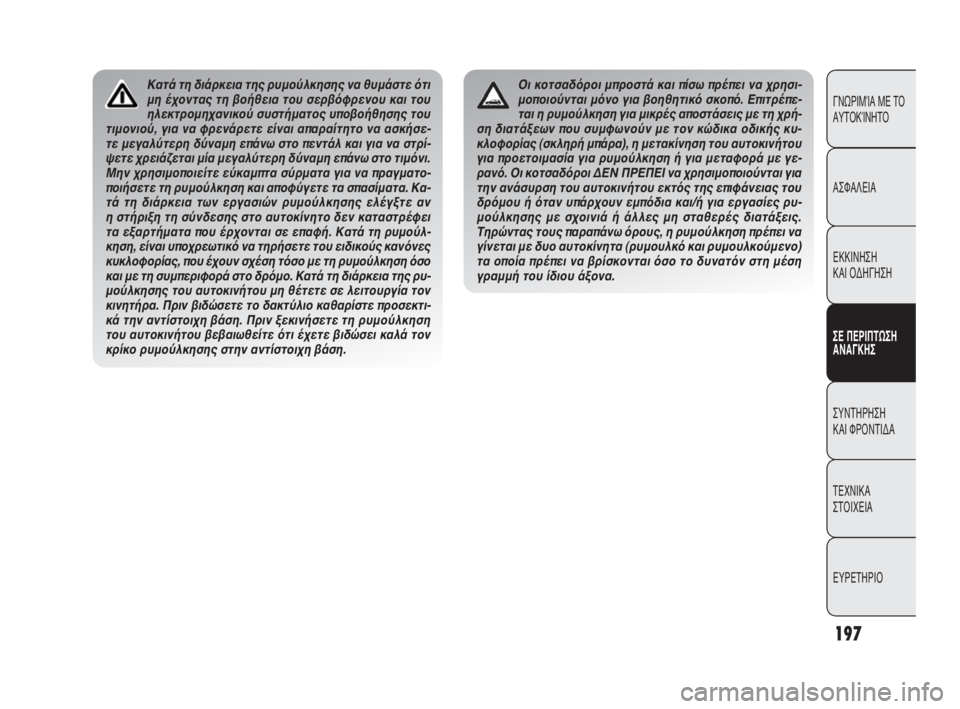

Κατά τη διάρκεια της ρυμούλκησης να θυμάστε ότι
μη έχοντας τη βοήθεια του σερβόφρενου και του
ηλεκτρομηχανικού συστήματος υποβοήθησης του
τιμονιού, για να φρενάρετε είναι απαραίτητο να ασκήσε-
τε μεγαλύτερη δύναμη επάνω στο πεντάλ και για να στρί-
ψετε χρειάζεται μία μεγαλύτερη δύναμη επάνω στο τιμόνι.
Μην χρησιμοποιείτε εύκαμπτα σύρματα για να πραγματο-
ποιήσετε τη ρυμούλκηση και αποφύγετε τα σπασίματα. Κα-
τά τη διάρκεια των εργασιών ρυμούλκησης ελέγξτε αν
η στήριξη τη σύνδεσης στο αυτοκίνητο δεν καταστρέφει
τα εξαρτήματα που έρχονται σε επαφή. Κατά τη ρυμούλ-
κηση, είναι υποχρεωτικό να τηρήσετε του ειδικούς κανόνες
κυκλοφορίας, που έχουν σχέση τόσο με τη ρυμούλκηση όσο
και με τη συμπεριφορά στο δρόμο. Κατά τη διάρκεια της ρυ-
μούλκησης του αυτοκινήτου μη θέτετε σε λειτουργία τον
κινητήρα. Πριν βιδώσετε το δακτύλιο καθαρίστε προσεκτι-
κά την αντίστοιχη βάση. Πριν ξεκινήσετε τη ρυμούλκηση
του αυτοκινήτου βεβαιωθείτε ότι έχετε βιδώσει καλά τον
κρίκο ρυμούλκησης στην αντίστοιχη βάση.Οι κοτσαδόροι μπροστά και πίσω πρέπει να χρησι-
μοποιούνται μόνο για βοηθητικό σκοπό. Επιτρέπε-
ται η ρυμούλκηση για μικρές αποστάσεις με τη χρή-
ση διατάξεων που συμφωνούν με τον κώδικα οδικής κυ-
κλοφορίας (σκληρή μπάρα), η μετακίνηση του αυτοκινήτου
για προετοιμασία για ρυμούλκηση ή για μεταφορά με γε-
ρανό. Οι κοτσαδόροι ΔΕΝ ΠΡΕΠΕΙ να χρησιμοποιούνται για
την ανάσυρση του αυτοκινήτου εκτός της επιφάνειας του
δρόμου ή όταν υπάρχουν εμπόδια και/ή για εργασίες ρυ-
μούλκησης με σχοινιά ή άλλες μη σταθερές διατάξεις.
Τηρώντας τους παραπάνω όρους, η ρυμούλκηση πρέπει να
γίνεται με δυο αυτοκίνητα (ρυμουλκό και ρυμουλκούμενο)
τα οποία πρέπει να βρίσκονται όσο το δυνατόν στη μέση
γραμμή του ίδιου άξονα.
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:03 Pagina 197

σελίδα που σκοπίμως παραμένει λευκή
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:03 Pagina 198

199
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

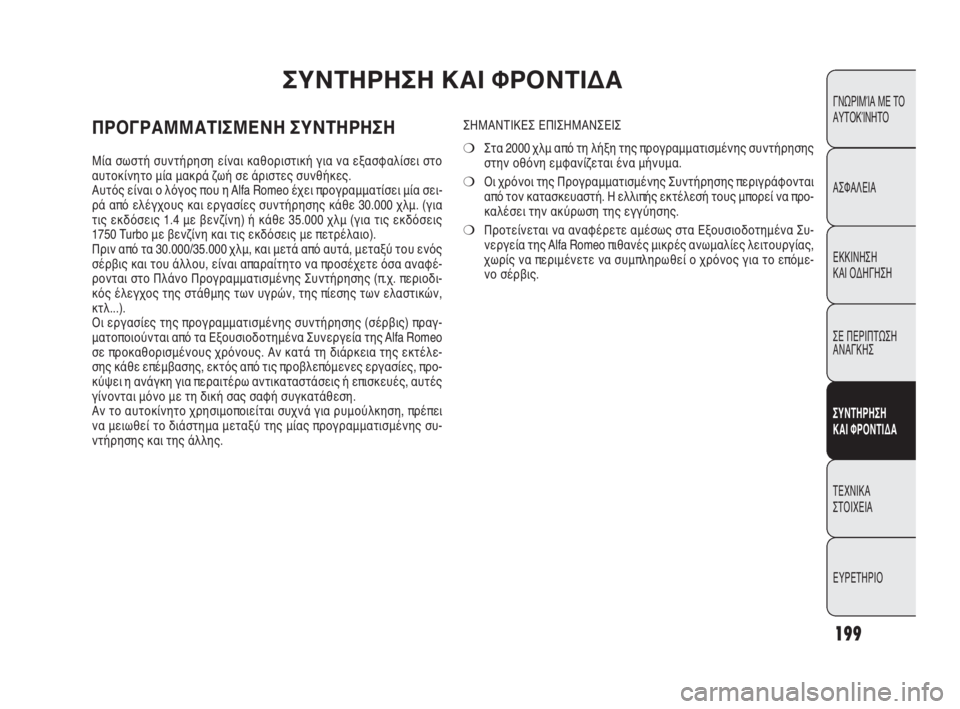

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
ΣΗΜΑΝΤΙΚΕΣ ΕΠΙΣΗΜΑΝΣΕΙΣ
❍Στα 2000 χλμ από τη λήξη της προγραμματισμένης συντήρησης
στην οθόνη εμφανίζεται ένα μήνυμα.
❍Οι χρόνοι της Προγραμματισμένης Συντήρησης περιγράφονται
από τον κατασκευαστή. Η ελλιπής εκτέλεσή τους μπορεί να προ-
καλέσει την ακύρωση της εγγύησης.
❍Προτείνεται να αναφέρετε αμέσως στα Εξουσιοδοτημένα Συ-
νεργεία της Alfa Romeo πιθανές μικρές ανωμαλίες λειτουργίας,
χωρίς να περιμένετε να συμπληρωθεί ο χρόνος για το επόμε-
νο σέρβις.
ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗ ΣΥΝΤΗΡΗΣΗ
Μία σωστή συντήρηση είναι καθοριστική για να εξασφαλίσει στο
αυτοκίνητο μία μακρά ζωή σε άριστες συνθήκες.
Αυτός είναι ο λόγος που η Alfa Romeo έχει προγραμματίσει μία σει-
ρά από ελέγχους και εργασίες συντήρησης κάθε 30.000 χλμ. (για
τις εκδόσεις 1.4 με βενζίνη) ή κάθε 35.000 χλμ (για τις εκδόσεις
1750 Turbo με βενζίνη και τις εκδόσεις με πετρέλαιο).
Πριν από τα 30.000/35.000 χλμ, και μετά από αυτά, μεταξύ του ενός
σέρβις και του άλλου, είναι απαραίτητο να προσέχετε όσα αναφέ-
ρονται στο Πλάνο Προγραμματισμένης Συντήρησης (π.χ. περιοδι-
κός έλεγχος της στάθμης των υγρών, της πίεσης των ελαστικών,
κτλ...).
Οι εργασίες της προγραμματισμένης συντήρησης (σέρβις) πραγ-
ματοποιούνται από τα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo
σε προκαθορισμένους χρόνους. Αν κατά τη διάρκεια της εκτέλε-
σης κάθε επέμβασης, εκτός από τις προβλεπόμενες εργασίες, προ-
κύψει η ανάγκη για περαιτέρω αντικαταστάσεις ή επισκευές, αυτές
γίνονται μόνο με τη δική σας σαφή συγκατάθεση.
Αν το αυτοκίνητο χρησιμοποιείται συχνά για ρυμούλκηση, πρέπει
να μειωθεί το διάστημα μεταξύ της μίας προγραμματισμένης συ-
ντήρησης και της άλλης.
199-224 Alfa Giulietta GR 4ed 3-05-2010 16:19 Pagina 199
