ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
Σε περίπτωση έκτακτης ανάγκης σας προτείνουμε να τηλεφωνήσετε στο δωρεάν αριθμό που αναφέρεται στο Βιβλίο της
Εγγύησης. Επίσης, αν είναι δυνατόν, συνδεθείτε στην ιστοσελίδα www.alfaromeo.com για να αναζητήσετε τα Εξουσιοδοτημένα
Συνεργεία της Alfa Romeo που βρίσκονται πιο κοντά σας.
ΕΚΚΙΝΗΣΗ ΤΟΥ ΚΙΝΗΤΗΡΑ
Αν η λυχνία Yεπάνω στον πίνακα οργάνων παραμείνει αναμμένη
με σταθερό φως απευθυνθείτε αμέσως στα Εξουσιοδοτημένα
Συνεργεία της Alfa Romeo.
ΕΚΚΙΝΗΣΗ ΜΕ ΒΟΗΘΗΤΙΚΗ ΜΠΑΤΑΡΙΑ
Αν έχει αδειάσει η μπαταρία, ο κινητήρας μπορεί να πάρει μπρο-
στά χρησιμοποιώντας μία βοηθητική μπαταρία με την ίδια χωρητι-
κότητα ή λίγο μεγαλύτερη από τη δική σας.
Για να κάνετε την εκκίνηση συνεχίστε σύμφωνα με τα παρακάτω
εικ. 112:
❍συνδέστε τον θετικό πόλο (+) της βοηθητικής μπαταρίας απο-
κλειστικά στο ενδεδειγμένο σημείο επάνω στην μπαταρία του
αυτοκινήτου (αναγραφή ΟΚ εικόνας 112) και όχι σε άλλα σημεία.
❍χρησιμοποιώντας ένα δεύτερο κατάλληλο καλώδιο συνδέστε
τον αρνητικό πόλο (–) της βοηθητικής μπαταρίας με τη γείω-
ση
Eεπάνω στον κινητήρα ή στο κιβώτιο ταχυτήτων του αυ-
τοκινήτου που πρόκειται να πάρει μπροστά
❍βάλτε μπροστά τον κινητήρα· αφού έχει πάρει μπροστά ο κι-
νητήρας, αφαιρέστε τα καλώδια αντιστρέφοντας την προανα-
φερθείσα σειρά.
Αν μετά από μερικές προσπάθειες ο κινητήρας δεν ξεκινά απευ-
θυνθείτε στα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
ΣΗΜΑΝΤΙΚΟ Μην συνδέετε απευθείας τους αρνητικούς πόλους των
δύο μπαταριών! Αν η βοηθητική μπαταρία είναι τοποθετημένη σε
ένα άλλο αυτοκίνητο, προσέξτε ώστε να μην γίνει τυχαία επαφή με-
ταξύ μεταλλικών τμημάτων των δύο αυτοκινήτων.
εικ. 112A0K0247m
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 161
Page 163 of 294
162
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Η ρεζέρβα του τροχού είναι ειδική για αυτό το αυ-
τοκίνητο: μην την χρησιμοποιείτε σε διαφορετικά
μοντέλα αυτοκινήτων. Μην χρησιμοποιείτε εφε-
δρικούς τροχούς διαφορετικών μοντέλων στο δικό σας
αυτοκίνητο. Η ρεζέρβα του τροχού πρέπει να χρησιμοποι-
είται μόνο σε περίπτωση ανάγκης. Ποτέ μην τον χρησιμο-
ποιείτε για περισσότερο από όσο είναι απολύτως αναγκαίο
και ποτέ μην υπερβαίνετε τα 80 χλμ/ώρα. Στη ρεζέρβα υπάρ-
χει μία ετικέτα, η οποία συνοψίζει τις κύριες προειδοποιή-
σεις αναφορικά με τους περιορισμούς κατά τη χρήση του
εφεδρικού τροχού. Ποτέ μην αφαιρείτε ή καλύπτετε την
ετικέτα. Ποτέ μην τοποθετείτε οποιοδήποτε τάσι επάνω στη
ρεζέρβα του τροχού.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ ΤΡΟΧΟΥ
ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ
Το αυτοκίνητο διαθέτει το «Κιτ Fix&Go automatic»: για τη χρήση αυ-
τής της διάταξης βλέπε στην παράγραφο «Κιτς Fix&Go Automatic».
Αντί για το «Κιτς Fix&Go Automatic» το αυτοκίνητο μπορεί να εξο-
πλιστεί με μία ρεζέρβα τροχού: για την αντικατάσταση του τρο-
χού βλέπε όσα αναφέρονται στις επόμενες σελίδες.
Δηλώστε την ύπαρξη του σταματημένου αυτοκινή-
του χρησιμοποιώντας τις παρακάτω διατάξεις:
αλάρμ, διαθλαστικό τρίγωνο, κτλ. Οι επιβάτες πρέ-
πει να βγουν από το αυτοκίνητο, ιδιαίτερα αν είναι πολύ
φορτωμένο και να περιμένουν μέχρι να αντικατασταθεί
ο τροχός μακριά από την κίνηση του δρόμου. Σε περίπτω-
ση μεγάλης κλίσης ή ανώμαλου δρόμου, τοποθετήστε
κάτω από τους τροχούς τάκους ή άλλα υλικά κατάλληλα
για να σταματήσουν το αυτοκίνητο.
ΕΚΚΙΝΗΣΗ ΜΕ ΣΠΡΩΞΙΜΟ
Ποτέ μην βάζετε μπροστά τον κινητήρα κυλώντας το αυτοκίνητο
με σπρώξιμο, τράβηγμα, ή κατέβασμα σε κατηφόρα.
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 162
Page 164 of 294
163
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Ο γρύλος μπορεί να χρησιμοποιηθεί μόνο για την
αντικατάσταση τροχών στο αυτοκίνητο στο οποίο
υπάρχει ή σε άλλα αυτοκίνητα ίδιου μοντέλου. Πο-
τέ μην χρησιμοποιείτε το γρύλο για άλλους σκοπούς, όπως
ανύψωση άλλων μοντέλων αυτοκινήτων. Ποτέ μην χρησι-
μοποιείτε τον γρύλο για να κάνετε επισκευές κάτω από το
αυτοκίνητο. Η λανθασμένη τοποθέτηση του γρύλου μπο-
ρεί να έχει σαν αποτέλεσμα την πτώση του αυτοκινήτου.
Μην χρησιμοποιείτε το γρύλο για φορτία μεγαλύτερα από
εκείνα που αναγράφονται επάνω στην ετικέτα. Ποτέ μην
τοποθετείτε αλυσίδες χιονιού στον εφεδρικό τροχό· αν
σκάσει ένα εμπρόσθιο ελαστικό (κινητήριος τροχός) και
πρέπει να χρησιμοποιήσετε αλυσίδες χιονιού, χρησιμοποι-
ήστε έναν κανονικό τροχό από τον οπίσθιο άξονα και το-
ποθετήστε τον εφεδρικό τροχό μικρών διαστάσεων στον
οπίσθιο άξονα. Με αυτό τον τρόπο, με δύο κανονικούς
μπροστινούς κινητήριους τροχούς, μπορείτε να τοποθε-
τήσετε τις αλυσίδες χιονιού επάνω σε αυτούς.
Αν δεν έχει τοποθετηθεί σωστά το τάσι του τροχού,
μπορεί να ξεκουμπώσει από μόνο του όταν κινεί-
ται το αυτοκίνητο. Ποτέ μην πειράζετε τη βαλβίδα
φουσκώματος. Ποτέ μη βάζετε εργαλεία οποιουδήποτε εί-
δους μεταξύ ζάντας και ελαστικού. Ελέγχετε τακτικά την
πίεση των ελαστικών και του εφεδρικού τροχού συμβου-
λευόμενοι τις τιμές που αναφέρονται στο κεφάλαιο «Τε-
χνικά στοιχεία».Τα χαρακτηριστικά κατά την οδήγηση του αυτοκι-
νήτου είναι διαφορετικά όταν έχει τοποθετηθεί
ο εφεδρικός τροχός. Αποφύγετε απότομες επιτα-
χύνσεις και φρεναρίσματα, απότομο στρίψιμο στις γωνίες
και γρήγορες στροφές. Η συνολική διάρκεια του εφεδρι-
κού τροχού μικρών διαστάσεων είναι περίπου 3000 χιλιό-
μετρα, μετά από τα οποία πρέπει να αντικατασταθεί το
σχετικό ελαστικό με ένα άλλο ιδίου τύπου. Ποτέ μην το-
ποθετείτε ένα κανονικό ελαστικό σε μία ζάντα σχεδιασμέ-
νη να χρησιμοποιηθεί σαν εφεδρικός τροχός μικρών
διαστάσεων. Επισκευάστε και τοποθετήστε και πάλι τον κα-
νονικό τροχό το συντομότερο δυνατόν. Απαγορεύεται να
χρησιμοποιείτε ταυτόχρονα δύο ή περισσότερους εφεδρι-
κούς τροχούς μικρών διαστάσεων. Μην απλώνετε γράσο
στο σπείρωμα του μπουλονιού πριν το τοποθετήσετε: μπο-
ρεί να λασκάρει.
ΓΡΥΛΟΣ
Είναι καλό να γνωρίζετε ότι:
❍το βάρος του γρύλου είναι 1,76 κιλά
❍ο γρύλος δεν χρειάζεται καμία ρύθμιση
❍ο γρύλος δεν μπορεί να επισκευαστεί· στην περίπτωση βλάβης
πρέπει να τον αντικαταστήσετε με έναν άλλο αυθεντικό
❍δεν θα πρέπει να μοντάρετε επάνω στο γρύλο κανένα εργαλείο
εκτός από εκείνο που προβλέπεται για τη λειτουργία του.
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 163
Page 165 of 294
164
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Για να αντικαταστήσετε έναν τροχό κάντε τα ακόλουθα:
❍σταματήστε το αυτοκίνητο σε ένα μέρος έτσι ώστε να μην εί-
ναι επικίνδυνο για τα διερχόμενα αυτοκίνητα και όπου μπορεί-
τε να αντικαταστήσετε τον τροχό με ασφάλεια. Το έδαφος πρέ-
πει να είναι επίπεδο και αρκετά συμπαγές
❍σβήστε τον κινητήρα, τραβήξτε το χειρόφρενο και βάλτε την
1 ταχύτητα ή την όπισθεν· φορέστε το φθορίζον σακάκι (επι-
βάλλεται από το νόμο) πριν βγείτε από το αυτοκίνητο
❍ανοίξτε το πορτμπαγκάζ, τραβήξτε τη γλώσσα A-εικ. 113 και τρα-
βήξτε προς τα επάνω το ταπέτο της επένδυσης
❍χρησιμοποιώντας το κλειδί A-εικ. 114 που βρίσκεται στην ερ-
γαλειοθήκη, ξεβιδώστε τη διάταξη ασφάλισης, πάρτε την ερ-
γαλειοθήκη Β και φέρτε την κοντά στον τροχό που θα αντικα-
ταστήσετε. Στη συνέχεια σηκώστε τη ρεζέρβα του τροχού C
εικ. 115A0K0038m
❍πάρτε το κλειδί A-εικ. 115 και λασκάρετε κατά μία στροφή τα
μπουλόνια στήριξης. Εάν το αυτοκίνητο είναι εφοδιασμένο με
ζάντες αλουμινίου, κουνήστε το αυτοκίνητο για να διευκολύ-
νετε την εξαγωγή της ζάντας από το μουαγιέ του τροχού
εικ. 114A0K0124m
εικ. 113A0K0168m
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 164
Page 166 of 294
165
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

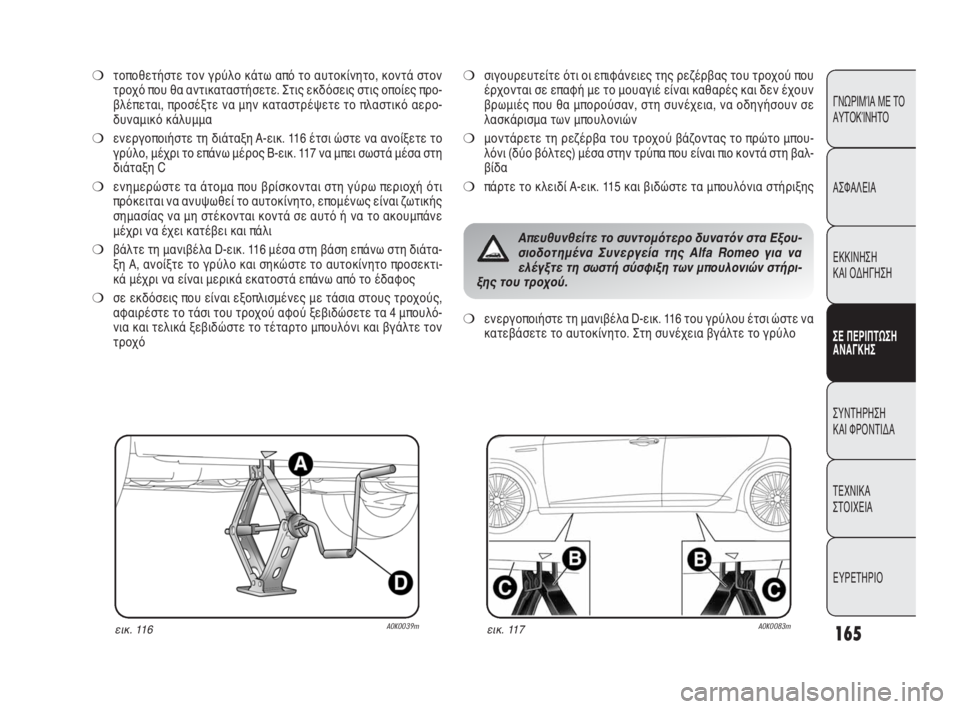

❍τοποθετήστε τον γρύλο κάτω από το αυτοκίνητο, κοντά στον
τροχό που θα αντικαταστήσετε. Στις εκδόσεις στις οποίες προ-
βλέπεται, προσέξτε να μην καταστρέψετε το πλαστικό αερο-
δυναμικό κάλυμμα
❍ενεργοποιήστε τη διάταξη A-εικ. 116 έτσι ώστε να ανοίξετε το
γρύλο, μέχρι το επάνω μέρος B-εικ. 117 να μπει σωστά μέσα στη
διάταξη C
❍ενημερώστε τα άτομα που βρίσκονται στη γύρω περιοχή ότι
πρόκειται να ανυψωθεί το αυτοκίνητο, επομένως είναι ζωτικής
σημασίας να μη στέκονται κοντά σε αυτό ή να το ακουμπάνε
μέχρι να έχει κατέβει και πάλι
❍βάλτε τη μανιβέλα D-εικ. 116 μέσα στη βάση επάνω στη διάτα-
ξη Α, ανοίξτε το γρύλο και σηκώστε το αυτοκίνητο προσεκτι-
κά μέχρι να είναι μερικά εκατοστά επάνω από το έδαφος
❍σε εκδόσεις που είναι εξοπλισμένες με τάσια στους τροχούς,
αφαιρέστε το τάσι του τροχού αφού ξεβιδώσετε τα 4 μπουλό-
νια και τελικά ξεβιδώστε το τέταρτο μπουλόνι και βγάλτε τον
τροχό
❍σιγουρευτείτε ότι οι επιφάνειες της ρεζέρβας του τροχού που
έρχονται σε επαφή με το μουαγιέ είναι καθαρές και δεν έχουν
βρωμιές που θα μπορούσαν, στη συνέχεια, να οδηγήσουν σε
λασκάρισμα των μπουλονιών
❍μοντάρετε τη ρεζέρβα του τροχού βάζοντας το πρώτο μπου-
λόνι (δύο βόλτες) μέσα στην τρύπα που είναι πιο κοντά στη βαλ-
βίδα
❍πάρτε το κλειδί A-εικ. 115 και βιδώστε τα μπουλόνια στήριξης
εικ. 116A0K0039mεικ. 117A0K0083m
❍ενεργοποιήστε τη μανιβέλα D-εικ. 116 του γρύλου έτσι ώστε να
κατεβάσετε το αυτοκίνητο. Στη συνέχεια βγάλτε το γρύλο
Απευθυνθείτε το συντομότερο δυνατόν στα Εξου-
σιοδοτημένα Συνεργεία της Alfa Romeo για να
ελέγξτε τη σωστή σύσφιξη των μπουλονιών στήρι-
ξης του τροχού.
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 165
Page 167 of 294
166
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
εικ. 118A0K0040mεικ. 119A0K0235m

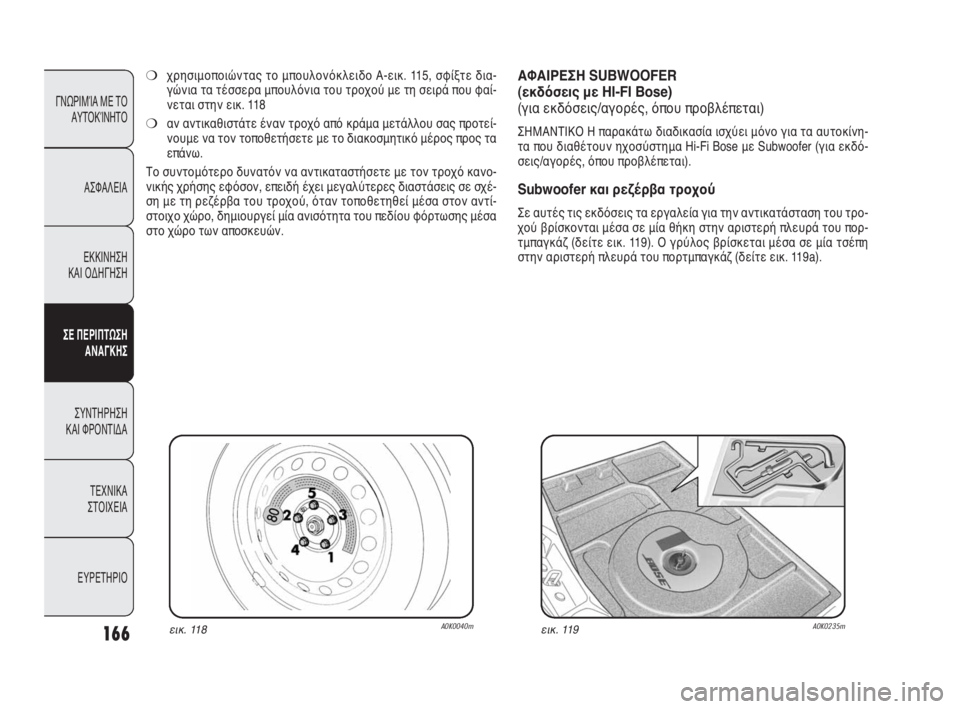

❍χρησιμοποιώντας το μπουλονόκλειδο Α-εικ. 115, σφίξτε δια-
γώνια τα τέσσερα μπουλόνια του τροχού με τη σειρά που φαί-
νεται στην εικ. 118
❍αν αντικαθιστάτε έναν τροχό από κράμα μετάλλου σας προτεί-
νουμε να τον τοποθετήσετε με το διακοσμητικό μέρος προς τα
επάνω.
Το συντομότερο δυνατόν να αντικαταστήσετε με τον τροχό κανο-
νικής χρήσης εφόσον, επειδή έχει μεγαλύτερες διαστάσεις σε σχέ-
ση με τη ρεζέρβα του τροχού, όταν τοποθετηθεί μέσα στον αντί-
στοιχο χώρο, δημιουργεί μία ανισότητα του πεδίου φόρτωσης μέσα
στο χώρο των αποσκευών.
ΑΦΑΙΡΕΣΗ SUBWOOFER
(εκδόσεις με HI-FI Bose)
(για εκδόσεις/αγορές, όπου προβλέπεται)
ΣΗΜΑΝΤΙΚΟ Η παρακάτω διαδικασία ισχύει μόνο για τα αυτοκίνη-
τα που διαθέτουν ηχοσύστημα Hi-Fi Bose με Subwoofer (για εκδό-
σεις/αγορές, όπου προβλέπεται).
Subwoofer και ρεζέρβα τροχού
Σε αυτές τις εκδόσεις τα εργαλεία για την αντικατάσταση του τρο-
χού βρίσκονται μέσα σε μία θήκη στην αριστερή πλευρά του πορ-
τμπαγκάζ (δείτε εικ. 119). Ο γρύλος βρίσκεται μέσα σε μία τσέπη
στην αριστερή πλευρά του πορτμπαγκάζ (δείτε εικ. 119a).
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 166
Page 168 of 294
167
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Όταν η διαδικασία ολοκληρωθεί:
❍τοποθετήστε ξανά σωστά το Subwoofer (δείτε τις οδηγίες που
υπάρχουν στην αυτοκόλλητη ετικέτα που έχει τοποθετηθεί επά-
νω από το Subwoofer), έτσι ώστε η αναγραφή «BOSE» να μπο-
ρεί να διαβαστεί προς τη σωστή κατεύθυνση
❍τοποθετήστε σωστά το καλώδιο του Subwoofer έτσι ώστε να μην
τσαλακωθεί. Στη συνέχεια στερεώστε την ασφάλεια στήριξης
B-εικ. 120 και βιδώστε τη διάταξη ασφάλισης Α. Τέλος τοποθε-
τήστε ξανά σωστά τον αποστάτη εικ. 119 του χώρου φόρτω-
σης και κατεβάστε το ταπέτο της επένδυσης του χώρου των
αποσκευών.
εικ. 120A0K0236mεικ. 119aA0K0228m

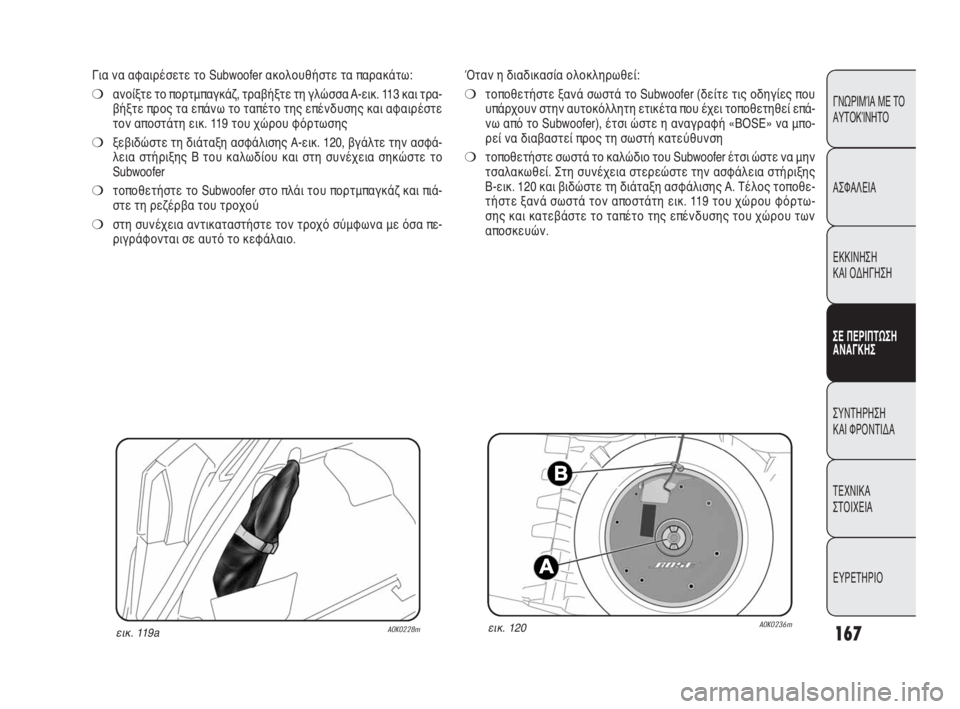

Για να αφαιρέσετε το Subwoofer ακολουθήστε τα παρακάτω:
❍ανοίξτε το πορτμπαγκάζ, τραβήξτε τη γλώσσα A-εικ. 113 και τρα-
βήξτε προς τα επάνω το ταπέτο της επένδυσης και αφαιρέστε
τον αποστάτη εικ. 119 του χώρου φόρτωσης
❍ξεβιδώστε τη διάταξη ασφάλισης Α-εικ. 120, βγάλτε την ασφά-
λεια στήριξης B του καλωδίου και στη συνέχεια σηκώστε το
Subwoofer
❍τοποθετήστε το Subwoofer στο πλάι του πορτμπαγκάζ και πιά-
στε τη ρεζέρβα του τροχού
❍στη συνέχεια αντικαταστήστε τον τροχό σύμφωνα με όσα πε-
ριγράφονται σε αυτό το κεφάλαιο.
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 167
Page 169 of 294
168
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΕΠΑΝΑΤΟΠΟΘΕΤΗΣΗ ΤΡΟΧΟΥ
Ακολουθώντας τη διαδικασία που αναφέρθηκε προηγουμένως, ανυ-
ψώστε το αυτοκίνητο και αφαιρέστε τον εφεδρικό τροχό.
Συνεχίστε όπως ακολουθεί:
❍σιγουρευτείτε ότι οι επιφάνειες του κανονικού τροχού που έρ-
χονται σε επαφή με το μουαγιέ είναι καθαρές και δεν έχουν
βρωμιές που θα μπορούσαν, στη συνέχεια, να οδηγήσουν σε
λασκάρισμα των μπουλονιών
❍για τις εκδόσεις με ζάντες αλουμινίου: στερεώστε το τάσι του
τροχού επάνω στη ζάντα
❍μοντάρετε το τάσι του τροχού ευθυγραμμίζοντας το μισοφέγ-
γαρο της τρύπας με το μπουλόνι που ήδη βάλατε, στη συνέχεια
βάλτε τα άλλα 4 μπουλόνια
❍με το κλειδί A-εικ. 115 βιδώστε τα μπουλόνια στήριξης
❍κατεβάστε το αυτοκίνητο και βγάλτε το γρύλο
❍χρησιμοποιώντας το κλειδί Α-εικ. 115, σφίξτε τα μπουλόνια με
τη σειρά που φαίνεται στην εικ. 118.
Όταν η διαδικασία ολοκληρωθεί:
❍τοποθετήστε τη ρεζέρβα του τροχού στον ειδικό χώρο μέσα
στο πορτμπαγκάζ
❍τοποθετήστε το γρύλο και τα άλλα εργαλεία μέσα στην κατάλ-
ληλη θήκη
❍τοποθετήστε τη θήκη, μαζί με τα εργαλεία, επάνω στη ρεζέρβα
❍τοποθετήστε ξανά σωστά το ταπέτο επένδυσης του πορτμπα-
γκάζ.

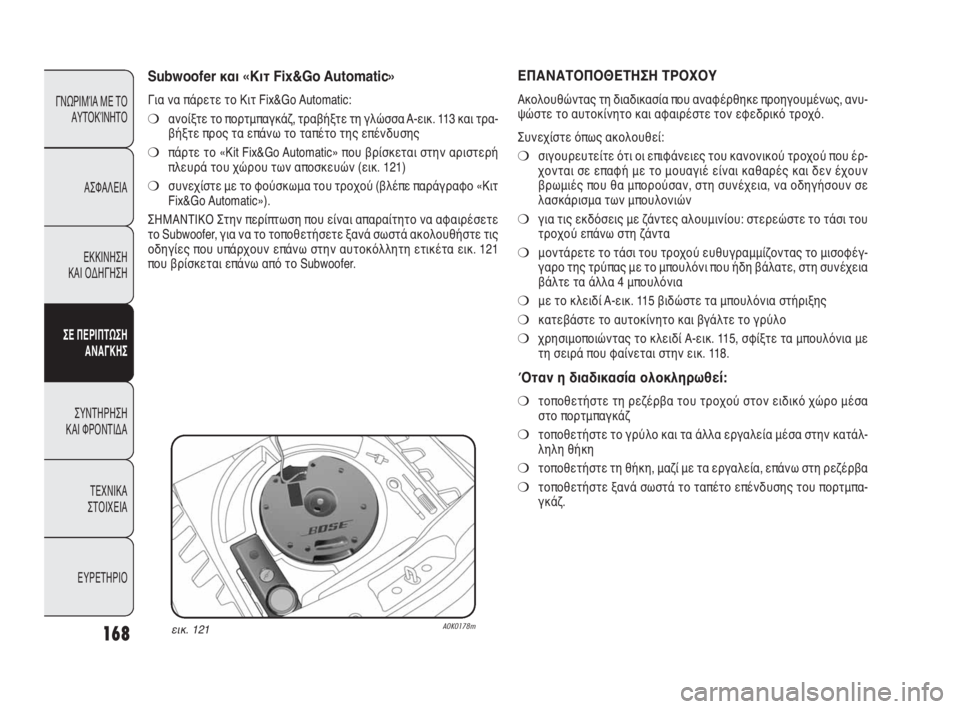

Subwoofer και «Kιτ Fix&Go Automatic»
Για να πάρετε το Kιτ Fix&Go Automatic:
❍ανοίξτε το πορτμπαγκάζ, τραβήξτε τη γλώσσα A-εικ. 113 και τρα-
βήξτε προς τα επάνω το ταπέτο της επένδυσης
❍πάρτε το «Kit Fix&Go Automatic» που βρίσκεται στην αριστερή
πλευρά του χώρου των αποσκευών (εικ. 121)
❍συνεχίστε με το φούσκωμα του τροχού (βλέπε παράγραφο «Kιτ
Fix&Go Automatic»).
ΣΗΜΑΝΤΙΚΟ Στην περίπτωση που είναι απαραίτητο να αφαιρέσετε
το Subwoofer, για να το τοποθετήσετε ξανά σωστά ακολουθήστε τις
οδηγίες που υπάρχουν επάνω στην αυτοκόλλητη ετικέτα εικ. 121
που βρίσκεται επάνω από το Subwoofer.
εικ. 121A0K0178m
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 168
Page 170 of 294
169
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

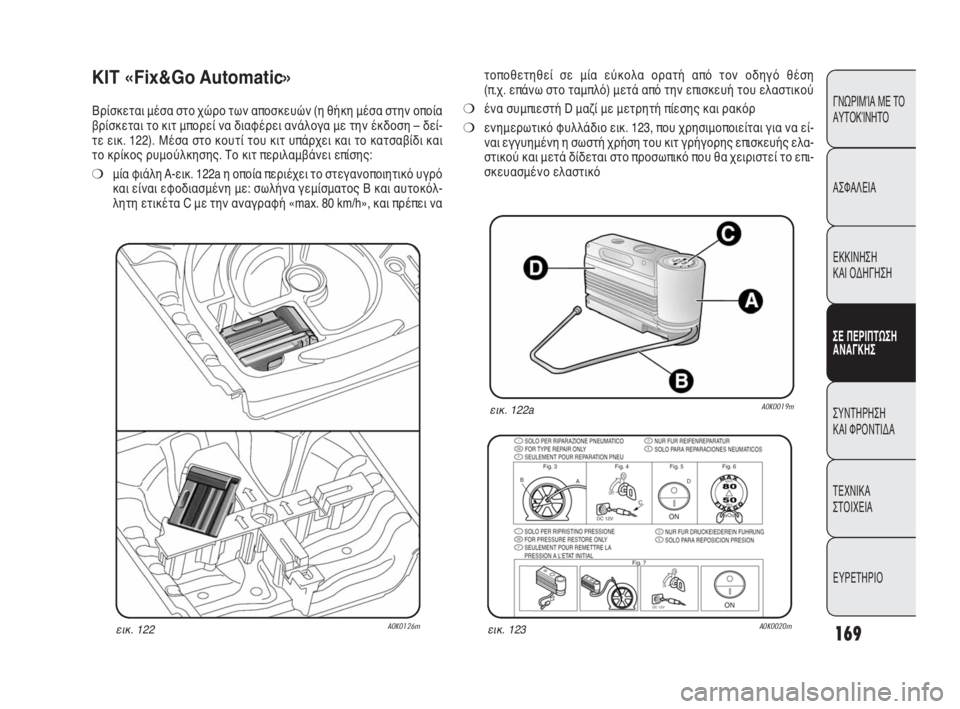

KIT «Fix&Go Automatic»
Βρίσκεται μέσα στο χώρο των αποσκευών (η θήκη μέσα στην οποία
βρίσκεται το κιτ μπορεί να διαφέρει ανάλογα με την έκδοση – δεί-
τε εικ. 122). Μέσα στο κουτί του κιτ υπάρχει και το κατσαβίδι και
το κρίκος ρυμούλκησης. Το κιτ περιλαμβάνει επίσης:
❍μία φιάλη A-εικ. 122a η οποία περιέχει το στεγανοποιητικό υγρό
και είναι εφοδιασμένη με: σωλήνα γεμίσματος Β και αυτοκόλ-
λητη ετικέτα C με την αναγραφή «max. 80 km/h», και πρέπει να
εικ. 122aA0K0019m
εικ. 122A0K0126mεικ. 123A0K0020m
τοποθετηθεί σε μία εύκολα ορατή από τον οδηγό θέση
(π.χ. επάνω στο ταμπλό) μετά από την επισκευή του ελαστικού
❍ένα συμπιεστή D μαζί με μετρητή πίεσης και ρακόρ
❍ενημερωτικό φυλλάδιο εικ. 123, που χρησιμοποιείται για να εί-
ναι εγγυημένη η σωστή χρήση του κιτ γρήγορης επισκευής ελα-
στικού και μετά δίδεται στο προσωπικό που θα χειριστεί το επι-
σκευασμένο ελαστικό
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 169
