Alfa Romeo Giulietta 2010 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)
Manufacturer: ALFA ROMEO, Model Year: 2010, Model line: Giulietta, Model: Alfa Romeo Giulietta 2010Pages: 294, PDF Size: 5.15 MB
Page 181 of 294
180
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

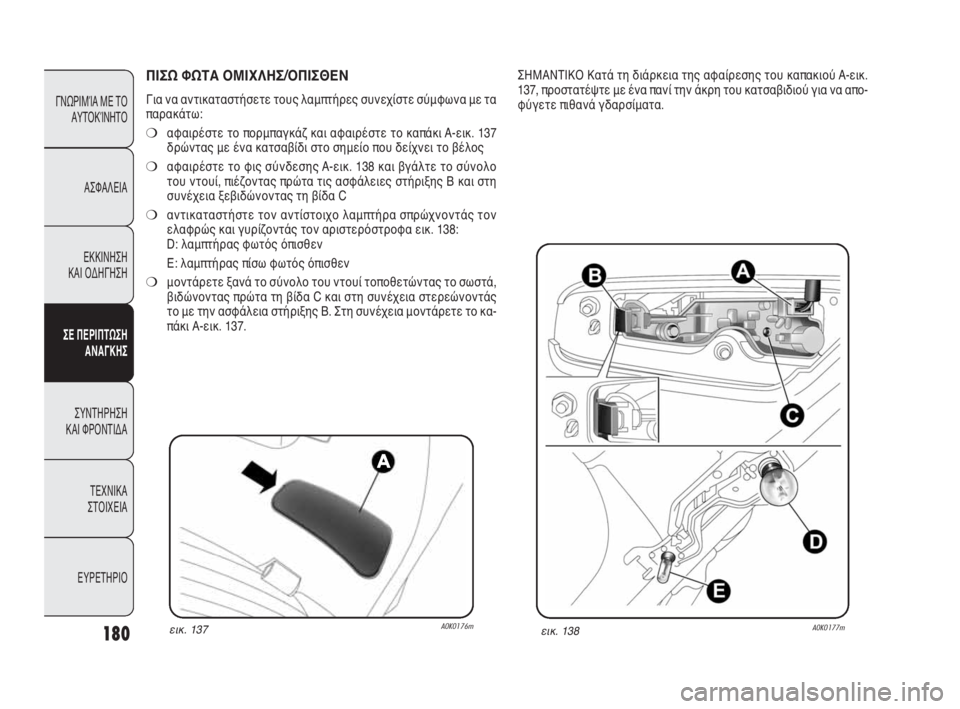

ΠΙΣΩ ΦΩΤΑ ΟΜΙΧΛΗΣ/ΟΠΙΣΘΕΝ
Για να αντικαταστήσετε τους λαμπτήρες συνεχίστε σύμφωνα με τα
παρακάτω:
❍αφαιρέστε το πορμπαγκάζ και αφαιρέστε το καπάκι A-εικ. 137
δρώντας με ένα κατσαβίδι στο σημείο που δείχνει το βέλος
❍αφαιρέστε το φις σύνδεσης A-εικ. 138 και βγάλτε το σύνολο
του ντουί, πιέζοντας πρώτα τις ασφάλειες στήριξης Β και στη
συνέχεια ξεβιδώνοντας τη βίδα C
❍αντικαταστήστε τον αντίστοιχο λαμπτήρα σπρώχνοντάς τον
ελαφρώς και γυρίζοντάς τον αριστερόστροφα εικ. 138:
D: λαμπτήρας φωτός όπισθεν
E: λαμπτήρας πίσω φωτός όπισθεν
❍μοντάρετε ξανά το σύνολο του ντουί τοποθετώντας το σωστά,
βιδώνοντας πρώτα τη βίδα C και στη συνέχεια στερεώνοντάς
το με την ασφάλεια στήριξης Β. Στη συνέχεια μοντάρετε το κα-
πάκι Α-εικ. 137.
εικ. 137A0K0176mεικ. 138A0K0177m
ΣΗΜΑΝΤΙΚΟ Κατά τη διάρκεια της αφαίρεσης του καπακιού A-εικ.
137, προστατέψτε με ένα πανί την άκρη του κατσαβιδιού για να απο-
φύγετε πιθανά γδαρσίματα.
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 180
Page 182 of 294
181
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

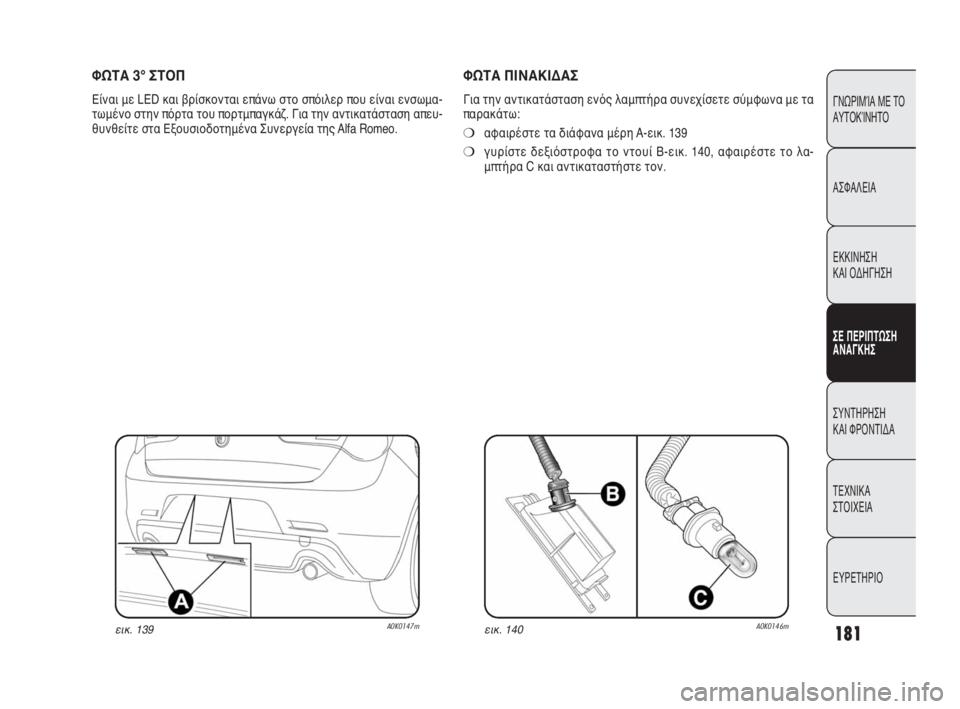

ΦΩΤΑ 3° ΣΤΟΠ
Είναι με LED και βρίσκονται επάνω στο σπόιλερ που είναι ενσωμα-
τωμένο στην πόρτα του πορτμπαγκάζ. Για την αντικατάσταση απευ-
θυνθείτε στα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για την αντικατάσταση ενός λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❍αφαιρέστε τα διάφανα μέρη A-εικ. 139
❍γυρίστε δεξιόστροφα το ντουί Β-εικ. 140, αφαιρέστε το λα-
μπτήρα C και αντικαταστήστε τον.
εικ. 139A0K0147mεικ. 140A0K0146m
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 181
Page 183 of 294
182
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

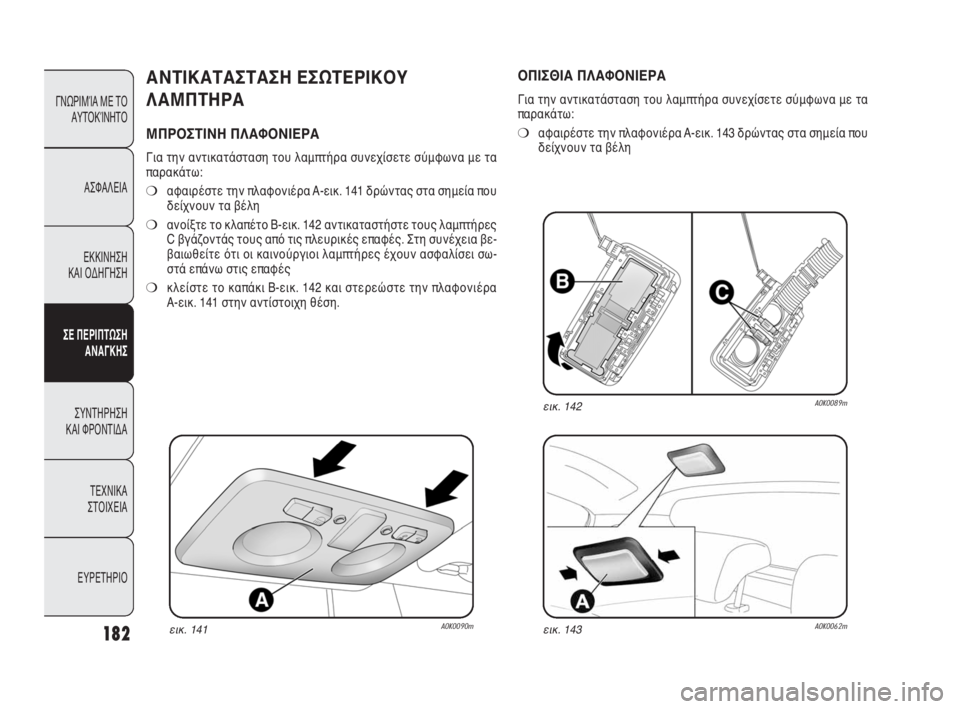

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑ
ΜΠΡΟΣΤΙΝΗ ΠΛΑΦΟΝΙΕΡΑ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❍αφαιρέστε την πλαφονιέρα A-εικ. 141 δρώντας στα σημεία που
δείχνουν τα βέλη
❍ανοίξτε το κλαπέτο B-εικ. 142 αντικαταστήστε τους λαμπτήρες
C βγάζοντάς τους από τις πλευρικές επαφές. Στη συνέχεια βε-
βαιωθείτε ότι οι καινούργιοι λαμπτήρες έχουν ασφαλίσει σω-
στά επάνω στις επαφές
❍κλείστε το καπάκι B-εικ. 142 και στερεώστε την πλαφονιέρα
A-εικ. 141 στην αντίστοιχη θέση.
εικ. 141A0K0090m
εικ. 142A0K0089m
εικ. 143A0K0062m
ΟΠΙΣΘΙΑ ΠΛΑΦΟΝΙΕΡΑ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❍αφαιρέστε την πλαφονιέρα A-εικ. 143 δρώντας στα σημεία που
δείχνουν τα βέλη
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 182
Page 184 of 294
183
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

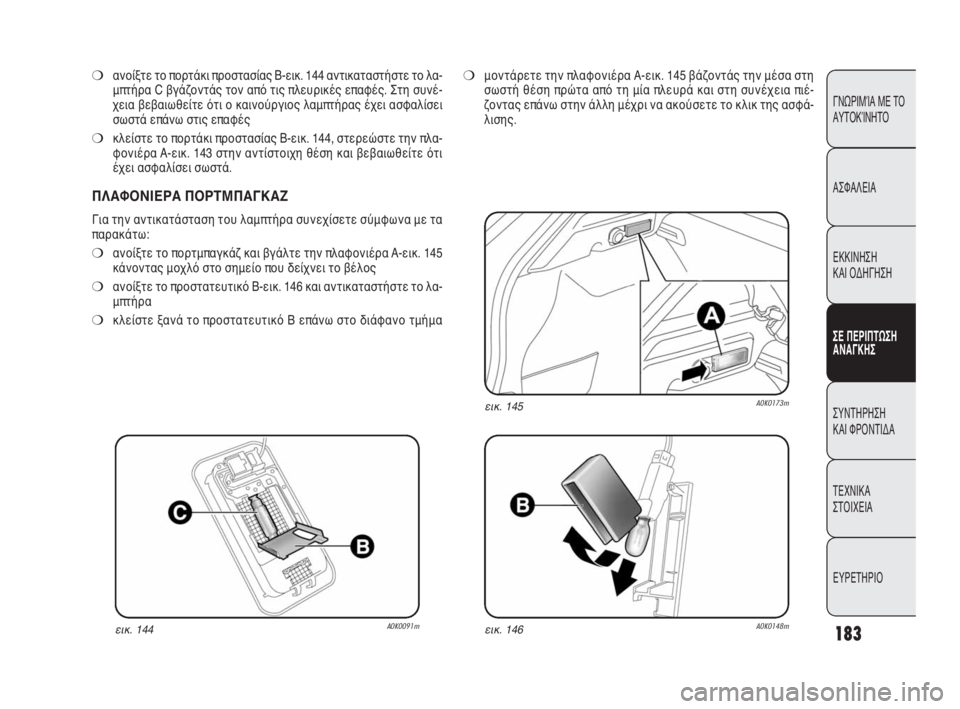

❍ανοίξτε το πορτάκι προστασίας B-εικ. 144 αντικαταστήστε το λα-
μπτήρα C βγάζοντάς τον από τις πλευρικές επαφές. Στη συνέ-
χεια βεβαιωθείτε ότι ο καινούργιος λαμπτήρας έχει ασφαλίσει
σωστά επάνω στις επαφές
❍κλείστε το πορτάκι προστασίας B-εικ. 144, στερεώστε την πλα-
φονιέρα A-εικ. 143 στην αντίστοιχη θέση και βεβαιωθείτε ότι
έχει ασφαλίσει σωστά.
ΠΛΑΦΟΝΙΕΡΑ ΠΟΡΤΜΠΑΓΚΑΖ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❍ανοίξτε το πορτμπαγκάζ και βγάλτε την πλαφονιέρα A-εικ. 145
κάνοντας μοχλό στο σημείο που δείχνει το βέλος
❍ανοίξτε το προστατευτικό B-εικ. 146 και αντικαταστήστε το λα-
μπτήρα
❍κλείστε ξανά το προστατευτικό Β επάνω στο διάφανο τμήμα
❍μοντάρετε την πλαφονιέρα Α-εικ. 145 βάζοντάς την μέσα στη
σωστή θέση πρώτα από τη μία πλευρά και στη συνέχεια πιέ-
ζοντας επάνω στην άλλη μέχρι να ακούσετε το κλικ της ασφά-
λισης.
εικ. 146A0K0148m
εικ. 145A0K0173m
εικ. 144A0K0091m
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 183
Page 185 of 294
184
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΠΛΑΦΟΝΙΕΡΑ ΝΤΟΥΛΑΠΙΟΥ ΑΠΟΘΗΚΕΥΣΗΣ
ΜΙΚΡΟΑΝΤΙΚΕΙΜΕΝΩΝ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❍ανοίξτε το ντουλάπι και στη συνέχεια βγάλτε την πλαφονιέρα
A-εικ. 147
❍ανοίξτε το προστατευτικό B και αντικαταστήστε το λαμπτήρα
❍κλείστε ξανά το προστατευτικό Β επάνω στο διάφανο τμήμα
❍μοντάρετε την πλαφονιέρα Α βάζοντάς την μέσα στη σωστή θέ-
ση πρώτα από τη μία πλευρά και στη συνέχεια πιέζοντας επά-
νω στην άλλη μέχρι να ακούσετε το κλικ της ασφάλισης.
εικ. 147A0K0172m
ΠΛΑΦΟΝΙΕΡΑ ΣΚΙΑΔΙΟΥ
(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για την αντικατάσταση των λαμπτήρων απευθυνθείτε στα Εξου-
σιοδοτημένα Συνεργεία της Alfa Romeo.
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 184
Page 186 of 294
185
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

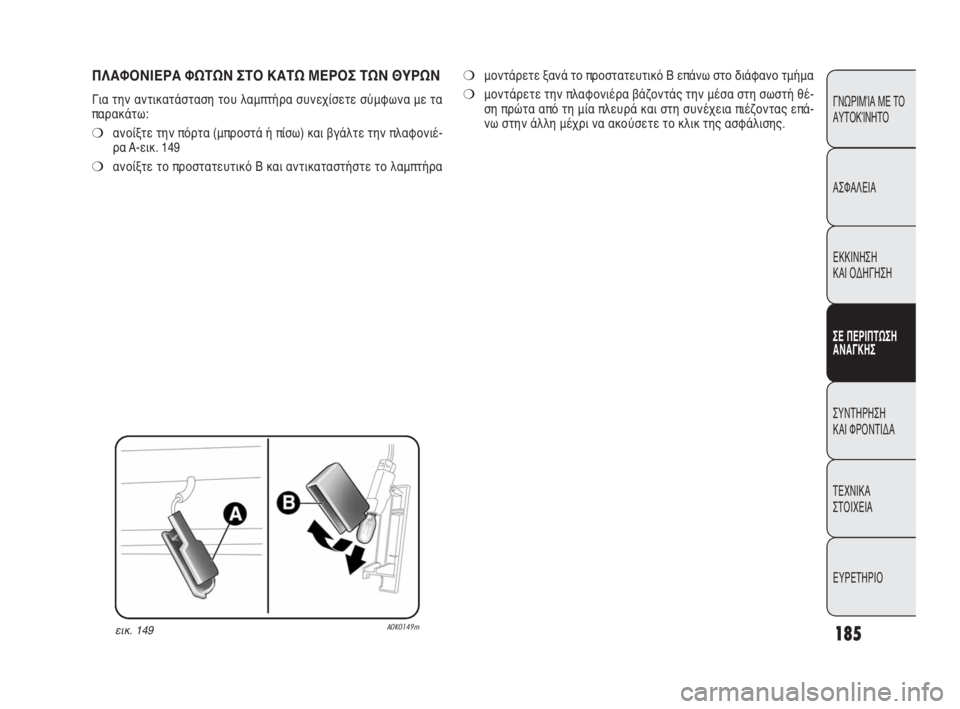

ΠΛΑΦΟΝΙΕΡΑ ΦΩΤΩΝ ΣΤΟ ΚΑΤΩ ΜΕΡΟΣ ΤΩΝ ΘΥΡΩΝ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❍ανοίξτε την πόρτα (μπροστά ή πίσω) και βγάλτε την πλαφονιέ-
ρα A-εικ. 149
❍ανοίξτε το προστατευτικό B και αντικαταστήστε το λαμπτήρα
εικ. 149A0K0149m
❍μοντάρετε ξανά το προστατευτικό Β επάνω στο διάφανο τμήμα
❍μοντάρετε την πλαφονιέρα βάζοντάς την μέσα στη σωστή θέ-
ση πρώτα από τη μία πλευρά και στη συνέχεια πιέζοντας επά-
νω στην άλλη μέχρι να ακούσετε το κλικ της ασφάλισης.
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 185
Page 187 of 294
186
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

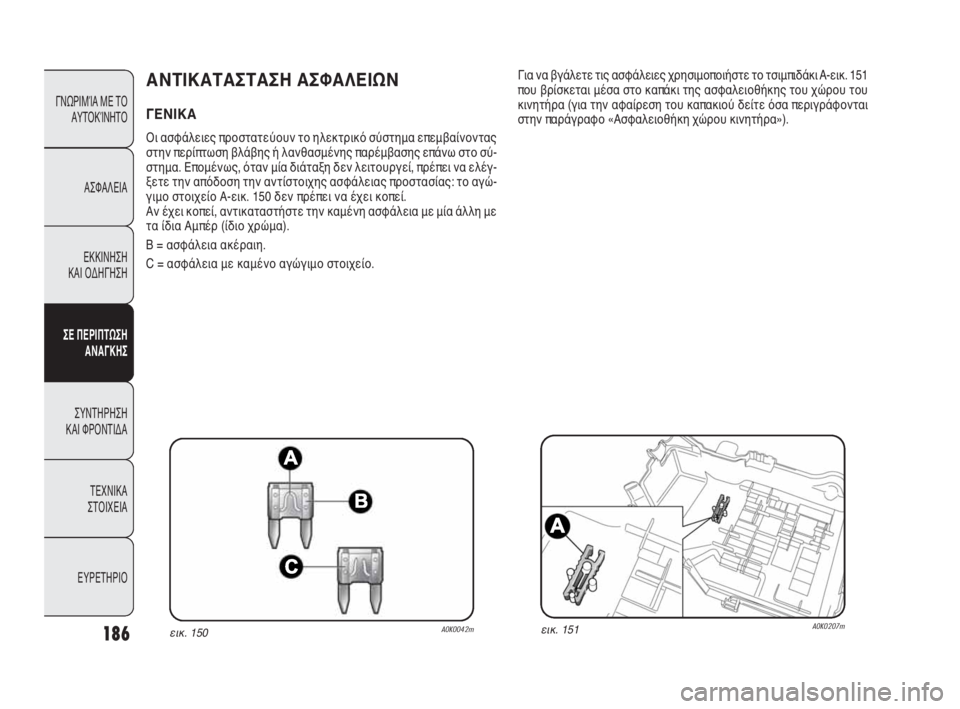

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
Οι ασφάλειες προστατεύουν το ηλεκτρικό σύστημα επεμβαίνοντας
στην περίπτωση βλάβης ή λανθασμένης παρέμβασης επάνω στο σύ-
στημα. Επομένως, όταν μία διάταξη δεν λειτουργεί, πρέπει να ελέγ-
ξετε την απόδοση την αντίστοιχης ασφάλειας προστασίας: το αγώ-
γιμο στοιχείο Α-εικ. 150 δεν πρέπει να έχει κοπεί.
Αν έχει κοπεί, αντικαταστήστε την καμένη ασφάλεια με μία άλλη με
τα ίδια Αμπέρ (ίδιο χρώμα).
B = ασφάλεια ακέραιη.
C = ασφάλεια με καμένο αγώγιμο στοιχείο.
εικ. 150A0K0042mεικ. 151A0K0207m
Για να βγάλετε τις ασφάλειες χρησιμοποιήστε το τσιμπιδάκι A-εικ. 151
που βρίσκεται μέσα στο καπάκι της ασφαλειοθήκης του χώρου του
κινητήρα (για την αφαίρεση του καπακιού δείτε όσα περιγράφονται
στην παράγραφο «Ασφαλειοθήκη χώρου κινητήρα»).
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 186
Page 188 of 294
187
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

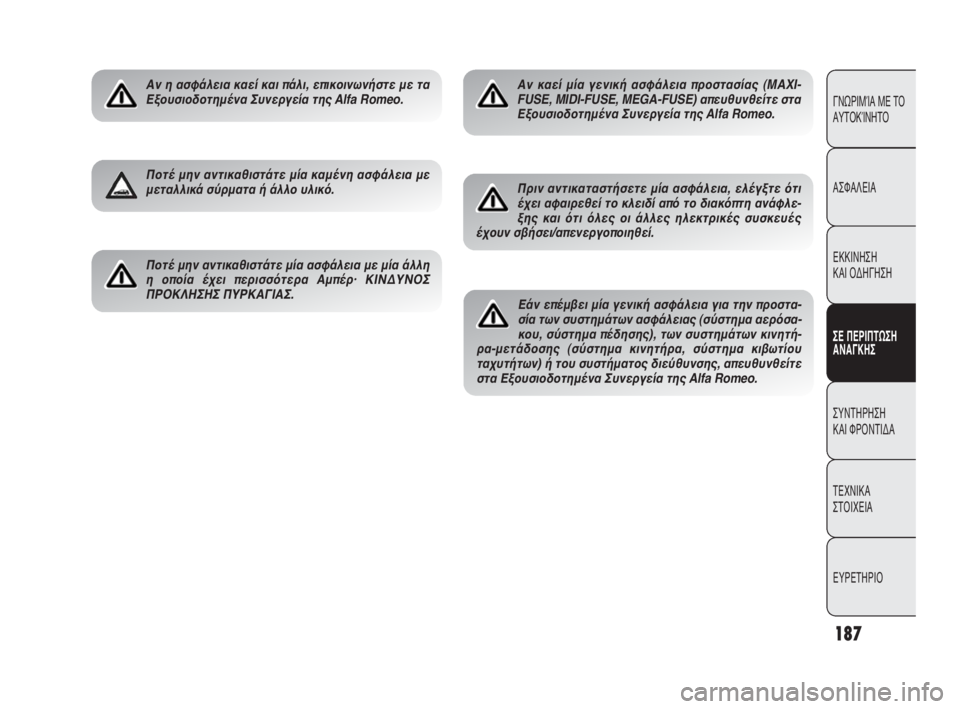

Αν η ασφάλεια καεί και πάλι, επικοινωνήστε με τα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
Ποτέ μην αντικαθιστάτε μία καμένη ασφάλεια με
μεταλλικά σύρματα ή άλλο υλικό.
Ποτέ μην αντικαθιστάτε μία ασφάλεια με μία άλλη
η οποία έχει περισσότερα Αμπέρ· ΚΙΝΔΥΝΟΣ
ΠΡΟΚΛΗΣΗΣ ΠΥΡΚΑΓΙΑΣ.
Αν καεί μία γενική ασφάλεια προστασίας (MAXI-
FUSE, MIDI-FUSE, MEGA-FUSE) απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
Πριν αντικαταστήσετε μία ασφάλεια, ελέγξτε ότι
έχει αφαιρεθεί το κλειδί από το διακόπτη ανάφλε-
ξης και ότι όλες οι άλλες ηλεκτρικές συσκευές
έχουν σβήσει/απενεργοποιηθεί.
Εάν επέμβει μία γενική ασφάλεια για την προστα-
σία των συστημάτων ασφάλειας (σύστημα αερόσα-
κου, σύστημα πέδησης), των συστημάτων κινητή-
ρα-μετάδοσης (σύστημα κινητήρα, σύστημα κιβωτίου
ταχυτήτων) ή του συστήματος διεύθυνσης, απευθυνθείτε
στα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 187
Page 189 of 294
188
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Αν θέλετε να πλύνετε το χώρο του κινη-
τήρα προσέξτε να μην ψεκάσετε το νερό
κατευθείαν επάνω στην ασφαλειοθήκη και
τα μοτέρ των υαλοκαθαριστήρων.
ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣ
Οι ασφάλειες συγκεντρώνονται σε τρεις ασφαλειοθήκες που βρίσκονται στο χώρο του κινητήρα, επάνω στο ταμπλό και μέσα στο πορτμπαγκάζ. .
Ασφαλειοθήκη χώρου κινητήρα εικ. 153
Βρίσκεται στο πλάι της μπαταρίας: για να φτάσετε τις ασφάλειες, ξεβιδώστε τις βίδες A-εικ. 152 και αφαιρέστε το καπάκι B.
Ο αριθμός αναγνώρισης του ηλεκτρικού εξαρτήματος που αντιστοιχεί σε κάθε μία ασφάλεια μπορεί να βρεθεί στο πίσω μέρος του καλύμματος.
Αφού αντικατασταθεί μία ασφάλεια βεβαιωθείτε ότι έχετε κλείσει καλά το κάλυμμα Β της ασφαλειοθήκης.
εικ. 152A0K0174mεικ. 153A0K0231m
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 188
Page 190 of 294
189
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

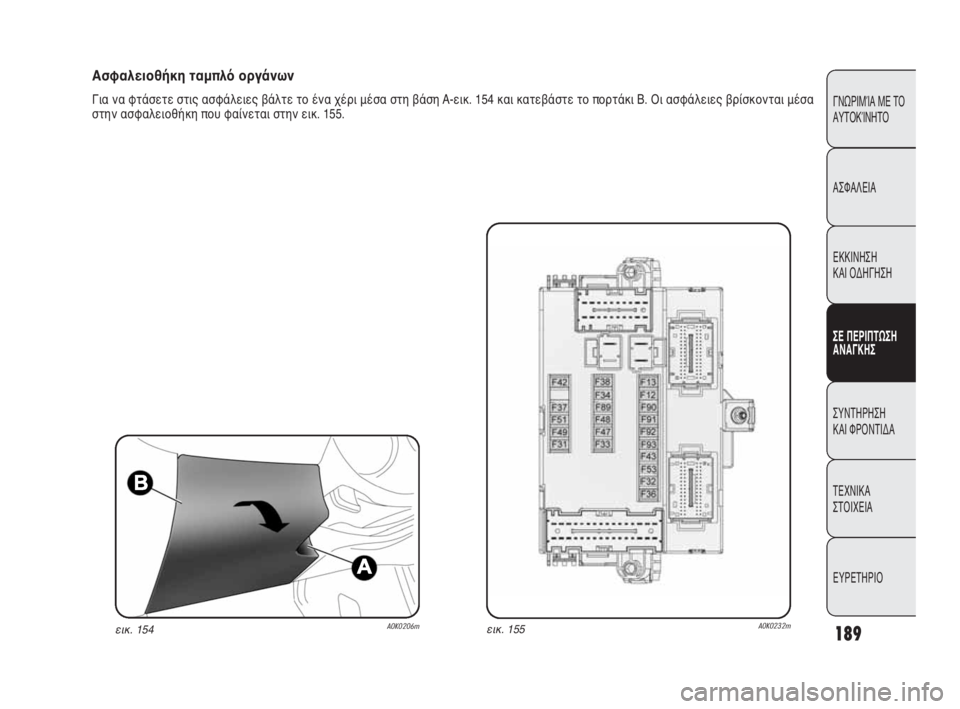

Ασφαλειοθήκη ταμπλό οργάνων
Για να φτάσετε στις ασφάλειες βάλτε το ένα χέρι μέσα στη βάση A-εικ. 154 και κατεβάστε το πορτάκι B. Οι ασφάλειες βρίσκονται μέσα
στην ασφαλειοθήκη που φαίνεται στην εικ. 155.
εικ. 154A0K0206mεικ. 155A0K0232m
