Alfa Romeo Giulietta 2010 Instrukcja obsługi (in Polish)

190
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

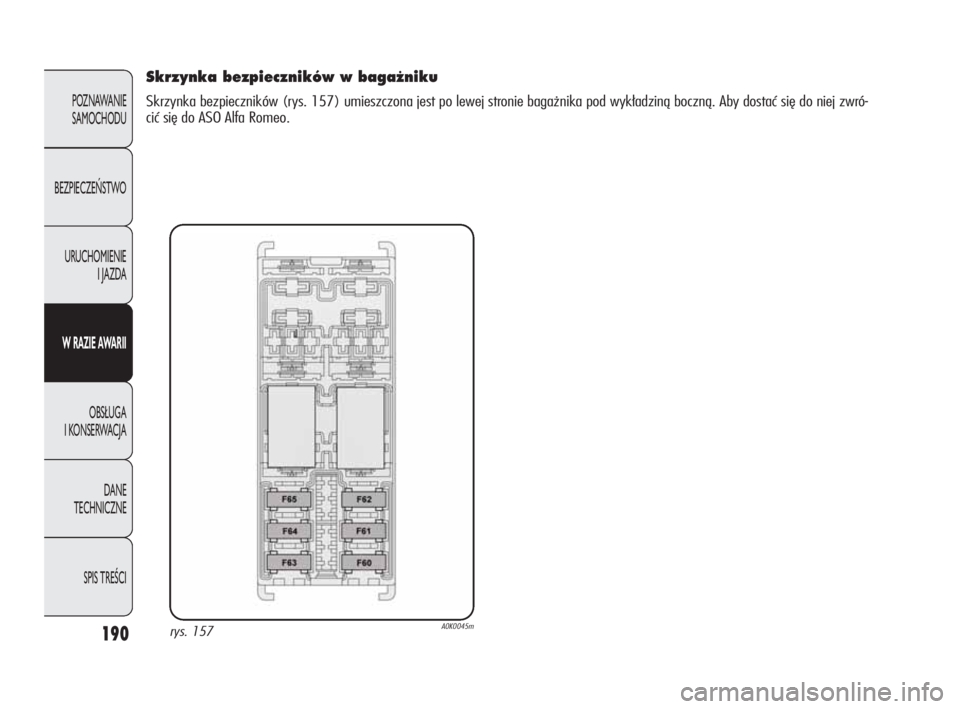

Skrzynka bezpieczników w baga˝niku
Skrzynka bezpieczników (rys. 157) umieszczona jest po lewej stronie bagażnika pod wykładziną boczną. Aby dostać się do niej zwró-
cić się do ASO Alfa Romeo.
rys. 157A0K0045m
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 190

191
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
155
155
155
155
155
155
155
155
1557,5
7,5
7,5
7,5
15
15
7,5
7,5
10F91
F90
F12
F13
F12
F13
F93
F92
F32

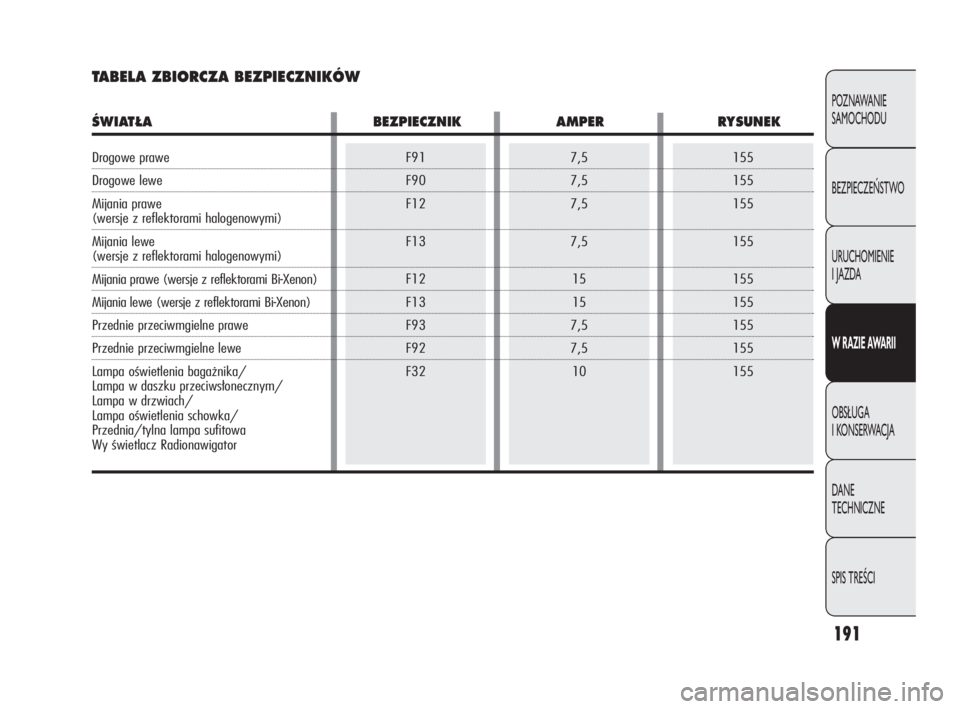

TABELA ZBIORCZA BEZPIECZNIKÓW
ÂWIAT¸A BEZPIECZNIK AMPER RYSUNEK
Drogowe prawe
Drogowe lewe
Mijania prawe
(wersje z reflektorami halogenowymi)
Mijania lewe
(wersje z reflektorami halogenowymi)
Mijania prawe (wersje z reflektorami Bi-Xenon)
Mijania lewe (wersje z reflektorami Bi-Xenon)
Przednie przeciwmgielne prawe
Przednie przeciwmgielne lewe
Lampa oświetlenia bagażnika/
Lampa w daszku przeciwsłonecznym/
Lampa w drzwiach/
Lampa oświetlenia schowka/
Przednia/tylna lampa sufitowa
Wy świetlacz Radionawigator
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 191

F09
F10
F19
F20
F21
F21
F31
F33
F34
F36
F37
F38
F42
192
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
153
153
153
153
153
153
155
155
155
155
155
155
15530
15
7,5
30
15
20
5
20
20
10
7,5
20
5
ODBIORNIKI BEZPIECZNIK AMPER RYSUNEK
Zasilanie pompy spryskiwaczy reflektorów
Sygnał dźwiękowy
Sprężarka klimatyzacji
Ogrzewana szyba tylna
Pompa paliwa
Pompa paliwa
Odbiorniki Servizi różne
Podnośnik szyby elektryczny tylny (strona lewa)
Podnośnik szyby elektryczny tylny (strona prawa)
+30
Odbiorniki Servizi różne
Zamek centralny
Zasilanie Body Computer
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 192

20
20
20
5
5
7,5
15
15
20
15
15
15
15
15
5
7,5
193
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
155
155
155
155
155
155
157
157
157
157
157
157
153
153
153
153F43
F47
F48
F49
F51
F53
F60
F61
F62
F63
F64
F65
F85
F86
F87
F88

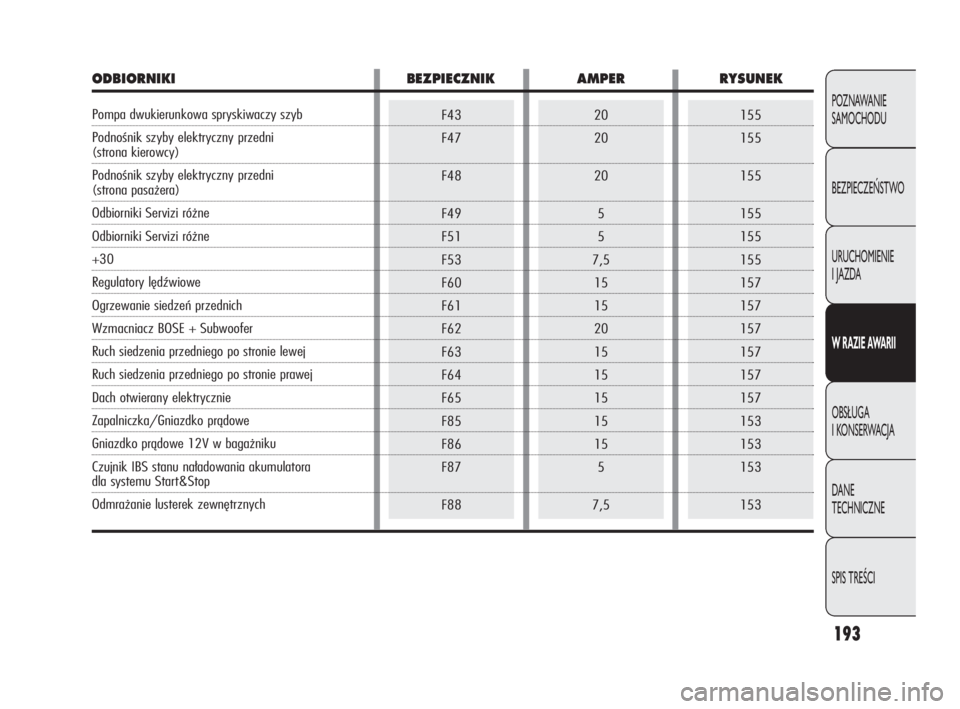

ODBIORNIKI BEZPIECZNIK AMPER RYSUNEK
Pompa dwukierunkowa spryskiwaczy szyb
Podnośnik szyby elektryczny przedni
(strona kierowcy)
Podnośnik szyby elektryczny przedni
(strona pasażera)
Odbiorniki Servizi różne
Odbiorniki Servizi różne
+30
Regulatory lędźwiowe
Ogrzewanie siedzeń przednich
Wzmacniacz BOSE + Subwoofer
Ruch siedzenia przedniego po stronie lewej
Ruch siedzenia przedniego po stronie prawej
Dach otwierany elektrycznie
Zapalniczka/Gniazdko prądowe
Gniazdko prądowe 12V w bagażniku
Czujnik IBS stanu naładowania akumulatora
dla systemu Start&Stop
Odmrażanie lusterek zewnętrznych
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 193

194
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

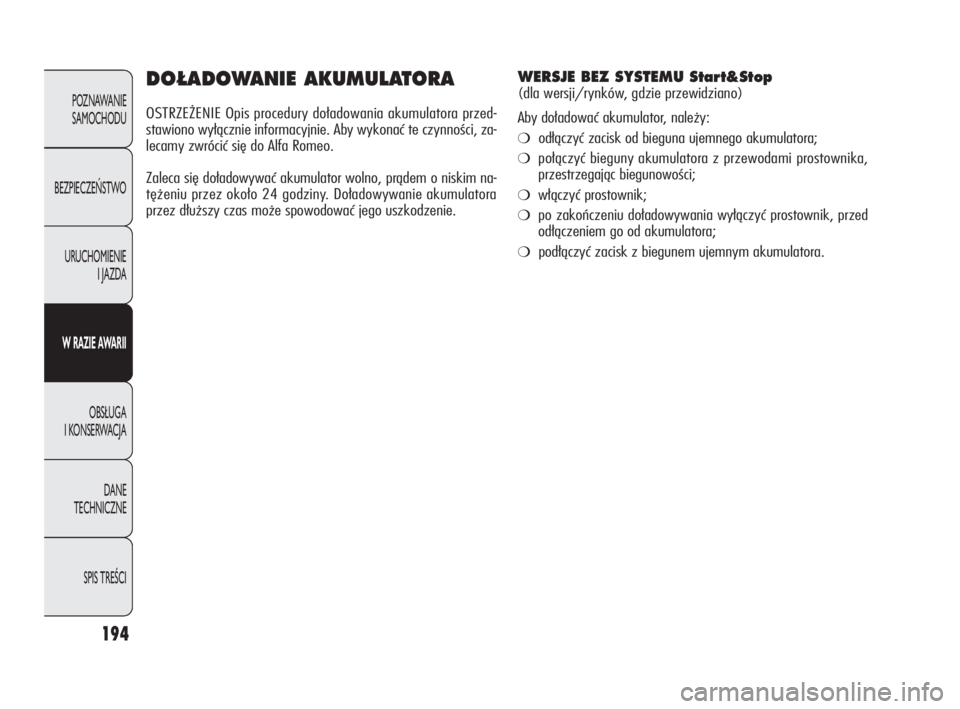

DO¸ADOWANIE AKUMULATORA
OSTRZEŻENIE Opis procedury doładowania akumulatora przed-
stawiono wyłącznie informacyjnie. Aby wykonać te czynności, za-
lecamy zwrócić się do Alfa Romeo.
Zaleca się doładowywać akumulator wolno, prądem o niskim na-
tężeniu przez około 24 godziny. Doładowywanie akumulatora
przez dłuższy czas może spowodować jego uszkodzenie.
WERSJE BEZ SYSTEMU Start&Stop
(dla wersji/rynków, gdzie przewidziano)
Aby doładować akumulator, należy:
❍odłączyć zacisk od bieguna ujemnego akumulatora;
❍połączyć bieguny akumulatora z przewodami prostownika,
przestrzegając biegunowości;
❍włączyć prostownik;
❍po zakończeniu doładowywania wyłączyć prostownik, przed
odłączeniem go od akumulatora;
❍podłączyć zacisk z biegunem ujemnym akumulatora.
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 194

195
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

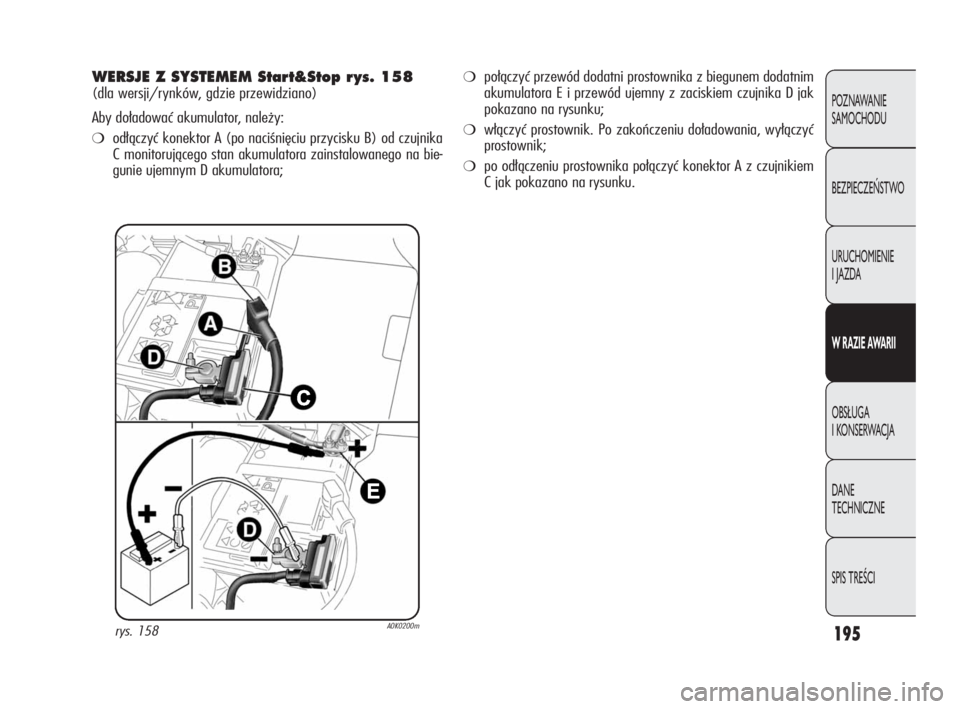

WERSJE Z SYSTEMEM Start&Stop r ys. 158
(dla wersji/rynków, gdzie przewidziano)
Aby doładować akumulator, należy:
❍odłączyć konektor A (po naciśnięciu przycisku B) od czujnika
C monitorującego stan akumulatora zainstalowanego na bie-
gunie ujemnym D akumulatora;
rys. 158A0K0200m
❍połączyć przewód dodatni prostownika z biegunem dodatnim
akumulatora E i przewód ujemny z zaciskiem czujnika D jak
pokazano na rysunku;
❍włączyć prostownik. Po zakończeniu doładowania, wyłączyć
prostownik;
❍po odłączeniu prostownika połączyć konektor A z czujnikiem
C jak pokazano na rysunku.
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 195

196
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

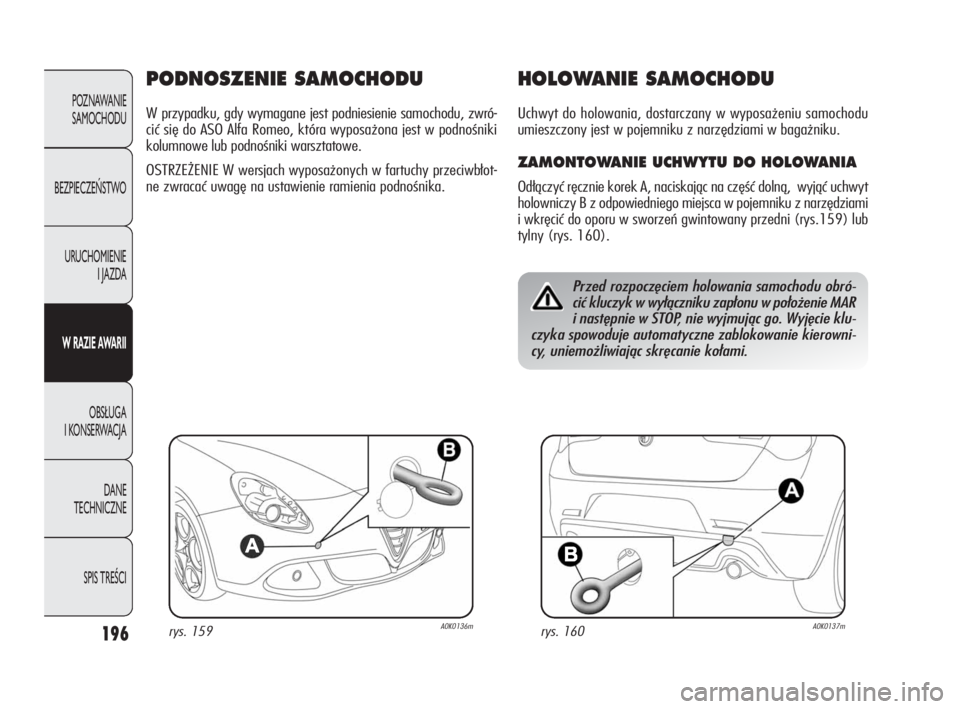

PODNOSZENIE SAMOCHODU
W przypadku, gdy wymagane jest podniesienie samochodu, zwró-
cić się do ASO Alfa Romeo, która wyposażona jest w podnośniki
kolumnowe lub podnośniki warsztatowe.
OSTRZEŻENIE W wersjach wyposażonych w fartuchy przeciwbłot-
ne zwracać uwagę na ustawienie ramienia podnośnika.
HOLOWANIE SAMOCHODU
Uchwyt do holowania, dostarczany w wyposażeniu samochodu
umieszczony jest w pojemniku z narzędziami w bagażniku.
ZAMONTOWANIE UCHWYTU DO HOLOWANIA
Odłączyć ręcznie korek A, naciskając na część dolną, wyjąć uchwyt
holowniczy B z odpowiedniego miejsca w pojemniku z narzędziami
i wkręcić do oporu w sworzeń gwintowany przedni (rys.159) lub
tylny (rys. 160).
Przed rozpoczęciem holowania samochodu obró-
cić kluczyk w wyłączniku zapłonu w położenie MAR
i następnie w STOP, nie wyjmując go. Wyjęcie klu-
czyka spowoduje automatyczne zablokowanie kierowni-
cy, uniemożliwiając skręcanie kołami.
rys. 159A0K0136mrys. 160A0K0137m
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 196

197
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

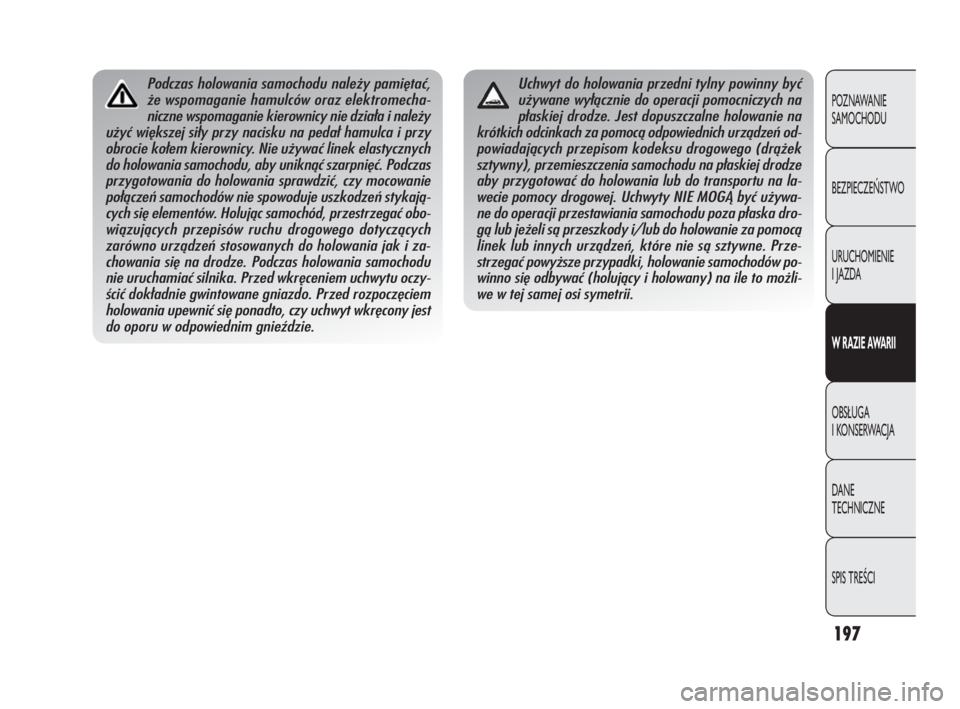

Podczas holowania samochodu należy pamiętać,
że wspomaganie hamulców oraz elektromecha-
niczne wspomaganie kierownicy nie działa i należy
użyć większej siły przy nacisku na pedał hamulca i przy
obrocie kołem kierownicy. Nie używać linek elastycznych
do holowania samochodu, aby uniknąć szarpnięć. Podczas
przygotowania do holowania sprawdzić, czy mocowanie
połączeń samochodów nie spowoduje uszkodzeń stykają-
cych się elementów. Holując samochód, przestrzegać obo-
wiązujących przepisów ruchu drogowego dotyczących
zarówno urządzeń stosowanych do holowania jak i za-
chowania się na drodze. Podczas holowania samochodu
nie uruchamiać silnika. Przed wkręceniem uchwytu oczy-
ścić dokładnie gwintowane gniazdo. Przed rozpoczęciem
holowania upewnić się ponadto, czy uchwyt wkręcony jest
do oporu w odpowiednim gnieździe.Uchwyt do holowania przedni tylny powinny być
używane wyłącznie do operacji pomocniczych na
płaskiej drodze. Jest dopuszczalne holowanie na
krótkich odcinkach za pomocą odpowiednich urządzeń od-
powiadających przepisom kodeksu drogowego (drążek
sztywny), przemieszczenia samochodu na płaskiej drodze
aby przygotować do holowania lub do transportu na la-
wecie pomocy drogowej. Uchwyty NIE MOGĄ być używa-
ne do operacji przestawiania samochodu poza płaska dro-
gą lub jeżeli są przeszkody i/lub do holowanie za pomocą
linek lub innych urządzeń, które nie są sztywne. Prze-
strzegać powyższe przypadki, holowanie samochodów po-
winno się odbywać (holujący i holowany) na ile to możli-
we w tej samej osi symetrii.
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 197

strona celowo pozostawiona pusta
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 198

199
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
OBS¸UGA I KONSERWACJA
OSTRZEŻENIA
❍Przy 2000 km pozostałych do obsługi na wyświetlaczu poja-
wi się komunikat.
❍Obsługi okresowe przewidziane są przez producenta. Brak jej
wykonania spowoduje utratę gwarancji na samochód.
❍Zaleca się zgłaszać do ASO Alfa Romeo ewentualne niewielkie
uszkodzenia w funkcjonowaniu, bez czekania do następnego
przeglądu.
OBSŁUGA OKRESOWA
Prawidłowa obsługa samochodu jest czynnikiem gwarantującym
długą jego żywotność w optymalnym stanie.
Dlatego Alfa Romeo przewidziała cykl kontroli i interwencji obsłu-
gowych co 30.000 kilometrów (dla wersji 1.4 benzynowych) lub
co 35.000 kilometrów (dla wersji 1750 Turbo Benzynowych i wersji
diesel).
Przed 30.000/35.000 kilometrów i kolejnymi, pomiędzy nimi jak
i innymi, należy zawsze zwrócić szczególną uwagę na opisy po-
dane w Wykazie czynności przeglądów okresowych (na przykład:
sprawdzać okresowo poziom płynów, ciśnienie w oponach, itd.).
Obsługę okresową wykonują ASO Alfa Romeo w przewidzianych
okresach. Jeżeli podczas wykonywania jakiejkolwiek czynności, po-
za przewidzianymi operacjami, konieczne będzie wykonanie do-
datkowych wymian lub napraw, to mogą być wykonane tylko za
zgodą użytkownika.
Jeżeli samochód używany jest często do holowania przyczepy, na-
leży zmniejszyć okres pomiędzy przeglądami okresowymi i innymi.
