Alfa Romeo Giulietta 2010 Instrukcja obsługi (in Polish)

180
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

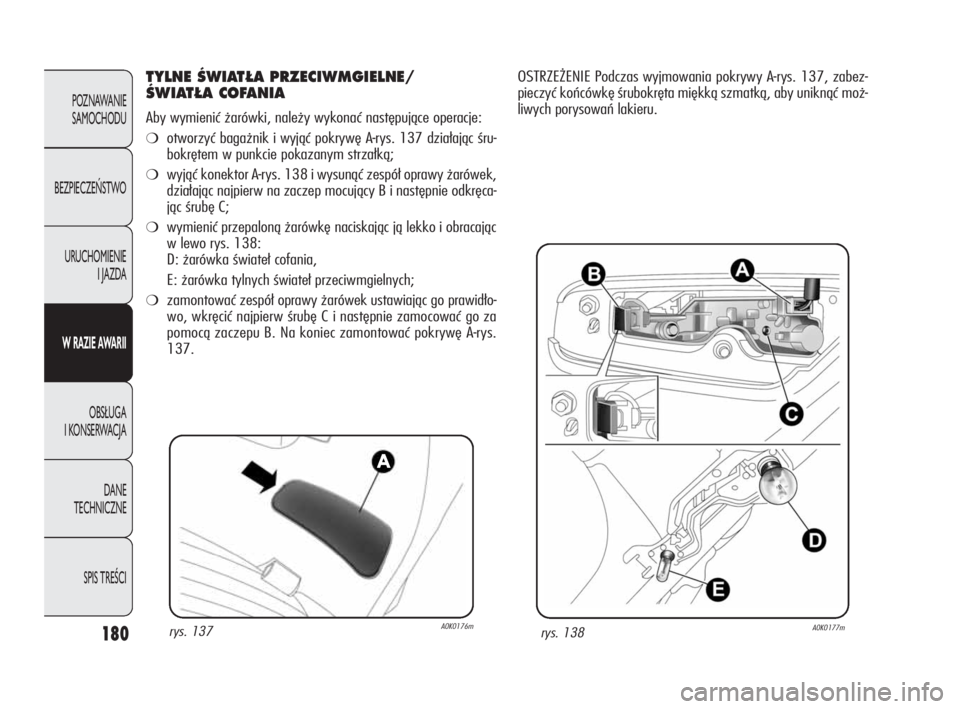

TYLNE ÂWIAT¸A PRZECIWMGIELNE/
ÂWIAT¸A COFANIA
Aby wymienić żarówki, należy wykonać następujące operacje:
❍otworzyć bagażnik i wyjąć pokrywę A-rys. 137 działając śru-
bokrętem w punkcie pokazanym strzałką;
❍wyjąć konektor A-rys. 138 i wysunąć zespół oprawy żarówek,
działając najpierw na zaczep mocujący B i następnie odkręca-
jąc śrubę C;
❍wymienić przepaloną żarówkę naciskając ją lekko i obracając
w lewo rys. 138:
D: żarówka świateł cofania,
E: żarówka tylnych świateł przeciwmgielnych;
❍zamontować zespół oprawy żarówek ustawiając go prawidło-
wo, wkręcić najpierw śrubę C i następnie zamocować go za
pomocą zaczepu B. Na koniec zamontować pokrywę A-rys.
137.
rys. 137A0K0176mrys. 138A0K0177m
OSTRZEŻENIE Podczas wyjmowania pokrywy A-rys. 137, zabez-
pieczyć końcówkę śrubokręta miękką szmatką, aby uniknąć moż-
liwych porysowań lakieru.
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 180

181
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

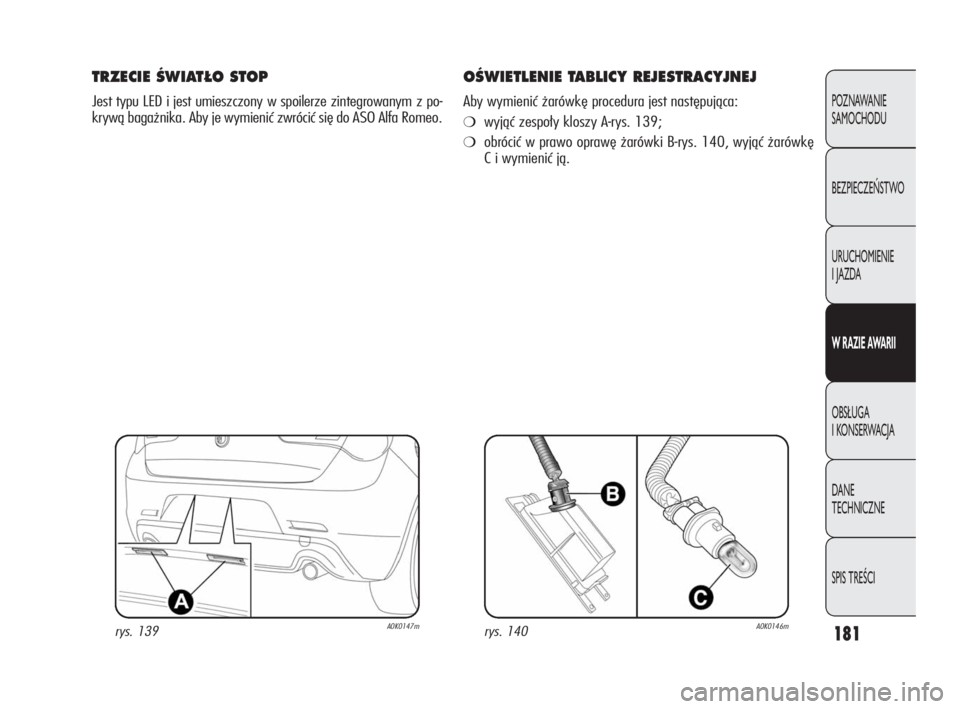

TRZECIE ÂWIAT¸O STOP
Jest typu LED i jest umieszczony w spoilerze zintegrowanym z po-
krywą bagażnika. Aby je wymienić zwrócić się do ASO Alfa Romeo.
OÂWIETLENIE TABLICY REJESTRACYJNEJ
Aby wymienić żarówkę procedura jest następująca:
❍wyjąć zespoły kloszy A-rys. 139;
❍obrócić w prawo oprawę żarówki B-rys. 140, wyjąć żarówkę
C i wymienić ją.
rys. 139A0K0147mrys. 140A0K0146m
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 181

182
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

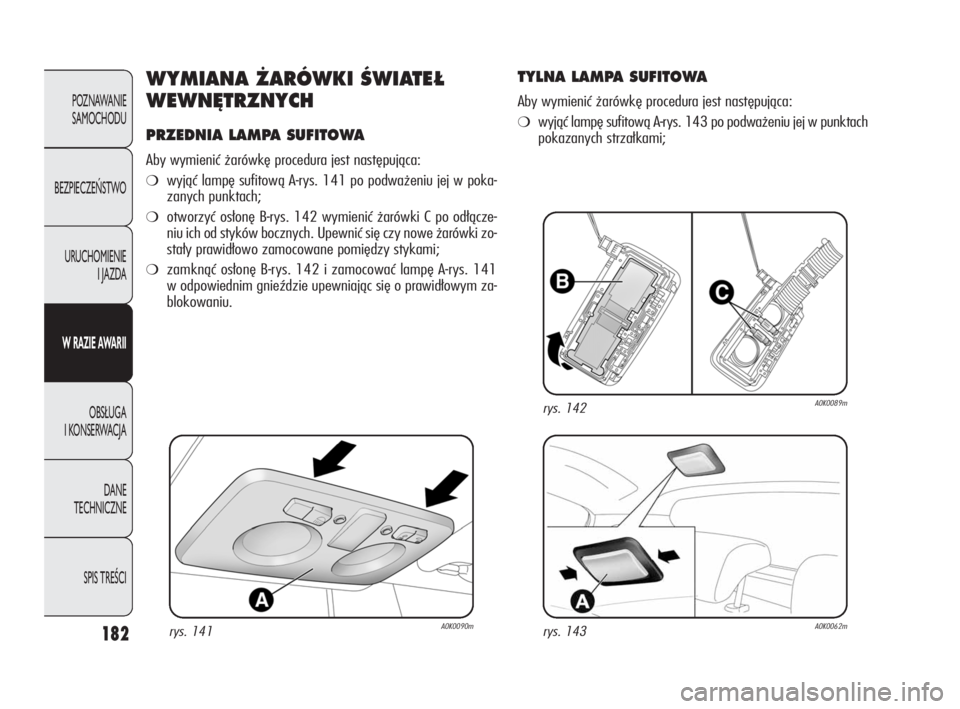

WYMIANA ˚ARÓWKI ÂWIATE¸
WEWN¢TRZNYCH
PRZEDNIA LAMPA SUFITOWA
Aby wymienić żarówkę procedura jest następująca:
❍wyjąć lampę sufitową A-rys. 141 po podważeniu jej w poka-
zanych punktach;
❍otworzyć osłonę B-rys. 142 wymienić żarówki C po odłącze-
niu ich od styków bocznych. Upewnić się czy nowe żarówki zo-
stały prawidłowo zamocowane pomiędzy stykami;
❍zamknąć osłonę B-rys. 142 i zamocować lampę A-rys. 141
w odpowiednim gnieździe upewniając się o prawidłowym za-
blokowaniu.
rys. 141A0K0090m
rys. 142A0K0089m
rys. 143A0K0062m
TYLNA LAMPA SUFITOWA
Aby wymienić żarówkę procedura jest następująca:
❍wyjąć lampę sufitową A-rys. 143 po podważeniu jej w punktach
pokazanych strzałkami;
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 182

183
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

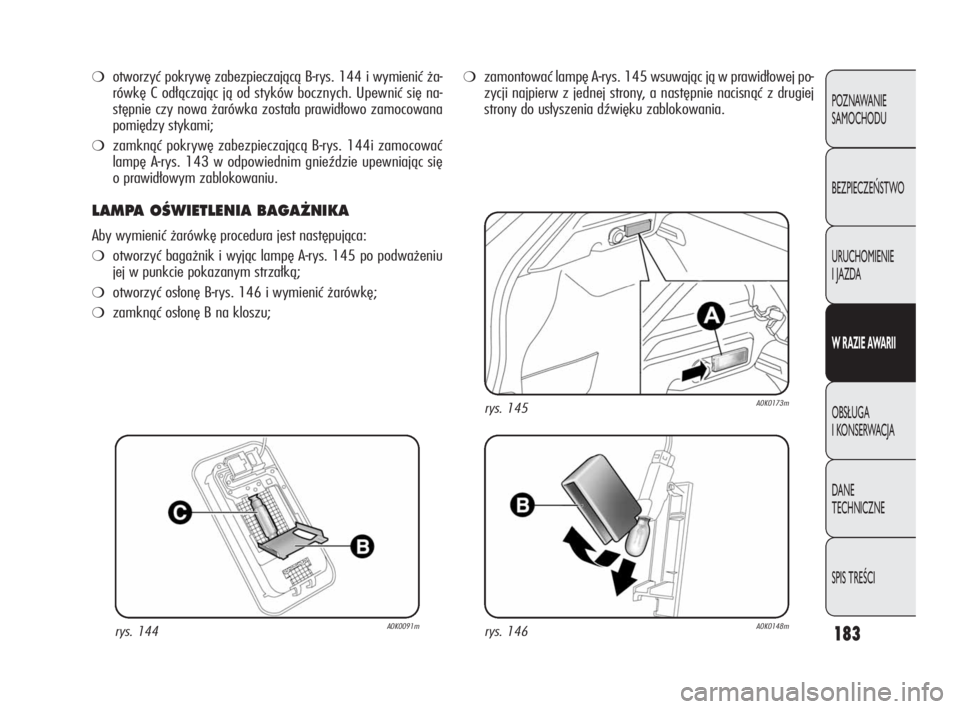

❍otworzyć pokrywę zabezpieczającą B-rys. 144 i wymienić ża-
rówkę C odłączając ją od styków bocznych. Upewnić się na-
stępnie czy nowa żarówka została prawidłowo zamocowana
pomiędzy stykami;
❍zamknąć pokrywę zabezpieczającą B-rys. 144i zamocować
lampę A-rys. 143 w odpowiednim gnieździe upewniając się
o prawidłowym zablokowaniu.
LAMPA OÂWIETLENIA BAGA˚NIKA
Aby wymienić żarówkę procedura jest następująca:
❍otworzyć bagażnik i wyjąc lampę A-rys. 145 po podważeniu
jej w punkcie pokazanym strzałką;
❍otworzyć osłonę B-rys. 146 i wymienić żarówkę;
❍zamknąć osłonę B na kloszu;
❍zamontować lampę A-rys. 145 wsuwając ją w prawidłowej po-
zycji najpierw z jednej strony, a następnie nacisnąć z drugiej
strony do usłyszenia dźwięku zablokowania.
rys. 146A0K0148m
rys. 145A0K0173m
rys. 144A0K0091m
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 183

184
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

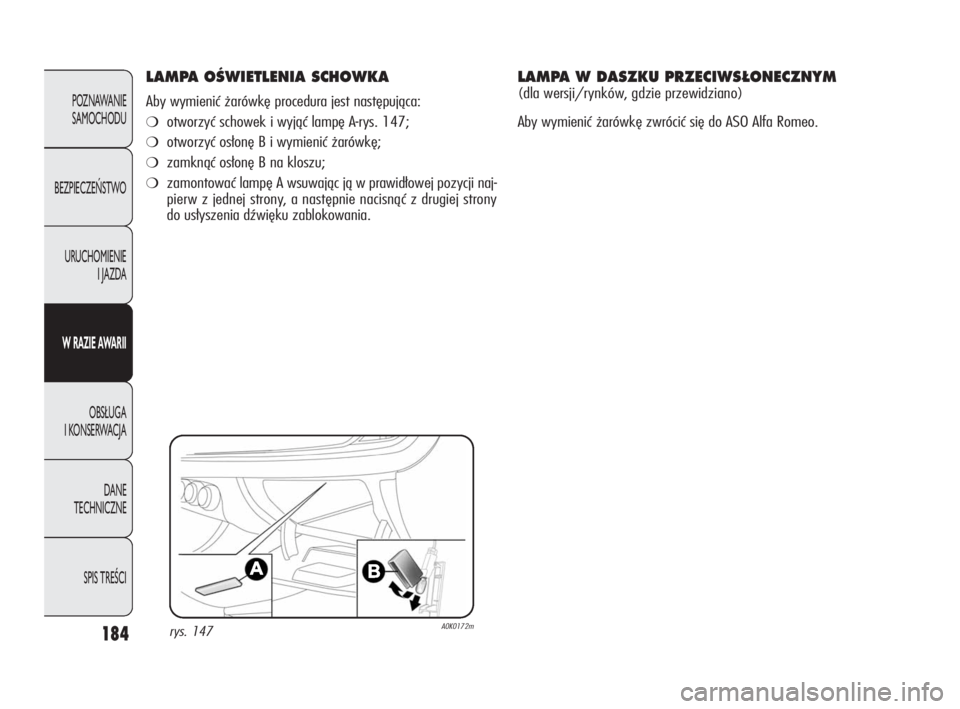

LAMPA OÂWIETLENIA SCHOWKA
Aby wymienić żarówkę procedura jest następująca:
❍otworzyć schowek i wyjąć lampę A-rys. 147;
❍otworzyć osłonę B i wymienić żarówkę;
❍zamknąć osłonę B na kloszu;
❍zamontować lampę A wsuwając ją w prawidłowej pozycji naj-
pierw z jednej strony, a następnie nacisnąć z drugiej strony
do usłyszenia dźwięku zablokowania.
rys. 147A0K0172m
LAMPA W DASZKU PRZECIWS¸ONECZNYM
(dla wersji/rynków, gdzie przewidziano)
Aby wymienić żarówkę zwrócić się do ASO Alfa Romeo.
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 184

185
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

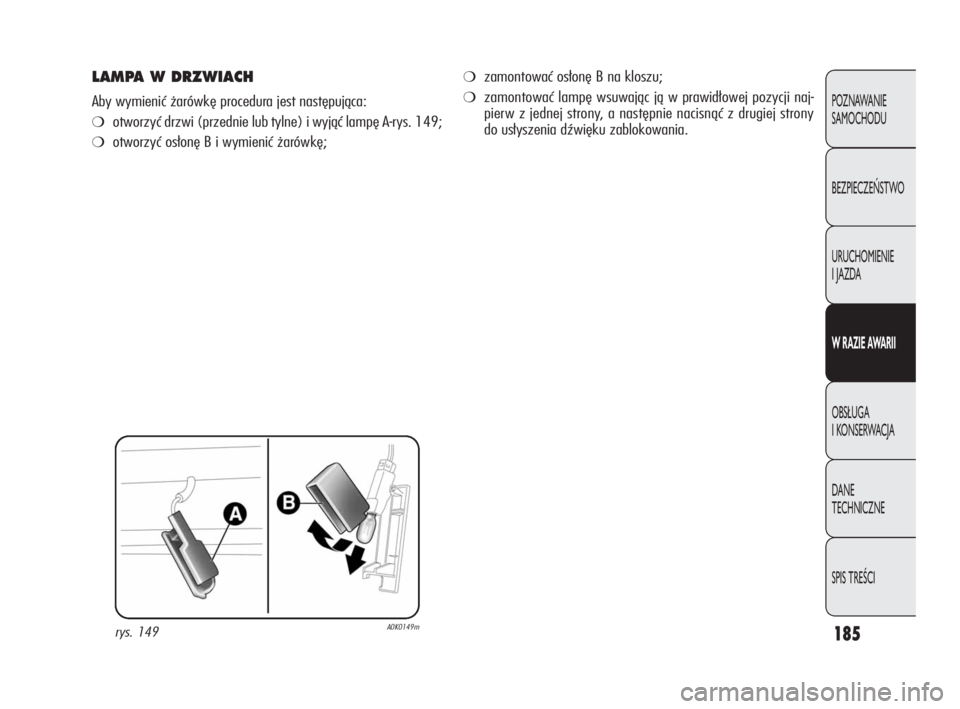

LAMPA W DRZWIACH
Aby wymienić żarówkę procedura jest następująca:
❍otworzyć drzwi (przednie lub tylne) i wyjąć lampę A-rys. 149;
❍otworzyć osłonę B i wymienić żarówkę;
rys. 149A0K0149m
❍zamontować osłonę B na kloszu;
❍zamontować lampę wsuwając ją w prawidłowej pozycji naj-
pierw z jednej strony, a następnie nacisnąć z drugiej strony
do usłyszenia dźwięku zablokowania.
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 185

186
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

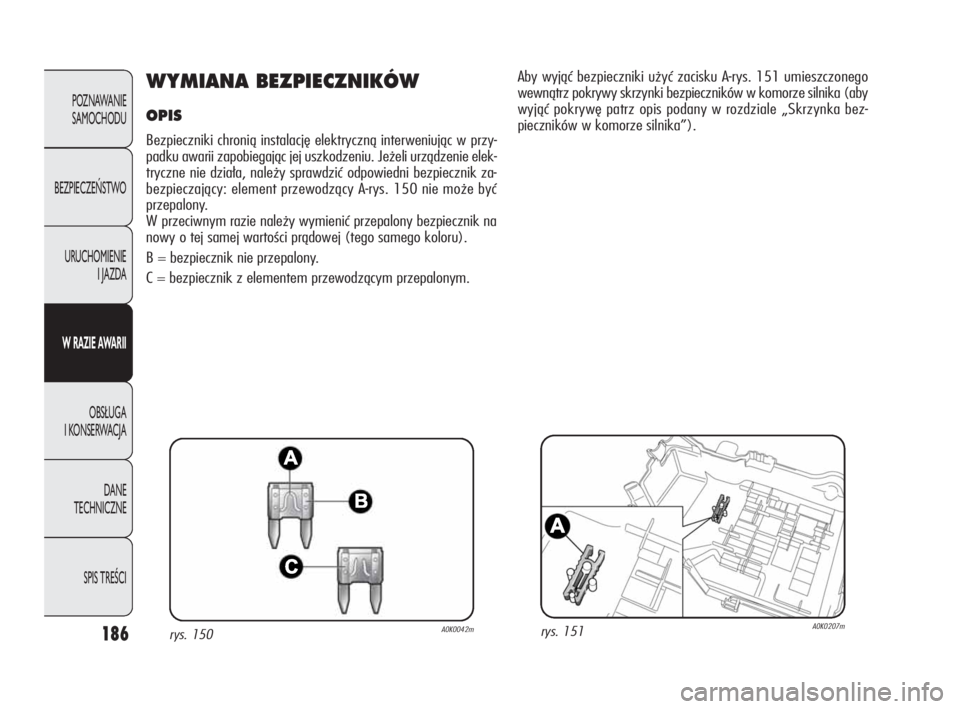

WYMIANA BEZPIECZNIKÓW
OPIS
Bezpieczniki chronią instalację elektryczną interweniując w przy-
padku awarii zapobiegając jej uszkodzeniu. Jeżeli urządzenie elek-
tryczne nie działa, należy sprawdzić odpowiedni bezpiecznik za-
bezpieczający: element przewodzący A-rys. 150 nie może być
przepalony.
W przeciwnym razie należy wymienić przepalony bezpiecznik na
nowy o tej samej wartości prądowej (tego samego koloru).
B = bezpiecznik nie przepalony.
C = bezpiecznik z elementem przewodzącym przepalonym.
rys. 150A0K0042mrys. 151A0K0207m
Aby wyjąć bezpieczniki użyć zacisku A-rys. 151 umieszczonego
wewnątrz pokrywy skrzynki bezpieczników w komorze silnika (aby
wyjąć pokrywę patrz opis podany w rozdziale „Skrzynka bez-
pieczników w komorze silnika”).
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 186

187
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

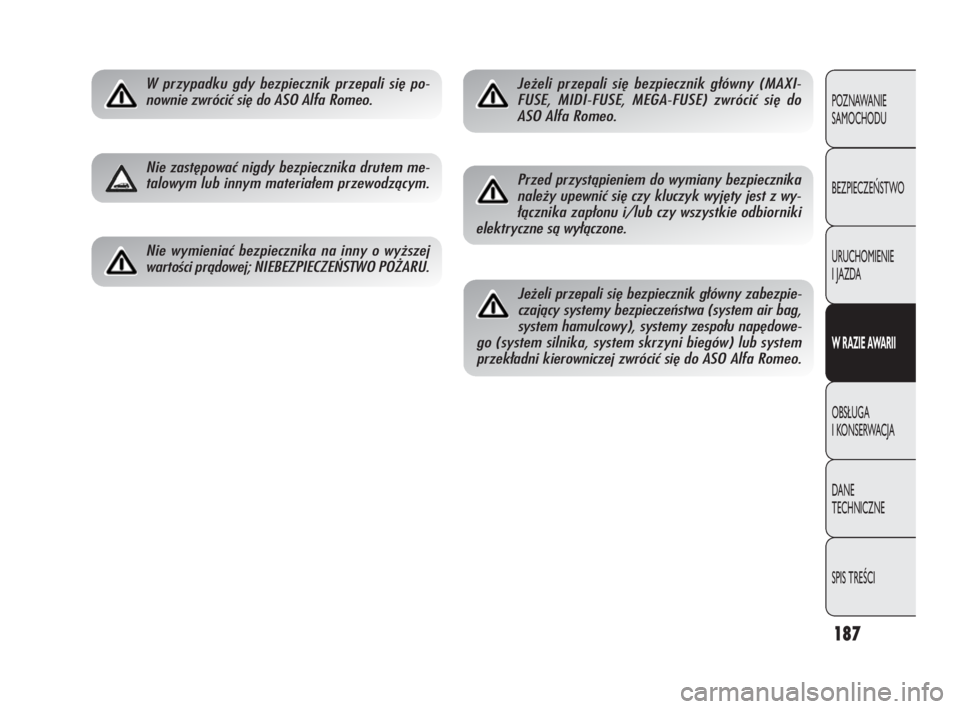

W przypadku gdy bezpiecznik przepali się po-
nownie zwrócić się do ASO Alfa Romeo.
Nie zastępować nigdy bezpiecznika drutem me-
talowym lub innym materiałem przewodzącym.
Nie wymieniać bezpiecznika na inny o wyższej
wartości prądowej; NIEBEZPIECZEŃSTWO POŻARU.
Jeżeli przepali się bezpiecznik główny (MAXI-
FUSE, MIDI-FUSE, MEGA-FUSE) zwrócić się do
ASO Alfa Romeo.
Przed przystąpieniem do wymiany bezpiecznika
należy upewnić się czy kluczyk wyjęty jest z wy-
łącznika zapłonu i/lub czy wszystkie odbiorniki
elektryczne są wyłączone.
Jeżeli przepali się bezpiecznik główny zabezpie-
czający systemy bezpieczeństwa (system air bag,
system hamulcowy), systemy zespołu napędowe-
go (system silnika, system skrzyni biegów) lub system
przekładni kierowniczej zwrócić się do ASO Alfa Romeo.
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 187

188
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
W razie potrzeby umycia komory silnika
należy uważać, aby nie kierować bezpo-
średnio strumienia wody na skrzynkę bez-
pieczników i w pobliże silniczków wycieraczek
szyb przednich.

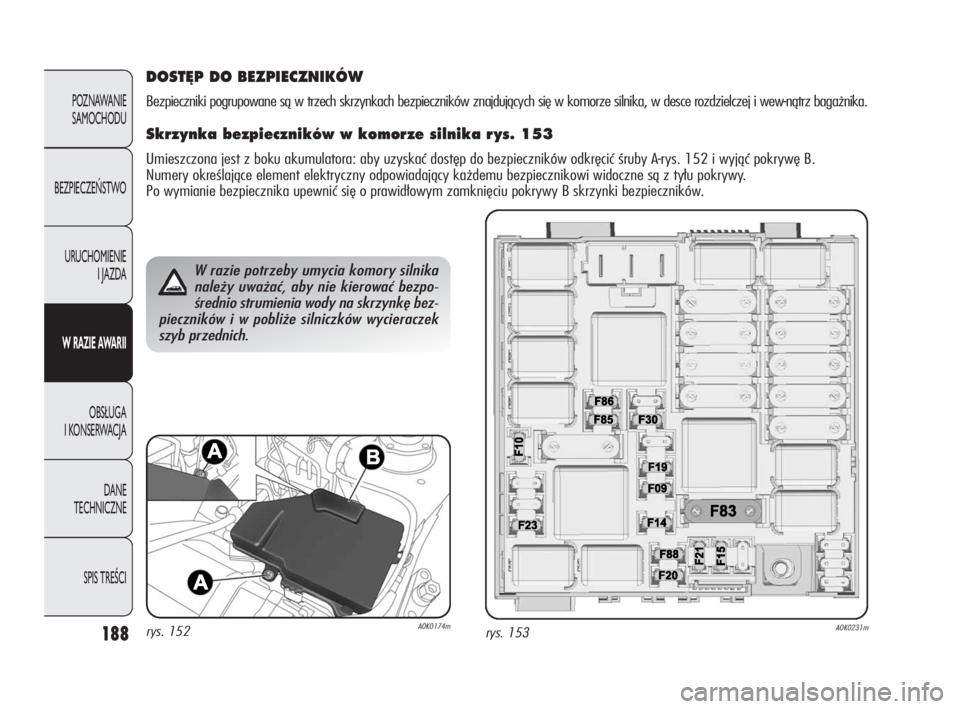

DOST¢P DO BEZPIECZNIKÓW
Bezpieczniki pogrupowane są w trzech skrzynkach bezpieczników znajdujących się w komorze silnika, w desce rozdzielczej i wew-nątrz bagażnika.
Skrzynka bezpieczników w komorze silnika r ys. 153
Umieszczona jest z boku akumulatora: aby uzyskać dostęp do bezpieczników odkręcić śruby A-rys. 152 i wyjąć pokrywę B.
Numery określające element elektryczny odpowiadający każdemu bezpiecznikowi widoczne są z tyłu pokrywy.
Po wymianie bezpiecznika upewnić się o prawidłowym zamknięciu pokrywy B skrzynki bezpieczników.
rys. 152A0K0174mrys. 153A0K0231m
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 188

189
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

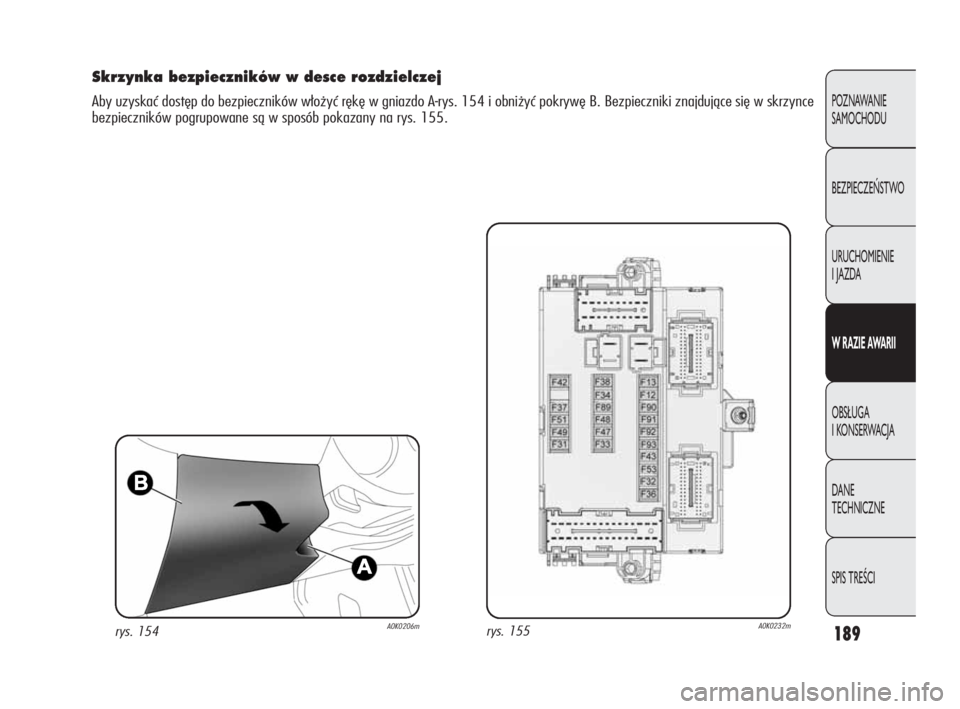

Skrzynka bezpieczników w desce rozdzielczej
Aby uzyskać dostęp do bezpieczników włożyć rękę w gniazdo A-rys. 154 i obniżyć pokrywę B. Bezpieczniki znajdujące się w skrzynce
bezpieczników pogrupowane są w sposób pokazany na rys. 155.
rys. 154A0K0206mrys. 155A0K0232m
