Alfa Romeo Giulietta 2010 Instrukcja obsługi (in Polish)

200
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

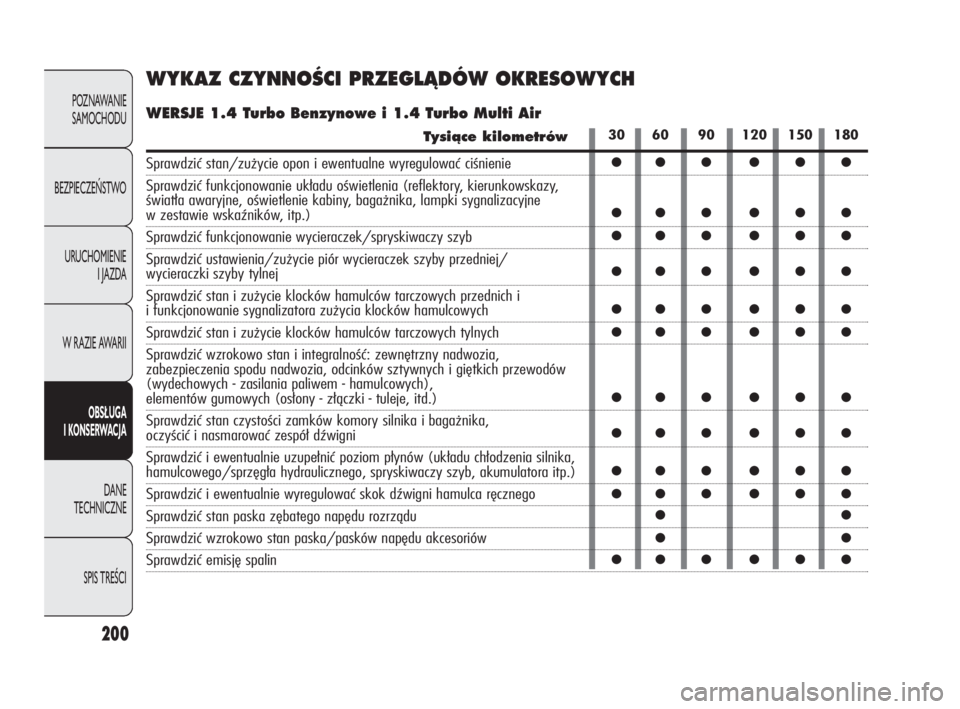

WYKAZ CZYNNOÂCI PRZEGLÑDÓW OKRESOWYCH
WERSJE 1.4 Turbo Benzynowe i 1.4 Turbo Multi Air
Tysiàce kilometrów
Sprawdzić stan/zużycie opon i ewentualne wyregulować ciśnienie
Sprawdzić funkcjonowanie układu oświetlenia (reflektory, kierunkowskazy,
światła awaryjne, oświetlenie kabiny, bagażnika, lampki sygnalizacyjne
w zestawie wskaźników, itp.)
Sprawdzić funkcjonowanie wycieraczek/spryskiwaczy szyb
Sprawdzić ustawienia/zużycie piór wycieraczek szyby przedniej/
wycieraczki szyby tylnej
Sprawdzić stan i zużycie klocków hamulców tarczowych przednich i
i funkcjonowanie sygnalizatora zużycia klocków hamulcowych
Sprawdzić stan i zużycie klocków hamulców tarczowych tylnych
Sprawdzić wzrokowo stan i integralność: zewnętrzny nadwozia,
zabezpieczenia spodu nadwozia, odcinków sztywnych i giętkich przewodów
(wydechowych - zasilania paliwem - hamulcowych),
elementów gumowych (osłony - złączki - tuleje, itd.)
Sprawdzić stan czystości zamków komory silnika i bagażnika,
oczyścić i nasmarować zespół dźwigni
Sprawdzić i ewentualnie uzupełnić poziom płynów (układu chłodzenia silnika,
hamulcowego/sprzęgła hydraulicznego, spryskiwaczy szyb, akumulatora itp.)
Sprawdzić i ewentualnie wyregulować skok dźwigni hamulca ręcznego
Sprawdzić stan paska zębatego napędu rozrządu
Sprawdzić wzrokowo stan paska/pasków napędu akcesoriów
Sprawdzić emisję spalin
30 60 90 120 150 180
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●
●●
●●● ●●●
199-224 Alfa Giulietta PL 4ed 3-05-2010 15:45 Pagina 200

201
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
2 W przypadku używania samochodu przeważnie w mieście lub przy przebiegu rocznym w kilometrach poniżej
10.000 km konieczna jest wymiana oleju silnikowego i filtra co 12 miesięcy.
1 W wersjach 1.4 Turbo benzynowych i 1.4 Turbo Multi Air, aby zagwarantować prawidłowe funkcjonowanie i uniknąć
szeregu uszkodzeń silnika należy przede wszystkim:
–używać wyłącznie świec zapłonowych specyficznych certyfikowanych dla tych silników, tego samego typu i tej samej
marki (patrz opis podany w części „Silnik” w rozdziale „Dane techniczne”);
–przestrzegać rygorystycznie terminów wymiany świec przewidzianych w Wykazie czynności przeglądów okresowych;
–w celu wymiany świec zapłonowych zalecamy zwrócić się do ASO Alfa Romeo.

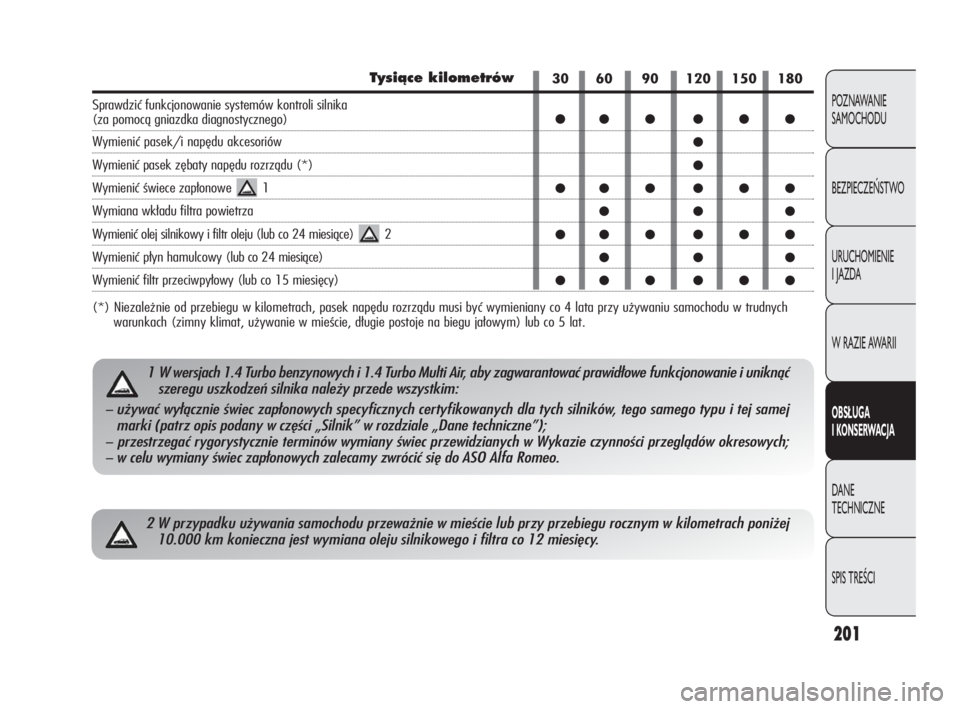

Tysiàce kilometrów
Sprawdzić funkcjonowanie systemów kontroli silnika (za pomocą gniazdka diagnostycznego)
Wymienić pasek/i napędu akcesoriów
Wymienić pasek zębaty napędu rozrządu (*)
Wymienić świece zapłonowe 1
Wymiana wkładu filtra powietrza
Wymienić olej silnikowy i filtr oleju (lub co 24 miesiące) 2
Wymienić płyn hamulcowy (lub co 24 miesiące)
Wymienić filtr przeciwpyłowy (lub co 15 miesięcy)
(*) Niezależnie od przebiegu w kilometrach, pasek napędu rozrządu musi być wymieniany co 4 lata przy używaniu samochodu w trudnych
warunkach (zimny klimat, używanie w mieście, długie postoje na biegu jałowym) lub co 5 lat.
30 60 90 120 150 180
●●● ●●●
●
●
●●● ●●●
●●●
●●● ●●●
●●●
●●● ●●●
199-224 Alfa Giulietta PL 4ed 3-05-2010 15:45 Pagina 201

202
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

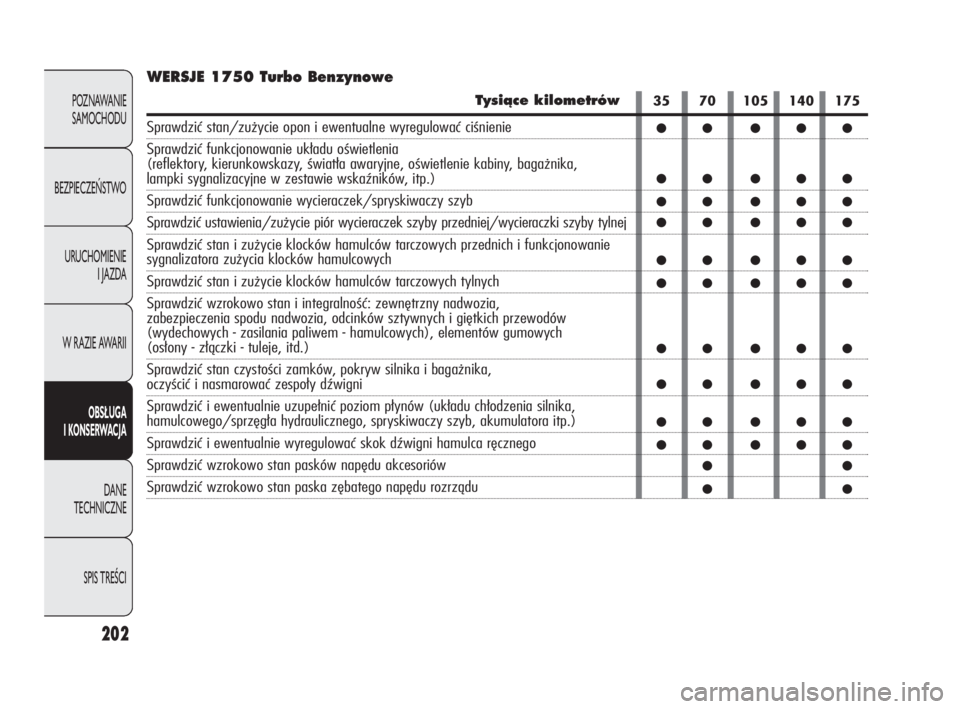

WERSJE 1750 Turbo Benzynowe
Tysiàce kilometrów
Sprawdzić stan/zużycie opon i ewentualne wyregulować ciśnienie
Sprawdzić funkcjonowanie układu oświetlenia
(reflektory, kierunkowskazy, światła awaryjne, oświetlenie kabiny, bagażnika,
lampki sygnalizacyjne w zestawie wskaźników, itp.)
Sprawdzić funkcjonowanie wycieraczek/spryskiwaczy szyb
Sprawdzić ustawienia/zużycie piór wycieraczek szyby przedniej/wycieraczki szyby tylnej
Sprawdzić stan i zużycie klocków hamulców tarczowych przednich i funkcjonowanie
sygnalizatora zużycia klocków hamulcowych
Sprawdzić stan i zużycie klocków hamulców tarczowych tylnych
Sprawdzić wzrokowo stan i integralność: zewnętrzny nadwozia,
zabezpieczenia spodu nadwozia, odcinków sztywnych i giętkich przewodów
(wydechowych - zasilania paliwem - hamulcowych), elementów gumowych
(osłony - złączki - tuleje, itd.)
Sprawdzić stan czystości zamków, pokryw silnika i bagażnika,
oczyścić i nasmarować zespoły dźwigni
Sprawdzić i ewentualnie uzupełnić poziom płynów (układu chłodzenia silnika,
hamulcowego/sprzęgła hydraulicznego, spryskiwaczy szyb, akumulatora itp.)
Sprawdzić i ewentualnie wyregulować skok dźwigni hamulca ręcznego
Sprawdzić wzrokowo stan pasków napędu akcesoriów
Sprawdzić wzrokowo stan paska zębatego napędu rozrządu
35 70 105 140 175
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●●
●●
199-224 Alfa Giulietta PL 4ed 3-05-2010 15:45 Pagina 202

203
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
(*) Niezależnie od przebiegu w kilometrach pasek napędu rozrządu musi być wymieniany co 4 lata przy używaniu samochodu w trudnych warun-
kach (zimny klimat, używanie w mieście, długie postoje na biegu jałowym) lub co 5 lat.
(**) Olej silnikowy i filtr powinny być wymieniane po zapaleniu się lampki sygnalizacyjnej w zestawie wskaźników (patrz „Lampki sygnalizacyjne
w zestawie wskaźników” w rozdziale „Poznawanie samochodu”) lub przynajmniej, co 12 miesięcy.

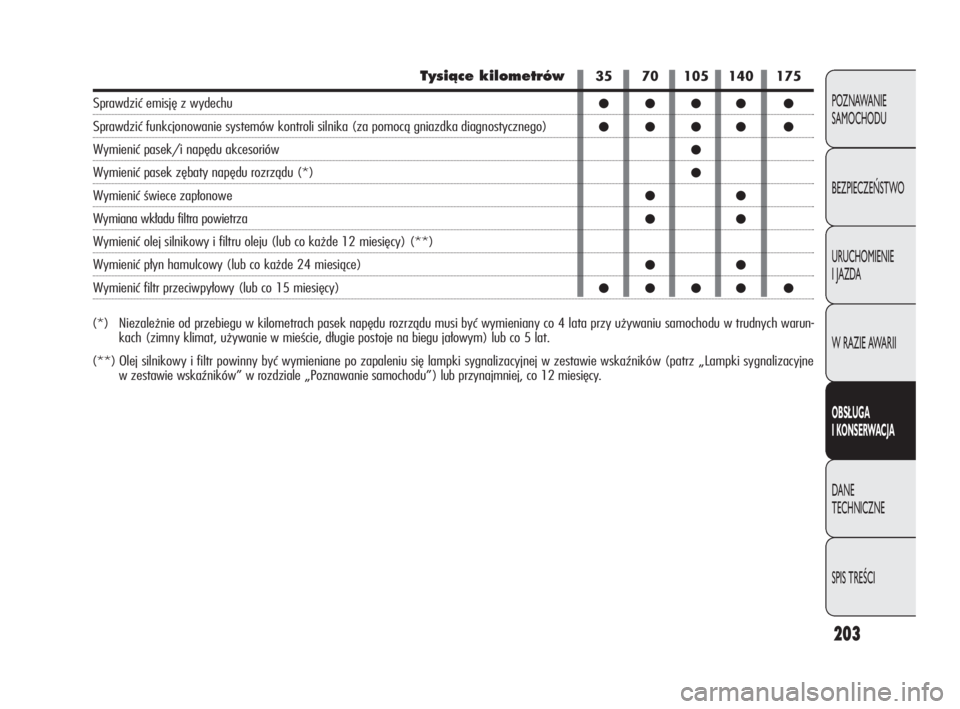

Tysiàce kilometrów
Sprawdzić emisję z wydechu
Sprawdzić funkcjonowanie systemów kontroli silnika (za pomocą gniazdka diagnostycznego)
Wymienić pasek/i napędu akcesoriów
Wymienić pasek zębaty napędu rozrządu (*)
Wymienić świece zapłonowe
Wymiana wkładu filtra powietrza
Wymienić olej silnikowy i filtru oleju (lub co każde 12 miesięcy) (**)
Wymienić płyn hamulcowy (lub co każde 24 miesiące)
Wymienić filtr przeciwpyłowy (lub co 15 miesięcy)35 70 105 140 175
●●●● ●
●●●● ●
●
●
●●
●●
●●
●●●● ●
199-224 Alfa Giulietta PL 4ed 3-05-2010 15:45 Pagina 203

204
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
Tysiàce kilometrów
Sprawdzić stan/zużycie opon i ewentualne wyregulować ciśnienie
Sprawdzić funkcjonowanie układu oświetlenia (reflektory, kierunkowskazy, światła awaryjne,
oświetlenie kabiny, bagażnika, lampki sygnalizacyjne w zestawie wskaźników, itp.)
Sprawdzić funkcjonowanie wycieraczek/spryskiwaczy szyb
Sprawdzić ustawienia/zużycie piór wycieraczek szyby przedniej/wycieraczki szyby tylnej
Sprawdzić stan i zużycie klocków hamulców tarczowych przednich
i funkcjonowanie sygnalizatora zużycia klocków hamulcowych
Sprawdzić stan i zużycie klocków hamulców tarczowych tylnych
Sprawdzić wzrokowo stan i integralność: zewnętrzny nadwozia,
zabezpieczenia spodu nadwozia, odcinków sztywnych i giętkich przewodów
(wydechowych - zasilania paliwem - hamulcowych), elementów gumowych
(osłony - złączki - tuleje, itd.)
Sprawdzić stan czystości zamków komory silnika i bagażnika,
oczyścić i nasmarować zespół dźwigni
Sprawdzić i ewentualnie uzupełnić poziom płynów (układu chłodzenia silnika,
hamulcowego/sprzęgła hydraulicznego, spryskiwaczy szyb, akumulatora itp.)
Sprawdzić i ewentualnie wyregulować skok dźwigni hamulca ręcznego
Sprawdzić emisję/dymienie spalin
Sprawdzić wzrokowo stan pasków napędu akcesoriów
Sprawdzić funkcjonowanie systemów kontroli silnika (za pomocą gniazdka diagnostycznego)35 70 105 140 175
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●●
●● ●● ●
WERSJE Diesel
199-224 Alfa Giulietta PL 4ed 3-05-2010 15:45 Pagina 204

205
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
35 70 105 140 175
●
●
●●
●●
●●
●● ● ● ●

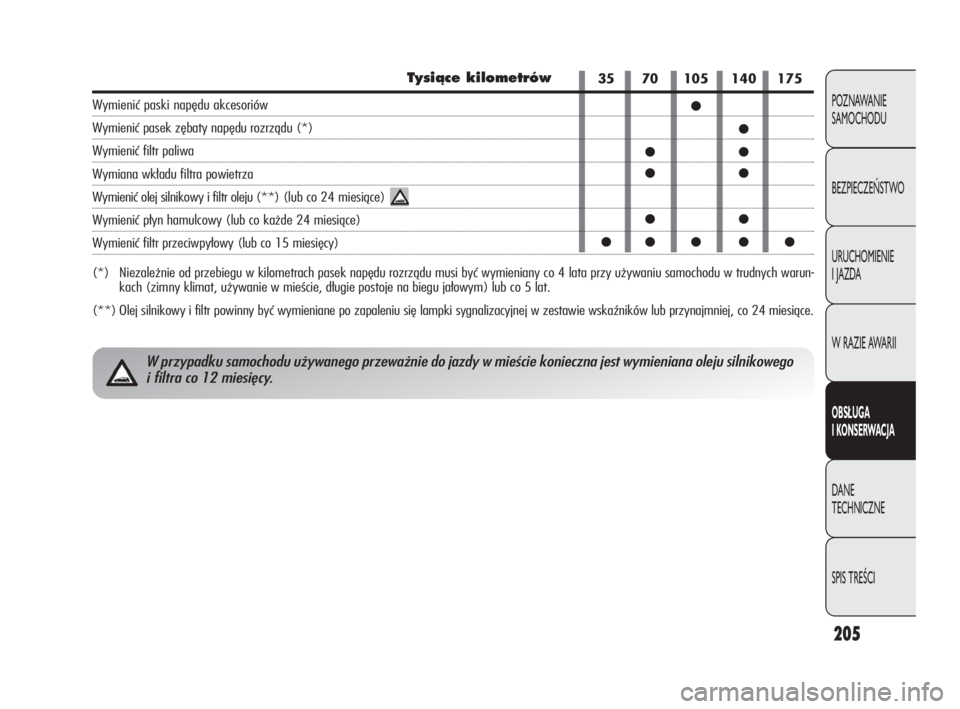

Tysiàce kilometrów
Wymienić paski napędu akcesoriów
Wymienić pasek zębaty napędu rozrządu (*)
Wymienić filtr paliwa
Wymiana wkładu filtra powietrza
Wymienić olej silnikowy i filtr oleju (**) (lub co 24 miesiące)
Wymienić płyn hamulcowy (lub co każde 24 miesiące)
Wymienić filtr przeciwpyłowy (lub co 15 miesięcy)
(*) Niezależnie od przebiegu w kilometrach pasek napędu rozrządu musi być wymieniany co 4 lata przy używaniu samochodu w trudnych warun-
kach (zimny klimat, używanie w mieście, długie postoje na biegu jałowym) lub co 5 lat.
(**) Olej silnikowy i filtr powinny być wymieniane po zapaleniu się lampki sygnalizacyjnej w zestawie wskaźników lub przynajmniej, co 24 miesiące.
W przypadku samochodu używanego przeważnie do jazdy w mieście konieczna jest wymieniana oleju silnikowego
i filtra co 12 miesięcy.
199-224 Alfa Giulietta PL 4ed 3-05-2010 15:45 Pagina 205

206
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
KONTROLE OKRESOWE
Co 1 000 km lub przed długą podróżą sprawdzić i ewentualnie uzu-
pełnić:
❍poziom płynu w układzie chłodzenia silnika, hamulcowego
i spryskiwaczy szyb;
❍ciśnienie i stan opon;
❍funkcjonowanie świateł (reflektorów, kierunkowskazów, awa-
ryjnych, itp.);
❍funkcjonowanie wycieraczek/spryskiwaczy szyb i ustawienie/
zużycie piór wycieraczki szyby przedniej/tylnej;
Co 3 000 km sprawdzać i ewentualnie uzupełnić: poziom oleju sil-
nikowego.
Zaleca się użycie produktów PETRONAS LUBRICANTS, stworzonych
głównie dla samochodów Alfa Romeo (patrz tabela „Pojemno-
ści” w rozdziale „Dane techniczne”).
U˚YWANIE SAMOCHODU
W TRUDNYCH WARUNKACH
Jeżeli używa się samochód w jednym z następujących warunków:
❍holowanie przyczepy lub przyczepy kempingowej;
❍drogi zakurzone;
❍krótkie i częste przejazdy (mniej niż 7 –8 km) przy tempe-
raturze zewnętrznej poniżej zera;
❍silnik często używany na biegu jałowym lub jazda na długich
dystansach z niskimi prędkościami lub w przypadku dłuższe-
go postoju;
❍jazda w mieście;
konieczne jest wykonanie poniższych kontroli częściej niż poda-
no to w Wykazie czynności przeglądów okresowych:
❍sprawdzić stan i zużycie klocków hamulców tarczowych przed-
nich;
❍sprawdzić stan czystości zamków pokrywy silnika i bagażnika,
oczyścić i nasmarować dźwignie;
❍sprawdzić wzrokowo stan: silnika, skrzyni biegów, układu prze-
noszenia napędu, odcinków sztywnych i giętkich przewodów
(wydechowych
–zasilania paliwem –hamulcowych), ele-
mentów gumowych (osłony
–złączki –tuleje –itd);
❍sprawdzić stan naładowania i poziom elektrolitu w akumula-
torze;
❍sprawdzić wizualnie stan pasków napędów pomocniczych;
❍sprawdzić i ewentualnie wymienić olej silnikowy i filtr oleju;
❍sprawdzić i ewentualnie wymienić filtr przeciwpyłowy;
❍sprawdzić i ewentualnie wymienić filtr powietrza.
199-224 Alfa Giulietta PL 4ed 3-05-2010 15:45 Pagina 206

207
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

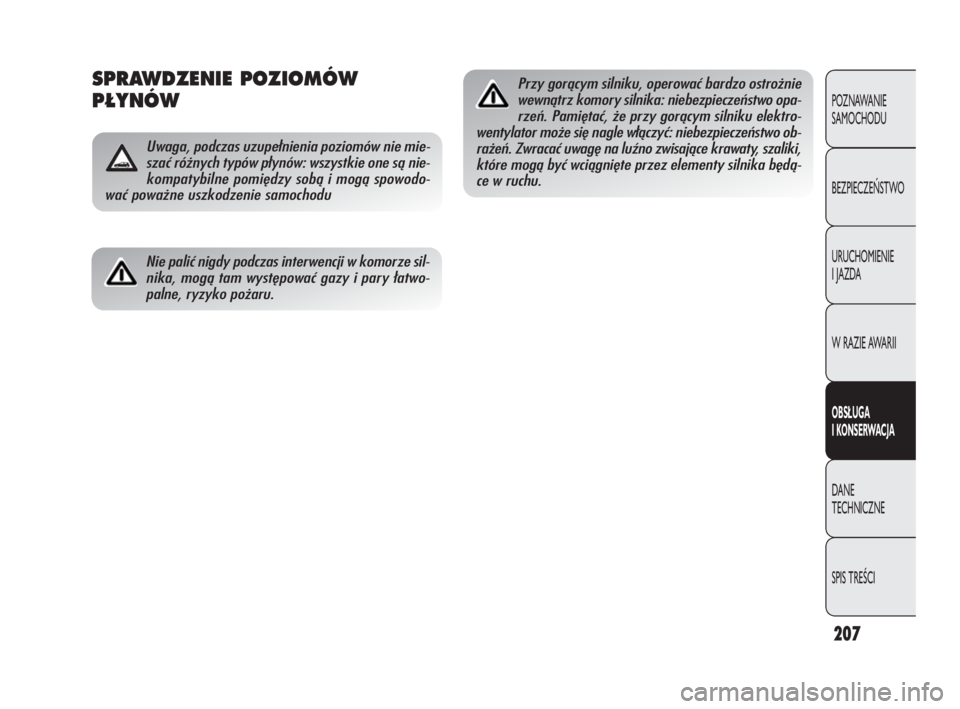

SPRAWDZENIE POZIOMÓW
P¸YNÓW
Uwaga, podczas uzupełnienia poziomów nie mie-
szać różnych typów płynów: wszystkie one są nie-
kompatybilne pomiędzy sobą i mogą spowodo-
wać poważne uszkodzenie samochodu
Nie palić nigdy podczas interwencji w komorze sil-
nika, mogą tam występować gazy i pary łatwo-
palne, ryzyko pożaru.
Przy gorącym silniku, operować bardzo ostrożnie
wewnątrz komory silnika: niebezpieczeństwo opa-
rzeń. Pamiętać, że przy gorącym silniku elektro-
wentylator może się nagle włączyć: niebezpieczeństwo ob-
rażeń. Zwracać uwagę na luźno zwisające krawaty, szaliki,
które mogą być wciągnięte przez elementy silnika będą-
ce w ruchu.
199-224 Alfa Giulietta PL 4ed 3-05-2010 15:45 Pagina 207

208
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

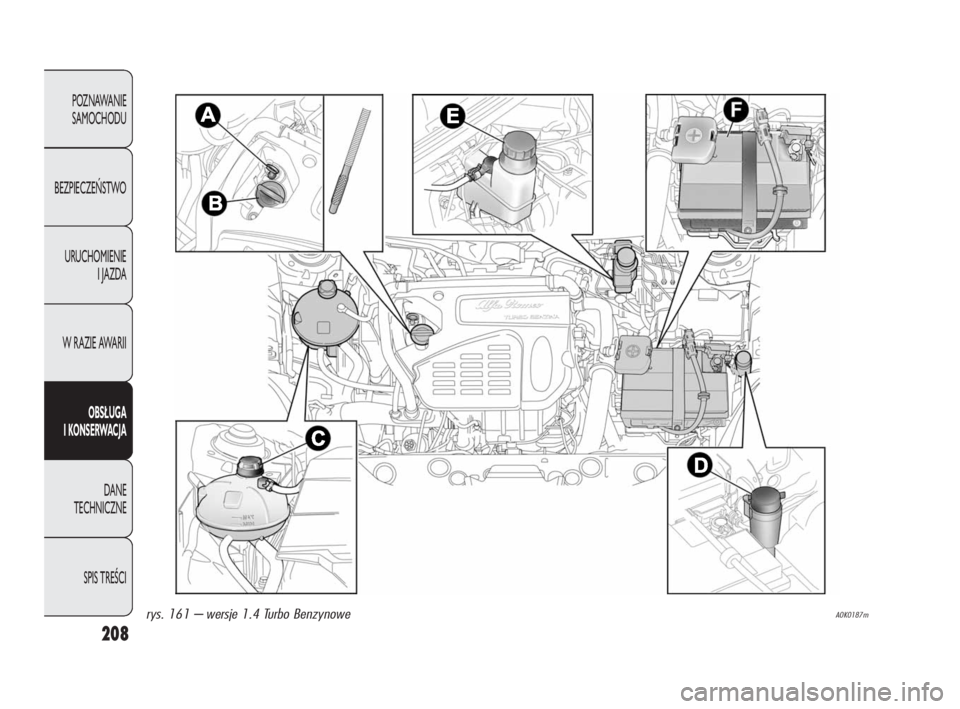

A0K0187mrys. 161 -–wersje 1.4 Turbo Benzynowe
199-224 Alfa Giulietta PL 4ed 3-05-2010 15:45 Pagina 208

209
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

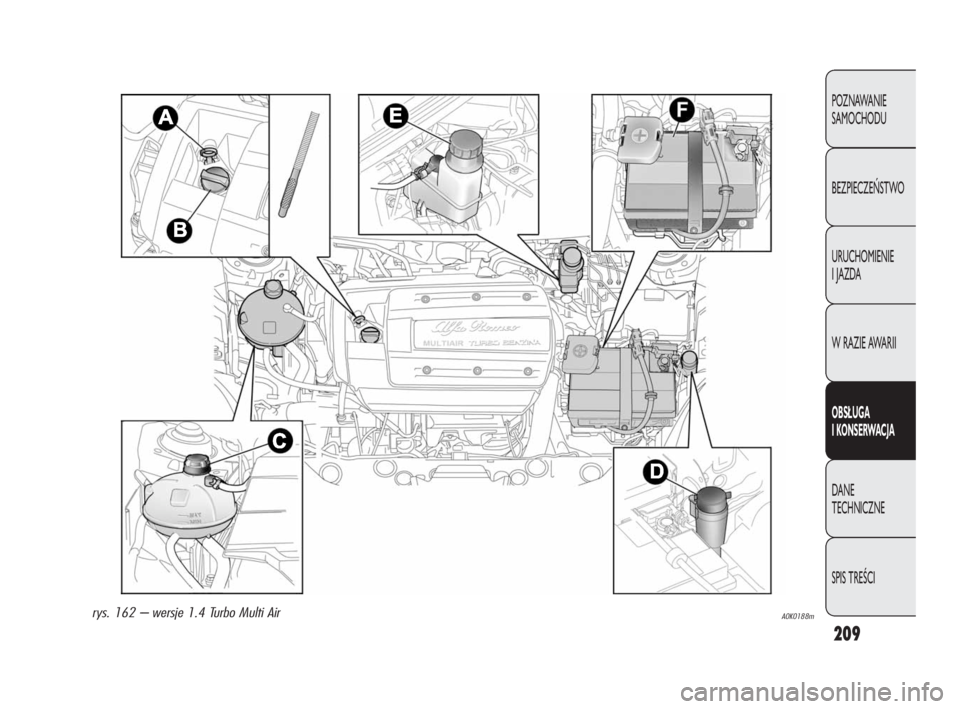

A0K0188mrys. 162 -–wersje 1.4 Turbo Multi Air
