Sześć biegów w przód plus bieg wsteczny zsynchronizowane
włączanie biegów w przód
Samoregulacyjne z pedałem bez skoku jałowego
Przedni

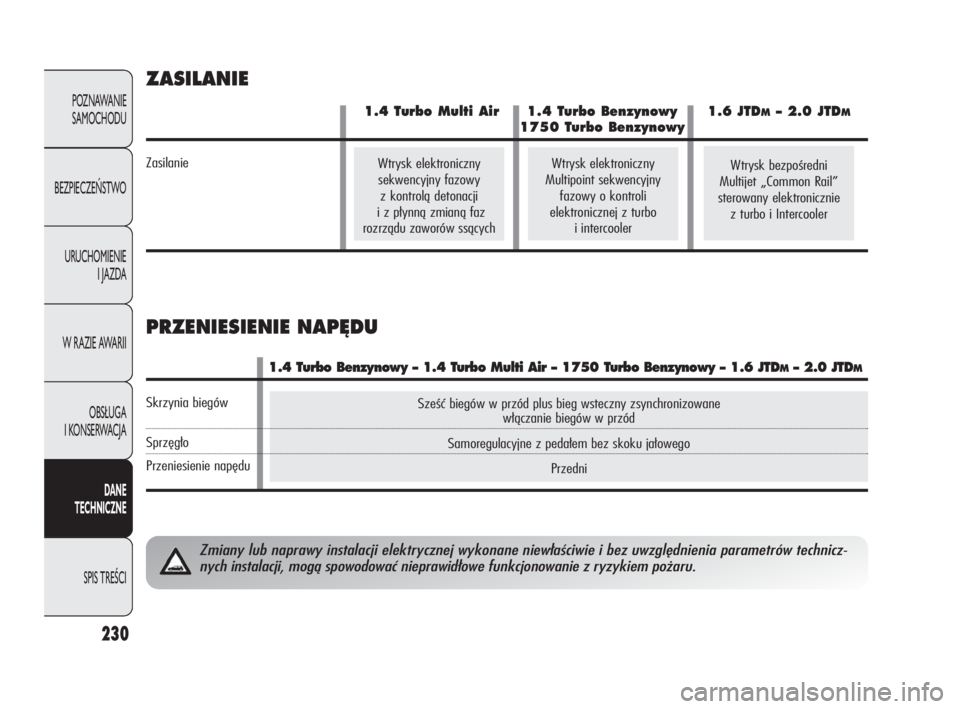

ZASILANIE
PRZENIESIENIE NAP¢DU
Zmiany lub naprawy instalacji elektrycznej wykonane niewłaściwie i bez uwzględnienia parametrów technicz-
nych instalacji, mogą spowodować nieprawidłowe funkcjonowanie z ryzykiem pożaru.
1.4 Turbo Multi Air 1.4 Turbo Benzynowy 1.6 JTDM– 2.0 JTDM
1750 Turbo Benzynowy
Zasilanie
1.4 Turbo Benzynowy – 1.4 Turbo Multi Air – 1750 Turbo Benzynowy – 1.6 JTDM– 2.0 JTDM
Skrzynia biegów
Sprzęgło
Przeniesienie napędu
Wtrysk elektroniczny
Multipoint sekwencyjny
fazowy o kontroli
elektronicznej z turbo
i intercoolerWtrysk elektroniczny
sekwencyjny fazowy
z kontrolą detonacji
i z płynną zmianą faz
rozrządu zaworów ssącychWtrysk bezpośredni
Multijet „Common Rail”
sterowany elektronicznie
z turbo i Intercooler
225-246 Alfa Giulietta PL 3ed 12-04-2010 15:03 Pagina 230

Tarczowe wentylowane
Tarczowe
Sterowany dźwignią ręczną, działający na hamulce kół tylnych
231
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
Zębnik i zębatka z elektromechanicznym wspomaganiem kierownicy (Konstrukcja Podwójnego Zębnika)
10,9
Niezależne typu Mc Pherson z drążkiem stabilizatora
System i konstrukcja multi-link
UK¸AD KIEROWNICZY

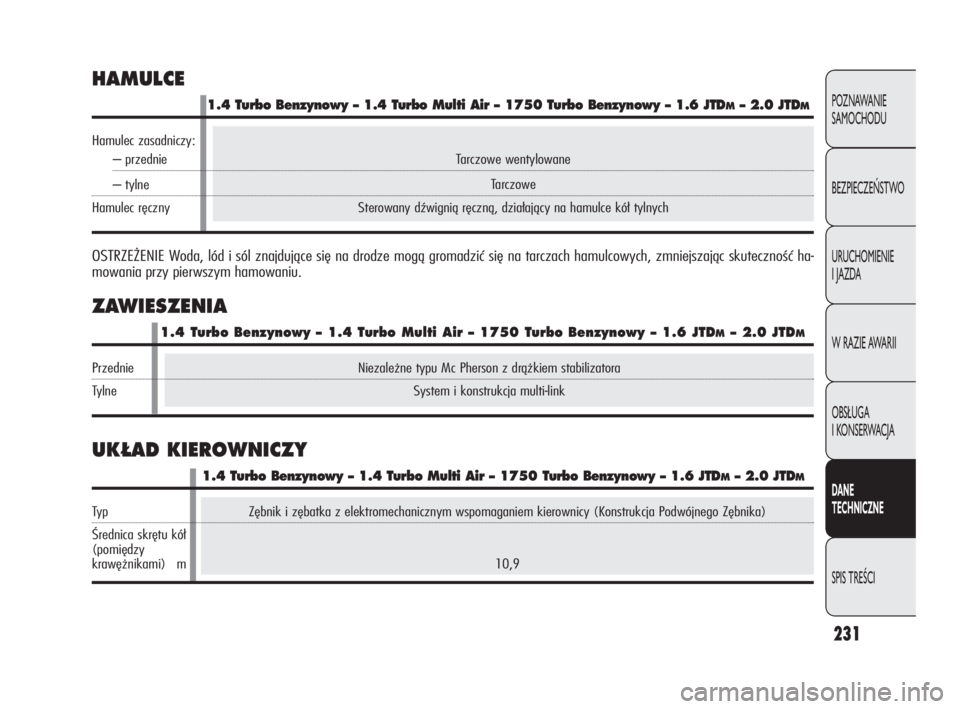

HAMULCE
OSTRZEŻENIE Woda, lód i sól znajdujące się na drodze mogą gromadzić się na tarczach hamulcowych, zmniejszając skuteczność ha-
mowania przy pierwszym hamowaniu.
ZAWIESZENIA
1.4 Turbo Benzynowy – 1.4 Turbo Multi Air – 1750 Turbo Benzynowy – 1.6 JTDM– 2.0 JTDM
Hamulec zasadniczy:
– przednie
– tylne
Hamulec ręczny
1.4 Turbo Benzynowy – 1.4 Turbo Multi Air – 1750 Turbo Benzynowy – 1.6 JTDM– 2.0 JTDM
Przednie
Tylne
1.4 Turbo Benzynowy – 1.4 Turbo Multi Air – 1750 Turbo Benzynowy – 1.6 JTDM– 2.0 JTDM
Typ
Średnica skrętu kół
(pomiędzy
krawężnikami) m
225-246 Alfa Giulietta PL 3ed 12-04-2010 15:03 Pagina 231

232
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
KO¸A
OBR¢CZE I OPONY

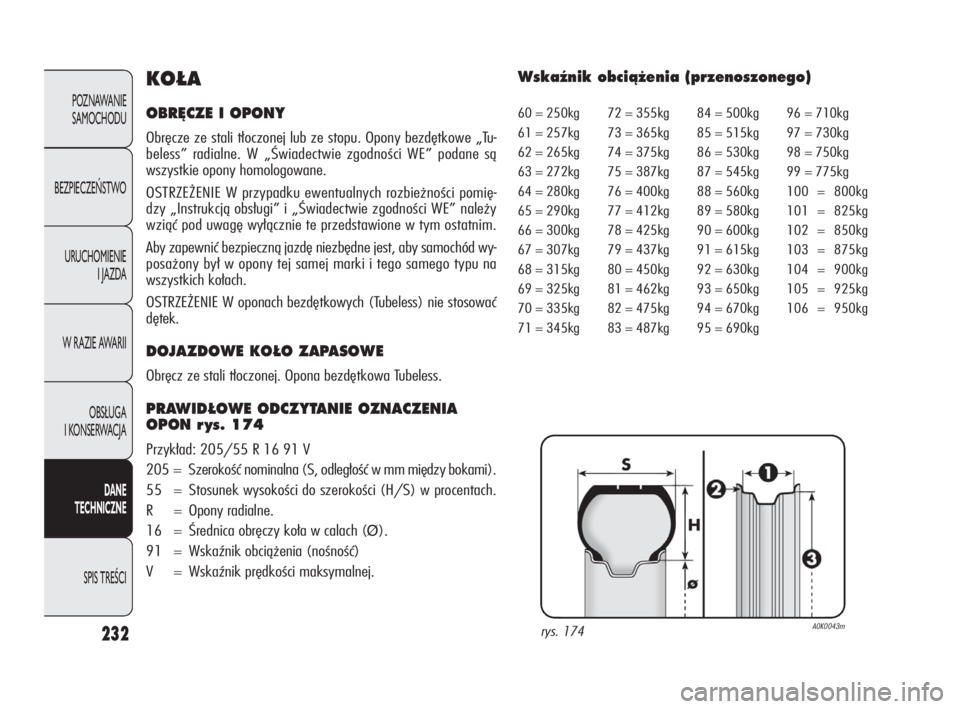

Obręcze ze stali tłoczonej lub ze stopu. Opony bezdętkowe „Tu-
beless” radialne. W „Świadectwie zgodności WE” podane są
wszystkie opony homologowane.
OSTRZEŻENIE W przypadku ewentualnych rozbieżności pomię-
dzy „Instrukcją obsługi” i „Świadectwie zgodności WE” należy
wziąć pod uwagę wyłącznie te przedstawione w tym ostatnim.
Aby zapewnić bezpieczną jazdę niezbędne jest, aby samochód wy-
posażony był w opony tej samej marki i tego samego typu na
wszystkich kołach.
OSTRZEŻENIE W oponach bezdętkowych (Tubeless) nie stosować
dętek.
DOJAZDOWE KO¸O ZAPASOWE
Obręcz ze stali tłoczonej. Opona bezdętkowa Tubeless.
PRAWID¸OWE ODCZYTANIE OZNACZENIA
OPON r ys. 174
Przykład: 205/55 R 16 91 V
205 = Szerokość nominalna (S, odległość w mm między bokami).
55 = Stosunek wysokości do szerokości (H/S) w procentach.
R = Opony radialne.
16 = Średnica obręczy koła w calach (
Ø).
91 = Wskaźnik obciążenia (nośność)
V = Wskaźnik prędkości maksymalnej.
Wskaênik obcià˝enia (przenoszonego)
rys. 174A0K0043m
60 = 250kg
61 = 257kg
62 = 265kg
63 = 272kg
64 = 280kg
65 = 290kg
66 = 300kg
67 = 307kg
68 = 315kg
69 = 325kg
70 = 335kg
71 = 345kg72 = 355kg
73 = 365kg
74 = 375kg
75 = 387kg
76 = 400kg
77 = 412kg
78 = 425kg
79 = 437kg
80 = 450kg
81 = 462kg
82 = 475kg
83 = 487kg84 = 500kg
85 = 515kg
86 = 530kg
87 = 545kg
88 = 560kg
89 = 580kg
90 = 600kg
91 = 615kg
92 = 630kg
93 = 650kg
94 = 670kg
95 = 690kg96 = 710kg
97 = 730kg
98 = 750kg
99 = 775kg
100 = 800kg
101 = 825kg
102 = 850kg
103 = 875kg
104 = 900kg
105 = 925kg
106 = 950kg
225-246 Alfa Giulietta PL 3ed 12-04-2010 15:03 Pagina 232

233
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

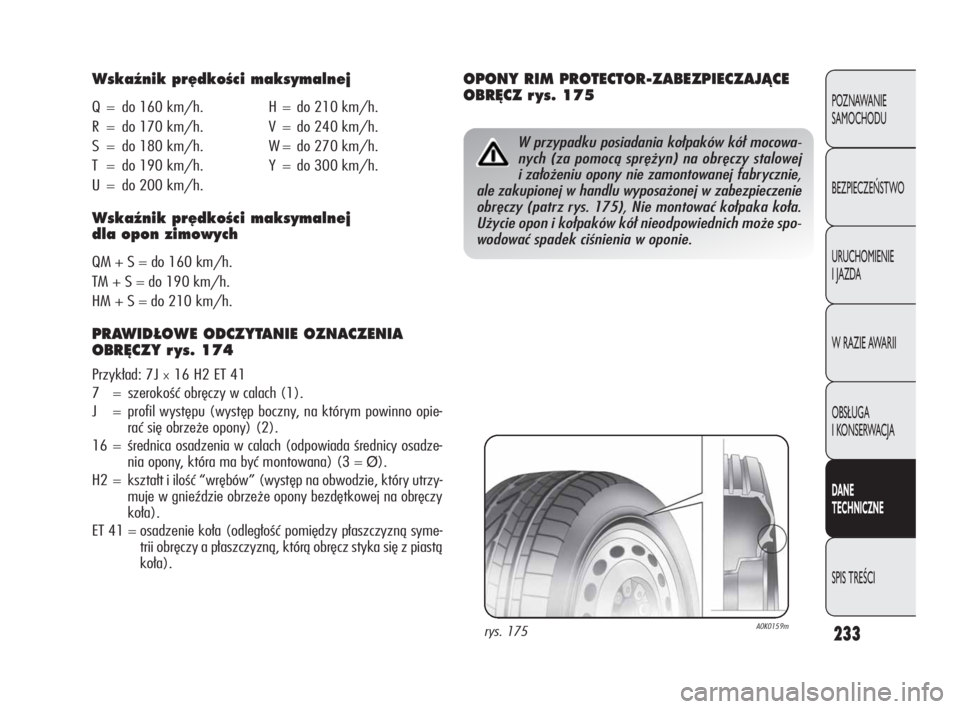

Wskaênik pr´dkoÊci maksymalnej
Q = do 160 km/h. H = do 210 km/h.
R = do 170 km/h. V = do 240 km/h.
S = do 180 km/h. W = do 270 km/h.
T = do 190 km/h. Y = do 300 km/h.
U = do 200 km/h.
Wskaênik pr´dkoÊci maksymalnej
dla opon zimowych
QM + S = do 160 km/h.
TM + S = do 190 km/h.
HM + S = do 210 km/h.
PRAWID¸OWE ODCZYTANIE OZNACZENIA
OBR¢CZY r ys. 174
Przykład: 7J ×16 H2 ET 41
7 = szerokość obręczy w calach (1).
J = profil występu (występ boczny, na którym powinno opie-
rać się obrzeże opony) (2).
16 = średnica osadzenia w calach (odpowiada średnicy osadze-
nia opony, która ma być montowana) (3 =
Ø).
H2 = kształt i ilość “wrębów” (występ na obwodzie, który utrzy-
muje w gnieździe obrzeże opony bezdętkowej na obręczy
koła).
ET 41 = osadzenie koła (odległość pomiędzy płaszczyzną syme-
trii obręczy a płaszczyzną, którą obręcz styka się z piastą
koła).
OPONY RIM PROTECTOR-ZABEZPIECZAJÑCE
OBR¢CZ r ys. 175
W przypadku posiadania kołpaków kół mocowa-
nych (za pomocą sprężyn) na obręczy stalowej
i założeniu opony nie zamontowanej fabrycznie,
ale zakupionej w handlu wyposażonej w zabezpieczenie
obręczy (patrz rys. 175), Nie montować kołpaka koła.
Użycie opon i kołpaków kół nieodpowiednich może spo-
wodować spadek ciśnienia w oponie.
rys. 175A0K0159m
225-246 Alfa Giulietta PL 3ed 12-04-2010 15:03 Pagina 233

234
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

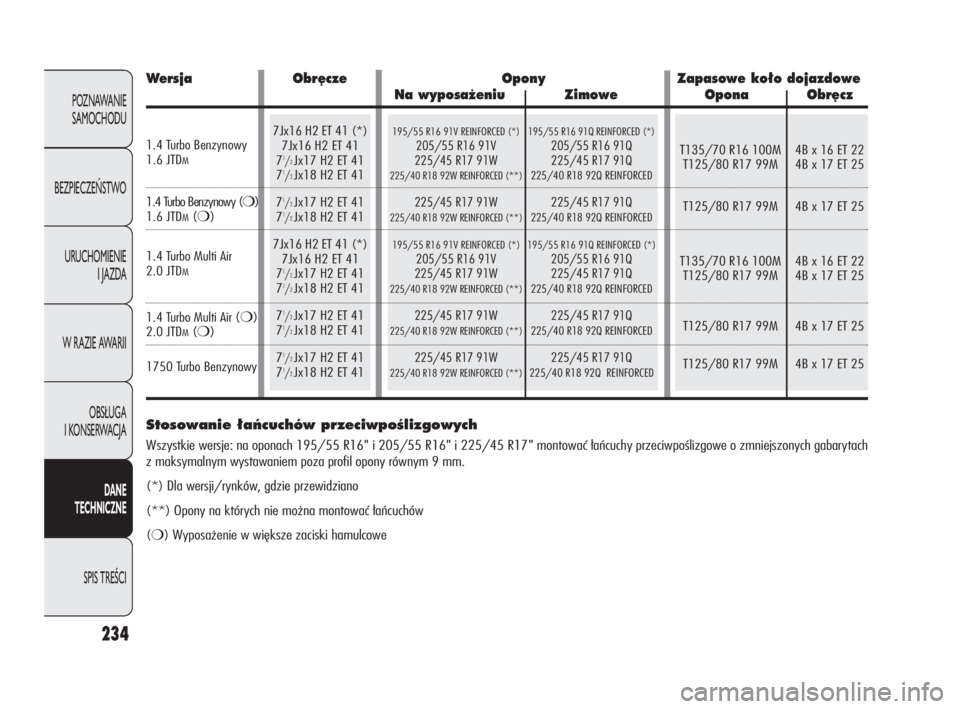

Stosowanie ∏aƒcuchów przeciwpoÊlizgowych
Wszystkie wersje: na oponach 195/55 R16" i 205/55 R16" i 225/45 R17" montować łańcuchy przeciwpoślizgowe o zmniejszonych gabarytach
z maksymalnym wystawaniem poza profil opony równym 9 mm.
(*) Dla wersji/rynków, gdzie przewidziano
(**) Opony na których nie można montować łańcuchów
(
❍) Wyposażenie w większe zaciski hamulcowe
195/55 R16 91V REINFORCED (*) 195/55 R16 91Q REINFORCED (*)205/55 R16 91V 205/55 R16 91Q
225/45 R17 91W 225/45 R17 91Q
225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
195/55 R16 91V REINFORCED (*) 195/55 R16 91Q REINFORCED (*)205/55 R16 91V 205/55 R16 91Q
225/45 R17 91W 225/45 R17 91Q
225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q
225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
T135/70 R16 100M 4B x 16 ET 22
T125/80 R17 99M 4B x 17 ET 25
T125/80 R17 99M 4B x 17 ET 25
T135/70 R16 100M 4B x 16 ET 22
T125/80 R17 99M 4B x 17 ET 25
T125/80 R17 99M 4B x 17 ET 25
T125/80 R17 99M 4B x 17 ET 25
7Jx16 H2 ET 41 (*)
7Jx16 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7Jx16 H2 ET 41 (*)
7Jx16 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
Wersja Obr´cze Opony Zapasowe ko∏o dojazdowe
Na wyposa˝eniu Zimowe Opona Obr´cz
1.4 Turbo Benzynowy
1.6 JTDM
1.4 Turbo Benzynowy (❍)1.6 JTDM(❍)
1.4 Turbo Multi Air
2.0 JTDM
1.4 Turbo Multi Air (❍)2.0 JTDM(❍)
1750 Turbo Benzynowy
225-246 Alfa Giulietta PL 3ed 12-04-2010 15:03 Pagina 234

195/55 R16 91V REINFORCED 205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED
225/45 R17 91W225/40 R18 92W REINFORCED
T135/70 R16 100M
T125/80 R17 99M
235
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
2,9 2,5
2,5 2,1
2,6 2,2
2,9 2,5
2,9 2,5
2,6 2,2
2,6 2,2
2,9 2,5
2,7 2,3
3,0 2,6

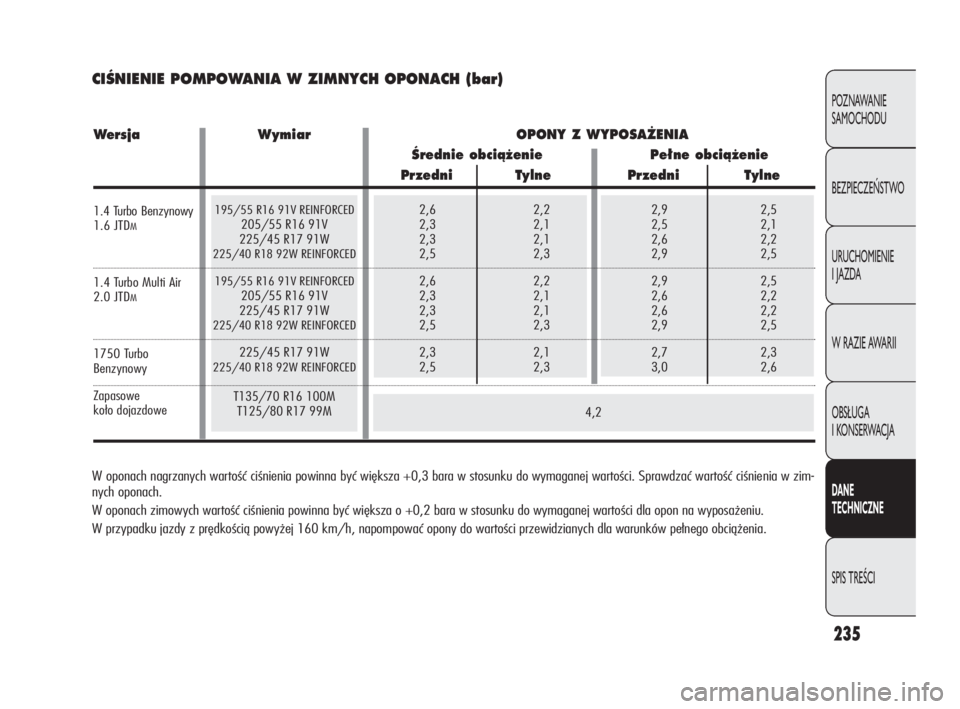

CIÂNIENIE POMPOWANIA W ZIMNYCH OPONACH (bar)
2,6 2,2
2,3 2,1
2,3 2,1
2,5 2,3
2,6 2,2
2,3 2,1
2,3 2,1
2,5 2,3
2,3 2,1
2,5 2,3
W oponach nagrzanych wartość ciśnienia powinna być większa +0,3 bara w stosunku do wymaganej wartości. Sprawdzać wartość ciśnienia w zim-
nych oponach.
W oponach zimowych wartość ciśnienia powinna być większa o +0,2 bara w stosunku do wymaganej wartości dla opon na wyposażeniu.
W przypadku jazdy z prędkością powyżej 160 km/h, napompować opony do wartości przewidzianych dla warunków pełnego obciążenia.
4,2
Wersja Wymiar OPONY Z WYPOSA˚ENIA
Ârednie obcià˝enie Pe∏ne obcià˝enie
Przedni Tylne Przedni Tylne
1.4 Turbo Benzynowy
1.6 JTDM
1.4 Turbo Multi Air
2.0 JTDM
1750 Turbo Benzynowy
Zapasowe
koło dojazdowe
225-246 Alfa Giulietta PL 3ed 12-04-2010 15:03 Pagina 235

236
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
ABCDEFG H

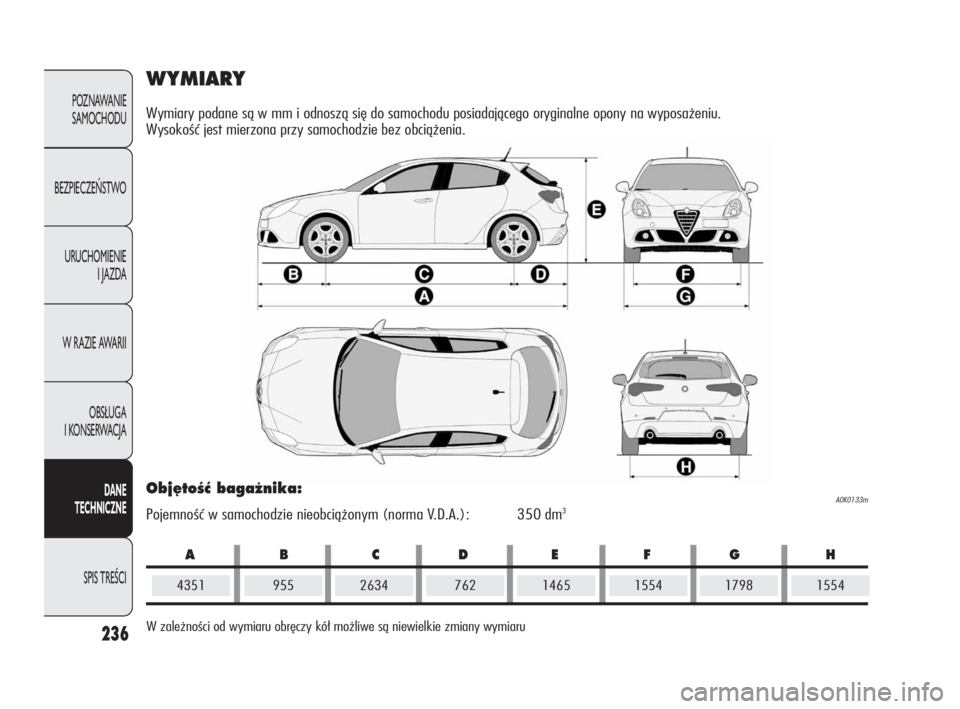

WYMIARY
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu.
Wysokość jest mierzona przy samochodzie bez obciążenia.
Obj´toÊç baga˝nika:
Pojemność w samochodzie nieobciążonym (norma V.D.A.): 350 dm3
43519557621798
W zależności od wymiaru obręczy kół możliwe są niewielkie zmiany wymiaru1465
A0K0133m
263415541554
225-246 Alfa Giulietta PL 3ed 12-04-2010 15:03 Pagina 236

237
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

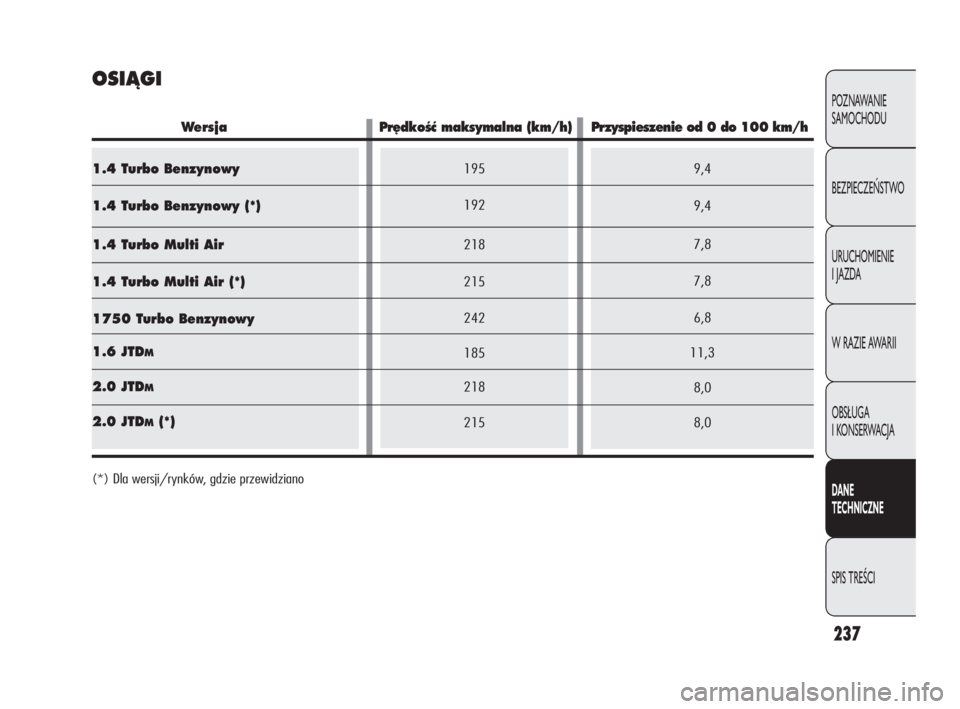

OSIÑGI
195
192
218
215
242
185
218
2159,4
9,4
7,8
7,8
6,8
11,3
8,0
8,01.4 Turbo Benzynowy
1.4 Turbo Benzynowy (*)
1.4 Turbo Multi Air
1.4 Turbo Multi Air (*)
1750 Turbo Benzynowy
1.6 JTD
M
2.0 JTDM
2.0 JTDM(*)
Wersja Pr´dkoÊç maksymalna (km/h) Przyspieszenie od 0 do 100 km/h
(*) Dla wersji/rynków, gdzie przewidziano
225-246 Alfa Giulietta PL 3ed 12-04-2010 15:03 Pagina 237

1280
505
1100
850
1785
1300
500
50
60
238
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
1320
505
1100
850
1825
1300
500
50
601290
505
1100
850
1795
1300
500
50
60
(*) W przypadku zastosowania wyposażenia specjalnego (dach otwierany, hak do holowania przyczepy itd.) masa samochodu zwiększa się
i w konsekwencji zmniejsza się nośność użytkowa, w stosunku do maksymalnego dopuszczalnego obciążenia.
(**) Obciążenia nie do przekroczenia. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładun-
kowej zgodnie z maksymalnymi dopuszczalnymi obciążeniami.

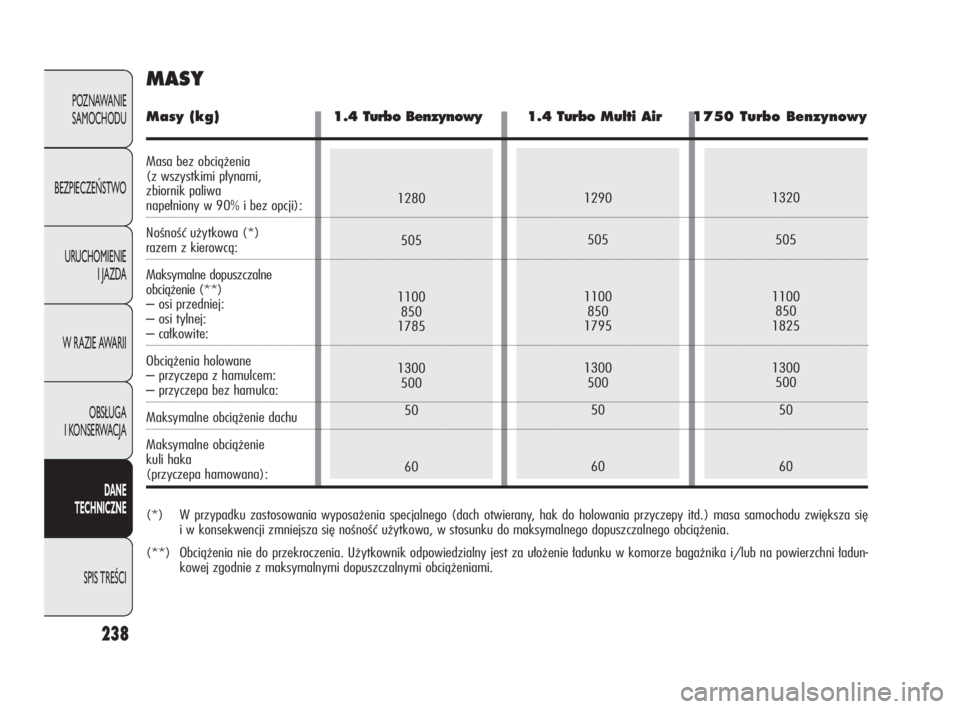

MASY
Masy (kg)1.4 Turbo Benzynowy1.4 Turbo Multi Air1750 Turbo Benzynowy
Masa bez obciążenia
(z wszystkimi płynami,
zbiornik paliwa
napełniony w 90% i bez opcji):
Nośność użytkowa (*)
razem z kierowcą:
Maksymalne dopuszczalne
obciążenie (**)
– osi przedniej:
– osi tylnej:
– całkowite:
Obciążenia holowane
– przyczepa z hamulcem:
– przyczepa bez hamulca:
Maksymalne obciążenie dachu
Maksymalne obciążenie
kuli haka
(przyczepa hamowana):
225-246 Alfa Giulietta PL 3ed 12-04-2010 15:03 Pagina 238

239
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
1320
505
1100
850
1825
1300
500
50
601310
505
1100
850
1815
1300
500
50
60
(*) W przypadku zastosowania wyposażenia specjalnego (dach otwierany, hak do holowania przyczepy itd.) masa samochodu zwiększa się
i w konsekwencji zmniejsza się nośność użytkowa, w stosunku do maksymalnego dopuszczalnego obciążenia.
(**) Obciążenia nie do przekroczenia. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładun-
kowej zgodnie z maksymalnymi dopuszczalnymi obciążeniami.
Masy (kg) 1.6 JTDM2.0 JTDM
Masa bez obciążenia (z wszystkimi płynami, zbiornik paliwa napełniony w 90% i bez opcji):
Nośność użytkowa (*)
razem z kierowcą:
Maksymalne dopuszczalne obciążenie (**)
– osi przedniej:
– osi tylnej:
– całkowite:
Obciążenia holowane
– przyczepa z hamulcem:
– przyczepa bez hamulca:
Maksymalne obciążenie dachu
Maksymalne obciążenie kuli haka
(przyczepa hamowana):
225-246 Alfa Giulietta PL 3ed 12-04-2010 15:03 Pagina 239
