Alfa Romeo Giulietta 2010 Kezelési és karbantartási útmutató (in Hungarian)
Manufacturer: ALFA ROMEO, Model Year: 2010, Model line: Giulietta, Model: Alfa Romeo Giulietta 2010Pages: 294, PDF Size: 5.11 MB
Page 101 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
100
AblakemelŒ rendszer alapbeállítása
Ha a jármű akkumulátorát lekapcsolás után újracsatlakoztatjuk,
vagy a kiolvadt biztosíték pótlása után ismét el kell végezni a rend-
szer alapbeállítását.
Alapbeállítási eljárás:
❍manuális működtetéssel mozgassuk a beállítandó ablakot fel-
ső végállásba;
❍miután elértük a felső végállást, továbbra is tartsuk benyom-
va a felemelést működtető gombot legalább 1 másodpercig.
FIGYELMEZTETÉS Egyes változatoknál és piacokon, ahol rendel-
kezésre áll, a vezérlőegység áramellátásának megszakadása után
(az akkumulátor cseréje vagy lekötése, az ablakemelő vezérlő-
egységet védő biztosíték cseréje miatt) az ablakemelők automa-
tikus működtetését helyre kell állítani.A beállítási műveletet zárt ajtókkal, az alábbiakat követve kell el-
végezni:
1. az ablakemelő leeresztő gombját nyomva tartva eresszük le tel-
jesen a vezető oldali ablakot, és az alsó végállás elérése után
még további 3 másodpercig tartsuk benyomva a gombot;
2. az ablakemelő felemelő gombját nyomva tartva húzzuk fel
teljesen a vezető oldali ablakot, és a felső végállás elérése után
még további 3 másodpercig tartsuk benyomva a gombot;
3. végezzük el az utas oldali ablaknál is az 1. és 2. pontokban
leírt eljárást;
4. az ablaküvegek automatikus mozgásának ellenőrzésével győ-
ződjünk meg a helyes alapbeállításról.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 100
Page 102 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
101
CSOMAGTÉR
A csomagtér nyitása elektromosan történik, és mozgó járműnél
letiltásra kerül.
NYITÁS
Kireteszelt állapotban a csomagtér kívülről kinyitható az elektromos
logó (69. ábra) megnyomásával, amíg a nyitást jelző kattanás hall-
ható vagy a távirányító
Rgombjának megnyomásával.
A csomagteret kinyitva az irányjelzők duplán felvillannak, és a bel-
ső világítás kigyullad: a lámpa a csomagtér lezárásakor automati-
kusan kialszik. Ha a csomagteret nyitva felejtjük, a lámpa a né-
hány perc múlva automatikusan kialszik.
69. ábraA0K0068m
Nyitás belülrŒl szükséghelyzetben
Az alábbiak szerint járjunk el:
❍vegyük ki a hátsó fejtámlákat, és döntsük teljesen előre az ülé-
seket (lásd „A csomagtér megnövelése című részt”);
❍nyomjuk meg a kart (70. ábra – A).
70. ábraA0K0069m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 101
Page 103 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
102
A CSOMAGTÉR ALAPBEÁLLÍTÁSA
FIGYELMEZTETÉS Az csomagtér nyitó/záró rendszerének újbóli
alapbeállítását az akkumulátor újracsatlakoztatása vagy biztosí-
tékcsere után az alábbiak szerint kell elvégezni:
❍csukjuk be az összes ajtót és a csomagtérajtót;
❍nyomjuk meg a távirányítóÁgombját;
❍nyomjuk meg a távirányítóËgombját.
ZÁRÁS
A csomagtartó lezárásához engedjük le kézzel a csomagtérajtót
a zár reteszelődését jelző kattanásig. A csomagtérajtó belső részén
találhatók a fogantyúk 71. ábra – A, amelyek kényelmesebb fo-
gást biztosítanak a csomagtérajtó zárásához.
FIGYELMEZTETÉS A csomagtér visszazárása előtt győződjünk meg
arról, hogy a kulcs a birtokunkban van, mivel a csomagtér auto-
matikusan reteszelődni fog.
71. ábraA0K0181m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 102
Page 104 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
10372. ábraA0K0070m
A CSOMAGTÉR MEGNÖVELÉSE
Az osztott hátsó ülés lehetővé teszi a csomagtér részleges (1/3
vagy 2/3 részben) vagy teljes bővítését. A csomagtér bővítésé-
hez lásd „A kalaptartó eltávolítása” és „Az ülések előredöntése”
részekben leírtakat.
73. ábraA0K0182m
A kalaptartó eltávolítása
Az alábbiak szerint járjunk el:
❍szabadítsuk ki a kalaptartó (72. ábra – A) két B tartórúdjá-
nakvégeitaCszemeketlehúzvaaDtartócsapokról;
❍szabadítsuk ki a felfekvő felület külső részén lévő csapokat
73. ábra – A, majd kifelé húzva távolítsuk el a B kalaptartót.
❍miután eltávolítottuk a kalaptartót, keresztben elhelyezhet-
jük azt a csomagtérben vagy az első ülés háttámlái és a hát-
só ülések előrehajtott üléspárnái között (teljesen megnövelt
csomagtér esetén).
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 103
Page 105 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
104

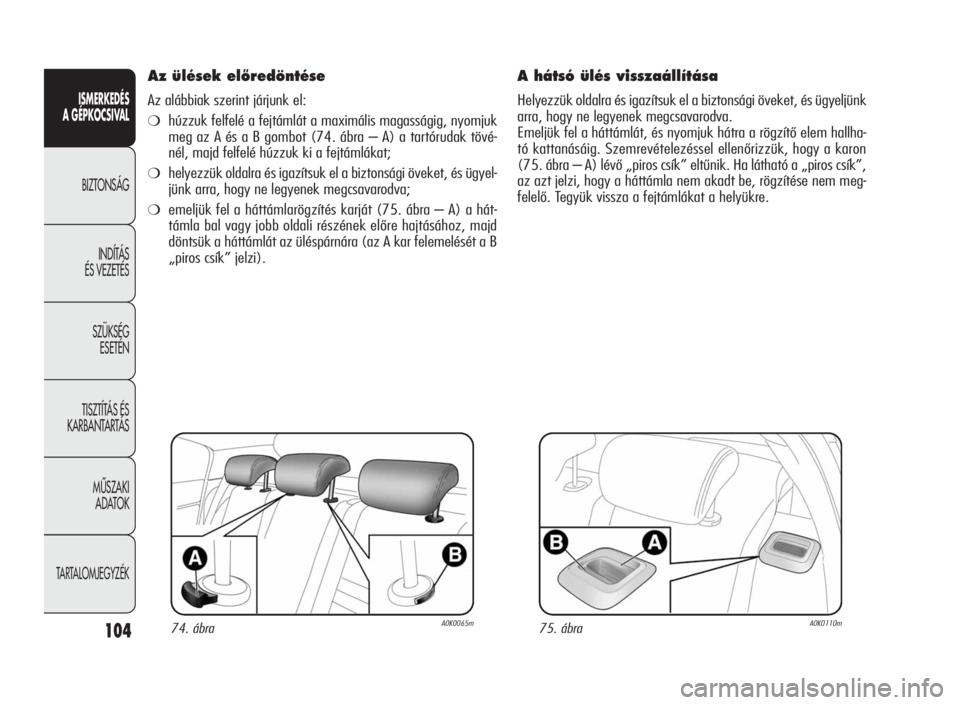

Az ülések elŒredöntése
Az alábbiak szerint járjunk el:
❍húzzuk felfelé a fejtámlát a maximális magasságig, nyomjuk
meg az A és a B gombot (74. ábra – A) a tartórudak tövé-
nél, majd felfelé húzzuk ki a fejtámlákat;
❍helyezzük oldalra és igazítsuk el a biztonsági öveket, és ügyel-
jünk arra, hogy ne legyenek megcsavarodva;
❍emeljük fel a háttámlarögzítés karját (75. ábra – A) a hát-
támla bal vagy jobb oldali részének előre hajtásához, majd
döntsük a háttámlát az üléspárnára (az A kar felemelését a B
„piros csík” jelzi).
74. ábraA0K0065m75. ábraA0K0110m
A hátsó ülés visszaállítása
Helyezzük oldalra és igazítsuk el a biztonsági öveket, és ügyeljünk
arra, hogy ne legyenek megcsavarodva.
Emeljük fel a háttámlát, és nyomjuk hátra a rögzítő elem hallha-
tó kattanásáig. Szemrevételezéssel ellenőrizzük, hogy a karon
(75. ábra – A) lévő „piros csík” eltűnik. Ha látható a „piros csík”,
az azt jelzi, hogy a háttámla nem akadt be, rögzítése nem meg-
felelő. Tegyük vissza a fejtámlákat a helyükre.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 104
Page 106 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
105
A nem megfelelően rögzített, nehéz csomagok bal-
eset vagy hirtelen fékezés esetén komoly sérülést okoz-
hatnak.
Ha olyan területen utazunk, ahol az üzemanyag-fel-
töltés nehézségekbe ütközik, és kannában tartalék
üzemanyagot viszünk magunkkal, szigorúan tartsuk
be a törvényi előírásokat, csak jóváhagyott típusú kannát hasz-
náljunk, és rögzítsük azt megfelelően. Még így is megnő a tűz-
veszély egy esetleges baleset bekövetkezésekor.

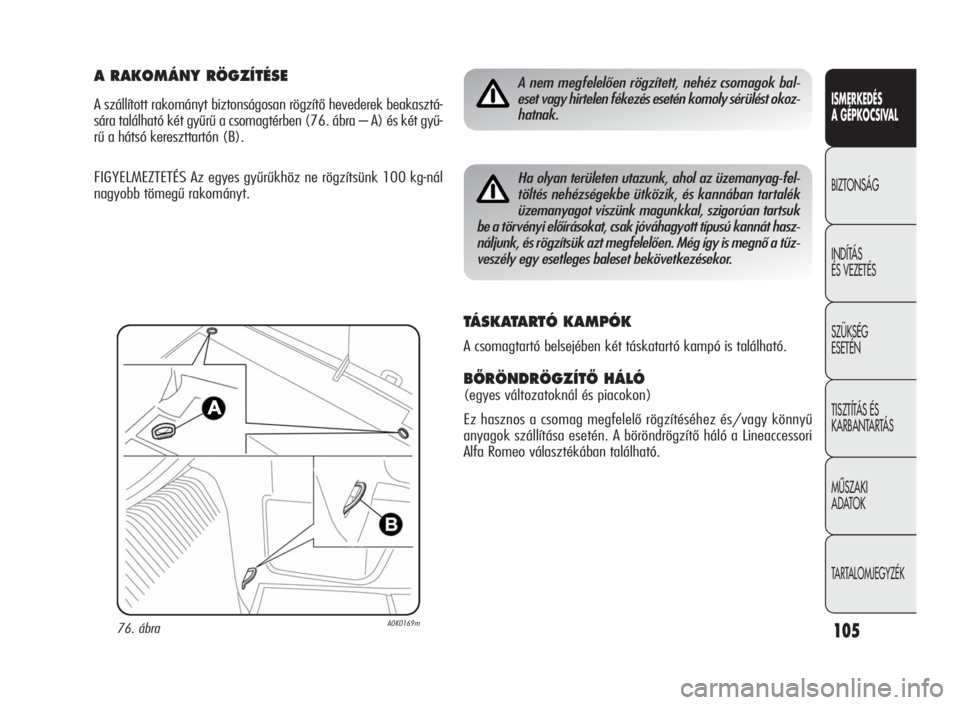

A RAKOMÁNY RÖGZÍTÉSE
A szállított rakományt biztonságosan rögzítő hevederek beakasztá-
sára található két gyűrű a csomagtérben (76. ábra – A) és két gyű-
rű a hátsó kereszttartón (B).
FIGYELMEZTETÉS Az egyes gyűrűkhöz ne rögzítsünk 100 kg-nál
nagyobb tömegű rakományt.
76. ábraA0K0169m
TÁSKATARTÓ KAMPÓK
A csomagtartó belsejében két táskatartó kampó is található.
BÃRÖNDRÖGZÍTÃ HÁLÓ
(egyes változatoknál és piacokon)
Ez hasznos a csomag megfelelő rögzítéséhez és/vagy könnyű
anyagok szállítása esetén. A böröndrögzítő háló a Lineaccessori
Alfa Romeo választékában található.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 105
Page 107 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
106

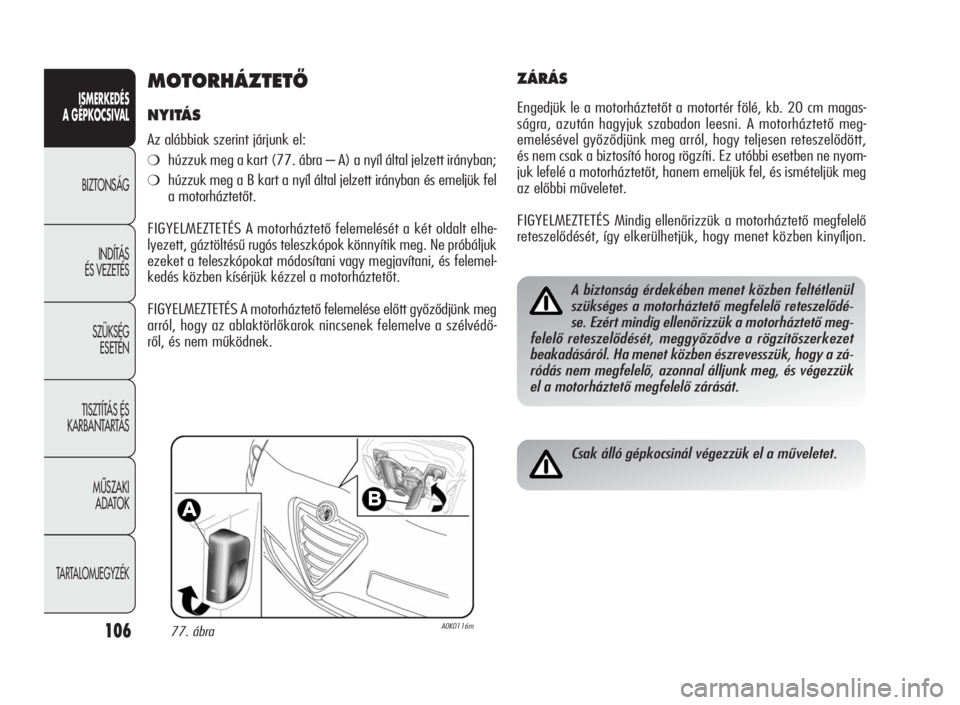

MOTORHÁZTETÃ
NYITÁS
Az alábbiak szerint járjunk el:
❍húzzuk meg a kart (77. ábra – A) a nyíl által jelzett irányban;
❍húzzuk meg a B kart a nyíl által jelzett irányban és emeljük fel
a motorháztetőt.
FIGYELMEZTETÉS A motorháztető felemelését a két oldalt elhe-
lyezett, gáztöltésű rugós teleszkópok könnyítik meg. Ne próbáljuk
ezeket a teleszkópokat módosítani vagy megjavítani, és felemel-
kedés közben kísérjük kézzel a motorháztetőt.
FIGYELMEZTETÉS A motorháztető felemelése előtt győződjünk meg
arról, hogy az ablaktörlőkarok nincsenek felemelve a szélvédő-
ről, és nem működnek.
77. ábraA0K0116m
ZÁRÁS
Engedjük le a motorháztetőt a motortér fölé, kb. 20 cm magas-
ságra, azután hagyjuk szabadon leesni. A motorháztető meg-
emelésével győződjünk meg arról, hogy teljesen reteszelődött,
és nem csak a biztosító horog rögzíti. Ez utóbbi esetben ne nyom-
juk lefelé a motorháztetőt, hanem emeljük fel, és ismételjük meg
az előbbi műveletet.
FIGYELMEZTETÉS Mindig ellenőrizzük a motorháztető megfelelő
reteszelődését, így elkerülhetjük, hogy menet közben kinyíljon.
A biztonság érdekében menet közben feltétlenül
szükséges a motorháztető megfelelő reteszelődé-
se. Ezért mindig ellenőrizzük a motorháztető meg-
felelő reteszelődését, meggyőződve a rögzítőszerkezet
beakadásáról. Ha menet közben észrevesszük, hogy a zá-
ródás nem megfelelő, azonnal álljunk meg, és végezzük
el a motorháztető megfelelő zárását.
Csak álló gépkocsinál végezzük el a műveletet.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 106
Page 108 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
107
TETÃCSOMAGTARTÓ/SÍLÉCTARTÓ
Az előkészített rögzítések 78. ábra – A szemléltetett pontokban
találhatók, és csak nyitott ajtóknál lehet hozzájuk férni.
Az Alfa Romeo Lineaccessori tartozékok között speciálisan a gép-
kocsihoz tervezett tetőcsomagtartó/síléctartó áll rendelkezésre.
78. ábraA0K0117m
Néhány kilométer megtétele után ellenőrizzük ismét,
hogy a rögzítőcsavarok meghúzása megfelelő-e.
Egyenletesen osszuk el a csomagokat, és ne felejt-
sük el, hogy megrakott tetőcsomagtartóval a gép-
kocsi oldalszél-érzékenysége megnő.
Szigorúan tartsuk magunkat a megengedett kül-
ső méreteket meghatározó, érvényben lévő tör-
vényi előírásokhoz.
Soha ne lépjük túl a megengedett terhelési érté-
keket (lásd a „Műszaki adatok” című fejezetet).
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 107
Page 109 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
108

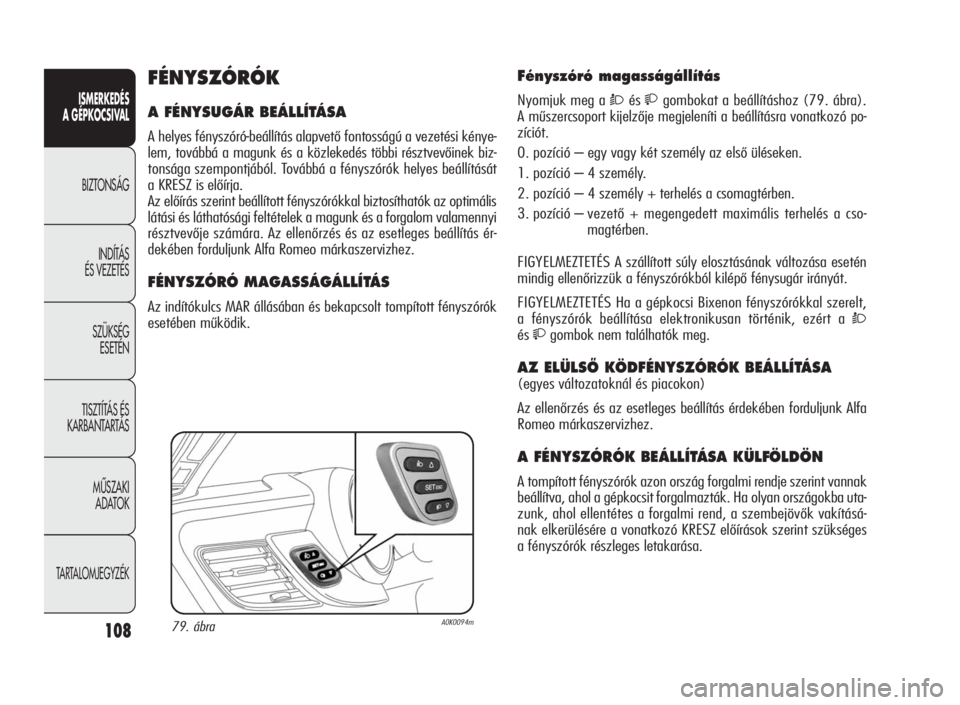

Fényszóró magasságállítás
Nyomjuk meg aÒésgombokat a beállításhoz (79. ábra).
A műszercsoport kijelzője megjeleníti a beállításra vonatkozó po-
zíciót.
0. pozíció – egy vagy két személy az első üléseken.
1. pozíció – 4 személy.
2. pozíció – 4 személy + terhelés a csomagtérben.
3. pozíció – vezető + megengedett maximális terhelés a cso-
magtérben.
FIGYELMEZTETÉS A szállított súly elosztásának változása esetén
mindig ellenőrizzük a fényszórókból kilépő fénysugár irányát.
FIGYELMEZTETÉS Ha a gépkocsi Bixenon fényszórókkal szerelt,
a fényszórók beállítása elektronikusan történik, ezért a
Ò
ésgombok nem találhatók meg.
AZ ELÜLSÃ KÖDFÉNYSZÓRÓK BEÁLLÍTÁSA
(egyes változatoknál és piacokon)
Az ellenőrzés és az esetleges beállítás érdekében forduljunk Alfa
Romeo márkaszervizhez.
A FÉNYSZÓRÓK BEÁLLÍTÁSA KÜLFÖLDÖN
A tompított fényszórók azon ország forgalmi rendje szerint vannak
beállítva, ahol a gépkocsit forgalmazták. Ha olyan országokba uta-
zunk, ahol ellentétes a forgalmi rend, a szembejövők vakításá-
nak elkerülésére a vonatkozó KRESZ előírások szerint szükséges
a fényszórók részleges letakarása.
A0K0094m79. ábra
FÉNYSZÓRÓK
A FÉNYSUGÁR BEÁLLÍTÁSA
A helyes fényszóró-beállítás alapvető fontosságú a vezetési kénye-
lem, továbbá a magunk és a közlekedés többi résztvevőinek biz-
tonsága szempontjából. Továbbá a fényszórók helyes beállítását
a KRESZ is előírja.
Az előírás szerint beállított fényszórókkal biztosíthatók az optimális
látási és láthatósági feltételek a magunk és a forgalom valamennyi
résztvevője számára. Az ellenőrzés és az esetleges beállítás ér-
dekében forduljunk Alfa Romeo márkaszervizhez.
FÉNYSZÓRÓ MAGASSÁGÁLLÍTÁS
Az indítókulcs MAR állásában és bekapcsolt tompított fényszórók
esetében működik.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 108
Page 110 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
109
Ha az ABS működésbe lép, az annak a jele, hogy
a gumiabroncsok és az útfelület közötti tapadás el-
érte a határértéket: ezért csökkentsük a sebességet,
hogy alkalmazkodjunk rendelkezésre álló tapadáshoz.

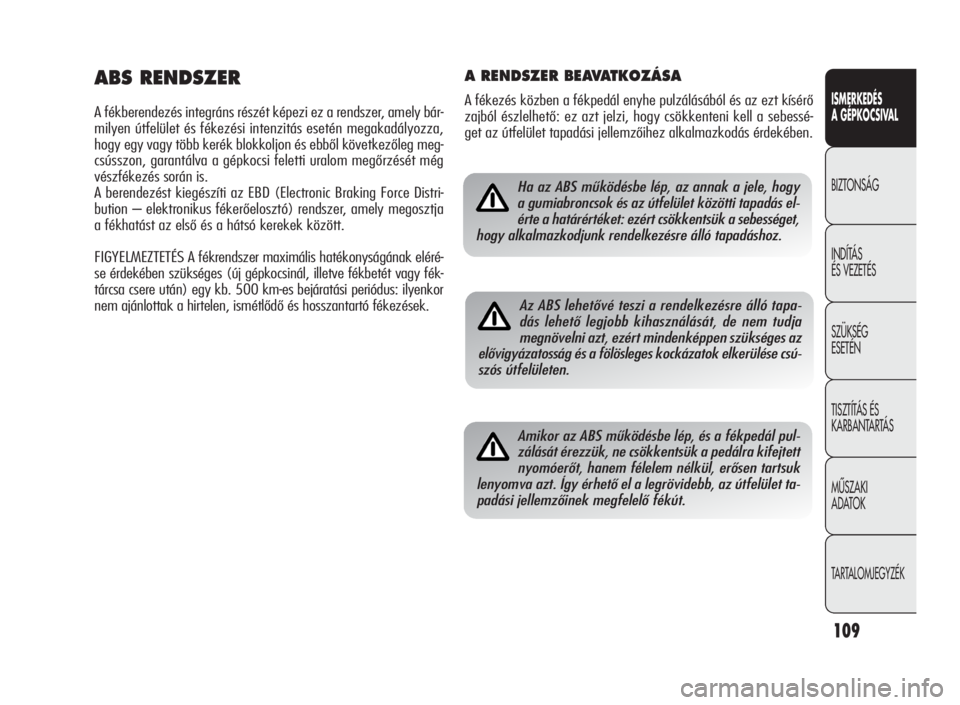

ABS RENDSZER
A fékberendezés integráns részét képezi ez a rendszer, amely bár-
milyen útfelület és fékezési intenzitás esetén megakadályozza,
hogy egy vagy több kerék blokkoljon és ebből következőleg meg-
csússzon, garantálva a gépkocsi feletti uralom megőrzését még
vészfékezés során is.
A berendezést kiegészíti az EBD (Electronic Braking Force Distri-
bution – elektronikus fékerőelosztó) rendszer, amely megosztja
a fékhatást az első és a hátsó kerekek között.
FIGYELMEZTETÉS A fékrendszer maximális hatékonyságának eléré-
se érdekében szükséges (új gépkocsinál, illetve fékbetét vagy fék-
tárcsa csere után) egy kb. 500 km-es bejáratási periódus: ilyenkor
nem ajánlottak a hirtelen, ismétlődő és hosszantartó fékezések.
Az ABS lehetővé teszi a rendelkezésre álló tapa-
dás lehető legjobb kihasználását, de nem tudja
megnövelni azt, ezért mindenképpen szükséges az
elővigyázatosság és a fölösleges kockázatok elkerülése csú-
szós útfelületen.
Amikor az ABS működésbe lép, és a fékpedál pul-
zálását érezzük, ne csökkentsük a pedálra kifejtett
nyomóerőt, hanem félelem nélkül, erősen tartsuk
lenyomva azt. Így érhető el a legrövidebb, az útfelület ta-
padási jellemzőinek megfelelő fékút.
A RENDSZER BEAVATKOZÁSA
A fékezés közben a fékpedál enyhe pulzálásából és az ezt kísérő
zajból észlelhető: ez azt jelzi, hogy csökkenteni kell a sebessé-
get az útfelület tapadási jellemzőihez alkalmazkodás érdekében.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 109
