Alfa Romeo Giulietta 2010 Libretto Uso Manutenzione (in Italian)

20
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

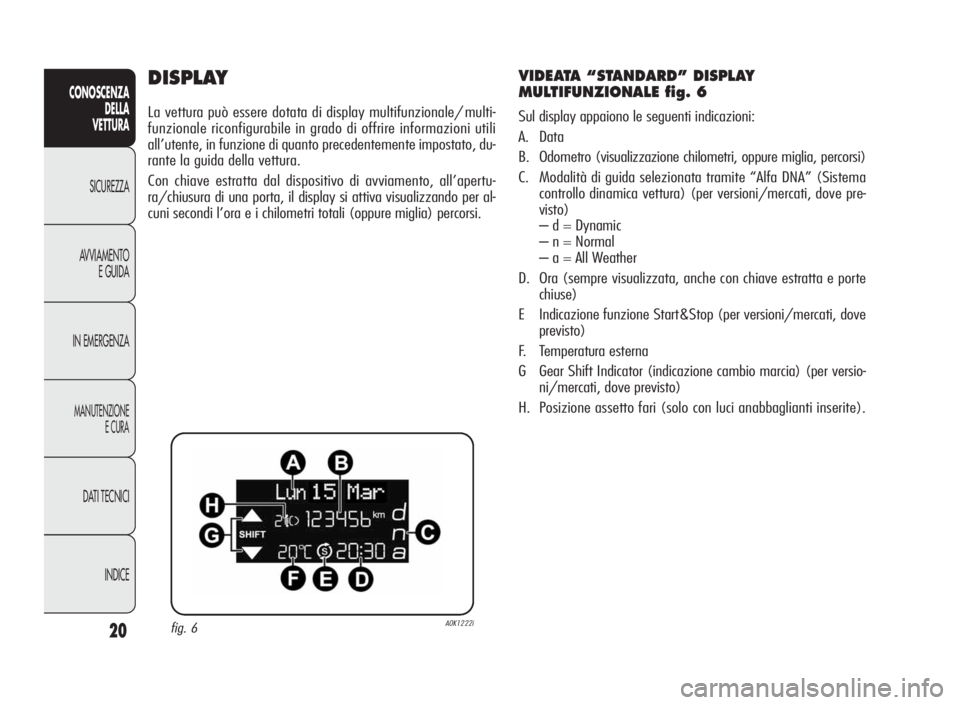

DISPLAY
La vettura può essere dotata di display multifunzionale/ multi-
funzionale riconfigurabile in grado di offrire informazioni utili
all’utente, in funzione di quanto precedentemente impostato, du-
rante la guida della vettura.
Con chiave estratta dal dispositivo di avviamento, all’apertu-
ra/chiusura di una porta, il display si attiva visualizzando per al-
cuni secondi l’ora e i chilometri totali (oppure miglia) percorsi.
VIDEATA “STANDARD” DISPLAY
MULTIFUNZIONALE fig. 6
Sul display appaiono le seguenti indicazioni:
A. Data
B. Odometro (visualizzazione chilometri, oppure miglia, percorsi)
C. Modalità di guida selezionata tramite “Alfa DNA” (Sistema
controllo dinamica vettura) (per versioni/mercati, dove pre-
visto)
– d = Dynamic
– n = Normal
– a = All Weather
D. Ora (sempre visualizzata, anche con chiave estratta e porte
chiuse)
E Indicazione funzione Start&Stop (per versioni/mercati, dove
previsto)
F. Temperatura esterna
G Gear Shift Indicator (indicazione cambio marcia) (per versio-
ni/mercati, dove previsto)
H. Posizione assetto fari (solo con luci anabbaglianti inserite).
fig. 6A0K1222i
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 20

21
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

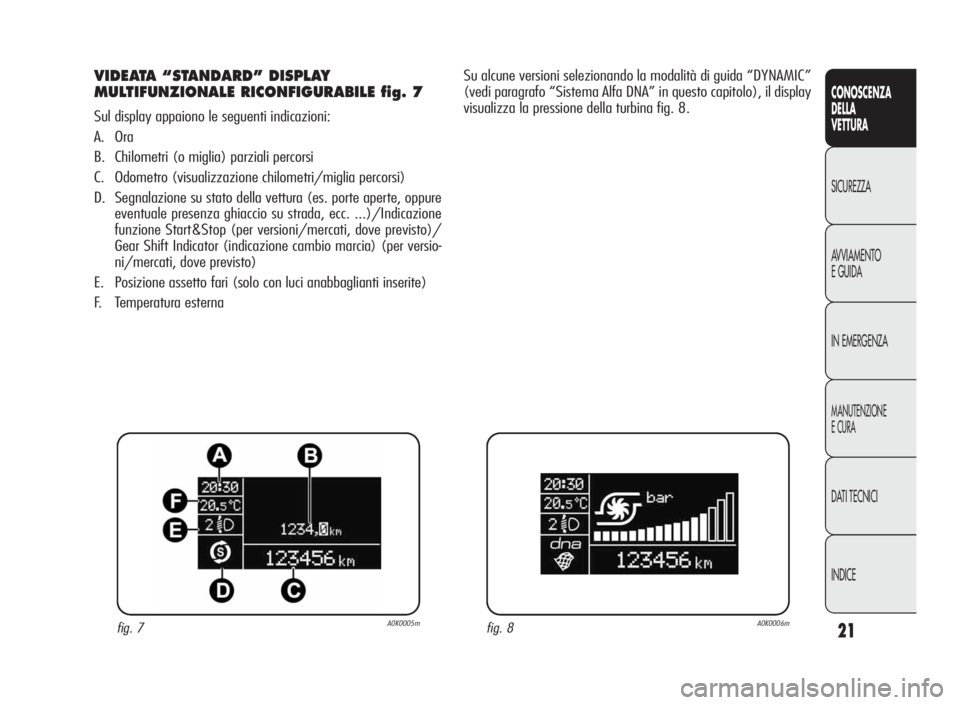

VIDEATA “STANDARD” DISPLAY
MULTIFUNZIONALE RICONFIGURABILE fig. 7
Sul display appaiono le seguenti indicazioni:
A. Ora
B. Chilometri (o miglia) parziali percorsi
C. Odometro (visualizzazione chilometri/miglia percorsi)
D. Segnalazione su stato della vettura (es. porte aperte, oppure
eventuale presenza ghiaccio su strada, ecc. ...)/Indicazione
funzione Start&Stop (per versioni/mercati, dove previsto)/
Gear Shift Indicator (indicazione cambio marcia) (per versio-
ni/mercati, dove previsto)
E. Posizione assetto fari (solo con luci anabbaglianti inserite)
F. Temperatura esternaSu alcune versioni selezionando la modalità di guida “DYNAMIC”
(vedi paragrafo “Sistema Alfa DNA” in questo capitolo), il display
visualizza la pressione della turbina fig. 8.
fig. 7A0K0005mfig. 8A0K0006m
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 21

22
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

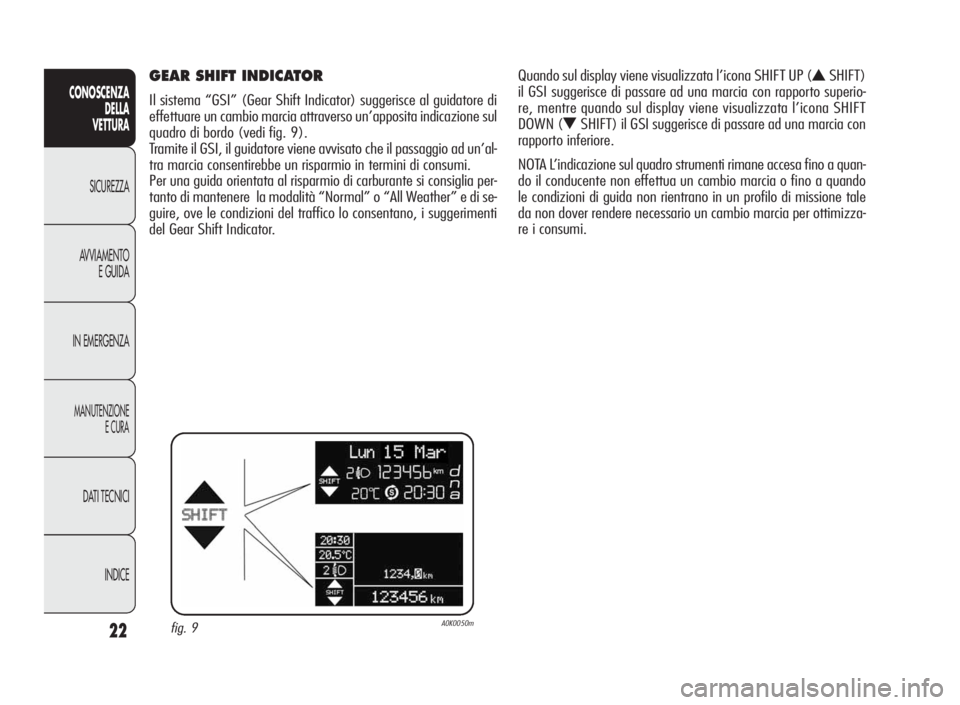

GEAR SHIFT INDICATOR
Il sistema “GSI” (Gear Shift Indicator) suggerisce al guidatore di
effettuare un cambio marcia attraverso un’apposita indicazione sul
quadro di bordo (vedi fig. 9).
Tramite il GSI, il guidatore viene avvisato che il passaggio ad un’al-
tra marcia consentirebbe un risparmio in termini di consumi.
Per una guida orientata al risparmio di carburante si consiglia per-
tanto di mantenere la modalità “Normal” o “All Weather” e di se-
guire, ove le condizioni del traffico lo consentano, i suggerimenti
del Gear Shift Indicator.Quando sul display viene visualizzata l’icona SHIFT UP (
NSHIFT)
il GSI suggerisce di passare ad una marcia con rapporto superio-
re, mentre quando sul display viene visualizzata l’icona SHIFT
DOWN (
OSHIFT) il GSI suggerisce di passare ad una marcia con
rapporto inferiore.
NOTA L’indicazione sul quadro strumenti rimane accesa fino a quan-
do il conducente non effettua un cambio marcia o fino a quando
le condizioni di guida non rientrano in un profilo di missione tale
da non dover rendere necessario un cambio marcia per ottimizza-
re i consumi.
fig. 9A0K0050m
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 22

23
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

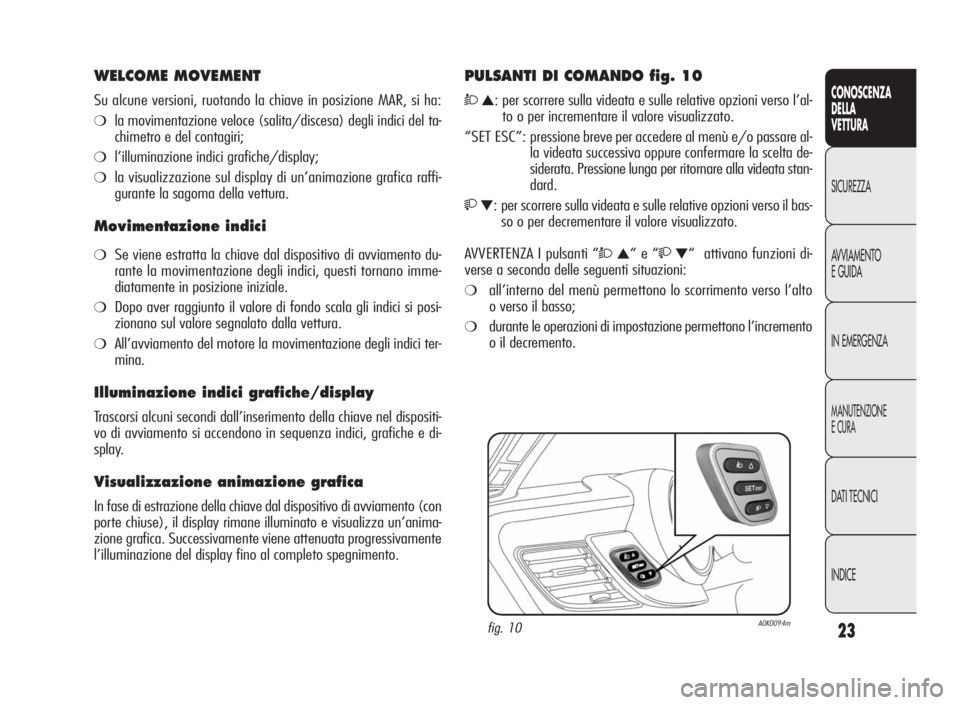

WELCOME MOVEMENT
Su alcune versioni, ruotando la chiave in posizione MAR, si ha:
❍la movimentazione veloce (salita/discesa) degli indici del ta-
chimetro e del contagiri;
❍l’illuminazione indici grafiche/display;
❍la visualizzazione sul display di un’animazione grafica raffi-
gurante la sagoma della vettura.
Movimentazione indici
❍Se viene estratta la chiave dal dispositivo di avviamento du-
rante la movimentazione degli indici, questi tornano imme-
diatamente in posizione iniziale.
❍Dopo aver raggiunto il valore di fondo scala gli indici si posi-
zionano sul valore segnalato dalla vettura.
❍All’avviamento del motore la movimentazione degli indici ter-
mina.
Illuminazione indici grafiche/display
Trascorsi alcuni secondi dall’inserimento della chiave nel dispositi-
vo di avviamento si accendono in sequenza indici, grafiche e di-
splay.
Visualizzazione animazione grafica
In fase di estrazione della chiave dal dispositivo di avviamento (con
porte chiuse), il display rimane illuminato e visualizza un’anima-
zione grafica. Successivamente viene attenuata progressivamente
l’illuminazione del display fino al completo spegnimento.
PULSANTI DI COMANDO fig. 10
Ò▲: per scorrere sulla videata e sulle relative opzioni verso l’al-
to o per incrementare il valore visualizzato.
“SET ESC”: pressione breve per accedere al menù e/o passare al-
la videata successiva oppure confermare la scelta de-
siderata. Pressione lunga per ritornare alla videata stan-
dard.
▼: per scorrere sulla videata e sulle relative opzioni verso il bas-
so o per decrementare il valore visualizzato.
AVVERTENZA I pulsanti “
Ò▲“e“▼“ attivano funzioni di-
verse a seconda delle seguenti situazioni:
❍all’interno del menù permettono lo scorrimento verso l’alto
o verso il basso;
❍durante le operazioni di impostazione permettono l’incremento
o il decremento.
fig. 10A0K0094m
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 23

24
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

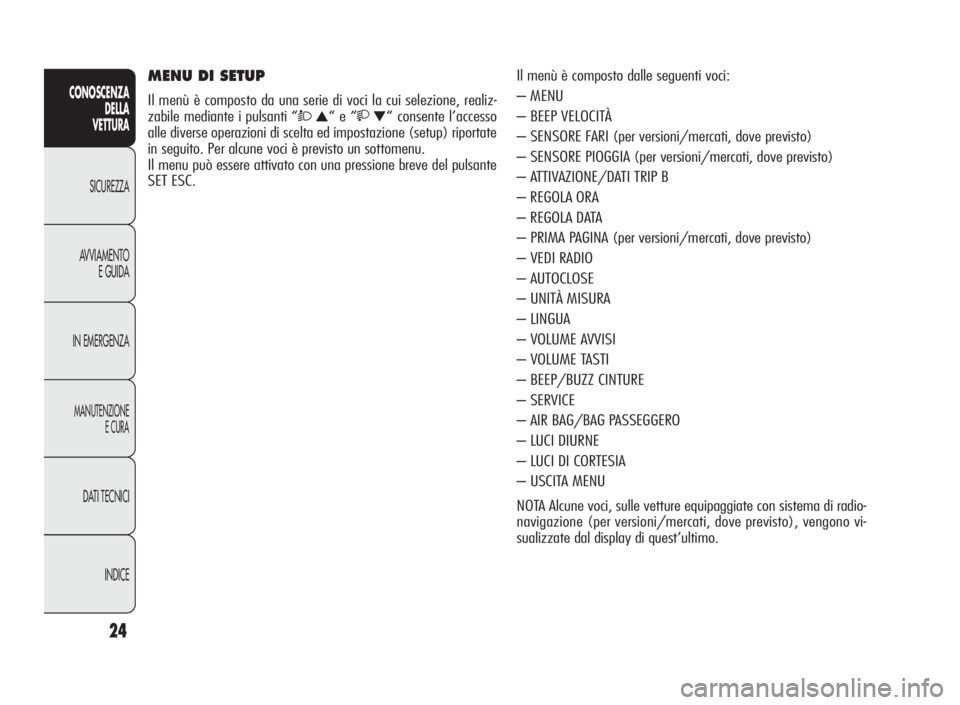

Il menù è composto dalle seguenti voci:
–MENU
– BEEP VELOCITÀ
– SENSORE FARI (per versioni/mercati, dove previsto)
– SENSORE PIOGGIA (per versioni/mercati, dove previsto)

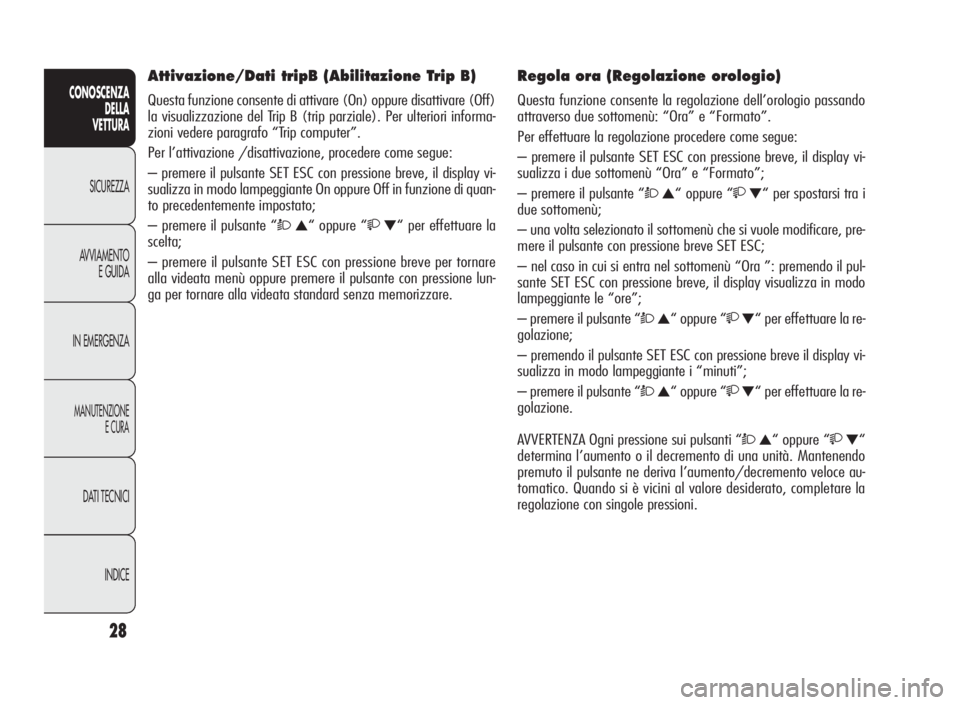

– ATTIVAZIONE/DATI TRIP B
–REGOLAORA

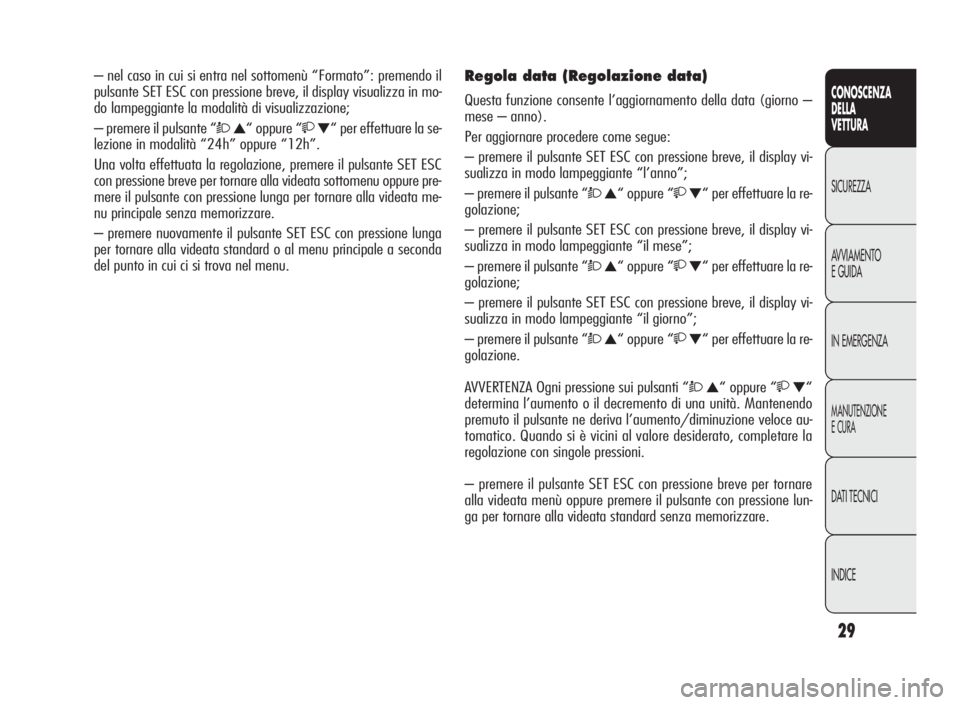

–REGOLADATA
– PRIMA PAGINA (per versioni/mercati, dove previsto)
– VEDI RADIO
– AUTOCLOSE
– UNITÀ MISURA
–LINGUA
– VOLUME AVVISI
– VOLUME TASTI
– BEEP/BUZZ CINTURE
– SERVICE
– AIR BAG/BAG PASSEGGERO
– LUCI DIURNE
– LUCI DI CORTESIA
– USCITA MENU
NOTA Alcune voci, sulle vetture equipaggiate con sistema di radio-
navigazione (per versioni/mercati, dove previsto), vengono vi-
sualizzate dal display di quest’ultimo.MENU DI SETUP
Il menù è composto da una serie di voci la cui selezione, realiz-
zabile mediante i pulsanti “
Ò▲“e“▼“ consente l’accesso
alle diverse operazioni di scelta ed impostazione (setup) riportate
in seguito. Per alcune voci è previsto un sottomenu.
Il menu può essere attivato con una pressione breve del pulsante
SET ESC.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 24

25
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

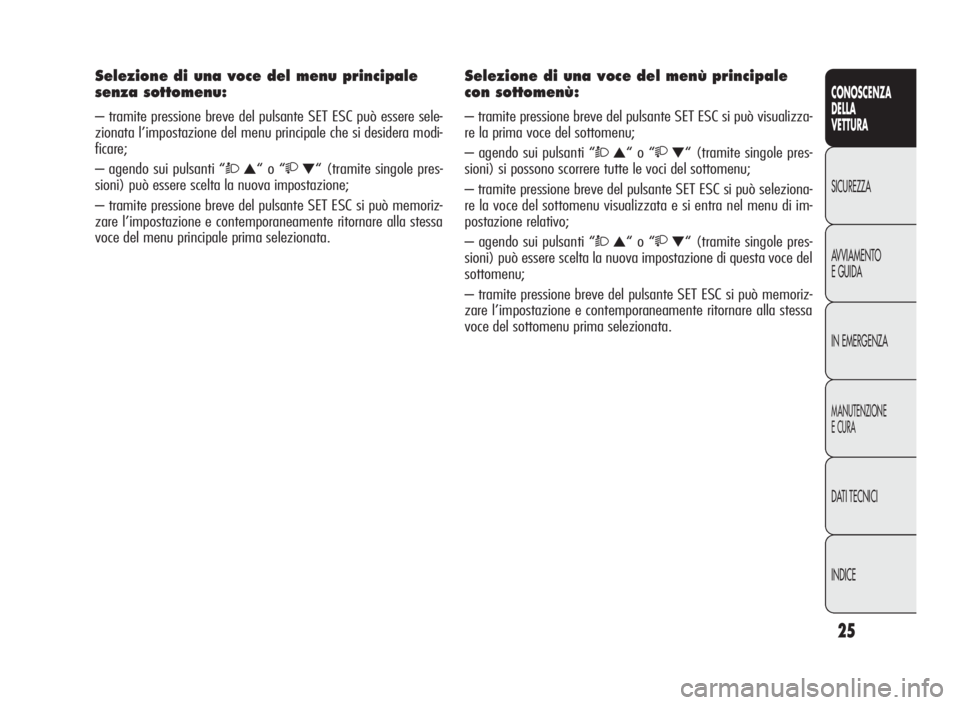

Selezione di una voce del menu principale
senza sottomenu:
– tramite pressione breve del pulsante SET ESC può essere sele-
zionata l’impostazione del menu principale che si desidera modi-
ficare;
– agendo sui pulsanti “
Ò▲“o“▼“ (tramite singole pres-
sioni) può essere scelta la nuova impostazione;
– tramite pressione breve del pulsante SET ESC si può memoriz-
zare l’impostazione e contemporaneamente ritornare alla stessa
voce del menu principale prima selezionata.
Selezione di una voce del menù principale
con sottomenù:
– tramite pressione breve del pulsante SET ESC si può visualizza-
re la prima voce del sottomenu;
– agendo sui pulsanti “
Ò▲“o“▼“ (tramite singole pres-
sioni) si possono scorrere tutte le voci del sottomenu;
– tramite pressione breve del pulsante SET ESC si può seleziona-
re la voce del sottomenu visualizzata e si entra nel menu di im-
postazione relativo;
– agendo sui pulsanti “
Ò▲“o“▼“ (tramite singole pres-
sioni) può essere scelta la nuova impostazione di questa voce del
sottomenu;
– tramite pressione breve del pulsante SET ESC si può memoriz-
zare l’impostazione e contemporaneamente ritornare alla stessa
voce del sottomenu prima selezionata.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 25

26
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

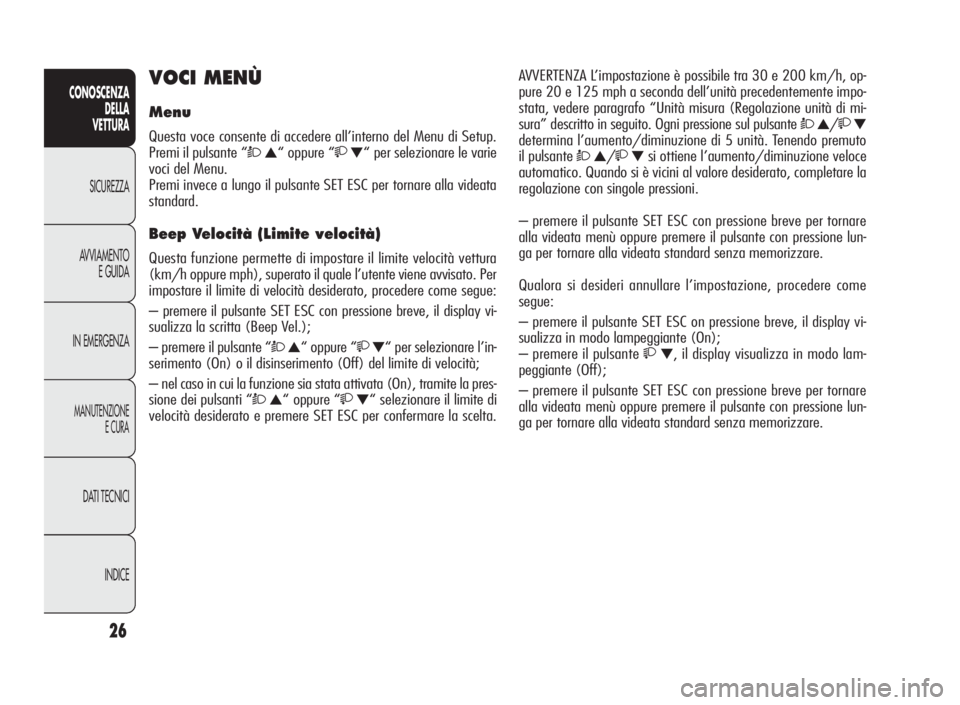

VOCI MENÙ
Menu
Questa voce consente di accedere all’interno del Menu di Setup.
Premi il pulsante “
Ò▲“ oppure “▼“ per selezionare le varie
voci del Menu.
Premi invece a lungo il pulsante SET ESC per tornare alla videata
standard.
Beep Velocità (Limite velocità)
Questa funzione permette di impostare il limite velocità vettura
(km/h oppure mph), superato il quale l’utente viene avvisato. Per
impostare il limite di velocità desiderato, procedere come segue:
– premere il pulsante SET ESC con pressione breve, il display vi-
sualizza la scritta (Beep Vel.);
– premere il pulsante “
Ò▲“ oppure “▼“ per selezionare l’in-
serimento (On) o il disinserimento (Off) del limite di velocità;
– nel caso in cui la funzione sia stata attivata (On), tramite la pres-
sione dei pulsanti “
Ò▲“ oppure “▼“ selezionare il limite di
velocità desiderato e premere SET ESC per confermare la scelta.AVVERTENZA L’impostazione è possibile tra 30 e 200 km/h, op-
pure 20 e 125 mph a seconda dell’unità precedentemente impo-
stata, vedere paragrafo “Unità misura (Regolazione unità di mi-
sura” descritto in seguito. Ogni pressione sul pulsante
Ò▲/▼
determina l’aumento/diminuzione di 5 unità. Tenendo premuto
il pulsante
Ò▲/▼si ottiene l’aumento/diminuzione veloce
automatico. Quando si è vicini al valore desiderato, completare la
regolazione con singole pressioni.
– premere il pulsante SET ESC con pressione breve per tornare
alla videata menù oppure premere il pulsante con pressione lun-
ga per tornare alla videata standard senza memorizzare.
Qualora si desideri annullare l’impostazione, procedere come
segue:
– premere il pulsante SET ESC on pressione breve, il display vi-
sualizza in modo lampeggiante (On);
– premere il pulsante
▼, il display visualizza in modo lam-
peggiante (Off);
– premere il pulsante SET ESC con pressione breve per tornare
alla videata menù oppure premere il pulsante con pressione lun-
ga per tornare alla videata standard senza memorizzare.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 26

27
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

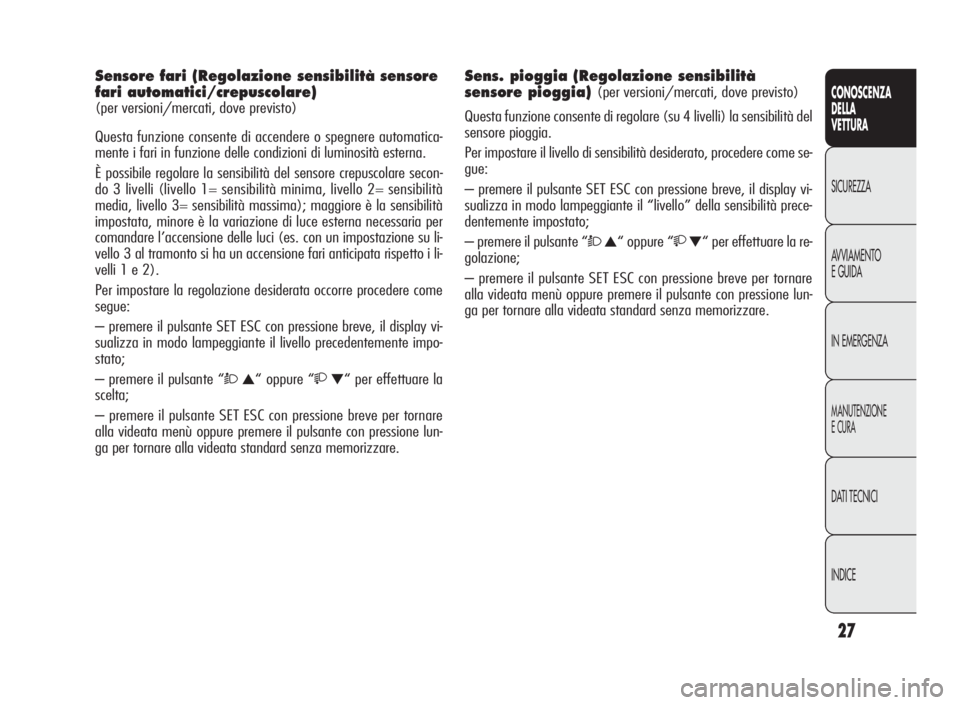

Sensore fari (Regolazione sensibilità sensore
fari automatici/crepuscolare)
(per versioni/mercati, dove previsto)
Questa funzione consente di accendere o spegnere automatica-
mente i fari in funzione delle condizioni di luminosità esterna.
È possibile regolare la sensibilità del sensore crepuscolare secon-
do 3 livelli (livello 1= sensibilità minima, livello 2= sensibilità
media, livello 3= sensibilità massima); maggiore è la sensibilità
impostata, minore è la variazione di luce esterna necessaria per
comandare l’accensione delle luci (es. con un impostazione su li-
vello 3 al tramonto si ha un accensione fari anticipata rispetto i li-
velli1e2).
Per impostare la regolazione desiderata occorre procedere come
segue:
– premere il pulsante SET ESC con pressione breve, il display vi-
sualizza in modo lampeggiante il livello precedentemente impo-
stato;
– premere il pulsante “
Ò▲“ oppure “▼“ per effettuare la
scelta;
– premere il pulsante SET ESC con pressione breve per tornare
alla videata menù oppure premere il pulsante con pressione lun-
ga per tornare alla videata standard senza memorizzare.
Sens. pioggia (Regolazione sensibilità
sensore pioggia)
(per versioni/mercati, dove previsto)
Questa funzione consente di regolare (su 4 livelli) la sensibilità del
sensore pioggia.
Per impostare il livello di sensibilità desiderato, procedere come se-
gue:
– premere il pulsante SET ESC con pressione breve, il display vi-
sualizza in modo lampeggiante il “livello” della sensibilità prece-
dentemente impostato;
– premere il pulsante “
Ò▲“oppure“▼“ per effettuare la re-
golazione;
– premere il pulsante SET ESC con pressione breve per tornare
alla videata menù oppure premere il pulsante con pressione lun-
ga per tornare alla videata standard senza memorizzare.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 27

28
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
Attivazione/Dati tripB (Abilitazione Trip B)
Questa funzione consente di attivare (On) oppure disattivare (Off)
la visualizzazione del Trip B (trip parziale). Per ulteriori informa-
zioni vedere paragrafo “Trip computer”.
Per l’attivazione /disattivazione, procedere come segue:
– premere il pulsante SET ESC con pressione breve, il display vi-
sualizza in modo lampeggiante On oppure Off in funzione di quan-
to precedentemente impostato;
– premere il pulsante “
Ò▲“ oppure “▼“ per effettuare la
scelta;
– premere il pulsante SET ESC con pressione breve per tornare
alla videata menù oppure premere il pulsante con pressione lun-
ga per tornare alla videata standard senza memorizzare.
Regola ora (Regolazione orologio)
Questa funzione consente la regolazione dell’orologio passando
attraverso due sottomenù: “Ora” e “Formato”.
Per effettuare la regolazione procedere come segue:
– premere il pulsante SET ESC con pressione breve, il display vi-
sualizza i due sottomenù “Ora” e “Formato”;
– premere il pulsante “
Ò▲“ oppure “▼“ per spostarsi tra i
due sottomenù;
– una volta selezionato il sottomenù che si vuole modificare, pre-
mere il pulsante con pressione breve SET ESC;
– nel caso in cui si entra nel sottomenù “Ora ”: premendo il pul-
sante SET ESC con pressione breve, il display visualizza in modo
lampeggiante le “ore”;
– premere il pulsante “
Ò▲“oppure“▼“ per effettuare la re-
golazione;
– premendo il pulsante SET ESC con pressione breve il display vi-
sualizza in modo lampeggiante i “minuti”;
– premere il pulsante “
Ò▲“oppure“▼“ per effettuare la re-
golazione.
AVVERTENZA Ogni pressione sui pulsanti “
Ò▲“ oppure “▼“
determina l’aumento o il decremento di una unità. Mantenendo
premuto il pulsante ne deriva l’aumento/decremento veloce au-
tomatico. Quando si è vicini al valore desiderato, completare la
regolazione con singole pressioni.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 28

29
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
– nel caso in cui si entra nel sottomenù “Formato”: premendo il
pulsante SET ESC con pressione breve, il display visualizza in mo-
do lampeggiante la modalità di visualizzazione;
– premere il pulsante “
Ò▲“ oppure “▼“ per effettuare la se-
lezione in modalità “24h” oppure “12h”.
Una volta effettuata la regolazione, premere il pulsante SET ESC
con pressione breve per tornare alla videata sottomenu oppure pre-
mere il pulsante con pressione lunga per tornare alla videata me-
nu principale senza memorizzare.
– premere nuovamente il pulsante SET ESC con pressione lunga
per tornare alla videata standard o al menu principale a seconda
del punto in cui ci si trova nel menu.
Regola data (Regolazione data)
Questa funzione consente l’aggiornamento della data (giorno –
mese – anno).
Per aggiornare procedere come segue:
– premere il pulsante SET ESC con pressione breve, il display vi-
sualizza in modo lampeggiante “l’anno”;
– premere il pulsante “
Ò▲“oppure“▼“ per effettuare la re-
golazione;
– premere il pulsante SET ESC con pressione breve, il display vi-
sualizza in modo lampeggiante “il mese”;
– premere il pulsante “
Ò▲“oppure“▼“ per effettuare la re-
golazione;
– premere il pulsante SET ESC con pressione breve, il display vi-
sualizza in modo lampeggiante “il giorno”;
– premere il pulsante “
Ò▲“oppure“▼“ per effettuare la re-
golazione.
AVVERTENZA Ogni pressione sui pulsanti “
Ò▲“ oppure “▼“
determina l’aumento o il decremento di una unità. Mantenendo
premuto il pulsante ne deriva l’aumento/diminuzione veloce au-
tomatico. Quando si è vicini al valore desiderato, completare la
regolazione con singole pressioni.
– premere il pulsante SET ESC con pressione breve per tornare
alla videata menù oppure premere il pulsante con pressione lun-
ga per tornare alla videata standard senza memorizzare.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 29
