Alfa Romeo Giulietta 2010 Libretto Uso Manutenzione (in Italian)

40
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
SIMBOLOGIA
Su alcuni componenti della vettura sono presenti delle targhette
colorate, la cui simbologia indica precauzioni importanti da osser-
vare nei confronti del componente stesso. È inoltre presente una
targhetta riepilogativa della simbologia ubicata sotto il cofano
motore.
SISTEMA ALFA ROMEO CODE
È un sistema elettronico di blocco motore che permette di au-
mentare la protezione contro tentativi di furto della vettura. Si at-
tiva automaticamente estraendo la chiave dal dispositivo di av-
viamento.
In ogni chiave è presente un dispositivo elettronico che ha la fun-
zione di modulare il segnale emesso in fase di avviamento da un’an-
tenna incorporata nel dispositivo di avviamento. Il segnale costi-
tuisce la “parola d’ordine”, sempre diversa ad ogni avviamento,
con cui la centralina riconosce la chiave e consente l’avviamento.
FUNZIONAMENTO
Ad ogni avviamento, ruotando la chiave in posizione MAR, la cen-
tralina del sistema Alfa Romeo CODE invia alla centralina control-
lo motore un codice di riconoscimento per disattivarne il blocco del-
le funzioni.
L’invio del codice di riconoscimento, avviene solo se la centralina
del sistema Alfa Romeo CODE ha riconosciuto il codice trasmesso-
gli dalla chiave.
Ruotando la chiave in posizione STOP, il sistema Alfa Romeo
CODE disattiva le funzioni della centralina controllo motore. Se, du-
rante l’avviamento, il codice non viene riconosciuto correttamen-
te, sul quadro strumenti si accende la spia
Y.
In tal caso ruotare la chiave in posizione STOP e successivamente
in MAR; se il blocco persiste riprovare con le altre chiavi in dota-
zione. Se non si è ancora riusciti ad avviare il motore rivolgiti ai
Servizi Autorizzati Alfa Romeo.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 40

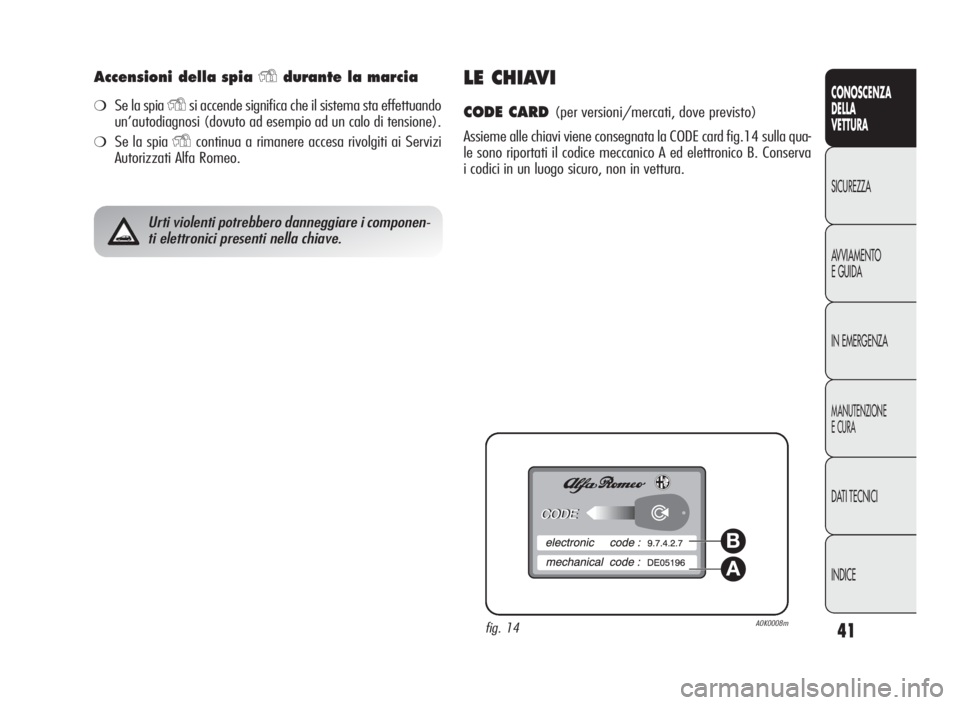

41
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
Accensioni della spiaYdurante la marcia
❍Se la spiaYsi accende significa che il sistema sta effettuando
un’autodiagnosi (dovuto ad esempio ad un calo di tensione).
❍Se la spiaYcontinua a rimanere accesa rivolgiti ai Servizi
Autorizzati Alfa Romeo.
LE CHIAVI
CODE CARD(per versioni/mercati, dove previsto)
Assieme alle chiavi viene consegnata la CODE card fig.14 sulla qua-
le sono riportati il codice meccanico A ed elettronico B. Conserva
i codici in un luogo sicuro, non in vettura.
Urti violenti potrebbero danneggiare i componen-
ti elettronici presenti nella chiave.
fig. 14A0K0008m
A
B
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 41

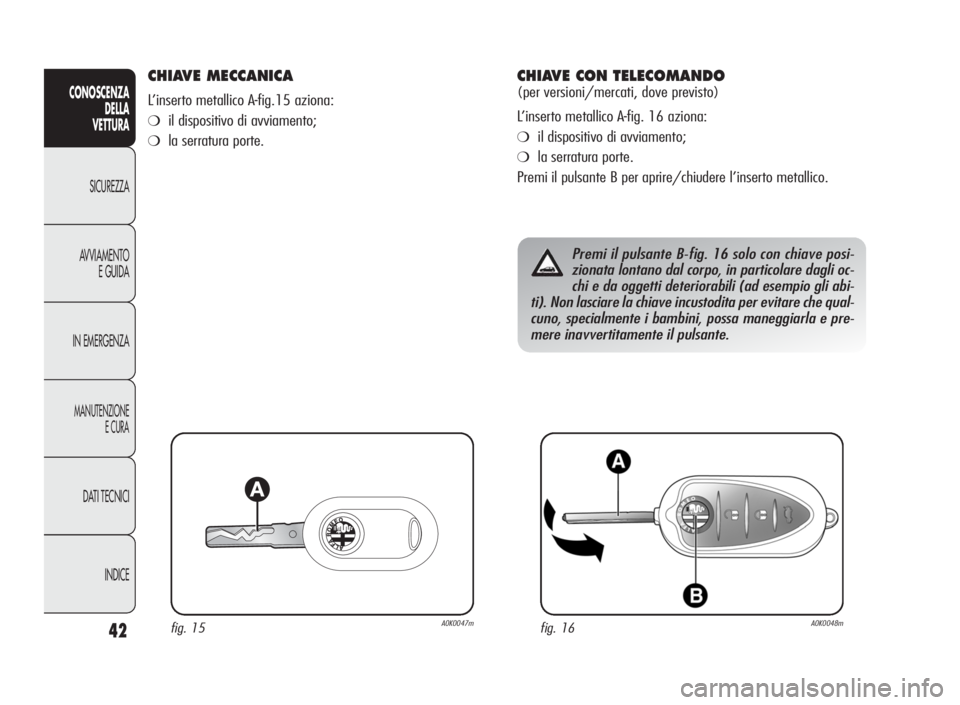

42
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
CHIAVE MECCANICA
L’inserto metallico A-fig.15 aziona:
❍il dispositivo di avviamento;
❍la serratura porte.
fig. 15A0K0047mfig. 16A0K0048m
Premi il pulsante B-fig. 16 solo con chiave posi-
zionata lontano dal corpo, in particolare dagli oc-
chi e da oggetti deteriorabili (ad esempio gli abi-
ti). Non lasciare la chiave incustodita per evitare che qual-
cuno, specialmente i bambini, possa maneggiarla e pre-
mere inavvertitamente il pulsante.
CHIAVE CON TELECOMANDO
(per versioni/mercati, dove previsto)
L’inserto metallico A-fig. 16 aziona:
❍il dispositivo di avviamento;
❍la serratura porte.
Premi il pulsante B per aprire/chiudere l’inserto metallico.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 42

43
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
Sblocco porte e bagagliaio
Pressione breve del pulsanteË: sblocco delle porte, del bagagliaio,
accensione temporizzata delle plafoniere interne e doppia segna-
lazione luminosa degli indicatori di direzione (per versioni/mercati,
dove previsto).
Lo sblocco porte avviene automaticamente in caso di intervento
del sistema blocco carburante.
Se effettuando il blocco porte, una o più porte o il bagagliaio non
sono chiuse correttamente, il LED lampeggia velocemente insieme
agli indicatori di direzione.
Blocco porte e bagagliaio
Pressione breve del pulsanteÁ: blocco delle porte, del bagagliaio
con spegnimento della plafoniera interna e singola segnalazione
luminosa degli indicatori di direzione (per versioni/mercati, dove
previsto).
Se una o più porte sono aperte il blocco non viene effettuato. Ciò
viene segnalato da un rapido lampeggio degli indicatori di direzione
(per versioni/mercati, dove previsto). Il blocco delle porte viene
effettuato in caso di bagagliaio aperto.
Con velocità superiore ai 20 km/h, si ha il blocco automatico del-
le porte se è stata impostata la funzione specifica (solo versioni
con Display multifunzionale riconfigurabile).

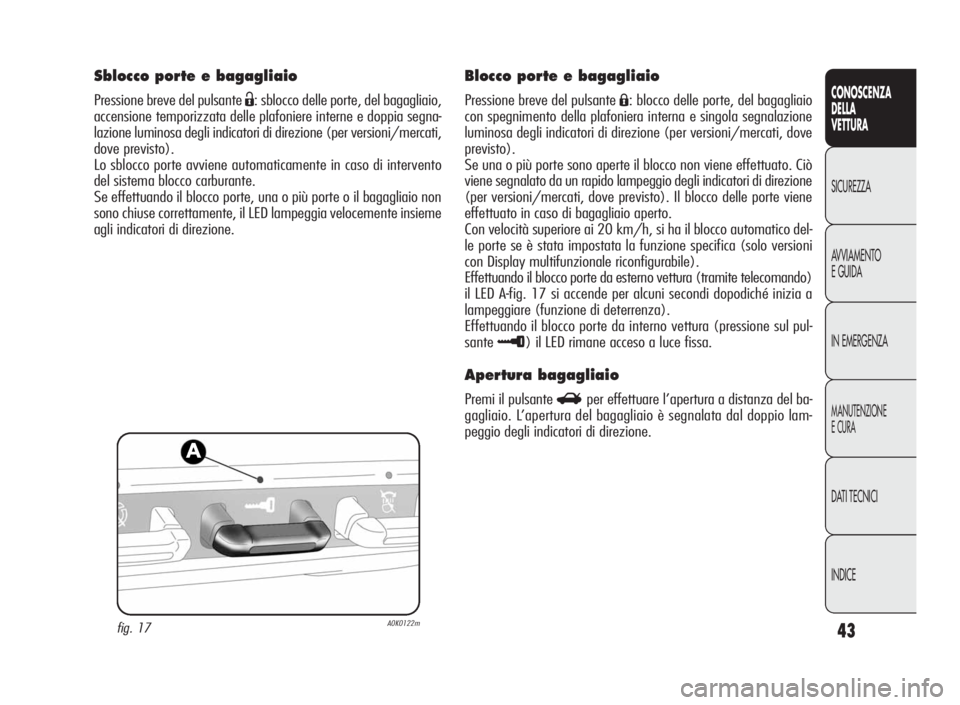

Effettuando il blocco porte da esterno vettura (tramite telecomando)
il LED A-fig. 17 si accende per alcuni secondi dopodiché inizia a
lampeggiare (funzione di deterrenza).
Effettuando il blocco porte da interno vettura (pressione sul pul-
sante
≈) il LED rimane acceso a luce fissa.
Apertura bagagliaio
Premi il pulsanteRper effettuare l’apertura a distanza del ba-
gagliaio. L’apertura del bagagliaio è segnalata dal doppio lam-
peggio degli indicatori di direzione.
fig. 17A0K0122m
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 43

44
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
RICHIESTA TELECOMANDI SUPPLEMENTARI
Il sistema può riconoscere fino ad 8 telecomandi. Qualora fosse
necessario richiedere un nuovo telecomando, rivolgiti ai Servizi
Autorizzati Alfa Romeo portando con te la CODE card (per versio-
ni/mercati, dove previsto), un documento di identità e i documenti
identificativi di possesso della vettura.
fig. 18A0K0051m
Le pile esaurite sono nocive per l’ambiente, per-
tanto devi gettarle negli appositi contenitori co-
me previsto dalle norme di legge oppure possono
essere consegnate ai Servizi Autorizzati Alfa Romeo, che
si occuperanno dello smaltimento.

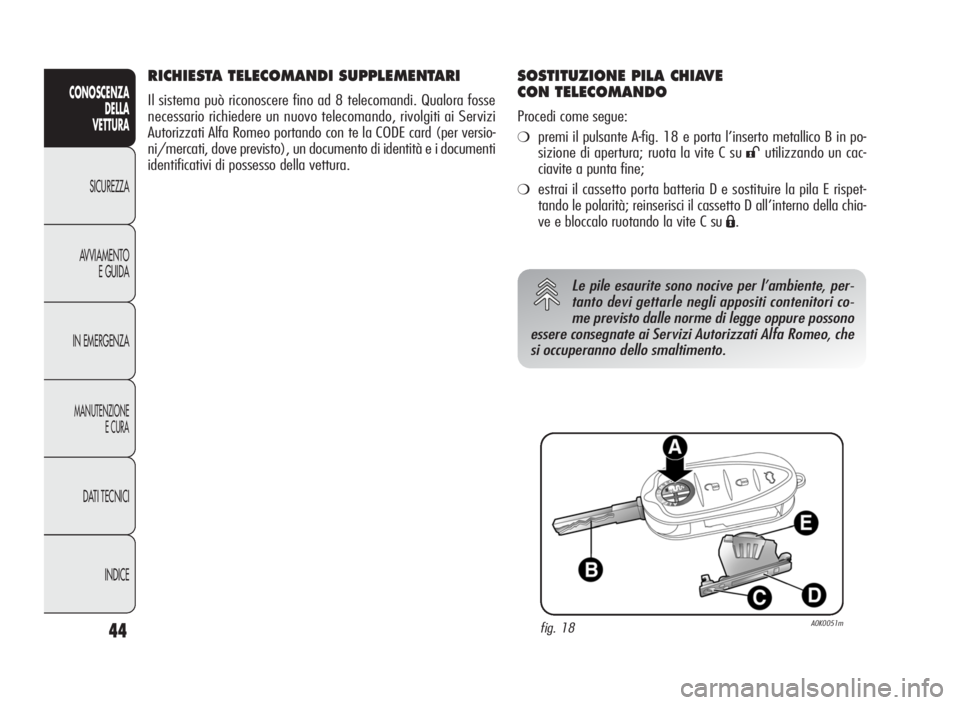

SOSTITUZIONE PILA CHIAVE
CON TELECOMANDO
Procedi come segue:
❍premi il pulsante A-fig. 18 e porta l’inserto metallico B in po-
sizione di apertura; ruota la vite C su
:utilizzando un cac-
ciavite a punta fine;
❍estrai il cassetto porta batteria D e sostituire la pila E rispet-
tando le polarità; reinserisci il cassetto D all’interno della chia-
ve e bloccalo ruotando la vite C su
Á.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 44

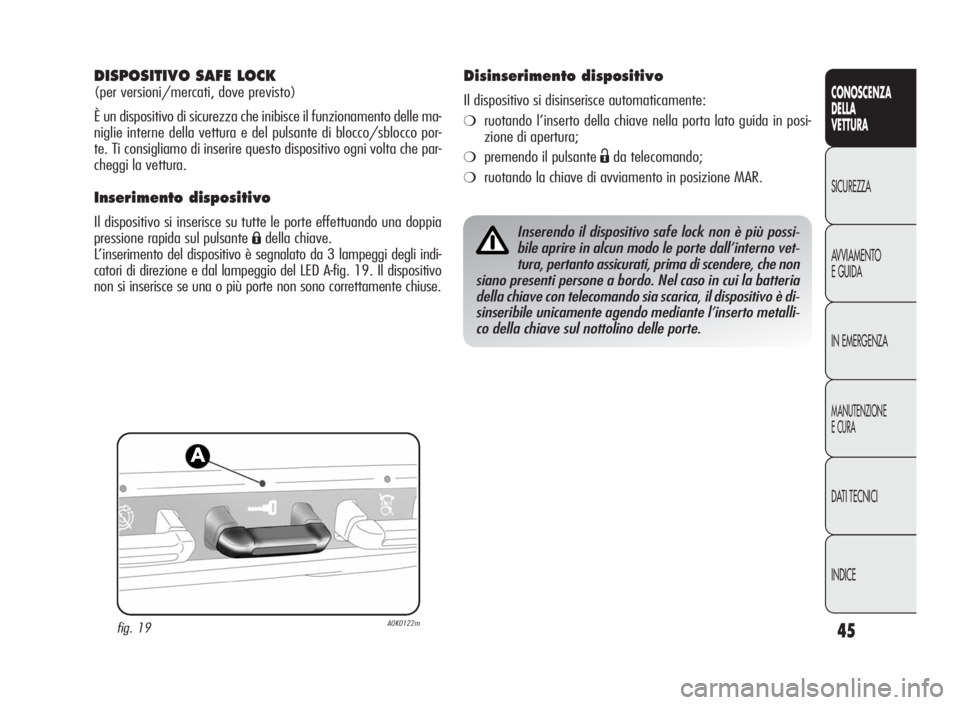

45
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
DISPOSITIVO SAFE LOCK
(per versioni/mercati, dove previsto)
È un dispositivo di sicurezza che inibisce il funzionamento delle ma-
niglie interne della vettura e del pulsante di blocco/sblocco por-
te. Ti consigliamo di inserire questo dispositivo ogni volta che par-
cheggi la vettura.
Inserimento dispositivo
Il dispositivo si inserisce su tutte le porte effettuando una doppia
pressione rapida sul pulsante
Ádella chiave.
L’inserimento del dispositivo è segnalato da 3 lampeggi degli indi-
catori di direzione e dal lampeggio del LED A-fig. 19. Il dispositivo
non si inserisce se una o più porte non sono correttamente chiuse.Inserendo il dispositivo safe lock non è più possi-
bile aprire in alcun modo le porte dall’interno vet-
tura, pertanto assicurati, prima di scendere, che non
siano presenti persone a bordo. Nel caso in cui la batteria
della chiave con telecomando sia scarica, il dispositivo è di-
sinseribile unicamente agendo mediante l’inserto metalli-
co della chiave sul nottolino delle porte.
Disinserimento dispositivo
Il dispositivo si disinserisce automaticamente:
❍ruotando l’inserto della chiave nella porta lato guida in posi-
zione di apertura;
❍premendo il pulsanteËda telecomando;
❍ruotando la chiave di avviamento in posizione MAR.
fig. 19A0K0122m
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 45

46
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
Qui di seguito vengono riassunte le principali funzioni attivabili con le chiavi (con e senza telecomando):
Tipo di chiave
Chiave meccanica
Chiave con telecomando
Lampeggio indicatori
di direzione (solo con chiave
con telecomando)
LED di deterrenza
Sblocco
serrature
Rotazione chiave
in senso antiorario
(lato guida)
Rotazione chiave
in senso antiorario
(lato guida)
Pressione breve
sul pulsante
Ë
2 lampeggi
SpegnimentoBlocco serrature
dall’esterno
Rotazione chiave
in senso orario
(lato guida)
Rotazione chiave
in senso orario
(lato guida)
Pressione breve
sul pulsante
Á
1 lampeggio
Accensione fissa per
circa 3 secondi e
successivamente
lampeggio di
deterrenzaInserimento Safe lock
(per versioni/mercati,
dove previsto)
–
–
Doppia pressione
sul pulsante
Á
3 lampeggi
Doppio lampeggio e
successivamente
lampeggio di
deterrenzaSblocco
portellone
bagagliaio
–
–
Pressione breve
sul pulsante
R
2 lampeggi
Lampeggio di
deterrenza
AVVERTENZA La manovra di discesa cristalli è una conseguenza di un comando di sblocco porte; la manovra di risalita cristalli è una
conseguenza di un comando di blocco porte.
Discesa cristalli
(per versioni/mercati,
dove previsto)
–
–
Pressione prolungata
(per più di 2
secondi)
sul pulsante
Ë
2 lampeggi
SpegnimentoRisalita cristalli
(per versioni/mercati,
dove previsto)
–
–
Pressione prolungata
(per più di 2
secondi)
sul pulsante
Á
1 lampeggio
Lampeggio di
deterrenza
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 46

47
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
ALLARME(per versioni/mercati, dove previsto)
INTERVENTO DELL’ALLARME
L’allarme interviene nei seguenti casi:
❍apertura illecita di porte/cofano motore/bagagliaio (prote-
zione perimetrale);
❍azionamento illecito del dispositivo di avviamento (rotazione
chiave in MAR);
❍taglio dei cavi della batteria;
❍presenza di corpi in movimento all’interno dell’abitacolo (pro-
tezione volumetrica);
❍sollevamento/inclinazione anomalo della vettura (per versio-
ni/mercati, dove previsto).
L’intervento dell’allarme è evidenziato da una segnalazione acu-
stica e visiva (lampeggio degli indicatori di direzione per alcuni
secondi). Le modalità di intervento possono variare in funzione dei
mercati. È previsto un numero massimo di cicli acustico/visivi,
terminato il quale il sistema riprende il suo normale funzionamento.
AVVERTENZA La funzione blocco motore è garantita dall’Alfa
Romeo CODE, che si attiva automaticamente estraendo la chiave
dal dispositivo di avviamento.
AVVERTENZA L’allarme viene adeguato all'origine alle norme del-
le diverse nazioni.
INSERIMENTO ALLARME
Con porte e cofani chiusi, chiave di avviamento ruotata in posizione
STOP oppure estratta, punta la chiave con telecomando in dire-
zione della vettura quindi premi e rilascia il pulsante
Á.Adecce-
zione di alcuni mercati, l’impianto emette una segnalazione visi-
va ed acustica ed attiva il blocco porte.
L’inserimento dell’allarme è preceduto da una fase di auto diagnosi:
in caso di anomalia, il sistema emette un ulteriore segnalazione
acustica e/o visiva mediante LED su plancia.
Se dopo l’inserimento dell’allarme viene emessa una seconda se-
gnalazione acustica e/o visiva mediante LED su plancia, dopo
circa 4 secondi dall’inserimento, disinserisci l’allarme premendo il
pulsante
Ë, verifica la corretta chiusura di porte, cofano motore e
bagagliaio, quindi riattiva il sistema premendo il pulsante
Á.
Se l'allarme emette una segnalazione acustica anche con porte,
cofano motore e bagagliaio correttamente chiusi, significa che si
è verificata un'anomalia di funzionamento del sistema: in questo
caso rivolgiti ai Servizi Autorizzati Alfa Romeo.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 47

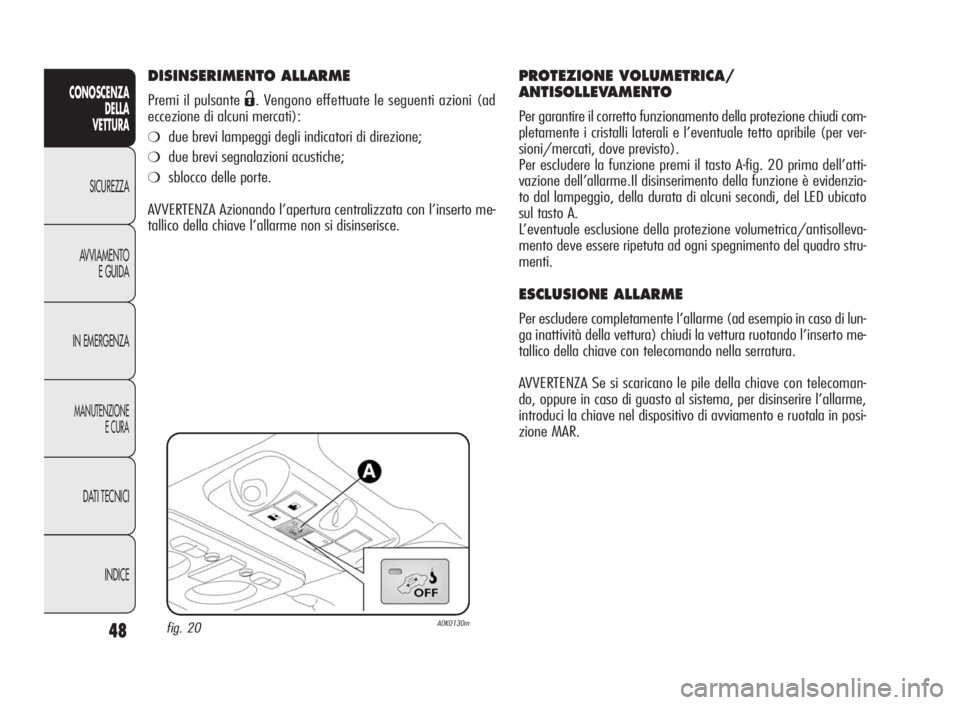

48
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
DISINSERIMENTO ALLARME
Premi il pulsanteË. Vengono effettuate le seguenti azioni (ad
eccezione di alcuni mercati):
❍due brevi lampeggi degli indicatori di direzione;
❍due brevi segnalazioni acustiche;
❍sblocco delle porte.
AVVERTENZA Azionando l’apertura centralizzata con l’inserto me-
tallico della chiave l’allarme non si disinserisce.
PROTEZIONE VOLUMETRICA/
ANTISOLLEVAMENTO
Per garantire il corretto funzionamento della protezione chiudi com-
pletamente i cristalli laterali e l’eventuale tetto apribile (per ver-
sioni/mercati, dove previsto).
Per escludere la funzione premi il tasto A-fig. 20 prima dell’atti-
vazione dell’allarme.Il disinserimento della funzione è evidenzia-
to dal lampeggio, della durata di alcuni secondi, del LED ubicato
sul tasto A.
L’eventuale esclusione della protezione volumetrica/antisolleva-
mento deve essere ripetuta ad ogni spegnimento del quadro stru-
menti.
ESCLUSIONE ALLARME
Per escludere completamente l’allarme (ad esempio in caso di lun-
ga inattività della vettura) chiudi la vettura ruotando l’inserto me-
tallico della chiave con telecomando nella serratura.
AVVERTENZA Se si scaricano le pile della chiave con telecoman-
do, oppure in caso di guasto al sistema, per disinserire l’allarme,
introduci la chiave nel dispositivo di avviamento e ruotala in posi-
zione MAR.
fig. 20A0K0130m
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 48

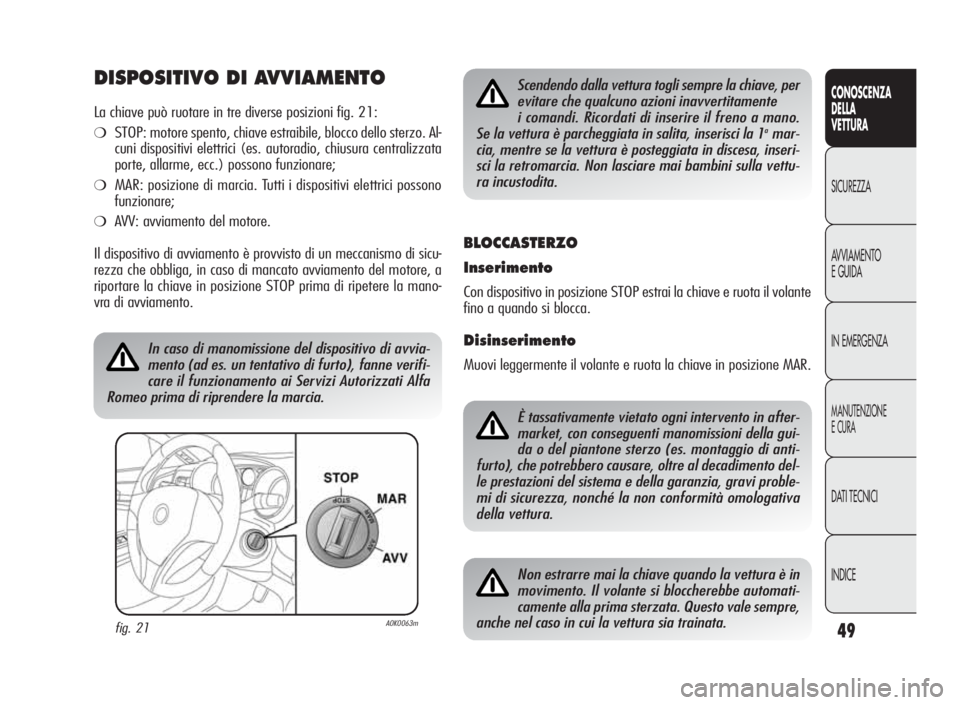

49
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
DISPOSITIVO DI AVVIAMENTO
La chiave può ruotare in tre diverse posizioni fig. 21:
❍STOP: motore spento, chiave estraibile, blocco dello sterzo. Al-
cuni dispositivi elettrici (es. autoradio, chiusura centralizzata
porte, allarme, ecc.) possono funzionare;
❍MAR: posizione di marcia. Tutti i dispositivi elettrici possono
funzionare;
❍AVV: avviamento del motore.
Il dispositivo di avviamento è provvisto di un meccanismo di sicu-
rezza che obbliga, in caso di mancato avviamento del motore, a
riportare la chiave in posizione STOP prima di ripetere la mano-
vra di avviamento.
fig. 21A0K0063m
In caso di manomissione del dispositivo di avvia-
mento (ad es. un tentativo di furto), fanne verifi-
care il funzionamento ai Servizi Autorizzati Alfa
Romeo prima di riprendere la marcia.
Scendendo dalla vettura togli sempre la chiave, per
evitare che qualcuno azioni inavvertitamente
i comandi. Ricordati di inserire il freno a mano.
Se la vettura è parcheggiata in salita, inserisci la 1
amar-
cia, mentre se la vettura è posteggiata in discesa, inseri-
sci la retromarcia. Non lasciare mai bambini sulla vettu-
ra incustodita.
BLOCCASTERZO
Inserimento
Con dispositivo in posizione STOP estrai la chiave e ruota il volante
fino a quando si blocca.
Disinserimento
Muovi leggermente il volante e ruota la chiave in posizione MAR.
È tassativamente vietato ogni intervento in after-
market, con conseguenti manomissioni della gui-
da o del piantone sterzo (es. montaggio di anti-
furto), che potrebbero causare, oltre al decadimento del-
le prestazioni del sistema e della garanzia, gravi proble-
mi di sicurezza, nonché la non conformità omologativa
della vettura.
Non estrarre mai la chiave quando la vettura è in
movimento. Il volante si bloccherebbe automati-
camente alla prima sterzata. Questo vale sempre,
anche nel caso in cui la vettura sia trainata.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 49
