Alfa Romeo Giulietta 2010 Libretto Uso Manutenzione (in Italian)
Manufacturer: ALFA ROMEO, Model Year: 2010, Model line: Giulietta, Model: Alfa Romeo Giulietta 2010Pages: 294, PDF Dimensioni: 5.21 MB
Page 51 of 294

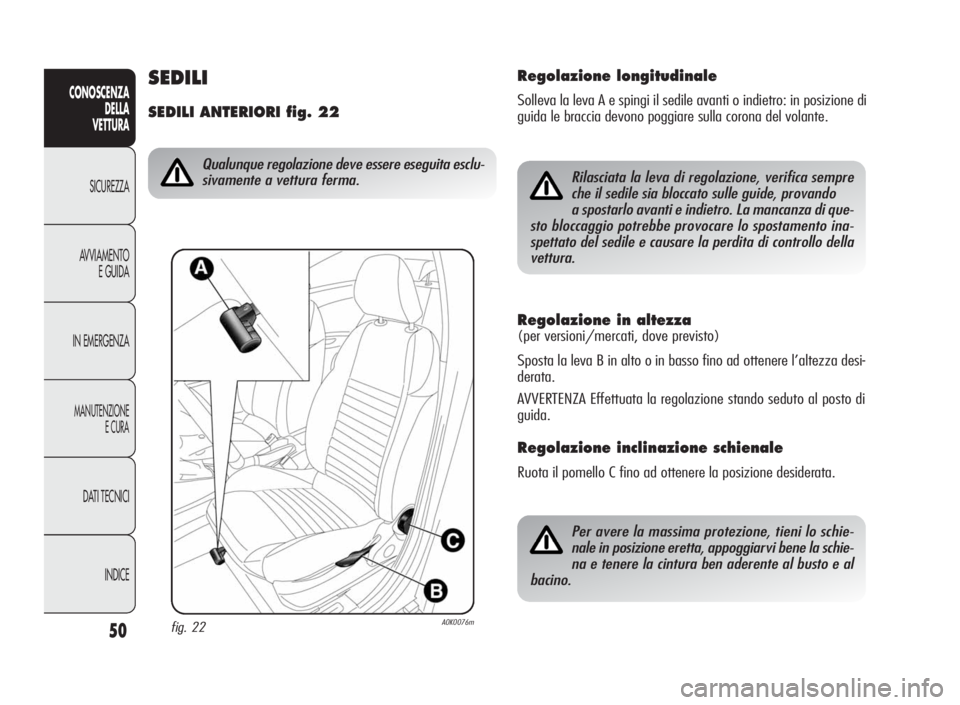

50
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
Regolazione in altezza
(per versioni/mercati, dove previsto)
Sposta la leva B in alto o in basso fino ad ottenere l’altezza desi-
derata.
AVVERTENZA Effettuata la regolazione stando seduto al posto di
guida.
Regolazione inclinazione schienale
Ruota il pomello C fino ad ottenere la posizione desiderata.
SEDILI
SEDILI ANTERIORI fig. 22
fig. 22A0K0076m
Qualunque regolazione deve essere eseguita esclu-
sivamente a vettura ferma.
Regolazione longitudinale
Solleva la leva A e spingi il sedile avanti o indietro: in posizione di
guida le braccia devono poggiare sulla corona del volante.
Rilasciata la leva di regolazione, verifica sempre
che il sedile sia bloccato sulle guide, provando
a spostarlo avanti e indietro. La mancanza di que-
sto bloccaggio potrebbe provocare lo spostamento ina-
spettato del sedile e causare la perdita di controllo della
vettura.
Per avere la massima protezione, tieni lo schie-
nale in posizione eretta, appoggiarvi bene la schie-
na e tenere la cintura ben aderente al busto e al
bacino.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 50
Page 52 of 294

51
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
Riscaldamento elettrico sedili
(per versioni/mercati, dove previsto)
Con chiave in posizione MAR premi il pulsante A-fig. 23 per l’in-
serimento/disinserimento della funzione. L’inserimento è eviden-
ziato dall’accensione del LED ubicato sul pulsante stesso.
Regolazione lombare elettrica
(per versioni/mercati, dove previsto)
Con chiave in posizione MAR premi il pulsante B-fig. 23 per l’in-
serimento/disinserimento della funzione. L’inserimento è eviden-
ziato dall’accensione del LED ubicato sul pulsante stesso.
fig. 23A0K0213m
SEDILI ANTERIORI CON REGOLAZIONE
ELETTRICA fig. 24
(per versioni/mercati, dove previsto)
I comandi per la regolazione del sedile sono:
Comando multifunzione A:
❍regolazione in altezza del sedile (spostamento verticale del se-
dile);
❍spostamento longitudinale del sedile;
B: Regolazione inclinazione schienale e regolazione lombare;
C: Pulsanti memorizzazione posizione sedile lato guida.
fig. 24A0K0214m
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 51
Page 53 of 294

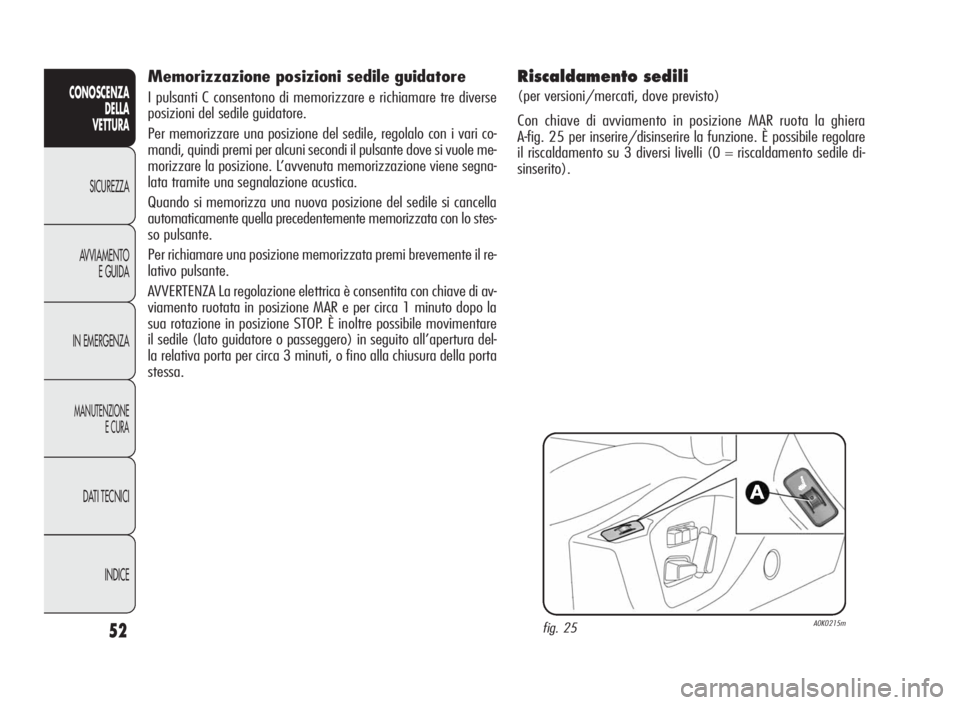

52
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
Riscaldamento sedili
(per versioni/mercati, dove previsto)
Con chiave di avviamento in posizione MAR ruota la ghiera
A-fig. 25 per inserire/disinserire la funzione. È possibile regolare
il riscaldamento su 3 diversi livelli (0 = riscaldamento sedile di-
sinserito).
fig. 25A0K0215m
Memorizzazione posizioni sedile guidatore
I pulsanti C consentono di memorizzare e richiamare tre diverse
posizioni del sedile guidatore.
Per memorizzare una posizione del sedile, regolalo con i vari co-
mandi, quindi premi per alcuni secondi il pulsante dove si vuole me-
morizzare la posizione. L’avvenuta memorizzazione viene segna-
lata tramite una segnalazione acustica.
Quando si memorizza una nuova posizione del sedile si cancella
automaticamente quella precedentemente memorizzata con lo stes-
so pulsante.
Per richiamare una posizione memorizzata premi brevemente il re-
lativo pulsante.
AVVERTENZA La regolazione elettrica è consentita con chiave di av-
viamento ruotata in posizione MAR e per circa 1 minuto dopo la
sua rotazione in posizione STOP. È inoltre possibile movimentare
il sedile (lato guidatore o passeggero) in seguito all’apertura del-
la relativa porta per circa 3 minuti, o fino alla chiusura della porta
stessa.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 52
Page 54 of 294

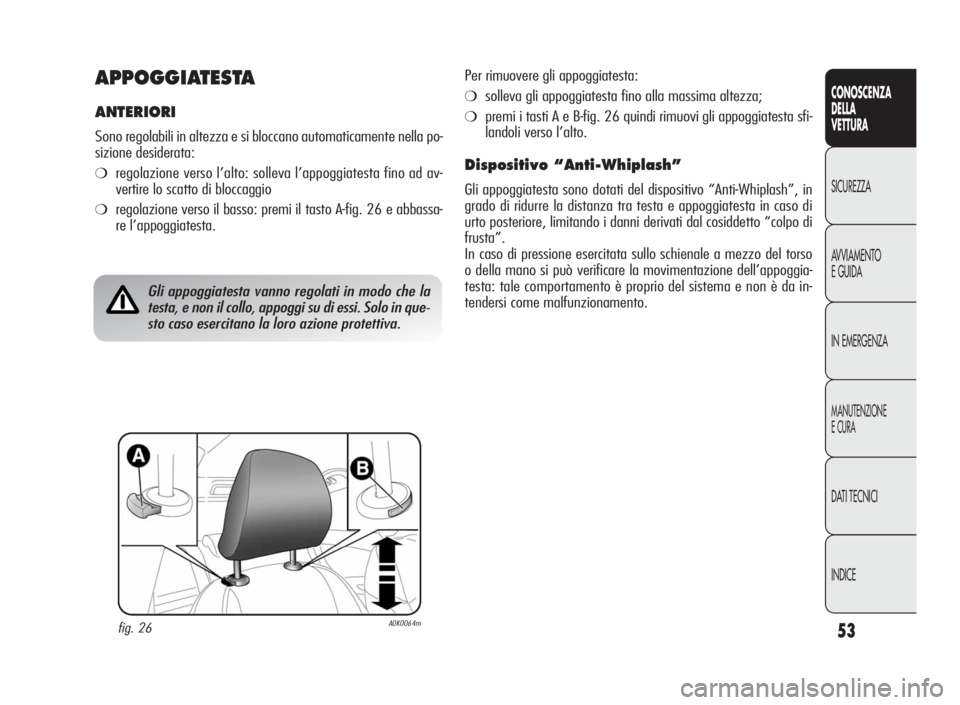

53
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
APPOGGIATESTA
ANTERIORI
Sono regolabili in altezza e si bloccano automaticamente nella po-
sizione desiderata:
❍regolazione verso l’alto: solleva l’appoggiatesta fino ad av-
vertire lo scatto di bloccaggio
❍regolazione verso il basso: premi il tasto A-fig. 26 e abbassa-
re l’appoggiatesta.
fig. 26A0K0064m
Gli appoggiatesta vanno regolati in modo che la
testa, e non il collo, appoggi su di essi. Solo in que-
sto caso esercitano la loro azione protettiva.
Per rimuovere gli appoggiatesta:
❍solleva gli appoggiatesta fino alla massima altezza;
❍premi i tasti A e B-fig. 26 quindi rimuovi gli appoggiatesta sfi-
landoli verso l’alto.
Dispositivo “Anti-Whiplash”
Gli appoggiatesta sono dotati del dispositivo “Anti-Whiplash”, in
grado di ridurre la distanza tra testa e appoggiatesta in caso di
urto posteriore, limitando i danni derivati dal cosiddetto “colpo di
frusta”.
In caso di pressione esercitata sullo schienale a mezzo del torso
o della mano si può verificare la movimentazione dell’appoggia-
testa: tale comportamento è proprio del sistema e non è da in-
tendersi come malfunzionamento.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 53
Page 55 of 294

54
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

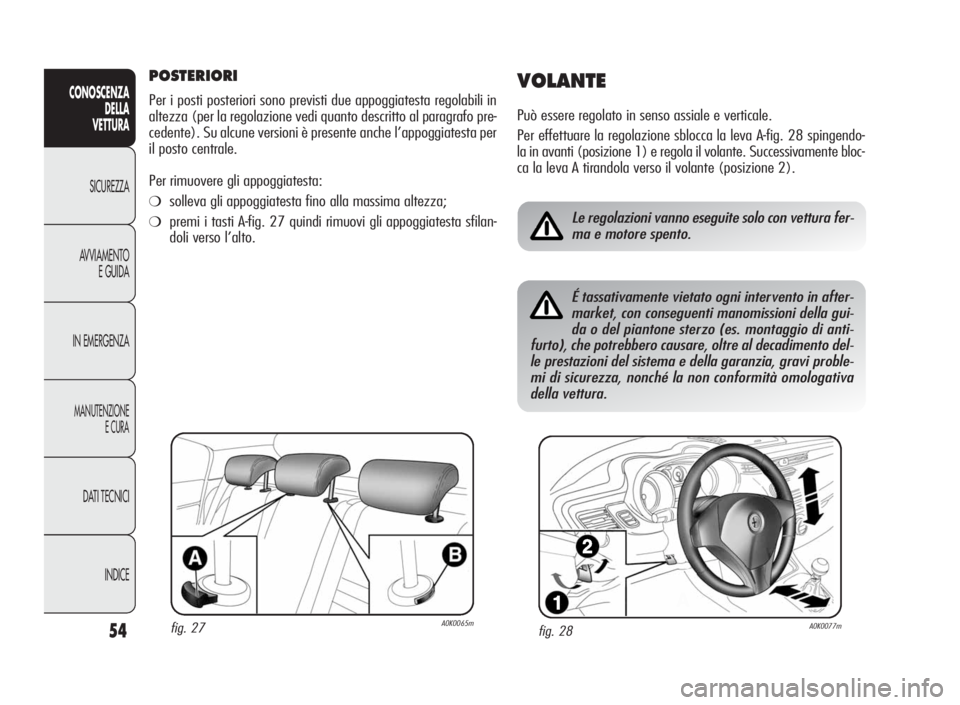

POSTERIORI
Per i posti posteriori sono previsti due appoggiatesta regolabili in
altezza (per la regolazione vedi quanto descritto al paragrafo pre-
cedente). Su alcune versioni è presente anche l’appoggiatesta per
il posto centrale.
Per rimuovere gli appoggiatesta:
❍solleva gli appoggiatesta fino alla massima altezza;
❍premi i tasti A-fig. 27 quindi rimuovi gli appoggiatesta sfilan-
doli verso l’alto.
VOLANTE
Può essere regolato in senso assiale e verticale.
Per effettuare la regolazione sblocca la leva A-fig. 28 spingendo-
la in avanti (posizione 1) e regola il volante. Successivamente bloc-
ca la leva A tirandola verso il volante (posizione 2).
fig. 27A0K0065mfig. 28A0K0077m
Le regolazioni vanno eseguite solo con vettura fer-
ma e motore spento.
É tassativamente vietato ogni intervento in after-
market, con conseguenti manomissioni della gui-
da o del piantone sterzo (es. montaggio di anti-
furto), che potrebbero causare, oltre al decadimento del-
le prestazioni del sistema e della garanzia, gravi proble-
mi di sicurezza, nonché la non conformità omologativa
della vettura.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 54
Page 56 of 294

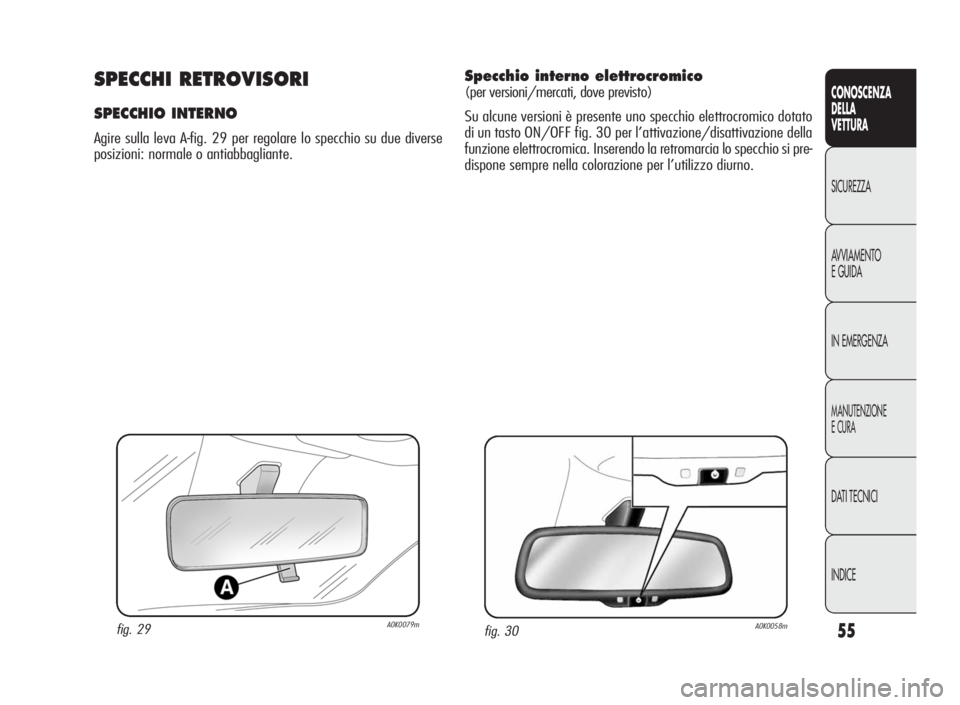

55
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
fig. 29A0K0079m
SPECCHI RETROVISORI
SPECCHIO INTERNO
Agire sulla leva A-fig. 29 per regolare lo specchio su due diverse
posizioni: normale o antiabbagliante.
Specchio interno elettrocromico
(per versioni/mercati, dove previsto)
Su alcune versioni è presente uno specchio elettrocromico dotato
di un tasto ON/OFF fig. 30 per l’attivazione/disattivazione della
funzione elettrocromica. Inserendo la retromarcia lo specchio si pre-
dispone sempre nella colorazione per l’utilizzo diurno.
fig. 30A0K0058m
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 55
Page 57 of 294

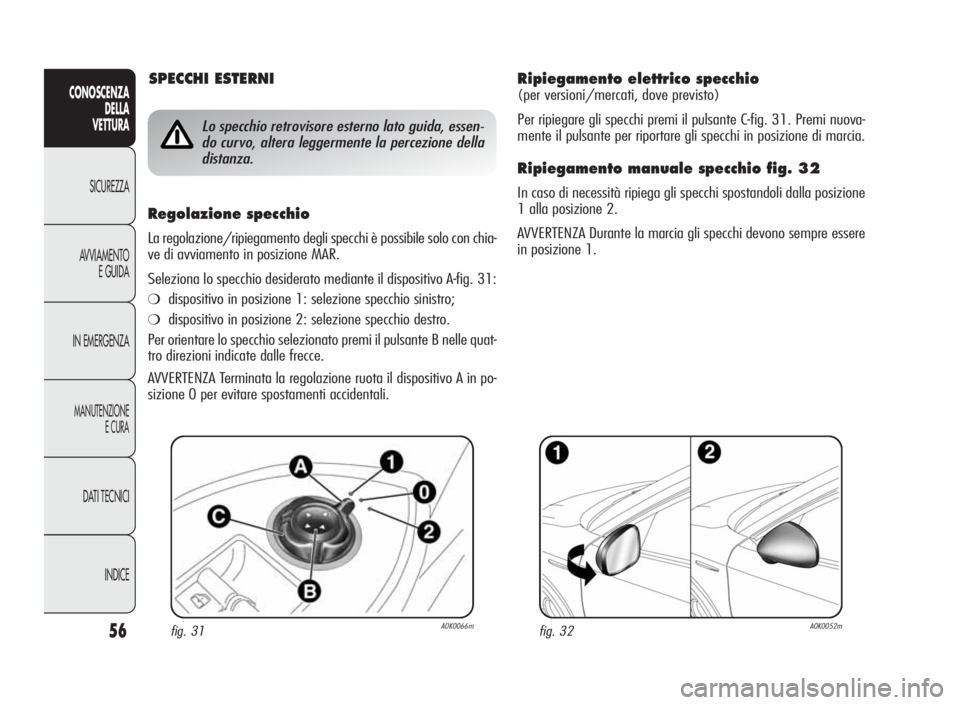

56
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
Ripiegamento elettrico specchio
(per versioni/mercati, dove previsto)
Per ripiegare gli specchi premi il pulsante C-fig. 31. Premi nuova-
mente il pulsante per riportare gli specchi in posizione di marcia.
Ripiegamento manuale specchio fig. 32
In caso di necessità ripiega gli specchi spostandoli dalla posizione
1 alla posizione 2.
AVVERTENZA Durante la marcia gli specchi devono sempre essere
in posizione 1.
Regolazione specchio
La regolazione/ripiegamento degli specchi è possibile solo con chia-
ve di avviamento in posizione MAR.
Seleziona lo specchio desiderato mediante il dispositivo A-fig. 31:
❍dispositivo in posizione 1: selezione specchio sinistro;
❍dispositivo in posizione 2: selezione specchio destro.
Per orientare lo specchio selezionato premi il pulsante B nelle quat-
tro direzioni indicate dalle frecce.
AVVERTENZA Terminata la regolazione ruota il dispositivo A in po-
sizione 0 per evitare spostamenti accidentali.
fig. 31A0K0066mfig. 32A0K0052m
SPECCHI ESTERNI
Lo specchio retrovisore esterno lato guida, essen-
do curvo, altera leggermente la percezione della
distanza.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 56
Page 58 of 294

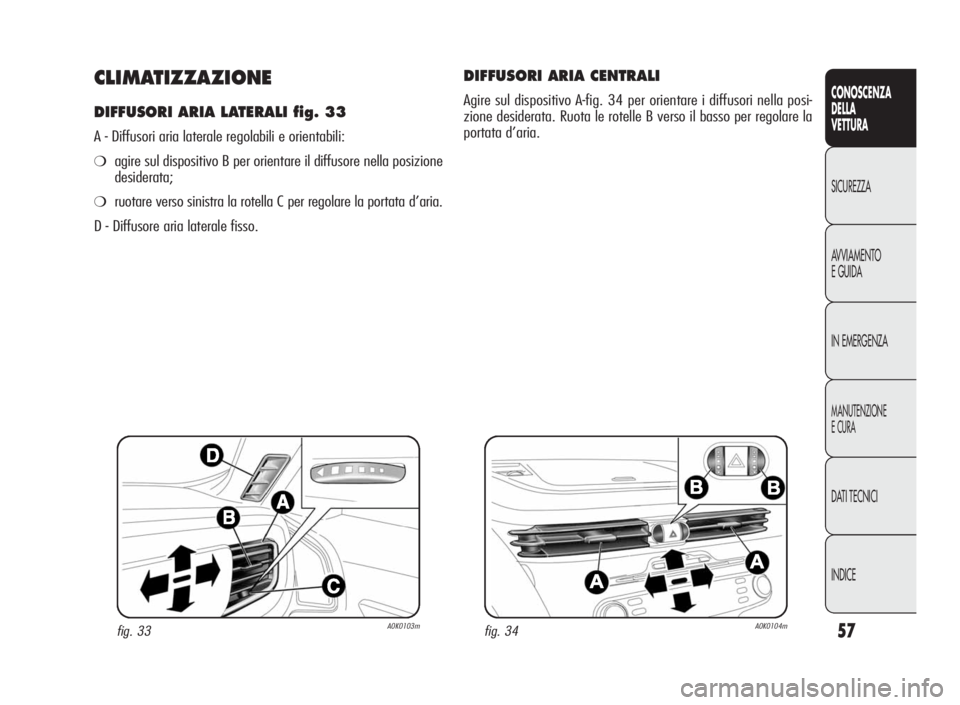

57
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
CLIMATIZZAZIONE
DIFFUSORI ARIA LATERALI fig. 33
A - Diffusori aria laterale regolabili e orientabili:
❍agire sul dispositivo B per orientare il diffusore nella posizione
desiderata;
❍ruotare verso sinistra la rotella C per regolare la portata d’aria.
D - Diffusore aria laterale fisso.
fig. 33A0K0103m
DIFFUSORI ARIA CENTRALI
Agire sul dispositivo A-fig. 34 per orientare i diffusori nella posi-
zione desiderata. Ruota le rotelle B verso il basso per regolare la
portata d’aria.
fig. 34A0K0104m
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 57
Page 59 of 294

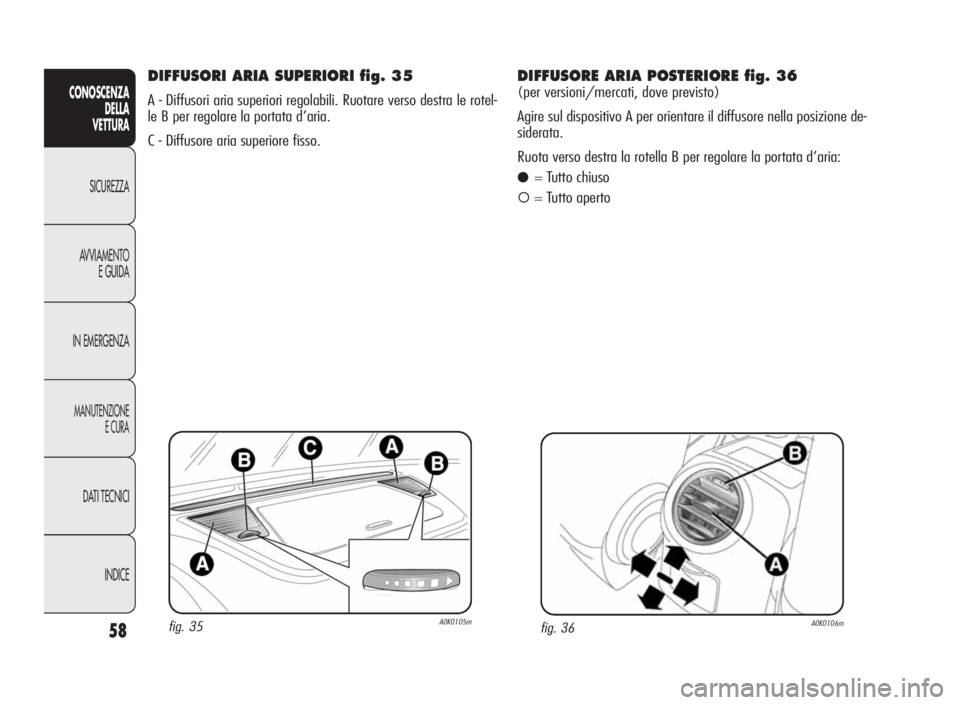

58
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
DIFFUSORI ARIA SUPERIORI fig. 35
A - Diffusori aria superiori regolabili. Ruotare verso destra le rotel-
le B per regolare la portata d’aria.
C - Diffusore aria superiore fisso.
fig. 36A0K0106mfig. 35A0K0105m
DIFFUSORE ARIA POSTERIORE fig. 36
(per versioni/mercati, dove previsto)
Agire sul dispositivo A per orientare il diffusore nella posizione de-
siderata.
Ruota verso destra la rotella B per regolare la portata d’aria:
●= Tutto chiuso
= Tutto aperto
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 58
Page 60 of 294

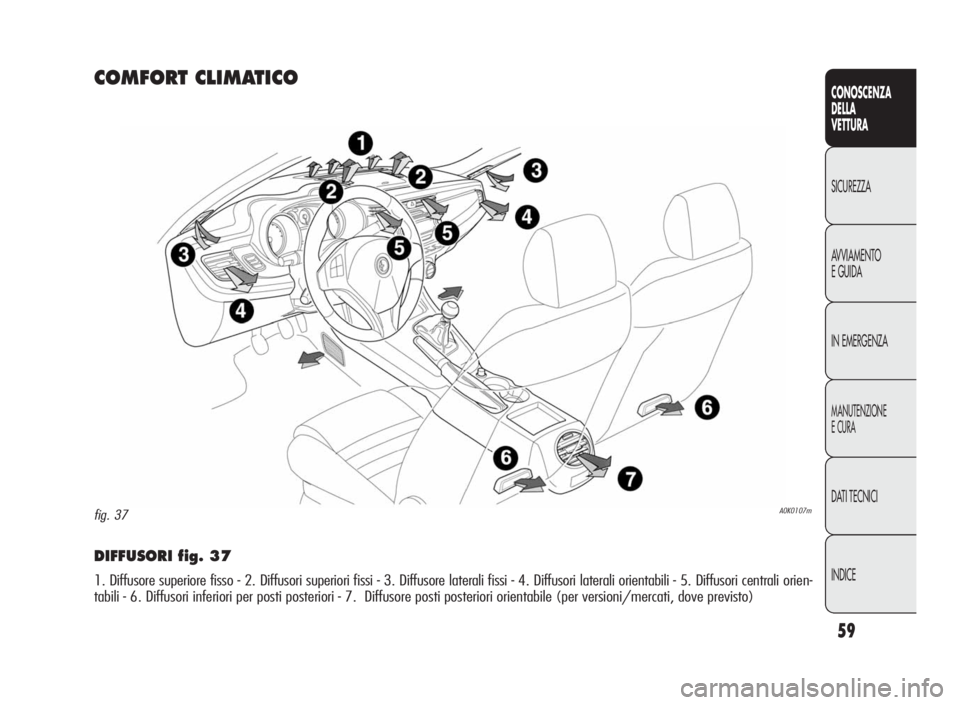

59
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
DIFFUSORI fig. 37
1. Diffusore superiore fisso - 2. Diffusori superiori fissi - 3. Diffusore laterali fissi - 4. Diffusori laterali orientabili - 5. Diffusori centraliorien-
tabili - 6. Diffusori inferiori per posti posteriori - 7. Diffusoreposti posteriori orientabile (per versioni/mercati, dove previsto)
A0K0107mfig. 37
COMFORT CLIMATICO
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 59
