Alfa Romeo Giulietta 2010 Manual de Empleo y Cuidado (in Spanish)
Manufacturer: ALFA ROMEO, Model Year: 2010, Model line: Giulietta, Model: Alfa Romeo Giulietta 2010Pages: 294, tamaño PDF: 5.19 MB
Page 51 of 294
50
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
Regulación de la altura
(para versiones/países donde esté previsto)
Mueva la palanca B hacia arriba o abajo hasta ajustar la altura
deseada.
ADVERTENCIA Efectúe el ajuste estando sentado en el asiento del
conductor.
Regulación de la inclinación del respaldo
Gire el mando C hasta obtener la posición deseada.

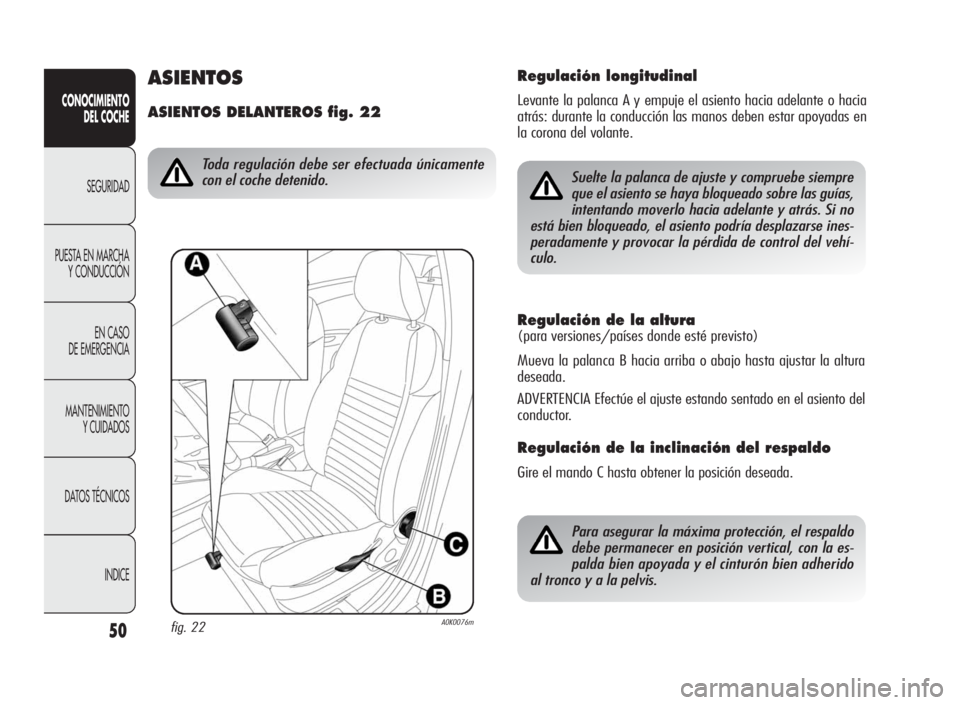

ASIENTOS
ASIENTOS DELANTEROS fig. 22
fig. 22A0K0076m
Toda regulación debe ser efectuada únicamente
con el coche detenido.
Regulación longitudinal
Levante la palanca A y empuje el asiento hacia adelante o hacia
atrás: durante la conducción las manos deben estar apoyadas en
la corona del volante.
Suelte la palanca de ajuste y compruebe siempre
que el asiento se haya bloqueado sobre las guías,
intentando moverlo hacia adelante y atrás. Si no
está bien bloqueado, el asiento podría desplazarse ines-
peradamente y provocar la pérdida de control del vehí-
culo.
Para asegurar la máxima protección, el respaldo
debe permanecer en posición vertical, con la es-
palda bien apoyada y el cinturón bien adherido
al tronco y a la pelvis.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:23 Pagina 50
Page 52 of 294
51
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

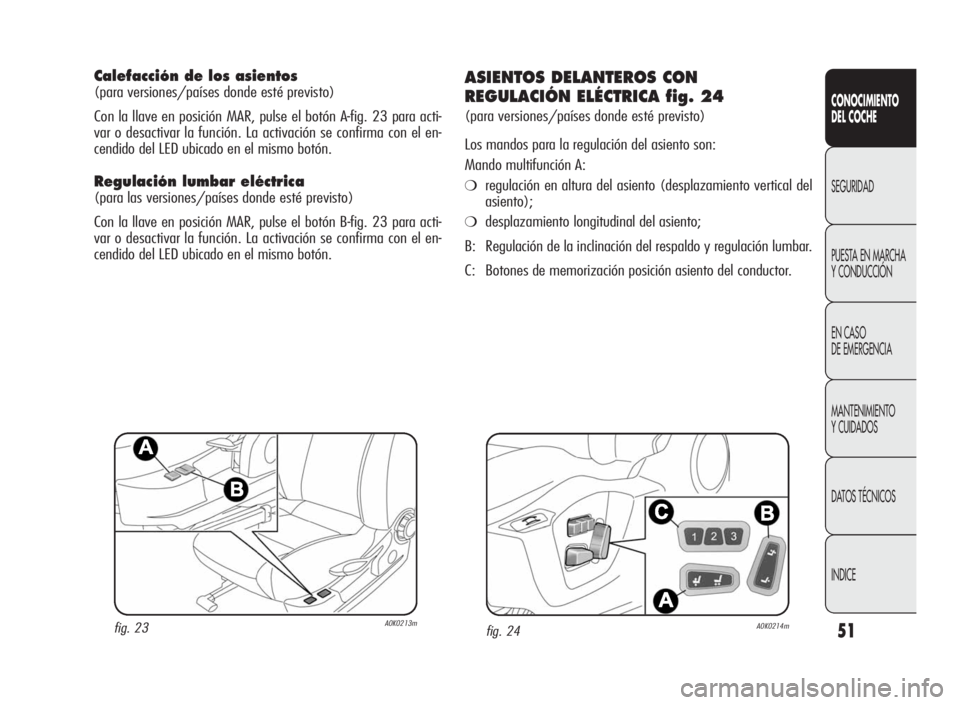

Calefacción de los asientos
(para versiones/países donde esté previsto)
Con la llave en posición MAR, pulse el botón A-fig. 23 para acti-
var o desactivar la función. La activación se confirma con el en-
cendido del LED ubicado en el mismo botón.
Regulación lumbar eléctrica
(para las versiones/países donde esté previsto)
Con la llave en posición MAR, pulse el botón B-fig. 23 para acti-
var o desactivar la función. La activación se confirma con el en-
cendido del LED ubicado en el mismo botón.
fig. 23A0K0213m
ASIENTOS DELANTEROS CON
REGULACIÓN ELÉCTRICA fig. 24
(para versiones/países donde esté previsto)
Los mandos para la regulación del asiento son:
Mando multifunción A:
❍regulación en altura del asiento (desplazamiento vertical del
asiento);
❍desplazamiento longitudinal del asiento;
B: Regulación de la inclinación del respaldo y regulación lumbar.
C: Botones de memorización posición asiento del conductor.
fig. 24A0K0214m
001-130 Alfa Giulietta E 5ed 27-07-2010 8:23 Pagina 51
Page 53 of 294
52
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

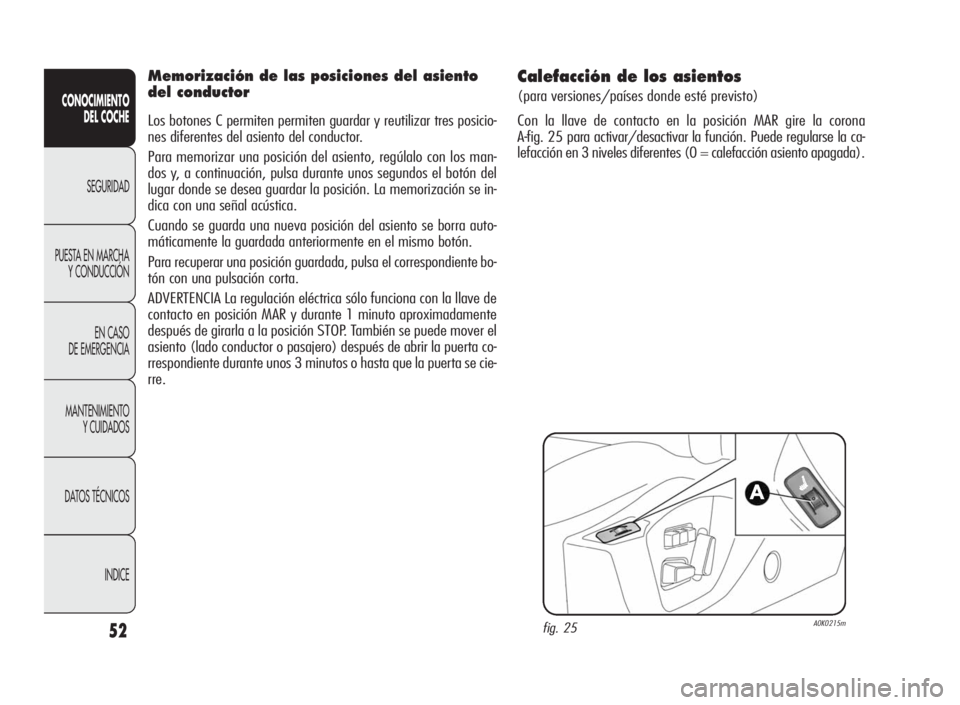

Calefacción de los asientos
(para versiones/países donde esté previsto)
Con la llave de contacto en la posición MAR gire la corona
A-fig. 25 para activar/desactivar la función. Puede regularse la ca-
lefacción en 3 niveles diferentes (0 = calefacción asiento apagada).
fig. 25A0K0215m
Memorización de las posiciones del asiento
del conductor
Los botones C permiten permiten guardar y reutilizar tres posicio-
nes diferentes del asiento del conductor.
Para memorizar una posición del asiento, regúlalo con los man-
dos y, a continuación, pulsa durante unos segundos el botón del
lugar donde se desea guardar la posición. La memorización se in-
dica con una señal acústica.
Cuando se guarda una nueva posición del asiento se borra auto-
máticamente la guardada anteriormente en el mismo botón.
Para recuperar una posición guardada, pulsa el correspondiente bo-
tón con una pulsación corta.
ADVERTENCIA La regulación eléctrica sólo funciona con la llave de
contacto en posición MAR y durante 1 minuto aproximadamente
después de girarla a la posición STOP. También se puede mover el
asiento (lado conductor o pasajero) después de abrir la puerta co-
rrespondiente durante unos 3 minutos o hasta que la puerta se cie-
rre.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:23 Pagina 52
Page 54 of 294
53
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

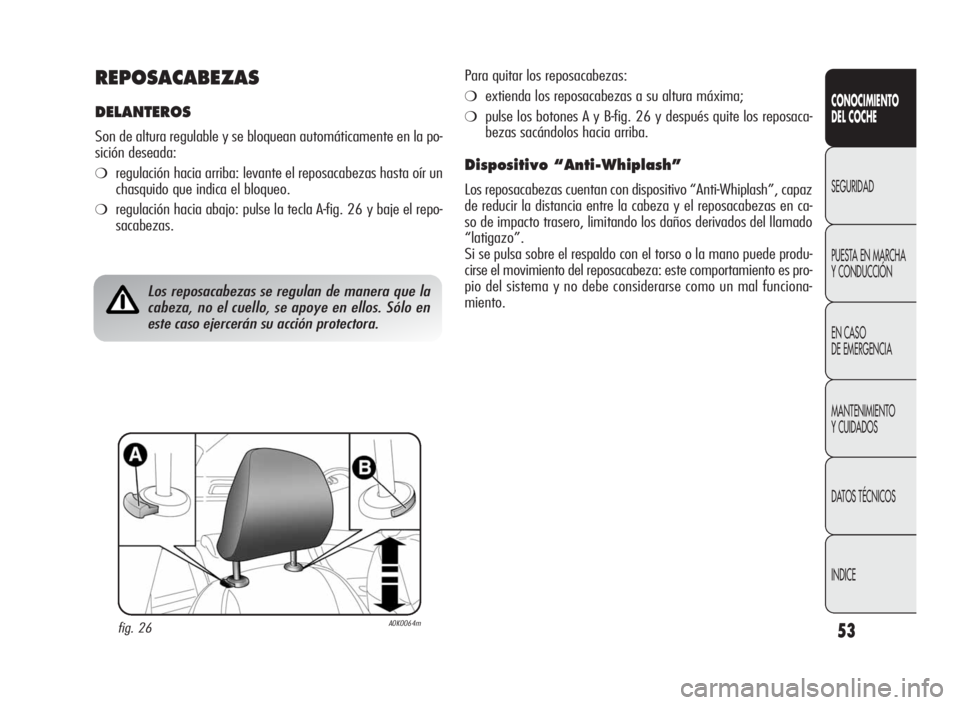

REPOSACABEZAS
DELANTEROS
Son de altura regulable y se bloquean automáticamente en la po-
sición deseada:
❍regulación hacia arriba: levante el reposacabezas hasta oír un
chasquido que indica el bloqueo.
❍regulación hacia abajo: pulse la tecla A-fig. 26 y baje el repo-
sacabezas.
fig. 26A0K0064m
Los reposacabezas se regulan de manera que la
cabeza, no el cuello, se apoye en ellos. Sólo en
este caso ejercerán su acción protectora.
Para quitar los reposacabezas:
❍extienda los reposacabezas a su altura máxima;
❍pulse los botones A y B-fig. 26 y después quite los reposaca-
bezas sacándolos hacia arriba.
Dispositivo “Anti-Whiplash”
Los reposacabezas cuentan con dispositivo “Anti-Whiplash”, capaz
de reducir la distancia entre la cabeza y el reposacabezas en ca-
so de impacto trasero, limitando los daños derivados del llamado
“latigazo”.
Si se pulsa sobre el respaldo con el torso o la mano puede produ-
cirse el movimiento del reposacabeza: este comportamiento es pro-
pio del sistema y no debe considerarse como un mal funciona-
miento.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:23 Pagina 53
Page 55 of 294
54
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

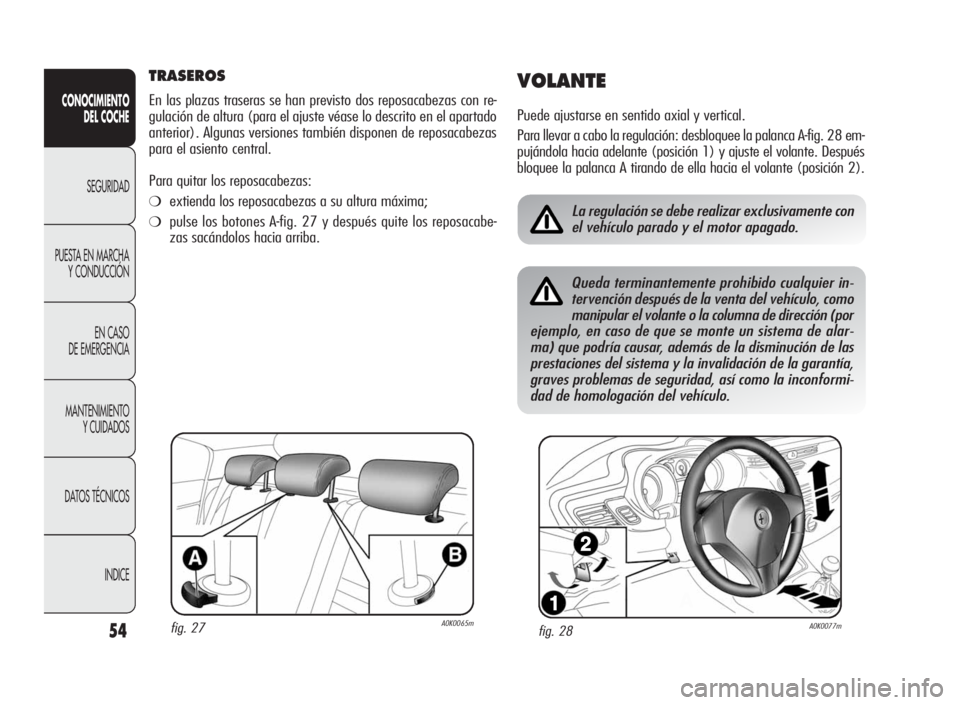

TRASEROS
En las plazas traseras se han previsto dos reposacabezas con re-
gulación de altura (para el ajuste véase lo descrito en el apartado
anterior). Algunas versiones también disponen de reposacabezas
para el asiento central.
Para quitar los reposacabezas:
❍extienda los reposacabezas a su altura máxima;
❍pulse los botones A-fig. 27 y después quite los reposacabe-
zas sacándolos hacia arriba.
VOLANTE
Puede ajustarse en sentido axial y vertical.
Para llevar a cabo la regulación: desbloquee la palanca A-fig. 28 em-
pujándola hacia adelante (posición 1) y ajuste el volante. Después
bloquee la palanca A tirando de ella hacia el volante (posición 2).
fig. 27A0K0065mfig. 28A0K0077m
La regulación se debe realizar exclusivamente con
el vehículo parado y el motor apagado.
Queda terminantemente prohibido cualquier in-
tervención después de la venta del vehículo, como
manipular el volante o la columna de dirección (por
ejemplo, en caso de que se monte un sistema de alar-
ma) que podría causar, además de la disminución de las
prestaciones del sistema y la invalidación de la garantía,
graves problemas de seguridad, así como la inconformi-
dad de homologación del vehículo.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:23 Pagina 54
Page 56 of 294
55
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
fig. 29A0K0079m

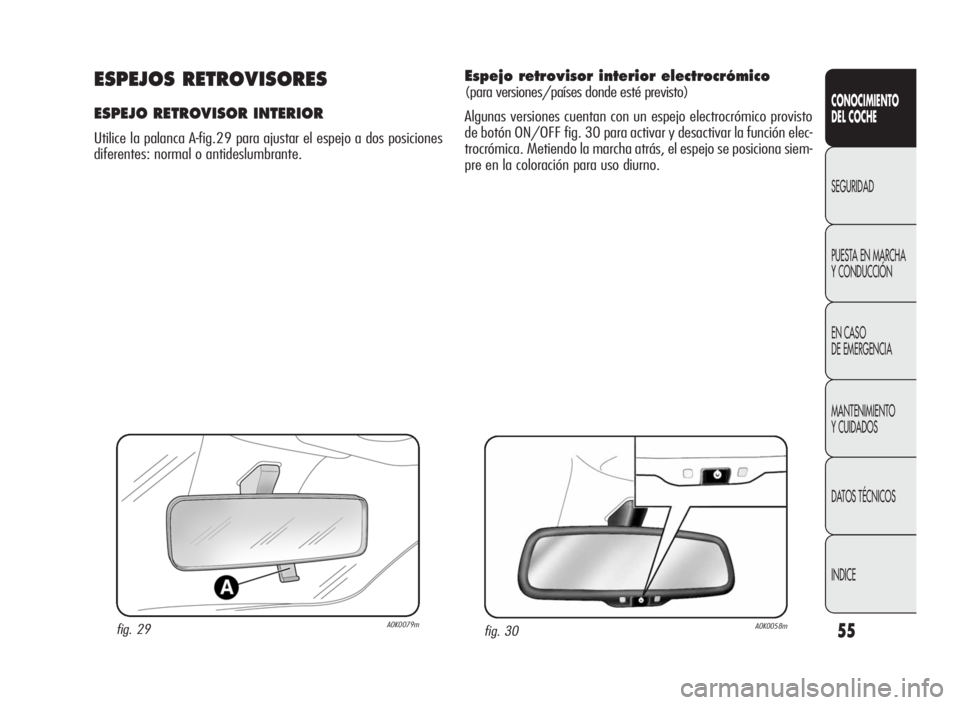

ESPEJOS RETROVISORES
ESPEJO RETROVISOR INTERIOR
Utilice la palanca A-fig.29 para ajustar el espejo a dos posiciones
diferentes: normal o antideslumbrante.
Espejo retrovisor interior electrocrómico
(para versiones/países donde esté previsto)
Algunas versiones cuentan con un espejo electrocrómico provisto
de botón ON/OFF fig. 30 para activar y desactivar la función elec-
trocrómica. Metiendo la marcha atrás, el espejo se posiciona siem-
pre en la coloración para uso diurno.
fig. 30A0K0058m
001-130 Alfa Giulietta E 5ed 27-07-2010 8:23 Pagina 55
Page 57 of 294
56
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

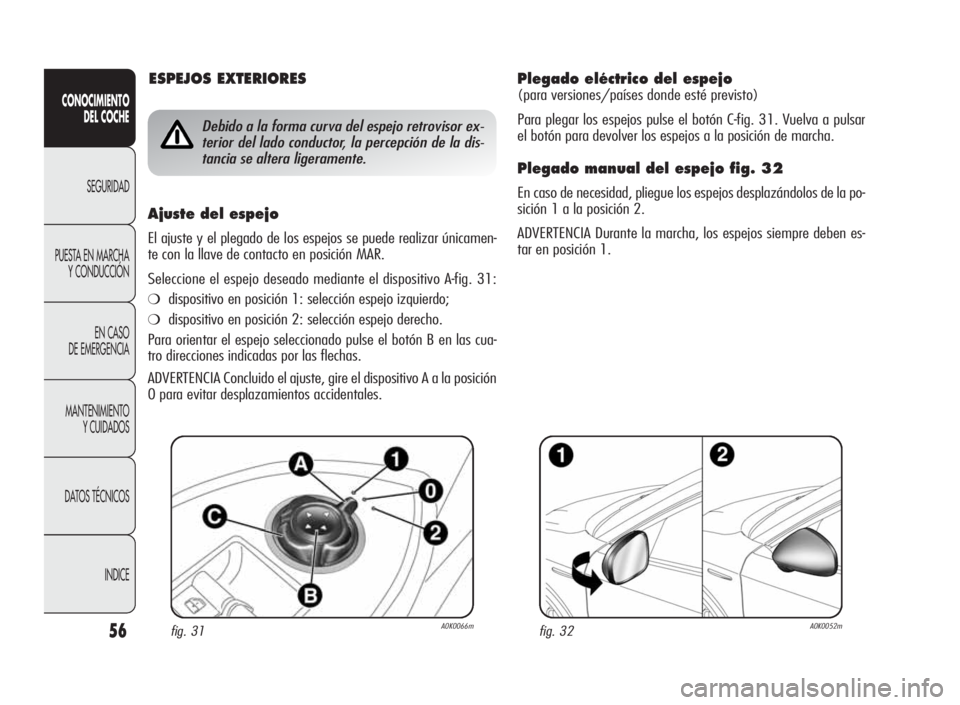

Plegado eléctrico del espejo
(para versiones/países donde esté previsto)
Para plegar los espejos pulse el botón C-fig. 31. Vuelva a pulsar
el botón para devolver los espejos a la posición de marcha.
Plegado manual del espejo fig. 32
En caso de necesidad, pliegue los espejos desplazándolos de la po-
sición 1 a la posición 2.
ADVERTENCIA Durante la marcha, los espejos siempre deben es-
tar en posición 1.
Ajuste del espejo
El ajuste y el plegado de los espejos se puede realizar únicamen-
te con la llave de contacto en posición MAR.
Seleccione el espejo deseado mediante el dispositivo A-fig. 31:
❍dispositivo en posición 1: selección espejo izquierdo;
❍dispositivo en posición 2: selección espejo derecho.
Para orientar el espejo seleccionado pulse el botón B en las cua-
tro direcciones indicadas por las flechas.
ADVERTENCIA Concluido el ajuste, gire el dispositivo A a la posición
0 para evitar desplazamientos accidentales.
fig. 31A0K0066mfig. 32A0K0052m
ESPEJOS EXTERIORES
Debido a la forma curva del espejo retrovisor ex-
terior del lado conductor, la percepción de la dis-
tancia se altera ligeramente.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:23 Pagina 56
Page 58 of 294
57
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

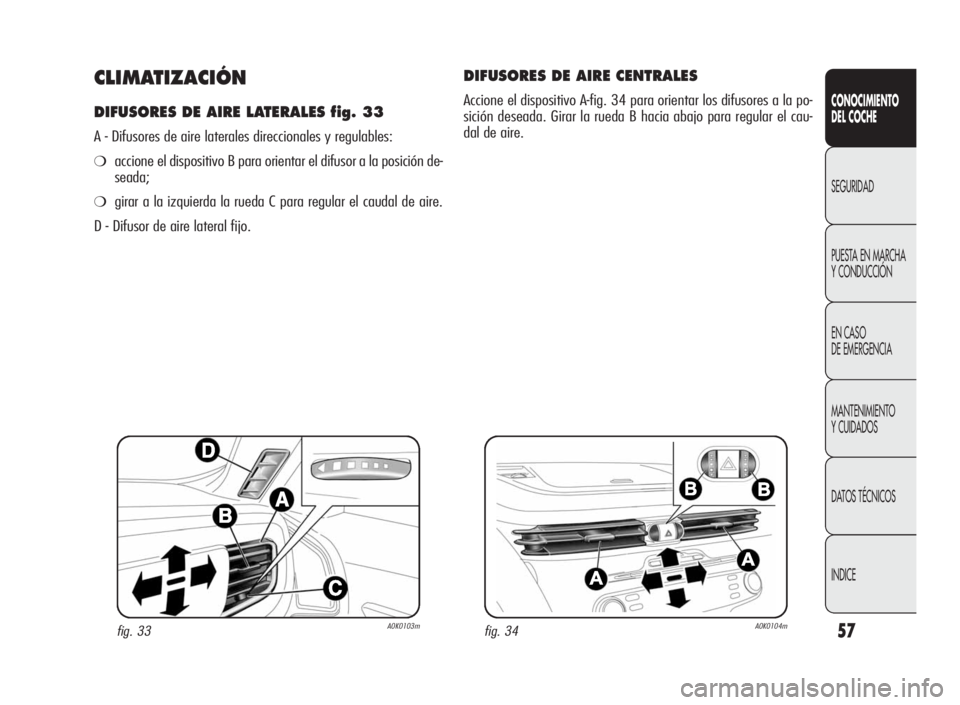

CLIMATIZACIÓN
DIFUSORES DE AIRE LATERALES fig. 33
A - Difusores de aire laterales direccionales y regulables:
❍accione el dispositivo B para orientar el difusor a la posición de-
seada;
❍girar a la izquierda la rueda C para regular el caudal de aire.
D - Difusor de aire lateral fijo.
fig. 33A0K0103m
DIFUSORES DE AIRE CENTRALES
Accione el dispositivo A-fig. 34 para orientar los difusores a la po-
sición deseada. Girar la rueda B hacia abajo para regular el cau-
dal de aire.
fig. 34A0K0104m
001-130 Alfa Giulietta E 5ed 27-07-2010 8:23 Pagina 57
Page 59 of 294
58
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

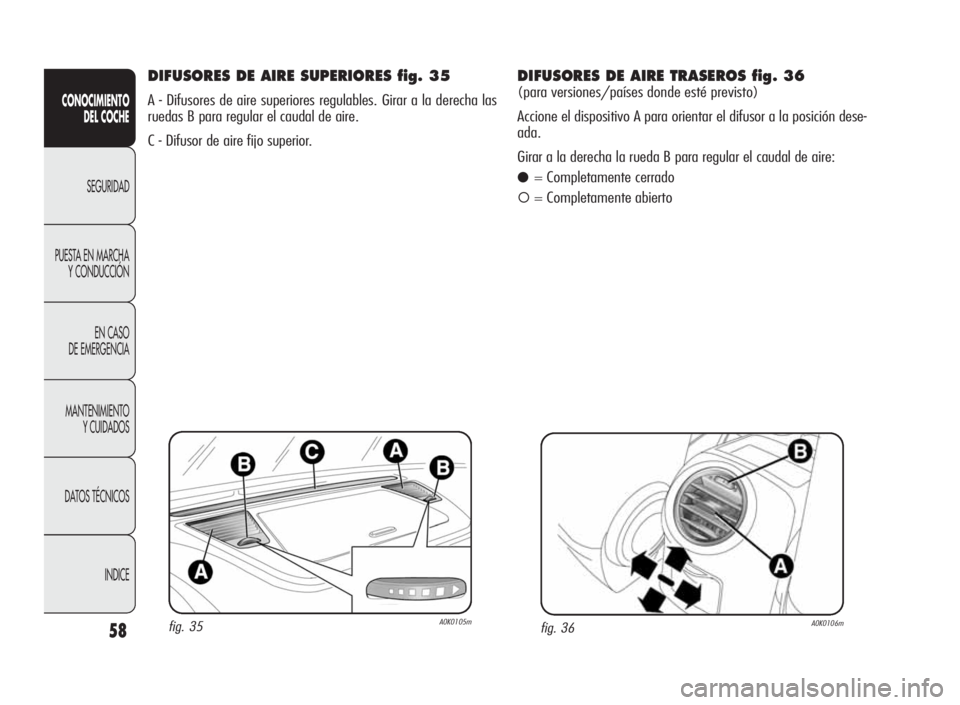

DIFUSORES DE AIRE SUPERIORES fig. 35
A - Difusores de aire superiores regulables. Girar a la derecha las
ruedas B para regular el caudal de aire.
C - Difusor de aire fijo superior.
fig. 36A0K0106mfig. 35A0K0105m
DIFUSORES DE AIRE TRASEROS fig. 36
(para versiones/países donde esté previsto)
Accione el dispositivo A para orientar el difusor a la posición dese-
ada.
Girar a la derecha la rueda B para regular el caudal de aire:
●= Completamente cerrado
= Completamente abierto
001-130 Alfa Giulietta E 5ed 27-07-2010 8:23 Pagina 58
Page 60 of 294
59
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

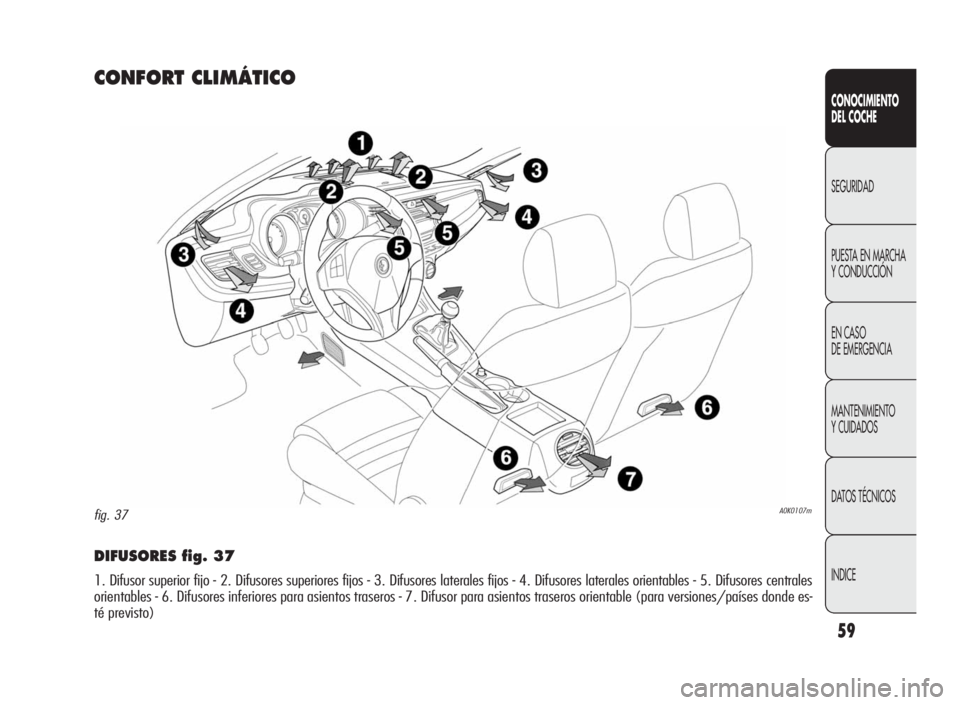

DIFUSORES fig. 37
1. Difusor superior fijo - 2. Difusores superiores fijos - 3. Difusores laterales fijos - 4. Difusores laterales orientables - 5. Difusores centrales
orientables - 6. Difusores inferiores para asientos traseros - 7. Difusor para asientos traseros orientable (para versiones/países donde es-
té previsto)
A0K0107mfig. 37
CONFORT CLIMÁTICO
