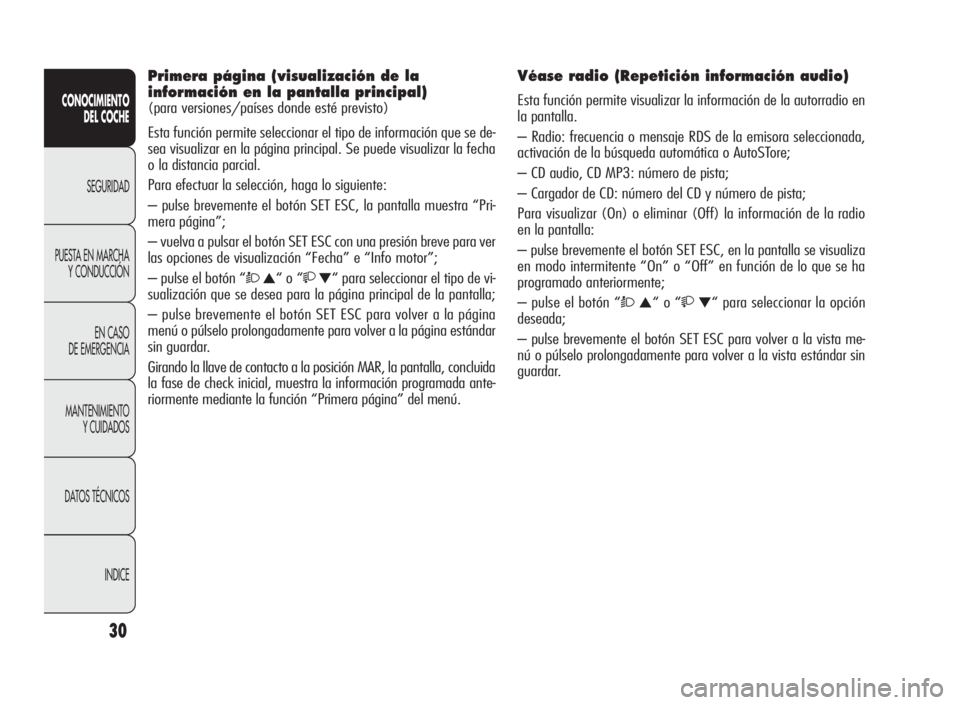

Primera página (visualización de la
información en la pantalla principal)
(para versiones/países donde esté previsto)
Esta función permite seleccionar el tipo de información que se de-
sea visualizar en la página principal. Se puede visualizar la fecha
o la distancia parcial.
Para efectuar la selección, haga lo siguiente:
– pulse brevemente el botón SET ESC, la pantalla muestra “Pri-
mera página”;
– vuelva a pulsar el botón SET ESC con una presión breve para ver
las opciones de visualización “Fecha” e “Info motor”;
– pulse el botón “
Ò▲“o“▼“ para seleccionar el tipo de vi-
sualización que se desea para la página principal de la pantalla;
– pulse brevemente el botón SET ESC para volver a la página
menú o púlselo prolongadamente para volver a la página estándar
sin guardar.
Girando la llave de contacto a la posición MAR, la pantalla, concluida
la fase de check inicial, muestra la información programada ante-
riormente mediante la función “Primera página” del menú.
Véase radio (Repetición información audio)
Esta función permite visualizar la información de la autorradio en
la pantalla.
– Radio: frecuencia o mensaje RDS de la emisora seleccionada,
activación de la búsqueda automática o AutoSTore;
– CD audio, CD MP3: número de pista;
– Cargador de CD: número del CD y número de pista;
Para visualizar (On) o eliminar (Off) la información de la radio
en la pantalla:
– pulse brevemente el botón SET ESC, en la pantalla se visualiza
en modo intermitente “On” o “Off” en función de lo que se ha
programado anteriormente;
– pulse el botón “
Ò▲“o“▼“ para seleccionar la opción
deseada;
– pulse brevemente el botón SET ESC para volver a la vista me-
nú o púlselo prolongadamente para volver a la vista estándar sin
guardar.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:23 Pagina 30

31
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

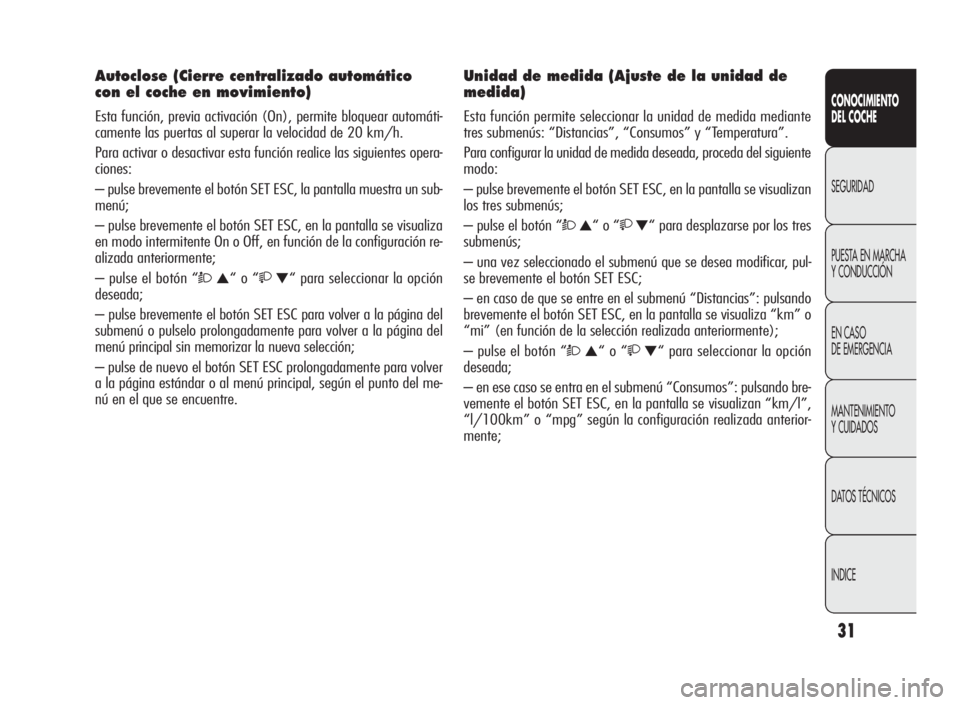

Autoclose (Cierre centralizado automático
con el coche en movimiento)
Esta función, previa activación (On), permite bloquear automáti-
camente las puertas al superar la velocidad de 20 km/h.
Para activar o desactivar esta función realice las siguientes opera-
ciones:
– pulse brevemente el botón SET ESC, la pantalla muestra un sub-
menú;
– pulse brevemente el botón SET ESC, en la pantalla se visualiza
en modo intermitente On o Off, en función de la configuración re-
alizada anteriormente;
– pulse el botón “
Ò▲“o“▼“ para seleccionar la opción
deseada;
– pulse brevemente el botón SET ESC para volver a la página del
submenú o pulselo prolongadamente para volver a la página del
menú principal sin memorizar la nueva selección;
– pulse de nuevo el botón SET ESC prolongadamente para volver
a la página estándar o al menú principal, según el punto del me-
nú en el que se encuentre.
Unidad de medida (Ajuste de la unidad de
medida)
Esta función permite seleccionar la unidad de medida mediante
tres submenús: “Distancias”, “Consumos” y “Temperatura”.
Para configurar la unidad de medida deseada, proceda del siguiente
modo:
– pulse brevemente el botón SET ESC, en la pantalla se visualizan
los tres submenús;
– pulse el botón “
Ò▲“o“▼“ para desplazarse por los tres
submenús;
– una vez seleccionado el submenú que se desea modificar, pul-
se brevemente el botón SET ESC;
– en caso de que se entre en el submenú “Distancias”: pulsando
brevemente el botón SET ESC, en la pantalla se visualiza “km” o
“mi” (en función de la selección realizada anteriormente);
– pulse el botón “
Ò▲“o“▼“ para seleccionar la opción
deseada;
– en ese caso se entra en el submenú “Consumos”: pulsando bre-
vemente el botón SET ESC, en la pantalla se visualizan “km/l”,
“l/100km” o “mpg” según la configuración realizada anterior-
mente;
001-130 Alfa Giulietta E 5ed 27-07-2010 8:23 Pagina 31

32
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

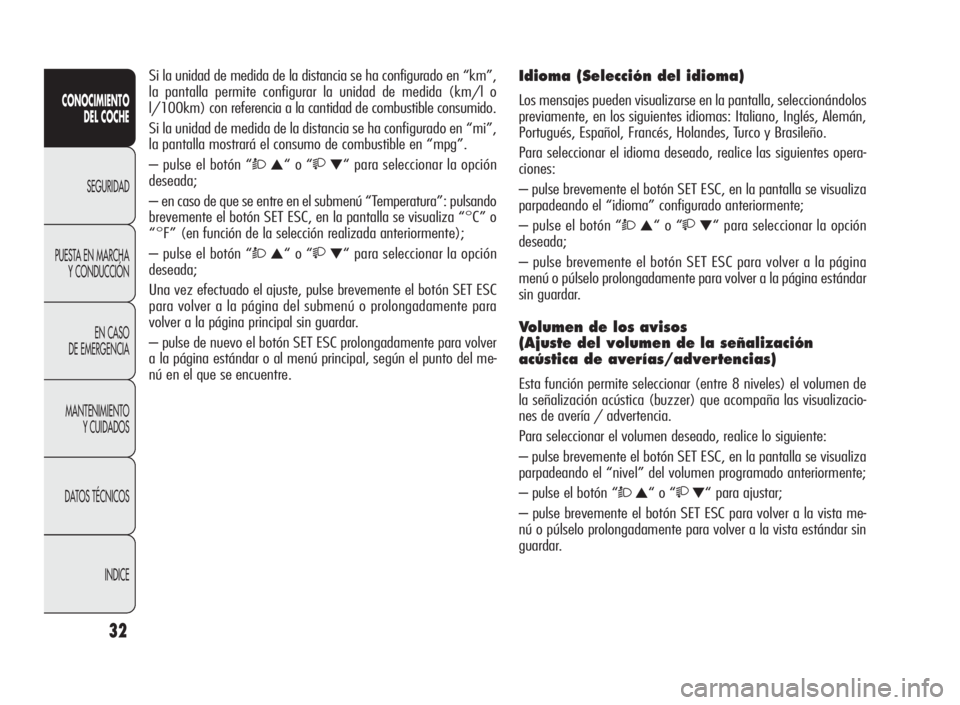

Si la unidad de medida de la distancia se ha configurado en “km”,
la pantalla permite configurar la unidad de medida (km/l o
l/100km) con referencia a la cantidad de combustible consumido.
Si la unidad de medida de la distancia se ha configurado en “mi”,
la pantalla mostrará el consumo de combustible en “mpg”.
– pulse el botón “
Ò▲“o“▼“ para seleccionar la opción
deseada;
– en caso de que se entre en el submenú “Temperatura”: pulsando
brevemente el botón SET ESC, en la pantalla se visualiza “°C” o
“°F” (en función de la selección realizada anteriormente);
– pulse el botón “
Ò▲“o“▼“ para seleccionar la opción
deseada;
Una vez efectuado el ajuste, pulse brevemente el botón SET ESC
para volver a la página del submenú o prolongadamente para
volver a la página principal sin guardar.
– pulse de nuevo el botón SET ESC prolongadamente para volver
a la página estándar o al menú principal, según el punto del me-
nú en el que se encuentre.
Idioma (Selección del idioma)
Los mensajes pueden visualizarse en la pantalla, seleccionándolos
previamente, en los siguientes idiomas: Italiano, Inglés, Alemán,
Portugués, Español, Francés, Holandes, Turco y Brasileño.
Para seleccionar el idioma deseado, realice las siguientes opera-
ciones:
– pulse brevemente el botón SET ESC, en la pantalla se visualiza
parpadeando el “idioma” configurado anteriormente;
– pulse el botón “
Ò▲“o“▼“ para seleccionar la opción
deseada;
– pulse brevemente el botón SET ESC para volver a la página
menú o púlselo prolongadamente para volver a la página estándar
sin guardar.
Volumen de los avisos
(Ajuste del volumen de la señalización
acústica de averías/advertencias)
Esta función permite seleccionar (entre 8 niveles) el volumen de
la señalización acústica (buzzer) que acompaña las visualizacio-
nes de avería / advertencia.
Para seleccionar el volumen deseado, realice lo siguiente:
– pulse brevemente el botón SET ESC, en la pantalla se visualiza
parpadeando el “nivel” del volumen programado anteriormente;
– pulse el botón “
Ò▲“o“▼“ para ajustar;
– pulse brevemente el botón SET ESC para volver a la vista me-
nú o púlselo prolongadamente para volver a la vista estándar sin
guardar.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:23 Pagina 32

33
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
Vol. de los botones
(Ajuste del volumen de los botones)
Esta función permite regular (en 8 niveles) el volumen de la se-
ñalización acústica obtenida por la presión larga del botón SET ESC
que se efectúa para salir de un submenú y volver al menú están-
dar.
Para seleccionar el volumen deseado, realizar lo siguiente:
– pulsar brevemente el botón SET ESC, en la pantalla se visuali-
za el "nivel" del volumen programado anteriormente;
– pulsar el botón + o – para efectuar el ajuste; durante este ajus-
te se emite una señalización acústica con el mismo nivel de volu-
men que se está seleccionando;
– pulsar brevemente el botón SET ESC para volver a la página
anterior o pulsarlo prolongadamente para volver a la página es-
tándar sin guardar.
En las versiones con pantalla multifunción reconfigurable el valor
del nivel del volumen se representa con barras.
Bip/Avisador acústico Cinturones
(Reactivación buzzer para señalización S.B.R.)
(para versiones/países donde esté previsto)
La función sólo se visualiza después de que los Servicios Autori-
zados Alfa Romeo hayan desactivado el sistema S.B.R.
(véase apartado “Sistema S.B.R.” en el capítulo “Seguridad”).
Ser vice (Mantenimiento programado)
Esta función permite visualizar las indicaciones referidas a los pla-
zos, en kilómetros o días, de las revisiones de mantenimiento. Me-
diante la función Service también se puede visualizar el plazo
(en kilómetros o millas) correspondiente a la sustitución del acei-
te motor.
Para consultar esta información:
– pulse brevemente el botón SET ESC, la pantalla muestra los pla-
zos en km o en mi, en función de lo que se ha programado an-
teriormente (véase apartado “Unidades de medida distancia”);
– pulse brevemente el botón SET ESC para volver a la vista del
menú o prolongadamente para volver a la vista estándar.
ADVERTENCIA El “Plan de Mantenimiento Programado” prevé el
mantenimiento del vehículo cada 30.000 km (versiones 1.4 ga-
solina), o cada 35.000 km (versiones 1750 Turbo gasolina y ver-
siones diesel). Esta visualización aparece automáticamente, con
la llave en posición MAR, cuando faltan 2.000 km (o valor equi-
valente en millas) para la revisión y se visualiza cada 200 km (o
valor equivalente en millas). Por debajo de 200 km las señaliza-
ciones se visualizan antes. La visualización será en km o millas se-
gún la configuración realizada en las unidades de medida. Cuan-
do el mantenimiento programado (“revisión”) esté cerca del pla-
zo previsto, girando la llave de contacto a la posición MAR apare-
cerá en la pantalla el mensaje “Service”, seguido de la cantidad
de kilómetros o millas que faltan para el mantenimiento del vehí-
culo. Acuda a los Servicios Autorizados Alfa Romeo, que realizarán
la puesta a cero de estas visualizaciones (reset), además de las
operaciones previstas en el “Plan de mantenimiento programado”.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:23 Pagina 33

34
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
Airbag/bag pasajero
(Activación y Desactivación airbag del
pasajero frontal y lateral de
protección torácica/pélvica (Side bag)
Esta función permite activar/desactivar el airbag del lado del pa-
sajero.
Realice las operaciones siguientes:
– pulse el botón SET ESC y, después de que en la pantalla apa-
rezca el mensaje (Bag pass: Off) (para desactivar) o el mensaje
(Bag pass: On) (para activar) mediante la presión de los botones
“
Ò▲“y“▼“, pulse de nuevo el botón SET ESC;
– en la pantalla aparece el mensaje de solicitud de confirmación;
– pulsando los botones “
Ò▲“o“▼“ seleccione (Sí) (para
confirmar la activación/desactivación) o (No) (para renunciar);
– pulse brevemente el botón SET ESC, se visualiza el mensaje
de confirmación seleccionado y se vuelve a la página del menú o
pulse prolongadamente el botón para volver a la página estándar
sin guardar.
Luces diurnas (D.R.L.)
Esta función permite activar/desactivar las luces diurnas.
Para activar o desactivar esta función realice las siguientes opera-
ciones:
– pulse brevemente el botón SET ESC, la pantalla muestra un sub-
menú;
– pulse brevemente el botón SET ESC, en la pantalla se visualiza
en modo intermitente On o Off, en función de la configuración re-
alizada anteriormente;
– pulse el botón “
Ò▲“o“▼“ para seleccionar la opción
deseada;
– pulse brevemente el botón SET ESC para volver a la página del
submenú o pulselo prolongadamente para volver a la página del
menú principal sin memorizar la nueva selección;
– pulse de nuevo el botón SET ESC prolongadamente para volver
a la página estándar o al menú principal, según el punto del me-
nú en el que se encuentre.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:23 Pagina 34

35
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
Luces de cortesía (Activación/desactivación
“Greeting lights”)
(para versiones/países donde esté previsto)
Esta función permite el encendido durante unos 25 segundos de
las luces de posición, de la luz de la matrícula y de las luces de
los plafones interiores, al abrir las puertas o el maletero con el man-
do a distancia, con las siguientes excepciones:
❍interrupción 5 segundos después de cerrar la puerta
❍interrupción después de un bloqueo con el mando a distancia
❍interrupción después de un bloqueo u operación con el man-
do a distancia
Para la activación o desactivación, haga lo siguiente:
– pulse brevemente el botón SET ESC, en la pantalla se muestra
“On”, o bien, “Off” parpadeando, en función de la configuración
realizada anteriormente;
– pulse el botón “
Ò▲“o“▼“ para seleccionar la opción
deseada;
– pulse brevemente el botón SET ESC para volver a la página
menú o púlselo prolongadamente para volver a la página estándar
sin guardar.
Salida del menú
Última función que cierra el ciclo de configuraciones que apare-
cen en la pantalla del menú. Al pulsar el botón SET ESC con una
presión breve, la pantalla vuelve a la página estándar sin guar-
dar. Al pulsar el botón
▼la pantalla vuelve a la primera op-
ción del menú.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:23 Pagina 35

36
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
ORDENADOR DE VIAJE
(TRIP COMPUTER)
INFORMACIÓN GENERAL
El “Ordenador de viaje” permite visualizar, con la llave de contacto
en posición MAR, los valores relativos al estado de funcionamien-
to del coche. Esta función dispone de dos ordenadores separados
denominados “Trip A” y “Trip B”, capaces de monitorear el “via-
je completo” del vehículo de modo independiente uno del otro.
Ambas funciones pueden ponerse a cero (reset - comienzo de un
nuevo viaje).
El “Trip A” permite visualizar las siguientes magnitudes:
– Autonomía
– Distancia recorrida
– Consumo medio
– Consumo instantáneo
– Velocidad media
– El tiempo de viaje (duración de la conducción).El “Trip B” permite visualizar los siguientes valores:
– Distancia recorrida B
– Consumo medio B
– Velocidad media B
– Tiempo de viaje B (duración de la conducción).
El “Trip B” es una función desactivable (véase apartado “Habili-
tación Trip B”). Los valores “Autonomía” y “Consumo instantá-
neo” no pueden ponerse a cero.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:23 Pagina 36

37
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
Valores visualizados
Autonomía
Indica la distancia indicativa que puede recorrerse con el combus-
tible presente en el depósito.
En la pantalla se visualizará la indicación “- - - -” al producirse los
siguientes eventos:
– valor de autonomía inferior a 50 km (o 30 mi)
– en caso de que se detenga el vehículo con el motor en marcha
durante un tiempo prolongado.
ADVERTENCIA La variación del valor de autonomía puede verse
influida por diferentes factores: estilo de conducción, tipo de re-
corrido (autovías, urbano, montañoso, etc.), condiciones de em-
pleo del coche (carga transportada, presión de los neumáticos,
etc.). La programación de un viaje debe tenerse en cuenta de acuer-
do con lo descrito anteriormente.Distancia recorrida
Indica la distancia recorrida desde el inicio de un nuevo viaje.
Consumo medio
Representa la media indicativa de los consumos desde el inicio del
nuevo viaje.
Consumo instantáneo
Expresa la variación, constantemente actualizada, del consumo de
combustible. En caso de que se detenga el vehículo con el motor
en marcha en la pantalla se visualizará la indicación “- - - -”.
Velocidad media
Representa el valor medio de la velocidad del coche en función del
tiempo total transcurrido desde el inicio del nuevo viaje.
Tiempo de viaje
Tiempo transcurrido desde el inicio del nuevo viaje.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:23 Pagina 37

38
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
Visualizaciones en la pantalla
Siempre que se visualiza un valor, también se visualiza en la pan-
talla la siguiente información:
❍icono animado en la parte superior (A-fig. 11);
❍el mensaje “Trip” (o “Trip A” o “Trip B”) (B);
❍nombre, valor y unidad de medida correspondientes al valor
seleccionado (por ejemplo “Autonomía 1.500km”) (C).
Transcurridos unos segundos el nombre y el valor seleccionado son
sustituidos por un icono (véase fig. 12).A continuación, se describen los iconos correspondientes a los dis-
tintos valores:
7EK”Autonomía”;
o6“Consumo medio A” (si está activo el Trip A, o “B”
si está activo el Trip B);
pE7 6“Distancia A” (si está activo el Trip A, o “B” si
está activo el Trip B);
oq“Consumo instantáneo”;
86“Velocidad media A” (si está activo el Trip A, o
“B” si está activo el Trip B);
56“Tiempo de viaje A” (si está activo el Trip A, o “B”
si está activo el Trip B).
fig. 11A0K1223efig. 12A0K0007m
001-130 Alfa Giulietta E 5ed 27-07-2010 8:23 Pagina 38

39
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
Botón TRIP 0.00
Está situado en la palanca derecha (fig. 13) y permite visualizar,
con la llave de contacto en posición MAR, los valores descritos
anteriormente y ponerlos a cero para comenzar un nuevo viaje:
– presión breve: visualización valores;
– presión larga: puesta a cero (reset) valores y comienzo nuevo
viaje.
Nuevo viaje
Comienza cuando se pone a cero:
– “manual”, cuando el usuario pulsa el botón correspondiente;
– “automático”, cuando la “distancia recorrida” alcanza el valor
99.999,9 km o cuando el “tiempo de viaje” alcanza el valor
99.59 (99 horas y 59 minutos);
– después de una desconexión y posterior reconexión de la batería.
ADVERTENCIA La operación de puesta a cero con el “Trip A” vi-
sualizado pone a cero sólo los valores correspondientes a esta
función.
ADVERTENCIA La operación de puesta a cero con el “Trip B” vi-
sualizado, pone a cero sólo los valores correspondientes a esta
función.
Procedimiento de inicio del viaje
Con la llave de contacto en posición MAR, ponga a cero (reset) los
valores manteniendo pulsando el botón TRIP 0.00 durante más de
2 segundos.
Salida Trip
La función TRIP se abandona automáticamente una vez visuali-
zados todos los valores o manteniendo pulsado el botón SET ESC
durante más de 1 segundo.
fig. 13A0K0096m
001-130 Alfa Giulietta E 5ed 27-07-2010 8:23 Pagina 39
