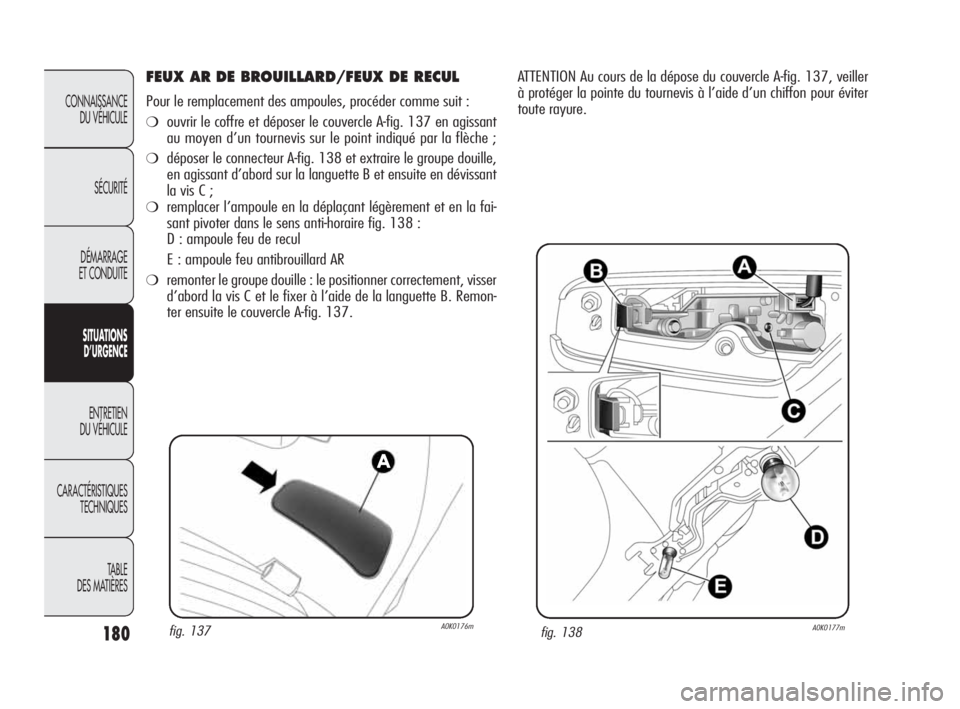

FEUX AR DE BROUILLARD/FEUX DE RECUL
Pour le remplacement des ampoules, procéder comme suit :
❍ouvrir le coffre et déposer le couvercle A-fig. 137 en agissant
au moyen d’un tournevis sur le point indiqué par la flèche ;
❍déposer le connecteur A-fig. 138 et extraire le groupe douille,
en agissant d’abord sur la languette B et ensuite en dévissant
la vis C ;
❍remplacer l’ampoule en la déplaçant légèrement et en la fai-
sant pivoter dans le sens anti-horaire fig. 138 :
D : ampoule feu de recul
E : ampoule feu antibrouillard AR
❍remonter le groupe douille : le positionner correctement, visser
d’abord la vis C et le fixer à l’aide de la languette B. Remon-
ter ensuite le couvercle A-fig. 137.
fig. 137A0K0176mfig. 138A0K0177m
ATTENTION Au cours de la dépose du couvercle A-fig. 137, veiller
à protéger la pointe du tournevis à l’aide d’un chiffon pour éviter
toute rayure.
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 180

181
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

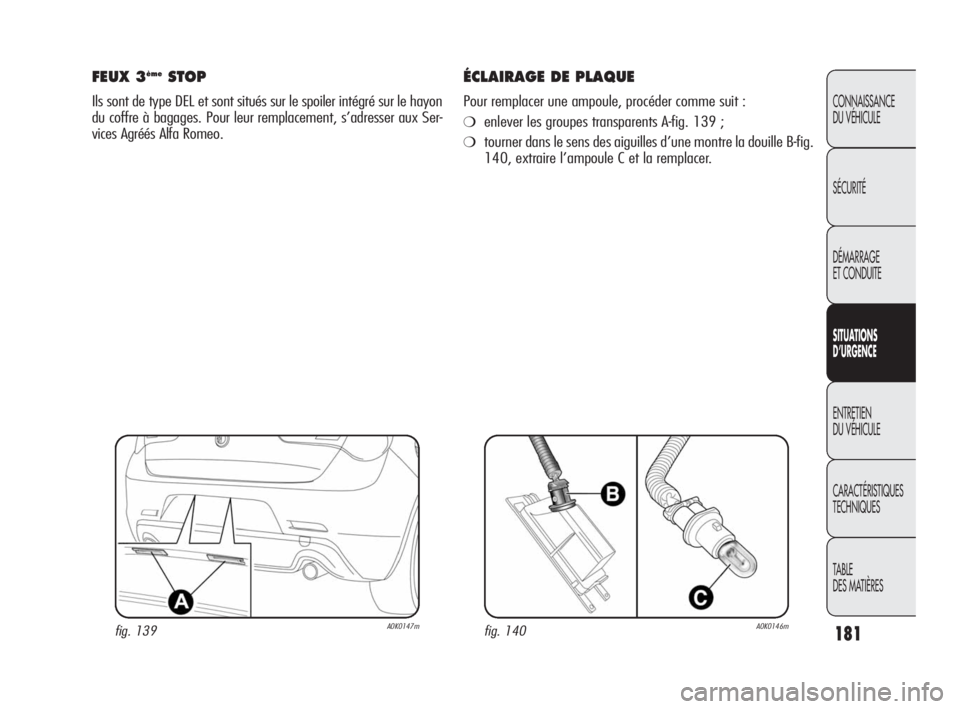

FEUX 3èmeSTOP
Ils sont de type DEL et sont situés sur le spoiler intégré sur le hayon
du coffre à bagages. Pour leur remplacement, s’adresser aux Ser-
vices Agréés Alfa Romeo.
ÉCLAIRAGE DE PLAQUE
Pour remplacer une ampoule, procéder comme suit :
❍enlever les groupes transparents A-fig. 139 ;
❍tourner dans le sens des aiguilles d’une montre la douille B-fig.
140, extraire l’ampoule C et la remplacer.
fig. 139A0K0147mfig. 140A0K0146m
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 181

182
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
REMPLACEMENT D’UNE AMPOULE
INTÉRIEURE

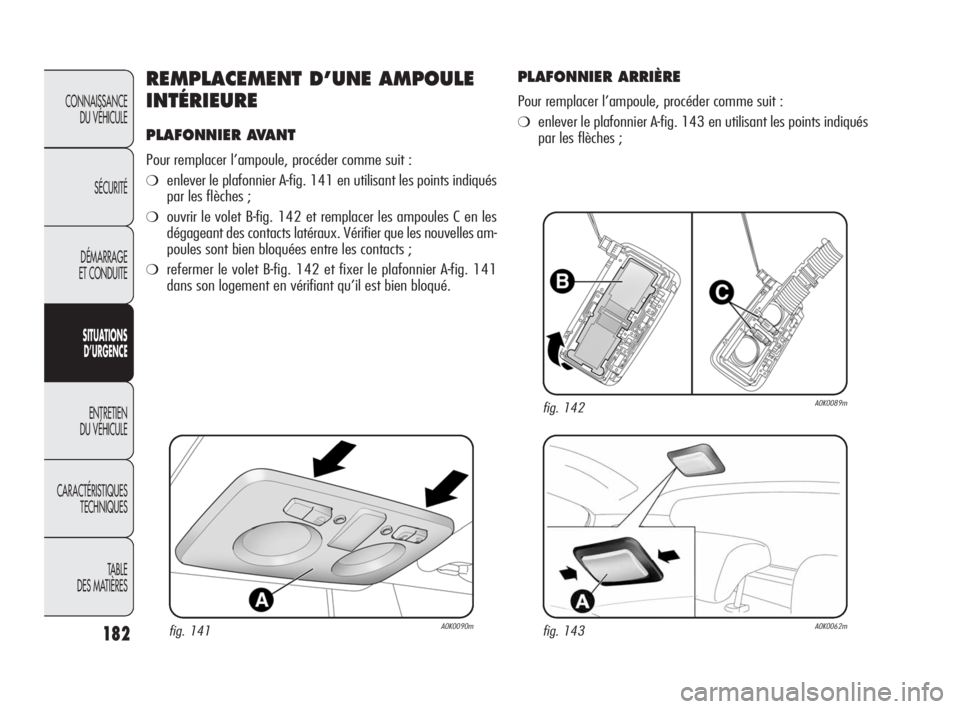

PLAFONNIER AVANT
Pour remplacer l’ampoule, procéder comme suit :
❍enlever le plafonnier A-fig. 141 en utilisant les points indiqués
par les flèches ;
❍ouvrir le volet B-fig. 142 et remplacer les ampoules C en les
dégageant des contacts latéraux. Vérifier que les nouvelles am-
poules sont bien bloquées entre les contacts ;
❍refermer le volet B-fig. 142 et fixer le plafonnier A-fig. 141
dans son logement en vérifiant qu’il est bien bloqué.
fig. 141A0K0090m
fig. 142A0K0089m
fig. 143A0K0062m
PLAFONNIER ARRIÈRE
Pour remplacer l’ampoule, procéder comme suit :
❍enlever le plafonnier A-fig. 143 en utilisant les points indiqués
par les flèches ;
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 182

183
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

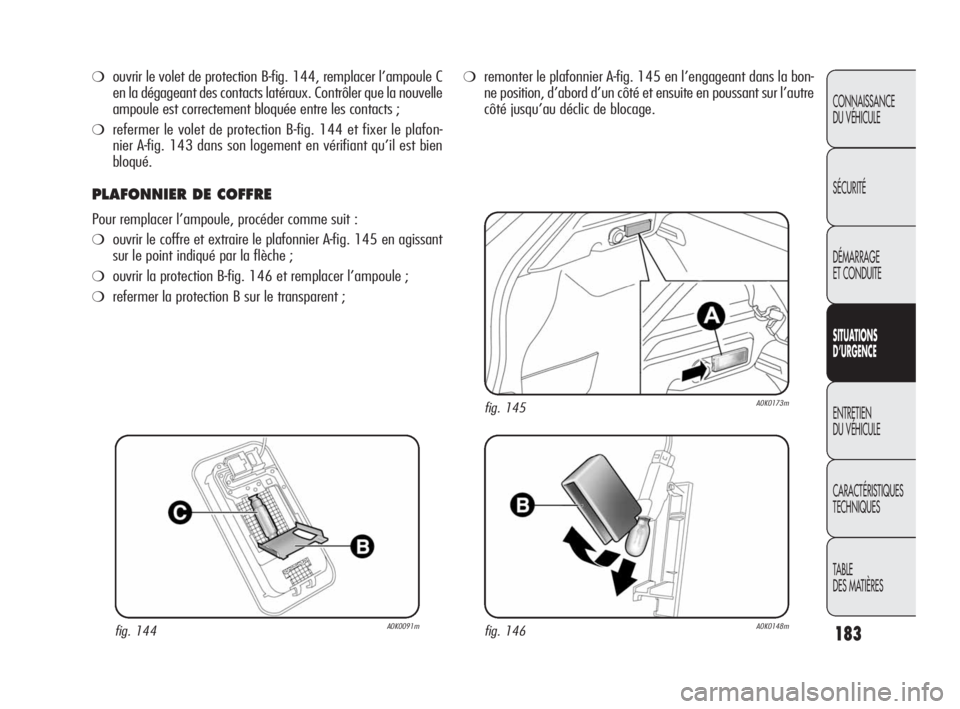

❍ouvrir le volet de protection B-fig. 144, remplacer l’ampoule C
en la dégageant des contacts latéraux. Contrôler que la nouvelle
ampoule est correctement bloquée entre les contacts ;
❍refermer le volet de protection B-fig. 144 et fixer le plafon-
nier A-fig. 143 dans son logement en vérifiant qu’il est bien
bloqué.
PLAFONNIER DE COFFRE
Pour remplacer l’ampoule, procéder comme suit :
❍ouvrir le coffre et extraire le plafonnier A-fig. 145 en agissant
sur le point indiqué par la flèche ;
❍ouvrir la protection B-fig. 146 et remplacer l’ampoule ;
❍refermer la protection B sur le transparent ;
❍remonter le plafonnier A-fig. 145 en l’engageant dans la bon-
ne position, d’abord d’un côté et ensuite en poussant sur l’autre
côté jusqu’au déclic de blocage.
fig. 146A0K0148m
fig. 145A0K0173m
fig. 144A0K0091m
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 183

184
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

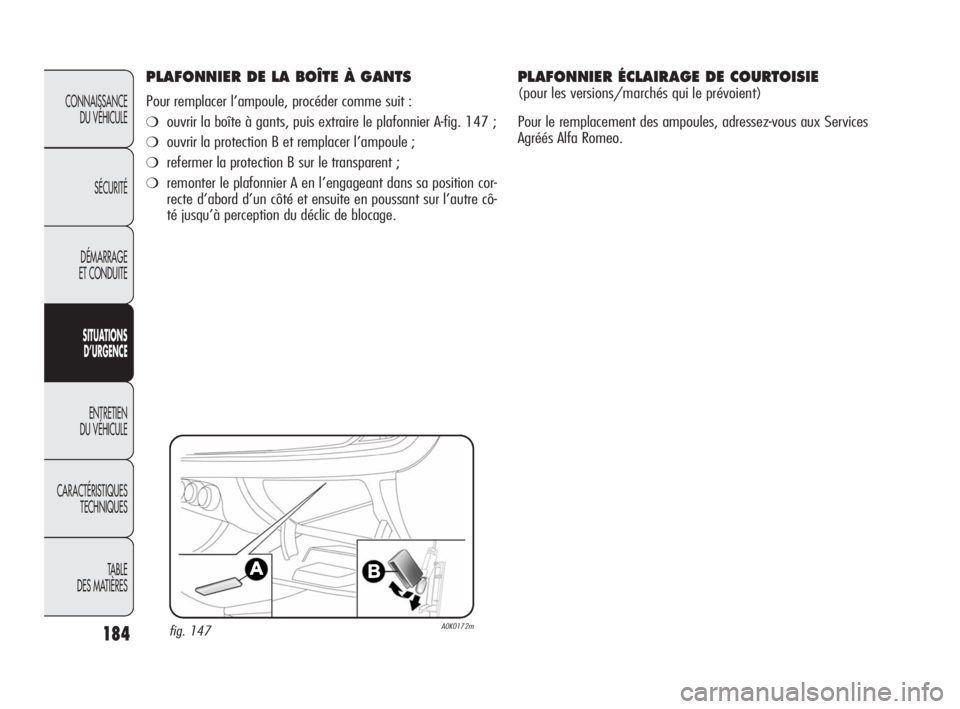

PLAFONNIER DE LA BOÎTE À GANTS
Pour remplacer l’ampoule, procéder comme suit :
❍ouvrir la boîte à gants, puis extraire le plafonnier A-fig. 147 ;
❍ouvrir la protection B et remplacer l’ampoule ;
❍refermer la protection B sur le transparent ;
❍remonter le plafonnier A en l’engageant dans sa position cor-
recte d’abord d’un côté et ensuite en poussant sur l’autre cô-
té jusqu’à perception du déclic de blocage.
fig. 147A0K0172m
PLAFONNIER ÉCLAIRAGE DE COURTOISIE
(pour les versions/marchés qui le prévoient)
Pour le remplacement des ampoules, adressez-vous aux Services
Agréés Alfa Romeo.
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 184

185
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

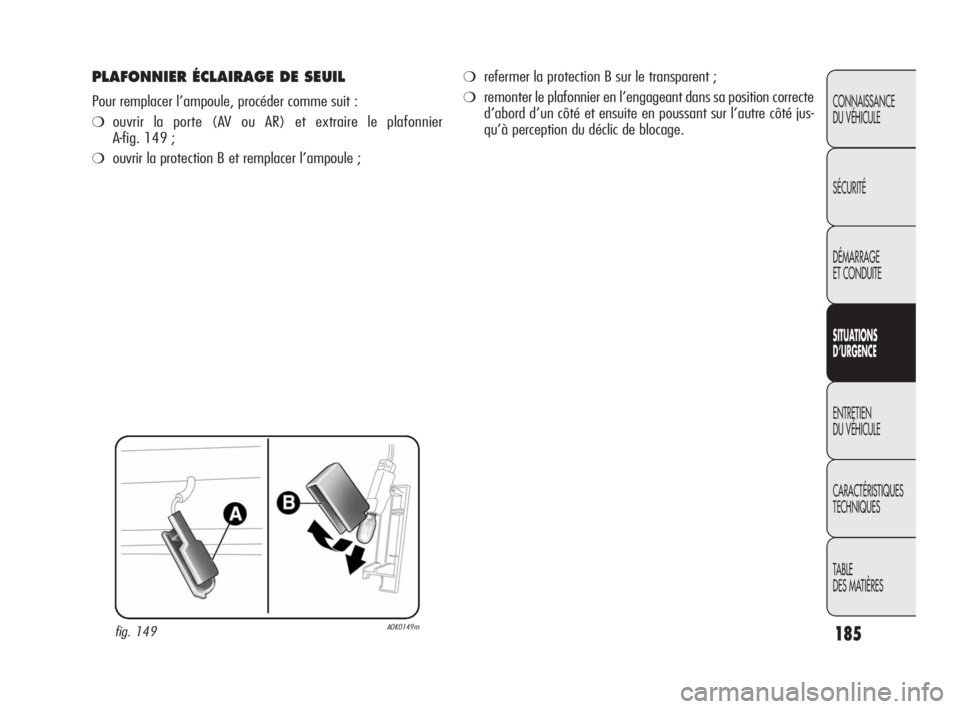

PLAFONNIER ÉCLAIRAGE DE SEUIL
Pour remplacer l’ampoule, procéder comme suit :
❍ouvrir la porte (AV ou AR) et extraire le plafonnier
A-fig. 149 ;
❍ouvrir la protection B et remplacer l’ampoule ;
fig. 149A0K0149m
❍refermer la protection B sur le transparent ;
❍remonter le plafonnier en l’engageant dans sa position correcte
d’abord d’un côté et ensuite en poussant sur l’autre côté jus-
qu’à perception du déclic de blocage.
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 185

186
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

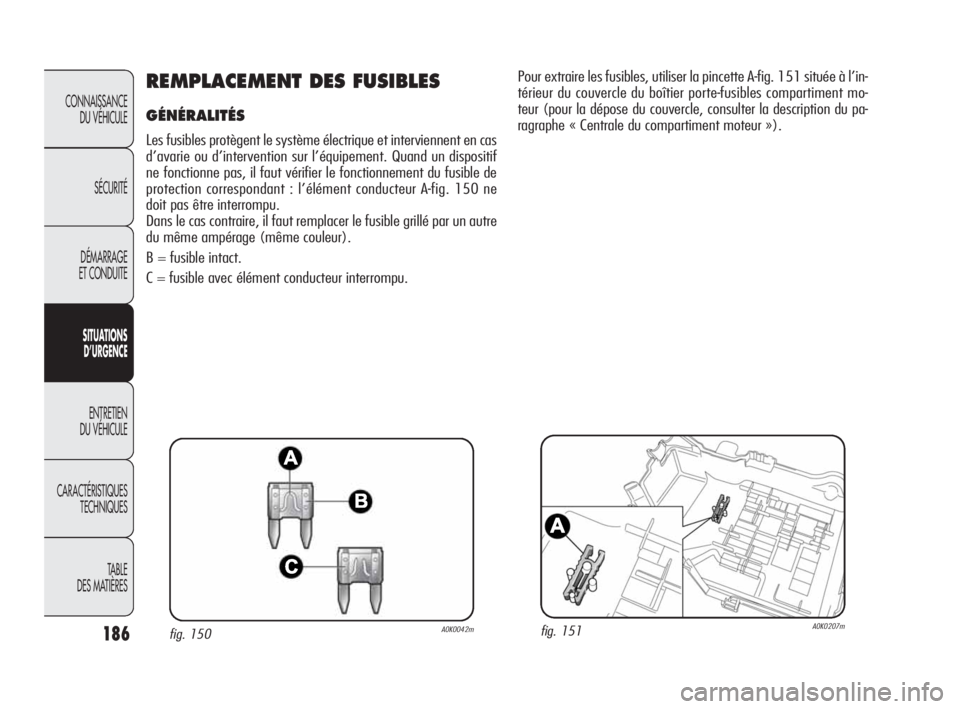

REMPLACEMENT DES FUSIBLES
GÉNÉRALITÉS
Les fusibles protègent le système électrique et interviennent en cas
d’avarie ou d’intervention sur l’équipement. Quand un dispositif
ne fonctionne pas, il faut vérifier le fonctionnement du fusible de
protection correspondant : l’élément conducteur A-fig. 150 ne
doit pas être interrompu.
Dans le cas contraire, il faut remplacer le fusible grillé par un autre
du même ampérage (même couleur).
B = fusible intact.
C = fusible avec
élément conducteur interrompu.
fig. 150A0K0042mfig. 151A0K0207m
Pour extraire les fusibles, utiliser la pincette A-fig. 151 située à l’in-
térieur du couvercle du boîtier porte-fusibles compartiment mo-
teur (pour la dépose du couvercle, consulter la description du pa-
ragraphe « Centrale du compartiment moteur »).
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 186

187
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

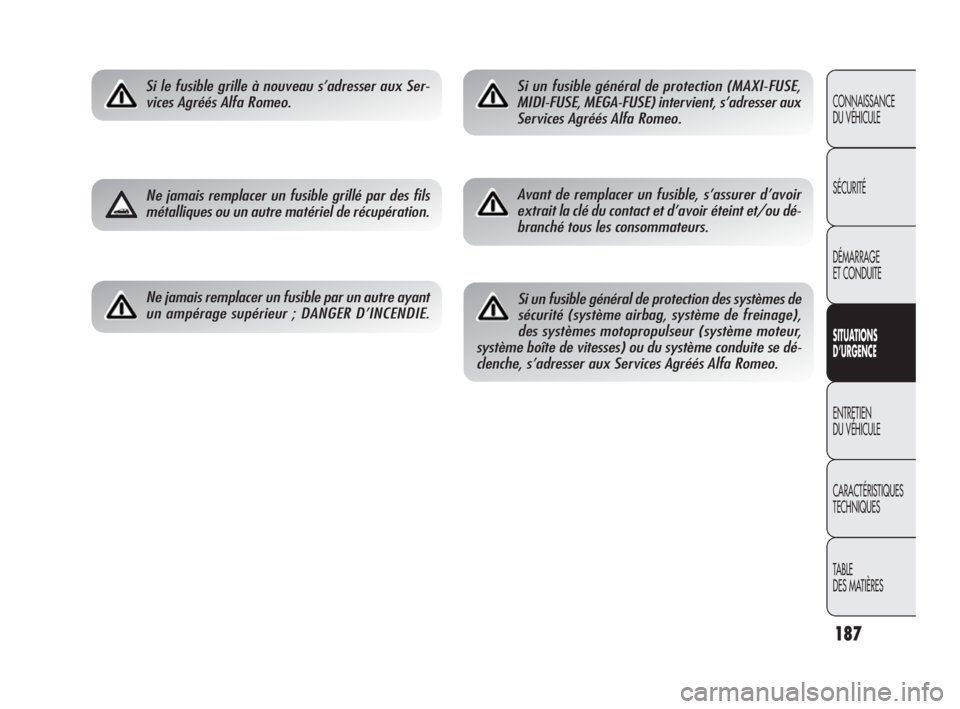

Si le fusible grille à nouveau s’adresser aux Ser-
vices Agréés Alfa Romeo.
Ne jamais remplacer un fusible grillé par des fils
métalliques ou un autre matériel de récupération.
Ne jamais remplacer un fusible par un autre ayant
un ampérage supérieur ; DANGER D’INCENDIE.
Si un fusible général de protection (MAXI-FUSE,
MIDI-FUSE, MEGA-FUSE) intervient, s’adresser aux
Services Agréés Alfa Romeo.
Avant de remplacer un fusible, s’assurer d’avoir
extrait la clé du contact et d’avoir éteint et/ou dé-
branché tous les consommateurs.
Si un fusible général de protection des systèmes de
sécurité (système airbag, système de freinage),
des systèmes motopropulseur (système moteur,
système boîte de vitesses) ou du système conduite se dé-
clenche, s’adresser aux Services Agréés Alfa Romeo.
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 187

188
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
En cas de lavage du compartiment moteur,
veiller à ne pas insister directement avec
le jet d’eau sur la centrale des fusibles et
sur les moteurs des essuie-glaces.

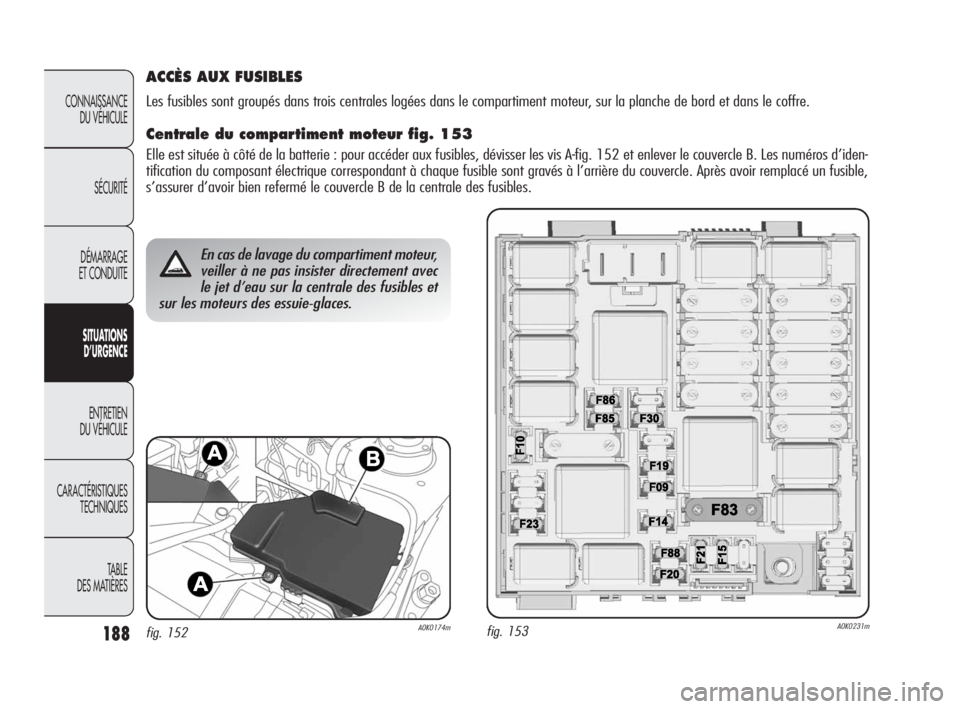

ACCÈS AUX FUSIBLES
Les fusibles sont groupés dans trois centrales logées dans le compartiment moteur, sur la planche de bord et dans le coffre.
Centrale du compartiment moteur fig. 153
Elle est située à côté de la batterie : pour accéder aux fusibles, dévisser les vis A-fig. 152 et enlever le couvercle B. Les numéros d’iden-
tification du composant électrique correspondant à chaque fusible sont gravés à l’arrière du couvercle. Après avoir remplacé un fusible,
s’assurer d’avoir bien refermé le couvercle B de la centrale des fusibles.
fig. 152A0K0174mfig. 153A0K0231m
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 188

189
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

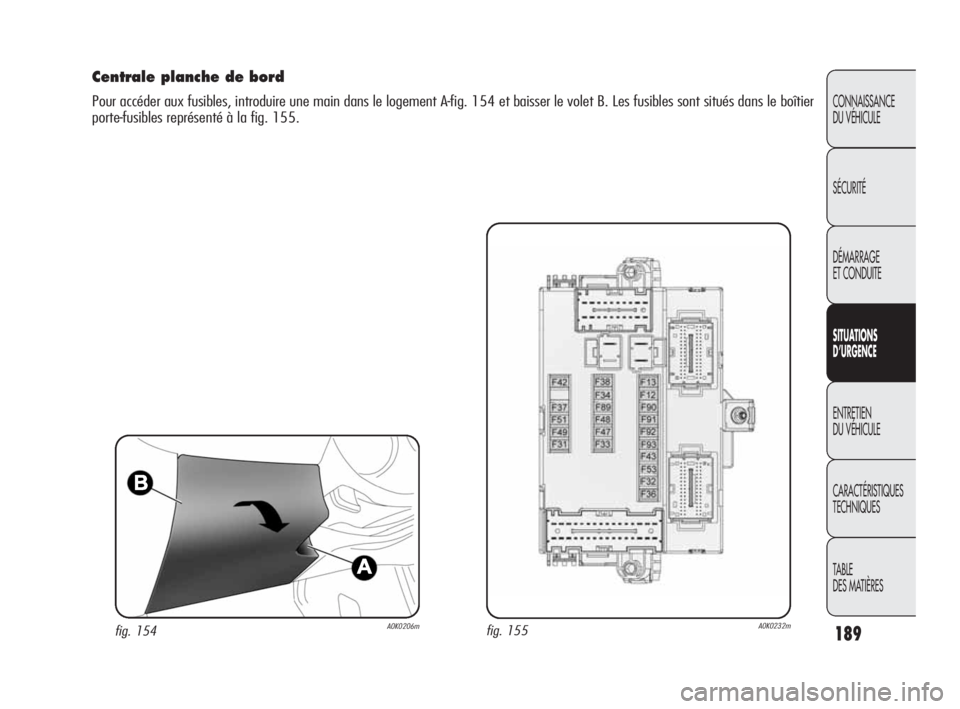

Centrale planche de bord
Pour accéder aux fusibles, introduire une main dans le logement A-fig. 154 et baisser le volet B. Les fusibles sont situés dans le boîtier
porte-fusibles représenté à la fig. 155.
fig. 154A0K0206mfig. 155A0K0232m
