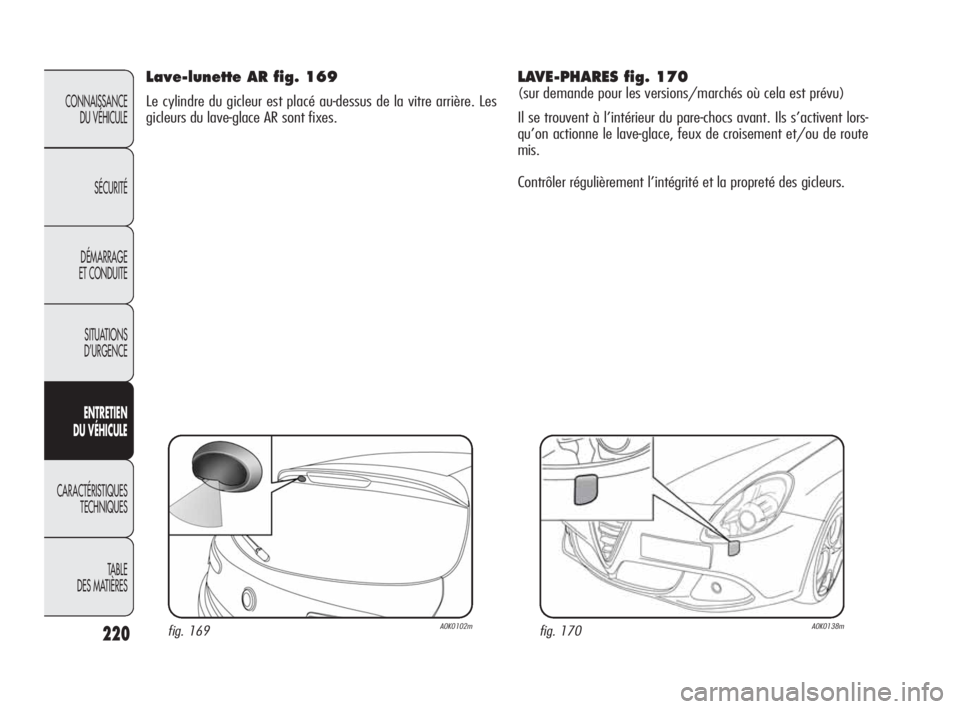

LAVE-PHARES fig. 170
(sur demande pour les versions/marchés où cela est prévu)
Il se trouvent à l’intérieur du pare-chocs avant. Ils s’activent lors-
qu’on actionne le lave-glace, feux de croisement et/ou de route
mis.
Contrôler régulièrement l’intégrité et la propreté des gicleurs.
fig. 170A0K0138m
Lave-lunette AR fig. 169
Le cylindre du gicleur est placé au-dessus de la vitre arrière. Les
gicleurs du lave-glace AR sont fixes.
fig. 169A0K0102m
199-224 Alfa Giulietta FR 4ed 3-05-2010 14:08 Pagina 220

221
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

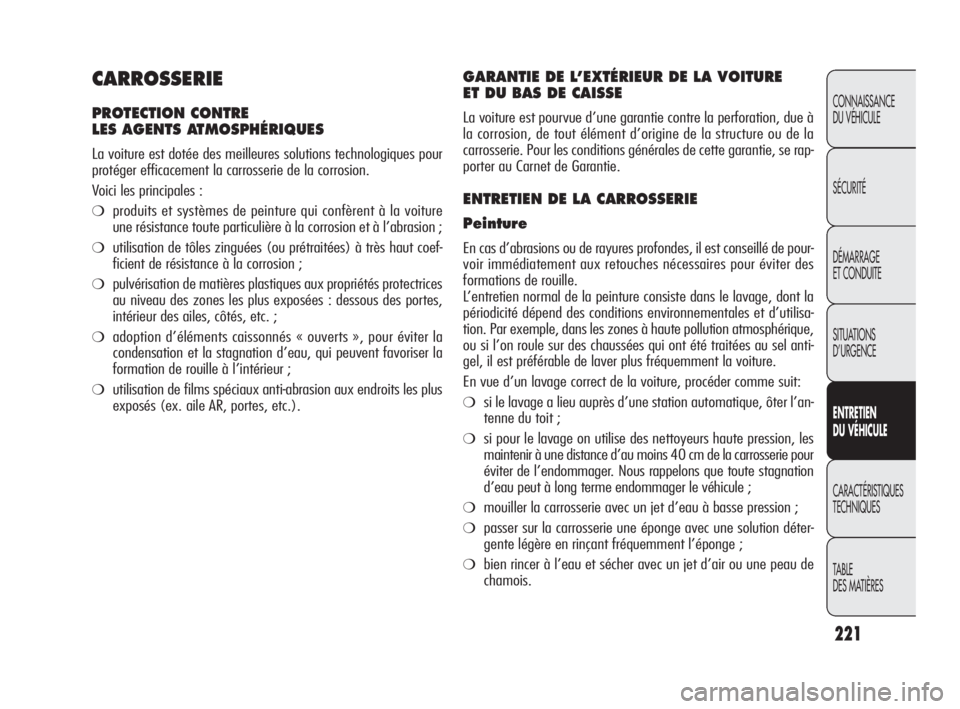

CARROSSERIE
PROTECTION CONTRE
LES AGENTS ATMOSPHÉRIQUES
La voiture est dotée des meilleures solutions technologiques pour
protéger efficacement la carrosserie de la corrosion.
Voici les principales :
❍produits et systèmes de peinture qui confèrent à la voiture
une résistance toute particulière à la corrosion et à l’abrasion ;
❍utilisation de tôles zinguées (ou prétraitées) à très haut coef-
ficient de résistance à la corrosion ;
❍pulvérisation de matières plastiques aux propriétés protectrices
au niveau des zones les plus exposées : dessous des portes,
intérieur des ailes, côtés, etc. ;
❍adoption d’éléments caissonnés « ouverts », pour éviter la
condensation et la stagnation d’eau, qui peuvent favoriser la
formation de rouille à l’intérieur ;
❍utilisation de films spéciaux anti-abrasion aux endroits les plus
exposés (ex. aile AR, portes, etc.).
GARANTIE DE L’EXTÉRIEUR DE LA VOITURE
ET DU BAS DE CAISSE
La voiture est pourvue d’une garantie contre la perforation, due à
la corrosion, de tout élément d’origine de la structure ou de la
carrosserie. Pour les conditions générales de cette garantie, se rap-
porter au Carnet de Garantie.
ENTRETIEN DE LA CARROSSERIE
Peinture
En cas d’abrasions ou de rayures profondes, il est conseillé de pour-
voir immédiatement aux retouches nécessaires pour éviter des
formations de rouille.
L’entretien normal de la peinture consiste dans le lavage, dont la
périodicité dépend des conditions environnementales et d’utilisa-
tion. Par exemple, dans les zones à haute pollution atmosphérique,
ou si l’on roule sur des chaussées qui ont été traitées au sel anti-
gel,
il est préférable de laver plus fréquemment la voiture.
En vue d’un lavage correct de la voiture, procéder comme suit:
❍si le lavage a lieu auprès d’une station automatique, ôter l’an-
tenne du toit ;
❍si pour le lavage on utilise des nettoyeurs haute pression, les
maintenir à une distance d’au moins 40 cm de la carrosserie pour
éviter de l’endommager. Nous rappelons que toute stagnation
d’eau peut à long terme endommager le véhicule ;
❍mouiller la carrosserie avec un jet d’eau à basse pression ;
❍passer sur la carrosserie une éponge avec une solution déter-
gente légère en rinçant fréquemment l’éponge ;
❍bien rincer à l’eau et sécher avec un jet d’air ou une peau de
chamois.
199-224 Alfa Giulietta FR 4ed 3-05-2010 14:08 Pagina 221

222
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

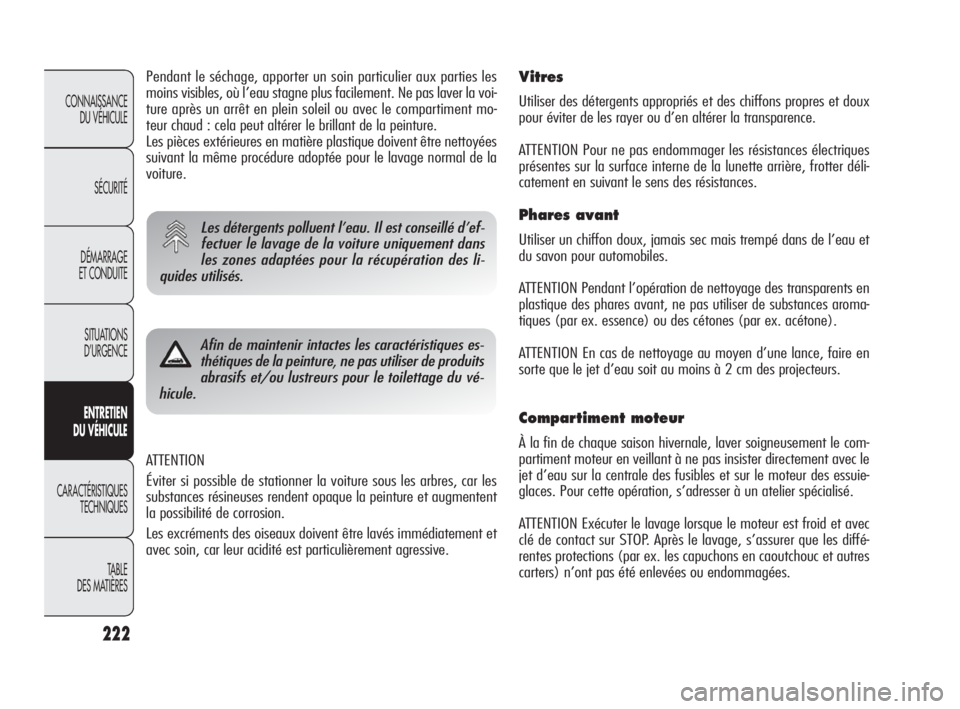

ATTENTION
Éviter si possible de stationner la voiture sous les arbres, car les
substances résineuses rendent opaque la peinture et augmentent
la possibilité de corrosion.
Les excréments des oiseaux doivent être lavés immédiatement et
avec soin, car leur acidité est particulièrement agressive.
Vitres
Utiliser des détergents appropriés et des chiffons propres et doux
pour éviter de les rayer ou d’en altérer la transparence.
ATTENTION Pour ne pas endommager les résistances électriques
présentes sur la surface interne de la lunette arrière, frotter déli-
catement en suivant le sens des résistances.
Phares avant
Utiliser un chiffon doux, jamais sec mais trempé dans de l’eau et
du savon pour automobiles.
ATTENTION Pendant l’opération de nettoyage des transparents en
plastique des phares avant, ne pas utiliser de substances aroma-
tiques (par ex. essence) ou des cétones (par ex. acétone).
ATTENTION En cas de nettoyage au moyen d’une lance, faire en
sorte que le jet d’eau soit au moins à 2 cm des projecteurs.
Compartiment moteur
À la fin de chaque saison hivernale, laver soigneusement le com-
partiment moteur en veillant à ne pas insister directement avec le
jet d’eau sur la centrale des fusibles et sur le moteur des essuie-
glaces. Pour cette opération, s’adresser à un atelier spécialisé.
ATTENTION Exécuter le lavage lorsque le moteur est froid et avec
clé de contact sur STOP. Après le lavage, s’assurer que les diffé-
rentes protections (par ex. les capuchons en caoutchouc et autres
carters) n’ont pas été enlevées ou endommagées.
Les détergents polluent l’eau. Il est conseillé d’ef-
fectuer le lavage de la voiture uniquement dans
les zones adaptées pour la récupération des li-
quides utilisés.
Pendant le séchage, apporter un soin particulier aux parties les
moins visibles, où l’eau stagne plus facilement. Ne pas laver la voi-
ture après un arrêt en plein soleil ou avec le compartiment mo-
teur chaud : cela peut altérer le brillant de la peinture.
Les pièces extérieures en matière plastique doivent être nettoyées
suivant la même procédure adoptée pour le lavage normal de la
voiture.
Afin de maintenir intactes les caractéristiques es-
thétiques de la peinture, ne pas utiliser de produits
abrasifs et/ou lustreurs pour le toilettage du vé-
hicule.
199-224 Alfa Giulietta FR 4ed 3-05-2010 14:08 Pagina 222

223
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

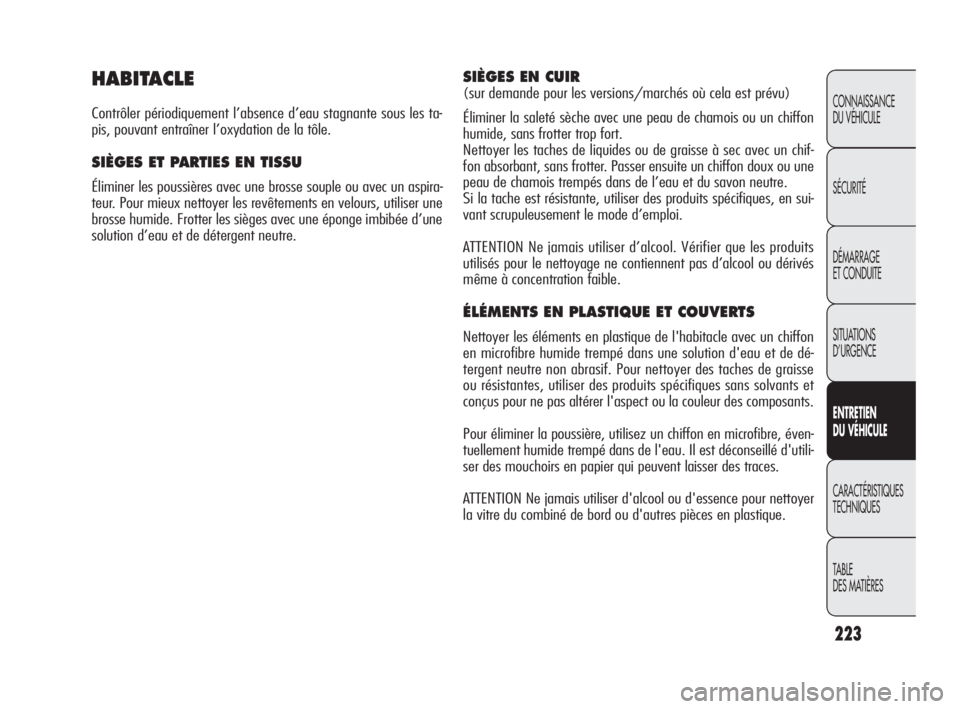

HABITACLE
Contrôler périodiquement l’absence d’eau stagnante sous les ta-
pis, pouvant entraîner l’oxydation de la tôle.
SIÈGES ET PARTIES EN TISSU
Éliminer les poussières avec une brosse souple ou avec un aspira-
teur. Pour mieux nettoyer les revêtements en velours, utiliser une
brosse humide. Frotter les sièges avec une éponge imbibée d’une
solution d’eau et de détergent neutre.
SIÈGES EN CUIR
(sur demande pour les versions/marchés où cela est prévu)
Éliminer la saleté sèche avec une peau de chamois ou un chiffon
humide, sans frotter trop fort.
Nettoyer les taches de liquides ou de graisse à sec avec un chif-
fon absorbant, sans frotter. Passer ensuite un chiffon doux ou une
peau de chamois trempés dans de l’eau et du savon neutre.
Si la tache est résistante, utiliser des produits spécifiques, en sui-
vant scrupuleusement le mode d’emploi.
ATTENTION Ne jamais utiliser d’alcool. Vérifier que les produits
utilis
és pour le nettoyage ne contiennent pas d’alcool ou dérivés
même à concentration faible.
ÉLÉMENTS EN PLASTIQUE ET COUVERTS
Nettoyer les éléments en plastique de l'habitacle avec un chiffon
en microfibre humide trempé dans une solution d'eau et de dé-
tergent neutre non abrasif. Pour nettoyer des taches de graisse
ou résistantes, utiliser des produits spécifiques sans solvants et
conçus pour ne pas altérer l'aspect ou la couleur des composants.
Pour éliminer la poussière, utilisez un chiffon en microfibre, éven-
tuellement humide trempé dans de l'eau. Il est déconseillé d'utili-
ser des moucho
irs en papier qui peuvent laisser des traces.
ATTENTION Ne jamais utiliser d'alcool ou d'essence pour nettoyer
la vitre du combiné de bord ou d'autres pièces en plastique.
199-224 Alfa Giulietta FR 4ed 3-05-2010 14:08 Pagina 223

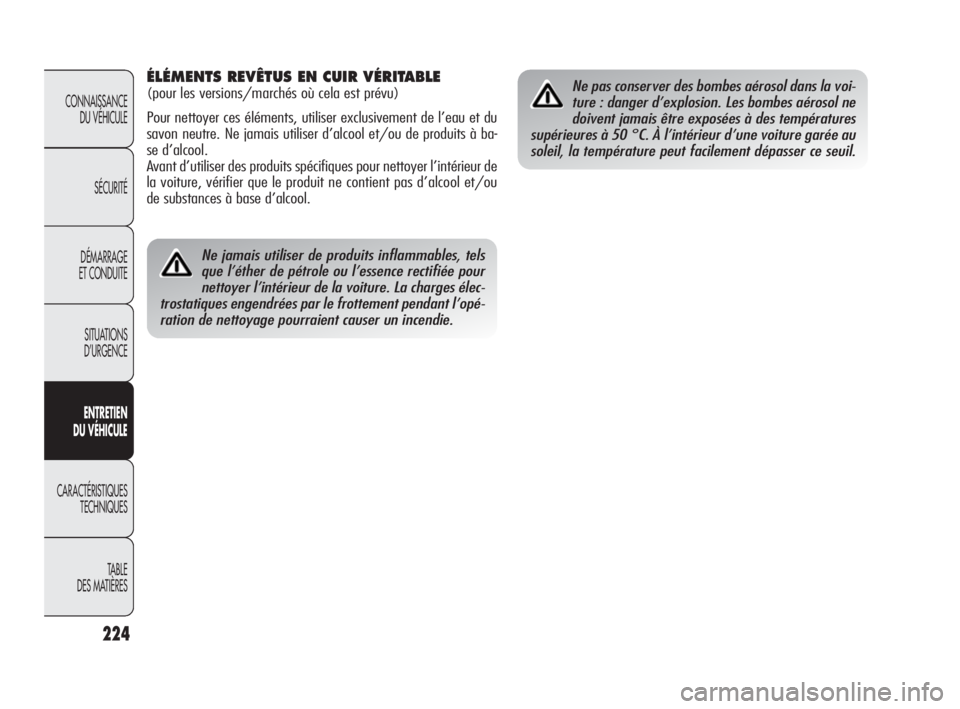

224
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
Ne jamais utiliser de produits inflammables, tels
que l’éther de pétrole ou l’essence rectifiée pour
nettoyer l’intérieur de la voiture. La charges élec-
trostatiques engendrées par le frottement pendant l’opé-
ration de nettoyage pourraient causer un incendie.
Ne pas conserver des bombes aérosol dans la voi-
ture : danger d’explosion. Les bombes aérosol ne
doivent jamais être exposées à des températures
supérieures à 50 °C. À l’intérieur d’une voiture garée au
soleil, la température peut facilement dépasser ce seuil.ÉLÉMENTS REVÊTUS EN CUIR VÉRITABLE
(pour les versions/marchés où cela est prévu)
Pour nettoyer ces éléments, utiliser exclusivement de l’eau et du
savon neutre. Ne jamais utiliser d’alcool et/ou de produits à ba-
se d’alcool.
Avant d’utiliser des produits spécifiques pour nettoyer l’intérieur de
la voiture, vérifier que le produit ne contient pas d’alcool et/ou
de substances à base d’alcool.
199-224 Alfa Giulietta FR 4ed 3-05-2010 14:08 Pagina 224

225
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

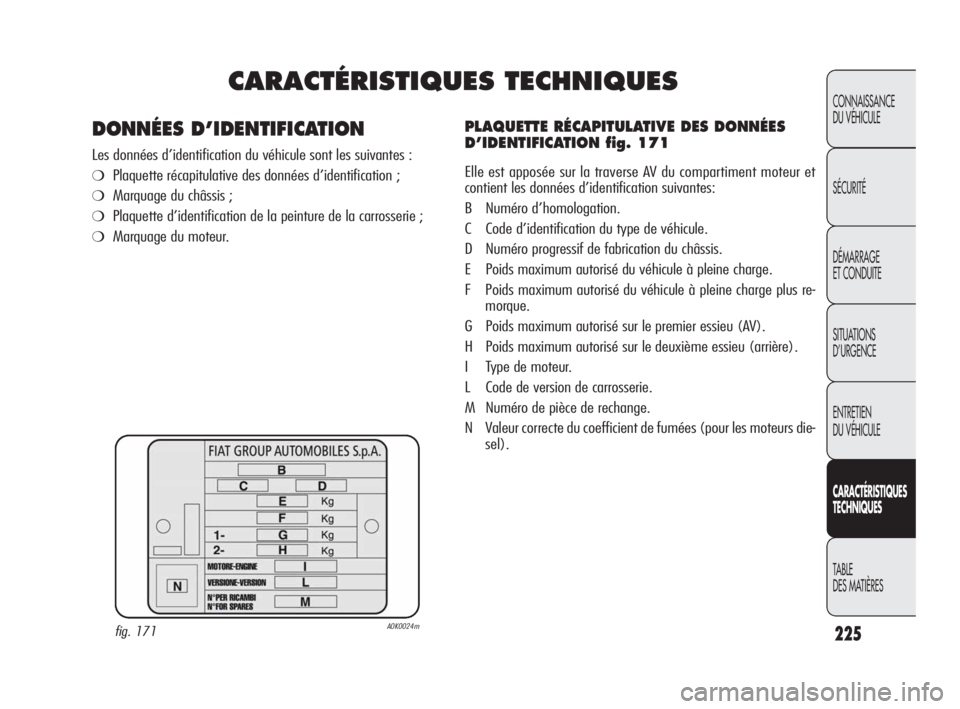

CARACTÉRISTIQUES TECHNIQUES
PLAQUETTE RÉCAPITULATIVE DES DONNÉES
D’IDENTIFICATION fig. 171
Elle est apposée sur la traverse AV du compartiment moteur et
contient les données d’identification suivantes:
B Numéro d’homologation.
C Code d’identification du type de véhicule.
D Numéro progressif de fabrication du châssis.
EPoids maximum autorisé du véhicule à pleine charge.
FPoids maximum autorisé du véhicule à pleine charge plus re-
morque.
GPoids maximum autoris
é sur le premier essieu (AV).
HPoids maximum autorisé sur le deuxième essieu (arrière).
I Type de moteur.
L Code de version de carrosserie.
M Numéro de pièce de rechange.
N Valeur correcte du coefficient de fumées (pour les moteurs die-
sel).
fig. 171A0K0024m
DONNÉES D’IDENTIFICATION
Les données d’identification du véhicule sont les suivantes :
❍Plaquette récapitulative des données d’identification ;
❍Marquage du châssis ;
❍Plaquette d’identification de la peinture de la carrosserie ;
❍Marquage du moteur.
225-246 Alfa Giulietta FR 3ed 13-04-2010 11:37 Pagina 225

226
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

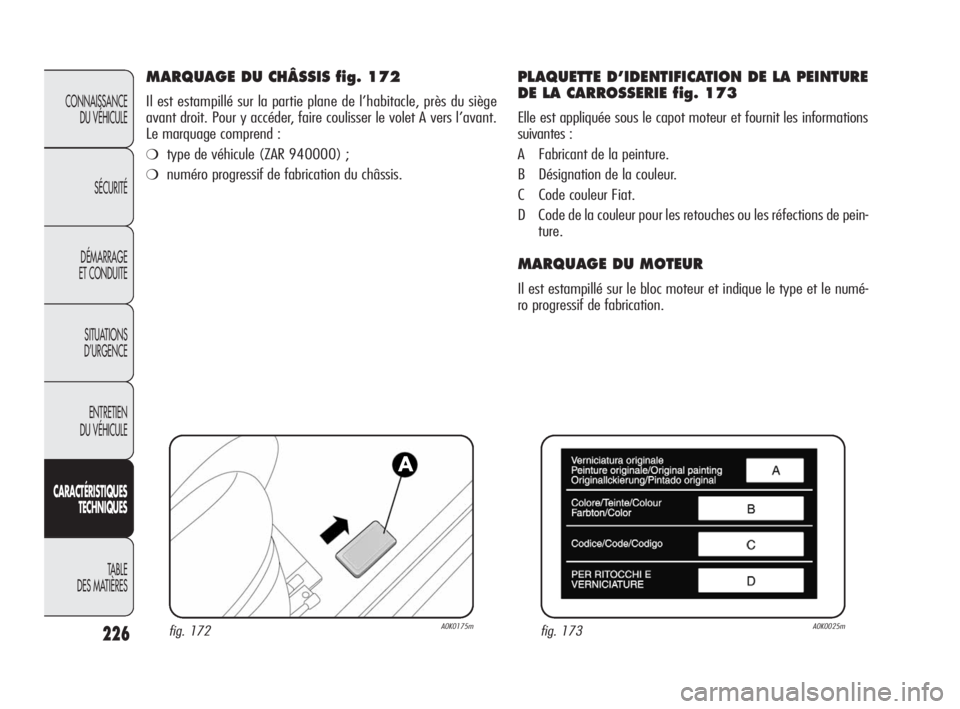

MARQUAGE DU CHÂSSIS fig. 172
Il est estampillé sur la partie plane de l’habitacle, près du siège
avant droit. Pour y accéder, faire coulisser le volet A vers l’avant.
Le marquage comprend :
❍type de véhicule (ZAR 940000) ;
❍numéro progressif de fabrication du châssis.
PLAQUETTE D’IDENTIFICATION DE LA PEINTURE
DE LA CARROSSERIE fig. 173
Elle est appliquée sous le capot moteur et fournit les informations
suivantes :
A Fabricant de la peinture.
B Désignation de la couleur.
C Code couleur Fiat.
D Code de la couleur pour les retouches ou les réfections de pein-
ture.
MARQUAGE DU MOTEUR
Il est estampillé sur le bloc moteur et indique le type et le numé-
ro progressif de fabrication.
fig. 172A0K0175mfig. 173A0K0025m
225-246 Alfa Giulietta FR 3ed 13-04-2010 11:37 Pagina 226

940FXA1A 00
940FXA1A 00B (**)
940FXF1A05
940FXF1A 05B (**)
940FXB1A01
940FXB1A 01B (**)
940FXG1A06
940FXG1A 06B (**)
940FXC1A02
940FXD1A03
940FXD1A 03B (**)
940FXE1A04
940FXE1A 04B (**)
940FXH1A07
940FXH1A 07B (**)
198A4000
940A6000
940A2000
955A8000
940A1000
940A3000
940A4000
940A7000
227
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

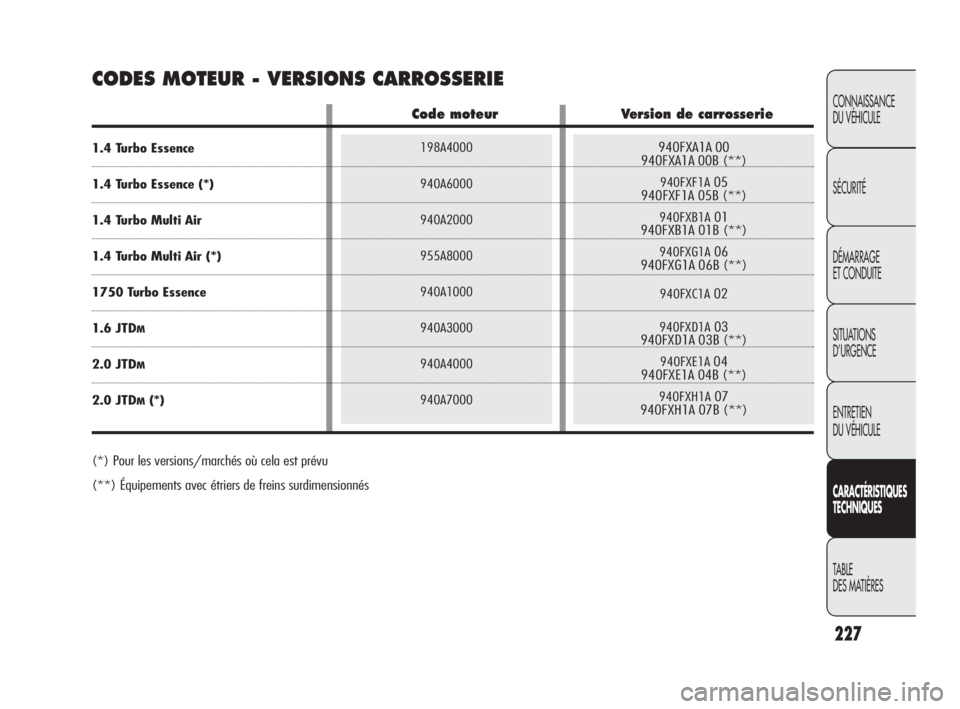

CODES MOTEUR - VERSIONS CARROSSERIE
Code moteur Version de carrosserie
1.4 Turbo Essence
1.4 Turbo Essence (*)
1.4 Turbo Multi Air
1.4 Turbo Multi Air (*)
1750 Turbo Essence
1.6 JTDM
2.0 JTDM
2.0 JTDM(*)
(*) Pour les versions/marchés où cela est prévu
(**) Équipements avec étriers de freins surdimensionnés
225-246 Alfa Giulietta FR 3ed 13-04-2010 11:37 Pagina 227

940A1000
Otto
4 en ligne
83,0 x 80,5
1742
9,8
172,5
235
5500
NORMAL DYNAMIC
300 340
30,5 34,6
4500 1900
NGK IKR9F8
Essence verte
sans plomb
95 RON
ou 98 RON
(Spécification EN228)
940A2000
955A8000 (*)
Otto
4 en ligne
72,0 x 84,0
1368
9,8
125 120 (*)
170 163 (*)
5500 5500 (*)
NORMAL DYNAMIC
230 250
23,4 25,4
2250 2500
NGK IKR9F8
Essence verte
sans plomb
95 RON
ou 98 RON
(Spécification EN228)
198A4000
940A6000 (*)
Otto
4 en ligne
72,0 x 84,0
1368
9,8
88 85 (*)
120 115 (*)
5000 5000 (*)
206
21
1750
NGK IKR9F8
Essence verte
sans plomb
95 RON
(Spécification EN228)
228
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
MOTEUR
(*) Pour les versions/marchés où cela est prévu

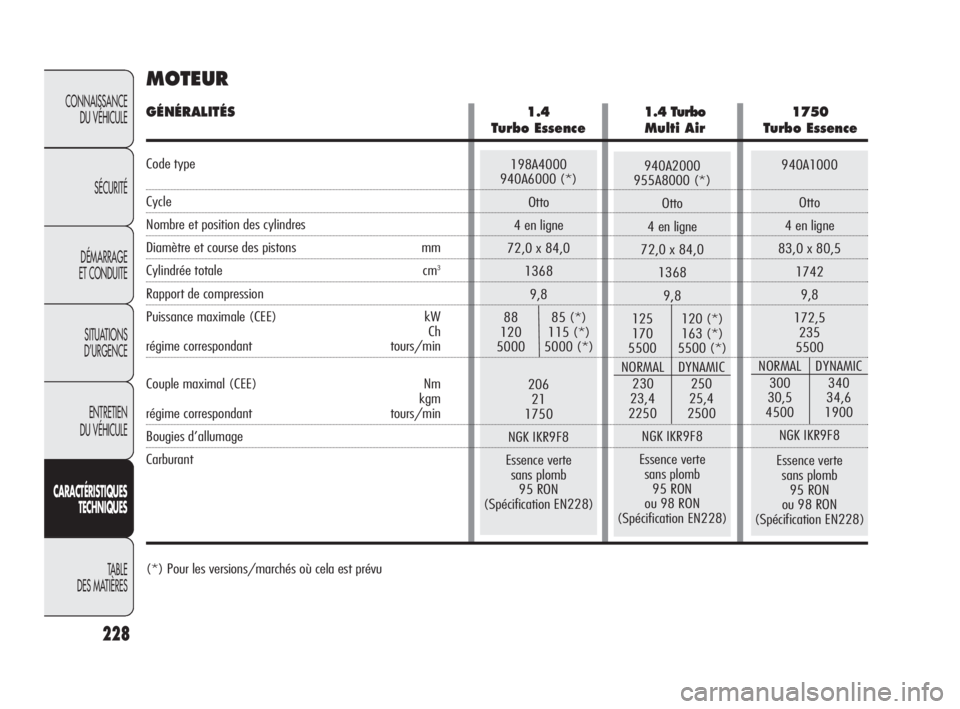

GÉNÉRALITÉS 1.4 1.4 Turbo1750
Turbo Essence Multi Air Turbo Essence
Code type
Cycle
Nombre et position des cylindres
Diamètre et course des pistons mm
Cylindrée totale cm3
Rapport de compression
Puissance maximale (CEE) kW
Ch
régime correspondant tours/min
Couple maximal (CEE) Nm
kgm
régime correspondant tours/min
Bougies d’allumage
Carburant
225-246 Alfa Giulietta FR 3ed 13-04-2010 11:37 Pagina 228

940A3000
Diesel
4 en ligne
79,5 x 80,5
1598
16,5
77
105
4000
NORMAL DYNAMIC
280 320
28,5 32,5
1500 1750
–
Gazole
pour traction automobile
(Spécification EN590)
229
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
940A4000
940A7000 (*)
Diesel
4 en ligne
83 x 90,4
1956
16,5
125 120 (*)
170 163 (*)
4000 4000 (*)
NORMAL DYNAMIC
320 350
32,5 35,6
1500 1750
–
Gazole
pour traction automobile
(Spécification EN590)
(*) Pour les versions/marchés où cela est prévu

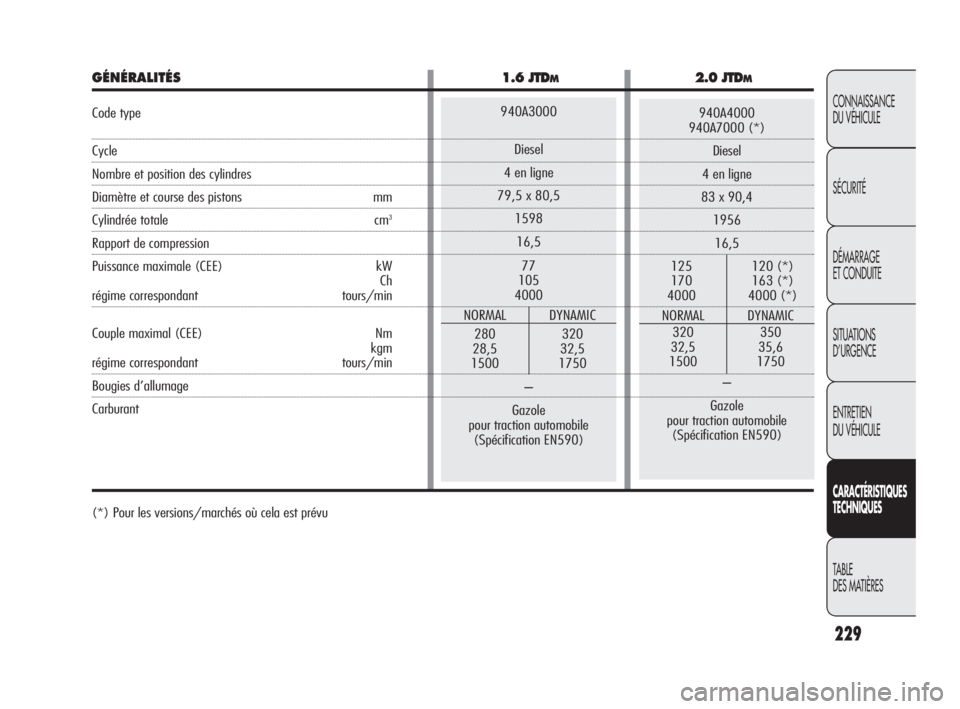

GÉNÉRALITÉS 1.6 JTDM2.0 JTDM
Code type
Cycle
Nombre et position des cylindres
Diamètre et course des pistons mm
Cylindrée totale cm3
Rapport de compression
Puissance maximale (CEE) kW
Ch
régime correspondant tours/min
Couple maximal (CEE) Nm
kgm
régime correspondant tours/min
Bougies d’allumage
Carburant
225-246 Alfa Giulietta FR 3ed 13-04-2010 11:37 Pagina 229
