Alfa Romeo Giulietta 2010 Návod k použití a údržbě (in Czech)

Šest synchronizovaných rychlostních stupňů pro jízdu
vpřed a jeden pro jízdu zpět
Samostavěcí s pedálem bez prošlapu
Přední
230
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

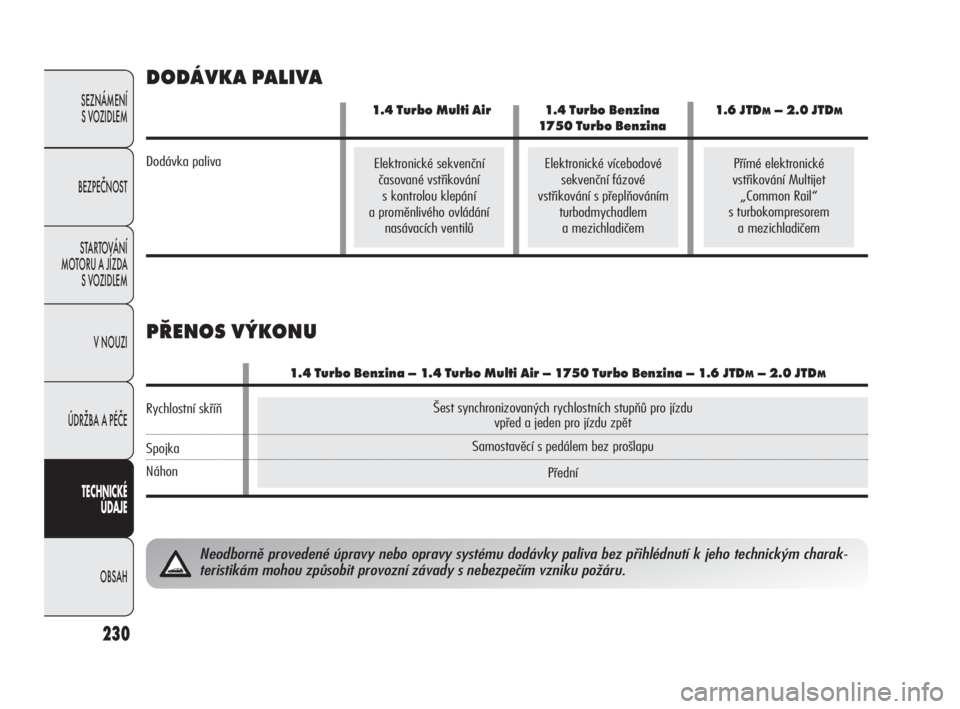

DODÁVKA PALIVA
PŘENOS VÝKONU
Neodborně provedené úpravy nebo opravy systému dodávky paliva bez přihlédnutí k jeho technickým charak-
teristikám mohou způsobit provozní závady s nebezpečím vzniku požáru.
Elektronické vícebodové
sekvenční fázové
vstřikování s přeplňováním
turbodmychadlem
a mezichladičemElektronické sekvenční
časované vstřikování
s kontrolou klepání
a proměnlivého ovládání
nasávacích ventilůPřímé elektronické
vstřikování Multijet
„Common Rail“
s turbokompresorem
a mezichladičem
1.4 Turbo Benzina –1.4 Turbo Multi Air –1750 Turbo Benzina –1.6 JTDM–2.0 JTDM
Rychlostní skříň
Spojka
Náhon
1.4 Turbo Multi Air 1.4 Turbo Benzina 1.6 JTDM–2.0 JTDM
1750 Turbo Benzina
Dodávka paliva
225-246 Alfa Giulietta CZ 3ed 7-04-2010 11:22 Pagina 230

S pastorkem ozubeným hřebenem a elektromechanickým posilovačem řízení (architektura Dual Pinion)
10,9
231
S nezávislými koly typu Mc Pherson se stabilizační tyčí
Systém s architekturou multi-link
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
ŘÍZENÍ
Kotoučové s vnitřní ventilací
Kotoučové
Ovládána pákou parkovací brzdy s účinkem na zadní brzdy

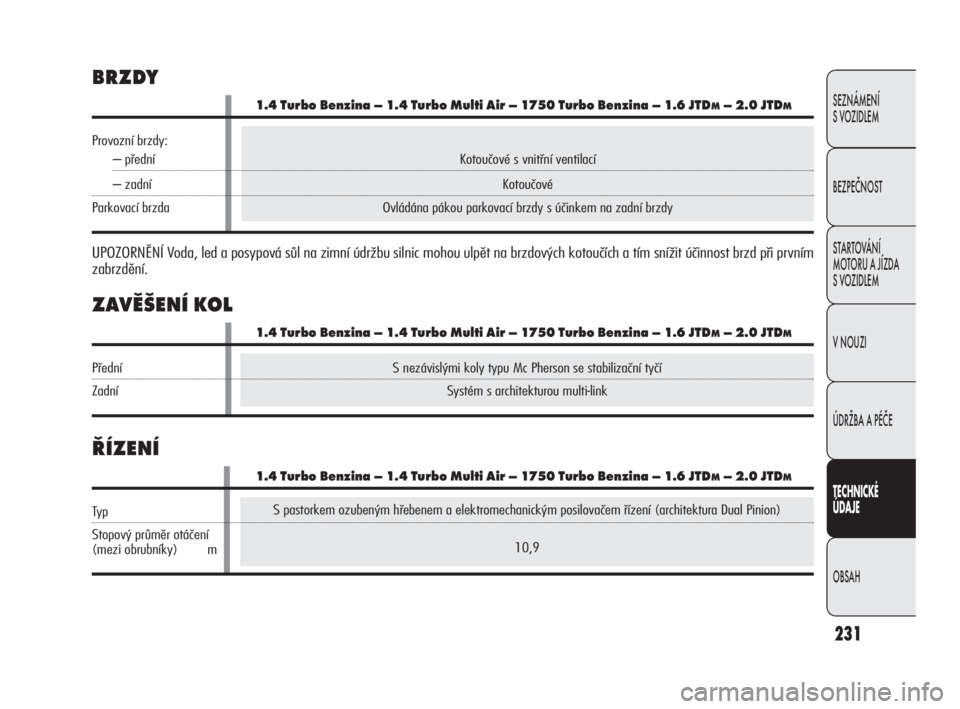

BRZDY
UPOZORNĚNÍ Voda, led a posypová sůl na zimní údržbu silnic mohou ulpět na brzdových kotoučích a tím snížit účinnost brzd při prvním
zabrzdění.
ZAVĚŠENÍ KOL
1.4 Turbo Benzina –1.4 Turbo Multi Air –1750 Turbo Benzina –1.6 JTDM–2.0 JTDM
Provozní brzdy:
– přední
– zadní
Parkovací brzda
1.4 Turbo Benzina –1.4 Turbo Multi Air –1750 Turbo Benzina –1.6 JTDM–2.0 JTDM
Přední
Zadní
1.4 Turbo Benzina –1.4 Turbo Multi Air –1750 Turbo Benzina –1.6 JTDM–2.0 JTDM
Typ
Stopový průměr otáčení
(mezi obrubníky) m
225-246 Alfa Giulietta CZ 3ed 7-04-2010 11:22 Pagina 231

232
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
KOLA
RÁFKY A PNEUMATIKY
Ráfky z lisované oceli nebo slitiny. Bezdušové radiální pneumati-
ky. Všechny homologované pneumatiky jsou uvedeny v technic-
kém průkazu k vozidlu.
UPOZORNĚNÍ V případě nesrovnalostí mezi Návodem k použití
a údržbě a technickým průkazem k vozidlu platí údaje uvedené
v technickém průkazu.
Pro bezpečnost jízdy je nezbytné, aby byla všechna kola vozidla
osazená pneumatikami stejné značky a stejného typu.
UPOZORNĚNÍ Do bezdušových pneumatik (Tubeless) nikdy ne-
používejte duše.
REZERVNÍ KOLO
Ráfek z lisované oceli. Bezdušová pneumatika.

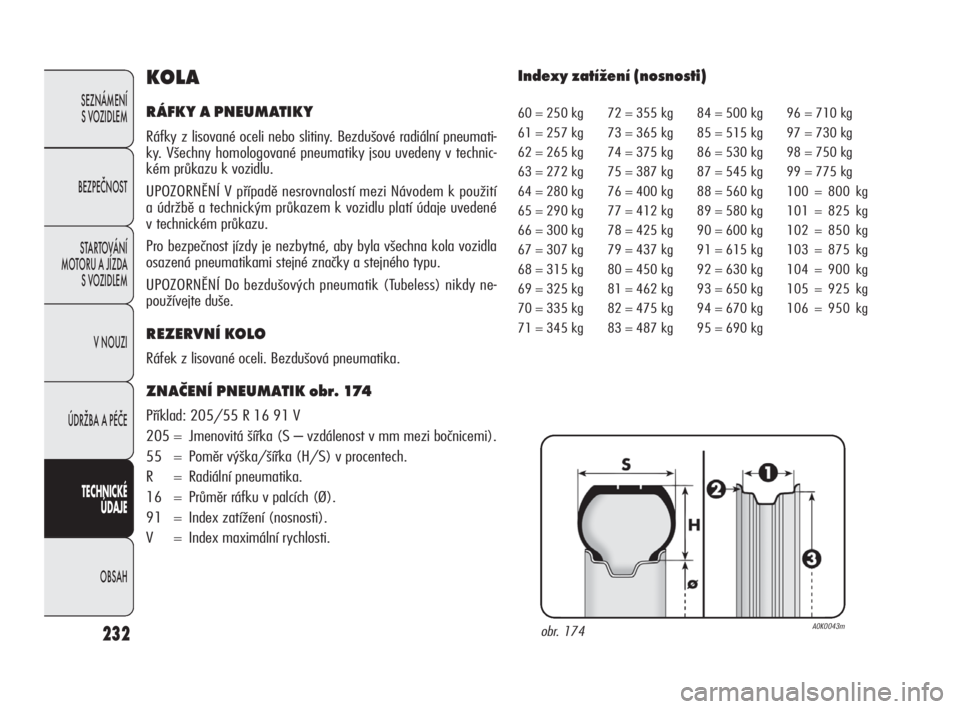

ZNAČENÍ PNEUMATIK obr. 174
Příklad: 205/55 R 16 91 V
205 = Jmenovitá šířka (S – vzdálenost v mm mezi bočnicemi).
55 = Poměr výška/šířka (H/S) v procentech.
R = Radiální pneumatika.
16 = Průměr ráfku v palcích (Ø).
91 = Index zatížení (nosnosti).
V = Index maximální rychlosti.
Indexy zatížení (nosnosti)
obr. 174A0K0043m
60 = 250 kg
61 = 257 kg
62 = 265 kg
63 = 272 kg
64 = 280 kg
65 = 290 kg
66 = 300 kg
67 = 307 kg
68 = 315 kg
69 = 325 kg
70 = 335 kg
71 = 345 kg72 = 355 kg
73 = 365 kg
74 = 375 kg
75 = 387 kg
76 = 400 kg
77 = 412 kg
78 = 425 kg
79 = 437 kg
80 = 450 kg
81 = 462 kg
82 = 475 kg
83 = 487 kg84 = 500 kg
85 = 515 kg
86 = 530 kg
87 = 545 kg
88 = 560 kg
89 = 580 kg
90 = 600 kg
91 = 615 kg
92 = 630 kg
93 = 650 kg
94 = 670 kg
95 = 690 kg96 = 710 kg
97 = 730 kg
98 = 750 kg
99 = 775 kg
100 = 800 kg
101 = 825 kg
102 = 850 kg
103 = 875 kg
104 = 900 kg
105 = 925 kg
106 = 950 kg
225-246 Alfa Giulietta CZ 3ed 7-04-2010 11:22 Pagina 232

233
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Index maximální rychlosti
Q = do 160 km/h. H = do 210 km/h.
R = do 170 km/h. V = do 240 km/h.
S = do 180 km/h. W = do 270 km/h.
T = do 190 km/h. Y = do 300 km/h.
U = do 200 km/h.
Index maximální rychlosti
pro zimní pneumatiky
QM + S = do 160 km/h
TM + S = do 190 km/h
HM + S = do 210 km/h
SPRÁVNÉ NAČÍTÁNÍ RÁFKU obr. 174
Příklad: 7J ×16 H2 ET 41
7 = šířka ráfku v palcích (1).
J = tvar ramene (bočního výstupku, o který se opírá patka pneu-
matiky)(2).
16 = průměr nalisování v palcích (odpovídá průměru pneumati-
ky, která se na něj má namontovat)(3 = Ø)
H2 = tvar a počet bezpečnostních převýšení na obou stranách (ob-
vodový profil pro usazení patky bezdušové pneumatiky
na ráfek).
ET 31.5 = odklon kola (vzdálenost mezi opěrnou rovinou kotouče/
ráfku a střední rovinou ráfku kola).
PNEUMATIKY RIM PROTECTOR obr. 175
V případě použití zabudovaných poklic kol (pomocí
pružiny) pevně připevněných k plechovému ráfku
a pneumatik pořízených později a opatřených
ochranou ráfků „Rim Protector“ (obr. 175), NEPOUŽÍVEJTE
poklice kol. Používání nevhodných pneumatik a poklic
může způsobit náhlý pokles tlaku v pneumatikách.
obr. 175A0K0159m
225-246 Alfa Giulietta CZ 3ed 7-04-2010 11:22 Pagina 233

234
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

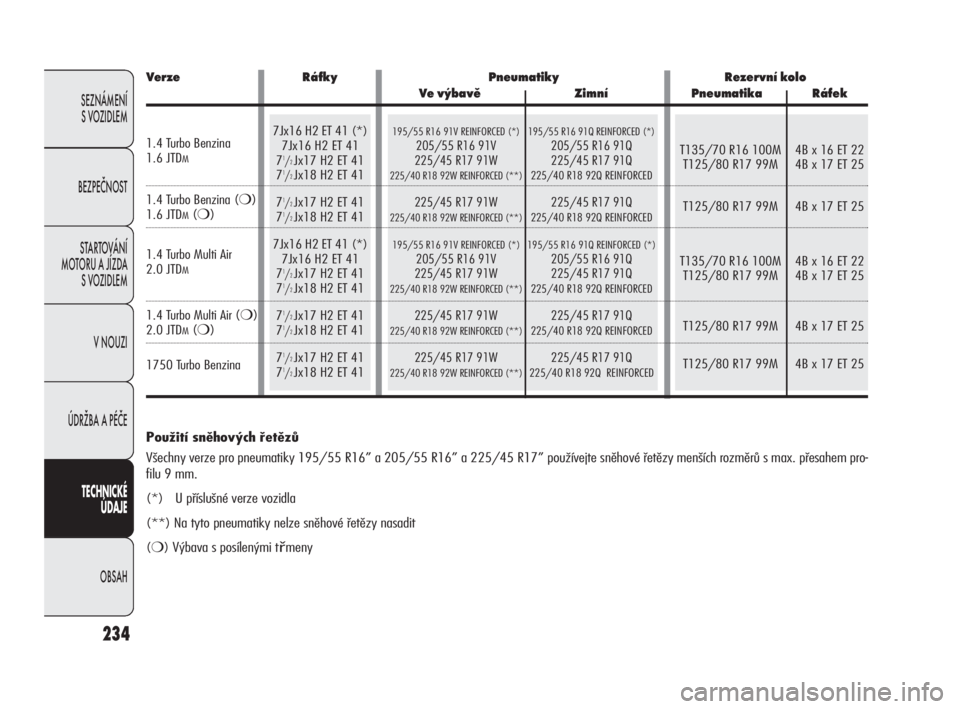

Použití sněhových řetězů
Všechny verze pro pneumatiky 195/55 R16” a 205/55 R16” a 225/45 R17” používejte sněhové řetězy menších rozměrů s max. přesahem pro-
filu 9 mm.
(*) U příslušné verze vozidla
(**) Na tyto pneumatiky nelze sněhové řetězy nasadit
(
❍) Výbava s posílenými třmeny
195/55 R16 91V REINFORCED (*) 195/55 R16 91Q REINFORCED (*)205/55 R16 91V 205/55 R16 91Q
225/45 R17 91W 225/45 R17 91Q
225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
195/55 R16 91V REINFORCED (*) 195/55 R16 91Q REINFORCED (*)205/55 R16 91V 205/55 R16 91Q
225/45 R17 91W 225/45 R17 91Q
225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q
225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
T135/70 R16 100M 4B x 16 ET 22
T125/80 R17 99M 4B x 17 ET 25
T125/80 R17 99M 4B x 17 ET 25
T135/70 R16 100M 4B x 16 ET 22
T125/80 R17 99M 4B x 17 ET 25
T125/80 R17 99M 4B x 17 ET 25
T125/80 R17 99M 4B x 17 ET 25
7Jx16 H2 ET 41 (*)
7Jx16 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7Jx16 H2 ET 41 (*)
7Jx16 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
Verze Ráfky Pneumatiky Rezervní kolo
Ve výbavě Zimní Pneumatika Ráfek
1.4 Turbo Benzina
1.6 JTDM
1.4 Turbo Benzina (❍)1.6 JTDM(❍)
1.4 Turbo Multi Air
2.0 JTDM
1.4 Turbo Multi Air (❍)2.0 JTDM(❍)
1750 Turbo Benzina
225-246 Alfa Giulietta CZ 3ed 7-04-2010 11:22 Pagina 234

195/55 R16 91V REINFORCED 205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED
225/45 R17 91W225/40 R18 92W REINFORCED
T135/70 R16 100M
T125/80 R17 99M
2,9 2,5
2,5 2,1
2,6 2,2
2,9 2,5
2,9 2,5
2,6 2,2
2,6 2,2
2,9 2,5
2,7 2,3
3,0 2,6
235
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
PLNĚNÍ PNEUMATIK ZA STUDENA (bar)
2,6 2,2
2,3 2,1
2,3 2,1
2,5 2,3
2,6 2,2
2,3 2,1
2,3 2,1
2,5 2,3
2,3 2,1
2,5 2,3
Tlak v zahřátých pneumatikách musí být vyšší o +0,3 bar než předepsaná hodnota. Nicméně se hodnota musí kontrolovat zásadně se studenou
pneumatikou.
Zimní pneumatiky je nutno nahustit na tlak o 0,2 bar vyšší, než je předepsáno pro pneumatiky dodávané s vozidlem.
Pro jízdy rychlostí více než 160 km/h je nutno pneumatiky nahustit na hodnoty stanovené pro plně zatížené vozidlo.
4,2
Verze Rozměr DODANÉ PNEUMATIKY
Při střední zátěži Při plném zatížení
Přední Zadní Přední Zadní
1.4 Turbo
Benzina
1.6 JTD
M
1.4 Turbo Multi Air
2.0 JTDM
1750 TurboBenzina
Nouzové
rezervní kolo
225-246 Alfa Giulietta CZ 3ed 7-04-2010 11:22 Pagina 235

ABCDEFGH
236
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

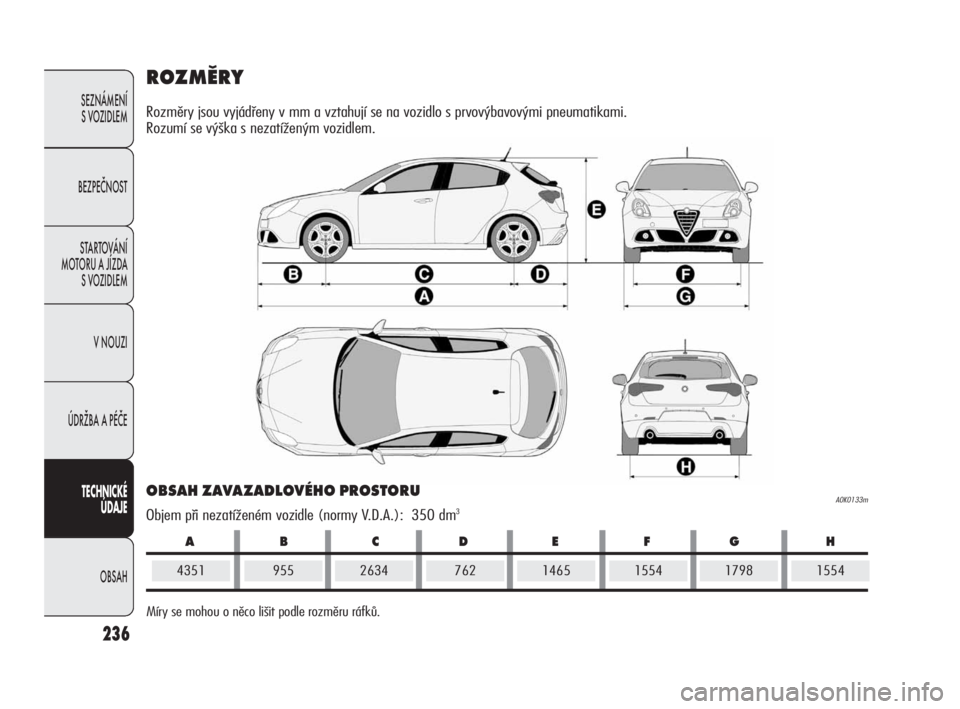

ROZMĚRY
Rozměry jsou vyjádřeny v mm a vztahují se na vozidlo s prvovýbavovými pneumatikami.
Rozumí se výška s nezatíženým vozidlem.
OBSAH ZAVAZADLOVÉHO PROSTORU
Objem při nezatíženém vozidle (normy V.D.A.): 350 dm3
43519557621798
Míry se mohou o něco lišit podle rozměru ráfků.1465
A0K0133m
263415541554
225-246 Alfa Giulietta CZ 3ed 7-04-2010 11:22 Pagina 236

237
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

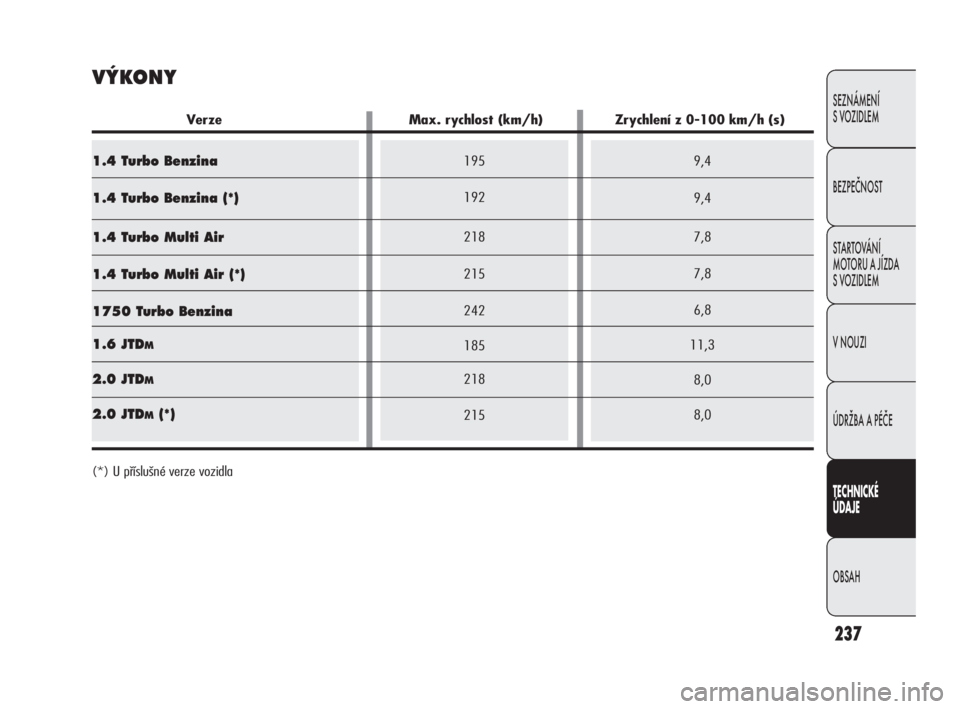

VÝKONY
195
192
218
215
242
185
218
2151.4 Turbo Benzina
1.4 Turbo Benzina (*)
1.4 Turbo Multi Air
1.4 Turbo Multi Air (*)
1750 Turbo Benzina
1.6 JTD
M
2.0 JTDM
2.0 JTDM(*)
9,4
9,4
7,8
7,8
6,8
11,3
8,0
8,0
Verze Max. rychlost (km/h) Zrychlení z 0-100 km/h (s)
(*) U příslušné verze vozidla
225-246 Alfa Giulietta CZ 3ed 7-04-2010 11:22 Pagina 237

1320
505
1100
850
1825
1300
500
50
601280
505
1100
850
1785
1300
500
50
601290
505
1100
850
1795
1300
500
50
60
238
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
(*) V případě doplňkové výbavy (otevíratelné střešní okno, tažné zařízení atd.) se zvýší hmotnost prázdného vozidla a tím se sníží i užitečná
hmotnost vozidla s ohledem na maximální přípustné zatížení.
(**) Tyto hodnoty nesmí být překročeny. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plo-
šině tak, aby dodržel uvedené mezní hodnoty.

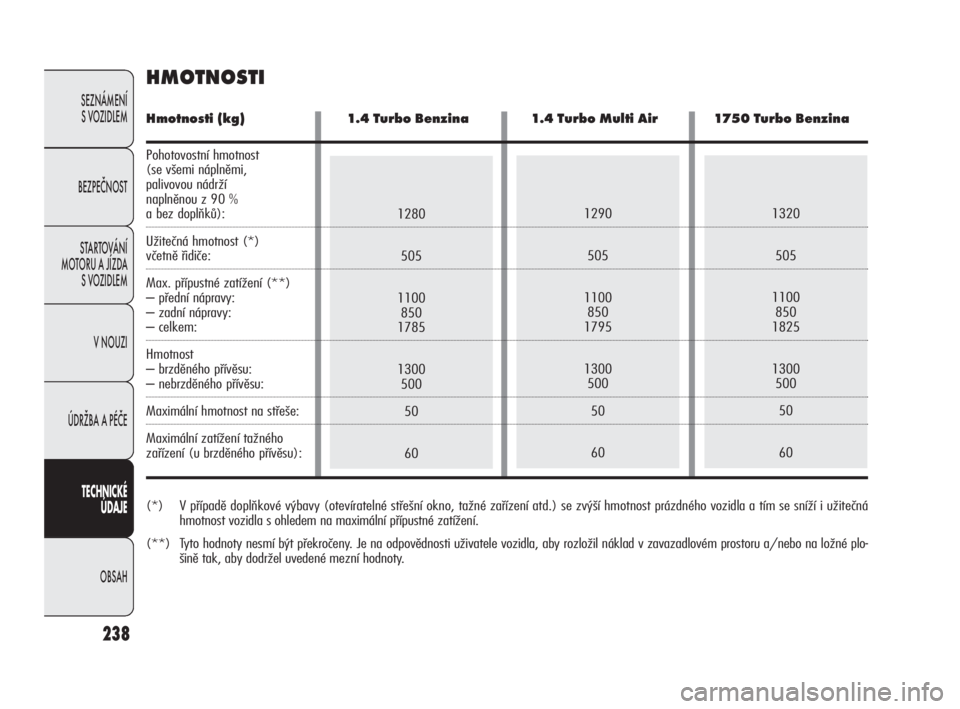

HMOTNOSTI
Hmotnosti (kg) 1.4 Turbo Benzina 1.4 Turbo Multi Air 1750 Turbo Benzina
Pohotovostní hmotnost
(se všemi náplněmi,
palivovou nádrží
naplněnou z 90 %
a bez doplňků):
Užitečná hmotnost (*)
včetně řidiče:
Max. přípustné zatížení (**)
– přední nápravy:
– zadní nápravy:
– celkem:
Hmotnost
– brzděného přívěsu:
– nebrzděného přívěsu:
Maximální hmotnost na střeše:
Maximální zatížení tažného
zařízení (u brzděného přívěsu):
225-246 Alfa Giulietta CZ 3ed 7-04-2010 11:22 Pagina 238

239
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
1320
505
1100
850
1825
1300
500
50
601310
505
1100
850
1815
1300
500
50
60
(*) V případě doplňkové výbavy (otevíratelné střešní okno, tažné zařízení atd.) se zvýší hmotnost prázdného vozidla a tím se sníží i užitečná
hmotnost vozidla s ohledem na maximální přípustné zatížení.
(**) Tyto hodnoty nesmí být překročeny. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné
plošině tak, aby dodržel uvedené mezní hodnoty.

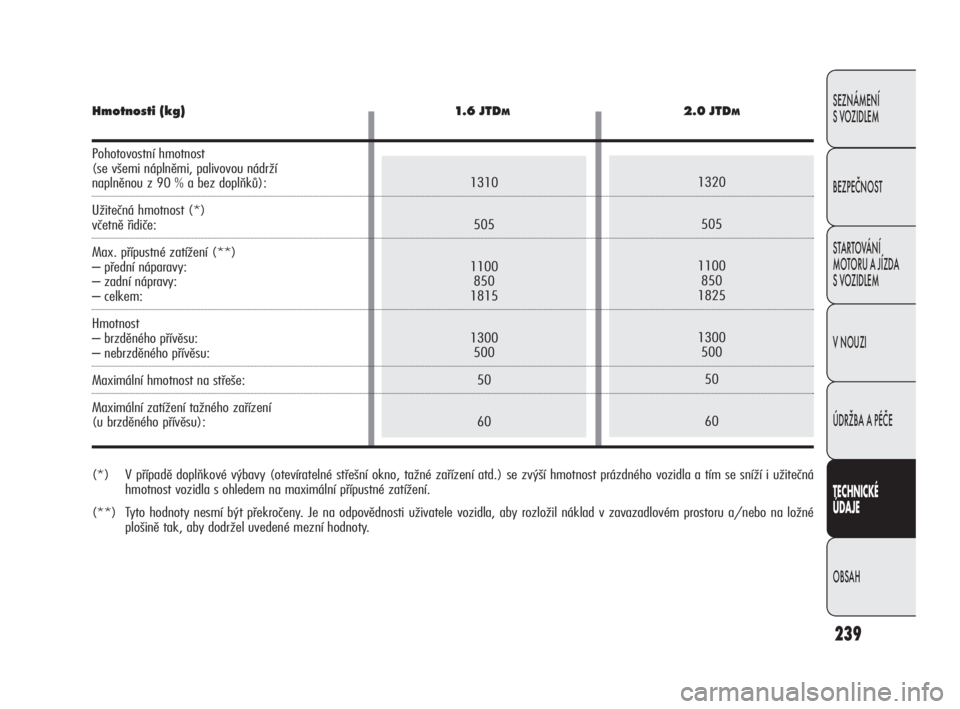

Hmotnosti (kg) 1.6 JTDM2.0 JTDM
Pohotovostní hmotnost
(se všemi náplněmi, palivovou nádrží
naplněnou z 90 % a bez doplňků):
Užitečná hmotnost (*)
včetně řidiče:
Max. přípustné zatížení (**)
– přední náparavy:
– zadní nápravy:
– celkem:
Hmotnost
– brzděného přívěsu:
– nebrzděného přívěsu:
Maximální hmotnost na střeše:
Maximální zatížení tažného zařízení
(u brzděného přívěsu):
225-246 Alfa Giulietta CZ 3ed 7-04-2010 11:22 Pagina 239
